2014 Hyundai Accent Blue Kullanım Kılavuzu (in Turkish)

781
Bakım

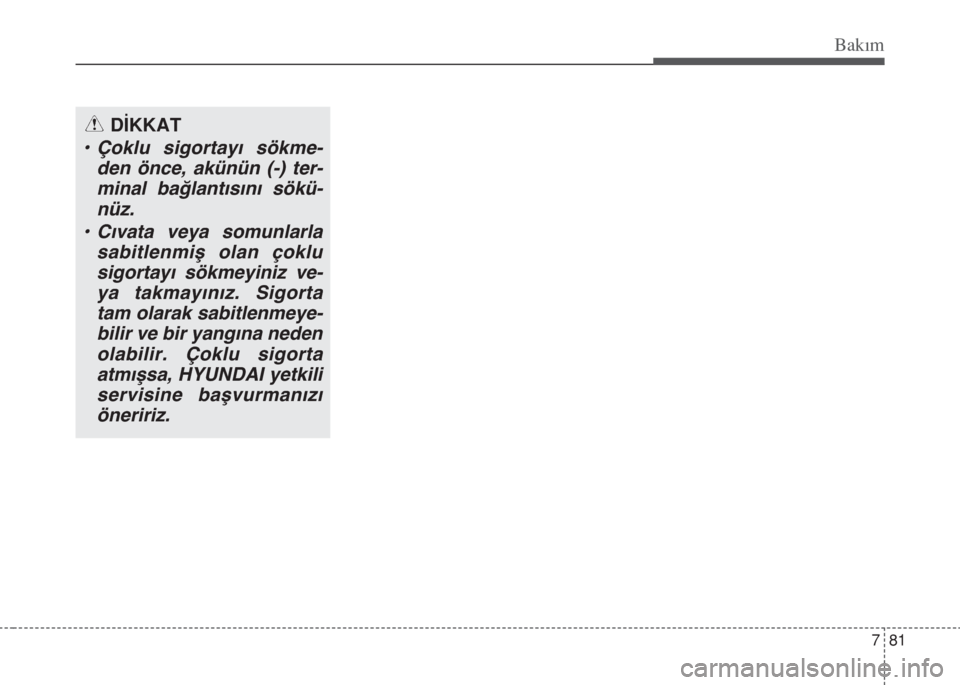

DİKKAT
• Çoklu sigortayı sökme-
den önce, akünün (-) ter-
minal bağlantısını sökü-
nüz.
• Cıvata veya somunlarla
sabitlenmiş olan çoklu
sigortayı sökmeyiniz ve-
ya takmayınız. Sigorta
tam olarak sabitlenmeye-
bilir ve bir yangına neden
olabilir. Çoklu sigorta
atmışsa, HYUNDAI yetkili
servisine başvurmanızı
öneririz.

Bakım
82 7
Sigorta/röle paneli
açıklaması
Sigorta/röle paneli kapağının
içinde sigorta/röle adlarını ve
kapasitelerini belirten sigorta/
röle etiketini görebilirsiniz.
]NOT
Bu kullanım kılavuzunda yer
alan sigorta paneli açıklaması
aracınıza birebir uymayabilir.
Burada verilenler, baskı tarihin-
de geçerlidir. Aracınızın sigorta
panelini incelerken, sigorta
paneli etiketine bakınız.
ORB074074L
ORB070023
Sürücü paneli tarafı

783
Bakım

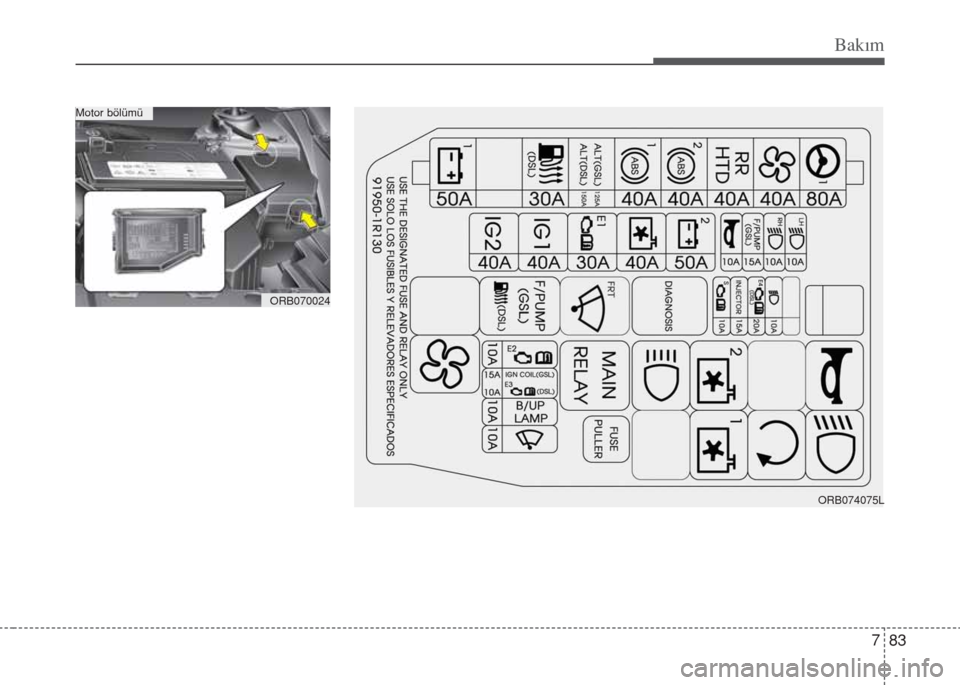

ORB074075L
ORB070024
Motor bölümü

Bakım
84 7

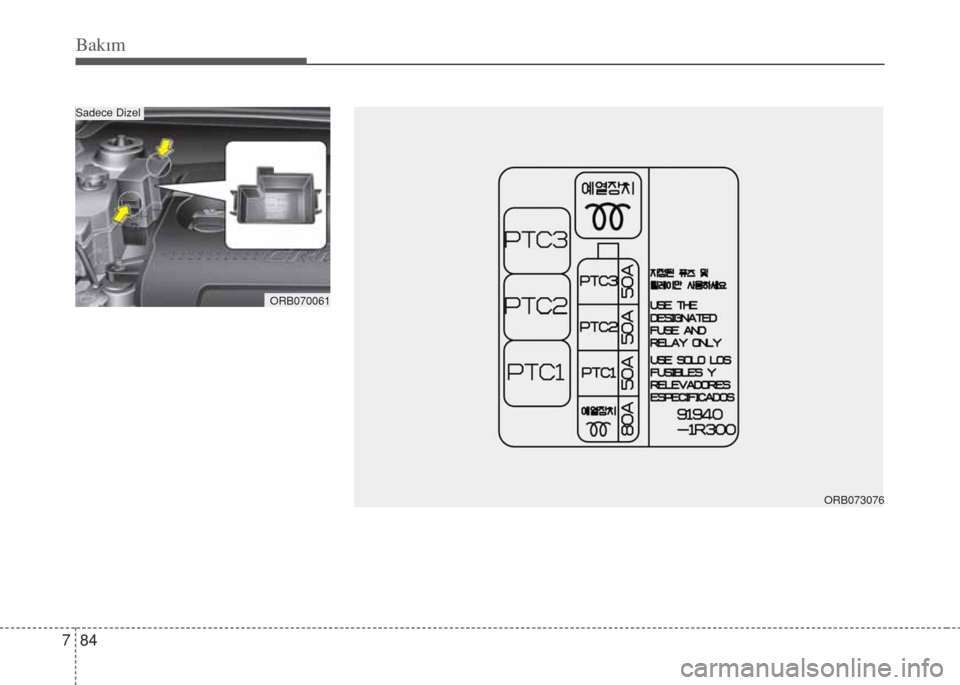

ORB073076
ORB070061
Sadece Dizel

785
Bakım
Gösterge paneli (Sürücü tarafı sigorta paneli)
TanımSembolSig. değeriKorunan parça
ELEKTRİK PRİZİ15APriz
ÇAKMAK15AÇakmak
AKSESUAR10ARadyo, BCM, Akıllı Anahtar Kontrol Modülü, ATM Vites Kilidi Kontrol Modülü
HAVA YASTIĞI
GÖSTERGESİ10AGösterge paneli (Hava Yastığı GÖST.)
HAVA YASTIĞI10ASRS Kontrol Modülü
DÖNÜŞ SİNYALİ10ADörtlü Flaşör Düğmesi
MDPS10AEPS Kontrol Modülü
ARKA
SİLECEK15AÇok Fonksiyonlu Kol, Arka Silecek Motoru
3YEDEK3SPARE15A-
ARKA SİS
LAMBASI10AArka Sis Lambası Rölesi
ÖN SİS LAMBASI10AÖn Sis Lambası Rölesi
GÜNDÜZ YANAN
FARLAK10ATahsis edilmiş GÜNDÜZ YANAN FARLAR
STOP LAMBASISTOP
LAMP15AStop Lambası Svici, Akü sensörü, Stop Lambası Rölesi, Akıllı Anahtar Kontrol Modülü, Veri
Bağlantı Soketi ATM Vites Kolu Svici, Anahtar Kilit Solenoidi
GÖSTERGE
PANELİ10AGösterge Paneli, BCM

Bakım
86 7
TanımSembolSig. değeriKorunan parça
KONTAK1IG110A
ATM Vites Kilit Kontrol Modülü, EPS Kontrol Modülü, Lastik Basıncı İzleme Modülü, Elektro
Krom Ayna, SBR Kontrol Modülü, Emniyet Kemeri Hatırlatma Göstergesi, Geri Park
Asistanı Alarmı, Stop Lambası Svici (Benzin), Reosta, Yakıt Filtresi Uyarı Sensörü (Dizel),
Geri Park Asistanı Sistemi Sensörü Sol/Sağ, Geri Park Asistanı Sistemi Sensörü Orta
Sol/Sağ
ABS10AABS Kontrol Modülü, ESP Kontrol Modülü, ESP Kapalı Svici, Motor Bölmesi Sigorta ve
Röle Kutusu (Çok Amaçlı Kontrol Soketi)
GERİ VİTES
LAMBASIB/UP
LAMP10AGeri Vites Lambası Svici
ECU10AECM, Hava Akış Sensörü (Dizel), Akıllı Anahtar Kontrol Modülü
4YEDEK4SPARE10A-
KONTAK22IG210AKlima Kontrol Modülü, BCM, Akıllı Anahtar Kontrol Modülü, Silecek Kontrol Ünitesi
DÖRTLÜ FLAŞÖR15ADörtlü Flaşör Rölesi, Dörtlü Flaşör Düğmesi
1PDM25AAkıllı Anahtar Kontrol Modülü
AÇILIR TAVAN15AAçılır Tavan Motoru
2PDM10AAkıllı Anahtar Kontrol Modülü, Çalıştırma/Durdurma Düğmesi Svici
TCU15ATCM (Dizel), Sinyal Alternatörü 'A'/'B', Araç Hızı Sensörü, Şanzıman Konum Svici
5YEDEK5SPARE15A-
KONTAK21IG210AOtomatik Cam Rölesi, Gösterge Paneli, Açılır Tavan Motoru, Far Yükseklik Ayar Sistemi
Svici, Far SOL/SAĞ
ÖN SİLECEK25AÇok Fonksiyonlu Sviç, Ön Silecek Motoru
KAPI KİLİDİ20AKapı Kilitleme/Kilit Açma Rölesi, Bagaj Kapağı Kilit Açma Rölesi,
Sürücü Kapısı Kilit Aktüatörü

787
Bakım

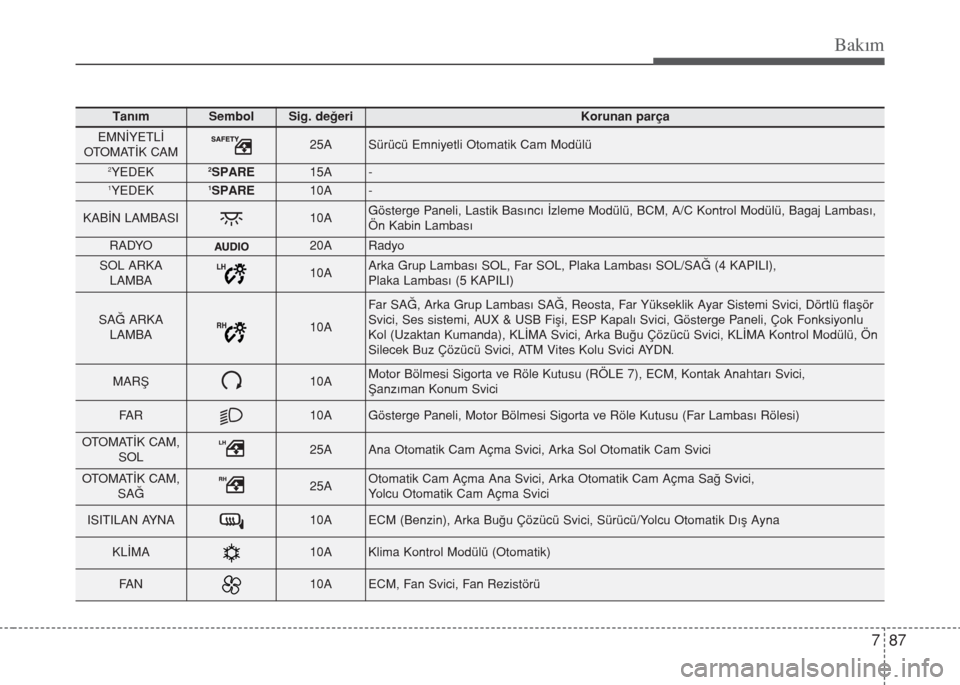

TanımSembolSig. değeriKorunan parça
EMNİYETLİ
OTOMATİK CAM25ASürücü Emniyetli Otomatik Cam Modülü
2YEDEK2SPARE15A-1YEDEK1SPARE10A-
KABİN LAMBASI10AGösterge Paneli, Lastik Basıncı İzleme Modülü, BCM, A/C Kontrol Modülü, Bagaj Lambası,
Ön Kabin Lambası
RADYO20ARadyo
SOL ARKA
LAMBA10AArka Grup Lambası SOL, Far SOL, Plaka Lambası SOL/SAĞ (4 KAPILI),
Plaka Lambası (5 KAPILI)
SAĞ ARKA
LAMBA10A
Far SAĞ, Arka Grup Lambası SAĞ, Reosta, Far Yükseklik Ayar Sistemi Svici, Dörtlü flaşör
Svici, Ses sistemi, AUX & USB Fişi, ESP Kapalı Svici, Gösterge Paneli, Çok Fonksiyonlu
Kol (Uzaktan Kumanda), KLİMA Svici, Arka Buğu Çözücü Svici, KLİMA Kontrol Modülü, Ön
Silecek Buz Çözücü Svici, ATM Vites Kolu Svici AYDN.
MARŞ10AMotor Bölmesi Sigorta ve Röle Kutusu (RÖLE 7), ECM, Kontak Anahtarı Svici,
Şanzıman Konum Svici
FA R10AGösterge Paneli, Motor Bölmesi Sigorta ve Röle Kutusu (Far Lambası Rölesi)
OTOMATİK CAM,
SOL25AAna Otomatik Cam Açma Svici, Arka Sol Otomatik Cam Svici
OTOMATİK CAM,
SAĞ25AOtomatik Cam Açma Ana Svici, Arka Otomatik Cam Açma Sağ Svici,
Yolcu Otomatik Cam Açma Svici
ISITILAN AYNA10AECM (Benzin), Arka Buğu Çözücü Svici, Sürücü/Yolcu Otomatik Dış Ayna
KLİMA10AKlima Kontrol Modülü (Otomatik)
FA N10AECM, Fan Svici, Fan Rezistörü

Bakım
88 7
TanımSembolSig. değeriKorunan parça
ÇOKLU
SİGORTA
80AEPS Kontrol Modülü
40ARÖLE 10 (Fan Rölesi)
40AI/P Bağlantı Kutusu (Arka Buğu Çözücü Rölesi)
40AABS Kontrol Modülü, ESP Kontrol Modülü
40AABS Kontrol Modülü, ESP Kontrol Modülü, Çok Amaçlı Kontrol Soketi
ALT (BENZ.)
ALT (DİZEL)125A (BENZ.)
150A (DİZEL)Alternatör, Dizel Kutusu (KIZDIRMA 80A, PTC 1/2/3 50A),
Motor Bölmesi Sigorta ve Röle Kutusu (Çoklu Sigorta F1~F5, Sigorta F20)
30ADizel: RÖLE 12 (Yakıt Filtresi Isıtıcı Rölesi)
50AI/P Bağlantı Kutusu (Güç Soketi Sigortası : F35/F36, Sigorta : F12~F15, Arka Lamba Rölesi)
SİGORTA
40ARÖLE 7 (Marş Rölesi), Kontak Anahtarı
40AKontak Svici
30ARÖLE 1 (Motor Kontrol Rölesi), Sigorta F25
40ARÖLE 3 (Soğutma Fanı (Düşük) Rölesi), RÖLE 8 (Soğutma Fanı (Yüksek) Rölesi)
50AI/P Bağlantı kutusu (Röle : Otomatik Cam, Dörtlü Flaşör, Kapı Kilitleme/Kilit açma,
Bagaj Kapağı Kilit Açma, Sigorta: F23~F25, F31, F32)
10ARÖLE 5 (Korna Rölesi)
YAKIT POMP.
(BENZİNLİ)15ABenzinli: RÖLE 2 (Yakıt Pompası Rölesi)
10AFar, SAĞ
Motor bölümü ana sigorta paneli
