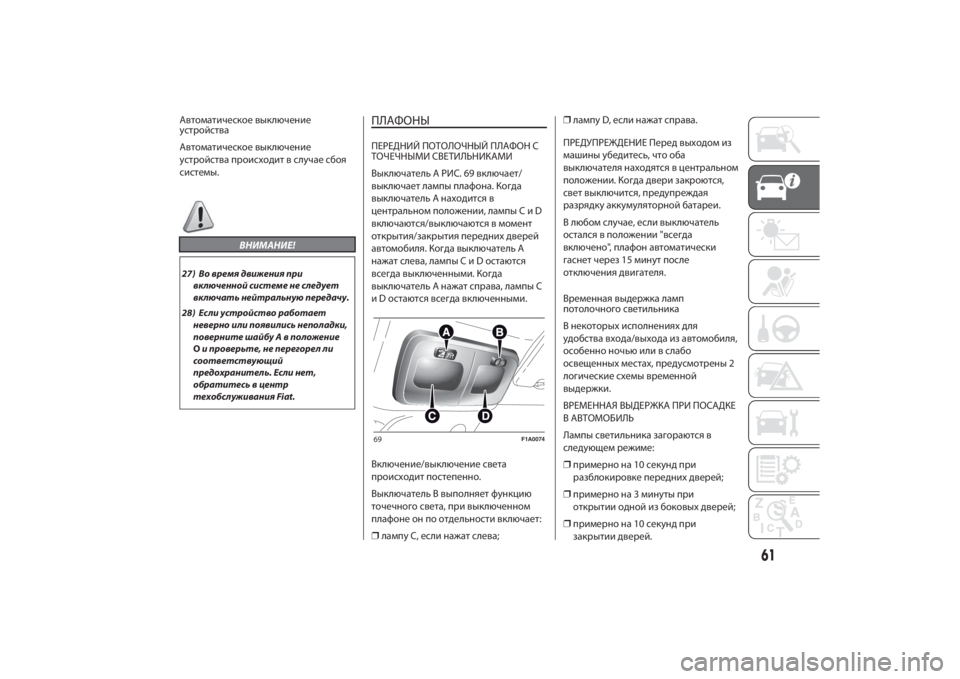

Автоматическое выключение
устройства
Автоматическое выключение
устройства происходитвслучае сбоя
системы.
ВНИМАНИЕ!
27) Во время движения при
включенной системе не следует
включать нейтральную передачу.
28) Если устройство работает
неверно или появились неполадки,
поверните шайбу А в положение
Oи проверьте, не перегорел ли
соответствующий
предохранитель. Если нет,
обратитесь в центр
техобслуживания Fiat.
ПЛАФОНЫПЕРЕДНИЙ ПОТОЛОЧНЫЙ ПЛАФОН С
ТОЧЕЧНЫМИ СВЕТИЛЬНИКАМИ
Выключатель A РИС. 69 включает/
выключает лампы плафона. Когда
выключатель A находится в
центральном положении, лампыCиD
включаются/выключаются в момент
открытия/закрытия переднихдверей
автомобиля. Когдавыключатель A
нажат слева, лампыCиDостаются
всегдавыключенными. Когда
выключатель A нажат справа, лампы C
и D остаются всегдавключенными.
Включение/выключение света
происходит постепенно.
Выключатель B выполняет функцию
точечного света, при выключенном
плафоне он по отдельности включает:
❒лампуC, если нажат слева;❒лампуD, если нажат справа.
ПРЕДУПРЕЖДЕНИЕ Передвыходом из
машиныу
бедитесь, что оба
выключателя находятся вцентральном
положении. Когдадвери закроются,
свет выключится, предупреждая
разрядкуаккумуляторной батареи.
В любом случае, если выключатель
остался в положении "всегда
включено", плафон автоматически
гаснет через 15 минут после
отключениядвигателя.
Временная выдержка ламп
потолочного светильника
Внекоторыхисполненияхдля
удобства входа/выхода из автомобиля,
особенно ночью или в слабо
освещенныхместах, предусмотрены 2
логические схемы временной
выдержки.
ВРЕМЕННАЯ ВЫДЕРЖКА ПРИ ПОСАДКЕ
В АВТОМОБИЛЬ
Лампы светильника загораются в
следующем режиме:
❒примерно на 10 секундпри
разблокировке переднихдверей;
❒примерно на 3 минуты при
открытии одной из боковыхдверей;
❒примерно на 10 секундпри
закрытиидверей.
69
F1A0074
61

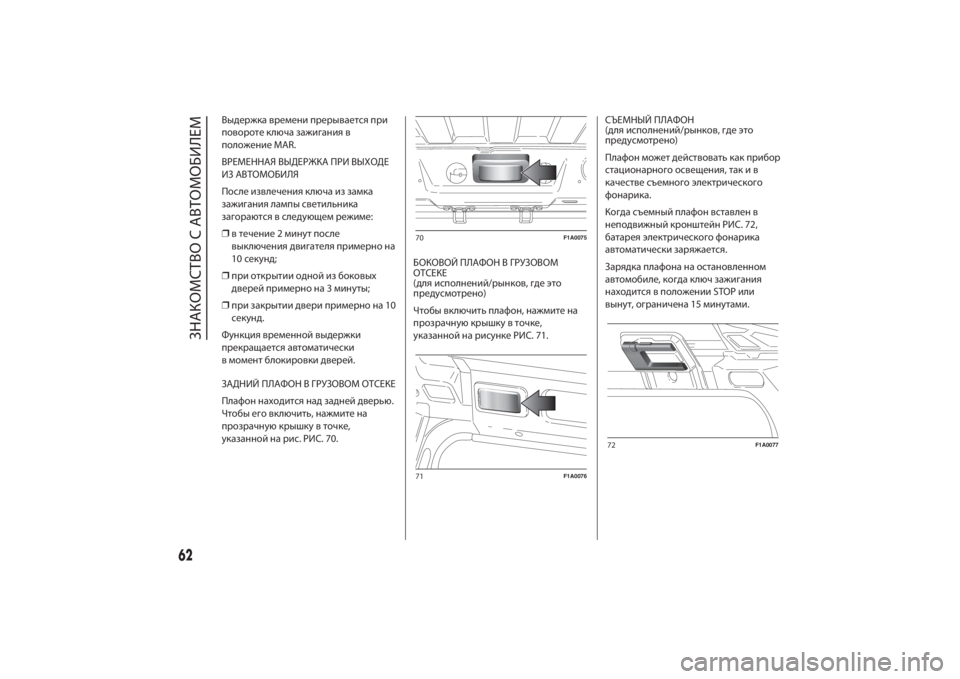

Выдержка времени прерывается при
поворотеключа зажигания в
положение MAR.
ВРЕМЕННАЯ ВЫДЕРЖКА ПРИ ВЫХОДЕ
ИЗ АВТОМОБИЛЯ
После извлеченияключа из замка
зажигания лампы светильника
загораются в следующем режиме:
❒в течение 2 минут после
выключениядвигателя примерно на
10 секунд;
❒при открытии одной из боковых
дверей примерно на 3 минуты;
❒при закрытиидвери примерно на 10
секунд.
Функция временной выдержки
прекращается автоматически
в момент блокировкидверей.
ЗАДНИЙ ПЛАФОН В ГРУЗОВОМ ОТСЕКЕ
Плафон находится надзаднейдверью.
Чтобы его включить, нажмите на
прозрачн
уюкрышкув точке,
указанной на рис. РИС. 70.БОКОВОЙ ПЛАФОН В ГРУЗОВОМ
ОТСЕКЕ
(для исполнений/рынков, где это
предусмотрено)
Чтобы включить плафон, нажмите на
прозрачнуюкрышкув точке,
указанной на рисунке РИС. 71.СЪЕМНЫЙ ПЛАФОН
(для исполнений/рынков, где это
предусмотрено)
Плафон можетдействоватькакприбор
стационарного освещения, такив
качестве съемного электрического
фонарика.
Когда съемный плафон вставлен в
неподвижныйкронштейн РИС. 72,
батарея электрического фонарика
автоматически заряжается.
Зарядка плафона на остановленном
автомобиле,когдак
люч зажигания
находится в положении STOP или
вынут, ограничена 15 минутами.
70
F1A0075
71
F1A0076
72
F1A0077
62
ЗНАКОМСТВО С АВТОМОБИЛЕМ

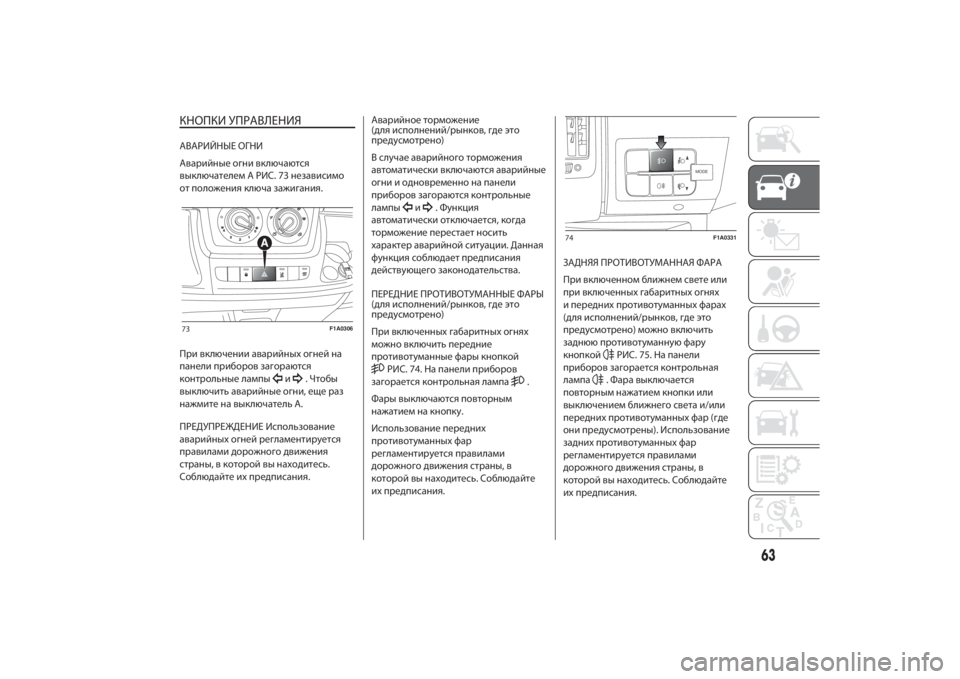

КНОПКИ УПРАВЛЕНИЯАВАРИЙНЫЕ ОГНИ
Аварийные огни включаются
выключателем A РИС. 73 независимо
от положенияключа зажигания.
При включении аварийныхогней на
панели приборов загораются
контрольные лампы
и
. Чтобы
выключить аварийные огни, еще раз
нажмите на выключатель А.
ПРЕДУПРЕЖДЕНИЕ Использование
аварийныхогней регламентируется
правиламидорожногодвижения
страны, вкоторой вы находитесь.
Соблюдайте ихпредписания.Аварийное торможение
(для исполнений/рынков, где это
предусмотрено)
Вслучае аварийного торможения
автоматическивключаются аварийные
огни и одновременно на панели
приборов загораютсяконтрольные
лампы
и
.Функция
автоматическиотключается,когда
торможение перестает носить
характер аварийной ситуации. Данная
функция соблюдает предписания
действующего законодательства.
ПЕРЕДНИЕ ПРОТИВОТУМАННЫЕ ФАРЫ
(для исполнений/рынков, где это
предусмотрено)
При включенныхгабаритныхогнях
можно включить передние
противотуманные фарыкнопкой
РИС. 74. На панели приборов
загораетсяконтрольная лампа
.
Фары выключаются повторным
нажатием накнопку.
Использование передних
противотуманныхфар
регламентируется правилами
дорожногодвижения страны, в
которой вы находитесь. Соблюдайте
ихпредписания.ЗАДНЯЯ ПРОТИВОТУМАННАЯ ФАРА
При включенном ближнем свете или
при включенныхгабаритныхогнях
и переднихпротивотуманныхфарах
(для исполнений/рынков, где это
предусмотрено) можно включить
заднюю противотуманную фару
кнопкой
РИС. 75. На панели
приборов загораетсяконтрольная
лампа. Фара выключается
повторным нажатиемкнопки или
выключением ближнего света и/или
переднихпротивотуманныхфар (где
они предусмотрены). Использование
заднихпротивотуманныхфар
регламентируется правилами
дорожногодвижения страны, в
которой вы находитесь. Соблюдайте
ихпредписания.
73
F1A0306
MODE
74
F1A0331
63

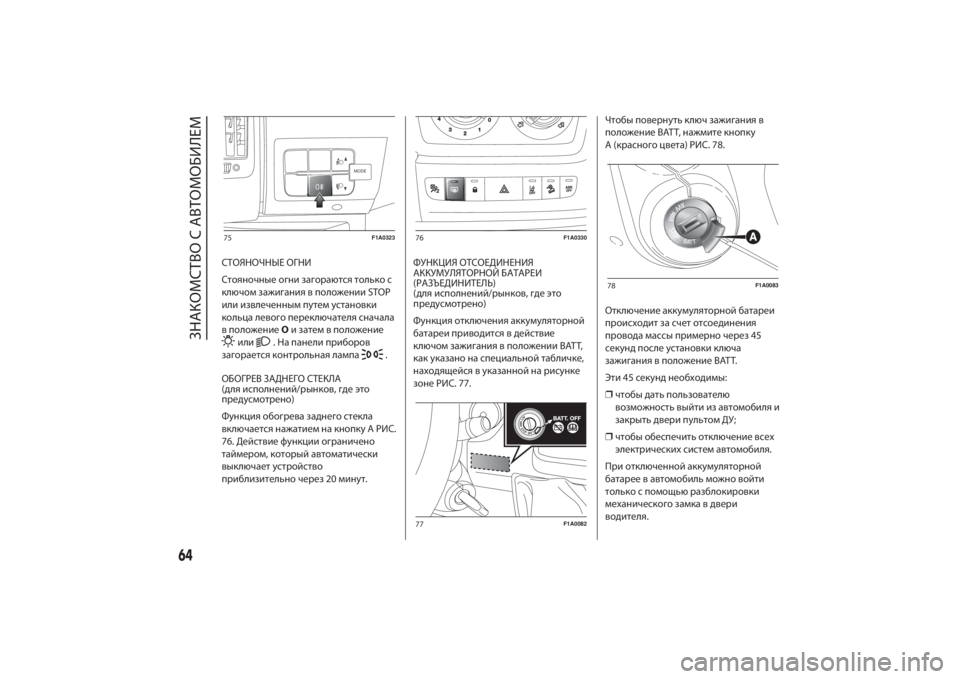

СТОЯНОЧНЫЕ ОГНИ
Стояночные огни загораются толькос
ключом зажигания в положении STOP
или извлеченным путемустановки
кольца левого переключателя сначала
в положениеOи затем в положение
или
. На панели приборов
загораетсяконтрольная лампа
.
ОБОГРЕВ ЗАДНЕГО СТЕКЛА
(для исполнений/рынков, где это
предусмотрено)
Функция обогрева заднего стекла
включается нажатием накнопкуA РИС.
76. Действие функции ограничено
таймером,который автоматически
выключаетустройство
приблизительно через 20 минут.ФУНКЦИЯ ОТСОЕДИНЕНИЯ
АККУМУЛЯТОРНОЙ БАТАРЕИ
(РАЗЪЕДИНИТЕЛЬ)
(для исполнений/рынков, где это
предусмотрено)
Функция отключения аккумуляторной
батареи приводится вдействие
ключом зажигания в положении BATT,
какуказано на специальной табличке,
находящейся вуказанной на рисунке
зоне РИС. 77.Чтобы повернутьк
люч зажигания в
положение BATT, нажмитекнопку
A(красногоцвета) РИС. 78.
Отключение аккумуляторной батареи
происходит за счет отсоединения
провода массы примерно через 45
секундпослеустановкиключа
зажигания в положение BATT.
Эти 45 секунднеобходимы:
❒чтобыдать пользователю
возможность выйти из автомобиля и
закрытьдвери пультом ДУ;
❒чтобы обеспечить отключение всех
электрическихсистем автомобиля.
При отключенной аккумуляторной
батарее в автомобиль можно войти
только с помощью разблокировки
механического замкавдвери
водителя.
MODE
75
F1A0323
76
F1A0330
77
F1A0082
78
F1A0083
64
ЗНАКОМСТВО С АВТОМОБИЛЕМ

Чтобы восстановить подключение
аккумуляторной батареи, вставьте
ключ зажигания и поверните его
в положение MAR; после этого можно
запуститьдвигатель в обычном
режиме.
После отключения аккумуляторной
батареи может оказаться необходима
повторная настройканекоторых
электрическихустройств (например,
часы,календарь и проч.).
УСТРОЙСТВО БЛОКИРОВКИ ДВЕРЕЙ
Чтобы одновременно блокировать все
двери, нажмитекнопкуA РИС. 79
щиткецентральнойконсоли
независимо от положенияключа
зажигания.
При блокировкедверей загорается
светодиодный индикатор накнопке.
На накладке стеклоподъемни
ков
расположенакнопка D РИС. 80,
которая отвечает за их
разблокировку/блокировку
независимо от грузового отсека.
ВЫКЛЮЧАТЕЛЬ БЛОКИРОВКИ
ПОДАЧИ ТОПЛИВААвтомобиль оборудован аварийным
выключателем,который срабатывает в
случае ДТП, прерывая подачутоплива
и, соответственно, работудвигателя.При срабатывании инерционного
выключателя он не только прерывает
подачутоплива, включаются также
аварийные огни, габаритные огни,
внутренние потолочные светильники,
разблокируются замки всехдверей
и на панели приборов появляется
соответствующее сообщение. Чтобы
отключить эти приборы, нажмите
кнопкуA. В автомобилях,где
предусмотрено, имеется также реле
безопасности,которое срабатывает в
случае столкновения и прерывает
подачуэлектроснабжения. Таким
образом не происходитутечка
топлива из-за обрыва тр
убопроводов
и возникновение искр или
электрическихразрядов в результате
повреждения электрических
устройств автомобиля.
29) 30)
ПРЕДУПРЕЖДЕНИЕ После
столкновения не забудьте вынутьключ
из замка зажигания, чтобы не
разрядилась аккумуляторная батарея.
Если в результате столкновения не
происходитутечка топлива и не
повреждены электрические
устройства автомобиля (кпримеру,
фары) и само транспортное средство
может возобновитьдвижение,
восстановитедействие выключателя
аварийного отключения топлива.
79
F1A0303
80
F1A0085
65

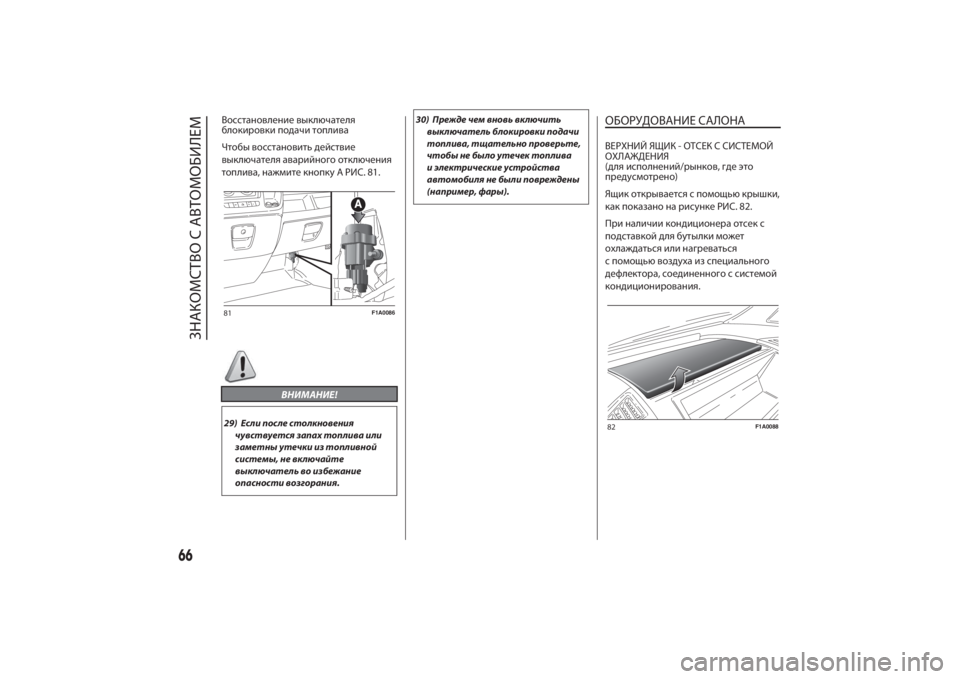

Восстановление выключателя
блокировкиподачи топлива
Чтобы восстановитьдействие
выключателя аварийного отключения
топлива, нажмитекнопкуА РИС. 81.
ВНИМАНИЕ!
29) Если после столкновения
чувствуется запах топлива или
заметны утечки из топливной
системы, не включайте
выключатель во избежание
опасности возгорания.30) Прежде чем вновь включить
выключатель блокировки подачи
топлива, тщательно проверьте,
чтобы не было утечек топлива
и электрические устройства
автомобиля не были повреждены
(например, фары).
ОБОРУДОВАНИЕ САЛОНАВЕРХНИЙ ЯЩИК - ОТСЕК С СИСТЕМОЙ
ОХЛАЖДЕНИЯ
(для исполнений/рынков, где это
предусмотрено)
Ящикоткрывается с помощьюкрышки,
какпоказано на рисунке РИС. 82.
При наличиикондиционера отсекс
подставкойдля бутылки может
охлаждаться или нагреваться
с помощью воздухаизспециального
дефлектора, соединенного с системой
кондиционирования.
81
F1A0086
82
F1A0088
66
ЗНАКОМСТВО С АВТОМОБИЛЕМ

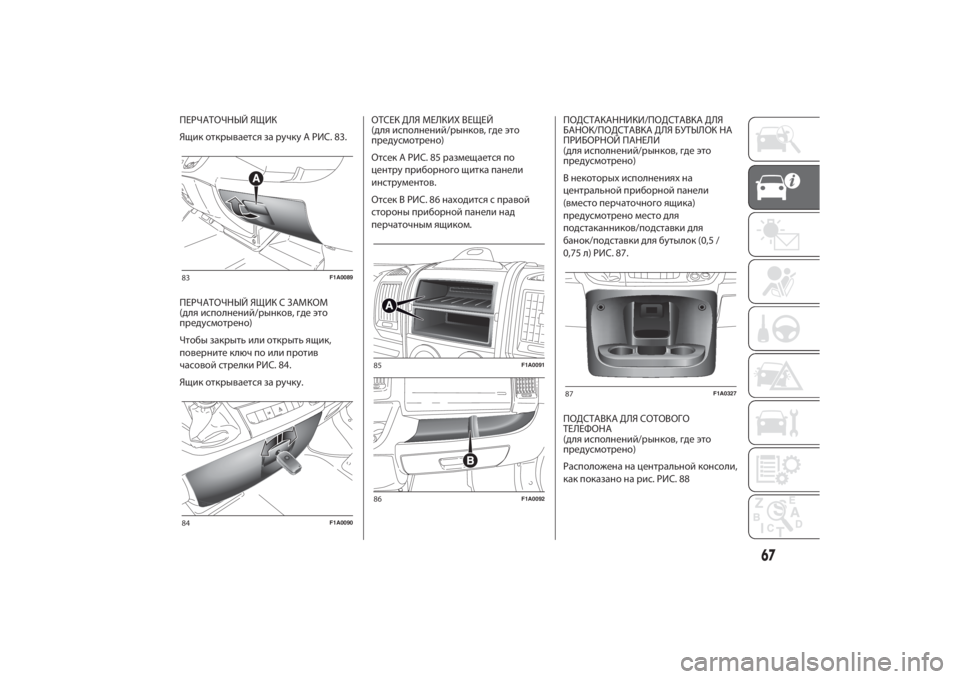

ПЕРЧАТОЧНЫЙ ЯЩИК
Ящикоткрывается за ручкуA РИС. 83.
ПЕРЧАТОЧНЫЙ ЯЩИК С ЗАМКОМ
(для исполнений/рынков, где это
предусмотрено)
Чтобы закрыть или открыть ящик,
повернитеключ по или против
часовой стрелки РИС. 84.
Ящикоткрывается за ручку.ОТСЕК ДЛЯ МЕЛКИХ ВЕЩЕЙ
(для исполнений/рынков, где это
предусмотрено)
ОтсекА РИС. 85 размещается по
центруприборногощитка панели
инструментов.
ОтсекВ РИС. 86 находится с правой
стороны приборной панели над
перчаточным ящиком.ПОДСТАКАННИКИ/ПОДСТАВКА ДЛЯ
БАНОК/ПОДСТАВКА ДЛЯ БУТЫЛОК НА
ПРИБОРНОЙ ПАНЕЛИ
(для исполнений/рынков, где это
пре
дусмотрено)
Внекоторыхисполненияхна
центральной приборной панели
(вместо перчаточного ящика)
предусмотрено местодля
подстаканников/подставкидля
банок/подставкидля бутылок(0,5 /
0,75 л) РИС. 87.
ПОДСТАВКА ДЛЯ СОТОВОГО
ТЕЛЕФОНА
(для исполнений/рынков, где это
предусмотрено)
Расположена нацентральнойконсоли,
какпоказано на рис. РИС. 88
83
F1A0089
84
F1A0090
85
F1A0091
86
F1A0092
87
F1A0327
67

ДВЕРНЫЕ КАРМАНЫ
В облицовочном покрытиикаждой
двери имеютсякарманыдля мелких
вещей идокументов РИС. 89.ЯЩИК ПОД ПЕРЕДНИМ СИДЕНЬЕМ
ПАССАЖИРА
Ящикоткрывается следующим
образом:
❒откройте и снимитекрышкуА РИС.
90,какпоказано на рисунке;
❒поверните блокировочнуюручкуB
против часовой стрелки и выньте
ее, чтобы ящиквышел из
положения.
ЗАДНЯЯ ПЕРЕГОРОДКА
Автомобиль может быть оборудован
глухой задней перегородкой или
перегородкой с раздвижным стеклом.
Для открытия/закрытия раз
движного
стекла перегородкислужит рукояткаА
РИС. 91.В специальныхмодификацияхна окне
перегородки со стороны грузового
отсека предусмотренаустановка
защитной решетки.
ПОДСТАКАННИКИ - ПОДСТАВКИ ПОД
БАНКИ
Подстаканникииподставкиподбанки
расположены нацентральной панели
РИС. 92.
88
F1A0343
89
F1A0093
90
F1A0095
91
F1A0096
92
F1A0307
68
ЗНАКОМСТВО С АВТОМОБИЛЕМ
