2014 FIAT DUCATO Руководство по эксплуатации и техобслуживанию (in Russian)

ИСПОЛНЕНИЯ PANORAMA
Регулировкаугла наклона спинки
пассажирскихсидений
Поверните рукояткуA РИС. 25.Доступксиденьям второго ряда
Длядоступако второмурядусидений
служит рычаг B РИС. 25 накрайнем
правом сиденье первого ряда, спинку
которого нужно наклонить вперед,
помогая себе левой рукой.
После приведения сиденья в обычное
положение блокировочноеустройство
защелкивается без воздействия на
рычаг.
В полном сиденье Panorama 2-го ряда
оба боковыхсиденья неподвижны.
С
кладывание спинкицентрального
сиденья (2-3ряд)
Приподнимите рычаг С РИС. 25 и
сложите спинкувперед.
На задней стороне спинки
центрального сиденья предусмотрена
твердая поверхность,которая служит
для опоры рукивкачестве столика
сподстаканниками.
Для возвращения спинкивисходное
положение служит тот же рычаг.
Во время складывания спинки
центрального сиденья второго ряда
снимите подголовник, чтобы
упростить регулировкуспинки
центрального сиденья первого ряда.
ИСПОЛНЕНИЯ COMBI
Положение Easy Entry
Приподнимите рычаг А РИС. 26 и
наклоните спинкувперед.
Сиденье в сложенном положении
Выполните следующиедействия:
– из положения easy entry извлеките
подголовник;
– правой рукой поднимите рычаг B
РИС. 27 (расположенный подрычагом
A РИС. 26);
– поверните спинкуна 5° назад;
– сложите спинкувпередлевой рукой.
14)
24
F1A0033
25
F1A0034
26
F1A0035
21

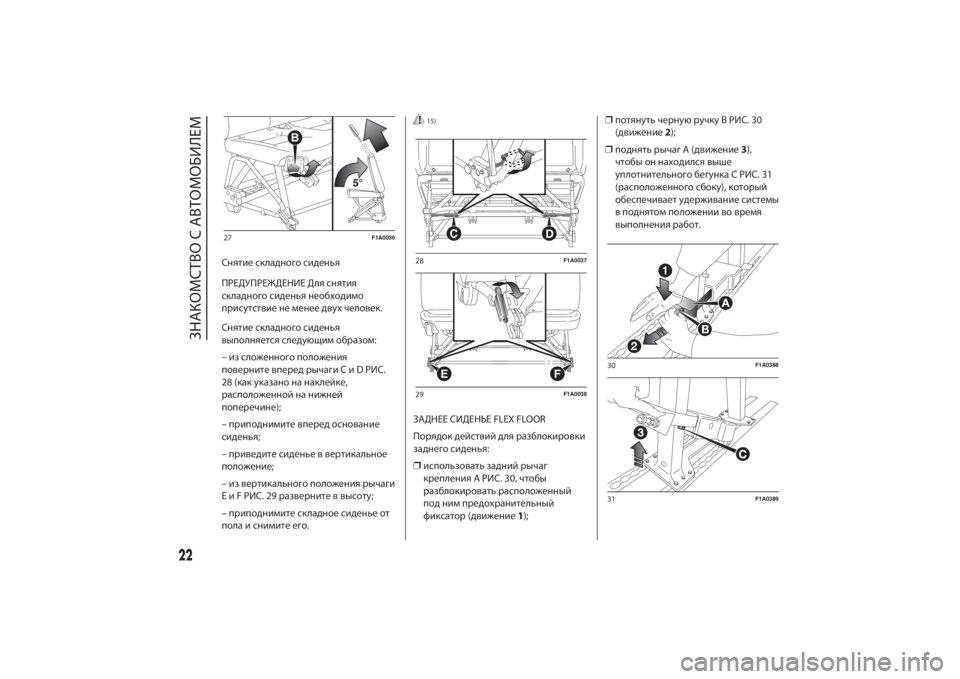

Снятие складного сиденья
ПРЕДУПРЕЖДЕНИЕ Для снятия
складного сиденья необходимо
присутствие не менеедвухчеловек.
Снятие складного сиденья
выполняется следующим образом:
– из сложенного положения
поверните впередрычагиCиDРИС.
28 (какуказано на наклейке,
расположенной на нижней
поперечине);
– приподнимите впередоснование
сиденья;
– приведите сиденье в вертикальное
положение;
– из вертикального положения рычаги
E и F РИС. 29 разверните в высоту;
– приподнимите складное сиденье от
пола и снимите его.
15)
ЗАДНЕЕ СИДЕНЬЕ FLEX FLOOR
Порядокдействийдля разблокировки
заднего сиденья:
❒использовать задний рычаг
крепления A РИС. 30, чтобы
разблокировать расположенный
подним предохранительный
фиксатор (движение1);❒потянуть чернуюручкуB РИС. 30
(движение2);
❒поднять рычаг A (движение3),
чтобы он находился выше
уплотнительного бегунка C РИС. 31
(расположенного сбоку),который
обеспечиваетудерживание системы
вподнятом положении во время
выполнения работ.
27
F1A0036
28
F1A0037
29
F1A0038
30
F1A0388
31
F1A0389
22
ЗНАКОМСТВО С АВТОМОБИЛЕМ

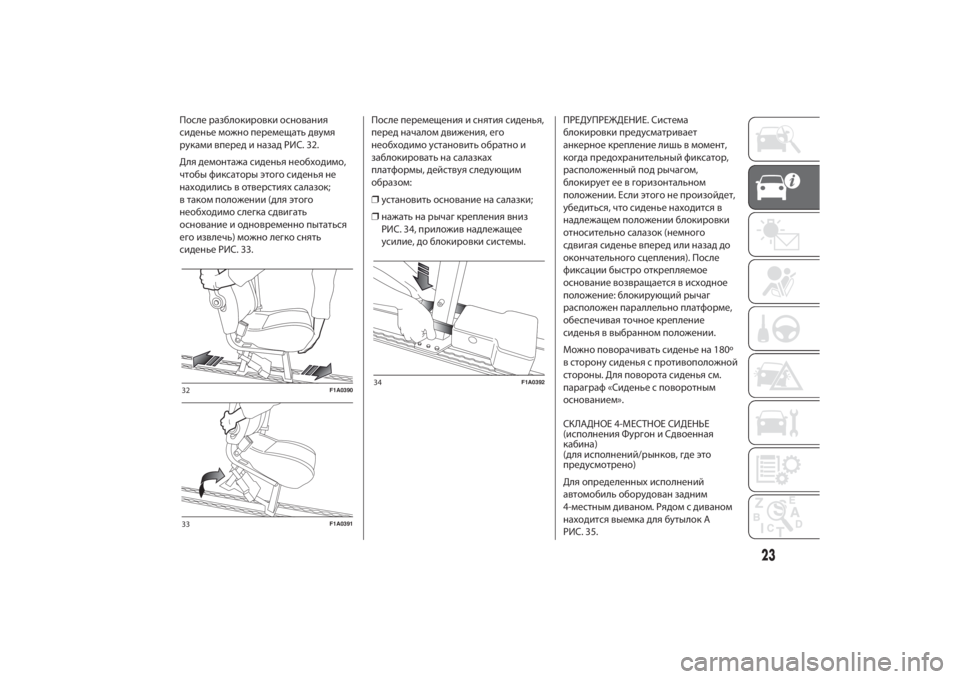

После разблокировки основания
сиденье можно перемещатьдвумя
руками впереди назадРИС. 32.
Длядемонтажа сиденья необходимо,
чтобы фиксаторы этого сиденья не
находились в отверстияхсалазок;
втаком положении (для этого
необходимо слегкасдвигать
основание и одновременно пытаться
его извлечь) можно легко снять
сиденье РИС. 33.После перемещения и снятия сиденья,
передначаломдвижения, его
необходимоустановить обратно и
заблокировать на салазках
платформы,действуя следующим
образом:
❒
установить основание на салазки;
❒нажать на рычагкрепления вниз
РИС. 34, приложив надлежащее
усилие,до блокировки системы.ПРЕДУПРЕЖДЕНИЕ. Система
блокировки предусматривает
анкерноекрепление лишь в момент,
когда предохранительный фиксатор,
расположенный подрычагом,
блокирует ее в горизонтальном
положении. Если этого не произойдет,
убедиться, что сиденье находится в
надлежащем положении блокировки
относительно салазок(немного
сдвигая сиденье впередили назаддо
окончательного сцепления). После
фиксации быстро открепляемое
основание возвращается в ис
ходное
положение: блокирующий рычаг
расположен параллельно платформе,
обеспечивая точноекрепление
сиденья в выбранном положении.
Можно поворачивать сиденье на 180º
в сторонусиденья с противоположной
стороны. Для поворота сиденья см.
параграф «Сиденье с поворотным
основанием».
СКЛАДНОЕ 4-МЕСТНОЕ СИДЕНЬЕ
(исполнения Фургон и Сдвоенная
кабина)
(для исполнений/рынков, где это
предусмотрено)
Для определенныхисполнений
автомобиль оборудован задним
4-местнымдиваном. Рядом сдиваном
находится выемкадля бутылокA
РИС. 35.
32
F1A0390
33
F1A0391
34
F1A0392
23

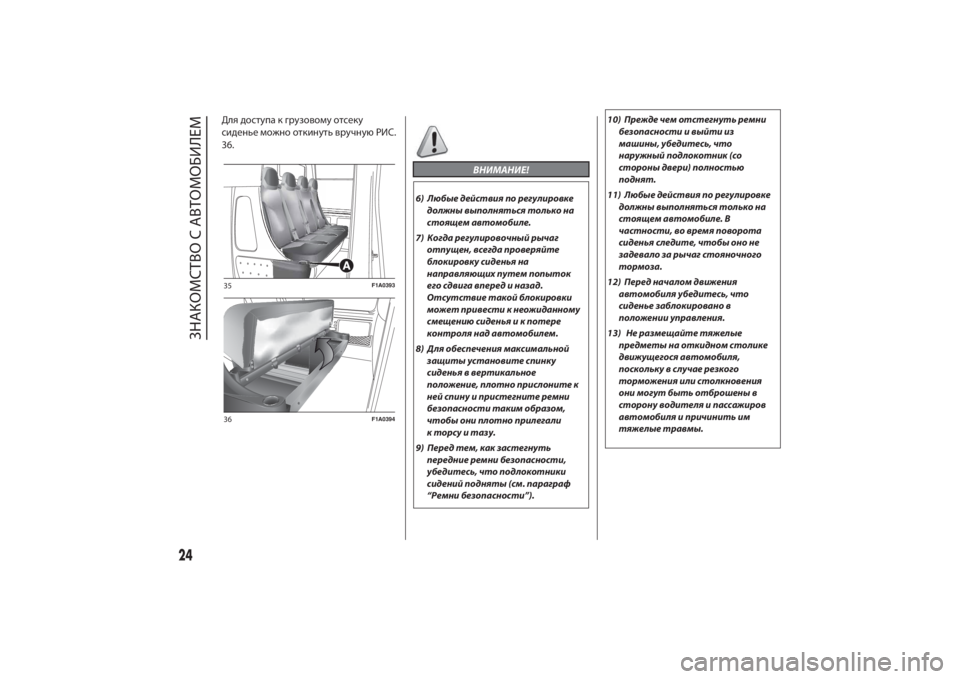

Длядоступакгрузовомуотсеку
сиденье можно откинуть вручную РИС.
36.
ВНИМАНИЕ!
6) Любые действия по регулировке
должны выполняться только на
стоящем автомобиле.
7) Когда регулировочный рычаг
отпущен, всегда проверяйте
блокировку сиденья на
направляющих путем попыток
его сдвига вперед и назад.
Отсутствие такой блокировки
может привести к неожиданному
смещению сиденья и к потере
контроля над автомобилем.
8) Для обеспечения максимальной
защиты установите спинку
сиденья в вертикальное
положение, плотно прислоните к
ней спину и пристегните ремни
безопасности таким образом,
чтобы они плотно прилегали
к торсу и тазу.
9) Перед тем, как застегнуть
передние ремни безопасности,
убедитесь, что подлокотники
сидений подняты (см. параграф
“Ремни безопасности”).10) Прежде чем отстегнуть ремни
безопасности и выйти из
машины, убедитесь, что
наружный подлокотник (со
стороны двери) полностью
поднят.
11) Любые действия по регулировке
должны выполняться только на
стоящем автомобиле. В
частности, во время поворота
сиденья следите, чтобы оно не
задевало за рычаг стояночного
тормоза.
12) Перед началом движения
автомобиля убедитесь, что
сиденье заблокировано в
положении управления.
13) Не размещайте тяжелые
предметы на откидном столике
движущегося автомобиля,
поскольку в случае резкого
торможения или столкновения
они могут быть отброшены в
сторону водителя и пассажиров
автомобиля и причинить им
тяжелые травмы.
35
F1A0393
36
F1A0394
24
ЗНАКОМСТВО С АВТОМОБИЛЕМ

14) Не допускайте размещения
пассажиров в 3 ряду, когда
складное сиденье 2 ряда сложено.
Не размещайте предметы на
сложенную спинку складного
сиденья 2-го ряда, т. к. в случае
резкого торможения или
столкновения они могут быть
отброшены в сторону водителя и
пассажиров автомобиля и
причинить им тяжелые травмы.
Более подробную информацию
см. на наклейке под складным
сиденьем.
15) При повторной установке
складного сиденья убедитесь в его
правильной блокировке в
напольных направляющих.
ПРЕДУПРЕЖДЕНИЕ
2) Тканевая обивка в вашем
автомобиле имеет достаточный
запас износостойкости в процессе
обычной эксплуатации
транспортного средства. Однако
следует избегать сильного и/или
продолжительного трения по
обивке предметами одежды типа
металлических пряжек, заклепок,
застежек на липучках и прочего,
так как они действуют точечно и
с сильным нажимом на тканевые
волокна, что приводит к их
разрыву и к дальнейшему
повреждению подкладки.

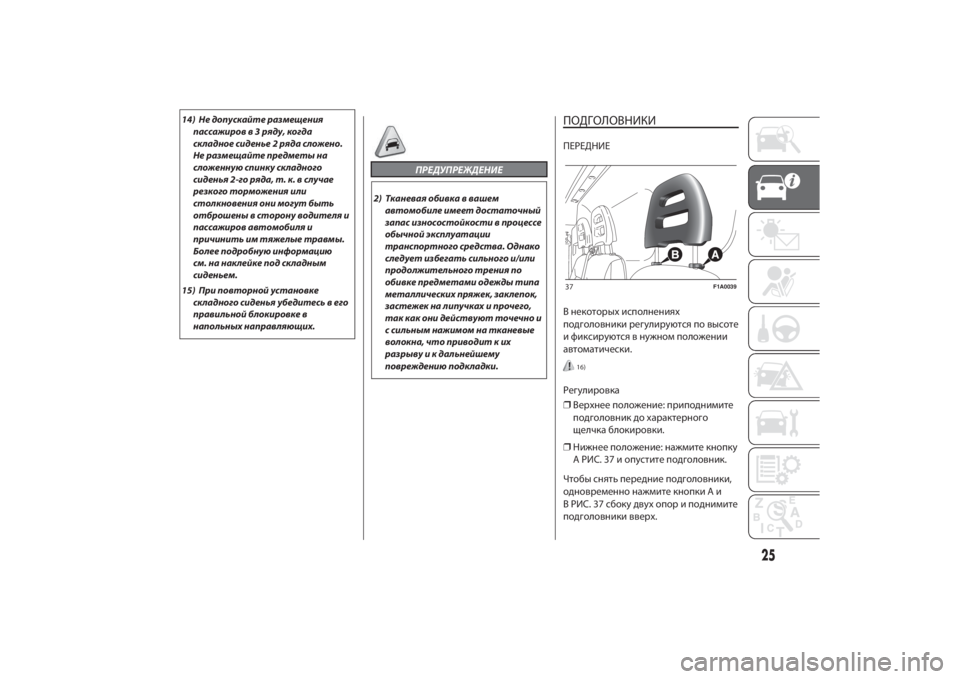

ПОДГОЛОВНИКИПЕРЕДНИЕ
Внекоторыхисполнениях
подголовники регулируются по высоте
ификсируются в нужном положении
автоматически.
16)
Регулировка
❒Верхнее положение: приподнимите
подголовникдохарактерного
щелчка блокировки.
❒Нижнее положение: нажмитекнопку
A РИС. 37 и опустите подголовник.
Чтобы снять передние подголовники,
одновременно нажмитекнопкиAи
B РИС. 37 сбоку двухопор и поднимите
подголовники вверх.37
F1A0039
25

ВНИМАНИЕ!
16) Регулировку следует выполнять
только при полной остановке
автомобиля и при выключенном
двигателе. Положение
подголовников должно быть
отрегулировано так, чтобы на
них опиралась голова, а не шея.
Только в таком случае
подголовники выполняют свою
защитную функцию. Чтобы
максимально использовать
защитное действие
подголовников, отрегулируйте
положение спинки сиденья таким
образом, чтобы торс был в
прямом положении, а голова
находилась как можно ближе к
подголовнику.

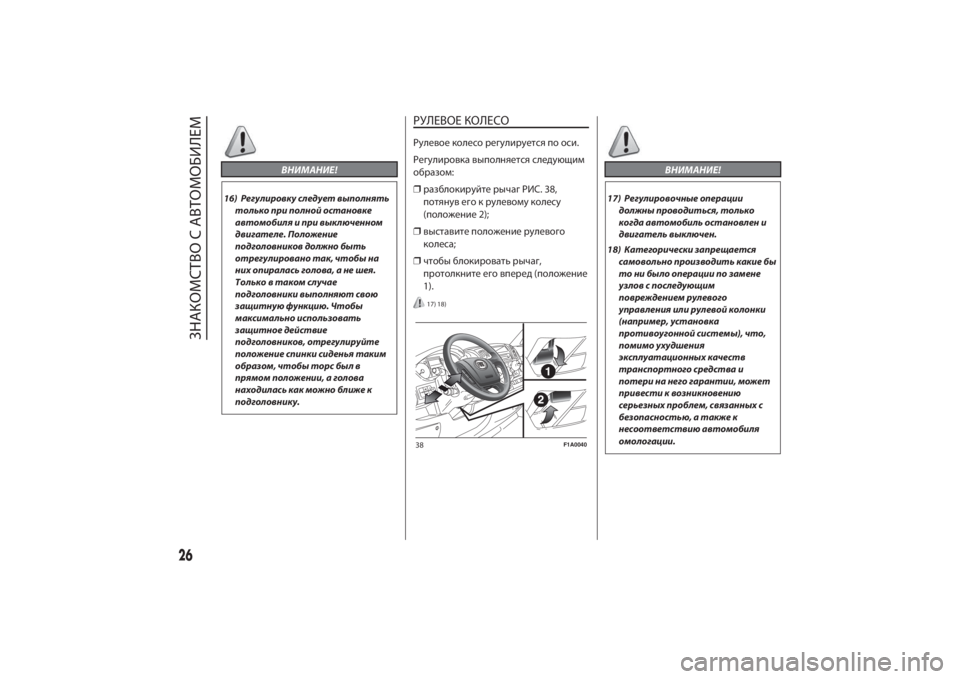

РУЛЕВОЕ КОЛЕСОРулевоеколесо регулируется по оси.
Регулировка выполняется следующим
образом:
❒разблокируйте рычаг РИС. 38,
потянув егокрулевомуколесу
(положение 2);
❒выставите положение рулевого
колеса;
❒чтобы блокировать рычаг,
протолкните его вперед(положение
1).
17) 18)
ВНИМАНИЕ!
17) Регулировочные операции
должны проводиться, только
когда автомобиль остановлен и
двигатель выключен.
18) Категорически запрещается
самовольно производить какие бы
то ни было операции по замене
узлов с последующим
повреждением рулевого
управления или рулевой колонки
(например, установка
противоугонной системы), что,
помимо ухудшения
эксплуатационных качеств
транспортного средства и
потери на него гарантии, может
привести к возникновению
серьезных проблем, связанных с
безопасностью, а также к
несоответствию автомобиля
омологации.
38
F1A0040
26
ЗНАКОМСТВО С АВТОМОБИЛЕМ

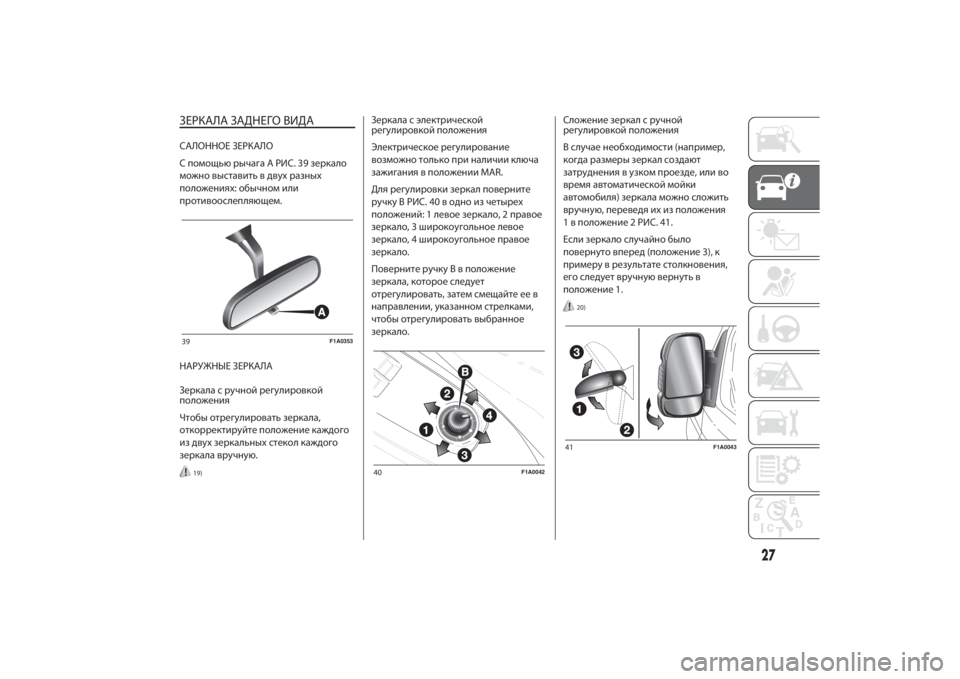

ЗЕРКАЛА ЗАДНЕГО ВИДАСАЛОННОЕ ЗЕРКАЛО
С помощью рычага A РИС. 39 зеркало
можно выставить вдвухразных
положениях: обычном или
противоослепляющем.
НАРУЖНЫЕ ЗЕРКАЛА
Зеркаласручной регулировкой
положения
Чтобы отрегулировать зеркала,
откорректируйте положениекаждого
издвухзеркальныхстеколкаждого
зеркала вручную.
19)
Зеркала с электрической
регулировкой положения
Электрическое регулирование
возможно только при наличииключа
зажигания в положении MAR.
Для регулировки зеркал поверните
ручкуB РИС. 40 в одно из четырех
положений: 1 левое зеркало, 2 правое
зеркало, 3 широкоугольное левое
зеркало, 4 широкоугольное правое
зеркало.
Поверните ручкуB в положение
зеркала,которое следует
отрегулировать, затем смещайте ее в
направлении,указанном стрелками,
чтобы отрегулировать выбранное
зеркало.Сложение зеркалсручной
регулировкой положения
Вслучае необ
ходимости (например,
когда размеры зеркал создают
затруднения вузком проезде, или во
время автоматической мойки
автомобиля) зеркала можно сложить
вручную, переведяихиз положения
1 в положение 2 РИС. 41.
Если зеркало случайно было
повернуто вперед(положение 3),к
примерув результате столкновения,
его следует вручную вернуть в
положение 1.
20)
39
F1A0353
40
F1A0042
41
F1A0043
27

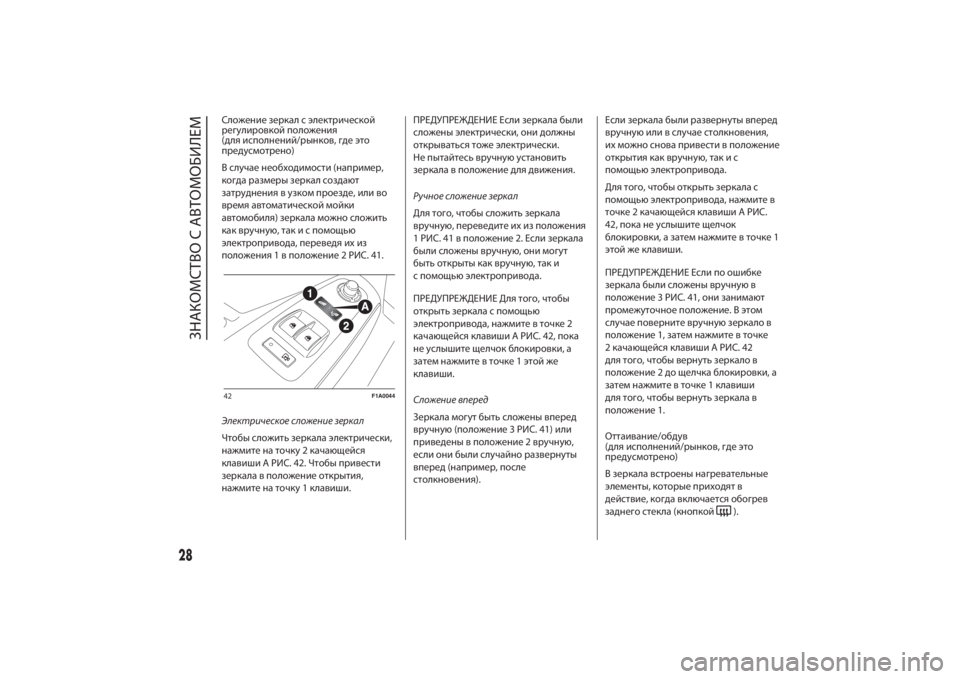

Сложение зеркал с электрической
регулировкой положения
(для исполнений/рынков, где это
предусмотрено)
Вслучае необходимости (например,
когда размеры зеркал создают
затруднения вузком проезде, или во
время автоматической мойки
автомобиля) зеркала можно сложить
каквручную, таки с помощью
электропривода, переведяихиз
положения 1 в положение 2 РИС. 41.
Электрическое сложение зеркал
Чтобы сложить зеркала электрически,
нажмите на точку2качающейся
клавиши A РИС. 42. Чтобы привести
зеркала в положение открытия,
нажмите на точку
1клавиши.ПРЕДУПРЕЖДЕНИЕ Если зеркала были
сложены электрически, онидолжны
открываться тоже электрически.
Не пытайтесь вручнуюустановить
зеркала в положениедлядвижения.
Ручное сложение зеркал
Для того, чтобы сложить зеркала
вручную, переведите ихиз положения
1 РИС. 41 в положение 2. Если зеркала
были сложены вручную, они могут
быть открытыкаквручную, таки
с помощью электропривода.
ПРЕДУПРЕЖДЕНИЕ Для того, чтобы
открыть зеркала с помощью
электропривода, нажмите в точке2
качающейсяклавиши A РИС. 42, пока
не
услышитещелчокблокировки, а
затем нажмите в точке 1 этой же
клавиши.
Сложение вперед
Зеркала могут быть сложены вперед
вручную (положение 3 РИС. 41) или
приведены в положение 2 вручную,
если они были случайно развернуты
вперед(например, после
столкновения).Если зеркала были развернуты вперед
вручнуюиливслучае столкновения,
ихможно снова привести в положение
открытиякаквручную, такис
помощью электропривода.
Для того, чтобы открыть зеркала с
помощью электропривода, нажмите в
точке2качающ
ейсяклавиши A РИС.
42, поканеуслышитещелчок
блокировки, а затем нажмите в точке1
этой жеклавиши.
ПРЕДУПРЕЖДЕНИЕ Если по ошибке
зеркала были сложены вручнуюв
положение 3 РИС. 41, они занимают
промежуточное положение. В этом
случае поверните вручную зеркало в
положение 1, затем нажмите в точке
2качающейсяклавиши A РИС. 42
для того, чтобы вернуть зеркало в
положение 2дощелчка блокировки, а
затем нажмите в точке1клавиши
для того, чтобы вернуть зеркала в
положение 1.
Оттаивание/обдув
(для исполнений/рынков, где это
предусмотрено)
В зеркала встроены нагревательные
элементы,которые при
ходят в
действие,когдавключается обогрев
заднего стекла (кнопкой
).
42
F1A0044
28
ЗНАКОМСТВО С АВТОМОБИЛЕМ
