2014 FIAT DUCATO Руководство по эксплуатации и техобслуживанию (in Russian)

ДОСТУП К ПРЕДОХРАНИТЕЛЯМ
Предохранители автомобиля
сгруппированы в трехблоках
управления: один расположен на
приборной панели, второй - на правой
стойке салона и третий - в моторном
отсеке.
Блокуправления на приборной
панели
Длядоступакблокупредохранителей
РИС. 223 на приборной панели нужно
открутить винты A РИС. 222 и снять
крышку.222
F1A0213
223
F1A0214
237

Блокуправления в моторном отсеке
Длядоступакблокупредохранителей
РИС. 225, снимите защитнуюкрышку
РИС. 224.
Последовательность выполнения
операций:
❒нажмитедоупора на винт с
тросиком специальной
крестовидной отверткой,
прилагаемой вкомплекте;
❒медленно поверните винт против
часовой стрелкидо места
сопротивления (не напрягайте его
сверхпредела);
❒медленно отпустите винт;
❒на открытиеуказывает выходвсей
головки винта из посадочного
положения;
❒снимитекрышку.
Последовательность
установки
крышки
❒хорошо совместитекрышкус
коробкой;
❒нажмитедоупора на винт с
тросиком специальной
крестовидной отверткой,
прилагаемой вкомплекте;❒медленно поверните винт по
часовой стрелкедо места
сопротивления (не напрягайте его
сверхпредела);
❒медленно отпустите винт;
❒на закрытиеуказывает вхождение
всей головки винта в посадочное
положение.
224
F1A0334
225
F1A0216
238
В СЛУЧАЕ ЧРЕЗВЫЧАЙНОЙ СИТУАЦИИ

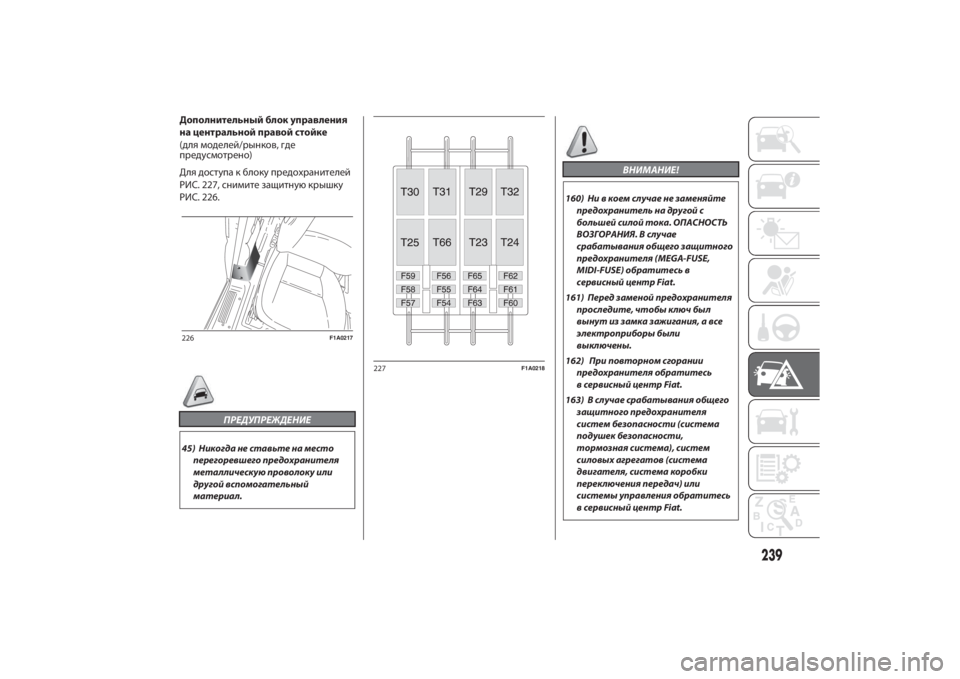

Дополнительный блок управления
на центральной правой стойке
(для моделей/рынков, где
предусмотрено)
Длядоступакблокупредохранителей
РИС. 227, снимите защитнуюкрышку
РИС. 226.
ПРЕДУПРЕЖДЕНИЕ
45) Никогда не ставьте на место
перегоревшего предохранителя
металлическую проволоку или
другой вспомогательный
материал.
ВНИМАНИЕ!
160) Ни в коем случае не заменяйте
предохранитель на другой с
большей силой тока. ОПАСНОСТЬ
ВОЗГОРАНИЯ. В случае
срабатывания общего защитного
предохранителя (MEGA-FUSE,
MIDI-FUSE) обратитесь в
сервисный центр Fiat.
161) Перед заменой предохранителя
проследите, чтобы ключ был
вынут из замка зажигания, а все
электроприборы были
выключены.
162) При повторном сгорании
предохранителя обратитесь
в сервисный центр Fiat.
163) В случае срабатывания общего
защитного предохранителя
систем безопасности (система
подушек безопасности,
тормозная система), систем
силовых агрегатов (система
двигателя, система коробки
переключения передач) или
системы управления обратитесь
в сервисный центр Fiat.
226
F1A0217
227
F1A0218
239

Блокуправления приборной панели
РИС. 222 - РИС. 223ЗАЩИЩАЕМОЕ УСТРОЙСТВО ПРЕДОХРАНИТЕЛЬ АМПЕРПравая фара ближнего света F12 7,5
Левая фара ближнего света F13 7,5
Реле блокауправления в моторном отсеке, реле блокауправления на
приборной панели (+ключ)F31 5
Освещение потолочныхсветильников в салоне (+аккумулятор) F32 7,5
Датчикпроверки состояния аккумулятора в исполненияхStart & Stop
(+аккумулятор)F33 7,5
Лампы внутреннего освещения Minibus (аварийное освещение) F34 7,5
Автоприемник,кондиционер, сигнализация,хронотахограф, блокуправления
отключением аккумулятора, таймер предпускового подогревателя Вебасто
(+аккумулятор)F36 10
Переключатель стоп-сигналов (основных), третьего стоп-сигнала, панель
приборов (+ключ)F37 7,5
Блок
ировкадверей (+аккумулятор) F38 20
Стеклоочиститель (+ключ) F43 20
Стеклоподъемникдвери водителя F47 20
Стеклоподъемникдвери пассажира F48 20
Блокуправления парковочнымидатчиками, автоприемник,кнопки
управления на рулевомколесе,центральнаяконсольуправления, левая
панельуправления, вспомогательная панель, блокуправления отключением
аккумулятора (+ключ)F49 5
240
В СЛУЧАЕ ЧРЕЗВЫЧАЙНОЙ СИТУАЦИИ

ЗАЩИЩАЕМОЕ УСТРОЙСТВО ПРЕДОХРАНИТЕЛЬ АМПЕРКондиционер, блокуправления электроусилителем рулевогоуправления,
фонари заднегохода,датчикналичия воды в фильтредизельного топлива,
датчикмассового расхода воздуха,хронотахограф (+ключ)F51 5
Панель приборов (+аккумулятор) F53 7,5
ОтсутствуетF89 -
Левая фарадальнего света F90 7,5
Правая фарадальнего света F91 7,5
Левая противотуманная фара F92 7,5
Правая противотуманная фара F93 7,5
241

Блокуправления в моторном отсеке
РИС. 224 - РИС. 225ЗАЩИЩАЕМОЕ УСТРОЙСТВО ПРЕДОХРАНИТЕЛЬ АМПЕРВыключатель зажигания (+аккумулятор) F03 30
Нагрев фильтраF04 40
Испарительдвигателя Puma / Система вентиляции в салоне с подогревателем
Вебасто, помпа роботизированнойкоробки передач (+аккумулятор)F05 20/50
Высокоскоростной вентилятор охлаждениядвигателя (+аккумулятор) F06 40/60
Вентилятор низкой скорости охлаждениядвигателя (+аккумулятор) F07 40/50/60
Вентилятор салона (+ключ) F08 40
Задняя электрическая розетка (+аккумулятор) F09 15
Звуковой сигналF10 15
Электрическая розетка (+аккумулятор) F14 15
Прикуриватель (+аккумулятор) F15 15
Блокуправлениядвигателем, бло
куправления роботизированнойкоробкой
передач (+аккумулятор)F18 7,5
Компрессоркондиционера F19 7,5
Стеклоочиститель F20 30
Вспомогательная панельуправления,движение и опускание зеркал (+ключ) F24 7,5
Обогреватели наружныхзеркал F30 15
242
В СЛУЧАЕ ЧРЕЗВЫЧАЙНОЙ СИТУАЦИИ

Дополнительный блокуправления нацентральной правой стойке
РИС. 226 - РИС. 227ЗАЩИЩАЕМОЕ УСТРОЙСТВО ПРЕДОХРАНИТЕЛЬ АМПЕРОтсутствуетF54 –
Подогрев сидений F55 15
Электрический разъем около сидений заднихпассажиров F56 15
Дополнительный отопитель подсиденьем F57 10
Обогреваемое левое заднее стекло F58 15
Обогреваемое правое заднее стекло F59 15
ОтсутствуетF60 –
ОтсутствуетF61 –
ОтсутствуетF62 –
Приводдополнительного отопителя пассажиров F63 10
ОтсутствуетF64 –
Вентилятордополнительного отопителя пассажиров F65 30
243

ЗАРЯДКА АККУМУЛЯТОРНОЙ
БАТАРЕИПРЕДУПРЕЖДЕНИЕ Описание
процедуры зарядкиаккумуляторной
батареи приводится тольковкачестве
справочной информации. Для
выполнения этой операции
рекомендуется обращаться в
сервисныецентры Fiat.
ПРЕДУПРЕЖДЕНИЕ Прежде чем
отсоединить электропитание от
аккумуляторной батареи, необходимо
подождать не менее 1 минуты после
установкиключа зажигания в
положение STOP и после закрытия
двери со стороны водителя. При
повторном подключении
электропитаниякаккумуляторной
батарееубедиться, чтоключ
зажиганияустановлен в положение
STOP и чтодверь со стороны водителя
зак
рыта.
Рекомендуется проводить зарядку
медленно при низкой силе зарядного
тока в течение 24 часов. Слишком
продолжительная зарядка может
повредить аккумулятор.164) 165)
ПРИ ОТСУТСТВИИ СИСТЕМЫ
START&STOP
Порядоквыполнения зарядки
аккумуляторной батареи:
❒отсоединитьклеммуот минусового
выводааккумуляторной батареи;
❒подсоединить провода зарядного
устройстваквыводам
аккумуляторной батареи, соблюдая
полярность;
❒включить зарядноеустройство;
❒по окончании зарядкиотключить
зарядноеустройство прежде, чем
отсоединить его от аккумуляторной
батареи;
❒снова соединитьклеммус
минусовым выводом
акку
муляторной батареи.
ПРИ НАЛИЧИИ СИСТЕМЫ START&STOP
Порядоквыполнения зарядки
аккумуляторной батареи:
❒отсоединить разъем A (нажатием
кнопкиB)отдатчика C проверки
состояния зарядкиаккумулятора,
которыйустановлен на
отрицательном выводеD
аккумулятора;❒соединить положительный провод
зарядногоустройства с
положительным выводом
аккумулятора E, а отрицательный
проводсклеммойдатчикаF,как
показано на рисунке РИС. 228;
❒включить зарядноеустройство;
❒после ок
ончания зарядки
выключитьустройство;
❒после отсоединения зарядного
устройства вновь соединить
разъем A сдатчиком C,какпоказано
на рисунке РИС. 228.
228
F1A0219
244
