Чтобы получить доступ к лампам – B – D – F, следует рас-
крутить 4 крепежных винта E- рис. 157 и извлечь патроны.
Для замены лампы слегка нажать на нее и повернуть про-
тив часовой стрелки (байонетное крепление), затем из-
влечь ее и заменить. ЗАДНИЕ ОПТИЧЕСКИЕ ЭЛЕМЕНТЫ
К задним оптическим элементам автомобиля относятся га-
баритные огни, стоп-сигналы, указатели поворота, фонари
заднего хода и задняя противотуманная фара. Для доступа
к оптическим элементам следует выполнить следующее:
❒открыть задние двери;
❒открутить крепежные винты A-рис. 156;
❒извлечь оптический элемент, отсоединив электриче-
скую колодку.
Положение ламп оптического элемента представлено на
рис. 157:
A Стоп-сигналы
B Указатели поворота
C Фонари заднего хода
D Габаритные огни
F Позиционные фонари/задняя противотуманная фара.
Для замены ламп фонарей заднего хода повернуть про-
тив часовой стрелки ламповый патрон C-рис. 157 и извлечь
лампу, установленную под нажимом, выполнить замену.
F0V0034m
рис. 156
161-196 DOBLO LUM RUS 1e 22/07/14 09.34 Pagina 181

182
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
F0V0164m
рис. 159a
F0V0163m
рис. 158
F0V0035m
рис. 157

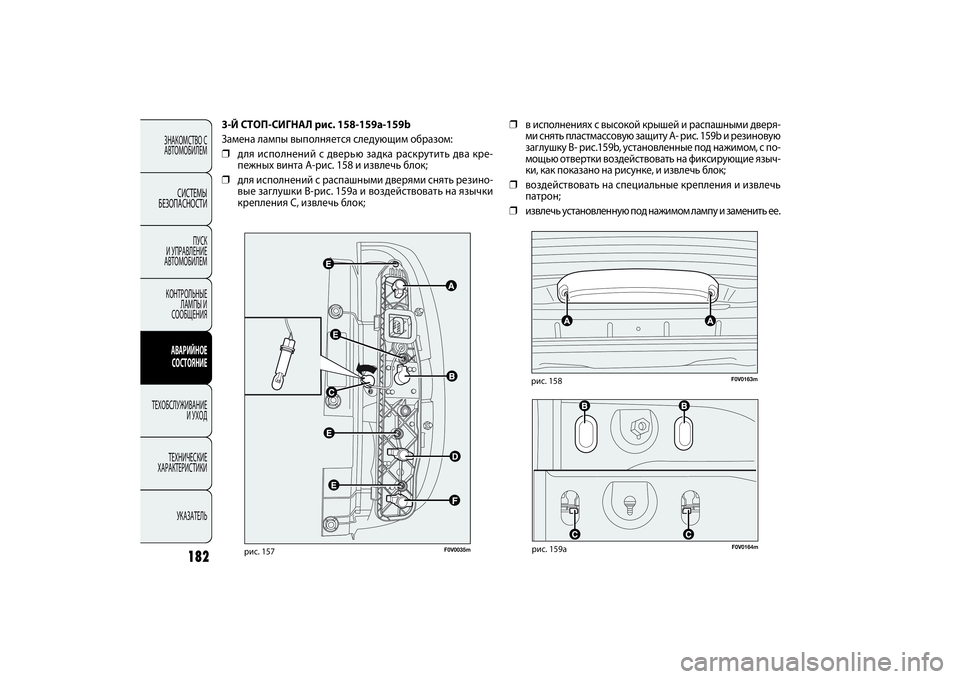

3-Й СТОП-СИГНАЛ рис. 158-159a-159b
Замена лампы выполняется следующим образом:
❒для исполнений с дверью задка раскрутить два кре-
пежных винта A-рис. 158 и извлечь блок;
❒для исполнений с распашными дверями снять резино-
вые заглушки B-рис. 159a и воздействовать на язычки
крепления C, извлечь блок;❒в исполнениях с высокой крышей и распашными дверя-
ми снять пластмассовую защиту A- рис. 159b и резиновую
заглушку B- рис.159b, установленные под нажимом, с по-
мощью отвертки воздействовать на фиксирующие языч-
ки, как показано на рисунке, и извлечь блок;
❒воздействовать на специальные крепления и извлечь
патрон;
❒извлечь установленную под нажимом лампу и заменить ее.
161-196 DOBLO LUM RUS 1e 22/07/14 09.34 Pagina 182

183ЗНАКОМСТВО С
АВТОМОБИЛЕМСИСТЕМЫ
БЕЗОПАСНОСТИПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯАВАРИЙНОЕ
СОСТОЯНИЕТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
F0V0179m
рис. 160
F0V0037m
рис. 161
F0V0231m
рис. 159b

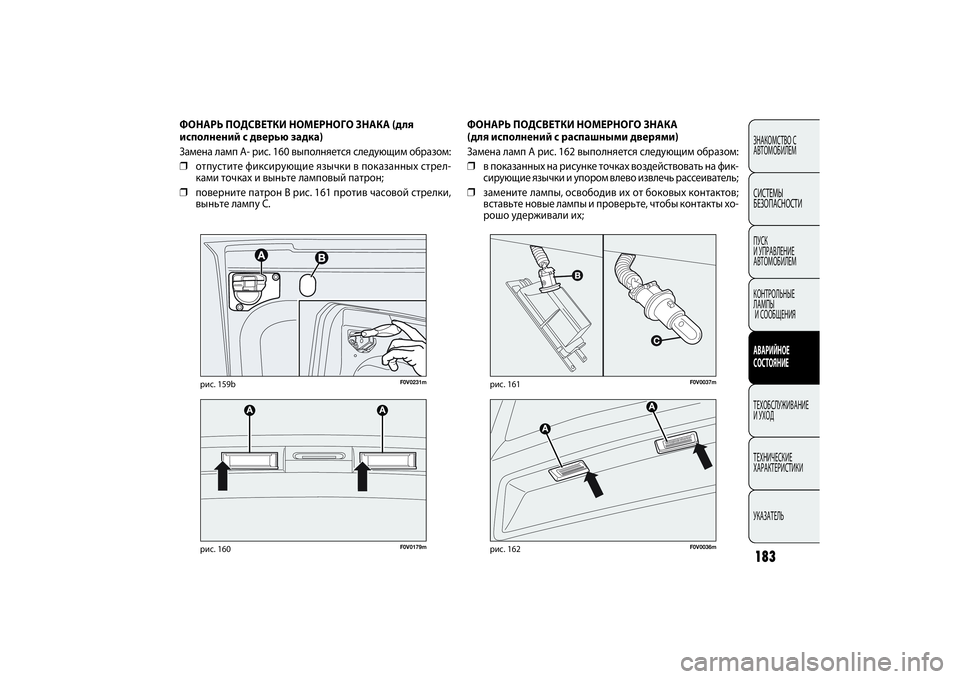

ФОНАРЬ ПОДСВЕТКИ НОМЕРНОГО ЗНАКА
(для исполнений с распашными дверями)
Замена ламп рис. 162 выполняется следующим образом:
❒в показанных на рисунке точках воздействовать на фик-
сирующие язычки и упором влево извлечь рассеиватель;
❒замените лампы, освободив их от боковых контактов;
вставьте новые лампы и проверьте, чтобы контакты хо-
рошо удерживали их; ФОНАРЬ ПОДСВЕТКИ НОМЕРНОГО ЗНАКА (для
исполнений с дверью задка)
Замена ламп A- рис. 160 выполняется следующим образом:
❒отпустите фиксирующие язычки в показанных стрел-
ками точках и выньте ламповый патрон;
❒поверните патрон B рис. 161 против часовой стрелки,
выньте лампу С.
F0V0036m
рис. 162
161-196 DOBLO LUM RUS 1e 22/07/14 09.34 Pagina 183

184
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
❒открыть крышку B- рис. 164 как показано;
❒заменить лампу C рис. 165, освободив ее из боковых
контактов, вставить новую лампу и убедиться, что она
хорошо закреплена в контактах;
❒закрыть крышку и поставить плафон на место; убе-
диться в его креплении.

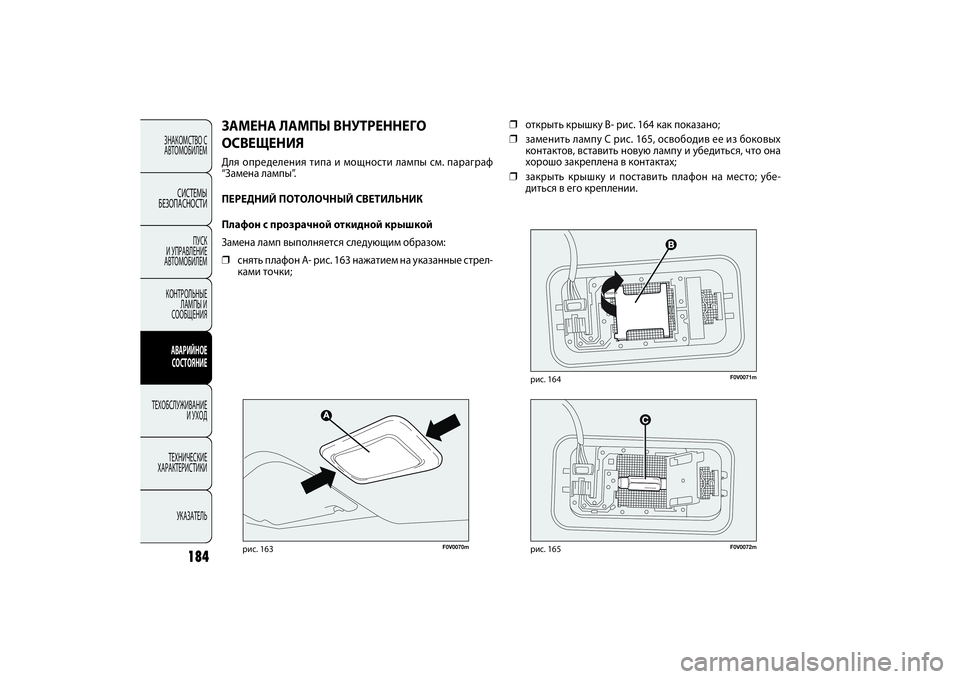

ЗАМЕНА ЛАМПЫ ВНУТРЕННЕГО
ОСВЕЩЕНИЯДля определения типа и мощности лампы см. параграф
“Замена лампы”.
ПЕРЕДНИЙ ПОТОЛОЧНЫЙ СВЕТИЛЬНИК
Плафон с прозрачной откидной крышкой
Замена ламп выполняется следующим образом:
❒снять плафон A- рис. 163 нажатием на указанные стрел-
ками точки;
F0V0070m
рис. 163
F0V0072m
рис. 165
F0V0071m
рис. 164
161-196 DOBLO LUM RUS 1e 22/07/14 09.34 Pagina 184

185ЗНАКОМСТВО С
АВТОМОБИЛЕМСИСТЕМЫ
БЕЗОПАСНОСТИПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯАВАРИЙНОЕ
СОСТОЯНИЕТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
❒замените лампы С, освободив их от боковых контактов;
проверьте, чтобы контакты хорошо удерживали новые
лампы;
❒закройте окошко B - рис. 167 и установите плафон -
рис. 165 на место. Убедитесь, что плафон хорошо за-
креплен.

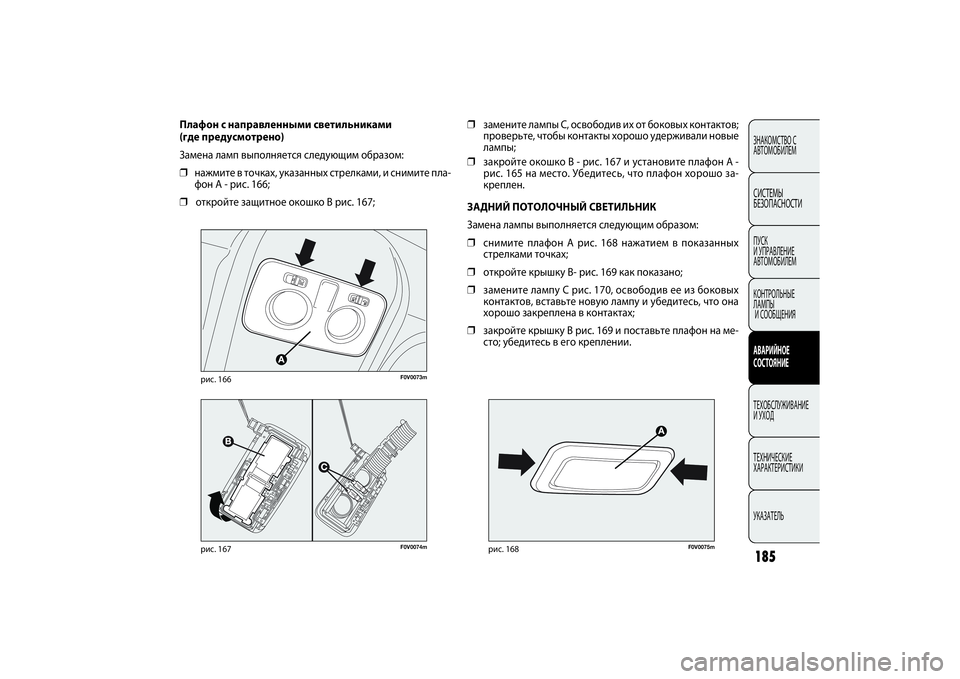

ЗАДНИЙ ПОТОЛОЧНЫЙ СВЕТИЛЬНИК
Замена лампы выполняется следующим образом:
❒снимите плафон рис. 168 нажатием в показанных
стрелками точках;
❒откройте крышку B- рис. 169 как показано;
❒замените лампу C рис. 170, освободив ее из боковых
контактов, вставьте новую лампу и убедитесь, что она
хорошо закреплена в контактах;
❒закройте крышку В рис. 169 и поставьте плафон на ме-
сто; убедитесь в его креплении. Плафон с направленными светильниками
(где предусмотрено)
Замена ламп выполняется следующим образом:
❒нажмите в точках, указанных стрелками, и снимите пла-
фон - рис. 166;
❒откройте защитное окошко В рис. 167;
F0V0074m
рис. 167
F0V0073m
рис. 166
F0V0075m
рис. 168
161-196 DOBLO LUM RUS 1e 22/07/14 09.34 Pagina 185

186
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
F0V0072m
рис. 170
F0V0177m
рис. 172


F0V0176m
рис. 171
❒снимите плафон воздействием в указанных стрелками
точках;
❒замените лампу С- рис. 172, освободив ее от боковых
контактов и установите новую, убедившись, что она хо-
рошо в них закреплена. Съемный плафон

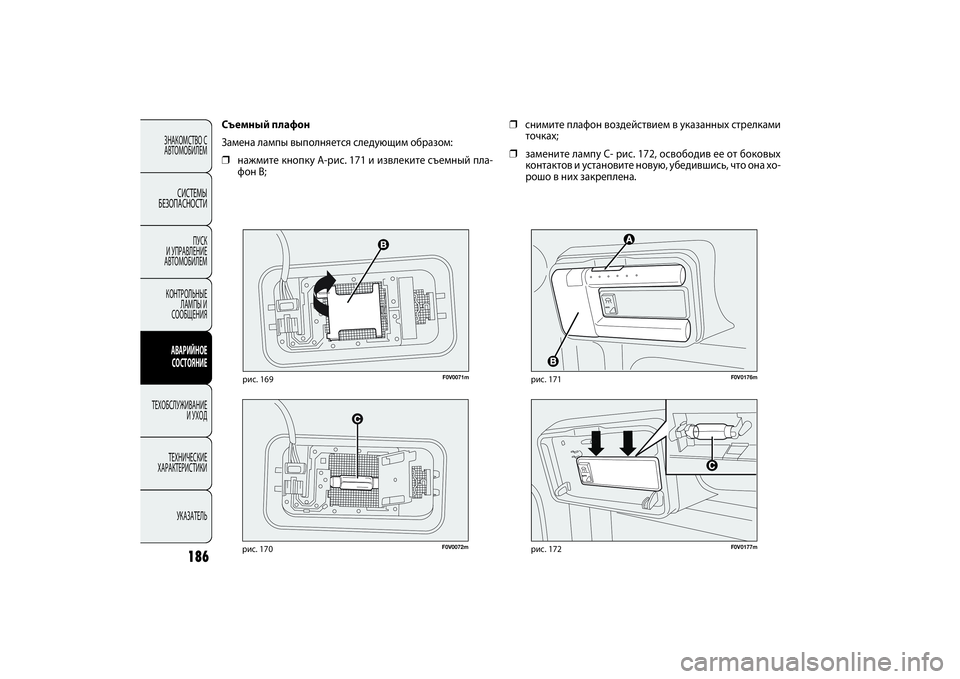

Замена лампы выполняется следующим образом:
❒нажмите кнопку A-рис. 171 и извлеките съемный пла-
фон B;
F0V0071m
рис. 169
161-196 DOBLO LUM RUS 1e 22/07/14 09.34 Pagina 186

187ЗНАКОМСТВО С
АВТОМОБИЛЕМСИСТЕМЫ
БЕЗОПАСНОСТИПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯАВАРИЙНОЕ
СОСТОЯНИЕТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
F0V0088m
рис. 173
ЗАМЕНА ПЛАВКИХ ПРЕДОХРАНИТЕЛЕЙОБЩИЕ СВЕДЕНИЯ
Плавкие предохранители служат для защиты электрообору-
дования. Срабатывание предохранителей означает неис-
правность оборудования или неправильные действия с ним.
При возникновении неисправности прибора следует прове-
рить соответствующий защитный предохранитель. Провод-
никовый элемент - рис. 173 не должен прерываться.
В противном случае необходимо заменить перегоревший
предохранитель на другой такой же силы тока (того же
цвета).
B - целый предохранитель
C - предохранитель с нарушенным токопроводящим эле-
ментом.
Для замены предохранителей служат клещи D, предусмот-
ренные в сумке с инструментом или в ящике комплекта Fix
& Go (для исполнений/рынков, где предусмотрено).
При повторном сгорании предохранителя
обратитесь в сервисный центр Fiat.
ВНИМАНИЕ
Ни в коем случае не ставьте на место сго-
ревшего предохранителя металлическую
проволоку или другой подручный материал.Ни в коем случае не ставьте на место сго-
ревшего предохранителя другой с более
высоким номиналом. ОПАСНОСТЬ ВОЗГОРАНИЯ!
В случае срабатывания общего защитного предо-
хранителя (MEGA-FUSE, MIDI-FUSE) обратитесь на
станцию техобслуживания Fiat.
Перед заменой предохранителя убедиться, что
ключ извлечен из замка зажигания, а все электро-
приборы выключены и/или отключены.
ВНИМАНИЕ
Для определения защитного предохранителя см. приве-
денные ниже таблицы.
В случае срабатывания общего защитного
предохранителя систем безопасности (си-
стем подушек безопасности, тормозной системы),
систем силовых агрегатов (системы двигателя, си-
стемы переключения передач) или системы управ-
ления обратиться в сервисный центр Fiat.
ВНИМАНИЕ
161-196 DOBLO LUM RUS 1e 22/07/14 09.34 Pagina 187

188
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
F0V0081m
рис. 174
F0V0089m
рис. 175

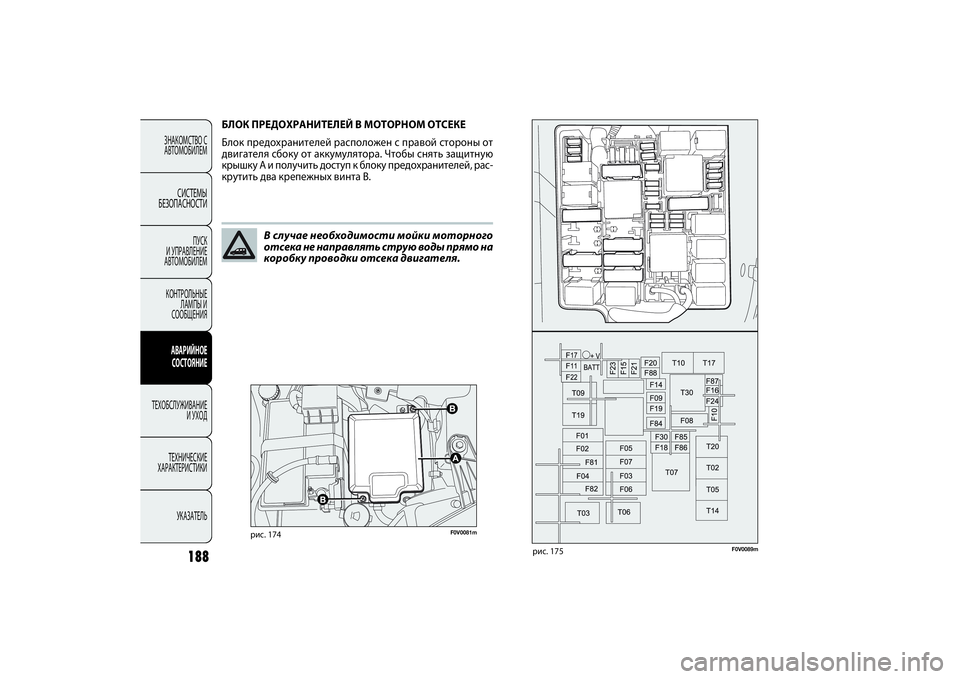

БЛОК ПРЕДОХРАНИТЕЛЕЙ В МОТОРНОМ ОТСЕКЕ
