2014 FIAT DOBLO COMBI Руководство по эксплуатации и техобслуживанию (in Russian)

5ЗНАКОМСТВО С
АВТОМОБИЛЕМСИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
КЛЮЧИ CODE CARD рис. 2 (для исполнений/рынков, где это пред-
усмотрено)
Вместе с автомобилем в комплекте с двумя ключами пре-
доставляется кодовая карта (CODE card), на которой указан:
A электронный код;
B механический код ключей, который следует сообщить
в сервисном центре Fiat в случае запроса на получение
дупликата ключей.
ПРЕДУПРЕЖДЕНИЕ Для гарантии работы электронных
устройств в автоключах не оставляйте их под воздействи-
ем прямых солнечных лучей. Включение контрольной лампы
Y
во время движе-
ния
❒Если загорается контрольная лампа
Y
, это означает,
что система выполняет процедуру самодиагностики (на-
пример, из-за падения напряжения).
❒Если контрольная лампа
Y
горит постоянно, необхо-
димо обратиться в сервисный центр Fiat.
Сильные удары автомобиля могут повре-
дить электронные компоненты ключа.
F0V0104m
Рис.2
В случае смены владельца автомобиля не-
обходимо, чтобы новому владельцу были пе-
реданы все ключи и кодовая карта (CODE
card).
001-034 DOBLO LUM RUS 1e 23/07/14 12.03 Pagina 5

F0V0003m
Рис.3
F0V0004m
Рис.4
Чтобы вновь убрать жало в корпус: ❒
держите нажатой кнопку B и поверните металлическое
жало A;
❒
отпустите кнопку B и до конца поверните металличе-
ское жало A, пока не услышите щелчок блокировки, под-
тверждающий правильное закрытие ключа. МЕХАНИЧЕСКИЙ КЛЮЧ, рис. 3
Металлическое жало A приводит в действие:
❒
замок зажигания;
❒
замки дверей;
❒
открытие/закрытие пробки топливного бака.
КЛЮЧ С ПУЛЬТОМ ДУ, рис. 4
(для исполнений/рынков, где предусмотрено)
Металлическое жало A приводит в действие:
❒
замок зажигания;
❒
замки дверей;
❒
открытие/закрытие пробки топливного бака.
Чтобы вынуть металлическое жало, нажмите кнопку В.
6
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
Нажимайте кнопку B, держа ключ на рас-
стоянии от тела, особенно от глаз и легко
повреждаемых предметов (например, одежды). Не
оставляйте ключ без присмотра, чтобы кто-ни-
будь и, особенно дети, не могли взять его в руки и
неосторожно нажать на кнопку.
ВНИМАНИЕ
001-034 DOBLO LUM RUS 1e 23/07/14 12.03 Pagina 6

CONOSCENZA
DEL
VEICOLOSICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZAMANUTENZIONE
E CURADATI TECNICI
INDICE7ЗНАКОМСТВО С
АВТОМОБИЛЕМСИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
F0V0022m
Рис.5
F0V0005m
Рис. 6
Замена батарейки в ключе с пультом
дистанционного управления, рис. 6
Замена батарейки выполняется следующим образом:❒
нажмите кнопку А и откройте металлическое жало В;
❒поверните винт С в положение
:
с помощью тонкой от-
вертки;
❒выньте батарейный отсек D и замените батарейку E, со-
блюдая полярность установки;❒вставьте батарейный отсек D в ключ и зафиксируйте его
в положении установкой винта C на символ
Á. Кнопка
Q
включает разблокировку всех дверей (включая
багажную дверь, распашные задние двери и боковые раз-
движные двери для исполнений/рынков, где это пред-
усмотрено).
Кнопка Áвключает блокировку всех дверей.
Кнопка Pвключает разблокировку багажной двери, зад-
них распашных дверей и боковых раздвижных дверей (в
зависимости от исполнений).
Разблокировка грузового отсека изнутри
автомобиля (грузовые исполнения)
Нажатием кнопки А, рис. 5, выполняется разблокировка
грузового отсека (задние распашные двери/багажная дверь
и боковые раздвижные двери) изнутри автомобиля. Горя-
щий световой индикатор означает наличие блокировки
грузового отсека.
Отработанные батарейки оказывают
вредное воздействие на окружающую среду,
поэтому их следует выбрасывать в специ-
альные емкости в соответствии с предпи-
саниями законодательной нормы; также батарей-
ки можно сдавать в сервисных центрах Fiat, кото-
рые обеспечат их уничтожение.
001-034 DOBLO LUM RUS 1e 23/07/14 12.03 Pagina 7

Включение устройства
Устройство включается автоматически на всех дверях при
двойном нажатии на кнопку
Áна ключе с пультом дистан-
ционного управления.
О выполненном включении устройства сигнализируют 2
мигания указателей поворота.
Устройство не включается при наличии одной или не-
скольких плохо закрытых дверей. Это сделано для того, что-
бы вошедший в автомобиль через открытую дверь чело-
век не остался запертым в салоне после закрытия двери.
Отключение устройства
Устройство автоматически выключается на всех дверях в
следующих случаях:
❒
при выполнении разблокировки дверей;
❒
при повороте ключа зажигания в положение MAR. Запрос на получение дополнительных пультов
дистанционного управления
Система может распознавать до 8 пультов дистанционно-
го управления. При необходимости получения нового пуль-
та обратитесь в сервисный центр Fiat, взяв с собой кодо-
вую карту (CODE card), удостоверение личности и доку-
менты, подтверждающие собственность на автомобиль.
УСТРОЙСТВО DEAD LOCK
(для моделей/рынков, где предусмотрено)
Это устройство безопасности, которое прерывает работу
внутренних ручек, препятствуя таким образом открытию
дверей изнутри салона в том случае, если сделана попыт-
ка взлома (например, разбито стекло).
Устройство dead lock является наилучшей системой защи-
ты от попыток взлома. Поэтому рекомендуется включать
его всякий раз, когда нужно покинуть припаркованный ав-
томобиль.
8
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
После включения устройства dead lock две-
ри автомобиля открыть изнутри нельзя,
поэтому, прежде чем выйти, убедитесь, что в ав-
томобиле нет людей.
ВНИМАНИЕ
Если разрядилась батарейка в ключе с ДУ,
устройство можно отключить только с
помощью введения металлического жала ключа в
замковый цилиндр дверей. В таком случае устрой-
ство продолжает действовать только для задних
дверей.
ВНИМАНИЕ
001-034 DOBLO LUM RUS 1e 23/07/14 12.03 Pagina 8

CONOSCENZA
DEL
VEICOLOSICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZAMANUTENZIONE
E CURADATI TECNICI
INDICE
ЗАМОК ЗАЖИГАНИЯКлюч можно поворачивать в 3 разных положения, рис. 7:❒
STOP: двигатель выключен, ключ можно вынуть, руле-
вая колонка блокирована. Некоторые электрические
устройства (например, радиоприемник, централизо-
ванное закрытие дверей и проч.) остаются в работе.
❒
MAR: положение движения. Могут работать все элек-
трические устройства.
❒
AVV: запуск двигателя (неустойчивое положение).
Замок зажигания оборудован предохранительной элек-
тронной системой, вынуждающей в случае несрабатыва-
ния запуска двигателя привести ключ в положение STOP,
прежде чем повторить пусковые операции.
F0V0006m
Рис.7
9ЗНАКОМСТВО С
АВТОМОБИЛЕМСИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
БЛОКИРОВКА РУЛЯ
Включение
Когда замок в положении STOP, выньте ключ и поверните
рулевое колесо вплоть до его блокировки.
Выключение
Слегка поверните рулевое колесо в момент поворота клю-
ча в положение MAR.
В случае повреждения замка зажигания (к
примеру, попытка угона) проверьте его ра-
боту в сервисном центре Fiat, прежде чем вновь
пользоваться автомобилем.
ВНИМАНИЕ
001-034 DOBLO LUM RUS 1e 23/07/14 12.03 Pagina 9

10
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
Никогда не вынимайте ключ, когда авто-
мобиль находится в движении. После пер-
вого же поворота рулевое колесо автоматически
заблокируется. Это правило действует всегда, да-
же во время буксировки автомобиля.
ВНИМАНИЕ
Категорически запрещается выполнять
любые постпродажные работы с после-
дующим повреждением рулевого управления или
рулевой колонки (например, установка противо-
угонной системы), что помимо ухудшения экс-
плуатационных качеств транспортного средства
и потери на него гарантии, может привести к воз-
никновению серьезных проблем, связанных с без-
опасностью, а также к несоответствию автомо-
биля омологации.
ВНИМАНИЕ
При выходе из автомобиля всегда выни-
майте ключ зажигания во избежание не-
осторожного включения устройств автомобиля
посторонними лицами. Не забывайте взводить
стояночный тормоз. Если автомобиль припар-
кован в гору, включите первую передачу; если ав-
томобиль припаркован на спуске, включите пе-
редачу заднего хода. Никогда не оставляйте де-
тей в автомобиле без присмотра.
ВНИМАНИЕ
001-034 DOBLO LUM RUS 1e 23/07/14 12.03 Pagina 10

11ЗНАКОМСТВО С
АВТОМОБИЛЕМСИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
ПАНЕЛЬ ПРИБОРОВ
Модели с цифровым дисплеем
A Спидометр (указатель скорости)
B Указатель уровня топлива с конт-
рольной лампой резерва
C Указатель температуры охлаждаю-
щей жидкости двигателя с конт-
рольной лампой максимальной
температуры
D Тахометр
E Цифровой дисплей
Исполнения с
многофункциональным
дисплеем
A Спидометр (указатель скорости)
B Указатель уровня топлива с конт-
рольной лампой резерва
C Указатель температуры охлаждаю-
щей жидкости двигателя с конт-
рольной лампой максимальной
температуры
D Тахометр
E Многофункциональный дисплей
F0V0401m
Рис.9
F0V0402m
Рис.10
001-034 DOBLO LUM RUS 1e 23/07/14 12.03 Pagina 11

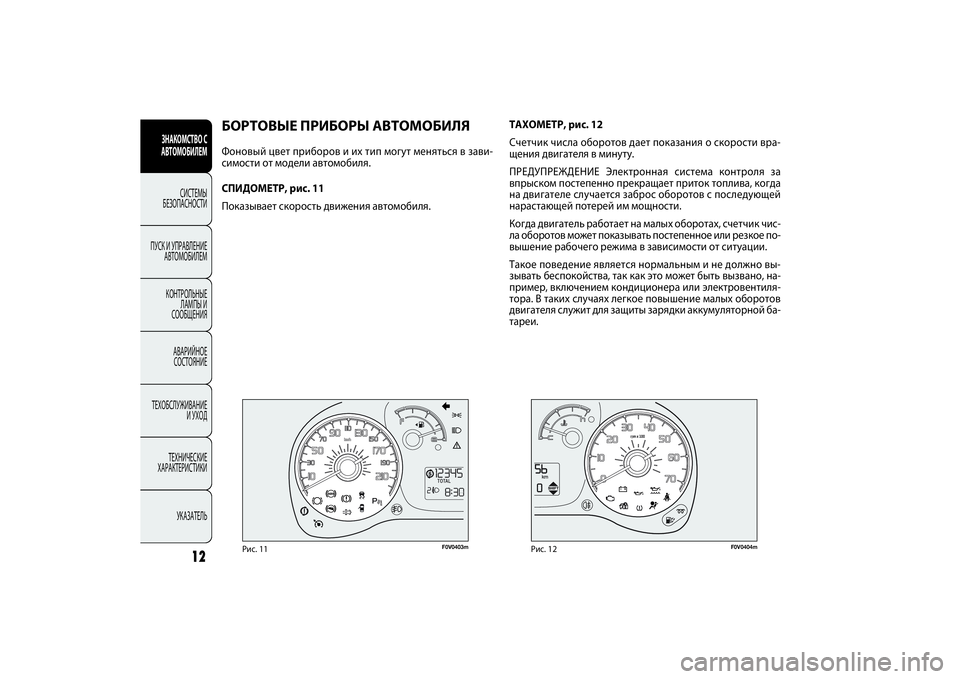

12
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
F0V0403m
Рис.11
F0V0404m
Рис.12
ТАХОМЕТР, рис. 12
Счетчик числа оборотов дает показания о скорости вра-
щения двигателя в минуту.
ПРЕДУПРЕЖДЕНИЕ Электронная система контроля за
впрыском постепенно прекращает приток топлива, когда
на двигателе случается заброс оборотов с последующей
нарастающей потерей им мощности.
Когда двигатель работает на малых оборотах, счетчик чис-
ла оборотов может показывать постепенное или резкое по-
вышение рабочего режима в зависимости от ситуации.
Такое поведение является нормальным и не должно вы-
зывать беспокойства, так как это может быть вызвано, на-
пример, включением кондиционера или электровентиля-
тора. В таких случаях легкое повышение малых оборотов
двигателя служит для защиты зарядки аккумуляторной ба-
тареи.
БОРТОВЫЕ ПРИБОРЫ АВТОМОБИЛЯ Фоновый цвет приборов и их тип могут меняться в зави-
симости от модели автомобиля.
СПИДОМЕТР, рис. 11
Показывает скорость движения автомобиля.
001-034 DOBLO LUM RUS 1e 23/07/14 12.03 Pagina 12
