Održavanje i briga
Korisniko održavanje
3. Odvojite žarulju tako da je izvuete.
4. Montirajte novu žarulju obrnutim
redoslijedom od onog prilikom
uklanjanja.
tZamjena žarulja unutarnjih
svjetala
Gornje svjetlo (prednje)/svjetla za
itanje karte, Stražnje svjetlo za itanje
karte, Svjetla osobnog zrcala*
1. Umotajte mali odvija s obinom
plosnatom glavom u mekanu krpu kako
biste sprijeili ošteenje lea, zatim
pažljivo uklonite lee tako što ete
pažljivo podignuti rub lee odvijaem s
obinom plosnatom glavom.
2. Odvojite žarulju tako da je izvuete.
Gornje svjetlo (prednje)/svjetla za
itanje karteStražnja svjetla za itanje karte
*Neki modeli.

6-57
Održavanje i briga
Korisniko održavanje
Svjetla osobnih zrcala
3. Montirajte novu žarulju obrnutim
redoslijedom od onog prilikom
uklanjanja.
Svjetlo prtljažnika
1. Umotajte mali odvija s obinom
plosnatom glavom u mekanu krpu
kako
biste sprijeili ošteenje lea,
zatim pažljivo uklonite jedinicu s
leom tako što ete pažljivo podignuti
rub lee odvijaem s obinom
plosnatom glavom.2. Iskljuite elektrini prikljuak iz
žarulje tako da pritisnete jeziac
prikljuka i izvuete prikljuak.
3. Odvojite žarulju tako da je izvuete.
4. Montirajte novu žarulju obrnutim
redoslijedom od onog prilikom
uklanjanja.
Prilikom zamjene žarulje uvijek
najprije odvojite konektor. Inae može
doi do kratkog spoja u elektrinim i
elektronikim ureajima.
OPREZ

6-58
Održavanje i briga
Korisniko održavanje
Elektrini sustav vozila zaštien je
osiguraima.
Ako svjetla, dodatna oprema ili
upravljaki ureaji ne rade, provjerite
odgovarajui osigura strujnog kruga.
Ako osigura pregori, unutrašnji element
e se otopiti.
Ako isti osigura opet izgori, ne koristite
sustav i posavjetujte se što prije sa
strunim mehaniarom, preporuujemo
ovlaštenog Mazdinog servisera.

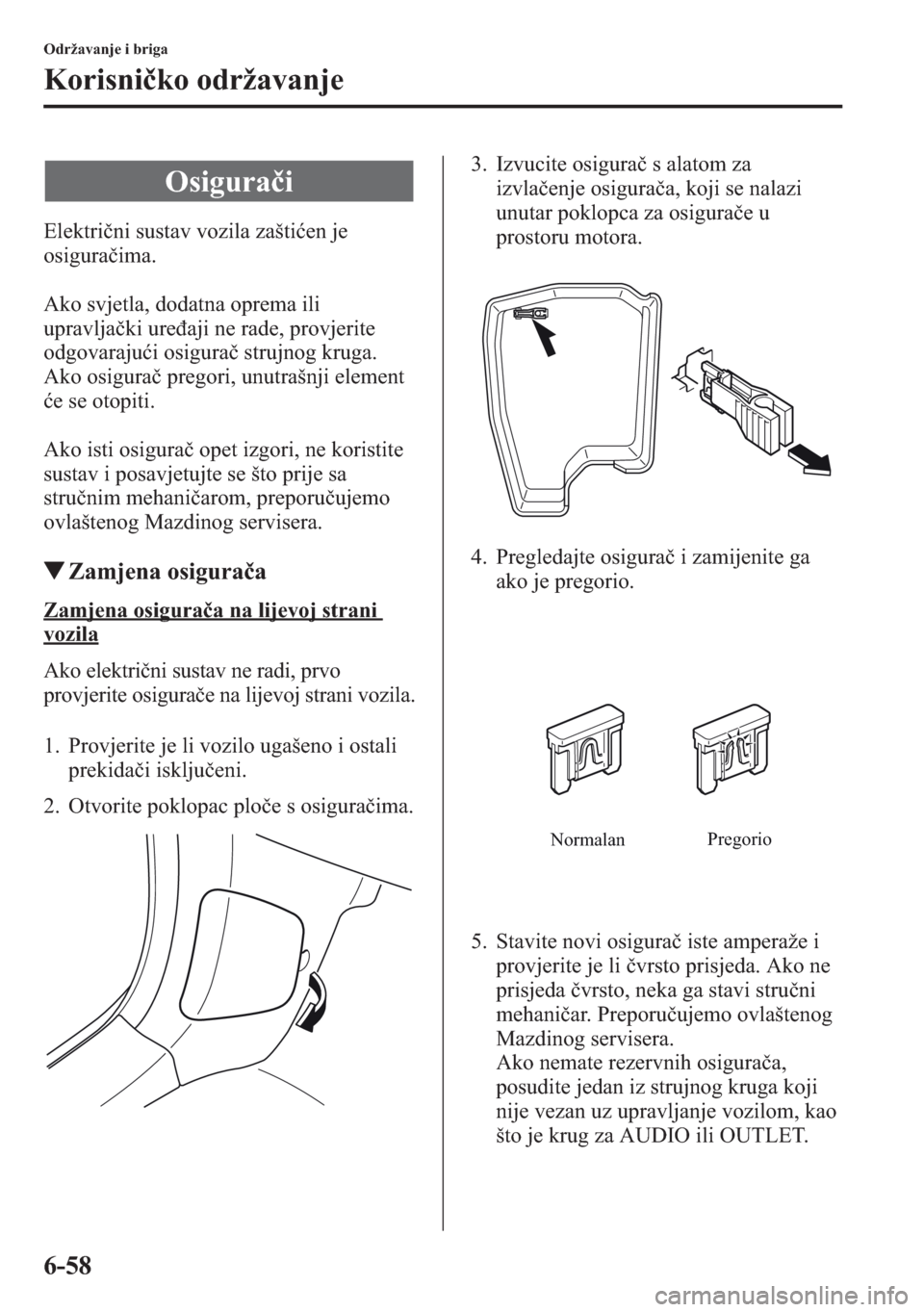

tZamjena osiguraa
Zamjena osiguraa na lijevoj strani
vozila
Ako elektrini sustav ne radi, prvo
provjerite osigurae na lijevoj strani vozila.
1. Provjerite je li vozilo ugašeno i ostali
prekidai iskljueni.
2. Otvorite poklopac ploe s osiguraima.3. Izvucite osigura s alatom za
izvlaenje osiguraa, koji se nalazi
unutar poklopca za osigurae u
prostoru motora.
4. Pregledajte osigura i zamijenite ga
ako je pregorio.
5. Stavite novi osigura iste amperaže i
provjerite je li vrsto prisjeda. Ako ne
prisjeda vrsto, neka ga stavi struni
mehaniar. Preporuujemo ovlaštenog
Mazdinog servisera.

Ako nemate rezervnih osiguraa,
posudite jedan iz strujnog kruga koji
nije vezan uz upravljanje vozilom, kao
što je krug za AUDIO ili OUTLET.
Osigurai
NormalanPregorio

6-59
Održavanje i briga
Korisniko održavanje
6. Vratite poklopac i provjerite je li dobro
privršen.
Zamjena osiguraa ispod poklopca
motora
Ako prednja svjetla ili elektrini dijelovi
ne rade, a osigurai u kabini nisu
pregorjeli, provjerite osigurae ispod
poklopca motora. Ako je osigura
pregorio, mora se zamijeniti. Slijedite ove
korake:
1. Provjerite je li vozilo ugašeno i ostali
prekidai iskljueni.
2. Uklonite poklopac kutije za osigurae.3. Ako je pregorio bilo koji osigura
osim GLAVNOG, zamijenite ga novim
s istom amperažom.
4. Vratite poklopac i provjerite je li dobro
privršen. Osigura uvijek zamijenite originalnim
Mazdinim osiguraem ili nekim drugim
iste vrijednosti. U protivnom možete
oštetiti elektrini sustav.
OPREZ
Nemojte sami mijenjati glavni
osigura. Neka zamjenu obavi
ovlašteni Mazdin serviser:
Opasno je da sami mijenjate osigura,
jer je nazivna struja GLAVNOG
osiguraa visoka. Nepropisna
zamjena može izazvati strujni udar ili
kratki spoj, što može izazvati požar.
Normalan
Pregorio
UPOZORENJE

6-60
Održavanje i briga
Korisniko održavanje
tOpis ploe s osiguraima
Kutija s osiguraima (u prostoru motora)
OPISVRIJEDNOSTI
OSIGURAAZA—TIENA KOMPONENTA
1 ADD FAN GE 30 A Ventilator*
2 IG2 30 A Za zaštitu raznih strujnih krugova
3 INJECTOR 30 A Sustav upravljanja motorom*
4 FAN DE 40 A Ventilator*
5 P.WINDOW1 30 A Elektrini prozori*
6— — —
7 ADD FAN DE 40 A Ventilator*
8 EVVT 20 A Sustav upravljanja motorom*
9 ODMAG 40 A Odleiva stražnjeg prozora
10 DCDC DE 40 A Za zaštitu raznih strujnih krugova*
11 FAN GE 30 A Ventilator*
12 — — —
13 — — —
14 — — —
15 ENG.MAIN 40 A Sustav upravljanja motorom
16 ABS/DSC M 50 A ABS, dinamini sustav kontrole stabilnosti
17 50 A Za zaštitu raznih strujnih krugova*
*Neki modeli.

6-61
Održavanje i briga
Korisniko održavanje
*1 S ksenonskim svjetlima
*2 S halogenim svjetlima
OPISVRIJEDNOSTI
OSIGURAAZAŠTIENA KOMPONENTA
18 WIPER 20 A Brisa i pera vjetrobranskog stakla
19 HEATER 40 A Klima ureaj
20 DCDC REG 30 A Za zaštitu raznih strujnih krugova*
21 ENGINE.IG1 7,5 A Sustav upravljanja motorom
22 C/U IG1 15 A Za zaštitu raznih strujnih krugova
23 H/L LOW L HID L 15 A
Prednja svjetla (LH)
*1, kratko prednje svjetlo (LH)*2
24 H/L LOW R 15 A
Kratko prednje svjetlo (RH)*2
25 ENGINE3 15 A Sustav upravljanja motorom
26 ENGINE2 15 A Sustav upravljanja motorom
27 ENGINE1 15 A Sustav upravljanja motorom
28 AT 15 A Sustav upravljanja mjenjaem
29 P/PRANJE 20 A Pera prednjih svjetala*
30 A/C 7,5 A Klima ureaj
31 PUMPA 15 A Sustav upravljanja mjenjaem*
32 STOP 10 A Koiona svjetla, stražnje svjetlo za maglu*
33 R.WIPER 15 A Brisa stražnjeg prozora
34 H/L HI 20 A
Snop dugih svjetala
*2
35 HID R 15 A
Prednja svjetla (RH)*1
36 FOG 15 A Prednja svjetla za maglu*
37 7,5 A Sustav upravljanja motorom
38 AUDIO2 7,5 A Audio sustav
39 GLOW SIG 5 A Sustav upravljanja motorom*
40 METER2 7,5 A Ploa s instrumentima*
41 METER1 10 A Ploa s instrumentima
42 SRS1 7,5 A Zrani jastuk
43 BOSE 25 A
Model sustava sa zvunom opremom Bose
®*
44 AUDIO1 15 A Audio sustav
45 ABS/DSC S 30 A ABS, dinamini sustav kontrole stabilnosti
46 FUEL PUMP 15 A Sustav za gorivo*
47 FUEL WARM 25 A Grija za gorivo*
48 TAIL 15 A
Stražnja svjetla, pozicijska svjetla, svjetla za registarsku ploicu
49 — — —
50 OPASNOST 25 A Treperea svjetla za opasnost, svjetla pokazivaa smjera
51 DRL 15 A —
52 R.OUTLET2 15 A Utinice za dodatke
53 HORN 15 A Sirena
54 ROOM 15 A Stropno svjetlo
*Neki modeli.

6-62
Održavanje i briga
Korisniko održavanje
Blok osiguraa (lijeva strana)
OPISVRIJEDNOSTI
OSIGURAAZAŠTIENA KOMPONENTA
1 P.SEAT D 30 A Sjedalo s elektromotorom*
2 P.WINDOW3 30 A Elektrini prozori*
3 R.OUTLET3 15 A —
4 P.WINDOW2 25 A Elektrini prozori
5 SRS2/ESCL 15 A Elektronika blokada upravljaa
6 S.ZAKLJUAVANJE 25 A Elektrino zakljuavanje vrata
7 SEAT WARM 20 A Grija sjedala*
8 SUNROOF 10 A Krovni prozor*
9 F.OUTLET 15 A Utinice za dodatke*
10 ZRCALO 7,5 A Elektrino podešavanje zrcala
11 R.OUTLET1 15 A Utinice za dodatke
12 — — —
13 — — —
14 — — —
15 — — —
16 — — —
17 M.DEF 7,5 A Odleiva zrcala*
18 — — —
19 — — —
*Neki modeli.

6-63
Održavanje i briga
Korisniko održavanje
OPISVRIJEDNOSTI
OSIGURAAZAŠTIENA KOMPONENTA
20 AT IND 7,5 A Pokazatelj pomaka automatskog mjenjaa*
2 1 P. S E AT P 3 0 A —
*Neki modeli.
