2013 MAZDA MODEL CX-5 Upute za uporabu (in Crotian)

4-160
Tijekom vožnje
Monitor za stražnji pregled
(Vrsta prikaza pomonih linija za predvien put vozila)
Vožnja unatrag blizu trodimenzionalnog predmeta
Kod vožnje unatrag blizu viseeg predmeta, vozilo može udariti predmet ak i ako
predviena linija ne dodiruje predmet na ekranu. Položaj predmeta prikazan na ekranu
razliit je od stvarnog položaja zato što su predviene linije smjera na zaslonu prikazane
na
temelju ravne površine ceste. Kod parkiranja unatrag blizu viseeg predmeta osobno
provjerite uvjete sa stražnje strane.
tPodešavanje kvalitete slike
Podešavanje kvalitete slike može se izvesti dok je ruica mjenjaa u položaju za vožnju
unatrag (R).
Možete podesiti etiri postavke: svjetlinu, kontrast, boju i nijansu. Kod podešavanja
obratite dovoljno pozornosti na okolinu vozila.
1. Pritisnite gumb za podešavanje ( ) kako bi se prikazao zaslon za podešavanje
kvalitete slike.
2. Dodirnite zaslonske gumbe i kako biste promijenili postavljenu vrijednost.
Uvijek podešavajte kvalitetu slike monitora za stražnji pregled dok je vozilo
zaustavljeno:
Kvalitetu slike monitora za stražnji pregled nemojte podešavati dok upravljate
vozilom. Podešavanje kvalitete slike monitora za stražnji pregled poput svjetline,
kontrasta, boje i nijanse dok upravljate vozilom je opasno jer može omesti vašu pažnju
od upravljanja vozilom, što može dovesti do nezgode.
(prikaz na zaslonu) (stvarni pogled)
UPOZORENJE

4-161
Tijekom vožnje
Monitor za stražnji pregled
Dodirnite zaslonski gumb kako biste se vratili na zaslon sa slikom kamere.
Resetiraj
Sve vrijednosti postavki zaslona mogu se ponovo postaviti na poetne vrijednosti.
1. Pritisnite gumb za podešavanje ( ) kako bi se prikazao zaslon za podešavanje
kvalitete slike.
2. Dodirnite zaslonski gumb .
3. Dodirnite zaslonski gumb .

4-162
Tijekom vožnje
Sustav senzora za parkiranje
Sustav parkirnog senzora koristi ultrazvune senzore za detekciju prepreka oko vozila za
vrijeme parkiranja vozila u garaži ili paralelnog parkiranja kad se vozilo kree brzinom od
oko 10 km/h ili manje. Sustav je opremljen ureajem za pomo koji signalnim zvukom i
indikatorom za detekciju prepreke obavještava vozaa o približnoj udaljenosti od vozila do
okolnih prepreka*.
Sustav senzora za parkiranje*
Nemojte se u potpunosti oslanjati na sustav senzora i obavezno za vrijeme vožnje
vizualno provjerite sigurnost oko vozila.
Sustav može pomoi vozau vozila prilikom parkiranja pri vožnji unaprijed i unatrag.
Domet detekcije senzora je ogranien, stoga vožnja vozila samo uz oslanjanje na
senzore može dovesti do nezgode. Uvijek za vrijeme vožnje vizualnim putem potvrdite
sigurnost oko vozila.
Prednji senzor
Prednji kutni senzorStražnji senzor
Stražnji kutni senzor
UPOZORENJE
*Neki modeli.

4-163
Tijekom vožnje
Sustav senzora za parkiranje
NAPOMENA
•Nemojte montirati nikakve pomone ureaje u dometu senzora za detekciju. Oni
mogu utjecati na rad sustava.
•Ovisno o vrsti smetnje i uvjetima u okruženju, domet detekcije senzora može se
suziti ili senzori nee moi detektirati prepreke.
•Sustav nee raditi kako treba pod sljedeim okolnostima:
• Blato, led ili snijeg se hvataju na podruje senzora (ponovno normalno radi kad
se odstrane).
• Podruje senzora je smrznuto (ponovno normalno radi kad se led otopi).
• Senzor je prekriven rukom.
• Senzor je jako udaren.
• Vozilo se dosta nagnulo.
• U krajnje vruim i hladnim vremenskim uvjetima.
• Vozilo se upravljalo preko neravnina, kosina, šljunka ili travnatih površina.
• Sve što stvara ultrazvuk je blizu vozila, poput sirene drugog vozila, zvuka motora
na motociklu, zvuka zrane konice velikog vozila ili drugih senzora vozila.
• Vozilo se vozi na pljusku ili u cestovnim uvjetima u kojima vozilo tijekom vožnje
zapljuskuje voda.
• Komercijalno dostupno krilo ili antena za radio prijamnik montirani su na vozilo.
• Vozilo se kree prema visokom ili kvadratnom rubnjaku.
• Prepreka je preblizu senzora.
•Prepreke ispod odbojnika ne mogu se detektirati. Prepreke koje su niže od odbojnika
ili tanje od onih koje su poetno detektirane i više se ne detektiraju jer im je vozilo
preblizu.
•Sljedee vrste prepreka ne mogu se detektirati:
• Tanki predmeti. kao što je žica ili uže
• Stvari koje upijaju ultrazvune valove, kao što je pamuk ili snijeg
• Kutno oblikovani predmeti
• Vrlo visoki predmeti i oni koji su široki pri vrhu
• Mali i kratki predmeti
•Neka sustav uvijek pregleda struni serviser, preporuujemo ovlaštenog Mazdinog
servisera, ako je došlo do udarca u odbojnike ili manje nezgode. Ako su senzori
zakrenuti, nee moi detektirati prepreke.
•Ako se zvuk ne oglasi ili signalno svjetlo ne zasvijetli kad je sklopka senzora za
pomo pri parkiranju ukljuena, možda postoji neispravnost u sustavu. Zatražite
savjet strunog servisera, preporuujemo ovlaštenog Mazdinog servisera.

4-164
Tijekom vožnje
Sustav senzora za parkiranje
tDomet detekcije senzora
Senzori detektiraju prepreku unutar sljedeeg opsega.
NAPOMENA
•Sustav je možda neispravan ako se uje zvuni signal koji oznaava neispravnost
sustava i signalno svjetlo treperi. Zatražite savjet strunog servisera, preporuujemo
ovlaštenog Mazdinog servisera.
•Zvuni signalizator kojim se daje zvuni signal možda nee raditi ako je temperatura
krajnje niska ili su se na podruje senzora uhvatili blato, led ili snijeg. Odstranite
strane tvari iz podruja senzora.
•Kod postavljanja kuke za prikolicu, zatražite savjet strunog servisera,
preporuujemo ovlaštenog Mazdinog servisera.
Raspon detekcije prednjeg senzora
Raspon detekcije prednjeg kutnog senzoraRaspon detekcije stražnjeg senzora Raspon detekcije stražnjega kutnog senzoraBJedinica: cm
A
D
OA: Oko 50
B: Oko 50
C: Oko 100
D: Oko 150

4-165
Tijekom vožnje
Sustav senzora za parkiranje
tRad sustava senzora za pomo pri parkiranju
Sklopka se može aktivirati kad je paljenje postavljeno na položaj ON, ruica mjenjaa je u
bilo kojem položaju osim vožnje unatrag (R), a brzina vozila je manja od približno 10 km/h.
Kad se pritisne sklopka senzora za parkiranje, zaut e se zvuk i prikazat e se indikator za
detekciju prepreke* na audio zaslonu, a signalno svjetlo na sklopki e zasvijetliti.
Uvjet detekcije senzora
Sustav se može koristiti kad je ukljueno paljenje, a sklopka senzora za pomo pri
parkiranju ukljuena.
Sustav e se aktivirati kad se ruica mjenjaa postavi u položaj za vožnju unatrag (R).
Senzori detektiraju prepreku pod sljedeim uvjetima:
Sustav se iskljuuje u sljedeim uvjetima:
•Sklopka senzora za parkiranje je pritisnuta dok senzor za parkiranje radi.
•Brzina vozila je 10 km/h ili vea.
NAPOMENA
Ako je rad sustava obustavljen, nee se automatski ponovo pokrenuti ak i ako se brzina
vozila smanji na 10 km/h ili manje.
SenzorStanje
Prednji senzorRuica mjenjaa je u bilo kojem položaju osim za vožnju unatrag (R) i brzina vozila
iznosi približno oko 10 km/h ili manje.
Prednji kutni senzor Brzina vozila je oko 10 km/h ili manja.
Stražnji senzor Ruica mjenjaa brzina nalazi se u vožnji unatrag (R).
Stražnji kutni senzorRuica mjenjaa je u vožnji unatrag (R) i brzina vozila iznosi približno oko 10 km/h
ili manje.
Signalno svjetlo
*Neki modeli.

4-166
Tijekom vožnje
Sustav senzora za parkiranje

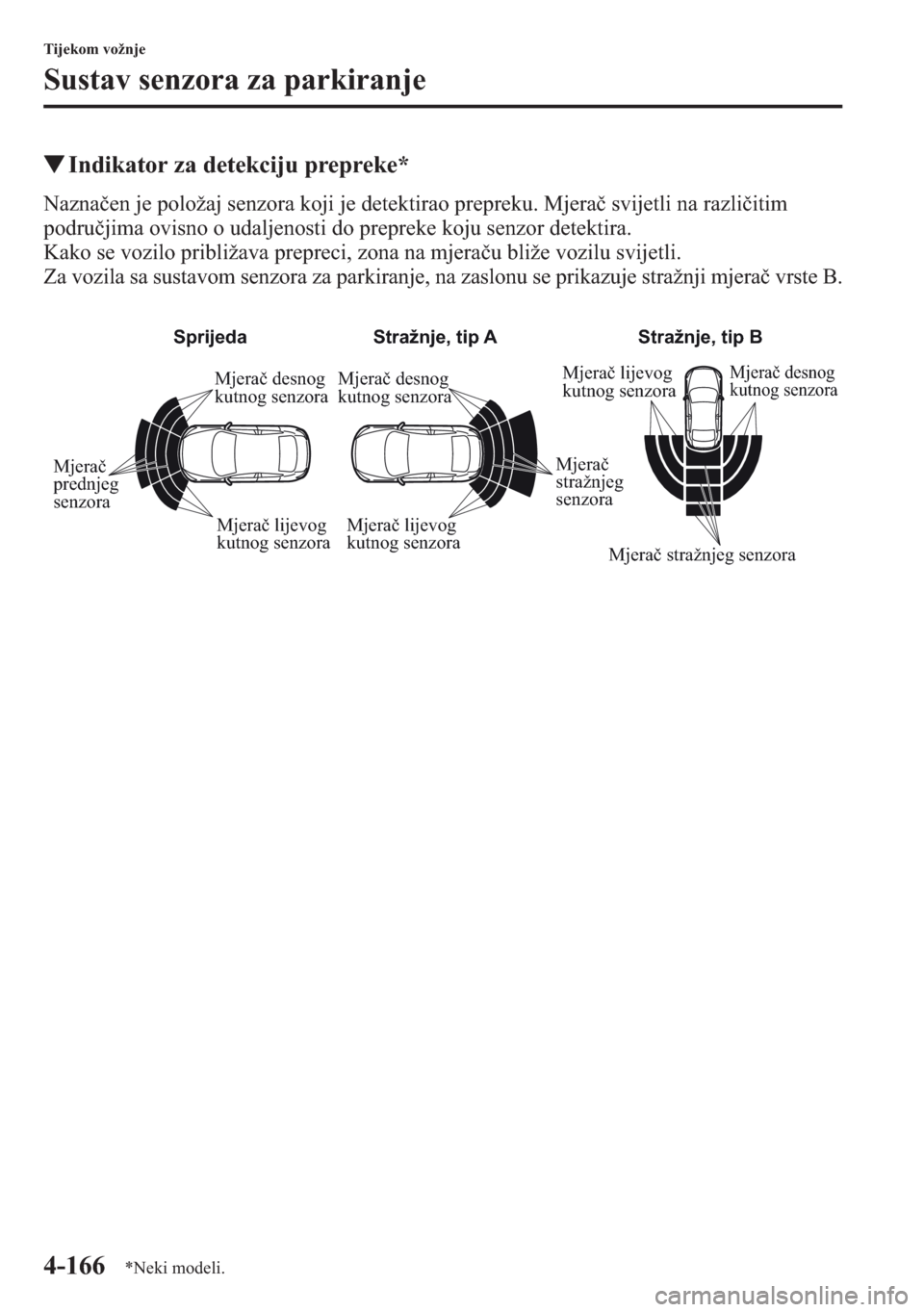

tIndikator za detekciju prepreke*
Naznaen je položaj senzora koji je detektirao prepreku. Mjera svijetli na razliitim
podrujima ovisno o udaljenosti do prepreke koju senzor detektira.
Kako se vozilo približava prepreci, zona na mjerau bliže vozilu svijetli.
Za vozila sa sustavom senzora za parkiranje, na zaslonu se prikazuje stražnji mjera vrste B.
Sprijeda Stražnje, tip A Stražnje, tip B
Mjerač desnog
kutnog senzora
Mjerač lijevog
kutnog senzora Mjerač
prednjeg
senzoraMjerač
stražnjeg
senzora
Mjerač lijevog
kutnog senzoraMjerač lijevog
kutnog senzora Mjerač desnog
kutnog senzora
Mjerač desnog
kutnog senzora
Mjerač stražnjeg senzora
*Neki modeli.

4-167
Tijekom vožnje
Sustav senzora za parkiranje
Obavijest o problemu sustava
Ako doe do bilo kakvih problema naznaenih u sljedeoj tablici, voza e biti obaviješten
o problemu ovisno o vrsti sustava, kao što je prikazano.
Indikator detekcijeRješenjePrednji/stražnji vrste AStražnje, tip B
OdvojenostMožda postoji neispravnost u
sustavu. Neka vozilo u najkraem
moguem roku pregleda struni
serviser, preporuujemo ovlaštenog
Mazdinog servisera.
Kvar sustavaMožda postoji neispravnost u
sustavu. Neka vozilo u najkraem
moguem roku pregleda struni
serviser, preporuujemo ovlaštenog
Mazdinog servisera.
Mraz/prljavštinaPrema prikazanoj indikaciji za
detekciju prepreka, strane tvari
mogu biti na podruju senzora. Ako
se sustav ne oporavi, neka vozilo
pregleda struni serviser,
preporuujemo ovlaštenog
Mazdinog servisera.
