4-40
Tijekom vožnje
Ploa s instrumentima i prikaz
SignalSvjetla upozorenja/signalna svjetlaStranica
Pokazatelj upozorenja za automatski mjenja 4-53
Pokazatelj neispravnosti servo upravljaa 4-54
Svjetlo upozorenja zranog jastuka/sustava zatezaa prednjeg
sigurnosnog pojasa4-54
Svjetlo upozorenja niske razine goriva 4-55
Signalno svjetlo upozorenja sigurnosnog pojasa 4-55
Pokazatelj upozorenja za pritvorena vrata 4-57
Pokazatelj upozorenja za pritvorena stražnja vrata 4-57
Pokazatelj upozorenja za brzinu vozila 4-30
Pokazatelj upozorenja niske razine tekuine za pranje 4-58
Svjetlo upozorenja sustava za nadzor tlaka u gumama 4-58
Upozorenje za KEY (klju) 4-60
Svjetlo upozorenja za sustav dugih svjetala (naranasto) (HBC)/Signalno
svjetlo (zeleno)4-62
Svjetlosni pokazatelj za grija 4-62
Pokazatelj za dizelski filtar za estice ai 4-63

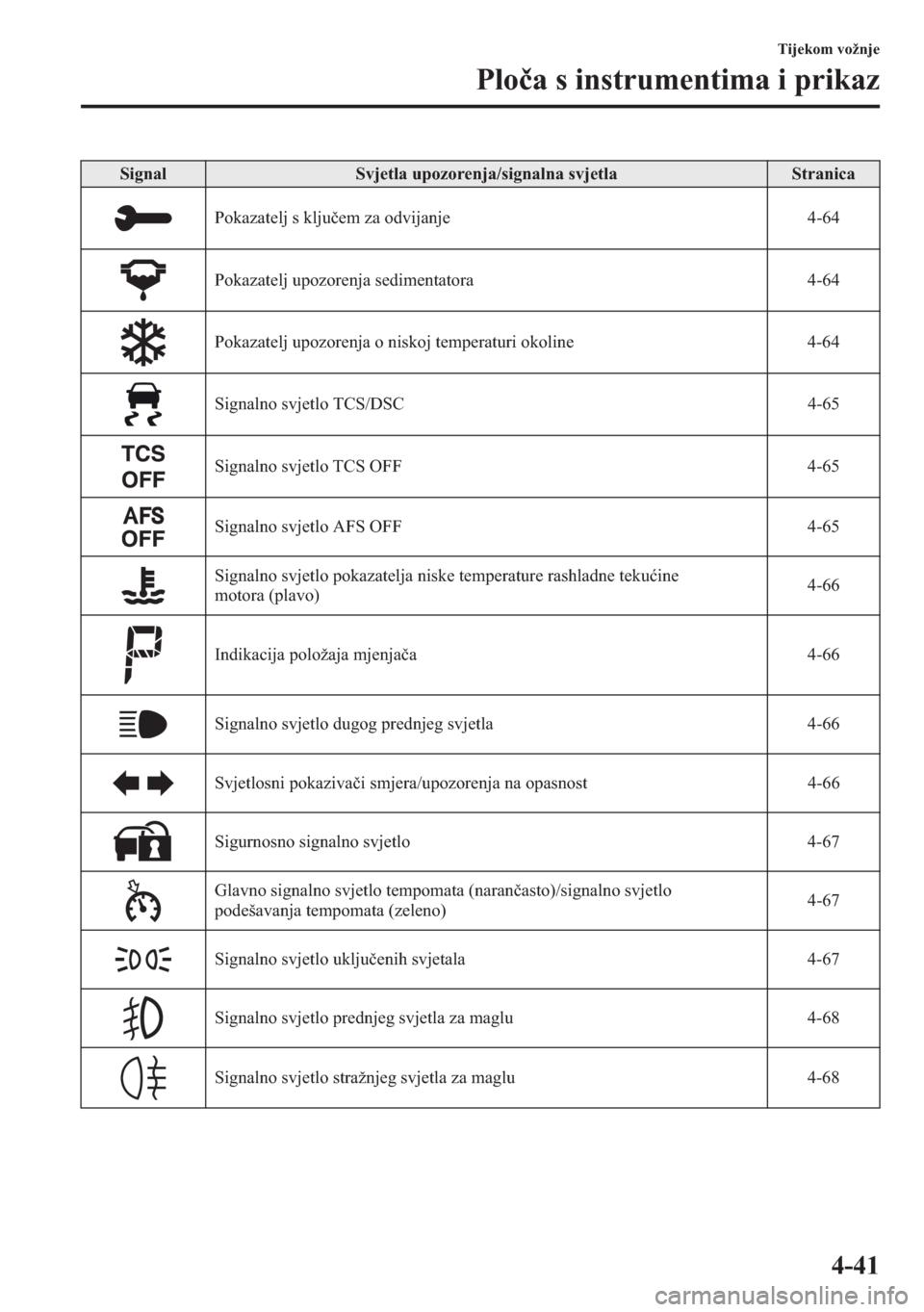

4-41
Tijekom vožnje
Ploa s instrumentima i prikaz
SignalSvjetla upozorenja/signalna svjetlaStranica
Pokazatelj s kljuem za odvijanje 4-64
Pokazatelj upozorenja sedimentatora 4-64
Pokazatelj upozorenja o niskoj temperaturi okoline 4-64
Signalno svjetlo TCS/DSC 4-65
Signalno svjetlo TCS OFF 4-65
Signalno svjetlo AFS OFF 4-65
Signalno svjetlo pokazatelja niske temperature rashladne tekuine
motora (plavo)4-66
Indikacija položaja mjenjaa 4-66
Signalno svjetlo dugog prednjeg svjetla 4-66
Svjetlosni pokazivai smjera/upozorenja na opasnost 4-66
Sigurnosno signalno svjetlo 4-67
Glavno signalno svjetlo tempomata (naranasto)/signalno svjetlo
podešavanja tempomata (zeleno)4-67
Signalno svjetlo ukljuenih svjetala 4-67
Signalno svjetlo prednjeg svjetla za maglu 4-68
Signalno svjetlo stražnjeg svjetla za maglu 4-68

4-42
Tijekom vožnje
Ploa s instrumentima i prikaz
tVr s t a B
SignalSvjetla upozorenja/signalna svjetlaStranica
Glavno svjetlo upozorenja 4-45
Upozoravajue svjetlo koionog sustava 4-45
Upozoravajue svjetlo za ABS 4-46
Upozoravajue svjetlo sustava za napajanje 4-47
Svjetlo upozorenja za motorno ulje 4-47
Svjetlo provjere motora 4-48
Svjetlo upozorenja visoke temperature rashladnog sredstva motora (crveno) 4-48
Svjetla upozorenja za funkciju i-stop (naranasto)/Signalno svjetlo (zeleno) 4-49
Svjetlo upozorenja za sustav za nadzor vozila u pozadini (RVM)
(naranasto)/Signalno svjetlo (zeleno)4-51
Svjetlo upozorenja za sustav upozorenja za napuštanje trake (LDWS)
(naranasto)/Signalno svjetlo (zeleno)4-51
Svjetlo upozorenja za 4WD 4-52
Upozoravajuća/signalna svjetla pojavit će se u svakom označenom području

4-43
Tijekom vožnje
Ploa s instrumentima i prikaz
SignalSvjetla upozorenja/signalna svjetlaStranica
Upozoravajue svjetlo automatskog mjenjaa 4-53
Svjetlo kvara servo upravljaa 4-54
Svjetlo upozorenja zranog jastuka/sustava zatezaa prednjeg
sigurnosnog pojasa4-54
Svjetlo upozorenja niske razine goriva 4-55
Signalno svjetlo upozorenja sigurnosnog pojasa 4-55
Upozoravajue svjetlo za pritvorena vrata 4-57
Upozoravajue svjetlo brzine od 120 km/h 4-58
Pokazatelj upozorenja za brzinu vozila 4-30
Upozoravajue svjetlo niske razine tekuine za pranje 4-58
Svjetlo upozorenja sustava za nadzor tlaka u gumama 4-58
Svjetlo upozorenja za KLJU (crveno)/Signalno svjetlo (zeleno) 4-60
Svjetlo upozorenja za sustav dugih svjetala (naranasto) (HBC)/Signalno
svjetlo (zeleno)4-62
Svjetlosni pokazatelj za grija 4-62
Signalno svjetlo za dizelski filtar za estice ai 4-63
Svjetlo pokazatelja za klju za odvijanje 4-64
Pokazatelj upozorenja o niskoj temperaturi okoline 4-64

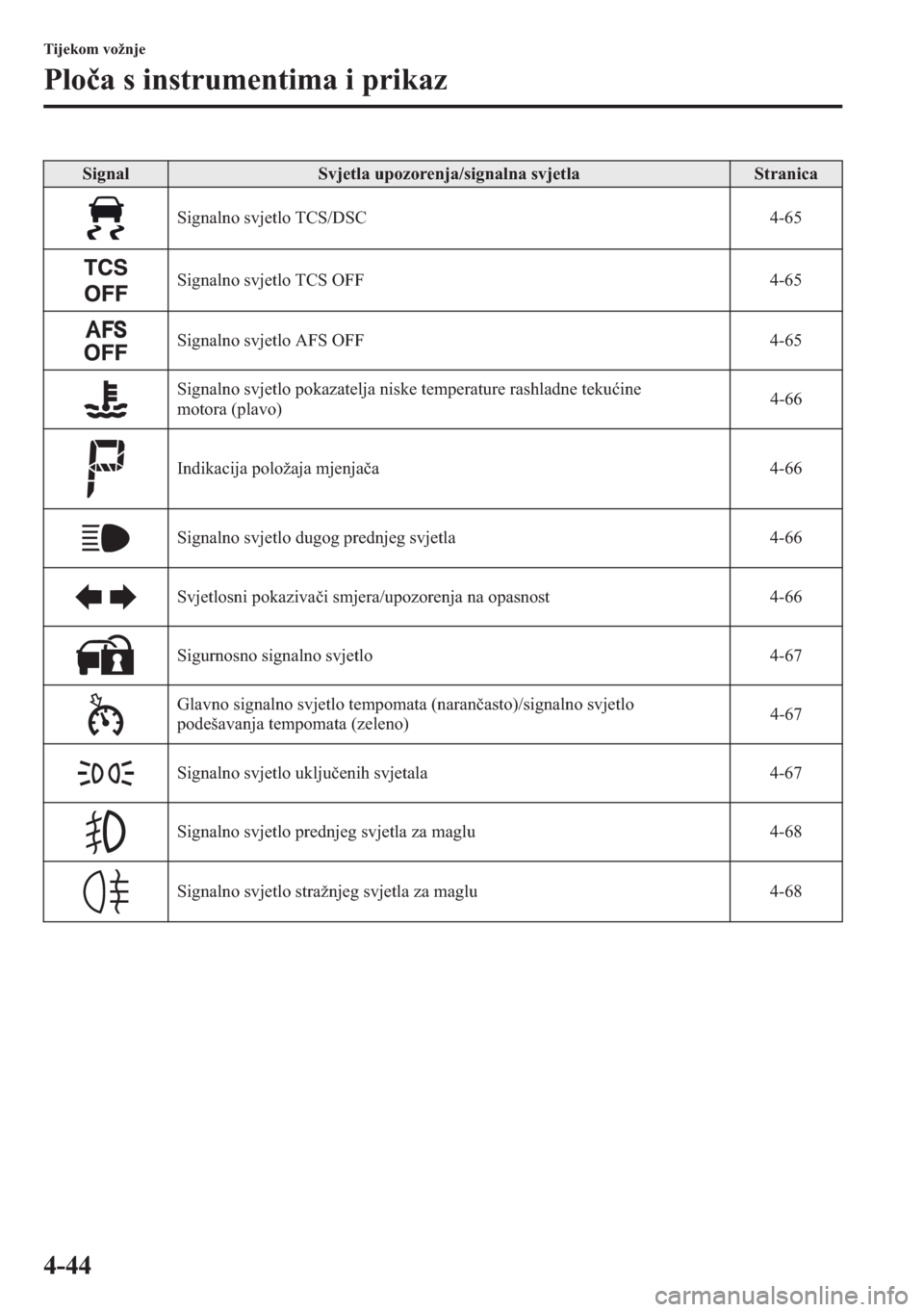

4-44
Tijekom vožnje
Ploa s instrumentima i prikaz
SignalSvjetla upozorenja/signalna svjetlaStranica
Signalno svjetlo TCS/DSC 4-65
Signalno svjetlo TCS OFF 4-65
Signalno svjetlo AFS OFF 4-65
Signalno svjetlo pokazatelja niske temperature rashladne tekuine
motora (plavo)4-66
Indikacija položaja mjenjaa 4-66
Signalno svjetlo dugog prednjeg svjetla 4-66
Svjetlosni pokazivai smjera/upozorenja na opasnost 4-66
Sigurnosno signalno svjetlo 4-67
Glavno signalno svjetlo tempomata (naranasto)/signalno svjetlo
podešavanja tempomata (zeleno)4-67
Signalno svjetlo ukljuenih svjetala 4-67
Signalno svjetlo prednjeg svjetla za maglu 4-68
Signalno svjetlo stražnjeg svjetla za maglu 4-68

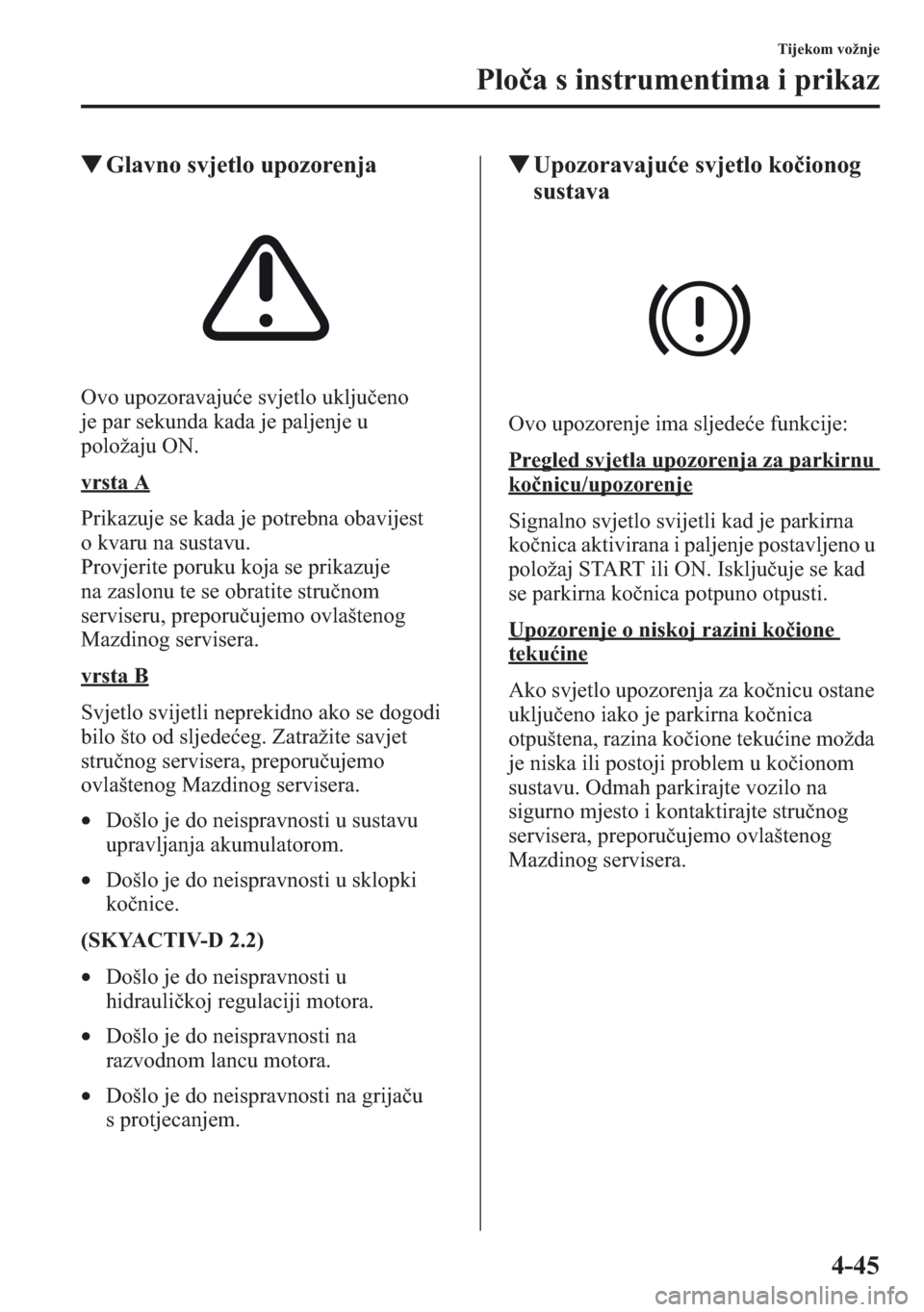

4-45
Tijekom vožnje
Ploa s instrumentima i prikaz
tGlavno svjetlo upozorenja
Ovo upozoravajue svjetlo ukljueno
je par sekunda kada je paljenje u
položaju ON.
vrsta A
Prikazuje se kada je potrebna obavijest
o kvaru na sustavu.
Provjerite poruku koja se prikazuje
na zaslonu te se obratite strunom
serviseru, preporuujemo ovlaštenog
Mazdinog servisera.
vrsta B
Svjetlo svijetli neprekidno ako se dogodi
bilo što od sljedeeg. Zatražite savjet
strunog servisera, preporuujemo
ovlaštenog Mazdinog servisera.
•Došlo je do neispravnosti u sustavu
upravljanja akumulatorom.
•Došlo je do neispravnosti u sklopki
konice.
(SKYACTIV-D 2.2)
•Došlo je do neispravnosti u
hidraulikoj regulaciji motora.
•Došlo je do neispravnosti na
razvodnom lancu motora.
•Došlo je do neispravnosti na grijau
s protjecanjem.
tUpozoravajue svjetlo koionog
sustava
Ovo upozorenje ima sljedee funkcije:
Pregled svjetla upozorenja za parkirnu
konicu/upozorenje
Signalno svjetlo svijetli kad je parkirna
konica aktivirana i paljenje postavljeno u
položaj START ili ON. Iskljuuje se kad
se parkirna konica potpuno otpusti.
Upozorenje o niskoj razini koione
tekuine
Ako svjetlo upozorenja za konicu ostane
ukljueno iako je parkirna konica
otpuštena, razina koione tekuine možda
je niska ili postoji problem u koionom
sustavu. Odmah parkirajte vozilo na
sigurno mjesto i kontaktirajte strunog
servisera, preporuujemo ovlaštenog
Mazdinog servisera.

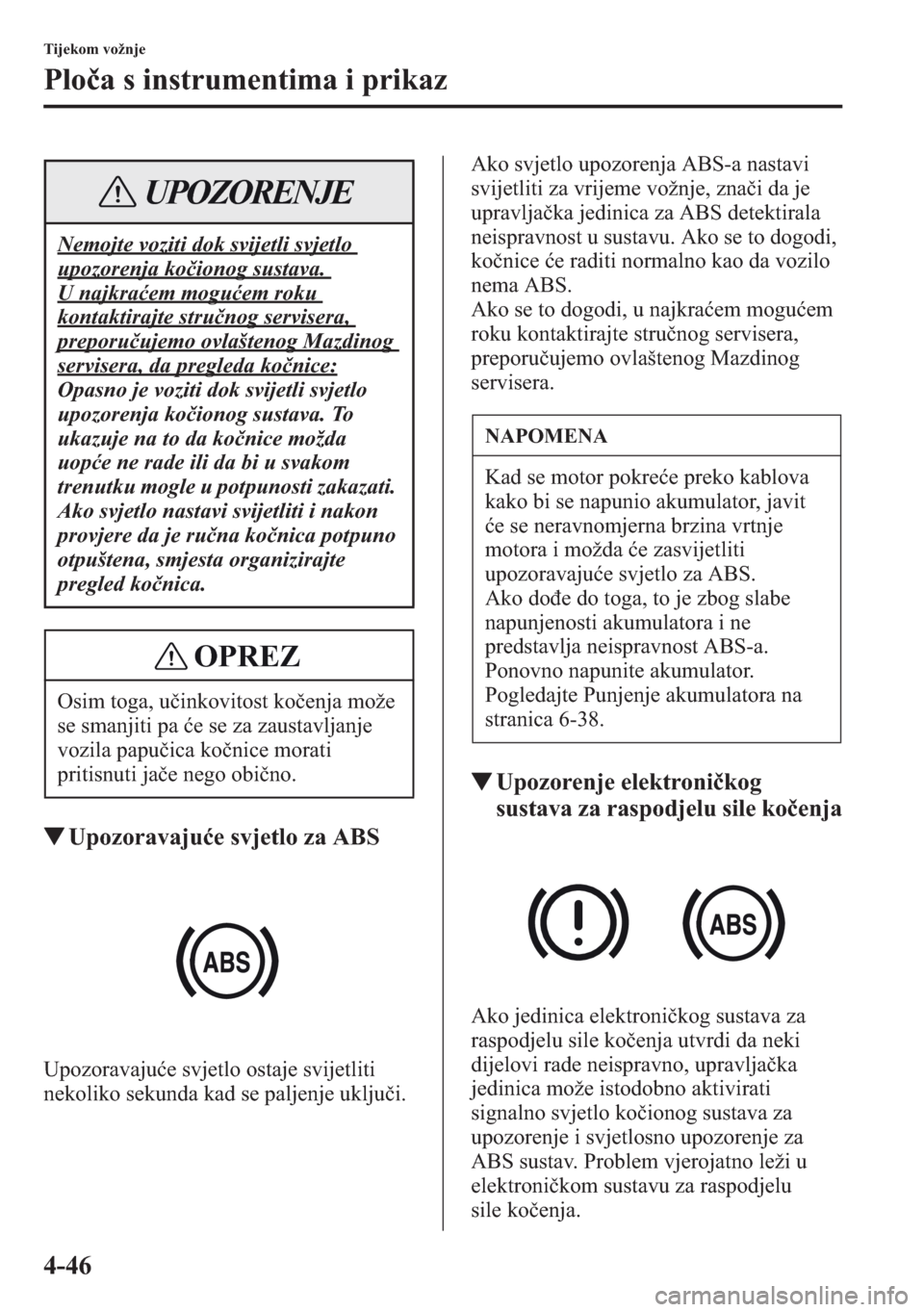

4-46
Tijekom vožnje
Ploa s instrumentima i prikaz
tUpozoravajue svjetlo za ABS
Upozoravajue svjetlo ostaje svijetliti
nekoliko sekunda kad se paljenje ukljui.Ako svjetlo upozorenja ABS-a nastavi
svijetliti za vrijeme vožnje, znai da je
upravljaka jedinica za ABS detektirala
neispravnost u sustavu. Ako se to dogodi,
konice e raditi normalno kao da vozilo
nema ABS.
Ako se to dogodi, u najkraem moguem
roku kontaktirajte strunog servisera,
preporuujemo ovlaštenog Mazdinog
servisera.
tUpozorenje elektronikog
sustava za raspodjelu sile koenja
Ako jedinica elektronikog sustava za
raspodjelu sile koenja utvrdi da neki
dijelovi rade neispravno, upravljaka
jedinica može istodobno aktivirati
signalno svjetlo koionog sustava za
upozorenje i svjetlosno upozorenje za
ABS sustav. Problem vjerojatno leži u
elektronikom sustavu za raspodjelu
sile
koenja.
Nemojte voziti dok svijetli svjetlo
upozorenja koionog sustava.
U najkraem moguem roku
kontaktirajte strunog servisera,
preporuujemo ovlaštenog Mazdinog
servisera, da pregleda konice:
Opasno je voziti dok svijetli svjetlo
upozorenja koionog sustava. To
ukazuje na to da konice možda
uope ne rade ili da bi u svakom
trenutku mogle u potpunosti zakazati.
Ako svjetlo nastavi svijetliti i nakon
provjere da je runa konica potpuno
otpuštena, smjesta organizirajte
pregled konica.
Osim toga, uinkovitost koenja može
se smanjiti pa e se za zaustavljanje
vozila papuica konice morati
pritisnuti jae nego obino.
UPOZORENJE
OPREZ
NAPOMENA
Kad se motor pokree preko kablova
kako bi se napunio akumulator, javit
e se neravnomjerna brzina vrtnje
motora i možda e zasvijetliti
upozoravajue svjetlo za ABS.
Ako
doe do toga, to je zbog slabe
napunjenosti akumulatora i ne
predstavlja neispravnost ABS-a.
Ponovno napunite akumulator.
Pogledajte Punjenje akumulatora na
stranica 6-38.

4-47
Tijekom vožnje
Ploa s instrumentima i prikaz
tSvjetlo upozorenja/pokazatelj
upozorenja sustava za punjenje
akumulatora
vrsta B
Ovo se upozoravajue svjetlo pali kad se
ukljui paljenje, a gasi se kad se motor
pokrene.
Vrsta A/Vrsta B
Ako svjetlo upozorenja/pokazatelj
zasvijetli za vrijeme vožnje, signalizirat e
kvar na alternatoru ili sustavu za punjenje.
Vozilo maknite s ceste i parkirajte se.
Zatražite savjet strunog servisera,
preporuujemo ovlaštenog Mazdinog
servisera.
tSvjetlo upozorenja/pokazatelj
upozorenja za ulje u motoru
vrsta B
Ovo se upozoravajue svjetlo pali kad
se ukljui paljenje, a gasi se kad se
motor pokrene.
Vr s t a A / Vr s t a B
Ovo svjetlo upozorenja/pokazatelj
upozorenja ukazuje na nizak tlak ulja
u motoru.
Za SKYACTIV-D 2.2, svjetlo upozorenja/
znak upozorenja za ulje u motoru svijetli i
ako se kvaliteta ulja iznimno pogoršala.
VAko svjetlo svijetli ili se tijekom vožnje
prikaže pokazatelj upozorenja:
1. Vozilo maknite s ceste i parkirajte se na
ravnoj površini.
Nemojte voziti dok svijetli
upozoravajue svjetlo ABS-a i
upozoravajue svjetlo koionog
sustava. Vozilo odvezite strunom
serviseru, preporuujemo da u
najkraem roku ovlašteni Mazdin
serviser pregleda konice:
Vožnja vozilom dok su ukljuena
upozoravajua svjetla koionog
sustava i ABS-a je opasna.
Kada svijetle oba svjetla, stražnji
kotai mogli bi se puno lakše blokirati
pri zaustavljanju u nuždi nego u
normalnim okolnostima.
UPOZORENJE
Nemojte nastaviti s vožnjom ako
svijetli upozoravajue svjetlo sustava
za napajanje jer bi se motor mogao
neoekivano zaustaviti.
Nemojte koristiti motor ako je tlak ulja
nizak. U protivnom može doi do
teškog ošteenja motora.
OPREZ
OPREZ
