Page 169 of 388

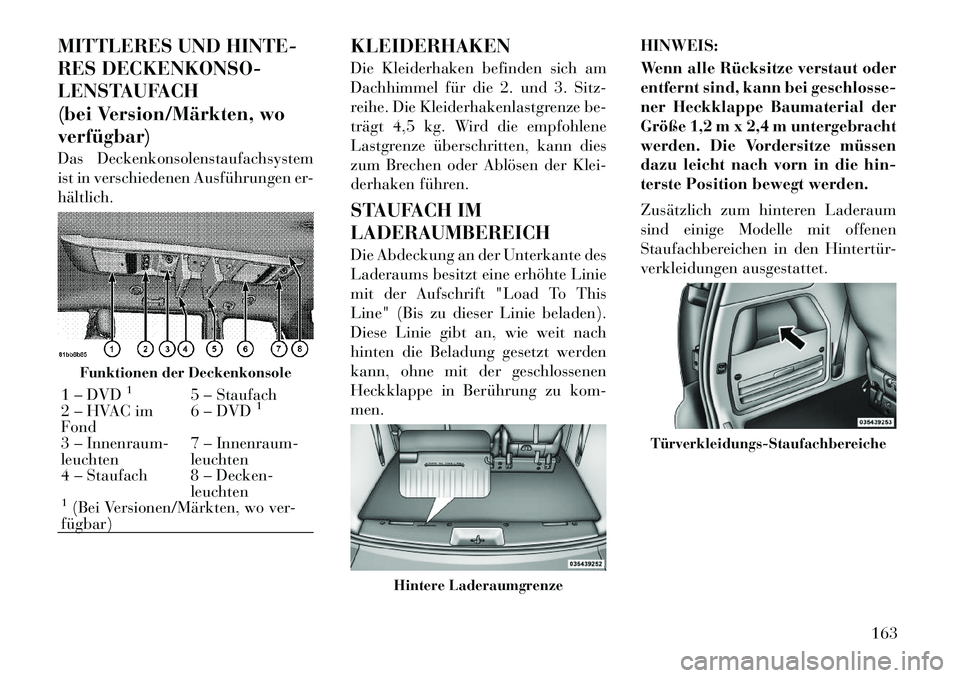

MITTLERES UND HINTE-
RES DECKENKONSO-
LENSTAUFACH
(bei Version/Märkten, woverfügbar)
Das Deckenkonsolenstaufachsystem
ist in verschiedenen Ausführungen er-hältlich.KLEIDERHAKEN
Die Kleiderhaken befinden sich am
Dachhimmel für die 2. und 3. Sitz-
reihe. Die Kleiderhakenlastgrenze be-
trägt 4,5 kg. Wird die empfohlene
Lastgrenze überschritten, kann dies
zum Brechen oder Ablösen der Klei-
derhaken führen.
STAUFACH IM LADERAUMBEREICH
Die Abdeckung an der Unterkante des
Laderaums besitzt eine erhöhte Linie
mit der Aufschrift "Load To This
Line" (Bis zu dieser Linie beladen).
Diese Linie gibt an, wie weit nach
hinten die Beladung gesetzt werden
kann, ohne mit der geschlossenen
Heckklappe in Berührung zu kom-men.HINWEIS:
Wenn alle Rücksitze verstaut oder
entfernt sind, kann bei geschlosse-
ner Heckklappe Baumaterial der
Größe 1,2 m x 2,4 m untergebracht
werden. Die Vordersitze müssen
dazu leicht nach vorn in die hin-
terste Position bewegt werden.
Zusätzlich zum hinteren Laderaum
sind einige Modelle mit offenen
Staufachbereichen in den Hintertür-
verkleidungen ausgestattet.
Funktionen der Deckenkonsole
1 – DVD
1
5 – Staufach
2 – HVAC im Fond 6 – DVD
1
3 – Innenraum-leuchten
7 – Innenraum-leuchten
4 – Staufach 8 – Decken- leuchten1(Bei Versionen/Märkten, wo ver-
fügbar)
Hintere Laderaumgrenze
TürverkleidungsStaufachbereiche
163
Page 170 of 388

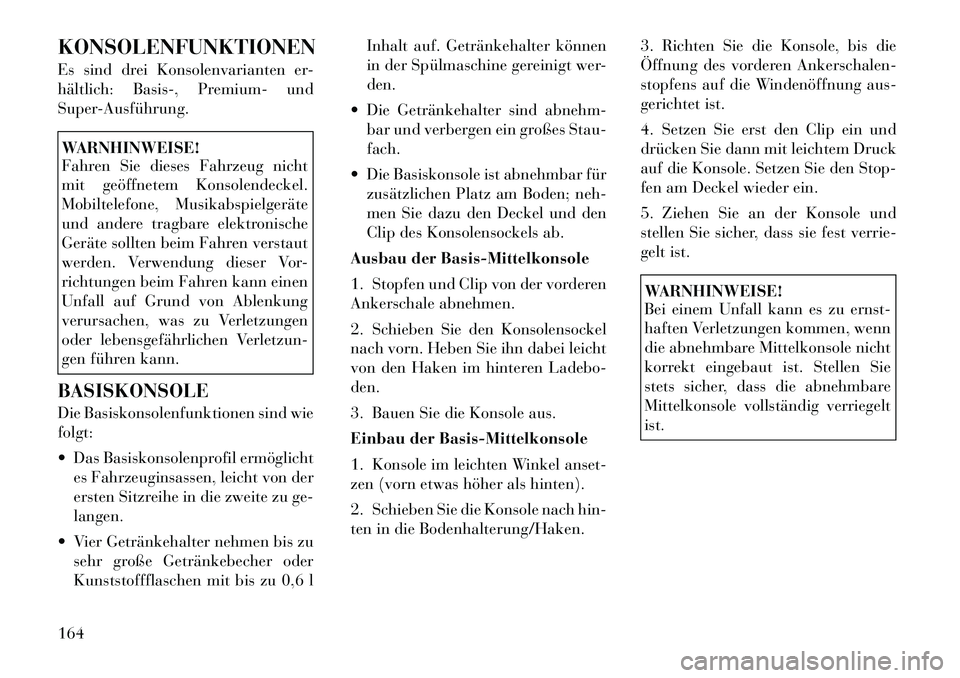

KONSOLENFUNKTIONEN
Es sind drei Konsolenvarianten er-
hältlich: Basis-, Premium- und
SuperAusführung.WARNHINWEISE!
Fahren Sie dieses Fahrzeug nicht
mit geöffnetem Konsolendeckel.
Mobiltelefone, Musikabspielgeräte
und andere tragbare elektronische
Geräte sollten beim Fahren verstaut
werden. Verwendung dieser Vor-
richtungen beim Fahren kann einen
Unfall auf Grund von Ablenkung
verursachen, was zu Verletzungen
oder lebensgefährlichen Verletzun-
gen führen kann.
BASISKONSOLE
Die Basiskonsolenfunktionen sind wie folgt:
Das Basiskonsolenprofil ermöglicht es Fahrzeuginsassen, leicht von der
ersten Sitzreihe in die zweite zu ge-langen.
Vier Getränkehalter nehmen bis zu sehr große Getränkebecher oder
Kunststoffflaschen mit bis zu 0,6 l Inhalt auf. Getränkehalter können
in der Spülmaschine gereinigt wer-den.
Die Getränkehalter sind abnehm- bar und verbergen ein großes Stau-fach.
Die Basiskonsole ist abnehmbar für zusätzlichen Platz am Boden; neh-
men Sie dazu den Deckel und den
Clip des Konsolensockels ab.
Ausbau der Basis-Mittelkonsole
1. Stopfen und Clip von der vorderen
Ankerschale abnehmen.
2. Schieben Sie den Konsolensockel
nach vorn. Heben Sie ihn dabei leicht
von den Haken im hinteren Ladebo-den.
3. Bauen Sie die Konsole aus.
Einbau der Basis-Mittelkonsole
1. Konsole im leichten Winkel anset-
zen (vorn etwas höher als hinten).
2. Schieben Sie die Konsole nach hin-
ten in die Bodenhalterung/Haken. 3. Richten Sie die Konsole, bis die
Öffnung des vorderen Ankerschalen-
stopfens auf die Windenöffnung aus-
gerichtet ist.
4. Setzen Sie erst den Clip ein und
drücken Sie dann mit leichtem Druck
auf die Konsole. Setzen Sie den Stop-
fen am Deckel wieder ein.
5. Ziehen Sie an der Konsole und
stellen Sie sicher, dass sie fest verrie-
gelt ist.
WARNHINWEISE!
Bei einem Unfall kann es zu ernst-
haften Verletzungen kommen, wenn
die abnehmbare Mittelkonsole nicht
korrekt eingebaut ist. Stellen Sie
stets sicher, dass die abnehmbare
Mittelkonsole vollständig verriegeltist.
164
Page 171 of 388

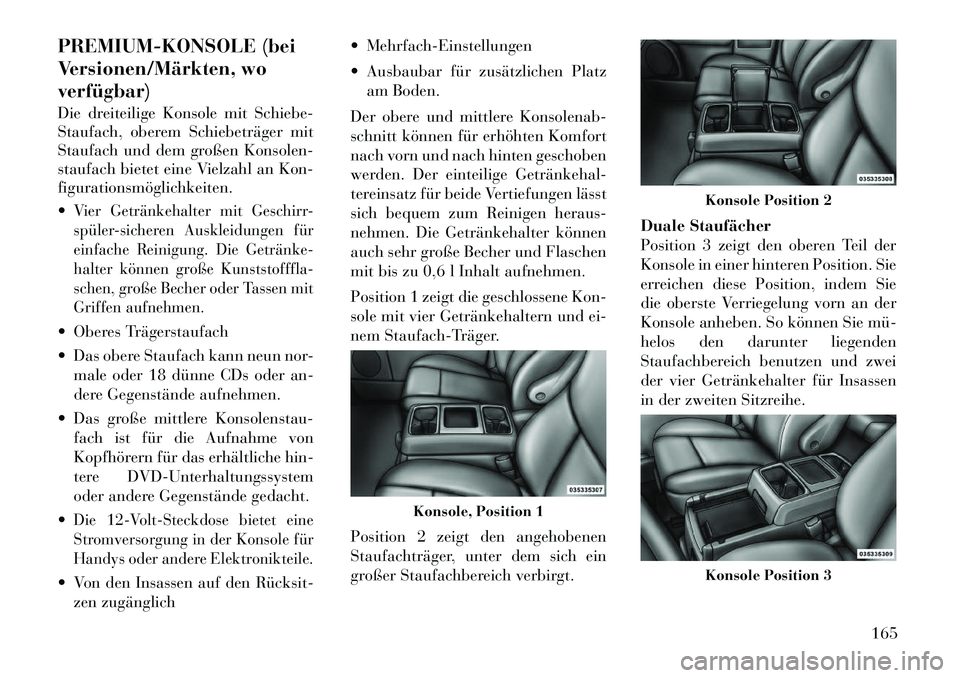

PREMIUM-KONSOLE (bei
Versionen/Märkten, woverfügbar)
Die dreiteilige Konsole mit Schiebe-
Staufach, oberem Schiebeträger mit
Staufach und dem großen Konsolen-
staufach bietet eine Vielzahl an Kon-figurationsmöglichkeiten. Vier Getränkehalter mit Geschirr-
spüler-sicheren Auskleidungen für
einfache Reinigung. Die Getränke
halter können große Kunststofffla-
schen, große Becher oder Tassen mit
Griffen aufnehmen. Oberes Trägerstaufach
Das obere Staufach kann neun nor-male oder 18 dünne CDs oder an-
dere Gegenstände aufnehmen.
Das große mittlere Konsolenstau- fach ist für die Aufnahme von
Kopfhörern für das erhältliche hin-
tere DVD-Unterhaltungssystem
oder andere Gegenstände gedacht.
Die 12-Volt-Steckdose bietet eine
Stromversorgung in der Konsole für
Handys oder andere Elektronikteile. Von den Insassen auf den Rücksit zen zugänglich Mehrfach-Einstellungen
Ausbaubar für zusätzlichen Platz
am Boden.
Der obere und mittlere Konsolenab-
schnitt können für erhöhten Komfort
nach vorn und nach hinten geschoben
werden. Der einteilige Getränkehal
tereinsatz für beide Vertiefungen lässt
sich bequem zum Reinigen heraus-
nehmen. Die Getränkehalter können
auch sehr große Becher und Flaschen
mit bis zu 0,6 l Inhalt aufnehmen.
Position 1 zeigt die geschlossene Kon-
sole mit vier Getränkehaltern und ei-
nem Staufach-Träger.
Position 2 zeigt den angehobenen
Staufachträger, unter dem sich ein
großer Staufachbereich verbirgt. Duale Staufächer
Position 3 zeigt den oberen Teil der
Konsole in einer hinteren Position. Sie
erreichen diese Position, indem Sie
die oberste Verriegelung vorn an der
Konsole anheben. So können Sie mü
helos den darunter liegenden
Staufachbereich benutzen und zwei
der vier Getränkehalter für Insassen
in der zweiten Sitzreihe.
Konsole, Position 1
Konsole Position 2Konsole Position 3
165
Page 172 of 388

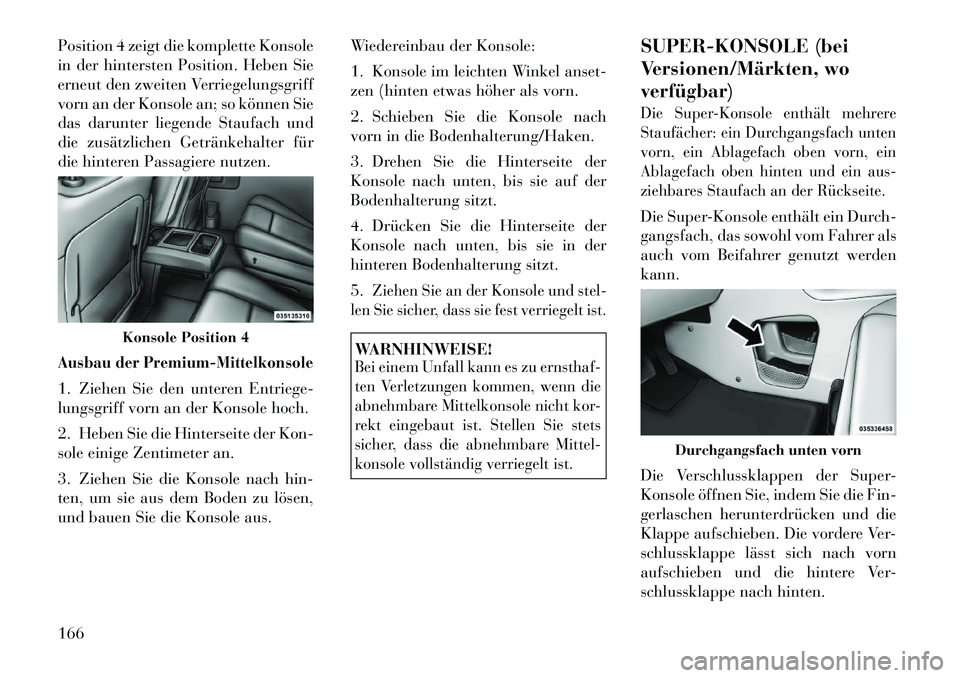

Position 4 zeigt die komplette Konsole
in der hintersten Position. Heben Sie
erneut den zweiten Verriegelungsgriff
vorn an der Konsole an; so können Sie
das darunter liegende Staufach und
die zusätzlichen Getränkehalter für
die hinteren Passagiere nutzen.Ausbau der Premium-Mittelkonsole1. Ziehen Sie den unteren Entriege-
lungsgriff vorn an der Konsole hoch.
2. Heben Sie die Hinterseite der Kon-
sole einige Zentimeter an.
3. Ziehen Sie die Konsole nach hin-
ten, um sie aus dem Boden zu lösen,
und bauen Sie die Konsole aus.Wiedereinbau der Konsole:
1. Konsole im leichten Winkel anset-
zen (hinten etwas höher als vorn.
2. Schieben Sie die Konsole nach
vorn in die Bodenhalterung/Haken.
3. Drehen Sie die Hinterseite der
Konsole nach unten, bis sie auf der
Bodenhalterung sitzt.
4. Drücken Sie die Hinterseite der
Konsole nach unten, bis sie in der
hinteren Bodenhalterung sitzt. 5.
Ziehen Sie an der Konsole und stel-
len Sie sicher, dass sie fest verriegelt ist.
WARNHINWEISE!Bei einem Unfall kann es zu ernsthaf-
ten Verletzungen kommen, wenn die
abnehmbare Mittelkonsole nicht kor-
rekt eingebaut ist. Stellen Sie stets
sicher, dass die abnehmbare Mittel-
konsole vollständig verriegelt ist.
SUPER-KONSOLE (bei
Versionen/Märkten, woverfügbar)Die Super-Konsole enthält mehrere
Staufächer: ein Durchgangsfach unten
vorn, ein Ablagefach oben vorn, ein
Ablagefach oben hinten und ein aus-
ziehbares Staufach an der Rückseite.Die Super-Konsole enthält ein Durch-
gangsfach, das sowohl vom Fahrer als
auch vom Beifahrer genutzt werdenkann.
Die Verschlussklappen der Super-
Konsole öffnen Sie, indem Sie die Fin-
gerlaschen herunterdrücken und die
Klappe aufschieben. Die vordere Ver-
schlussklappe lässt sich nach vorn
aufschieben und die hintere Ver-
schlussklappe nach hinten.
Konsole Position 4
Durchgangsfach unten vorn
166
Page 173 of 388

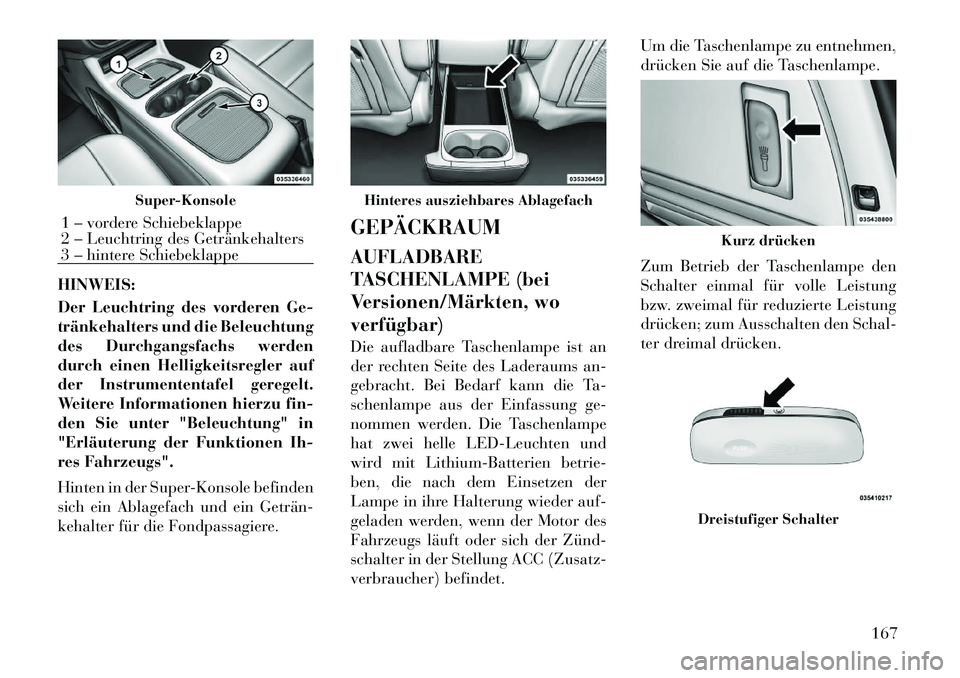

HINWEIS:
Der Leuchtring des vorderen Ge-
tränkehalters und die Beleuchtung
des Durchgangsfachs werden
durch einen Helligkeitsregler auf
der Instrumententafel geregelt.
Weitere Informationen hierzu fin-
den Sie unter "Beleuchtung" in
"Erläuterung der Funktionen Ih-
res Fahrzeugs".
Hinten in der Super-Konsole befinden
sich ein Ablagefach und ein Geträn
kehalter für die Fondpassagiere.GEPÄCKRAUM AUFLADBARE
TASCHENLAMPE (bei
Versionen/Märkten, woverfügbar)
Die aufladbare Taschenlampe ist an
der rechten Seite des Laderaums an-
gebracht. Bei Bedarf kann die Ta-
schenlampe aus der Einfassung ge-
nommen werden. Die Taschenlampe
hat zwei helle LED-Leuchten und
wird mit Lithium-Batterien betrie-
ben, die nach dem Einsetzen der
Lampe in ihre Halterung wieder auf-
geladen werden, wenn der Motor des
Fahrzeugs läuft oder sich der Zünd
schalter in der Stellung ACC (Zusatz-
verbraucher) befindet.Um die Taschenlampe zu entnehmen,
drücken Sie auf die Taschenlampe.
Zum Betrieb der Taschenlampe den
Schalter einmal für volle Leistung
bzw. zweimal für reduzierte Leistung
drücken; zum Ausschalten den Schal-
ter dreimal drücken.
Super-Konsole
1 – vordere Schiebeklappe
2 – Leuchtring des Getränkehalters
3 – hintere Schiebeklappe
Hinteres ausziehbares Ablagefach
Kurz drücken
Dreistufiger Schalter
167
Page 174 of 388

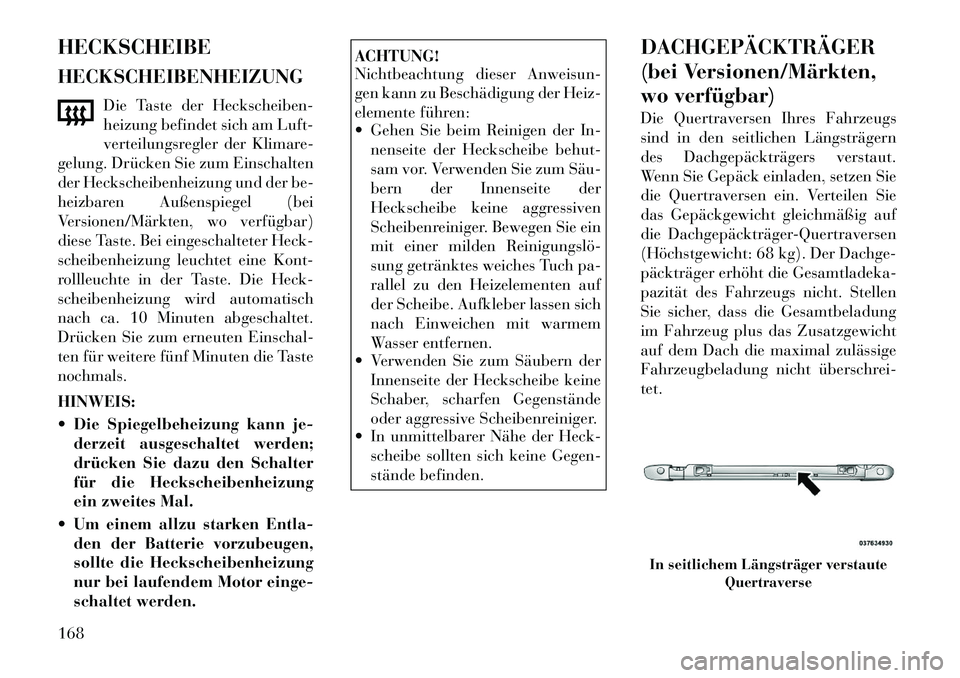

HECKSCHEIBE HECKSCHEIBENHEIZUNGDie Taste der Heckscheiben-
heizung befindet sich am Luft-
verteilungsregler der Klimare-
gelung. Drücken Sie zum Einschalten
der Heckscheibenheizung und der be-
heizbaren Außenspiegel (bei
Versionen/Märkten, wo verfügbar)
diese Taste. Bei eingeschalteter Heck-
scheibenheizung leuchtet eine Kont-
rollleuchte in der Taste. Die Heck-
scheibenheizung wird automatisch
nach ca. 10 Minuten abgeschaltet.
Drücken Sie zum erneuten Einschal-
ten für weitere fünf Minuten die Tastenochmals. HINWEIS:
Die Spiegelbeheizung kann je- derzeit ausgeschaltet werden;
drücken Sie dazu den Schalter
für die Heckscheibenheizung
ein zweites Mal.
Um einem allzu starken Entla- den der Batterie vorzubeugen,
sollte die Heckscheibenheizung
nur bei laufendem Motor einge-
schaltet werden.
ACHTUNG!
Nichtbeachtung dieser Anweisun-
gen kann zu Beschädigung der Heiz-
elemente führen:
Gehen Sie beim Reinigen der In-
nenseite der Heckscheibe behut-
sam vor. Verwenden Sie zum Säu
bern der Innenseite der
Heckscheibe keine aggressiven
Scheibenreiniger. Bewegen Sie ein
mit einer milden Reinigungslö
sung getränktes weiches Tuch pa-
rallel zu den Heizelementen auf
der Scheibe. Aufkleber lassen sich
nach Einweichen mit warmem
Wasser entfernen.
Verwenden Sie zum Säubern der
Innenseite der Heckscheibe keine
Schaber, scharfen Gegenstände
oder aggressive Scheibenreiniger.
In unmittelbarer Nähe der Heck-
scheibe sollten sich keine Gegen-
stände befinden. DACHGEPÄCKTRÄGER
(bei Versionen/Märkten,
wo verfügbar)
Die Quertraversen Ihres Fahrzeugs
sind in den seitlichen Längsträgern
des Dachgepäckträgers verstaut.
Wenn Sie Gepäck einladen, setzen Sie
die Quertraversen ein. Verteilen Sie
das Gepäckgewicht gleichmäßig auf
die Dachgepäckträger-Quertraversen
(Höchstgewicht: 68 kg). Der Dachge-
päckträger erhöht die Gesamtladeka-
pazität des Fahrzeugs nicht. Stellen
Sie sicher, dass die Gesamtbeladung
im Fahrzeug plus das Zusatzgewicht
auf dem Dach die maximal zulässige
Fahrzeugbeladung nicht überschrei-tet.
In seitlichem Längsträger verstaute
Quertraverse
168
Page 175 of 388

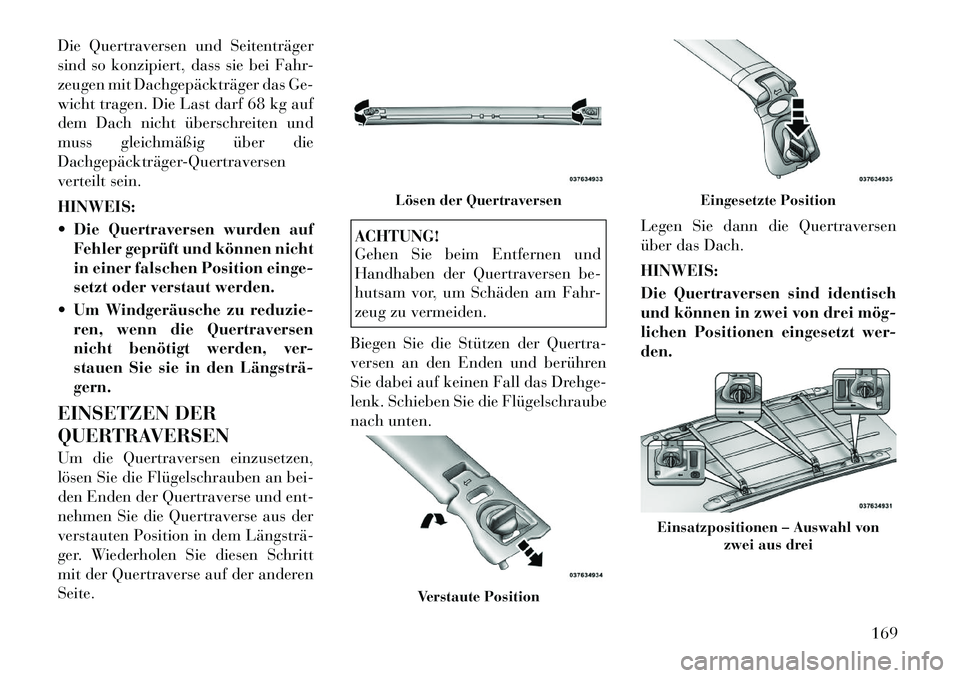

Die Quertraversen und Seitenträger
sind so konzipiert, dass sie bei Fahr-
zeugen mit Dachgepäckträger das Ge-
wicht tragen. Die Last darf 68 kg auf
dem Dach nicht überschreiten und
muss gleichmäßig über die
Dachgepäckträger-Quertraversen
verteilt sein. HINWEIS:
Die Quertraversen wurden aufFehler geprüft und können nicht
in einer falschen Position einge-
setzt oder verstaut werden.
Um Windgeräusche zu reduzie- ren, wenn die Quertraversen
nicht benötigt werden, ver-
stauen Sie sie in den Längsträgern.
EINSETZEN DER
QUERTRAVERSEN
Um die Quertraversen einzusetzen,
lösen Sie die Flügelschrauben an bei-
den Enden der Quertraverse und ent-
nehmen Sie die Quertraverse aus der
verstauten Position in dem Längsträ
ger. Wiederholen Sie diesen Schritt
mit der Quertraverse auf der anderenSeite.
ACHTUNG!
Gehen Sie beim Entfernen und
Handhaben der Quertraversen be-
hutsam vor, um Schäden am Fahr-
zeug zu vermeiden.
Biegen Sie die Stützen der Quertra-
versen an den Enden und berühren
Sie dabei auf keinen Fall das Drehge-
lenk. Schieben Sie die Flügelschraube
nach unten. Legen Sie dann die Quertraversen
über das Dach. HINWEIS:
Die Quertraversen sind identisch
und können in zwei von drei mög
lichen Positionen eingesetzt wer-den.
Lösen der Quertraversen
Verstaute Position
Eingesetzte Position
Einsatzpositionen – Auswahl von
zwei aus drei
169
Page 176 of 388

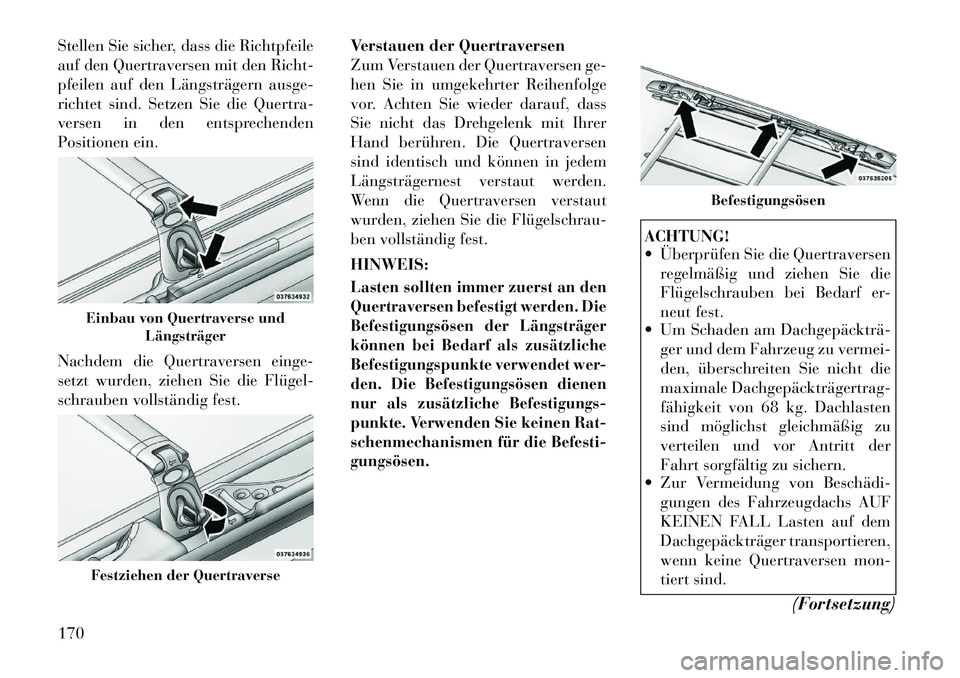

Stellen Sie sicher, dass die Richtpfeile
auf den Quertraversen mit den Richt-
pfeilen auf den Längsträgern ausge-
richtet sind. Setzen Sie die Quertra-
versen in den entsprechenden
Positionen ein.
Nachdem die Quertraversen einge-
setzt wurden, ziehen Sie die Flügel
schrauben vollständig fest.Verstauen der Quertraversen
Zum Verstauen der Quertraversen ge-
hen Sie in umgekehrter Reihenfolge
vor. Achten Sie wieder darauf, dass
Sie nicht das Drehgelenk mit Ihrer
Hand berühren. Die Quertraversen
sind identisch und können in jedem
Längsträgernest verstaut werden.
Wenn die Quertraversen verstaut
wurden, ziehen Sie die Flügelschrau
ben vollständig fest. HINWEIS:
Lasten sollten immer zuerst an den
Quertraversen befestigt werden. Die
Befestigungsösen der Längsträger
können bei Bedarf als zusätzliche
Befestigungspunkte verwendet wer-
den. Die Befestigungsösen dienen
nur als zusätzliche Befestigungs-
punkte. Verwenden Sie keinen Rat-
schenmechanismen für die Befesti-gungsösen.
ACHTUNG!
Überprüfen Sie die Quertraversen
regelmäßig und ziehen Sie die
Flügelschrauben bei Bedarf er-
neut fest.
Um Schaden am Dachgepäckträ
ger und dem Fahrzeug zu vermei-
den, überschreiten Sie nicht die
maximale Dachgepäckträgertrag
fähigkeit von 68 kg. Dachlasten
sind möglichst gleichmäßig zu
verteilen und vor Antritt der
Fahrt sorgfältig zu sichern.
Zur Vermeidung von Beschädi
gungen des Fahrzeugdachs AUF
KEINEN FALL Lasten auf dem
Dachgepäckträger transportieren,
wenn keine Quertraversen mon-
tiert sind.
(Fortsetzung)
Einbau von Quertraverse undLängsträgerFestziehen der Quertraverse
Befestigungsösen
170
