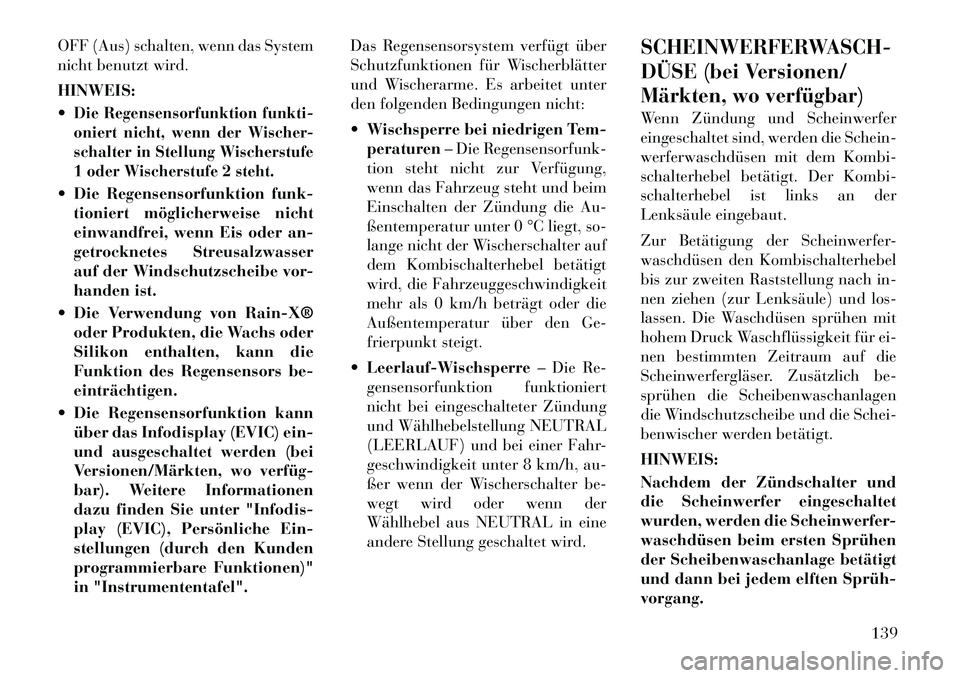

Page 145 of 388

OFF (Aus) schalten, wenn das System
nicht benutzt wird. HINWEIS: Die Regensensorfunktion funkti-
oniert nicht, wenn der Wischer-
schalter in Stellung Wischerstufe
1 oder Wischerstufe 2 steht. Die Regensensorfunktion funk-tioniert möglicherweise nicht
einwandfrei, wenn Eis oder an-
getrocknetes Streusalzwasser
auf der Windschutzscheibe vor-
handen ist.
Die Verwendung von RainX® oder Produkten, die Wachs oder
Silikon enthalten, kann die
Funktion des Regensensors be-einträchtigen.
Die Regensensorfunktion kann über das Infodisplay (EVIC) ein-
und ausgeschaltet werden (bei
Versionen/Märkten, wo verfüg
bar). Weitere Informationen
dazu finden Sie unter "Infodis-
play (EVIC), Persönliche Ein-
stellungen (durch den Kunden
programmierbare Funktionen)"
in "Instrumententafel". Das Regensensorsystem verfügt über
Schutzfunktionen für Wischerblätter
und Wischerarme. Es arbeitet unter
den folgenden Bedingungen nicht:
Wischsperre bei niedrigen Tem- peraturen – Die Regensensorfunk-
tion steht nicht zur Verfügung,
wenn das Fahrzeug steht und beim
Einschalten der Zündung die Au-
ßentemperatur unter 0 °C liegt, so-
lange nicht der Wischerschalter auf
dem Kombischalterhebel betätigt
wird, die Fahrzeuggeschwindigkeit
mehr als 0 km/h beträgt oder die
Außentemperatur über den Ge-
frierpunkt steigt.
Leerlauf-Wischsperre – Die Re-
gensensorfunktion funktioniert
nicht bei eingeschalteter Zündung
und Wählhebelstellung NEUTRAL
(LEERLAUF) und bei einer Fahr-
geschwindigkeit unter 8 km/h, au-
ßer wenn der Wischerschalter be-
wegt wird oder wenn der
Wählhebel aus NEUTRAL in eine
andere Stellung geschaltet wird.
SCHEINWERFERWASCH-
DÜSE (bei Versionen/
Märkten, wo verfügbar)Wenn Zündung und Scheinwerfer
eingeschaltet sind, werden die Schein-
werferwaschdüsen mit dem Kombi-
schalterhebel betätigt. Der Kombi-
schalterhebel ist links an der
Lenksäule eingebaut.
Zur Betätigung der Scheinwerfer-
waschdüsen den Kombischalterhebel
bis zur zweiten Raststellung nach in-
nen ziehen (zur Lenksäule) und los-
lassen. Die Waschdüsen sprühen mit
hohem Druck Waschflüssigkeit für ei-
nen bestimmten Zeitraum auf die
Scheinwerfergläser. Zusätzlich be-
sprühen die Scheibenwaschanlagen
die Windschutzscheibe und die Schei-
benwischer werden betätigt. HINWEIS:
Nachdem der Zündschalter und
die Scheinwerfer eingeschaltet
wurden, werden die Scheinwerfer-
waschdüsen beim ersten Sprühen
der Scheibenwaschanlage betätigt
und dann bei jedem elften Sprühvorgang.
139
Page 146 of 388

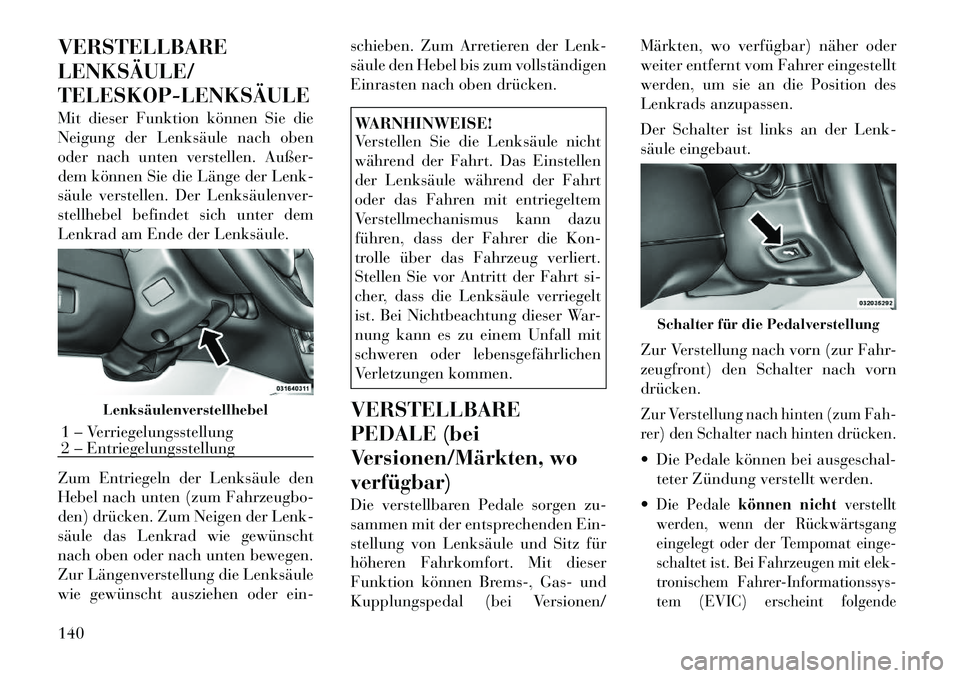

VERSTELLBARE LENKSÄULE/TELESKOPLENKSÄULE
Mit dieser Funktion können Sie die
Neigung der Lenksäule nach oben
oder nach unten verstellen. Außer-
dem können Sie die Länge der Lenk-
säule verstellen. Der Lenksäulenver-
stellhebel befindet sich unter dem
Lenkrad am Ende der Lenksäule.
Zum Entriegeln der Lenksäule den
Hebel nach unten (zum Fahrzeugbo-
den) drücken. Zum Neigen der Lenk-
säule das Lenkrad wie gewünscht
nach oben oder nach unten bewegen.
Zur Längenverstellung die Lenksäule
wie gewünscht ausziehen oder ein-schieben. Zum Arretieren der Lenk-
säule den Hebel bis zum vollständigen
Einrasten nach oben drücken.
WARNHINWEISE!
Verstellen Sie die Lenksäule nicht
während der Fahrt. Das Einstellen
der Lenksäule während der Fahrt
oder das Fahren mit entriegeltem
Verstellmechanismus kann dazu
führen, dass der Fahrer die Kon-
trolle über das Fahrzeug verliert.
Stellen Sie vor Antritt der Fahrt si-
cher, dass die Lenksäule verriegelt
ist. Bei Nichtbeachtung dieser War-
nung kann es zu einem Unfall mit
schweren oder lebensgefährlichen
Verletzungen kommen.
VERSTELLBARE
PEDALE (bei
Versionen/Märkten, woverfügbar)
Die verstellbaren Pedale sorgen zu-
sammen mit der entsprechenden Ein-
stellung von Lenksäule und Sitz für
höheren Fahrkomfort. Mit dieser
Funktion können Brems-, Gas- und
Kupplungspedal (bei Versionen/ Märkten, wo verfügbar) näher oder
weiter entfernt vom Fahrer eingestellt
werden, um sie an die Position des
Lenkrads anzupassen.
Der Schalter ist links an der Lenk-
säule eingebaut.
Zur Verstellung nach vorn (zur Fahr-
zeugfront) den Schalter nach vorndrücken.
Zur Verstellung nach hinten (zum Fah-
rer) den Schalter nach hinten drücken. Die Pedale können bei ausgeschal-
teter Zündung verstellt werden.
Die Pedale können nicht verstellt
werden, wenn der Rückwärtsgang
eingelegt oder der Tempomat einge-
schaltet ist. Bei Fahrzeugen mit elek-
tronischem Fahrer-Informationssys-
tem (EVIC) erscheint folgende
Lenksäulenverstellhebel
1 – Verriegelungsstellung
2 – Entriegelungsstellung
Schalter für die Pedalverstellung
140
Page 147 of 388

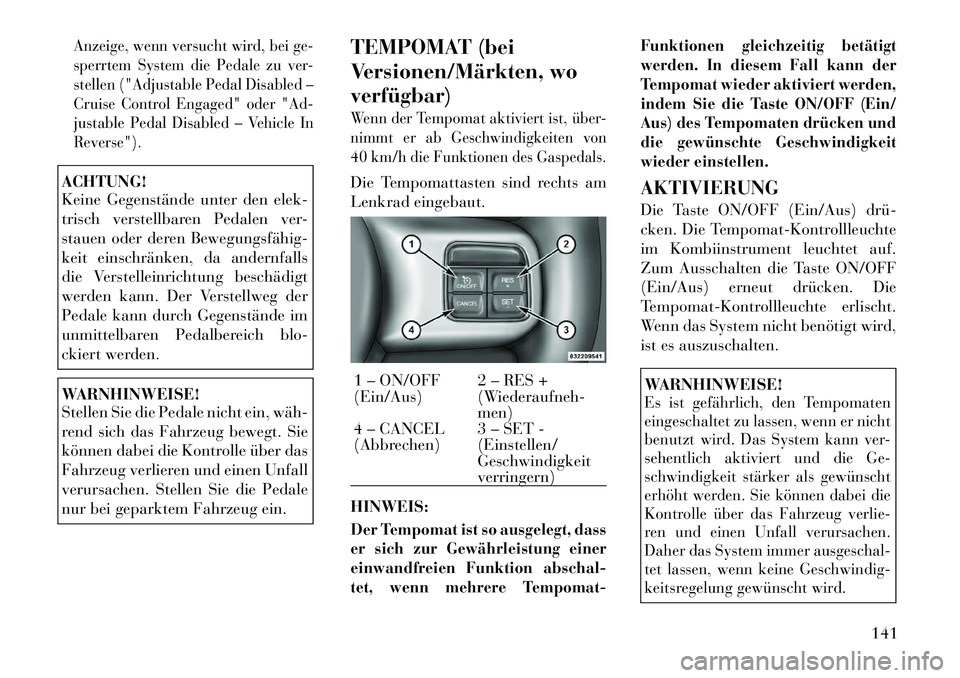

Anzeige, wenn versucht wird, bei ge-
sperrtem System die Pedale zu ver-
stellen ("Adjustable Pedal Disabled –
Cruise Control Engaged" oder "Ad-
justable Pedal Disabled – Vehicle InReverse").ACHTUNG!
Keine Gegenstände unter den elek-
trisch verstellbaren Pedalen ver-
stauen oder deren Bewegungsfähig
keit einschränken, da andernfalls
die Verstelleinrichtung beschädigt
werden kann. Der Verstellweg der
Pedale kann durch Gegenstände im
unmittelbaren Pedalbereich blo-
ckiert werden.WARNHINWEISE!
Stellen Sie die Pedale nicht ein, wäh
rend sich das Fahrzeug bewegt. Sie
können dabei die Kontrolle über das
Fahrzeug verlieren und einen Unfall
verursachen. Stellen Sie die Pedale
nur bei geparktem Fahrzeug ein.TEMPOMAT (bei
Versionen/Märkten, woverfügbar)
Wenn der Tempomat aktiviert ist, über-
nimmt er ab Geschwindigkeiten von
40 km/h die Funktionen des Gaspedals.Die Tempomattasten sind rechts am
Lenkrad eingebaut. HINWEIS:Der Tempomat ist so ausgelegt, dass
er sich zur Gewährleistung einer
einwandfreien Funktion abschal-
tet, wenn mehrere Tempomat- Funktionen gleichzeitig betätigt
werden. In diesem Fall kann der
Tempomat wieder aktiviert werden,
indem Sie die Taste ON/OFF (Ein/
Aus) des Tempomaten drücken und
die gewünschte Geschwindigkeit
wieder einstellen.
AKTIVIERUNG
Die Taste ON/OFF (Ein/Aus) drü
cken. Die Tempomat-Kontrollleuchte
im Kombiinstrument leuchtet auf.
Zum Ausschalten die Taste ON/OFF
(Ein/Aus) erneut drücken. Die
Tempomat-Kontrollleuchte erlischt.
Wenn das System nicht benötigt wird,
ist es auszuschalten.WARNHINWEISE!Es ist gefährlich, den Tempomaten
eingeschaltet zu lassen, wenn er nicht
benutzt wird. Das System kann ver-
sehentlich aktiviert und die Ge-
schwindigkeit stärker als gewünscht
erhöht werden. Sie können dabei die
Kontrolle über das Fahrzeug verlie-
ren und einen Unfall verursachen.
Daher das System immer ausgeschal-
tet lassen, wenn keine Geschwindig-
keitsregelung gewünscht wird.
1 – ON/OFF (Ein/Aus)
2 – RES +
(Wiederaufneh-men)
4 – CANCEL
(Abbrechen) 3 – SET -(Einstellen/Geschwindigkeitverringern)
141
Page 148 of 388

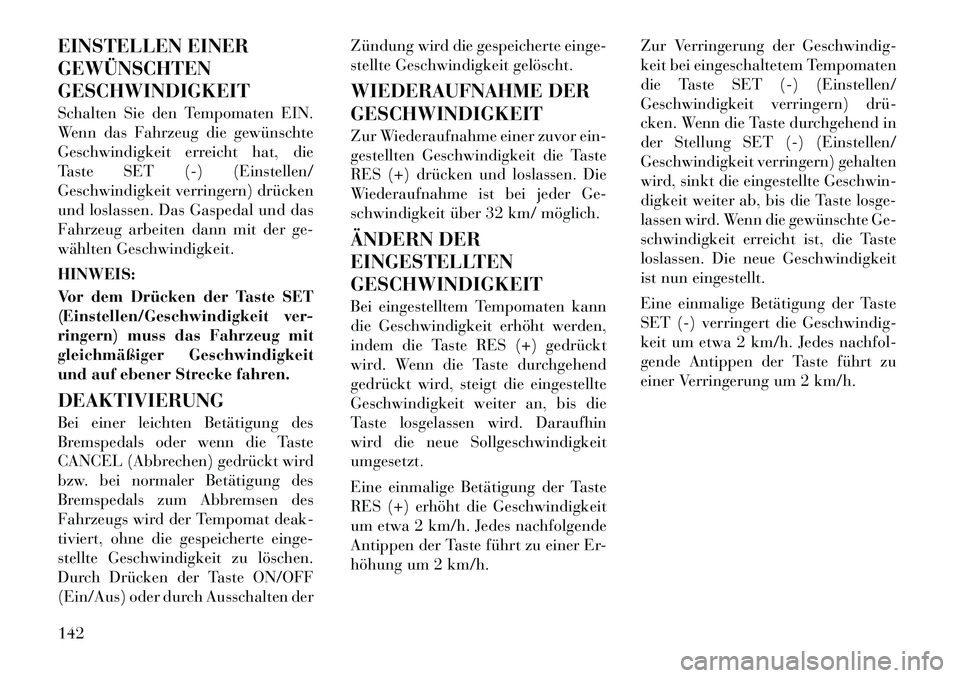

EINSTELLEN EINER GEWÜNSCHTENGESCHWINDIGKEIT
Schalten Sie den Tempomaten EIN.
Wenn das Fahrzeug die gewünschte
Geschwindigkeit erreicht hat, die
Taste SET (-) (Einstellen/
Geschwindigkeit verringern) drücken
und loslassen. Das Gaspedal und das
Fahrzeug arbeiten dann mit der ge-
wählten Geschwindigkeit. HINWEIS:
Vor dem Drücken der Taste SET
(Einstellen/Geschwindigkeit ver-
ringern) muss das Fahrzeug mit
gleichmäßiger Geschwindigkeit
und auf ebener Strecke fahren. DEAKTIVIERUNG
Bei einer leichten Betätigung des
Bremspedals oder wenn die Taste
CANCEL (Abbrechen) gedrückt wird
bzw. bei normaler Betätigung des
Bremspedals zum Abbremsen des
Fahrzeugs wird der Tempomat deak-
tiviert, ohne die gespeicherte einge-
stellte Geschwindigkeit zu löschen.
Durch Drücken der Taste ON/OFF
(Ein/Aus) oder durch Ausschalten derZündung wird die gespeicherte einge-
stellte Geschwindigkeit gelöscht.
WIEDERAUFNAHME DER GESCHWINDIGKEIT
Zur Wiederaufnahme einer zuvor ein-
gestellten Geschwindigkeit die Taste
RES (+) drücken und loslassen. Die
Wiederaufnahme ist bei jeder Ge-
schwindigkeit über 32 km/ möglich.
ÄNDERN DER
EINGESTELLTENGESCHWINDIGKEIT
Bei eingestelltem Tempomaten kann
die Geschwindigkeit erhöht werden,
indem die Taste RES (+) gedrückt
wird. Wenn die Taste durchgehend
gedrückt wird, steigt die eingestellte
Geschwindigkeit weiter an, bis die
Taste losgelassen wird. Daraufhin
wird die neue Sollgeschwindigkeitumgesetzt.
Eine einmalige Betätigung der Taste
RES (+) erhöht die Geschwindigkeit
um etwa 2 km/h. Jedes nachfolgende
Antippen der Taste führt zu einer Er-
höhung um 2 km/h.
Zur Verringerung der Geschwindig-
keit bei eingeschaltetem Tempomaten
die Taste SET (-) (Einstellen/
Geschwindigkeit verringern) drü
cken. Wenn die Taste durchgehend in
der Stellung SET (-) (Einstellen/
Geschwindigkeit verringern) gehalten
wird, sinkt die eingestellte Geschwin-
digkeit weiter ab, bis die Taste losge-
lassen wird. Wenn die gewünschte Ge-
schwindigkeit erreicht ist, die Taste
loslassen. Die neue Geschwindigkeit
ist nun eingestellt.
Eine einmalige Betätigung der Taste
SET (-) verringert die Geschwindig-
keit um etwa 2 km/h. Jedes nachfol-
gende Antippen der Taste führt zu
einer Verringerung um 2 km/h.
142
Page 149 of 388

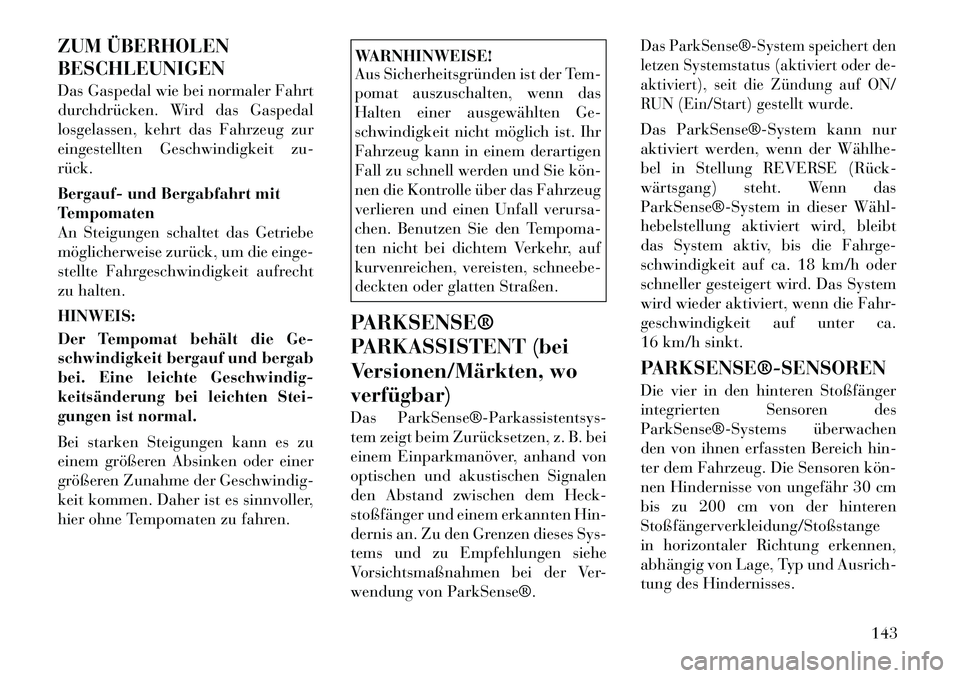

ZUM ÜBERHOLEN BESCHLEUNIGEN
Das Gaspedal wie bei normaler Fahrt
durchdrücken. Wird das Gaspedal
losgelassen, kehrt das Fahrzeug zur
eingestellten Geschwindigkeit zu-rück.
Bergauf- und Bergabfahrt mit
Tempomaten
An Steigungen schaltet das Getriebe
möglicherweise zurück, um die einge-
stellte Fahrgeschwindigkeit aufrecht
zu halten. HINWEIS:
Der Tempomat behält die Ge-
schwindigkeit bergauf und bergab
bei. Eine leichte Geschwindig-
keitsänderung bei leichten Stei-
gungen ist normal.
Bei starken Steigungen kann es zu
einem größeren Absinken oder einer
größeren Zunahme der Geschwindig-
keit kommen. Daher ist es sinnvoller,
hier ohne Tempomaten zu fahren.
WARNHINWEISE!
Aus Sicherheitsgründen ist der Tem-
pomat auszuschalten, wenn das
Halten einer ausgewählten Ge-
schwindigkeit nicht möglich ist. Ihr
Fahrzeug kann in einem derartigen
Fall zu schnell werden und Sie kön
nen die Kontrolle über das Fahrzeug
verlieren und einen Unfall verursa-
chen. Benutzen Sie den Tempoma-
ten nicht bei dichtem Verkehr, auf
kurvenreichen, vereisten, schneebe-
deckten oder glatten Straßen.
PARKSENSE®
PARKASSISTENT (bei
Versionen/Märkten, woverfügbar)
Das ParkSense®Parkassistentsys
tem zeigt beim Zurücksetzen, z. B. bei
einem Einparkmanöver, anhand von
optischen und akustischen Signalen
den Abstand zwischen dem Heck-
stoßfänger und einem erkannten Hin-
dernis an. Zu den Grenzen dieses Sys-
tems und zu Empfehlungen siehe
Vorsichtsmaßnahmen bei der Ver-
wendung von ParkSense®.
Das ParkSense®System speichert den
letzen Systemstatus (aktiviert oder de-
aktiviert), seit die Zündung auf ON/
RUN (Ein/Start) gestellt wurde.Das ParkSense®System kann nur
aktiviert werden, wenn der Wählhe
bel in Stellung REVERSE (Rück
wärtsgang) steht. Wenn das
ParkSense®System in dieser Wähl
hebelstellung aktiviert wird, bleibt
das System aktiv, bis die Fahrge-
schwindigkeit auf ca. 18 km/h oder
schneller gesteigert wird. Das System
wird wieder aktiviert, wenn die Fahr-
geschwindigkeit auf unter ca.
16 km/h sinkt.
PARKSENSE®SENSOREN
Die vier in den hinteren Stoßfänger
integrierten Sensoren des
ParkSense®Systems überwachen
den von ihnen erfassten Bereich hin-
ter dem Fahrzeug. Die Sensoren kön
nen Hindernisse von ungefähr 30 cm
bis zu 200 cm von der hinterenStoßfängerverkleidung/Stoßstange
in horizontaler Richtung erkennen,
abhängig von Lage, Typ und Ausrich-
tung des Hindernisses.
143
Page 150 of 388

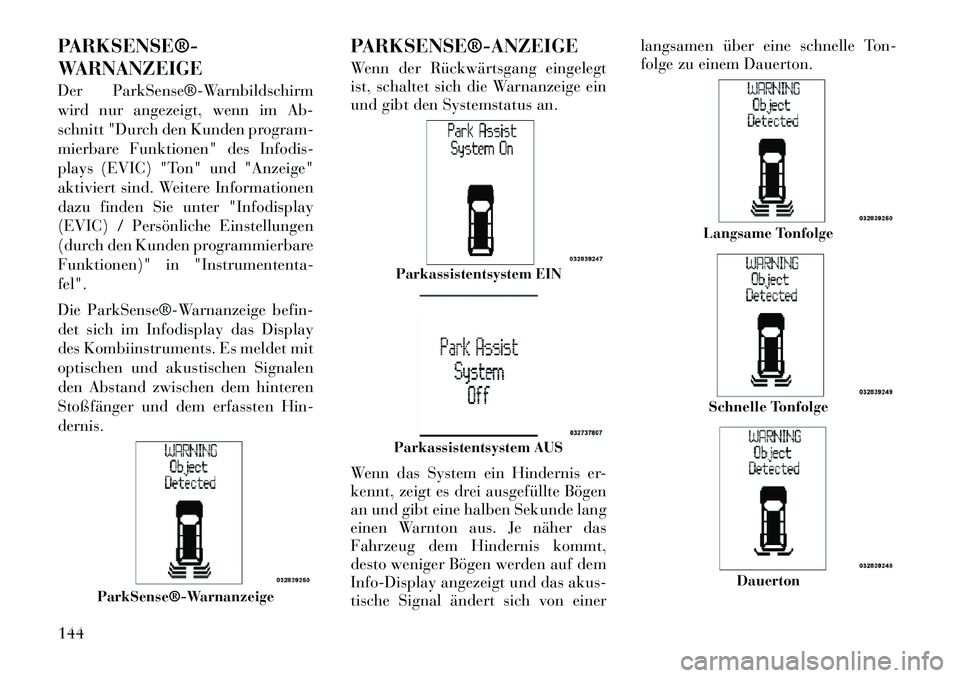

PARKSENSE®
WARNANZEIGE
Der ParkSense®Warnbildschirm
wird nur angezeigt, wenn im Ab-
schnitt "Durch den Kunden program-
mierbare Funktionen" des Infodis-
plays (EVIC) "Ton" und "Anzeige"
aktiviert sind. Weitere Informationen
dazu finden Sie unter "Infodisplay
(EVIC) / Persönliche Einstellungen
(durch den Kunden programmierbare
Funktionen)" in "Instrumententa-fel".
Die ParkSense®Warnanzeige befin-
det sich im Infodisplay das Display
des Kombiinstruments. Es meldet mit
optischen und akustischen Signalen
den Abstand zwischen dem hinteren
Stoßfänger und dem erfassten Hin-dernis.PARKSENSE®ANZEIGE
Wenn der Rückwärtsgang eingelegt
ist, schaltet sich die Warnanzeige ein
und gibt den Systemstatus an.
Wenn das System ein Hindernis er-
kennt, zeigt es drei ausgefüllte Bögen
an und gibt eine halben Sekunde lang
einen Warnton aus. Je näher das
Fahrzeug dem Hindernis kommt,
desto weniger Bögen werden auf dem
Info-Display angezeigt und das akus-
tische Signal ändert sich von einerlangsamen über eine schnelle Ton-
folge zu einem Dauerton.
ParkSense®Warnanzeige
Parkassistentsystem EINParkassistentsystem AUS
Langsame TonfolgeSchnelle Tonfolge
Dauerton
144
Page 151 of 388

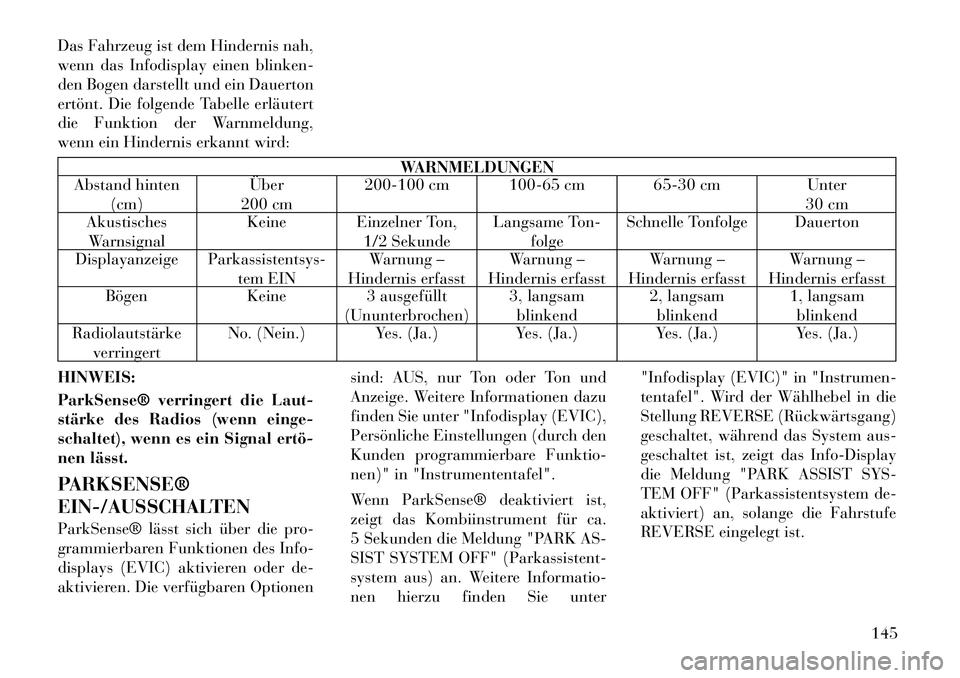

Das Fahrzeug ist dem Hindernis nah,
wenn das Infodisplay einen blinken-
den Bogen darstellt und ein Dauerton
ertönt. Die folgende Tabelle erläutert
die Funktion der Warnmeldung,
wenn ein Hindernis erkannt wird:
WARNMELDUNGEN
Abstand hinten
(cm) Über
200 cm 200-100 cm 100-65 cm 65-30 cm Unter
30 cm
Akustisches
Warnsignal Keine Einzelner Ton,
1/2 Sekunde Langsame Ton-
folge Schnelle Tonfolge Dauerton
Displayanzeige Parkassistentsys- tem EINWarnung –
Hindernis erfasst Warnung –
Hindernis erfasst Warnung –
Hindernis erfasst Warnung –
Hindernis erfasst
Bögen Keine 3 ausgefüllt
(Ununterbrochen)3, langsam
blinkend 2, langsam
blinkend 1, langsam
blinkend
Radiolautstärke
verringert No. (Nein.) Yes. (Ja.) Yes. (Ja.) Yes. (Ja.) Yes. (Ja.)
HINWEIS:
ParkSense® verringert die Laut-
stärke des Radios (wenn einge-
schaltet), wenn es ein Signal ertö
nen lässt.
PARKSENSE®
EIN-/AUSSCHALTEN
ParkSense® lässt sich über die pro-
grammierbaren Funktionen des Info-
displays (EVIC) aktivieren oder de-
aktivieren. Die verfügbaren Optionen sind: AUS, nur Ton oder Ton und
Anzeige. Weitere Informationen dazu
finden Sie unter "Infodisplay (EVIC),
Persönliche Einstellungen (durch den
Kunden programmierbare Funktio-
nen)" in "Instrumententafel".
Wenn ParkSense® deaktiviert ist,
zeigt das Kombiinstrument für ca.
5 Sekunden die Meldung "PARK AS-
SIST SYSTEM OFF" (Parkassistent-
system aus) an. Weitere Informatio-
nen hierzu finden Sie unter"Infodisplay (EVIC)" in "Instrumen-
tentafel". Wird der Wählhebel in die
Stellung REVERSE (Rückwärtsgang)
geschaltet, während das System aus-
geschaltet ist, zeigt das Info-Display
die Meldung "PARK ASSIST SYS-
TEM OFF" (Parkassistentsystem de-
aktiviert) an, solange die Fahrstufe
REVERSE eingelegt ist.
145
Page 152 of 388

WARTUNG DES
PARKSENSE®
PARKASSISTENTEN
Wenn das ParkSense®Parkassist
entsystem defekt ist, lässt das Kombi-
instrument bei jedem Einschalten der
Zündung einen einfachen Warnton
ertönen und zeigt die Meldung
"CLEAN PARK ASSIST SENSORS"
(Parkassistent instand setzen) oder
die Meldung "SERVICE PARK AS-
SIST SYSTEM" (Parkhilfe warten
lassen) an. Weitere Informationen
hierzu finden Sie unter "Infodisplay
(EVIC)" in "Instrumententafel".
Wenn der Wählhebel in Stellung RE-
VERSE (Rückwärtsgang) geschaltet
wird und das System eine Störung
erkannt hat, zeigt das Infodisplay die
Meldung "CLEAN PARK ASSIST
SENSORS" (Sensoren des Parkassis-
tenten reinigen) oder die Meldung
"SERVICE PARK ASSIST SYSTEM"
(Parkassistent instand setzen) an, so-
lange die Fahrstufe REVERSE einge-
legt ist. Unter diesen Umständen
funktioniert ParkSense® nicht.Wenn die Meldung "CLEAN PARK
ASSIST SENSORS" (Sensoren des
Parkassistenten reinigen) im Infodis-
play (EVIC) erscheint und der hintere
Stoßfänger frei von Schnee, Eis,
Schlamm, Schmutz oder anderen
Hindernissen ist, wenden Sie sich an
Ihren Vertragshändler.
Wenn "SERVICE PARK ASSIST
SYSTEM" (Parkhilfe warten lassen)
auf dem Infodisplay (EVIC) angezeigt
wird, setzen Sie sich mit Ihrem Ver-
tragshändler in Verbindung.
REINIGUNG DAS
PARKSENSE®SYSTEMS
Reinigen Sie die ParkSense®
Sensoren mit Wasser, Autoshampoo
und einem weichen Lappen. Verwen-
den Sie keine groben oder harten
Lappen. Nicht an den Sensoren krat-
zen oder stochern. Andernfalls kön
nen die Sensoren beschädigt werden.
VORSICHTSMASSNAHMEN
BEI DER VERWENDUNG
VON PARKSENSE® HINWEIS:
Sicherstellen, dass der hintere
Stoßfänger frei von Schnee, Eis,
Schlamm, Schmutz und ande-
ren Rückständen ist, damit das
ParkSense®System einwand-
frei funktioniert.
Presslufthämmer, große Lkw und anderweitig verursachte Vi-
brationen können die Funktion
des ParkSense®Systems beein-trächtigen.
Wird ParkSense® abgeschaltet, zeigt das Kombiinstrument die
Meldung "PARK ASSIST SYS-
TEM OFF" (Parkassistentsystem
deaktiviert) an. Außerdem
bleibt ParkSense® abgeschaltet,
bis Sie es wieder einschalten –
auch wenn Sie die Zündung ein-
und wieder ausschalten.
146
