2012 Lancia Thema Instrukcja obsługi (in Polish)

Sześć czujników ParkSense®,
umieszczonych z przodu/na przednim
zderzaku, monitoruje obszar przed
pojazdem będący w ich zasięgu.
Czujniki mogą wykryć przeszkody
znajdujące się w odległości około
120 cm od przodu pojazdu/przedniego
zderzaka (mierząc w poziomie),
w zależności od miejsca, rodzaju
i kierunku ustawienia przeszkody.
WYŚWIETLACZ
OSTRZEŻEŃ
PARKSENSE®
Ekran ostrzeżeń ParkSense® zostanie
wyświetlony dopiero po wybraniu
funkcji Sound and Display (Dźwięk
i obraz) w układzie Uconnect Touch™.
Więcej informacji znajduje się
w punkcie „Ustawienia Uconnect
Touch™” w rozdziale „Prezentacja
deski rozdzielczej”.Ekran ostrzeżeń ParkSense® znajduje
się w elektronicznym centrum
informacyjnym pojazdu (EVIC).
Wyświetla ostrzeżenia wizualne oraz
informacje na temat odległości między
tyłem pojazdu/tylnym zderzakiem i/lub
przodem pojazdu/przednim zderzakiem
a wykrytą przeszkodą.
WYŚWIETLACZ UKŁADU
PARKSENSE®
Wyświetlacz włącza się i wyświetla stan
układu, gdy dźwignia zmiany biegów
zostanie przestawiona w położenie R lub
D w przypadku wykrycia przeszkody.
Wyświetlacz układu asysty przy
parkowaniu
Włączony układ asysty przy parkowaniuWyłączony układ asysty przy parkowaniu
123

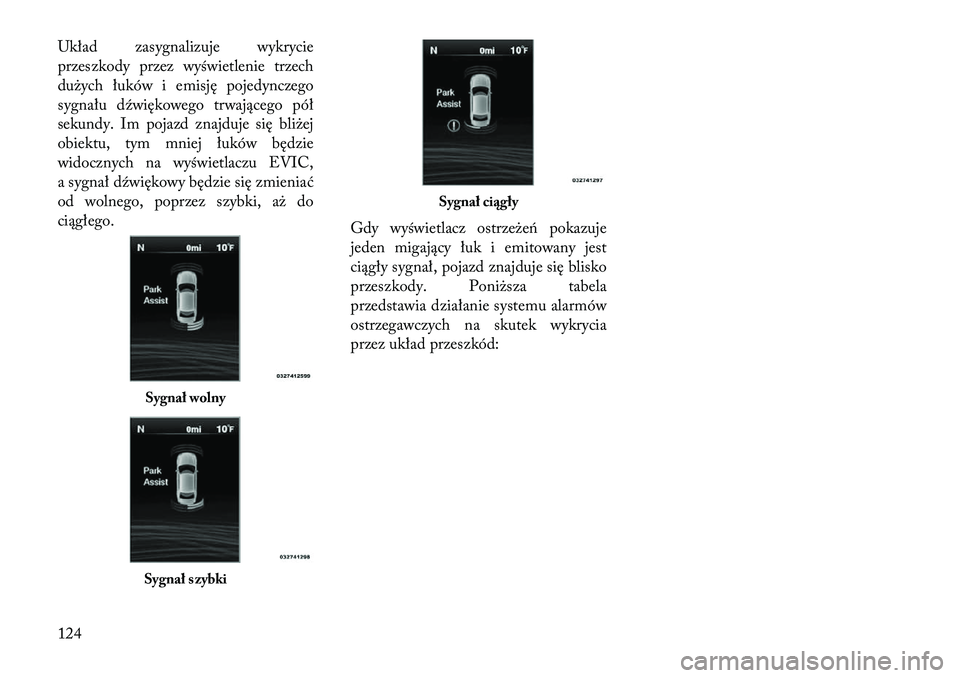

Układ zasygnalizuje wykrycie
przeszkody przez wyświetlenie trzech
dużych łuków i emisję pojedynczego
sygnału dźwiękowego trwającego pół
sekundy. Im pojazd znajduje się bliżej
obiektu, tym mniej łuków będzie
widocznych na wyświetlaczu EVIC,
a sygnał dźwiękowy będzie się zmieniać
od wolnego, poprzez szybki, aż do
ciągłego.Gdy wyświetlacz ostrzeżeń pokazuje
jeden migający łuk i emitowany jest
ciągły sygnał, pojazd znajduje się blisko
przeszkody. Poniższa tabela
przedstawia działanie systemu alarmów
ostrzegawczych na skutek wykrycia
przez układ przeszkód:
Sygnał wolnySygnał szybki
Sygnał ciągły
124

SYGNALIZACJA OSTRZEGAWCZA
Odległość z tyłu
(cm) Ponad
200 cm 200-100 cm 100-60 cm 60-35 cm
Poniżej 35 cm
Odległość z przodu (cm) Ponad
120 cm 120-100 cm 100-60 cm 60-35 cm
Poniżej 35 cm
Sygnał dźwiękowy (Brzęczyk) BrakPojedynczy,
trwający 1/2
sekundy (wyłącznie przeszkoda z tyłu) Wolny (wyłącznie
przeszkoda z tyłu) Szybki Ciągły
Łuk Brak 3 pełne
(Ciągły) 3 wolno migające 2 wolno migające 1 wolno migający
SYGNAŁY DŹWIĘKOWE
UKŁADU ASYSTY PRZY
PARKOWANIU PRZODEM
Układ ParkSense® wyłączy sygnał
dźwiękowy (brzęczyk) układu asysty
przy parkowaniu przodem po około 4
sekundach od wykrycia przeszkody, gdy
pojazd stoi nieruchomo z wciśniętym
pedałem hamulca.
WŁĄCZANIE I
WYŁĄCZANIE UKŁADU
PARKSENSE®
Układ ParkSense® można włączać
i wyłączać za pomocą systemu Uconnect
Touch™. Dostępne są następujące
opcje: Off (Wył.), Sound Only (Tylko
dźwięk) lub Sound and Display (Dźwięk i obraz). Więcej informacji znajduje się
w punkcie „Ustawienia Uconnect
Touch™” w rozdziale „Prezentacja
deski rozdzielczej”.
Po naciśnięciu przycisku wyłączającego
układ ParkSense® na wyświetlaczu
EVIC przez około pięć sekund
widoczny będzie komunikat „PARK
ASSIST SYSTEM OFF” (Wyłączony
układ asysty przy parkowaniu). Więcej
informacji na ten temat można znaleźć
w punkcie „Elektroniczne centrum
informacyjne pojazdu (EVIC)”
w rozdziale „Prezentacja deski
rozdzielczej”. Po przestawieniu dźwigni
zmiany biegów w położenie R lub D
(przy prędkości niższej niż 11 km/h)
przy wyłączonym układzie nawyświetlaczu EVIC pojawia się
komunikat „PARK ASSIST SYSTEM
OFF” (Wyłączony układ asysty przy
parkowaniu). Komunikat znika po
około pięciu sekundach w położeniu R
i po 5 sekundach w położeniu D.
NAPRAWA UKŁADU
ASYSTY PRZY
PARKOWANIU
PARKSENSE®
W przypadku usterki układu asysty przy
parkowaniu ParkSense® zestaw
wskaźników emituje pojedynczy sygnał
dźwiękowy (przy każdym włączaniu
zapłonu). Na zestawie wskaźników
wyświetlony zostaje komunikat
„CLEAN PARK ASSIST” (Konieczne
125

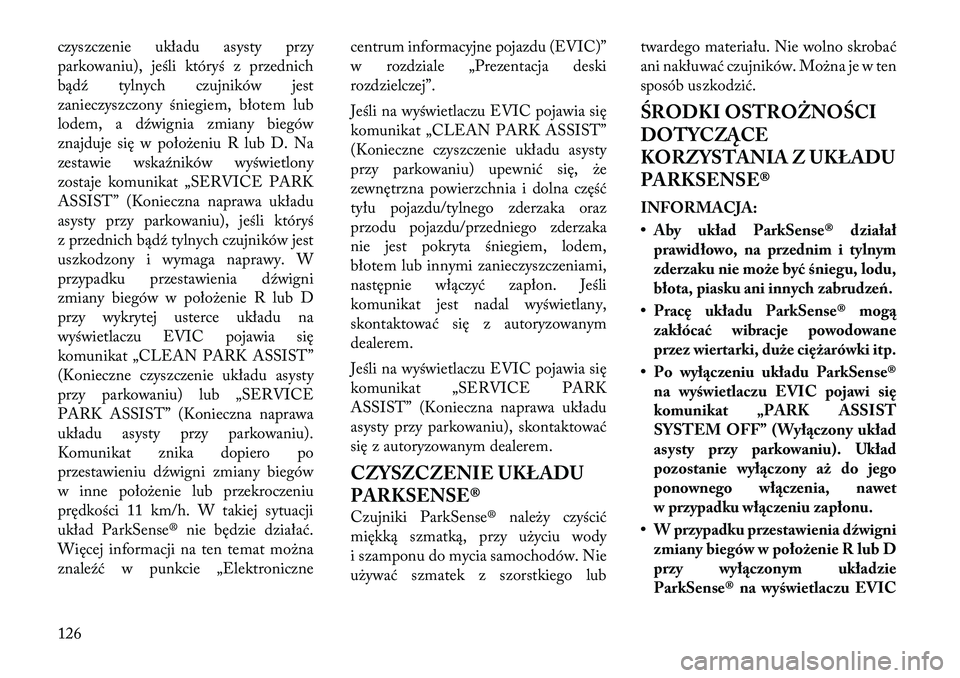

czyszczenie układu asysty przy
parkowaniu), jeśli któryś z przednich
bądź tylnych czujników jest
zanieczyszczony śniegiem, błotem lub
lodem, a dźwignia zmiany biegów
znajduje się w położeniu R lub D. Na
zestawie wskaźników wyświetlony
zostaje komunikat „SERVICE PARK
ASSIST” (Konieczna naprawa układu
asysty przy parkowaniu), jeśli któryś
z przednich bądź tylnych czujników jest
uszkodzony i wymaga naprawy. W
przypadku przestawienia dźwigni
zmiany biegów w położenie R lub D
przy wykrytej usterce układu na
wyświetlaczu EVIC pojawia się
komunikat „CLEAN PARK ASSIST”
(Konieczne czyszczenie układu asysty
przy parkowaniu) lub „SERVICE
PARK ASSIST” (Konieczna naprawa
układu asysty przy parkowaniu).
Komunikat znika dopiero po
przestawieniu dźwigni zmiany biegów
w inne położenie lub przekroczeniu
prędkości 11 km/h. W takiej sytuacji
układ ParkSense® nie będzie działać.
Więcej informacji na ten temat można
znaleźć w punkcie „Elektronicznecentrum informacyjne pojazdu (EVIC)”
w rozdziale „Prezentacja deski
rozdzielczej”.
Jeśli na wyświetlaczu EVIC pojawia się
komunikat „CLEAN PARK ASSIST”
(Konieczne czyszczenie układu asysty
przy parkowaniu) upewnić się, że
zewnętrzna powierzchnia i dolna część
tyłu pojazdu/tylnego zderzaka oraz
przodu pojazdu/przedniego zderzaka
nie jest pokryta śniegiem, lodem,
błotem lub innymi zanieczyszczeniami,
następnie włączyć zapłon. Jeśli
komunikat jest nadal wyświetlany,
skontaktować się z autoryzowanym
dealerem.
Jeśli na wyświetlaczu EVIC pojawia się
komunikat „SERVICE PARK
ASSIST” (Konieczna naprawa układu
asysty przy parkowaniu), skontaktować
się z autoryzowanym dealerem.
CZYSZCZENIE UKŁADU
PARKSENSE®
Czujniki ParkSense® należy czyścić
miękką szmatką, przy użyciu wody
i szamponu do mycia samochodów. Nie
używać szmatek z szorstkiego lubtwardego materiału. Nie wolno skrobać
ani nakłuwać czujników. Można je w ten
sposób uszkodzić.
ŚRODKI OSTROŻNOŚCI
DOTYCZĄCE
KORZYSTANIA Z UKŁADU
PARKSENSE®
INFORMACJA:
• Aby układ ParkSense® działał
prawidłowo, na przednim i tylnym
zderzaku nie może być śniegu, lodu,
błota, piasku ani innych zabrudzeń.
• Pracę układu ParkSense® mogą zakłócać wibracje powodowane
przez wiertarki, duże ciężarówki itp.
• Po wyłączeniu układu ParkSense® na wyświetlaczu EVIC pojawi się
komunikat „PARK ASSIST
SYSTEM OFF” (Wyłączony układ
asysty przy parkowaniu). Układ
pozostanie wyłączony aż do jego
ponownego włączenia, nawet
w przypadku włączeniu zapłonu.
• W przypadku przestawienia dźwigni zmiany biegów w położenie R lub D
przy wyłączonym układzie
ParkSense® na wyświetlaczu EVIC
126

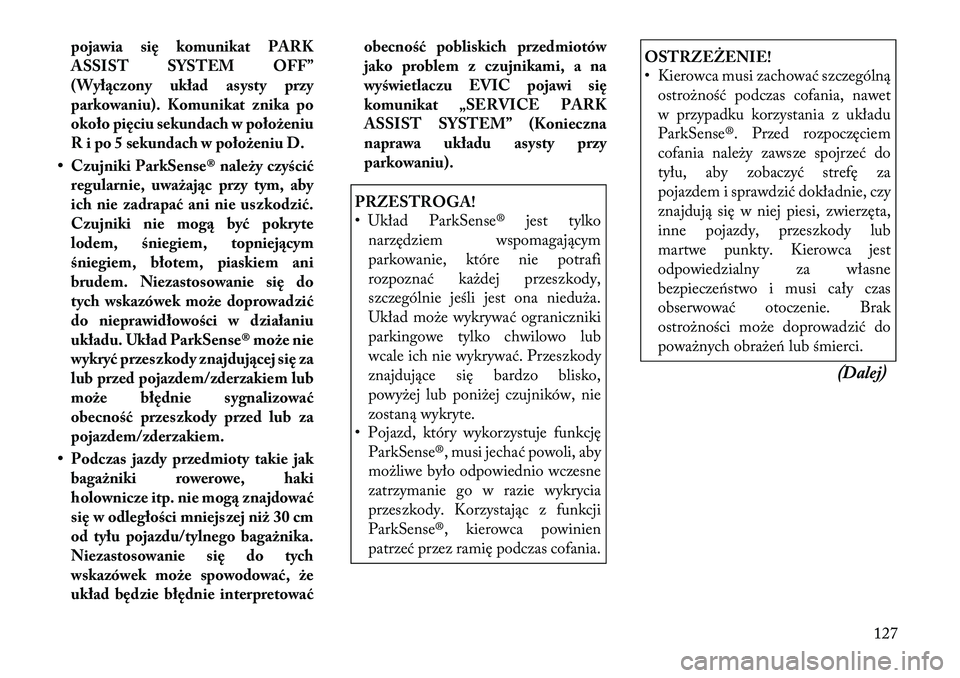

pojawia się komunikat PARK
ASSIST SYSTEM OFF”
(Wyłączony układ asysty przy
parkowaniu). Komunikat znika po
około pięciu sekundach w położeniu
R i po 5 sekundach w położeniu D.
• Czujniki ParkSense® należy czyścić regularnie, uważając przy tym, aby
ich nie zadrapać ani nie uszkodzić.
Czujniki nie mogą być pokryte
lodem, śniegiem, topniejącym
śniegiem, błotem, piaskiem ani
brudem. Niezastosowanie się do
tych wskazówek może doprowadzić
do nieprawidłowości w działaniu
układu. Układ ParkSense® może nie
wykryć przeszkody znajdującej się za
lub przed pojazdem/zderzakiem lub
może błędnie sygnalizować
obecność przeszkody przed lub za
pojazdem/zderzakiem.
• Podczas jazdy przedmioty takie jak bagażniki rowerowe, haki
holownicze itp. nie mogą znajdować
się w odległości mniejszej niż 30 cm
od tyłu pojazdu/tylnego bagażnika.
Niezastosowanie się do tych
wskazówek może spowodować, że
układ będzie błędnie interpretować obecność pobliskich przedmiotów
jako problem z czujnikami, a na
wyświetlaczu EVIC pojawi się
komunikat „SERVICE PARK
ASSIST SYSTEM” (Konieczna
naprawa układu asysty przy
parkowaniu).
PRZESTROGA!
• Układ ParkSense® jest tylko
narzędziem wspomagającym
parkowanie, które nie potrafi
rozpoznać każdej przeszkody,
szczególnie jeśli jest ona nieduża.
Układ może wykrywać ograniczniki
parkingowe tylko chwilowo lub
wcale ich nie wykrywać. Przeszkody
znajdujące się bardzo blisko,
powyżej lub poniżej czujników, nie
zostaną wykryte.
• Pojazd, który wykorzystuje funkcję
ParkSense®, musi jechać powoli, aby
możliwe było odpowiednio wczesne
zatrzymanie go w razie wykrycia
przeszkody. Korzystając z funkcji
ParkSense®, kierowca powinien
patrzeć przez ramię podczas cofania.
OSTRZEŻENIE!
• Kierowca musi zachować szczególnąostrożność podczas cofania, nawet
w przypadku korzystania z układu
ParkSense®. Przed rozpoczęciem
cofania należy zawsze spojrzeć do
tyłu, aby zobaczyć strefę za
pojazdem i sprawdzić dokładnie, czy
znajdują się w niej piesi, zwierzęta,
inne pojazdy, przeszkody lub
martwe punkty. Kierowca jest
odpowiedzialny za własne
bezpieczeństwo i musi cały czas
obserwować otoczenie. Brak
ostrożności może doprowadzić do
poważnych obrażeń lub śmierci.
(Dalej)
127

OSTRZEŻENIE!(Dalej)
• Jeśli pojazd nie holuje przyczepy,
stanowczo zaleca się odłączenie
zespołu mocowania haka i kuli haka
holowniczego przed korzystaniem
z układu asysty przy parkowaniu
ParkSense®. Niezastosowanie się do
tych wskazówek może doprowadzić
do poważnych obrażeń lub
uszkodzenia pojazdu bądź
przeszkód, ponieważ hak kulowy
będzie znajdował się bliżej
przeszkody niż tylny zderzak, gdy na
wyświetlaczu ostrzeżeń pojawi się
pojedynczy migający łuk
i emitowany będzie ciągły sygnał
dźwiękowy. Poza tym, czujniki
mogą wykryć zespół mocowania
kulowego i kuli haka holowniczego,
jeśli jest odpowiednio duży, i błędnie
zasygnalizować obecność

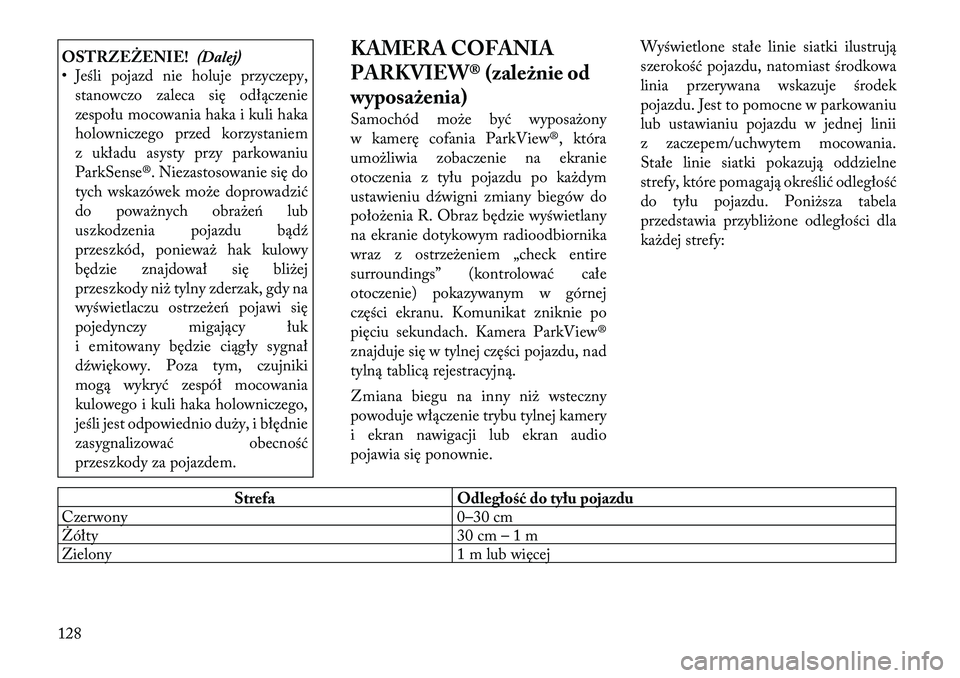

przeszkody za pojazdem. KAMERA COFANIA
PARKVIEW® (zależnie od
wyposażenia)
Samochód może być wyposażony
w kamerę cofania ParkView®, która
umożliwia zobaczenie na ekranie
otoczenia z tyłu pojazdu po każdym
ustawieniu dźwigni zmiany biegów do
położenia R. Obraz będzie wyświetlany
na ekranie dotykowym radioodbiornika
wraz z ostrzeżeniem „check entire
surroundings” (kontrolować całe
otoczenie) pokazywanym w górnej
części ekranu. Komunikat zniknie po
pięciu sekundach. Kamera ParkView®
znajduje się w tylnej części pojazdu, nad
tylną tablicą rejestracyjną.
Z miana biegu na inny niż wsteczny
powoduje włączenie trybu tylnej kamery
i ekran nawigacji lub ekran audio
pojawia się ponownie.
Wyświetlone stałe linie siatki ilustrują
szerokość pojazdu, natomiast środkowa
linia przerywana wskazuje środek
pojazdu. Jest to pomocne w parkowaniu
lub ustawianiu pojazdu w jednej linii
z zaczepem/uchwytem mocowania.
Stałe linie siatki pokazują oddzielne
strefy, które pomagają określić odległość
do tyłu pojazdu. Poniższa tabela
przedstawia przybliżone odległości dla
każdej strefy:
Strefa Odległość do tyłu pojazdu
Czerwony 0–30 cm
Ż ółty 30 cm – 1 m
Zielony 1 m lub więcej
128

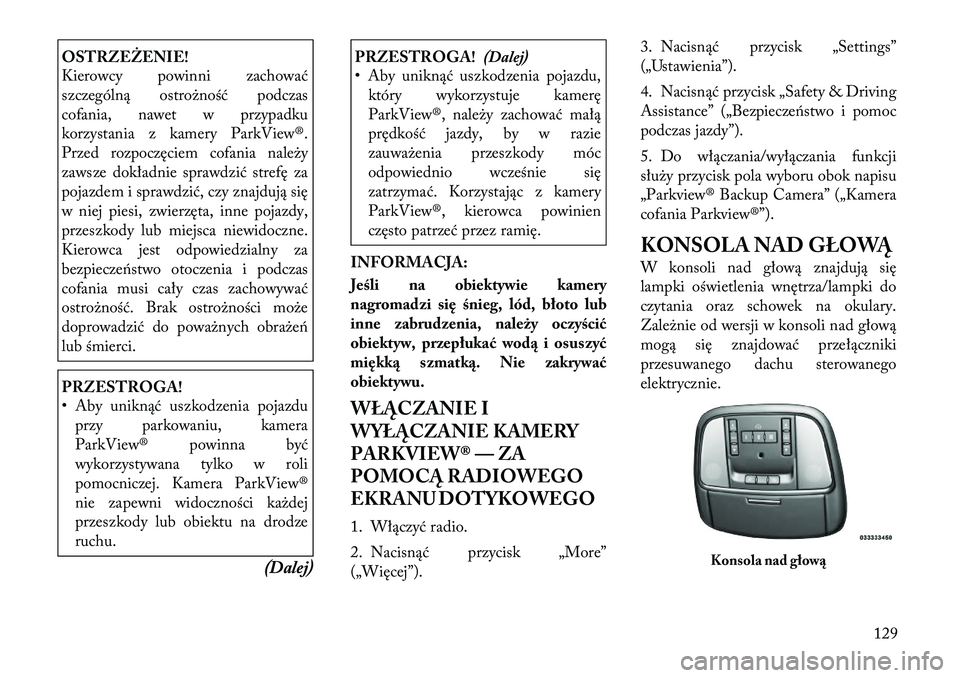

OSTRZEŻENIE!
Kierowcy powinni zachować
szczególną ostrożność podczas
cofania, nawet w przypadku
korzystania z kamery ParkView®.
Przed rozpoczęciem cofania należy
zawsze dokładnie sprawdzić strefę za
pojazdem i sprawdzić, czy znajdują się
w niej piesi, zwierzęta, inne pojazdy,
przeszkody lub miejsca niewidoczne.
Kierowca jest odpowiedzialny za
bezpieczeństwo otoczenia i podczas
cofania musi cały czas zachowywać
ostrożność. Brak ostrożności może
doprowadzić do poważnych obrażeń
lub śmierci.PRZESTROGA!
• Aby uniknąć uszkodzenia pojazduprzy parkowaniu, kamera
ParkView® powinna być
wykorzystywana tylko w roli
pomocniczej. Kamera ParkView®
nie zapewni widoczności każdej
przeszkody lub obiektu na drodze
ruchu.
(Dalej)
PRZESTROGA!(Dalej)
• Aby uniknąć uszkodzenia pojazdu,
który wykorzystuje kamerę
ParkView®, należy zachować małą
prędkość jazdy, by w razie
zauważenia przeszkody móc
odpowiednio wcześnie się
zatrzymać. Korzystając z kamery
ParkView®, kierowca powinien
często patrzeć przez ramię.
INFORMACJA:
Jeśli na obiektywie kamery
nagromadzi się śnieg, lód, błoto lub
inne zabrudzenia, należy oczyścić
obiektyw, przepłukać wodą i osuszyć
miękką szmatką. Nie zakrywać
obiektywu.
WŁĄCZANIE I
WYŁĄCZANIE KAMERY
PARKVIEW® — ZA
POMOCĄ RADIOWEGO
EKRANU DOTYKOWEGO
1. Włączyć radio.
2. Nacisnąć przycisk „More”
(„Więcej”). 3. Nacisnąć przycisk „Settings”
(„Ustawienia”).
4. Nacisnąć przycisk „Safety & Driving
Assistance” („Bezpieczeństwo i pomoc
podczas jazdy”).
5. Do włączania/wyłączania funkcji
służy przycisk pola wyboru obok napisu
„Parkview® Backup Camera” („Kamera
cofania Parkview®”).
KONSOLA NAD GŁOWĄ
W konsoli nad głową znajdują się
lampki oświetlenia wnętrza/lampki do
czytania oraz schowek na okulary.
Zależnie od wersji w konsoli nad głową
mogą się znajdować przełączniki
przesuwanego dachu sterowanego
elektrycznie.
Konsola nad głową
129

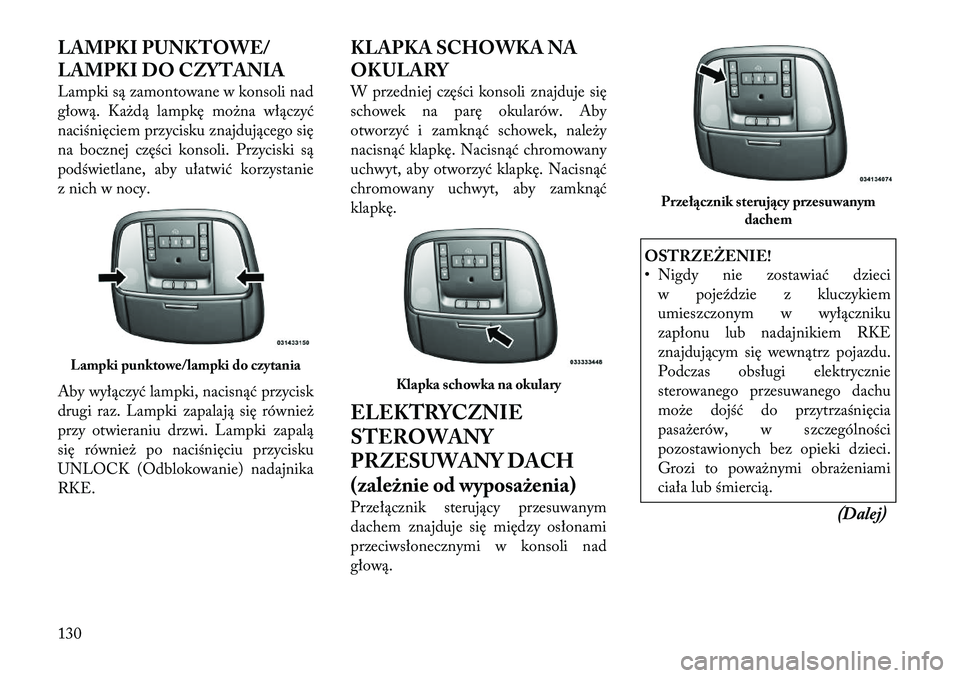

LAMPKI PUNKTOWE/
LAMPKI DO CZYTANIA
Lampki są zamontowane w konsoli nad
głową. Każdą lampkę można włączyć
naciśnięciem przycisku znajdującego się
na bocznej części konsoli. Przyciski są
podświetlane, aby ułatwić korzystanie
z nich w nocy.
Aby wyłączyć lampki, nacisnąć przycisk
drugi raz. Lampki zapalają się również
przy otwieraniu drzwi. Lampki zapalą
się również po naciśnięciu przycisku
UNLOCK (Odblokowanie) nadajnikaRKE.KLAPKA SCHOWKA NA
OKULARY
W przedniej części konsoli znajduje się
schowek na parę okularów. Aby
otworzyć i zamknąć schowek, należy
nacisnąć klapkę. Nacisnąć chromowany
uchwyt, aby otworzyć klapkę. Nacisnąć
chromowany uchwyt, aby zamknąć
klapkę.
ELEKTRYCZNIE
STEROWANY
PRZESUWANY DACH
(zależnie od wyposażenia)
Przełącznik sterujący przesuwanym
dachem znajduje się między osłonami
przeciwsłonecznymi w konsoli nad
głową.
OSTRZEŻENIE!
• Nigdy nie zostawiać dzieci
w pojeździe z kluczykiem
umieszczonym w wyłączniku
zapłonu lub nadajnikiem RKE
znajdującym się wewnątrz pojazdu.
Podczas obsługi elektrycznie
sterowanego przesuwanego dachu
może dojść do przytrzaśnięcia
pasażerów, w szczególności
pozostawionych bez opieki dzieci.
Grozi to poważnymi obrażeniami
ciała lub śmiercią.
(Dalej)
Lampki punktowe/lampki do czytania
Klapka schowka na okulary
Przełącznik sterujący przesuwanymdachem
130
