2012 Lancia Thema Instrukcja obsługi (in Polish)

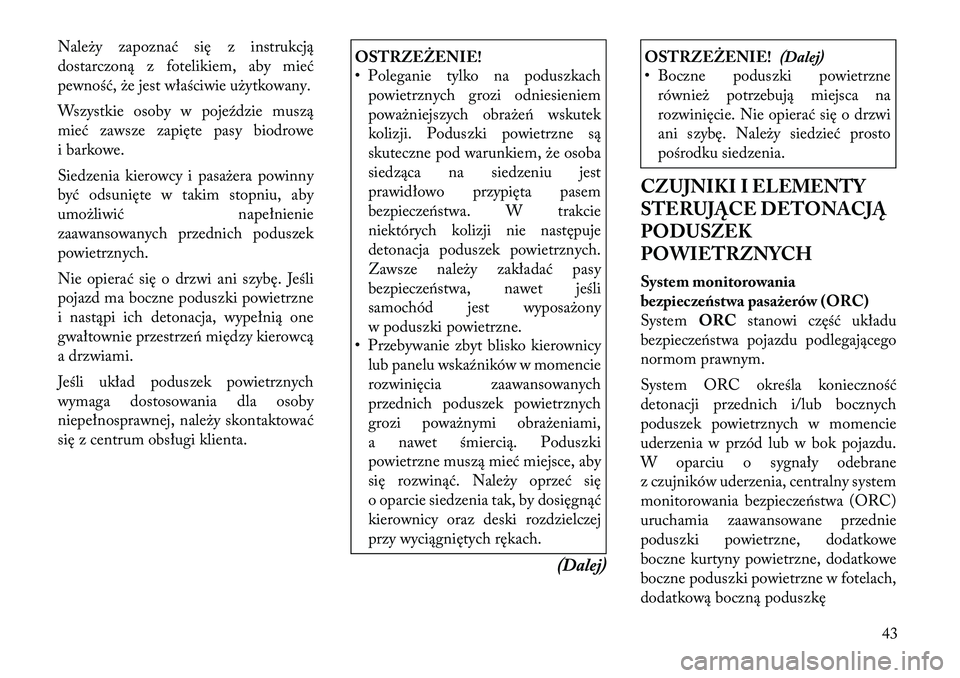

Należy zapoznać się z instrukcją
dostarczoną z fotelikiem, aby mieć
pewność, że jest właściwie użytkowany.
Wszystkie osoby w pojeździe muszą
mieć zawsze zapięte pasy biodrowe
i barkowe.
Siedzenia kierowcy i pasażera powinny
być odsunięte w takim stopniu, aby
umożliwić napełnienie
zaawansowanych przednich poduszek
powietrznych.
Nie opierać się o drzwi ani szybę. Jeśli
pojazd ma boczne poduszki powietrzne
i nastąpi ich detonacja, wypełnią one
gwałtownie przestrzeń między kierowcą
a drzwiami.
Jeśli układ poduszek powietrznych
wymaga dostosowania dla osoby
niepełnosprawnej, należy skontaktować
się z centrum obsługi klienta.
OSTRZEŻENIE!
• Poleganie tylko na poduszkachpowietrznych grozi odniesieniem
poważniejszych obrażeń wskutek
kolizji. Poduszki powietrzne są
skuteczne pod warunkiem, że osoba
siedząca na siedzeniu jest
prawidłowo przypięta pasem
bezpieczeństwa. W trakcie
niektórych kolizji nie następuje
detonacja poduszek powietrznych.
Zawsze należy zakładać pasy
bezpieczeństwa, nawet jeśli
samochód jest wyposażony
w poduszki powietrzne.
• Przebywanie zbyt blisko kierownicy
lub panelu wskaźników w momencie
rozwinięcia zaawansowanych
przednich poduszek powietrznych
grozi poważnymi obrażeniami,
a nawet śmiercią. Poduszki
powietrzne muszą mieć miejsce, aby
się rozwinąć. Należy oprzeć się
o oparcie siedzenia tak, by dosięgnąć
kierownicy oraz deski rozdzielczej
przy wyciągniętych rękach.
(Dalej)
OSTRZEŻENIE!(Dalej)
• Boczne poduszki powietrzne
również potrzebują miejsca na
rozwinięcie. Nie opierać się o drzwi
ani szybę. Należy siedzieć prosto
pośrodku siedzenia.
CZUJNIKI I ELEMENTY
STERUJĄCE DETONACJĄ
PODUSZEK
POWIETRZNYCH
System monitorowania
bezpieczeństwa pasażerów (ORC)
System ORCstanowi część układu
bezpieczeństwa pojazdu podlegającego
normom prawnym.
System ORC określa konieczność
detonacji przednich i/lub bocznych
poduszek powietrznych w momencie
uderzenia w przód lub w bok pojazdu.
W oparciu o sygnały odebrane
z czujników uderzenia, centralny system
monitorowania bezpieczeństwa (ORC)
uruchamia zaawansowane przednie
poduszki powietrzne, dodatkowe
boczne kurtyny powietrzne, dodatkowe
boczne poduszki powietrzne w fotelach,
dodatkową boczną poduszkę
43

powietrzną chroniącą kolana kierowcy
oraz napinacze przednich pasów
bezpieczeństwa. Działanie
poszczególnych elementów zależy do
siły i typu uderzenia.
Zaawansowane przednie poduszki
powietrzne i dodatkowa boczna
poduszka powietrzna chronią kolana
kierowcy, zapewniając dodatkowe
bezpieczeństwo i uzupełniają działanie
pasów bezpieczeństwa w niektórych
uderzeniach w przód pojazdu (zależnie
od siły i typu uderzenia). Zadaniem
zaawansowanych przednich poduszek
powietrznych nie jest zmniejszenie
ryzyka obrażeń w przypadku zderzeń
tylnych i bocznych ani w przypadku
przewrócenia samochodu.
Zaawansowane przednie poduszki
powietrzne i dodatkowa boczna
poduszka powietrzna chroniąca kolana
kierowcy nie uruchamiają się
w przypadku każdego uderzenia w przód
pojazdu: dotyczy to również niektórych
typów uderzeń, które mogą powodować
poważne uszkodzenia pojazdu — na
przykład uderzenie w słup, wjazd pod
ciężarówkę oraz uderzenia pod
określonym kątem. Z drugiej stronyzaawansowane przednie poduszki
powietrzne mogą zostać uruchomione
w niektórych uderzeniach
powodujących małe uszkodzenia, ale
generujące duże przeciążenie
w pojeździe.
Boczne poduszki powietrzne nie są
uruchamiane w przypadku wszystkich
uderzeń w bok pojazdu. Uruchomienie
bocznych poduszek powietrznych zależy
od siły i typu uderzenia.
Ponieważ czujniki poduszek
powietrznych monitorują przeciążenia
pojazdu przez cały czas, prędkość
pojazdu i uszkodzenie samych
czujników nie jest czynnikiem, który
pozwala w jednoznaczny sposób określić
zasadność detonacji poduszek
powietrznych.
Pasy bezpieczeństwa stanowią
niezbędne zabezpieczenie przy każdym
typie uderzenia, a także umożliwiają
utrzymanie prawidłowej pozycji
i odległości ciała od poduszki
powietrznej podczas uderzenia.
Moduł ORC monitoruje gotowość
elektronicznych podzespołów
wchodzących w skład układu poduszek
powietrznych po przestawieniu
wyłącznika zapłonu w położenie
START lub ON/RUN. Jeśli wyłącznik
zapłonu znajduje się w położeniu OFF,
ACC lub w położeniu wyłączonego
zapłonu, układ poduszek powietrznych
nie działa i poduszki powietrzne nie
zostaną uruchomione.
System ORC ma awaryjny układ
zasilania, który może uruchomić
poduszki powietrzne nawet
w przypadku odcięcia zasilania
z akumulatora lub odłączenia
akumulatora przed detonacją poduszek
powietrznych.
Przy każdym włączaniu
zapłonu system ORC wysyła
polecenie zapalenia lampki
ostrzegawczej poduszek
powietrznych na tablicy wskaźników na
cztery do ośmiu sekund (faza
autokontroli). Po zakończeniu fazy
autokontroli lampka ostrzegawcza
poduszek powietrznych gaśnie. Jeżeli
system ORC wykryje niezgodność
w którymś elemencie układu, wysyła
polecenie chwilowego lub stałego
zapalenia lampki ostrzegawczej
poduszek powietrznych. Jeżeli po44

ponownym uruchomieniu pojazdu
lampka ostrzegawcza zostanie zapalona,
system wyemituje pojedynczy sygnał
dźwiękowy.
Dotyczy to również czynności
diagnostycznych, które powodują
zapalenie lampki ostrzegawczej
poduszek powietrznych na tablicy
wskaźników w momencie wykrycia
niezgodności dotyczącej układu
poduszek powietrznych. Procedura
diagnostyczna powoduje zapisanie typuusterki.OSTRZEŻENIE!
Zignorowanie świecącej lampki
ostrzegawczej poduszek powietrznych
na tablicy wskaźników może być
przyczyną braku uruchomienia
poduszek powietrznych podczas
uderzenia. Jeżeli lampka ostrzegawcza
nie zapala się w fazie kontroli żarówki
przy włączaniu zapłonu, pozostaje
zapalona po uruchomieniu silnika lub
zapala się podczas jazdy, należy
natychmiast wykonać przegląd układu
poduszek powietrznych
u autoryzowanego dealera.Napełniacze zaawansowanych
przednich poduszek powietrznych
kierowcy i pasażera
Napełniacze zaawansowanych
przednich poduszek powietrznych
kierowcy i pasażera znajdują się
w środkowej części kierownicy i w
prawej części deski rozdzielczej. Gdy
system ORC wykryje uderzenie
wymagające uruchomienia
zaawansowanych przednich poduszek
powietrznych, wysyła polecenie do
napełniaczy. Wygenerowana zostaje
duża ilość nietoksycznego gazu, który
powoduje napełnienie zaawansowanych
przednich poduszek powietrznych. Po
napełnieniu poduszki powietrzne mogą
mieć różną objętość, zależnie od typu
i siły uderzenia. Podczas napełniania
poduszek powietrznych do pełnej
objętości osłona piasty koła kierownicy
i osłona górnej prawej części deski
rozdzielczej zostają rozerwane.
Poduszki powietrzne napełniają się do
pełnej objętości w czasie od 50 do 70
milisekund. Jest to czas, który wynosi
zaledwie jedną czwartą czasu
niezbędnego do mrugnięcia powiekami.
Po napełnieniu poduszki powietrzne natychmiast zmniejszają objętość,
wspomagając utrzymanie ciała kierowcy
i pasażera z przodu we właściwym
położeniu.
Gaz znajdujący się w zaawansowanych
przednich poduszkach zostaje
wypuszczony przez zawory znajdujące
się w bocznych częściach poduszek
powietrznych. Dzięki temu poduszki
powietrzne nie ograniczają kontroli
pojazdu.
Napełniacz dodatkowej bocznej
poduszki powietrznej chroniącej
kolana kierowcy (zależnie od
wyposażenia)
Dodatkowa boczna poduszka
powietrzna chroniąca kolana kierowcy
znajduje się w wykładzinie deski
rozdzielczej, pod kolumną kierowniczą.
Gdy system ORC wykryje uderzenie
wymagające uruchomienia poduszki
powietrznej, wysyła polecenie do
napełniaczy. Wygenerowana zostaje
duża ilość nietoksycznego gazu, który
powoduje napełnienie dodatkowej
bocznej poduszki powietrznej
chroniącej kolana kierowcy. Podczas
napełniania poduszki powietrznej do
pełnej objętości osłona poduszki zostaje
45

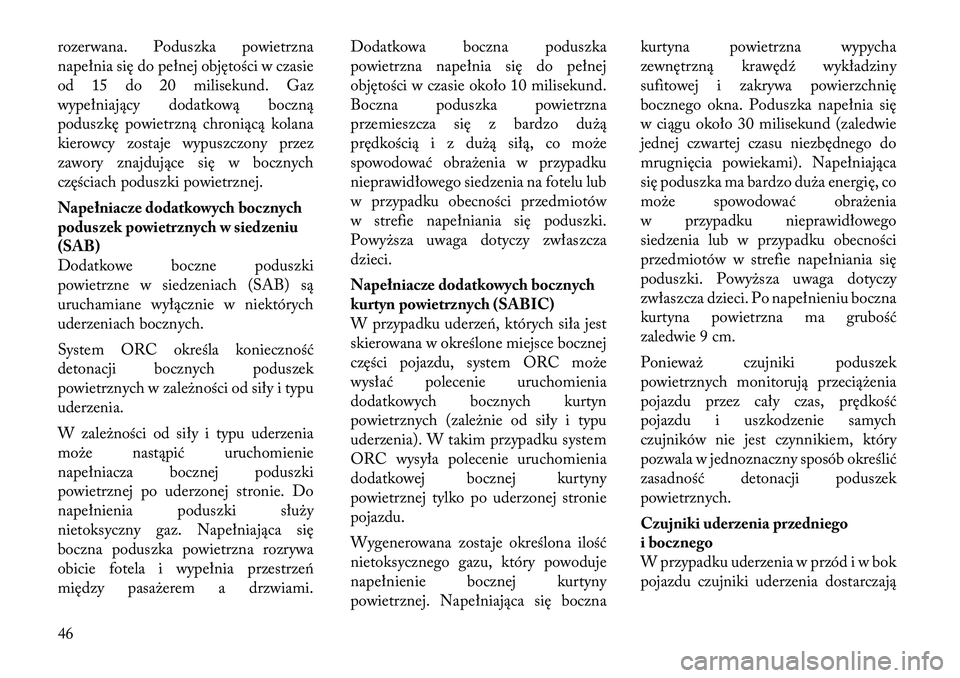

rozerwana. Poduszka powietrzna
napełnia się do pełnej objętości w czasie
od 15 do 20 milisekund. Gaz
wypełniający dodatkową boczną
poduszkę powietrzną chroniącą kolana
kierowcy zostaje wypuszczony przez
zawory znajdujące się w bocznych
częściach poduszki powietrznej.
Napełniacze dodatkowych bocznych
poduszek powietrznych w siedzeniu(SAB)
Dodatkowe boczne poduszki
powietrzne w siedzeniach (SAB) są
uruchamiane wyłącznie w niektórych
uderzeniach bocznych.
System ORC określa konieczność
detonacji bocznych poduszek
powietrznych w zależności od siły i typu
uderzenia.
W zależności od siły i typu uderzenia
może nastąpić uruchomienie
napełniacza bocznej poduszki
powietrznej po uderzonej stronie. Do
napełnienia poduszki służy
nietoksyczny gaz. Napełniająca się
boczna poduszka powietrzna rozrywa
obicie fotela i wypełnia przestrzeń
między pasażerem a drzwiami.Dodatkowa boczna poduszka
powietrzna napełnia się do pełnej
objętości w czasie około 10 milisekund.
Boczna poduszka powietrzna
przemieszcza się z bardzo dużą
prędkością i z dużą siłą, co może
spowodować obrażenia w przypadku
nieprawidłowego siedzenia na fotelu lub
w przypadku obecności przedmiotów
w strefie napełniania się poduszki.
Powyższa uwaga dotyczy zwłaszcza
dzieci.
Napełniacze dodatkowych bocznych
kurtyn powietrznych (SABIC)
W przypadku uderzeń, których siła jest
skierowana w określone miejsce bocznej
części pojazdu, system ORC może
wysłać polecenie uruchomienia
dodatkowych bocznych kurtyn
powietrznych (zależnie od siły i typu
uderzenia). W takim przypadku system
ORC wysyła polecenie uruchomienia
dodatkowej bocznej kurtyny
powietrznej tylko po uderzonej stronie
pojazdu.
Wygenerowana zostaje określona ilość
nietoksycznego gazu, który powoduje
napełnienie bocznej kurtyny
powietrznej. Napełniająca się bocznakurtyna powietrzna wypycha
zewnętrzną krawędź wykładziny
sufitowej i zakrywa powierzchnię
bocznego okna. Poduszka napełnia się
w ciągu około 30 milisekund (zaledwie
jednej czwartej czasu niezbędnego do
mrugnięcia powiekami). Napełniająca
się poduszka ma bardzo duża energię, co
może spowodować obrażenia
w przypadku nieprawidłowego
siedzenia lub w przypadku obecności
przedmiotów w strefie napełniania się
poduszki. Powyższa uwaga dotyczy
zwłaszcza dzieci. Po napełnieniu boczna
kurtyna powietrzna ma grubość
zaledwie 9 cm.
Ponieważ czujniki poduszek
powietrznych monitorują przeciążenia
pojazdu przez cały czas, prędkość
pojazdu i uszkodzenie samych
czujników nie jest czynnikiem, który
pozwala w jednoznaczny sposób określić
zasadność detonacji poduszek
powietrznych.
Czujniki uderzenia przedniego
i bocznego
W przypadku uderzenia w przód i w bok
pojazdu czujniki uderzenia dostarczają
46

systemowi ORC informację, na
podstawie której system określa sposób
działania.
Zaawansowany system
przeciwdziałania skutkom uderzenia
W przypadku uderzenia powodującego
uruchomienie poduszek powietrznych,
gdy sieć komunikacyjna pojazdu
i zasilanie pozostają sprawne, system
ORC może wysłać polecenie wykonania
następujących czynności do
zaawansowanego systemu
przeciwdziałania skutkom uderzenia:
• Odcięcie zasilania paliwem.
• Włączenie świateł awaryjnych aż docałkowitego rozładowania
akumulatora lub do momentu
wyłączenia zapłonu wyłącznikiem
zapłonu.
• Włączyć oświetlenie wnętrza, które będzie działało do momentu
rozładowania akumulatora, wyjęcia
kluczyka ze stacyjki lub przestawieniu
wyłącznika zapłonu w położenie OFF
za pomocą przycisku Start/Stop
(Włączanie/wyłączanie) układu
Keyless Go.
• Automatyczne odblokowanie drzwi. W przypadku uruchomienia
poduszek powietrznych
Zaawansowane przednie poduszki
powietrzne zmniejszają objętość
natychmiast po detonacji.
INFORMACJA:
Przednie i/lub boczne poduszki
powietrzne nie są uruchamiane przy
każdym uderzeniu. Brak detonacji
poduszki powietrznej nie oznacza
nieprawidłowego działania układu.
W przypadku uderzenia, podczas
którego następuje uruchomienie
poduszek powietrznych, możliwe jest
wystąpienie następujących zjawisk
(wszystkich lub jednego z nich):
• Nylonowy materiał, z którego
wykonana jest poduszka powietrzna,
może powodować otarcia i/lub
zaczerwienienie skóry kierowcy
i pasażera w momencie detonacji.
Otarcia przypominają te, które
występują przy otarciu skóry
przesuwającą się liną lub otarcia
spowodowane przewróceniem się na
podłogę sali gimnastycznej. Otarcia
nie są spowodowane kontaktem skóry
ze środkami chemicznymi. Nie są to obrażenia trwałe i w normalnych
warunkach szybko się goją. Jeżeli
ślady otarć nie znikają po upływie
kilku dni lub jeżeli widoczne są
pęcherzyki, należy bezzwłocznie
skonsultować się z lekarzem.
• Podczas zmniejszania objętości z poduszek powietrznych mogą
wydostawać się cząsteczki
przypominające dym. Cząsteczki te są
składnikiem, który towarzyszy
procesowi produkcji nietoksycznego
gazu, który wypełnia poduszki
powietrzne. Rozpylone cząsteczki
mogą powodować podrażnienia skóry,
oczu, nosa bądź dróg oddechowych.
W przypadku podrażnienia oczu lub
skóry należy przemyć podrażnione
miejsca zimną wodą. W przypadku
podrażnienia nosa lub dróg
oddechowych należy wyjść na świeże
powietrze. Jeżeli podrażnienie
występuje nadal, radzimy
skonsultować się z lekarzem. Aby
usunąć cząsteczki z odzieży, należy ją
wyczyścić zgodnie z zaleceniami
producenta.
47

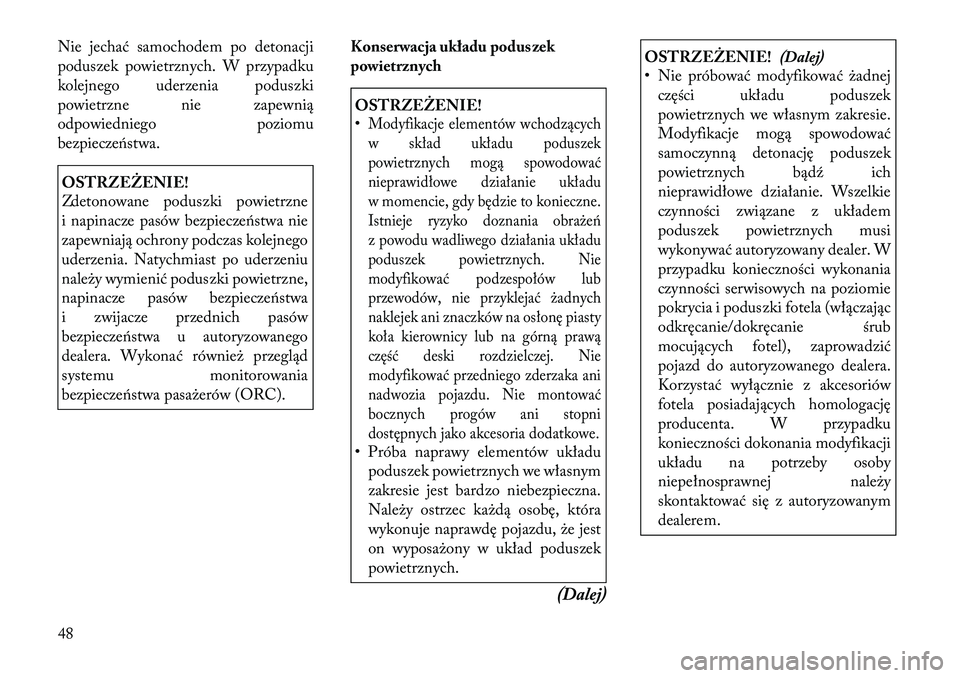

Nie jechać samochodem po detonacji
poduszek powietrznych. W przypadku
kolejnego uderzenia poduszki
powietrzne nie zapewnią
odpowiedniego poziomu
bezpieczeństwa.OSTRZEŻENIE!
Zdetonowane poduszki powietrzne
i napinacze pasów bezpieczeństwa nie
zapewniają ochrony podczas kolejnego
uderzenia. Natychmiast po uderzeniu
należy wymienić poduszki powietrzne,
napinacze pasów bezpieczeństwa
i zwijacze przednich pasów
bezpieczeństwa u autoryzowanego
dealera. Wykonać również przegląd
systemu monitorowania
bezpieczeństwa pasażerów (ORC).Konserwacja układu poduszek
powietrznych
OSTRZEŻENIE! •Modyfikacje elementów wchodzących
w skład układu poduszek
powietrznych mogą spowodować
nieprawidłowe działanie układu
w momencie, gdy będzie to konieczne.
Istnieje ryzyko doznania obrażeń
z powodu wadliwego działania układu
poduszek powietrznych. Nie
modyfikować podzespołów lub
przewodów, nie przyklejać żadnych
naklejek ani znaczków na osłonę piasty
koła kierownicy lub na górną prawą
część deski rozdzielczej. Nie
modyfikować przedniego zderzaka ani
nadwozia pojazdu. Nie montować
bocznych progów ani stopni
dostępnych jako akcesoria dodatkowe.• Próba naprawy elementów układu
poduszek powietrznych we własnym
zakresie jest bardzo niebezpieczna.
Należy ostrzec każdą osobę, która
wykonuje naprawdę pojazdu, że jest
on wyposażony w układ poduszek
powietrznych.
(Dalej)
OSTRZEŻENIE!(Dalej)
• Nie próbować modyfikować żadnej
części układu poduszek
powietrznych we własnym zakresie.
Modyfikacje mogą spowodować
samoczynną detonację poduszek
powietrznych bądź ich
nieprawidłowe działanie. Wszelkie
czynności związane z układem
poduszek powietrznych musi
wykonywać autoryzowany dealer. W
przypadku konieczności wykonania
czynności serwisowych na poziomie
pokrycia i poduszki fotela (włączając
odkręcanie/dokręcanie śrub
mocujących fotel), zaprowadzić
pojazd do autoryzowanego dealera.
Korzystać wyłącznie z akcesoriów
fotela posiadających homologację
producenta. W przypadku
konieczności dokonania modyfikacji
układu na potrzeby osoby
niepełnosprawnej należy
skontaktować się z autoryzowanym
dealerem.
48

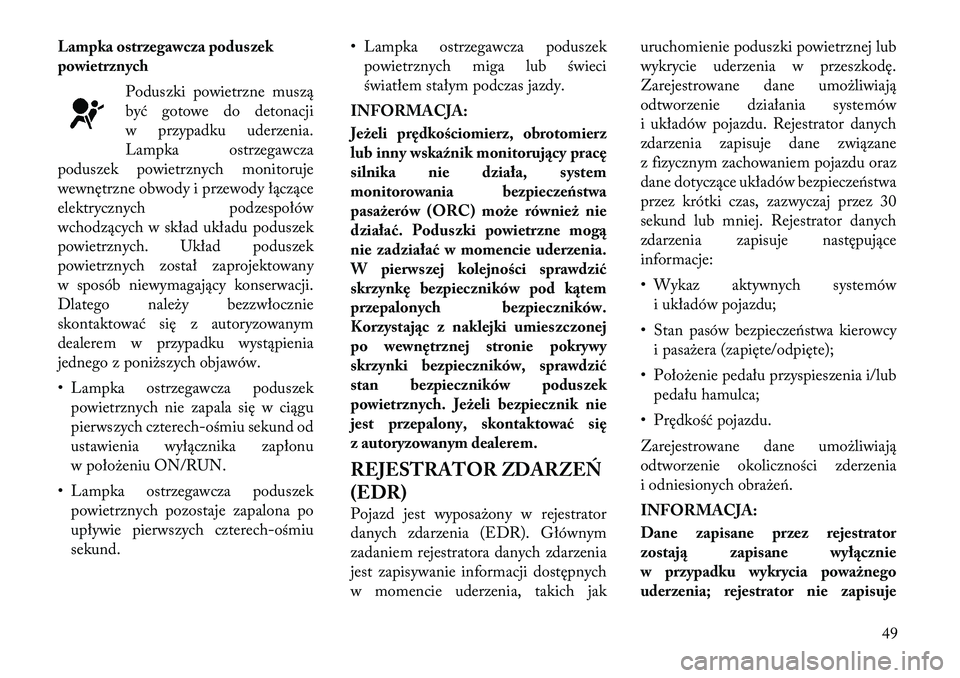

Lampka ostrzegawcza poduszek
powietrznychPoduszki powietrzne muszą
być gotowe do detonacji
w przypadku uderzenia.
Lampka ostrzegawcza
poduszek powietrznych monitoruje
wewnętrzne obwody i przewody łączące
elektrycznych podzespołów
wchodzących w skład układu poduszek
powietrznych. Układ poduszek
powietrznych został zaprojektowany
w sposób niewymagający konserwacji.
Dlatego należy bezzwłocznie
skontaktować się z autoryzowanym
dealerem w przypadku wystąpienia
jednego z poniższych objawów.
• Lampka ostrzegawcza poduszek powietrznych nie zapala się w ciągu
pierwszych czterech-ośmiu sekund od
ustawienia wyłącznika zapłonu
w położeniu ON/RUN.
• Lampka ostrzegawcza poduszek powietrznych pozostaje zapalona po
upływie pierwszych czterech-ośmiu
sekund. • Lampka ostrzegawcza poduszek
powietrznych miga lub świeci
światłem stałym podczas jazdy.
INFORMACJA:
Jeżeli prędkościomierz, obrotomierz
lub inny wskaźnik monitorujący pracę
silnika nie działa, system
monitorowania bezpieczeństwa
pasażerów (ORC) może również nie
działać. Poduszki powietrzne mogą
nie zadziałać w momencie uderzenia.
W pierwszej kolejności sprawdzić
skrzynkę bezpieczników pod kątem
przepalonych bezpieczników.
Korzystając z naklejki umies zczonej
po wewnętrznej stronie pokrywy
skrzynki bezpieczników, sprawdzić
stan bezpieczników poduszek
powietrznych. Jeżeli bezpiecznik nie
jest przepalony, skontaktować się
z autoryzowanym dealerem.
REJESTRATOR ZDARZEŃ
(EDR)
Pojazd jest wyposażony w rejestrator
danych zdarzenia (EDR). Głównym
zadaniem rejestratora danych zdarzenia
jest zapisywanie informacji dostępnych
w momencie uderzenia, takich jak uruchomienie poduszki powietrznej lub
wykrycie uderzenia w przeszkodę.
Zarejestrowane dane umożliwiają
odtworzenie działania systemów
i układów pojazdu. Rejestrator danych
zdarzenia zapisuje dane związane
z fizycznym zachowaniem pojazdu oraz
dane dotyczące układów bezpieczeństwa
przez krótki czas, zazwyczaj przez 30
sekund lub mniej. Rejestrator danych
zdarzenia zapisuje następująceinformacje:
• Wykaz aktywnych systemów
i układów pojazdu;
• Stan pasów bezpieczeństwa kierowcy i pasażera (zapięte/odpięte);
• Położenie pedału przyspieszenia i/lub pedału hamulca;
• Prędkość pojazdu.
Zarejestrowane dane umożliwiają
odtworzenie okoliczności zderzenia
i odniesionych obrażeń.
INFORMACJA:
Dane zapisane przez rejestrator
zostają zapisane wyłącznie
w przypadku wykrycia poważnego
uderzenia; rejestrator nie zapisuje
49

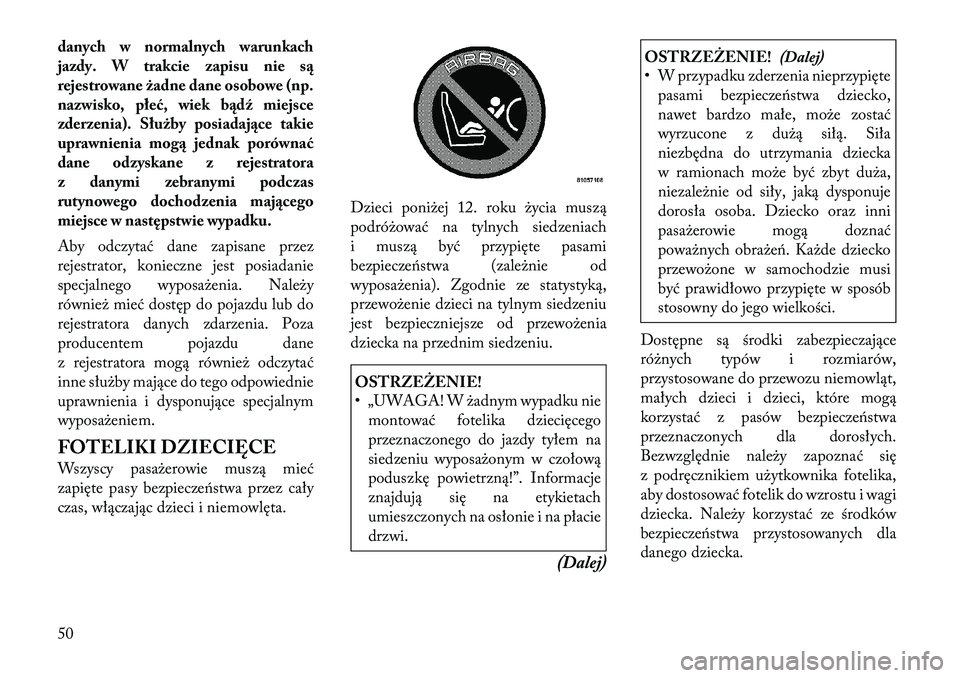

danych w normalnych warunkach
jazdy. W trakcie zapisu nie są
rejestrowane żadne dane osobowe (np.
nazwisko, płeć, wiek bądź miejsce
zderzenia). Służby posiadające takie
uprawnienia mogą jednak porównać
dane odzyskane z rejestratora
z danymi zebranymi podczas
rutynowego dochodzenia mającego
miejsce w następstwie wypadku.
Aby odczytać dane zapisane przez
rejestrator, konieczne jest posiadanie
specjalnego wyposażenia. Należy
również mieć dostęp do pojazdu lub do
rejestratora danych zdarzenia. Poza
producentem pojazdu dane
z rejestratora mogą również odczytać
inne służby mające do tego odpowiednie
uprawnienia i dysponujące specjalnym
wyposażeniem.
FOTELIKI DZIECIĘCE
Wszyscy pasażerowie muszą mieć
zapięte pasy bezpieczeństwa przez cały
czas, włączając dzieci i niemowlęta.Dzieci poniżej 12. roku życia muszą
podróżować na tylnych siedzeniach
i muszą być przypięte pasami
bezpieczeństwa (zależnie od
wyposażenia). Zgodnie ze statystyką,
przewożenie dzieci na tylnym siedzeniu
jest bezpieczniejsze od przewożenia
dziecka na przednim siedzeniu.
OSTRZEŻENIE!
• „UWAGA! W żadnym wypadku nie
montować fotelika dziecięcego
przeznaczonego do jazdy tyłem na
siedzeniu wyposażonym w czołową
poduszkę powietrzną!”. Informacje
znajdują się na etykietach
umieszczonych na osłonie i na płacie
drzwi.
(Dalej)
OSTRZEŻENIE!(Dalej)
• W przypadku zderzenia nieprzypięte
pasami bezpieczeństwa dziecko,
nawet bardzo małe, może zostać
wyrzucone z dużą siłą. Siła
niezbędna do utrzymania dziecka
w ramionach może być zbyt duża,
niezależnie od siły, jaką dysponuje
dorosła osoba. Dziecko oraz inni
pasażerowie mogą doznać
poważnych obrażeń. Każde dziecko
przewożone w samochodzie musi
być prawidłowo przypięte w sposób
stosowny do jego wielkości.
Dostępne są środki zabezpieczające
różnych typów i rozmiarów,
przystosowane do przewozu niemowląt,
małych dzieci i dzieci, które mogą
korzystać z pasów bezpieczeństwa
przeznaczonych dla dorosłych.
Bezwzględnie należy zapoznać się
z podręcznikiem użytkownika fotelika,
aby dostosować fotelik do wzrostu i wagi
dziecka. Należy korzystać ze środków
bezpieczeństwa przystosowanych dla
danego dziecka.
50
