2012 Lancia Thema Instrukcja obsługi (in Polish)

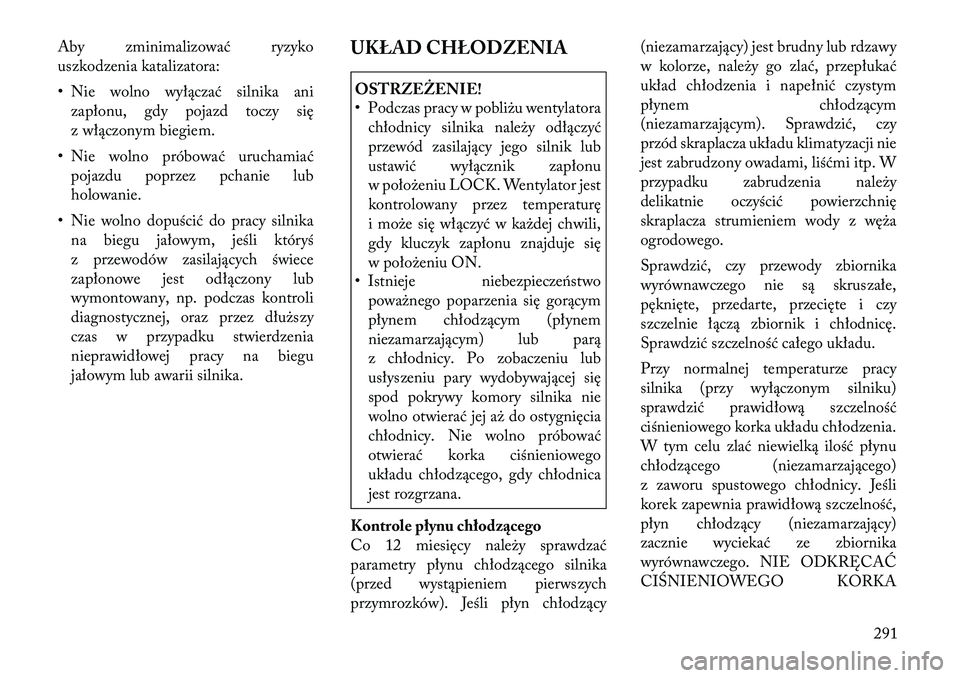

Aby zminimalizować ryzyko
uszkodzenia katalizatora:
• Nie wolno wyłączać silnika anizapłonu, gdy pojazd toczy się
z włączonym biegiem.
• Nie wolno próbować uruchamiać pojazdu poprzez pchanie lub
holowanie.
• Nie wolno dopuścić do pracy silnika na biegu jałowym, jeśli któryś
z przewodów zasilających świece
zapłonowe jest odłączony lub
wymontowany, np. podczas kontroli
diagnostycznej, oraz przez dłuższy
czas w przypadku stwierdzenia
nieprawidłowej pracy na biegu
jałowym lub awarii silnika. UKŁAD CHŁODZENIA
OSTRZEŻENIE!
• Podczas pracy w pobliżu wentylatora
chłodnicy silnika należy odłączyć
przewód zasilający jego silnik lub
ustawić wyłącznik zapłonu
w położeniu LOCK. Wentylator jest
kontrolowany przez temperaturę
i może się włączyć w każdej chwili,
gdy kluczyk zapłonu znajduje się
w położeniu ON.
• Istnieje niebezpieczeństwo
poważnego poparzenia się gorącym
płynem chłodzącym (płynem
niezamarzającym) lub parą
z chłodnicy. Po zobaczeniu lub
usłyszeniu pary wydobywającej się
spod pokrywy komory silnika nie
wolno otwierać jej aż do ostygnięcia
chłodnicy. Nie wolno próbować
otwierać korka ciśnieniowego
układu chłodzącego, gdy chłodnica
jest rozgrzana.
Kontrole płynu chłodzącego
Co 12 miesięcy należy sprawdzać
parametry płynu chłodzącego silnika
(przed wystąpieniem pierwszych
przymrozków). Jeśli płyn chłodzący (niezamarzający) jest brudny lub rdzawy
w kolorze, należy go zlać, przepłukać
układ chłodzenia i napełnić czystym
płynem chłodzącym
(niezamarzającym). Sprawdzić, czy
przód skraplacza układu klimatyzacji nie
jest zabrudzony owadami, liśćmi itp. W
przypadku zabrudzenia należy
delikatnie oczyścić powierzchnię
skraplacza strumieniem wody z węża
ogrodowego.
Sprawdzić, czy przewody zbiornika
wyrównawczego nie są skruszałe,
pęknięte, przedarte, przecięte i czy
szczelnie łączą zbiornik i chłodnicę.
Sprawdzić szczelność całego układu.
Przy normalnej temperaturze pracy
silnika (przy wyłączonym silniku)
sprawdzić prawidłową szczelność
ciśnieniowego korka układu chłodzenia.
W tym celu zlać niewielką ilość płynu
chłodzącego (niezamarzającego)
z zaworu spustowego chłodnicy. Jeśli
korek zapewnia prawidłową szczelność,
płyn chłodzący (niezamarzający)
zacznie wyciekać ze zbiornika
wyrównawczego. NIE ODKRĘCAĆ
CIŚNIENIOWEGO KORKA
291

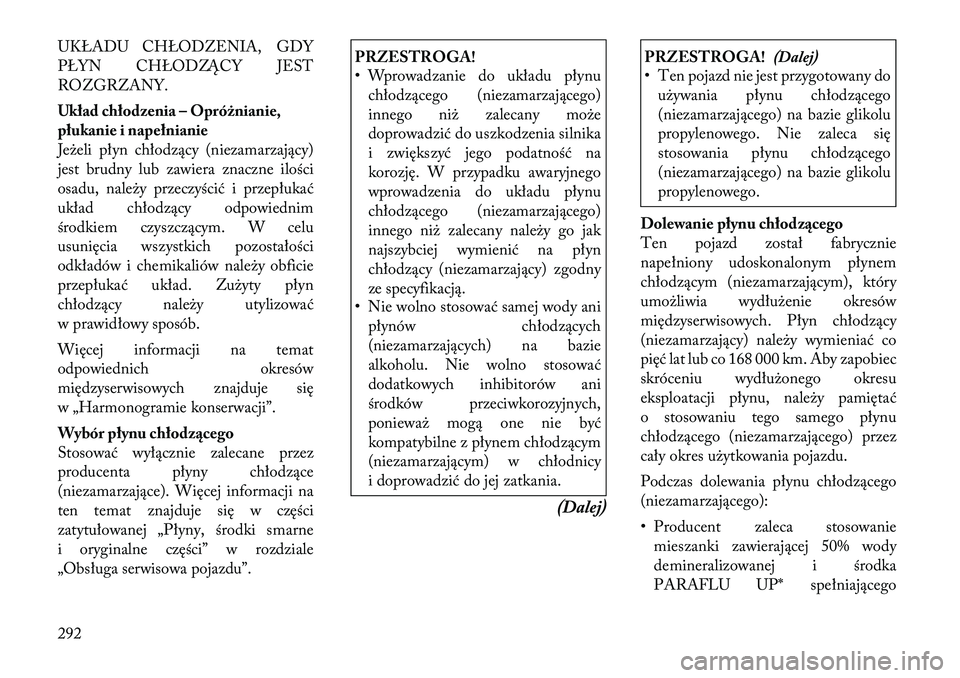

UKŁADU CHŁODZENIA, GDY
PŁYN CHŁODZĄCY JEST
ROZGRZANY.
Układ chłodzenia – Opróżnianie,
płukanie i napełnianie
Jeżeli płyn chłodzący (niezamarzający)
jest brudny lub zawiera znaczne ilości
osadu, należy przeczyścić i przepłukać
układ chłodzący odpowiednim
środkiem czyszczącym. W celu
usunięcia wszystkich pozostałości
odkładów i chemikaliów należy obficie
przepłukać układ. Zużyty płyn
chłodzący należy utylizować
w prawidłowy sposób.
Więcej informacji na temat
odpowiednich okresów
międzyserwisowych znajduje się
w „Harmonogramie konserwacji”.
Wybór płynu chłodzącego
Stosować wyłącznie zalecane przez
producenta płyny chłodzące
(niezamarzające). Więcej informacji na
ten temat znajduje się w części
zatytułowanej „Płyny, środki smarne
i oryginalne części” w rozdziale
„Obsługa serwisowa pojazdu”.
PRZESTROGA!
• Wprowadzanie do układu płynuchłodzącego (niezamarzającego)
innego niż zalecany może
doprowadzić do uszkodzenia silnika
i zwiększyć jego podatność na
korozję. W przypadku awaryjnego
wprowadzenia do układu płynu
chłodzącego (niezamarzającego)
innego niż zalecany należy go jak
najszybciej wymienić na płyn
chłodzący (niezamarzający) zgodny
ze specyfikacją.
• Nie wolno stosować samej wody ani
płynów chłodzących
(niezamarzających) na bazie
alkoholu. Nie wolno stosować
dodatkowych inhibitorów ani
środków przeciwkorozyjnych,
ponieważ mogą one nie być
kompatybilne z płynem chłodzącym
(niezamarzającym) w chłodnicy
i doprowadzić do jej zatkania.
(Dalej)
PRZESTROGA!(Dalej)
• Ten pojazd nie jest przygotowany do
używania płynu chłodzącego
(niezamarzającego) na bazie glikolu
propylenowego. Nie zaleca się
stosowania płynu chłodzącego
(niezamarzającego) na bazie glikolu
propylenowego.
Dolewanie płynu chłodzącego
Ten pojazd został fabrycznie
napełniony udoskonalonym płynem
chłodzącym (niezamarzającym), który
umożliwia wydłużenie okresów
międzyserwisowych. Płyn chłodzący
(niezamarzający) należy wymieniać co
pięć lat lub co 168 000 km. Aby zapobiec
skróceniu wydłużonego okresu
eksploatacji płynu, należy pamiętać
o stosowaniu tego samego płynu
chłodzącego (niezamarzającego) przez
cały okres użytkowania pojazdu.
Podczas dolewania płynu chłodzącego
(niezamarzającego):
• Producent zaleca stosowanie mieszanki zawierającej 50% wody
demineralizowanej i środka
PARAFLU UP* spełniającego
292

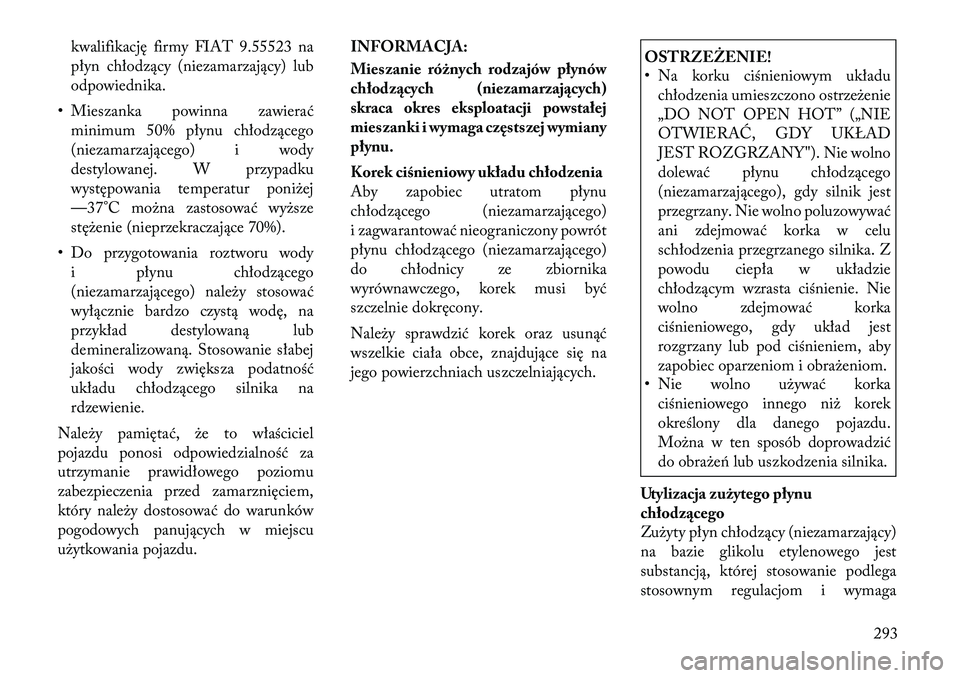

kwalifikację firmy FIAT 9.55523 na
płyn chłodzący (niezamarzający) lub
odpowiednika.
• Mieszanka powinna zawierać minimum 50% płynu chłodzącego
(niezamarzającego) i wody
destylowanej. W przypadku
występowania temperatur poniżej
—37°C można zastosować wyższe
stężenie (nieprzekraczające 70%).
• Do przygotowania roztworu wody i płynu chłodzącego
(niezamarzającego) należy stosować
wyłącznie bardzo czystą wodę, na
przykład destylowaną lub
demineralizowaną. Stosowanie słabej
jakości wody zwiększa podatność
układu chłodzącego silnika na
rdzewienie.
Należy pamiętać, że to właściciel
pojazdu ponosi odpowiedzialność za
utrzymanie prawidłowego poziomu
zabezpieczenia przed zamarznięciem,
który należy dostosować do warunków
pogodowych panujących w miejscu
użytkowania pojazdu. INFORMACJA:
Mies zanie różnych rodzajów płynów
chłodzących (niezamarzających)
skraca okres eksploatacji powstałej
mieszanki i wymaga częstszej wymianypłynu.
Korek ciśnieniowy układu chłodzenia
Aby zapobiec utratom płynu
chłodzącego (niezamarzającego)
i zagwarantować nieograniczony powrót
płynu chłodzącego (niezamarzającego)
do chłodnicy ze zbiornika
wyrównawczego, korek musi być
szczelnie dokręcony.
Należy sprawdzić korek oraz usunąć
wszelkie ciała obce, znajdujące się na
jego powierzchniach uszczelniających.
OSTRZEŻENIE!
• Na korku ciśnieniowym układu
chłodzenia umieszczono ostrzeżenie
„DO NOT OPEN HOT” („NIE
OTWIERAĆ, GDY UKŁAD
JEST ROZGRZANY"). Nie wolno
dolewać płynu chłodzącego
(niezamarzającego), gdy silnik jest
przegrzany. Nie wolno poluzowywać
ani zdejmować korka w celu
schłodzenia przegrzanego silnika. Z
powodu ciepła w układzie
chłodzącym wzrasta ciśnienie. Nie
wolno zdejmować korka
ciśnieniowego, gdy układ jest
rozgrzany lub pod ciśnieniem, aby
zapobiec oparzeniom i obrażeniom.
• Nie wolno używać korka
ciśnieniowego innego niż korek
określony dla danego pojazdu.
Można w ten sposób doprowadzić
do obrażeń lub uszkodzenia silnika.
Utylizacja zużytego płynu
chłodzącego
Zużyty płyn chłodzący (niezamarzający)
na bazie glikolu etylenowego jest
substancją, której stosowanie podlega
stosownym regulacjom i wymaga
293

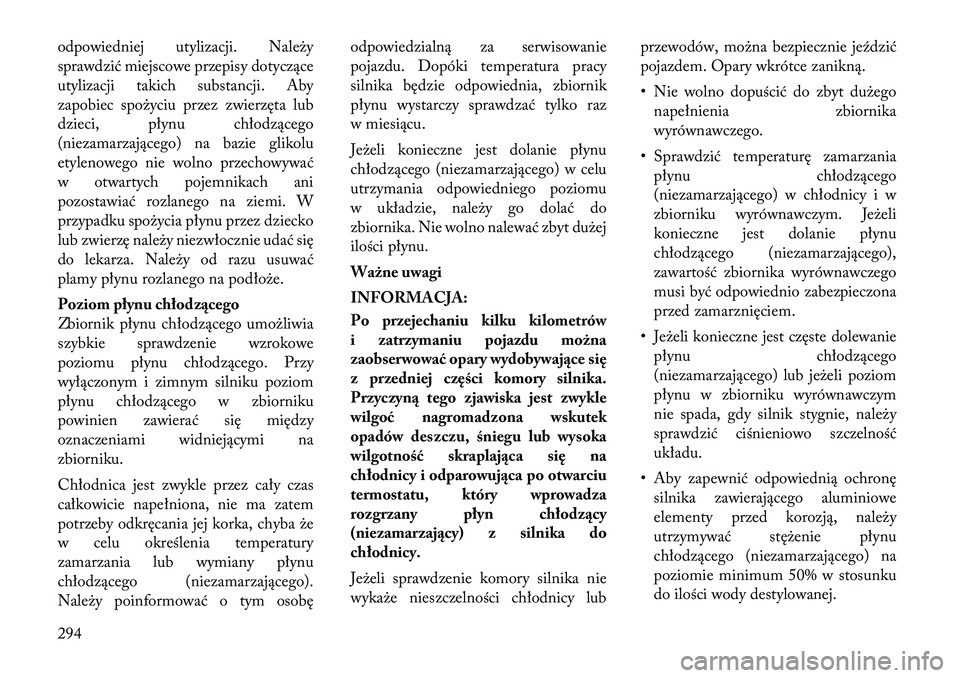

odpowiedniej utylizacji. Należy
sprawdzić miejscowe przepisy dotyczące
utylizacji takich substancji. Aby
zapobiec spożyciu przez zwierzęta lub
dzieci, płynu chłodzącego
(niezamarzającego) na bazie glikolu
etylenowego nie wolno przechowywać
w otwartych pojemnikach ani
pozostawiać rozlanego na ziemi. W
przypadku spożycia płynu przez dziecko
lub zwierzę należy niezwłocznie udać się
do lekarza. Należy od razu usuwać
plamy płynu rozlanego na podłoże.
Poziom płynu chłodzącego
Zbiornik płynu chłodzącego umożliwia
szybkie sprawdzenie wzrokowe
poziomu płynu chłodzącego. Przy
wyłączonym i zimnym silniku poziom
płynu chłodzącego w zbiorniku
powinien zawierać się między
oznaczeniami widniejącymi nazbiorniku.
Chłodnica jest zwykle przez cały czas
całkowicie napełniona, nie ma zatem
potrzeby odkręcania jej korka, chyba że
w celu określenia temperatury
zamarzania lub wymiany płynu
chłodzącego (niezamarzającego).
Należy poinformować o tym osobęodpowiedzialną za serwisowanie
pojazdu. Dopóki temperatura pracy
silnika będzie odpowiednia, zbiornik
płynu wystarczy sprawdzać tylko raz
w miesiącu.
Jeżeli konieczne jest dolanie płynu
chłodzącego (niezamarzającego) w celu
utrzymania odpowiedniego poziomu
w układzie, należy go dolać do
zbiornika. Nie wolno nalewać zbyt dużej
ilości płynu.
Ważne uwagi
INFORMACJA:
Po przejechaniu kilku kilometrów
i zatrzymaniu pojazdu można
zaobserwować opary wydobywające się
z przedniej części komory silnika.
Przyczyną tego zjawiska jest zwykle
wilgoć nagromadzona wskutek
opadów des zczu, śniegu lub wysoka
wilgotność skraplająca się na
chłodnicy i odparowująca po otwarciu
termostatu, który wprowadza
rozgrzany płyn chłodzący
(niezamarzający) z silnika do
chłodnicy.
Jeżeli sprawdzenie komory silnika nie
wykaże nieszczelności chłodnicy lub
przewodów, można bezpiecznie jeździć
pojazdem. Opary wkrótce zanikną.
• Nie wolno dopuścić do zbyt dużego
napełnienia zbiornika
wyrównawczego.
• Sprawdzić temperaturę zamarzania płynu chłodzącego
(niezamarzającego) w chłodnicy i w
zbiorniku wyrównawczym. Jeżeli
konieczne jest dolanie płynu
chłodzącego (niezamarzającego),
zawartość zbiornika wyrównawczego
musi być odpowiednio zabezpieczona
przed zamarznięciem.
• Jeżeli konieczne jest częste dolewanie płynu chłodzącego
(niezamarzającego) lub jeżeli poziom
płynu w zbiorniku wyrównawczym
nie spada, gdy silnik stygnie, należy
sprawdzić ciśnieniowo szczelność
układu.
• Aby zapewnić odpowiednią ochronę silnika zawierającego aluminiowe
elementy przed korozją, należy
utrzymywać stężenie płynu
chłodzącego (niezamarzającego) na
poziomie minimum 50% w stosunku
do ilości wody destylowanej.
294

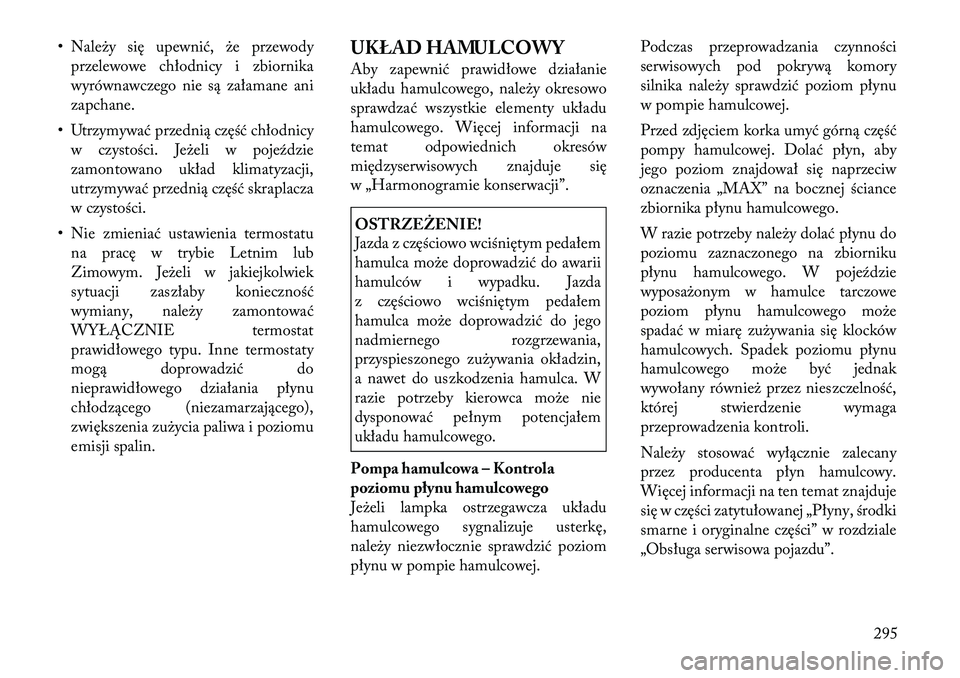

• Należy się upewnić, że przewodyprzelewowe chłodnicy i zbiornika
wyrównawczego nie są załamane ani
zapchane.
• Utrzymywać przednią część chłodnicy w czystości. Jeżeli w pojeździe
zamontowano układ klimatyzacji,
utrzymywać przednią część skraplacza
w czystości.
• Nie zmieniać ustawienia termostatu na pracę w trybie Letnim lub
Zimowym. Jeżeli w jakiejkolwiek
sytuacji zaszłaby konieczność
wymiany, należy zamontować
WYŁĄCZNIE termostat
prawidłowego typu. Inne termostaty
mogą doprowadzić do
nieprawidłowego działania płynu
chłodzącego (niezamarzającego),
zwiększenia zużycia paliwa i poziomu
emisji spalin. UKŁAD HAMULCOWY
Aby zapewnić prawidłowe działanie
układu hamulcowego, należy okresowo
sprawdzać wszystkie elementy układu
hamulcowego. Więcej informacji na
temat odpowiednich okresów
międzyserwisowych znajduje się
w „Harmonogramie konserwacji”.
OSTRZEŻENIE!
Jazda z częściowo wciśniętym pedałem
hamulca może doprowadzić do awarii
hamulców i wypadku. Jazda
z częściowo wciśniętym pedałem
hamulca może doprowadzić do jego
nadmiernego rozgrzewania,
przyspieszonego zużywania okładzin,
a nawet do uszkodzenia hamulca. W
razie potrzeby kierowca może nie
dysponować pełnym potencjałem
układu hamulcowego.
Pompa hamulcowa – Kontrola
poziomu płynu hamulcowego
Jeżeli lampka ostrzegawcza układu
hamulcowego sygnalizuje usterkę,
należy niezwłocznie sprawdzić poziom
płynu w pompie hamulcowej. Podczas przeprowadzania czynności
serwisowych pod pokrywą komory
silnika należy sprawdzić poziom płynu
w pompie hamulcowej.
Przed zdjęciem korka umyć górną część
pompy hamulcowej. Dolać płyn, aby
jego poziom znajdował się naprzeciw
oznaczenia „MAX” na bocznej ściance
zbiornika płynu hamulcowego.
W razie potrzeby należy dolać płynu do
poziomu zaznaczonego na zbiorniku
płynu hamulcowego. W pojeździe
wyposażonym w hamulce tarczowe
poziom płynu hamulcowego może
spadać w miarę zużywania się klocków
hamulcowych. Spadek poziomu płynu
hamulcowego może być jednak
wywołany również przez nieszczelność,
której stwierdzenie wymaga
przeprowadzenia kontroli.
Należy stosować wyłącznie zalecany
przez producenta płyn hamulcowy.
Więcej informacji na ten temat znajduje
się w części zatytułowanej „Płyny, środki
smarne i oryginalne części” w rozdziale
„Obsługa serwisowa pojazdu”.
295

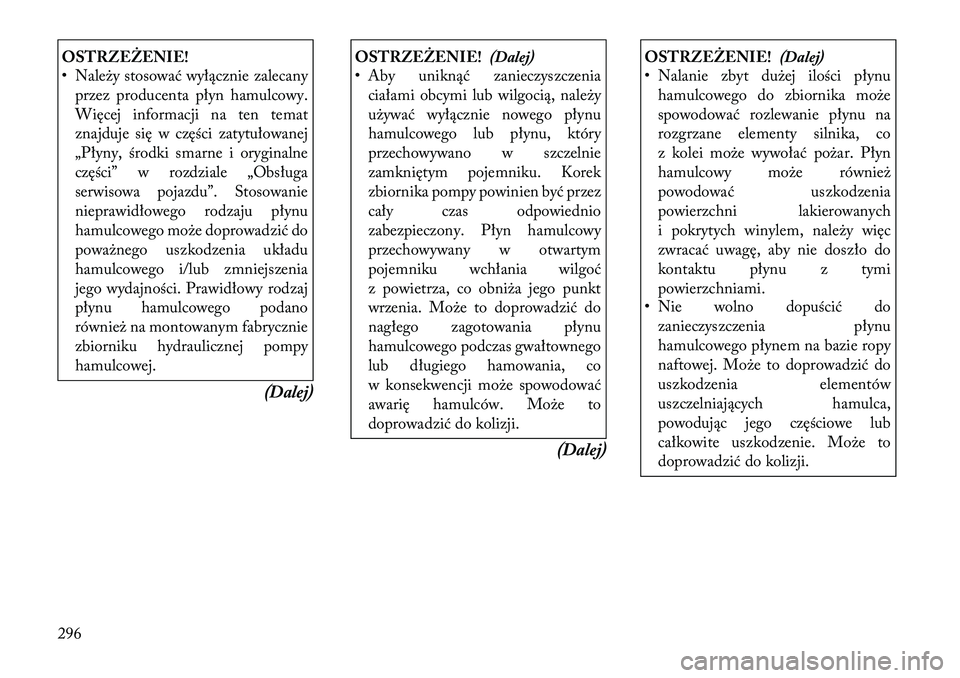

OSTRZEŻENIE!
• Należy stosować wyłącznie zalecanyprzez producenta płyn hamulcowy.
Więcej informacji na ten temat
znajduje się w części zatytułowanej
„Płyny, środki smarne i oryginalne
części” w rozdziale „Obsługa
serwisowa pojazdu”. Stosowanie
nieprawidłowego rodzaju płynu
hamulcowego może doprowadzić do
poważnego uszkodzenia układu
hamulcowego i/lub zmniejszenia
jego wydajności. Prawidłowy rodzaj
płynu hamulcowego podano
również na montowanym fabrycznie
zbiorniku hydraulicznej pompy
hamulcowej.
(Dalej)
OSTRZEŻENIE!(Dalej)
• Aby uniknąć zanieczyszczenia
ciałami obcymi lub wilgocią, należy
używać wyłącznie nowego płynu
hamulcowego lub płynu, który
przechowywano w szczelnie
zamkniętym pojemniku. Korek
zbiornika pompy powinien być przez
cały czas odpowiednio
zabezpieczony. Płyn hamulcowy
przechowywany w otwartym
pojemniku wchłania wilgoć
z powietrza, co obniża jego punkt
wrzenia. Może to doprowadzić do
nagłego zagotowania płynu
hamulcowego podczas gwałtownego
lub długiego hamowania, co
w konsekwencji może spowodować
awarię hamulców. Może to
doprowadzić do kolizji.
(Dalej)
OSTRZEŻENIE!(Dalej)
• Nalanie zbyt dużej ilości płynu
hamulcowego do zbiornika może
spowodować rozlewanie płynu na
rozgrzane elementy silnika, co
z kolei może wywołać pożar. Płyn
hamulcowy może również
powodować uszkodzenia
powierzchni lakierowanych
i pokrytych winylem, należy więc
zwracać uwagę, aby nie doszło do
kontaktu płynu z tymi
powierzchniami.
• Nie wolno dopuścić do
zanieczyszczenia płynu
hamulcowego płynem na bazie ropy
naftowej. Może to doprowadzić do
uszkodzenia elementów
uszczelniających hamulca,
powodując jego częściowe lub
całkowite uszkodzenie. Może to
doprowadzić do kolizji.
296

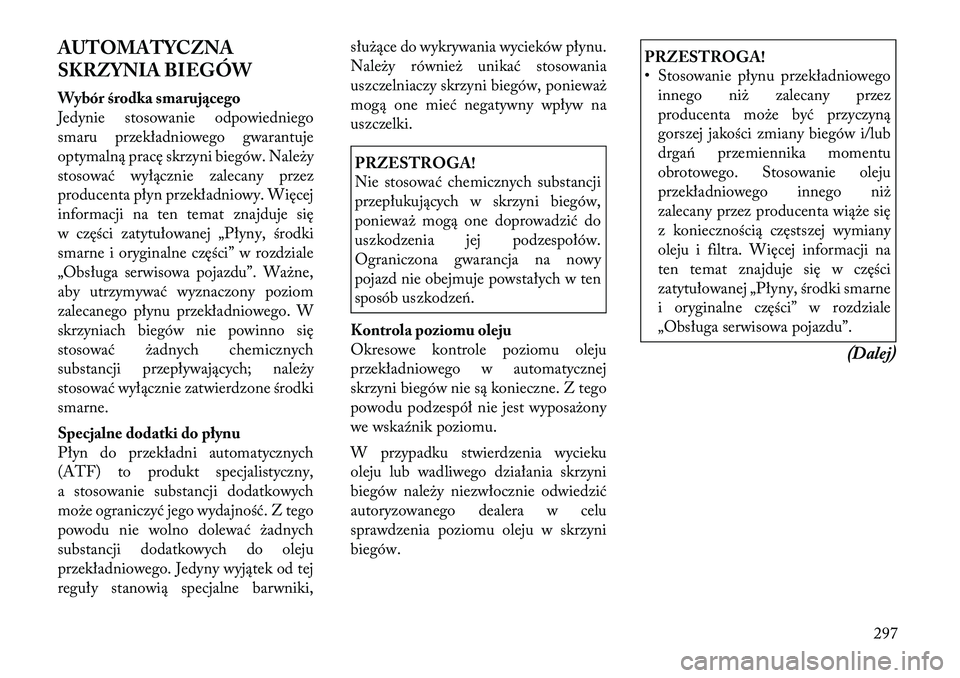

AUTOMATYCZNA
SKRZYNIA BIEGÓW
Wybór środka smarującego
Jedynie stosowanie odpowiedniego
smaru przekładniowego gwarantuje
optymalną pracę skrzyni biegów. Należy
stosować wyłącznie zalecany przez
producenta płyn przekładniowy. Więcej
informacji na ten temat znajduje się
w części zatytułowanej „Płyny, środki
smarne i oryginalne części” w rozdziale
„Obsługa serwisowa pojazdu”. Ważne,
aby utrzymywać wyznaczony poziom
zalecanego płynu przekładniowego. W
skrzyniach biegów nie powinno się
stosować żadnych chemicznych
substancji przepływających; należy
stosować wyłącznie zatwierdzone środki
smarne.
Specjalne dodatki do płynu
Płyn do przekładni automatycznych
(ATF) to produkt specjalistyczny,
a stosowanie substancji dodatkowych
może ograniczyć jego wydajność. Z tego
powodu nie wolno dolewać żadnych
substancji dodatkowych do oleju
przekładniowego. Jedyny wyjątek od tej
reguły stanowią specjalne barwniki,służące do wykrywania wycieków płynu.
Należy również unikać stosowania
uszczelniaczy skrzyni biegów, ponieważ
mogą one mieć negatywny wpływ na
uszczelki.
PRZESTROGA!
Nie stosować chemicznych substancji
przepłukujących w skrzyni biegów,
ponieważ mogą one doprowadzić do
uszkodzenia jej podzespołów.
Ograniczona gwarancja na nowy
pojazd nie obejmuje powstałych w ten
sposób uszkodzeń.
Kontrola poziomu oleju
Okresowe kontrole poziomu oleju
przekładniowego w automatycznej
skrzyni biegów nie są konieczne. Z tego
powodu podzespół nie jest wyposażony
we wskaźnik poziomu.
W przypadku stwierdzenia wycieku
oleju lub wadliwego działania skrzyni
biegów należy niezwłocznie odwiedzić
autoryzowanego dealera w celu
sprawdzenia poziomu oleju w skrzyni
biegów.
PRZESTROGA!
• Stosowanie płynu przekładniowego innego niż zalecany przez
producenta może być przyczyną
gorszej jakości zmiany biegów i/lub
drgań przemiennika momentu
obrotowego. Stosowanie oleju
przekładniowego innego niż
zalecany przez producenta wiąże się
z koniecznością częstszej wymiany
oleju i filtra. Więcej informacji na
ten temat znajduje się w części
zatytułowanej „Płyny, środki smarne
i oryginalne części” w rozdziale
„Obsługa serwisowa pojazdu”.
(Dalej)
297

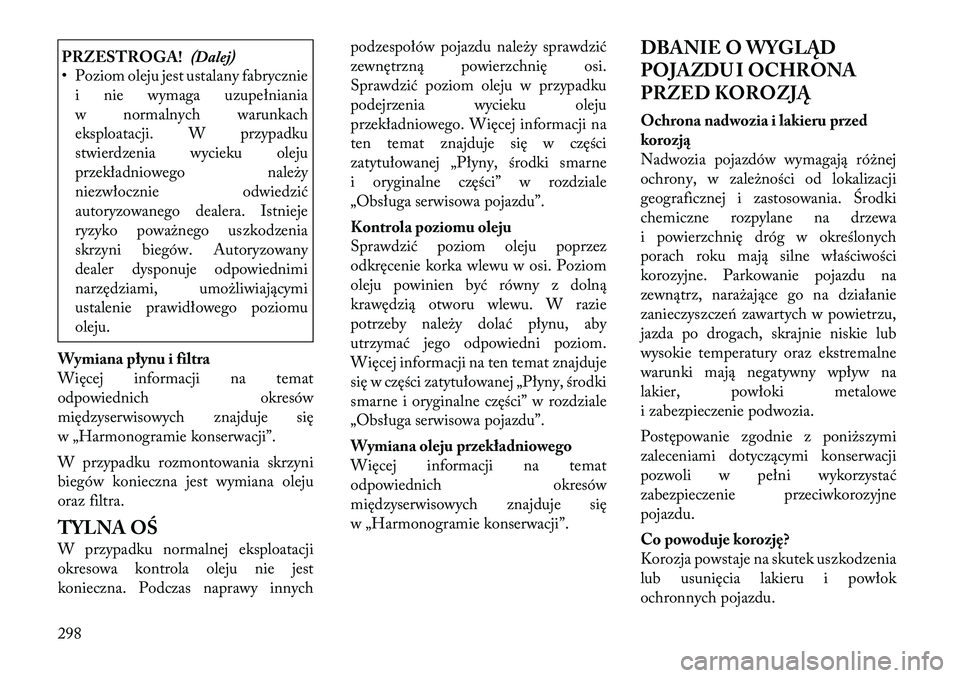

PRZESTROGA!(Dalej)
• Poziom oleju jest ustalany fabrycznie
i nie wymaga uzupełniania
w normalnych warunkach
eksploatacji. W przypadku
stwierdzenia wycieku oleju
przekładniowego należy
niezwłocznie odwiedzić
autoryzowanego dealera. Istnieje
ryzyko poważnego uszkodzenia
skrzyni biegów. Autoryzowany
dealer dysponuje odpowiednimi
narzędziami, umożliwiającymi
ustalenie prawidłowego poziomuoleju.
Wymiana płynu i filtra
Więcej informacji na temat
odpowiednich okresów
międzyserwisowych znajduje się
w „Harmonogramie konserwacji”.
W przypadku rozmontowania skrzyni
biegów konieczna jest wymiana oleju
oraz filtra.
TYLNA OŚ
W przypadku normalnej eksploatacji
okresowa kontrola oleju nie jest
konieczna. Podczas naprawy innych podzespołów pojazdu należy sprawdzić
zewnętrzną powierzchnię osi.
Sprawdzić poziom oleju w przypadku
podejrzenia wycieku oleju
przekładniowego. Więcej informacji na
ten temat znajduje się w części
zatytułowanej „Płyny, środki smarne
i oryginalne części” w rozdziale
„Obsługa serwisowa pojazdu”.
Kontrola poziomu oleju
Sprawdzić poziom oleju poprzez
odkręcenie korka wlewu w osi. Poziom
oleju powinien być równy z dolną
krawędzią otworu wlewu. W razie
potrzeby należy dolać płynu, aby
utrzymać jego odpowiedni poziom.
Więcej informacji na ten temat znajduje
się w części zatytułowanej „Płyny, środki
smarne i oryginalne części” w rozdziale
„Obsługa serwisowa pojazdu”.
Wymiana oleju przekładniowego
Więcej informacji na temat
odpowiednich okresów
międzyserwisowych znajduje się
w „Harmonogramie konserwacji”.
DBANIE O WYGLĄD
POJAZDU I OCHRONA
PRZED KOROZJĄ
Ochrona nadwozia i lakieru przed
korozją
Nadwozia pojazdów wymagają różnej
ochrony, w zależności od lokalizacji
geograficznej i zastosowania. Środki
chemiczne rozpylane na drzewa
i powierzchnię dróg w określonych
porach roku mają silne właściwości
korozyjne. Parkowanie pojazdu na
zewnątrz, narażające go na działanie
zanieczyszczeń zawartych w powietrzu,
jazda po drogach, skrajnie niskie lub
wysokie temperatury oraz ekstremalne
warunki mają negatywny wpływ na
lakier, powłoki metalowe
i zabezpieczenie podwozia.
Postępowanie zgodnie z poniższymi
zaleceniami dotyczącymi konserwacji
pozwoli w pełni wykorzystać
zabezpieczenie przeciwkorozyjne
pojazdu.
Co powoduje korozję?
Korozja powstaje na skutek uszkodzenia
lub usunięcia lakieru i powłok
ochronnych pojazdu.
298
