2012 Hyundai HB20 Manual do proprietário (in Portuguese)

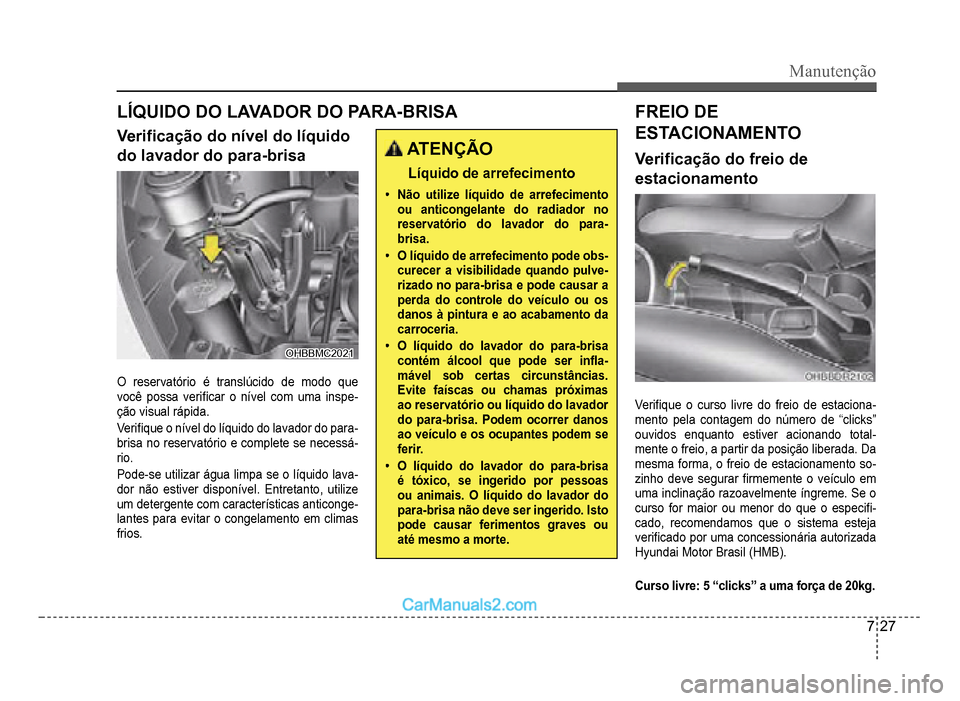

Manutenção
7-27
LÍQUIDO DO LAVADOR DO PARA-BRISA
VeriÀ cação do nível do líquido
do lavador do para-brisa
OHBBMC2021OHBBMC2021
O reservatório é translúcido de modo que
você possa veriÀ car o nível com uma inspe-ção visual rápida.
VeriÀ que o nível do líquido do lavador do para-brisa no reservatório e complete se necessá-rio.
Pode-se utilizar água limpa se o líquido lava-dor não estiver disponível. Entretanto, utilize
um detergente com características anticonge-
lantes para evitar o congelamento em climasfrios.
ATENÇÃO
Líquido de arrefecimento
‡Não utilize líquido de arrefecimento ou anticongelante do radiador no reservatório do lavador do para-brisa.
‡O líquido de arrefecimento pode obs-curecer a visibilidade quando pulve-rizado no para-brisa e pode causar a perda do controle do veículo ou os danos à pintura e ao acabamento dacarroceria.
‡O líquido do lavador do para-brisa contém álcool que pode ser inÁ a-mável sob certas circunstâncias.Evite faíscas ou chamas próximasao reservatório ou líquido do lavador do para-brisa. Podem ocorrer danos ao veículo e os ocupantes podem se ferir.
‡O líquido do lavador do para-brisa é tóxico, se ingerido por pessoas ou animais. O líquido do lavador do para-brisa não deve ser ingerido. Isto pode causar ferimentos graves ou até mesmo a morte.
Ve r iÀ cação do freio de
estacionamento
VeriÀ que o curso livre do freio de estaciona-mento pela contagem do número de “clicks”
ouvidos enquanto estiver acionando total-
mente o freio, a partir da posição liberada. Da
mesmaforma, o freio de estacionamento so-zinho deve segurarÀ rmemente o veículo em
uma inclinação razoavelmente íngreme. Se o
curso
for maior ou menor do que o especiÀ-cado, recomendamos que o sistema esteja
veriÀ cado por uma concessionária autorizada
Hyundai Motor Brasil (HMB)
.
Curso livre: 5 “clicks’’ a uma força de 20kg.
FREIO DE
ESTACIONAMENTO

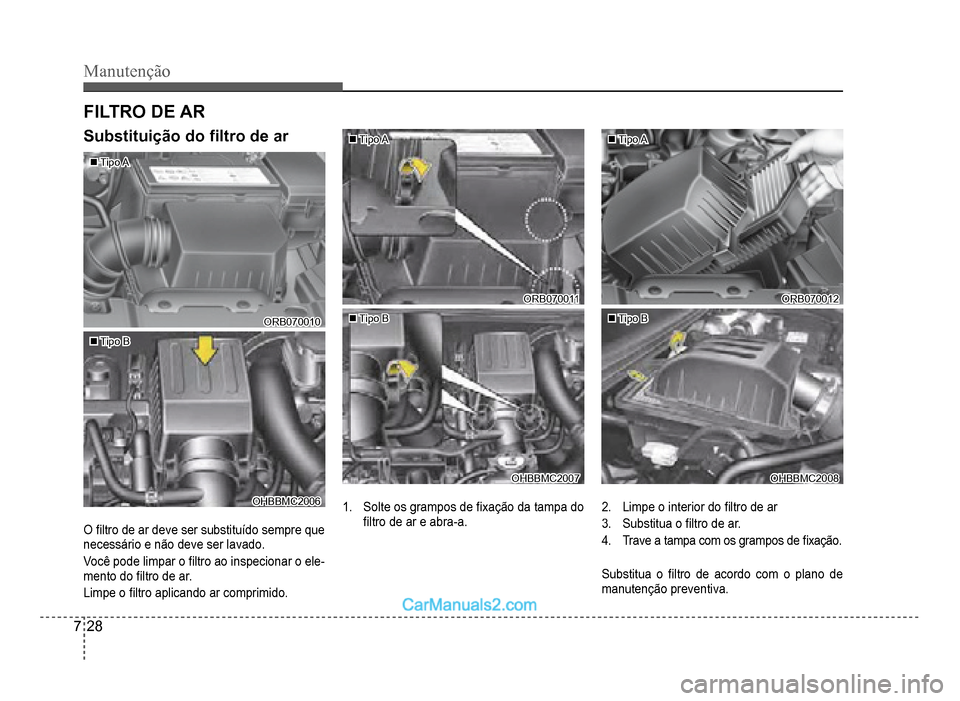

7-28
Manutenção
FILTRO DE AR
„„Tipo ATipo A
ORB070010ORB070010
„„Tipo BTipo B
OHBBMC2006OHBBMC2006
OÀ ltro de ar deve ser substituído sempre que
nece
ssário e não deve ser lavado
.
Você pode limpar o À ltro ao inspecionar o ele-mento doÀ ltro de ar.
Limpe o À ltro aplicando ar comprimido.
„„Tipo ATipo A
ORB070011ORB070011
„„Tipo BTipo B
OHBBMC2007OHBBMC2007
1.Solte os grampos de À xação da tampa doÀ ltro de ar e abra-a.
„„Tipo ATipo A
ORB070012ORB070012
„„Tipo BTipo B
OHBBMC2008OHBBMC2008
2. Limpe o interior do À ltro de ar
3.Substitua o À ltro de ar.
4.Trave a tampa com os grampos de À xação.
Substitua o À ltro de acordo com o plano de
manutenção preventiva.
Substituição do À ltro de ar

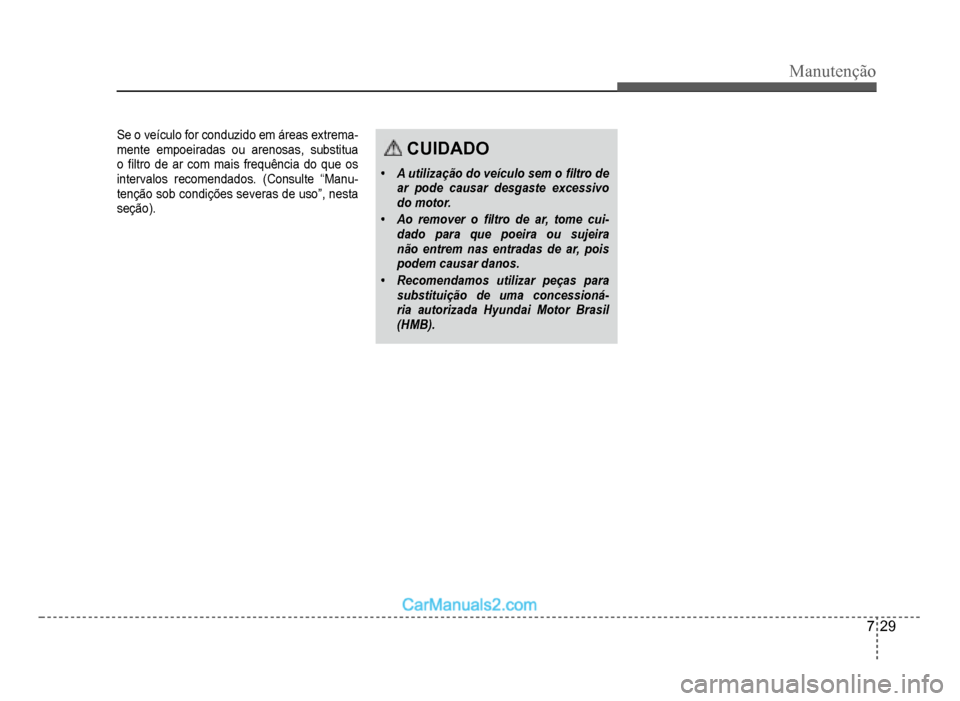

Manutenção
7-29
Se o veículo for conduzido em áreas extrema-mente empoeiradas ou arenosas, substitua
oÀ ltro de ar com mais frequência do que os
intervalos recomendados.
(Consulte “Manu-tenção sob condições severas de uso”, nesta
seção).
CUIDADO
‡A utilização do veículo sem o À ltro dear pode causar desgaste excessivo
do motor.
‡Ao remover o À ltro de ar, tome cui-dado para que poeira ou sujeiranão entrem nas entradas de ar, poispodem causar danos.
‡Recomendamos utilizar peças parasubstituição de uma concessioná-ria autorizada Hyundai Motor Brasil(HMB).

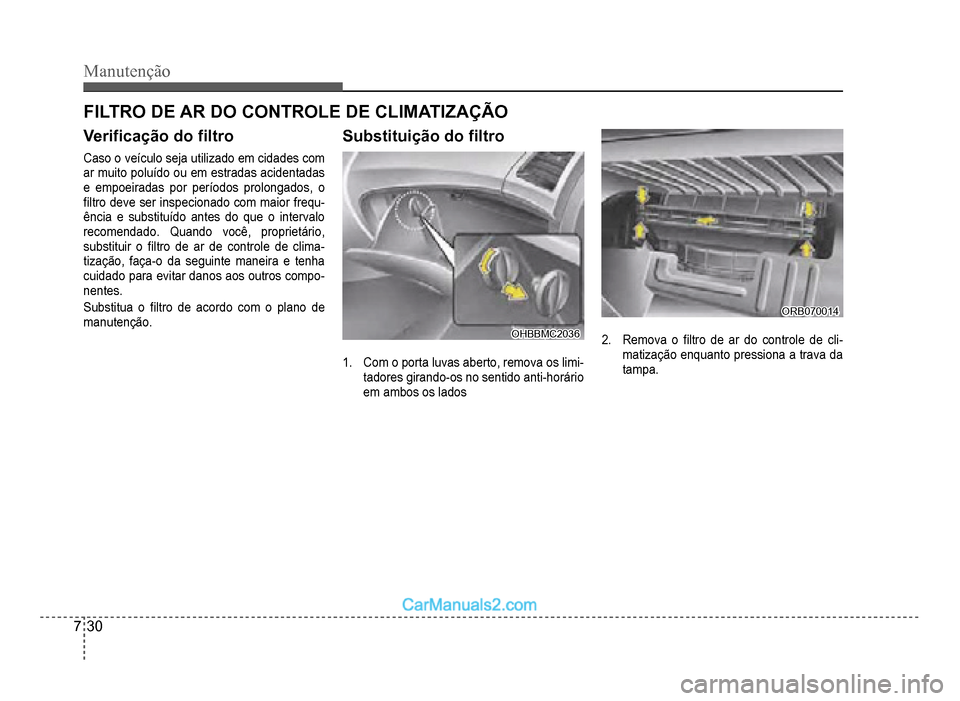

7-30
Manutenção
VeriÀ cação do À ltro
Caso o veículo seja utilizado em cidades com
ar muito poluído ou em estradas acidentadas
e empoeiradas por per
íodos prolongados, o
À ltro deve ser inspecionado com maior frequ-ência e substituído antes do que o intervalorecomendado. Quando você, proprietário,substituir o À ltro de ar de controle de clima-tização,faça-o da seguinte maneira e tenha
cuidado para evitar danos aos outros compo-nentes.
Substitua o À ltro de acordo com o plano de
manutenção.
FILTRO DE AR DO CONTROLE DE CLIMATIZAÇÃO
Substituição do À ltro
OHBBMC2036OHBBMC2036
1. Com o porta luvas aberto, remova os limi-tadores girando-os no sentido anti-horário
em ambos os lados
ORB070014ORB070014
2.Remova oÀ ltro de ar do controle de cli-matização enquanto pressiona a trava datampa.

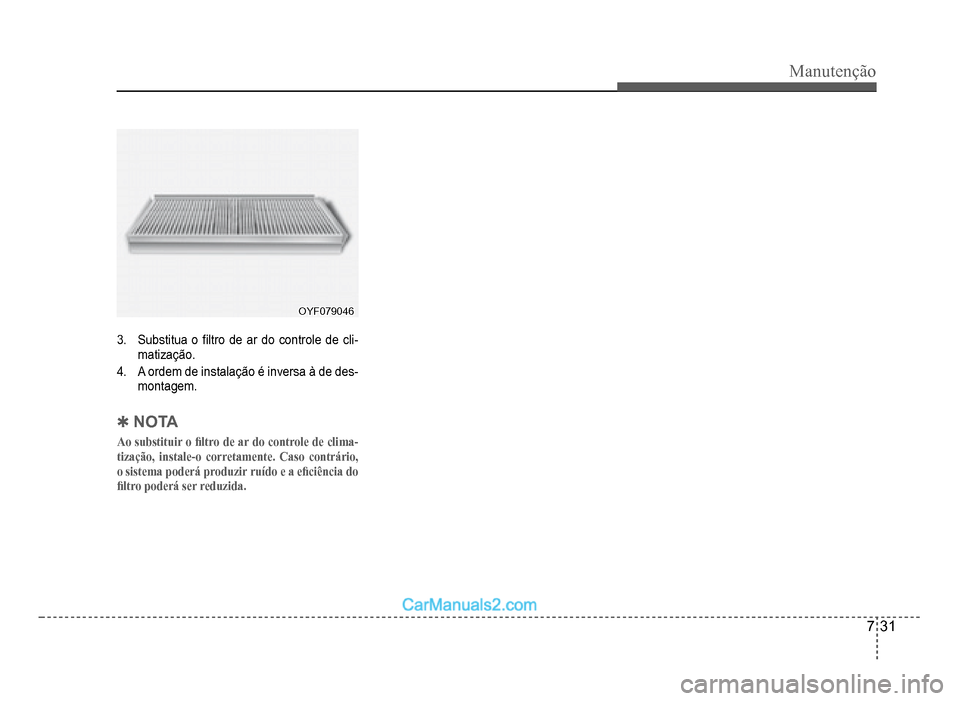

Manutenção
7-31
OYF079046OYF079046
3.Substitua o À ltro de ar do controle de cli-matização.
4.A ordem de instalação é inversa à de des-montagem.
4NOTA
Ao substituir o ¿ ltro de ar do controle de clima-
tização, instale-o corretamente. Caso contrário,
o sistema poderá produzir ruído e a e¿ ciência do
¿ ltro poderá ser reduzida.

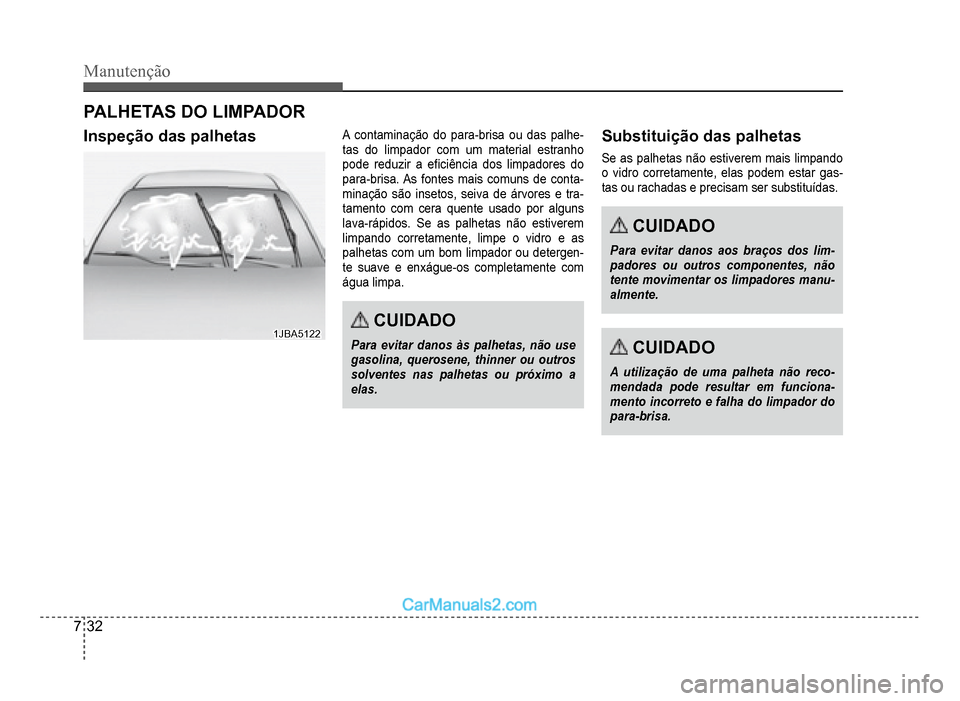

7-32
Manutenção
PALHETAS DO LIMPADOR
Inspeção das palhetas
1JBA51221JBA5122
A contaminação do para-brisa ou das palhe-tas do limpador com um material estranho
pode reduzir a eÀ ciência dos limpadores do
para-brisa. As
fontes mais comuns de conta-minação são insetos, seiva de árvores e tra-tamento com cera quente usado por alguns
lava-rápidos. Se as palhetas não estiveremlimpando corretamente, limpe o vidro e as
palhetas com um bom limpador ou detergen-te suave e enxágue-os completamente comágua limpa.
CUIDADO
Para evitar danos às palhetas, não usegasolina, querosene, thinner ou outros
solventes nas palhetas ou próximo aelas.
Substituição das palhetas
Se as palhetas não estiverem mais limpando
o vidro corretamente, elas podem estar gas-tas ou rachadas e precisam ser substituídas.
CUIDADO
Para evitar danos aos braços dos lim-padores ou outros componentes, não
tente movimentar os limpadores manu-almente.
CUIDADO
A utilização de uma palheta não reco-mendada pode resultar em funciona-mento incorreto e falha do limpador dopara-brisa.

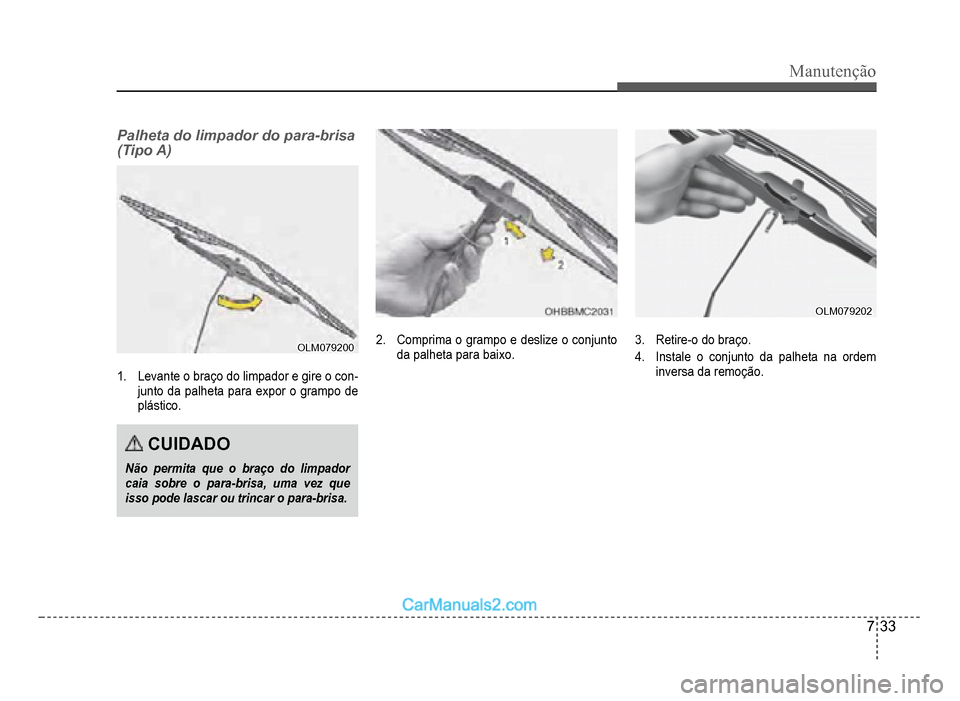

Manutenção
7-33
Palheta do limpador do para-brisa
(Tipo A)
OLM079200OLM079200
1.Levante o braço do limpador e gire o con-
junto da palheta para expor o grampo de
plástico.
CUIDADO
Não permita que o braço do limpador
caia sobre o para-brisa, uma vez queisso pode lascar ou trincar o para-brisa.
2. Comprima o grampo e deslize o conjunto
da palheta para baixo.
OLM079202OLM079202
3.Retire-o do braço.
4. Instale o conjunto da palheta na ordem
inversa da remoção.

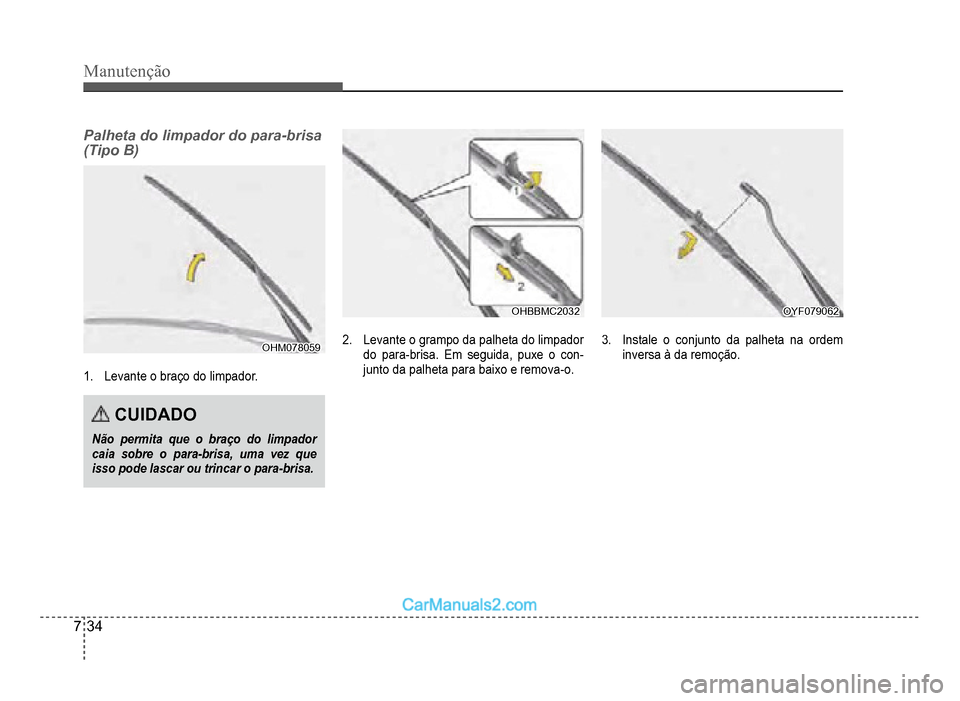

7-34
Manutenção
Palheta do limpador do para-brisa
(Tipo B)
OHM078059OHM078059
1.Levante o braço do limpador.
CUIDADO
Não permita que o braço do limpadorcaia sobre o para-brisa, uma vez queisso pode lascar ou trincar o para-brisa.
OHBBMC2032OHBBMC2032
2. Levante o grampo da palheta do limpador
do para-brisa. Em seguida, puxe o con-junto da palheta para baixo e remova-o.
OYF079062OYF079062
3. Instale o conjunto da palheta na ordem
inversa
à da remoção.
