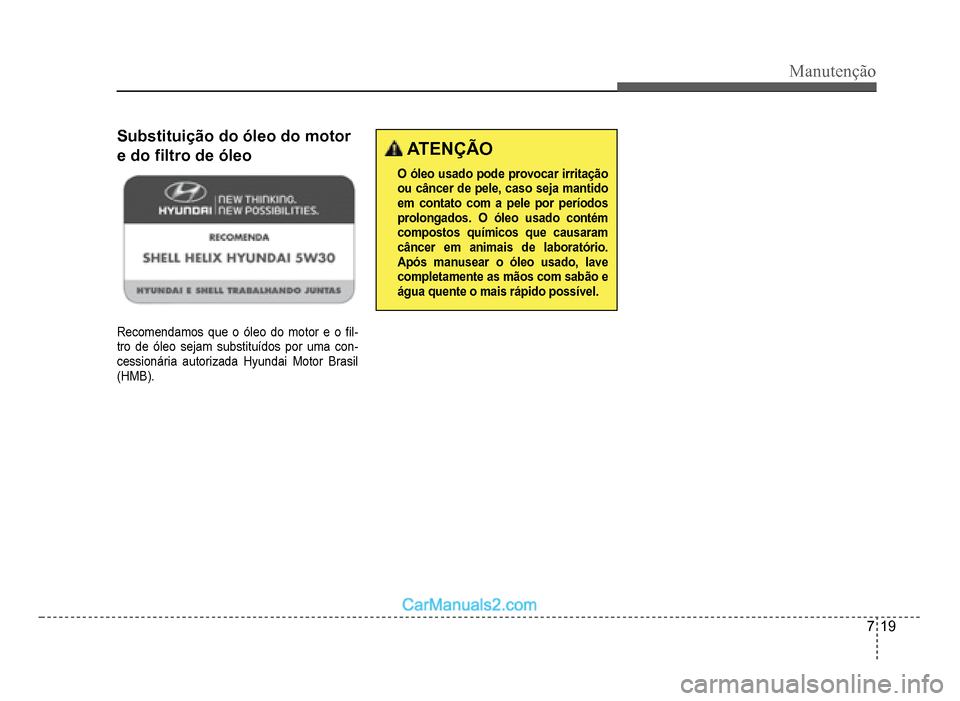

2012 Hyundai HB20 Manual do proprietário (in Portuguese)

Manutenção
7-19
Substituição do óleo do motor
e doÀ ltro de óleo
Recomendamos que o óleo do motor e o À l-tro de óleo sejam substituídos por uma con-cessionária autorizada Hyundai Motor Brasil (HMB).
ATENÇÃO
O óleo usado pode provocar irritaçãoou câncer de pele, caso seja mantidoem contato com a pele por períodosprolongados. O óleo usado contém
compostos químicos que causaramcâncer em animais de laboratório.Após manusear o óleo usado, lavecompletamente as mãos com sabão eágua quente o mais rápido possível.

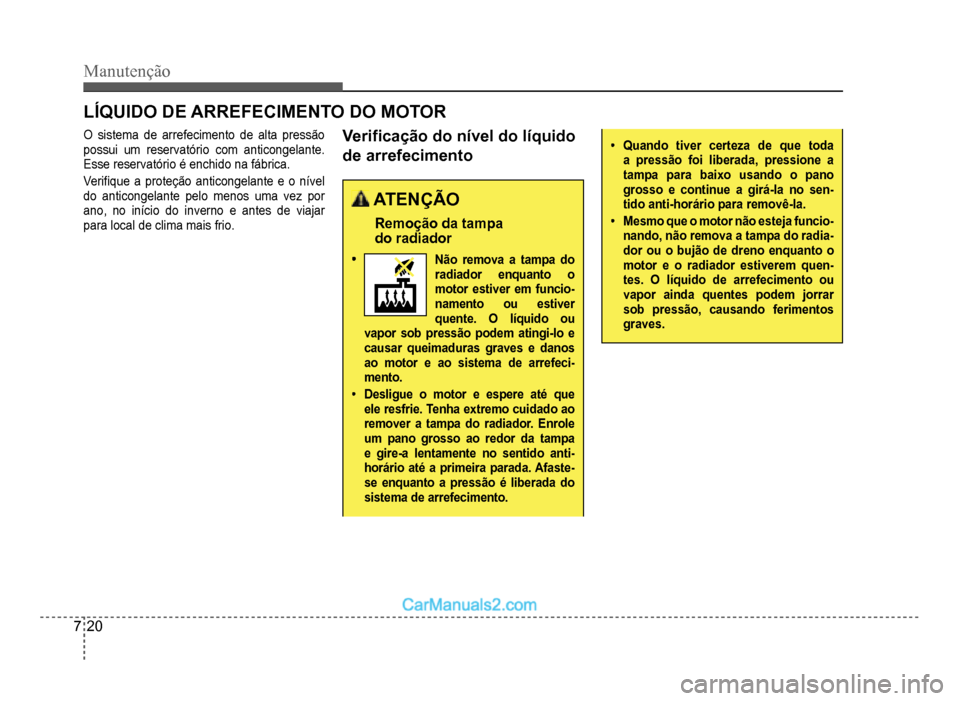

7-20
Manutenção
LÍQUIDO DE ARREFECIMENTO DO MOTOR
O sistema de arrefecimento de alta pressão
possui um reservatório com anticongelante.
Esse reservatório é enchido na fábrica
.
VeriÀ que a proteção anticongelante e o nível
do anticongelante pelo menos uma vez por
ano, no início do inverno e antes de viajar
para local de clima mais
frio.
VeriÀ cação do nível do líquido
de arre
fecimento
ATENÇÃO
Remoção da tampa do radiador
‡Não remova a tampa do radiador enquanto o motor estiver em funcio-namento ou estiver quente. O líquido ou vapor sob pressão podem atingi-lo e causar queimaduras graves e danos ao motor e ao sistema de arrefeci-mento.
‡Desligue o motor e espere até que ele resfrie. Tenha extremo cuidado ao
remover a tampa do radiador. Enrole um pano grosso ao redor da tampa e gire-a lentamente no sentido anti-
horário até a primeira parada. Afaste-se enquanto a pressão é liberada do sistema de arrefecimento.
‡Quando tiver certeza de que todaa pressão foi liberada, pressione atampa para baixo usando o panogrosso e continue a girá-la no sen-tido anti-horário para removê-la.
‡Mesmo que o motor não esteja funcio-nando, não remova a tampa do radia-dor ou o bujão de dreno enquanto omotor e o radiador estiverem quen-tes. O líquido de arrefecimento ouvapor ainda quentes podem jorrarsob pressão, causando ferimentosgraves.

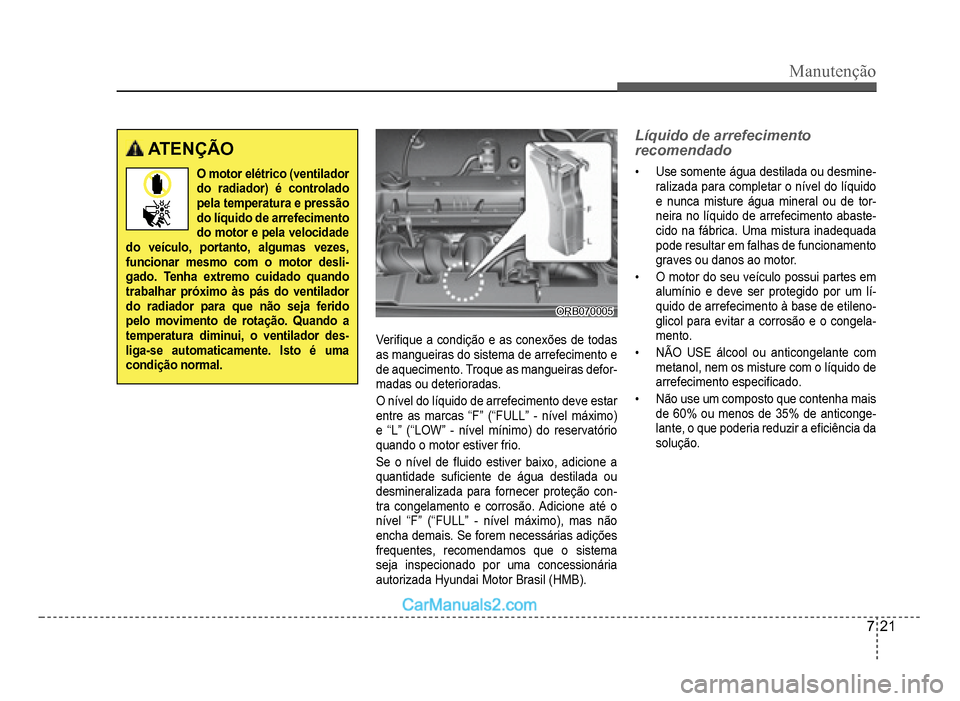

Manutenção
7-21
ATENÇÃO
O motor elétrico (ventilador do radiador) é controlado pela temperatura e pressãodo líquido de arrefecimento
do motor e pela velocidade do veículo, portanto, algumas vezes, funcionar mesmo com o motor desli-gado. Tenha extremo cuidado quando trabalhar próximo às pás do ventilador
do radiador para que não seja ferido pelo movimento de rotação. Quando a temperatura diminui, o ventilador des-
liga-se automaticamente. Isto é uma condição normal.
ORB070005ORB070005
VeriÀ que a condição e as conexões de todas
as man
gueiras do sistema de arrefecimento e
de aquecimento. Troque as mangueiras defor-madas ou deterioradas.
O nível do líquido de arrefecimento deve estar
entre as marcas “F” (“FULL” - nível máximo)e “L” (“LOW” - nível mínimo) do reservatório
quando o motor estiver frio.
Se o nível de Á uido estiver baixo, adicione a
quantidade suÀ ciente de
água destilada ou
desmineralizada para
fornecer proteção con-tra congelamento e corrosão. Adicione até o
n
ível “F” (“FULL” - nível máximo), mas não
encha demais.
Se forem necessárias adições
frequentes, recomendamos que o sistema
seja inspecionado por uma concession
ária
autorizada H
yundai Motor Brasil (HMB)
.
Líquido de arrefecimento
recomendado
‡Use somente água destilada ou desmine-ralizada para completar o nível do líquido
e nunca misture
água mineral ou de tor-neira no líquido de arrefecimento abaste-cido na fábrica. Uma mistura inadequada
pode resultar em falhas de funcionamento
graves ou danos ao motor.
‡ O motor do seu veículo possui partes em
alumínio e deve ser protegido por um lí-quido de arrefecimento à base de etileno-
glicol para evitar a corrosão e o congela-mento.
‡NÃO USE álcool ou anticongelante com
metanol, nem os misture com o líquido de
arre
fecimento especiÀ cado.
‡ Não use um composto que contenha mais
de 60% ou menos de 35% de anticonge-lante, o que poderia reduzir a eÀ ciência da
so
lução.

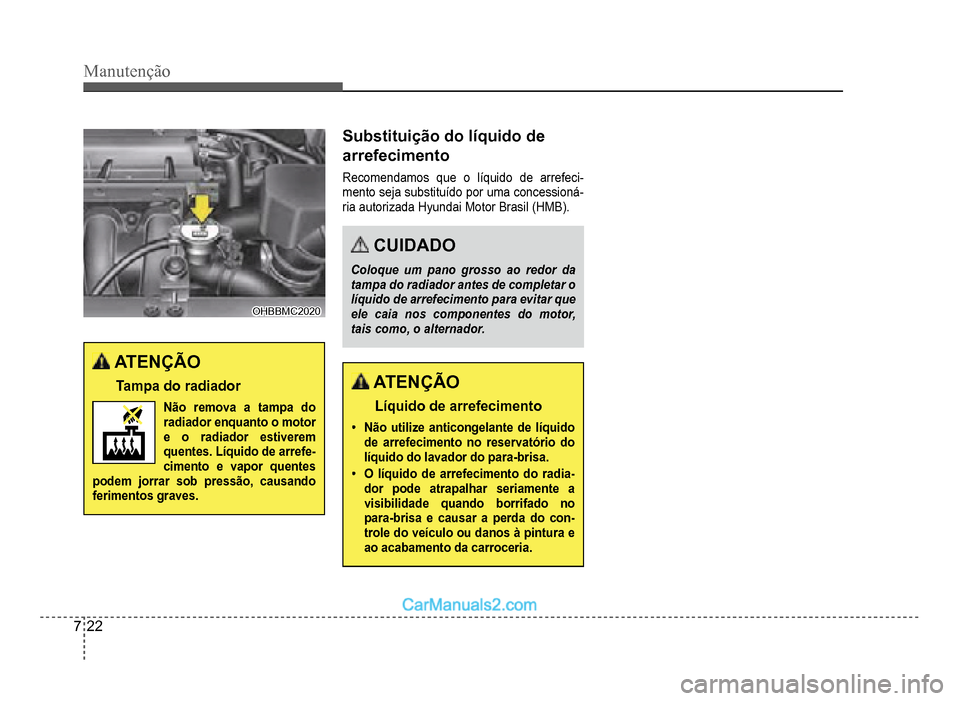

7-22
Manutenção
OHBBMC2020OHBBMC2020
ATENÇÃO
Tampa do radiador
Não remova a tampa do
radiador enquanto o motor e o radiador estiveremquentes. Líquido de arrefe-
cimento e vapor quentes podem jorrar sob pressão, causandoferimentos graves.
Substituição do líquido de
arre
fecimento
Recomendamos que o líquido de arrefeci-mento seja substituído por uma concessioná-ria autorizada Hyundai Motor Brasil (HMB).
CUIDADO
Coloque um pano grosso ao redor datampa do radiador antes de completar olíquido de arrefecimento para evitar queele caia nos componentes do motor,tais como, o alternador.
ATENÇÃO
Líquido de arrefecimento
‡Não utilize anticongelante de líquidode arrefecimento no reservatório dolíquido do lavador do para-brisa.
‡O líquido de arrefecimento do radia-dor pode atrapalhar seriamente a
visibilidade quando borrifado nopara-brisa e causar a perda do con-trole do veículo ou danos à pintura e
ao acabamento da carroceria.

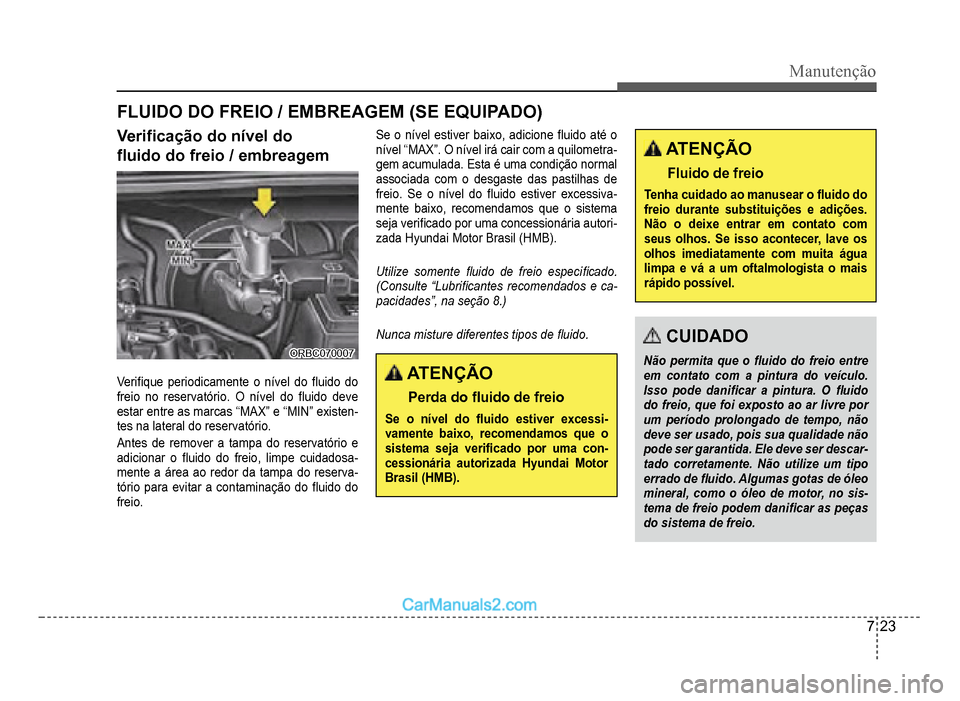

Manutenção
7-23
VeriÀ cação do nível do
Á uido do freio / embreagem
ORBC070007ORBC070007
VeriÀ que periodicamente o nível do Á uido do freio no reservatório. O nível do Á uido deve
estar entre as marcas“MAX” e “MIN” existen-tes na lateral do reservatório.
Antes de remover a tampa do reservatório e
adicionar o Á uido do freio, limpe cuidadosa-mente a área ao redor da tampa do reserva-tório para evitar a contaminação do Á uido do freio.
FLUIDO DO FREIO / EMBREAGEM (SE EQUIPADO)
Se o nível estiver baixo, adicione Á uido até o
nível “MAX”. O nível irá cair com a quilometra-gem acumulada. Esta é uma condição normal
associada com o desgaste das pastilhas de
freio. Se o nível do Á uido estiver excessiva-mente baixo, recomendamos que o sistema
seja veriÀ cado por uma concessionária autori
-zada Hyundai Motor Brasil (HMB).
Utilize somente Á uido de freio especiÀ cado.(Consulte “LubriÀ cantes recomendados e ca-pacidades”, na seção 8.)
Nunca misture diferentes tipos de Á uido.
ATENÇÃO
Perda doÁ uido de freio
Se o nível doÁ uido estiver excessi-vamente baixo, recomendamos que o sistema seja veriÀ cado por uma con-cessionária autorizada Hyundai Motor Brasil (HMB).
ATENÇÃO
Fluido de freio
Tenha cuidado ao manusear oÁ uido dofreio durante substituições e adições.Não o deixe entrar em contato comseus olhos. Se isso acontecer, lave osolhos imediatamente com muita águalimpa e vá a um oftalmologista o maisrápido possível.
CUIDADO
Não permita que o Á uido do freio entreem contato com a pintura do veículo.Isso pode daniÀ car a pintura. O Á uidodofreio, que foi exposto ao ar livre por
um período prolongado de tempo, nãodeve ser usado, pois sua qualidade nãopode ser garantida. Ele deve ser descar-
tado corretamente. Não utilize um tipoerrado de Á uido. Algumas gotas de óleomineral, como o óleo de motor, no sis-
tema de freio podem daniÀ car as peçasdo sistema de freio.

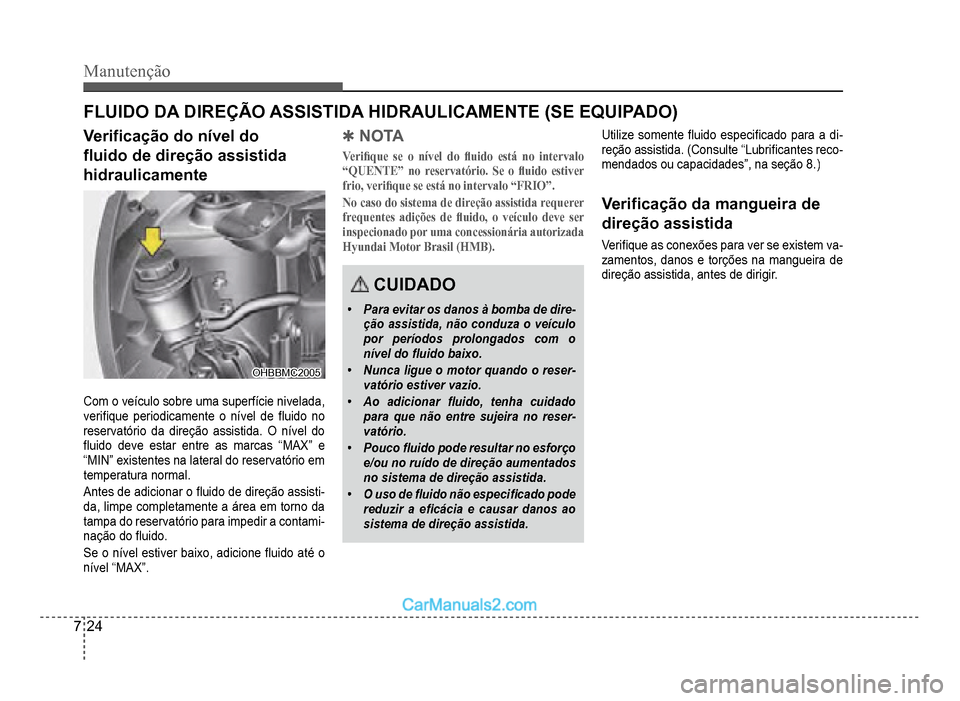

7-24
Manutenção
FLUIDO DA DIREÇÃO ASSISTIDA HIDRAULICAMENTE (SE EQUIPADO)
VeriÀ cação do nível do
Á uido de direção assistida
hidraulicamente
OHBBMC2005OHBBMC2005
Com o veículo sobre uma superfície nivelada,
veriÀ que periodicamente o nível de Á uido no
reservatório da direção assistida. O nível do Á uido deve estar entre as marcas “MAX” e
“MIN” existentes na lateral do reservatório em
temperatura normal
.
Antes de adicionar o Á uido de direção assisti-da, limpe completamente a área em torno da
tampa do reservatório para impedir a contami
-nação do Á uido.
Se o nível estiver baixo, adicione Á uido até o
n
ível “MAX”.
4NOTA
Veri¿ que se o nível do À uido está no intervalo

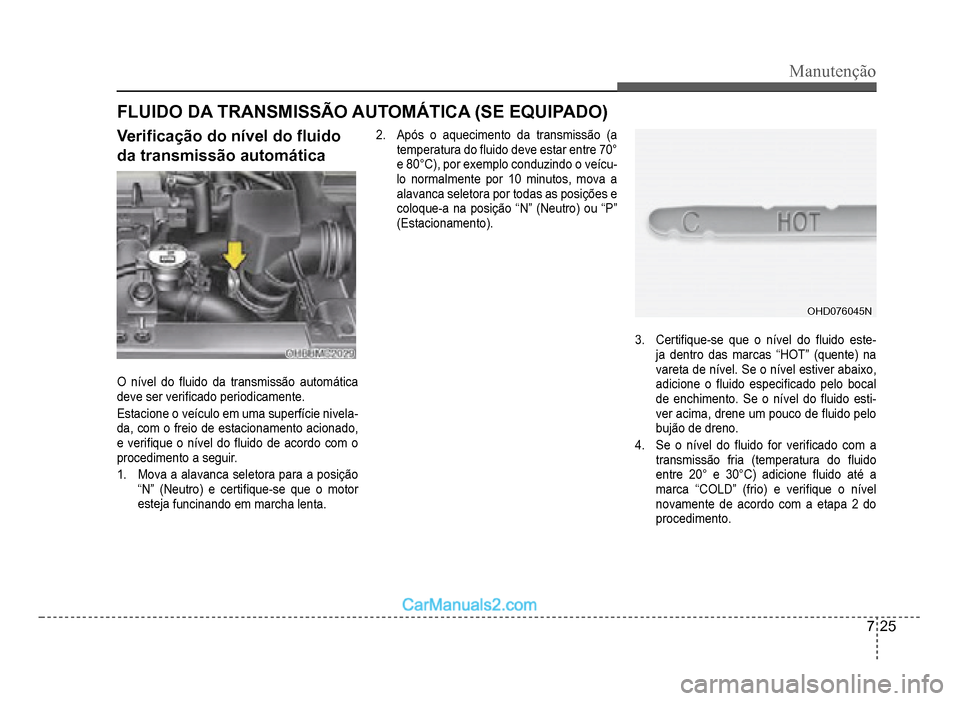

Manutenção
7-25
FLUIDO DA TRANSMISSÃO AUTOMÁTICA (SE EQUIPADO)
VeriÀ cação do nível do Á uido
da transmissão automática
O nível do Á uido da transmissão automática
deve ser veriÀ cado periodicamente.
Estacione o veículo em uma superfície nivela-da, com o freio de estacionamento acionado,
e veriÀ que o nível do Á uido de acordo com o
proce
dimento a seguir
.
1. Mova a alavanca seletora para a posição
“N” (Neutro) e certiÀ que-se que o motor
esteja
funcinando em marcha lenta.
2.Após o aquecimento da transmissão (a
temperatura do Á uido deve estar entre 70°
e 80°C), por exemplo conduzindo o veícu-
lo normalmente por 10 minutos, mova a
alavanca seletora por todas as posições e
coloque-a na posição “N” (Neutro) ou “P”
(Estacionamento).
OHD076045NOHD076045N
3.CertiÀ que-se que o nível do Á uido este-ja dentro das marcas “HOT” (quente) na
vareta de nível. Se o nível estiver abaixo,
adicione o
Á uido especiÀ cado pelo bocal
de enchimento.
Se o nível do Á uido esti-ver acima, drene um pouco de Á uido pelo
bujão de dreno
.
4.Se o nível do Á uido for veriÀ cado com a
transmissão fria (temperatura do Á uido
entre 20° e 30°C
) adicione Á uido até a
marca “COLD” (frio) e veriÀ que o nível
novamente
de acordo com a etapa 2 do
proce
dimento
.

7-26
Manutenção
ATENÇÃO
Fluido da transmissão
O nível do Á uido da transmissão deve ser veriÀ cado quando o motor estiver na temperatura normal de funciona-mento. Isso signiÀ ca que o motor, o radiador, a mangueira do radiador e sis-tema de escape, etc., estão muito quen-tes. Tenha muito cuidado para não se queimar durante esse procedimento.
CUIDADO
‡Nível baixo de Á uido provoca o des-lizamento das embreagens da trans-
missão durante as trocas de marchas.O excesso de Á uido pode causarespumação, perda de Á uido e funcio-namento incorreto da transmissão.
‡A utilização de um Á uido não especiÀ-cado pode resultar em funcionamentoincorreto e falha da transmissão.
ATENÇÃO
Freio de estacionamento
Para evitar movimento inesperadodo veículo, acione o freio de estacio-namento e pressione o pedal do freio
antes de movimentar a alavanca sele-tora de marchas.
4NOTA
O limite “C” (Frio) serve apenas como referência
e NÃO deve ser utilizado para determinar o nível
deÀuido da transmissão.
4NOTA
OÀuido novo para transmissão automática deve
ser avermelhado. O corante vermelho é adicio-
nado para que a montadora possa identi¿ cá-lo
comoÀuido de transmissão automática e distin-
gui-lo de óleo do motor ou de À uido anticongelan-
te. O corante vermelho, que não é indicador
da
qualidade do Àuido, não é permanente. À medida
que o veículo é conduzido, o Àuido da transmis-
são automática começa a parecer mais escuro.
A cor pode eventualmente parecer marrom cla-
ro. Portanto, recomendamos que o sistema seja
substituído por uma concessionária autorizada
Hyundai Motor Brasil (HMB) de acordo com o
plano de manutenção preventiva, no início desta
seção.
Utilize apenas o Á uido para transmissão auto-mática especiÀ cado. (Consulte “LubriÀ cantesrecomendados e capacidades”, na seção 8).
Substituição do Á uido da
transmissão automática
Recomendamos que o Á uido da transmissão
autom
ática seja substituído por uma con-cessionária autorizada Hyundai Motor Brasil
(HMB) de acordo com o plano de manuten
ção
prevent
iva
.
