2012 Hyundai HB20 Manual do proprietário (in Portuguese)

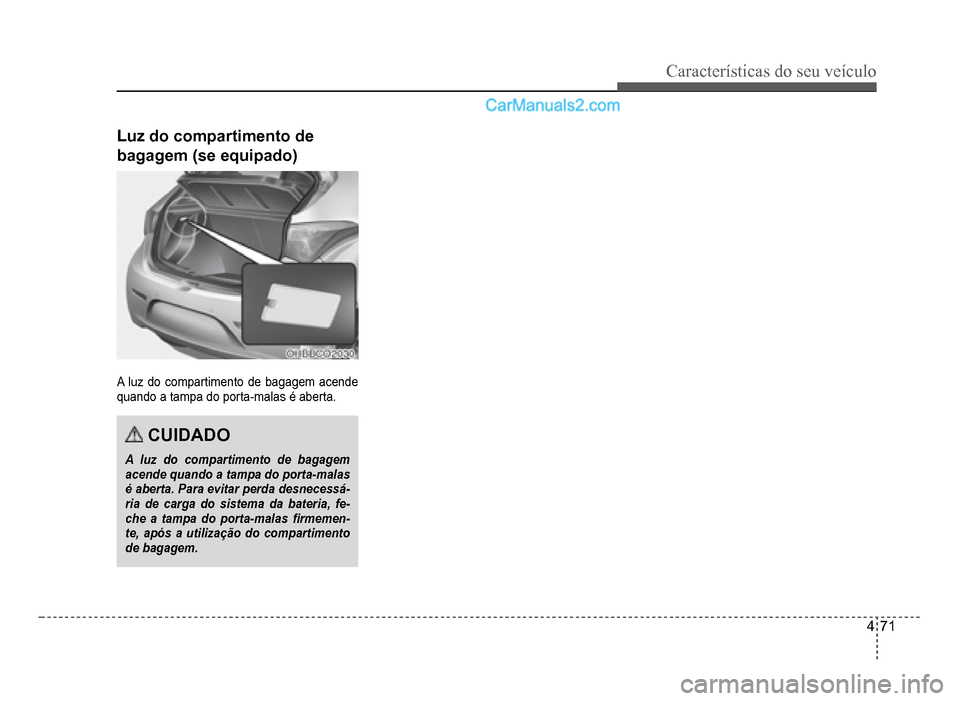

Características do seu veículo
4-71
Luz do compartimento de
bagagem (se equipado)
A luz do compartimento de bagagem acende
quando a tampa do porta-malas
é aberta.
CUIDADO
A luz do compartimento de bagagemacende quando a tampa do porta-malas
é aberta. Para evitar perda desnecessá-ria de carga do sistema da bateria, fe-che a tampa do porta-malasÀ rmemen-
te, após a utilização do compartimentode bagagem.

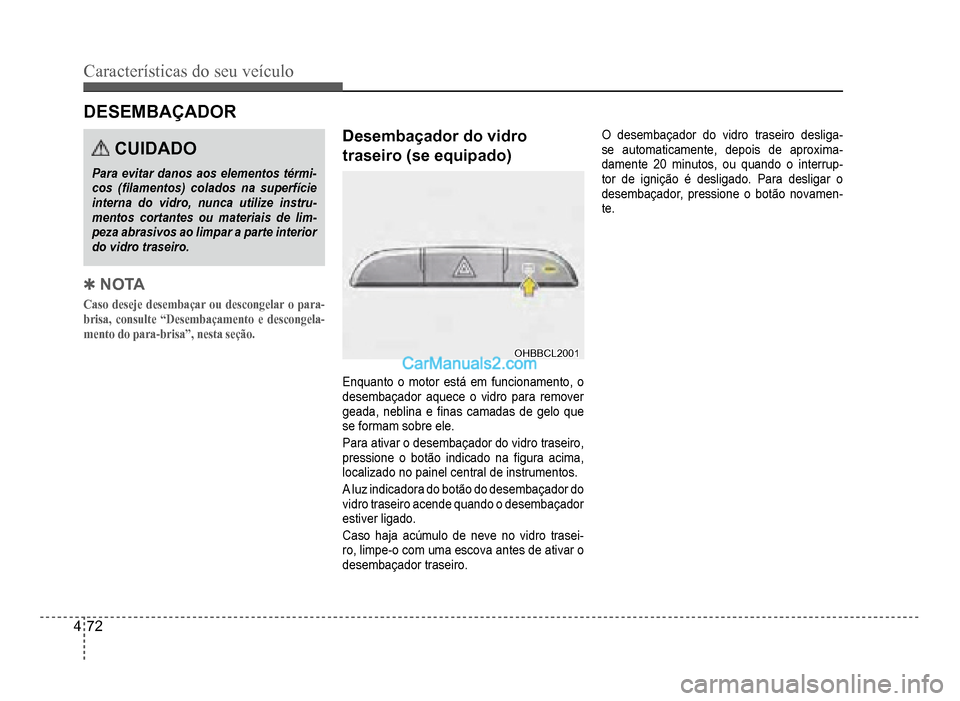

4-72
Características do seu veículo
DESEMBAÇADOR
CUIDADO
Para evitar danos aos elementos térmi-cos (À lamentos) colados na superfície
interna do vidro, nunca utilize instru-mentos cortantes ou materiais de lim-peza abrasivos ao limpar a parte interiordo vidro traseiro.
4NOTA
Caso deseje desembaçar ou descongelar o para-
brisa, consulte “Desembaçamento e descongela-
mento do para-brisa”, nesta seção.
Desembaçador do vidro
traseiro (se equipado)
OHBBCL2001OHBBCL2001
Enquanto o motor está em funcionamento, o
desembaçador aquece o vidro para remover
geada, neblina e
À nas camadas de gelo queseformam sobre ele.
Para ativar o desembaçador do vidro traseiro,
pressione o botão indicado na Àgura acima,localizado no painel central de instrumentos.
A luz indicadora do botão do desembaçador do
vidro traseiro acende quando o desembaçador
estiver li
gado
.
Caso haja acúmulo de neve no vidro trasei-ro, limpe-o com uma escova antes de ativar o
desembaçador traseiro
.
O desembaçador do vidro traseiro desliga-se automaticamente, depois de aproxima-damente 20 minutos, ou quando o interrup-
tor de ignição é desligado. Para desligar o
desembaçador, pressione o botão novamen-te.

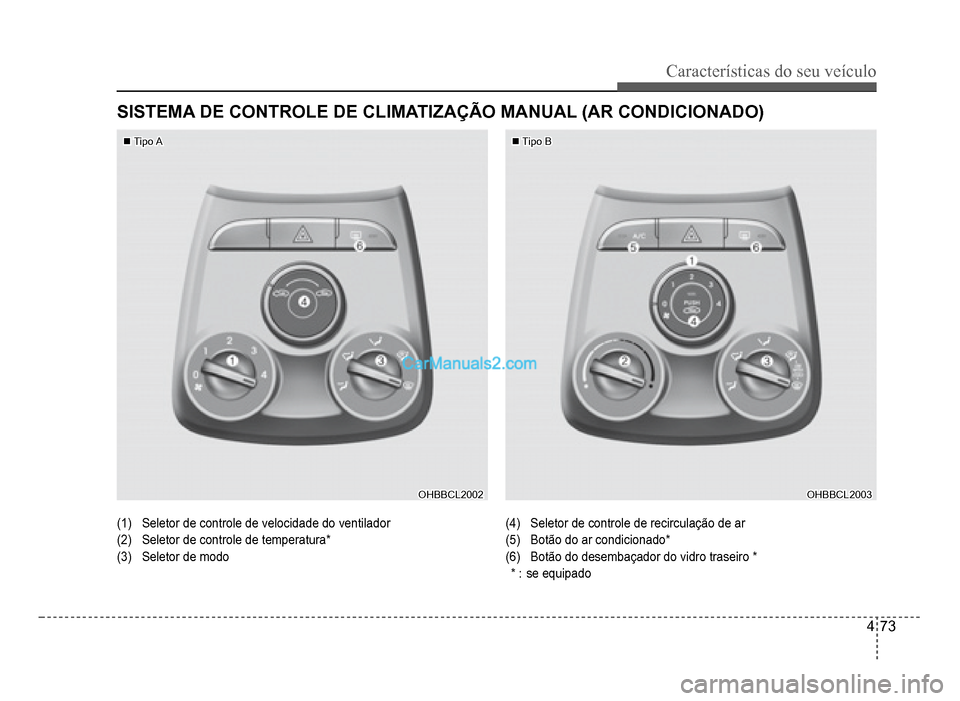

Características do seu veículo
4-73
SISTEMA DE CONTROLE DE CLIMATIZAÇÃO MANUAL (AR CONDICIONADO)
„„Tipo ATipo A
OHBBCL2002OHBBCL2002
(1)Seletor de controle de velocidade do ventilador
(2)Seletor de controle de temperatura*
(3)Seletor de modo
„„Tipo BTipo B
OHBBCL2003OHBBCL2003
(4)Seletor de controle de recirculação de ar
(5)Botão do ar condicionado*
(6)Botão do desembaçador do vidro traseiro *
* : se equipado

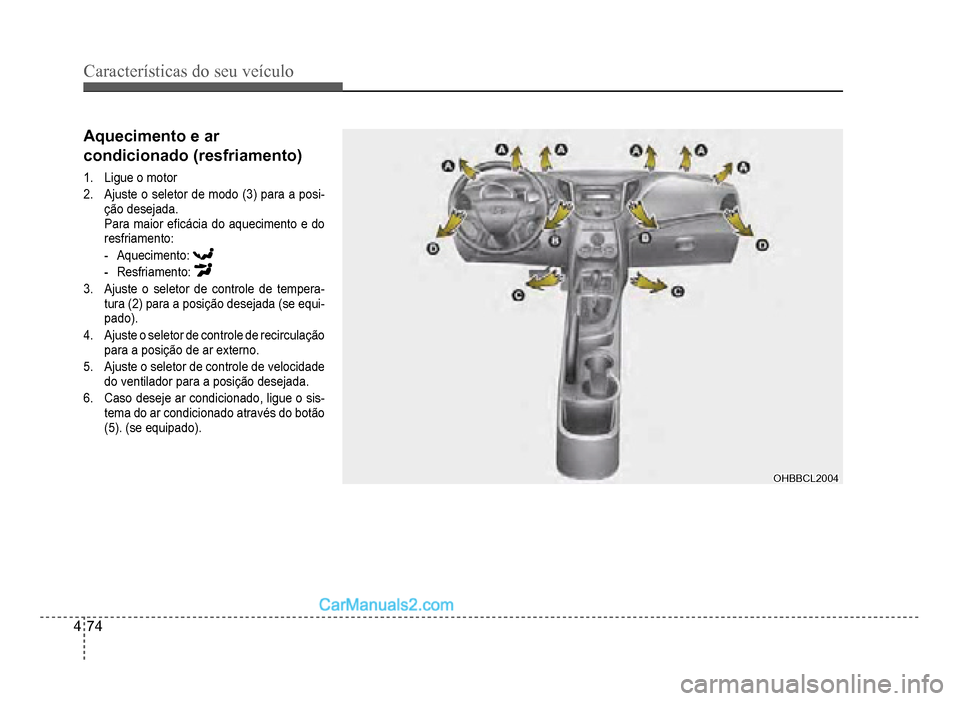

4-74
Características do seu veículo
Aquecimento e ar
condicionado (resfriamento)
1. Ligue o motor
2.
Ajuste o seletor de modo (3) para a posi-ção desejada.Para maior eÀ cácia do aquecimento e do
resfriamento:
-Aquecimento:
-Resfriamento:
3.Ajuste o seletor de controle de tempera-tura (2) para a posição desejada (se equi-pado).
4.Ajuste o seletor de controle de recirculação
para a posi
ção de ar externo.
5.Ajuste o seletor de controle de velocidade
do ventilador para a posição desejada.
6. Caso deseje ar condicionado, ligue o sis-tema do ar condicionado através do botão
(5). (se equipado).
OHBBCL2004OHBBCL2004

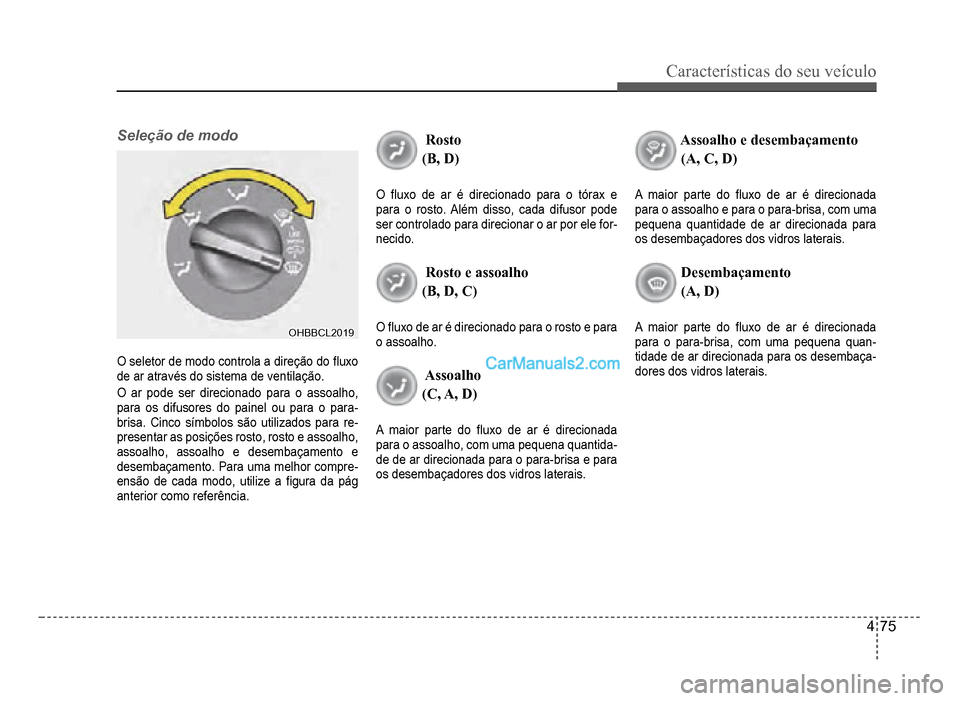

Características do seu veículo
4-75
Seleção de modo
OHBBCL2019OHBBCL2019
O seletor de modo controla a direção do Á uxo
de ar através do sistema de ventilação.
O ar pode ser direcionado para o assoalho,
para os difusores do painel ou para o para-
brisa. Cinco símbolos são utilizados para re-presentar as posições rosto, rosto e assoalho,
assoalho, assoalho e desembaçamento e
desembaçamento. Para uma melhor compre
-
ensão de cada modo, utilize a Àgura da pág
ant
erior como referência.
Rosto
(B, D)
OÁ uxo de ar é direcionado para o tórax e
para o rosto. Além disso, cada difusor pode
ser controlado para direcionar o ar por ele
for-necido.
Rostoe assoalho
(B, D, C)
OÁ uxo de ar é direcionado para o rosto e para
o assoalho.
Assoalho
(C, A, D)
A maior parte do Á uxo de ar é direcionada
para o assoal
ho, com uma pequena quantida
-de de ar direcionada para o para-brisa e para
os desembaçadores dos vidros laterais.
Assoalho e desembaçamento
(A, C, D)
A maior parte do Á uxo de ar é direcionada
para o assoalho e para o para-brisa, com uma
pequena quantidade de ar direcionada para
os desembaçadores dos vidros laterais
.
Desembaçamento
(A, D)
A maior parte do Á uxo de ar é direcionada
para o para-brisa, com uma pequena quan-
tidade de ar direcionada para os desembaça-dores dos vidros laterais.

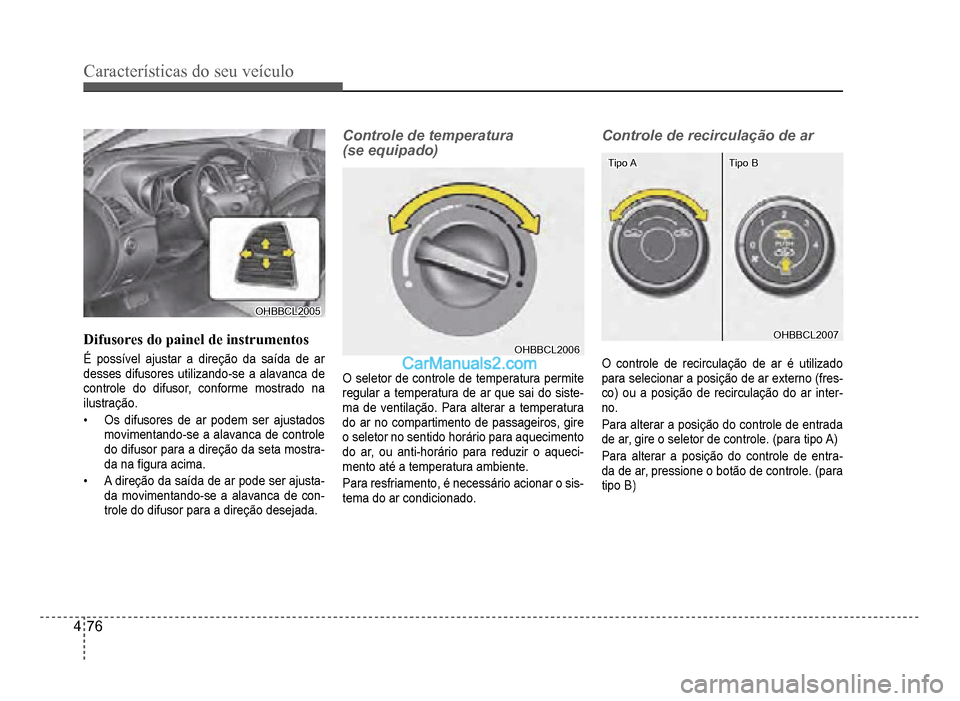

4-76
Características do seu veículo
OHBBCL2005OHBBCL2005
Difusores do painel de instrumentos
É possível ajustar a direção da saída de ar
de
sses difusores utilizando-se a alavanca de
controle do difusor, conforme mostrado na
ilustração.
‡Os difusores de ar podem ser ajustados
movimentando-se a alavanca de controle
do di
fusor para a direção da seta mostra-
da na Àgura acima.
‡A direção da saída de ar pode ser ajusta-da movimentando-se a alavanca de con-
trole do difusor para a direção desejada.
Controle de temperatura
(se equipado)
OHBBCL2006OHBBCL2006
O seletor de controle de temperatura permiteregular a temperatura de ar que sai do siste-ma de ventilação. Para alterar a temperatura
do ar no compartimento de passageiros, gire
o seletor no sentido horário para aquecimento
do ar, ou anti-horário para reduzir o aqueci
-mento até a temperatura ambiente.
Para resfriamento, é necessário acionar o sis-tema do ar condicionado.
Controle de recirculação de ar
Tipo ATipo ATipo BTipo B
OHBBCL2007OHBBCL2007
O controle de recirculação de ar é utilizado
para selecionar a posição de ar externo (fres-co) ou a posição de recirculação do ar inter-no.
Para alterar a posição do controle de entrada
de ar,
gire o seletor de controle. (para tipo A)
Para alterar a posição do controle de entra-
da de ar, pressione o botão de controle. (para
tipo B)

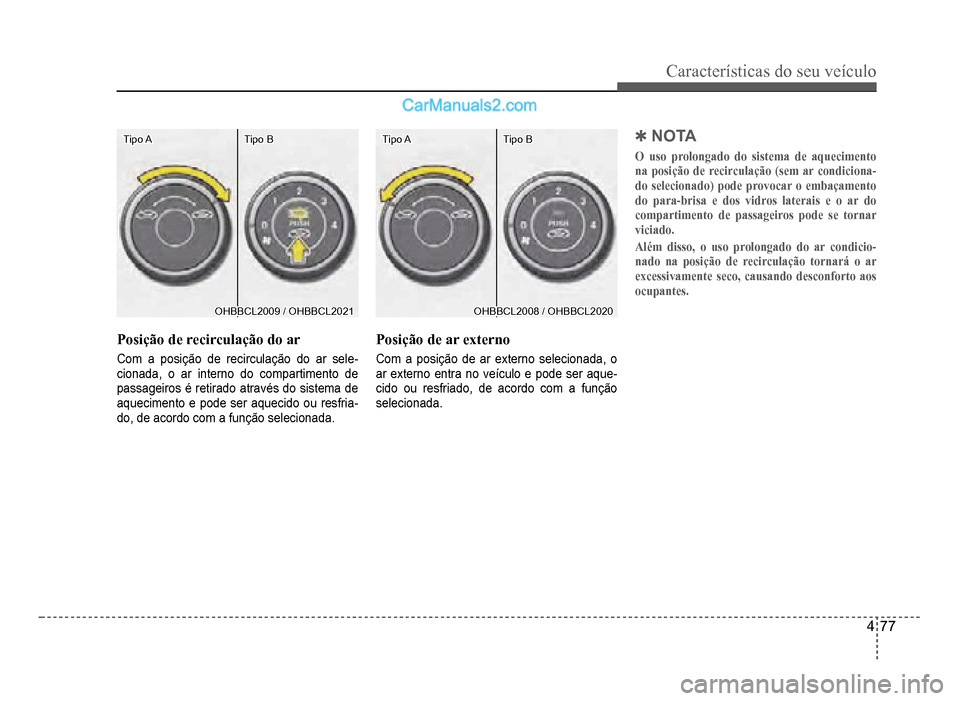

Características do seu veículo
4-77
Tipo ATipo ATipo BTipo B
OHBBCL2009 / OHBBCL2021OHBBCL2009 / OHBBCL2021
Posição de recirculação do ar
Com a posição de recirculação do ar sele-cionada, o ar interno do compartimento de
passa
geiros é retirado através do sistema de
aquecimento e pode ser aquecido ou res
fria-do, de acordo com a função selecionada.
Tipo ATipo ATipo BTipo B
OHBBCL2008 / OHBBCL2020OHBBCL2008 / OHBBCL2020
Posição de ar externo
Com a posição de ar externo selecionada, o
ar externo entra no ve
ículo e pode ser aque-cido ou resfriado, de acordo com a funçãoselecionada.
4NOTA
O uso prolongado do sistema de aquecimento
na posição de recirculação (sem ar condiciona-
do selecionado) pode provocar o embaçamento
do para-brisa e dos vidros laterais e o ar do
compartimento de passageiros pode se tornar
viciado.
Além disso, o uso prolongado do ar condicio-
nado na posição de recirculação tornará o ar
excessivamente seco, causando desconforto aos
ocupantes.

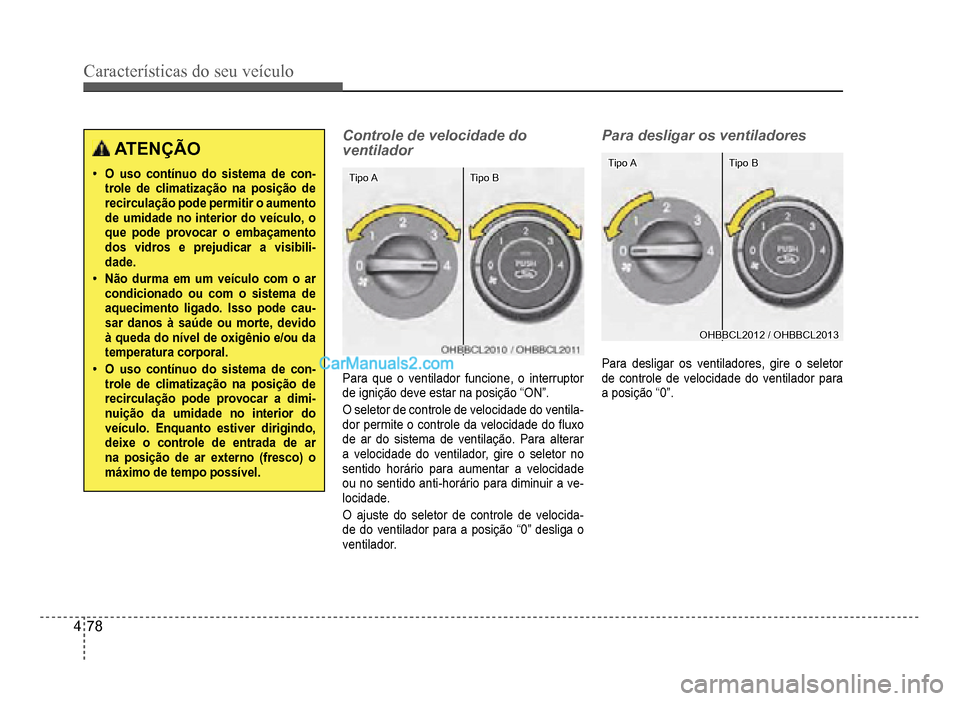

4-78
Características do seu veículo
ATENÇÃO
‡O uso contínuo do sistema de con-trole de climatização na posição de recirculação pode permitir o aumento de umidade no interior do veículo, o
que pode provocar o embaçamentodos vidros e prejudicar a visibili-dade.
‡Não durma em um veículo com o ar condicionado ou com o sistema de aquecimento ligado. Isso pode cau-
sar danos à saúde ou morte, devido à queda do nível de oxigênio e/ou da temperatura corporal.
‡O uso contínuo do sistema de con-trole de climatização na posição de recirculação pode provocar a dimi-
nuição da umidade no interior do veículo. Enquanto estiver dirigindo,deixe o controle de entrada de ar
na posição de ar externo (fresco) o máximo de tempo possível.
Controle de velocidade do
ventilador
Tipo ATipo ATipo BTipo B
Para que o ventilador funcione, o interruptor
de ignição deve estar na posição “ON”.
O seletor de controle de velocidade do ventila-
dor permite o controle da velocidade do Á uxo
de ar do sistema de ventilação. Para alterar
a velocidade do ventilador, gire o seletor no
sentido horário para aumentar a velocidade
ou no sentido anti-horário para diminuir a ve
-locidade.
O ajuste do seletor de controle de velocida-de do ventilador para a posição“0” desliga o
ventilador.
Para desligar os ventiladores
Tipo ATipo ATipo BTipo B
OHBBCL2012 / OHBBCL2013OHBBCL2012 / OHBBCL2013
Para desligar os ventiladores, gire o seletor
de controle de velocidade do ventilador para
a posi
ção
“0”.
