2012 Hyundai HB20 Manual do proprietário (in Portuguese)

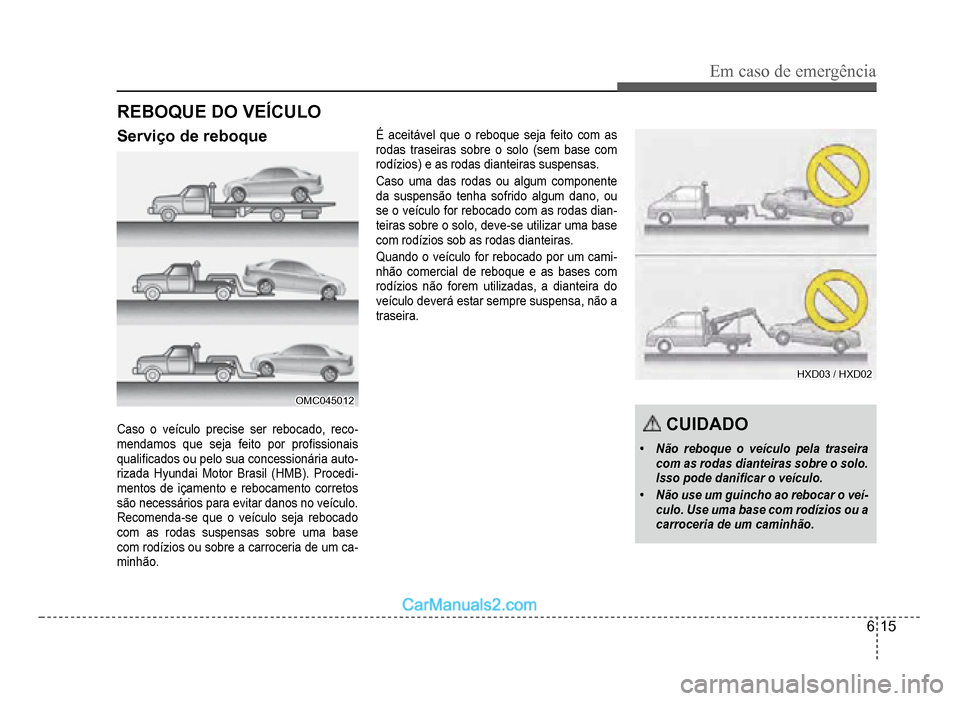

Em caso de emergência
6-15
REBOQUE DO VEÍCULO
Serviço de reboque
OMC045012OMC045012
Caso o veículo precise ser rebocado, reco-mendamos que seja feito por proÀ ssionais
qualiÀ cados ou pelo sua concessionária auto-rizada Hyundai Motor Brasil (HMB). Procedi-mentos de içamento e rebocamento corretos
são necessários para evitar danos no veículo.
Recomenda-se que o veículo seja rebocado
com as rodas suspensas sobre uma base
com rodízios ou sobre a carroceria de um ca
-minhão.
É aceitável que o reboque seja feito com asrodas traseiras sobre o solo (sem base com
rodízios) e as rodas dianteiras suspensas.
Caso uma das rodas ou algum componente
da suspensão tenha sofrido algum dano, ouse o veículo for rebocado com as rodas dian-teiras sobre o solo, deve-se utilizar uma base
com rodízios sob as rodas dianteiras.
Quando o veículo for rebocado por um cami-nhão comercial de reboque e as bases comrodízios não forem utilizadas, a dianteira do
veículo deverá estar sempre suspensa, não a
traseira
.
HXD03 / HXD02HXD03 / HXD02
CUIDADO
‡Não reboque o veículo pela traseiracom as rodas dianteiras sobre o solo. Isso pode daniÀ car o veículo.
‡Não use um guincho ao rebocar o veí-culo. Use uma base com rodízios ou acarroceria de um caminhão.

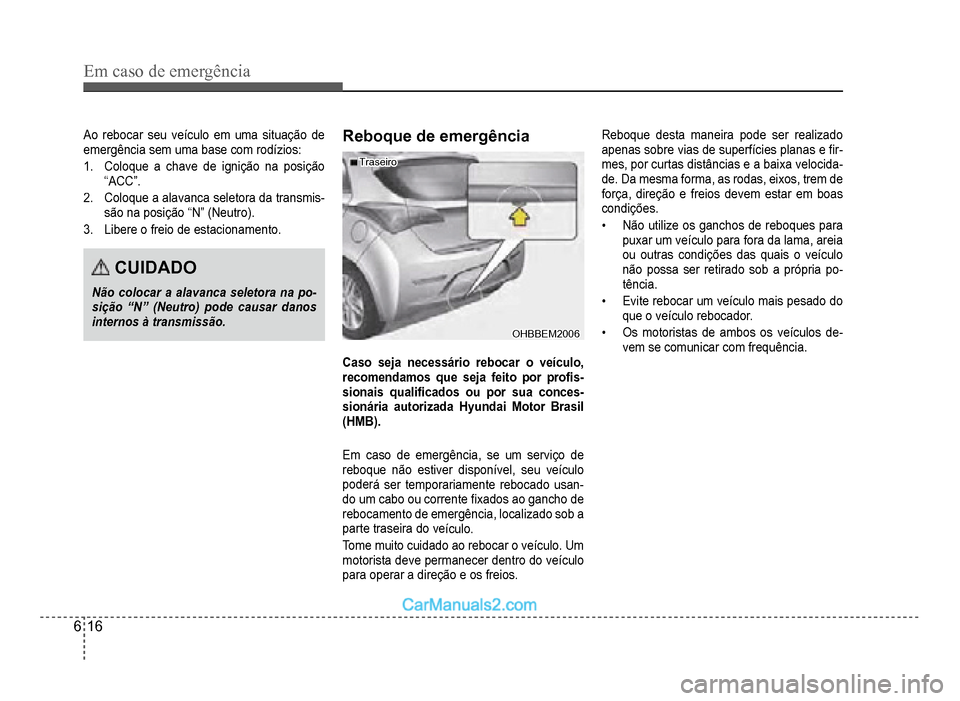

6-16
Em caso de emergência
Ao rebocar seu veículo em uma situação de
emergência sem uma base com rodízios:
1. Coloque a chave de ignição na posição
“ACC”.
2.Coloque a alavanca seletora da transmis-são na posição “N” (Neutro).
3. Libere o freio de estacionamento.
CUIDADO
Não colocar a alavanca seletora na po-sição “N” (Neutro) pode causar danos
internos à transmissão.
Reboque de emergência
TraseiroTraseiro
OHBBEM2006OHBBEM2006
Caso seja necessário rebocar o veículo,
recomendamos que seja feito por proÀ s-
sionais qualiÀ cados ou por sua conces-sionária autorizada Hyundai Motor Brasil
(HMB).
Em caso de emerg
ência, se um serviço de
reboque não estiver disponível, seu veículo
poder
á ser temporariamente rebocado usan-do um cabo ou corrente À xados ao gancho de
rebocamento de emergência, localizado sob a
parte traseira do ve
ículo.
Tome muito cuidado ao rebocar o veículo. Um
motorista deve permanecer dentro do ve
ículo
para operar a direção e os
freios.
Reboque desta maneira pode ser realizado
apenas sobre vias de superfícies planas e À r-
mes, por curtas distâncias e a baixa velocida-de. Da mesma forma, as rodas, eixos, trem deforça, direção e freios devem estar em boas
condições.
‡Não utilize os ganchos de reboques para
puxar um ve
ículo para fora da lama, areia
ou outras condições das quais o veículo
não possa ser retirado sob a própria po
-tência.
‡Evite rebocar um veículo mais pesado do
que o veículo rebocador.
‡Os motoristas de ambos os veículos de-vem se comunicar com frequência.

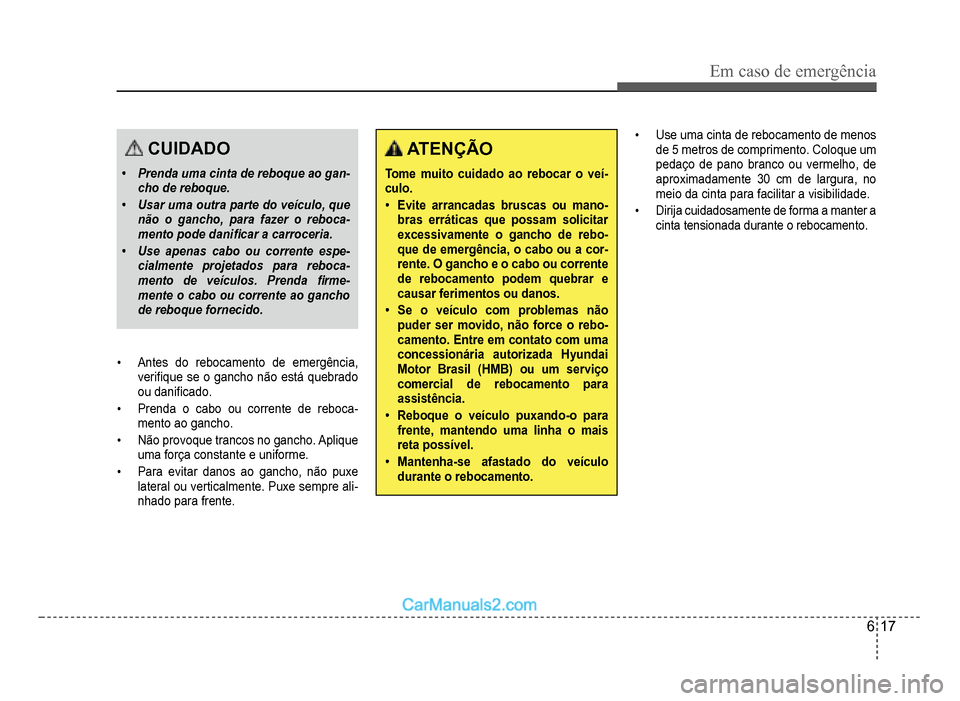

Em caso de emergência
6-17
CUIDADO
‡Prenda uma cinta de reboque ao gan-cho de reboque.
‡Usar uma outra parte do veículo, quenão o gancho, para fazer o reboca-mento pode daniÀ car a carroceria.
‡Use apenas cabo ou corrente espe-cialmente projetados para reboca-mento de veículos. Prenda À rme-mente o cabo ou corrente ao ganchode reboque fornecido.
‡Antes do rebocamento de emergência,
veriÀ que se o gancho não está quebrado
ou dani
À cado.
‡ Prenda o cabo ou corrente de reboca-mento ao gancho.
‡Não provoque trancos no gancho. Aplique
umaforça constante e uniforme.
‡ Para evitar danos ao gancho, não puxe lateral ou verticalmente. Puxe sempre ali-nhado para frente.
ATENÇÃO
Tome muito cuidado ao rebocar o veí-culo.
‡Evite arrancadas bruscas ou mano-bras erráticas que possam solicitar excessivamente o gancho de rebo-que de emergência, o cabo ou a cor-rente. O gancho e o cabo ou corrente de rebocamento podem quebrar e causarferimentos ou danos.
‡Se o veículo com problemas não puder ser movido, não force o rebo-camento. Entre em contato com uma concessionária autorizada HyundaiMotor Brasil (HMB) ou um serviço comercial de rebocamento paraassistência.
‡Reboque o veículo puxando-o para frente, mantendo uma linha o mais
reta possível.
‡Mantenha-se afastado do veículodurante o rebocamento.
‡Use uma cinta de rebocamento de menos
de 5 metros de comprimento. Coloque um
pe
daço de pano branco ou vermelho, de
aproximadamente 30 cm de largura, no
meio da cinta para
facilitar a visibilidade.
‡Dirija cuidadosamente de forma a manter a
cinta tensionada durante o rebocamento.

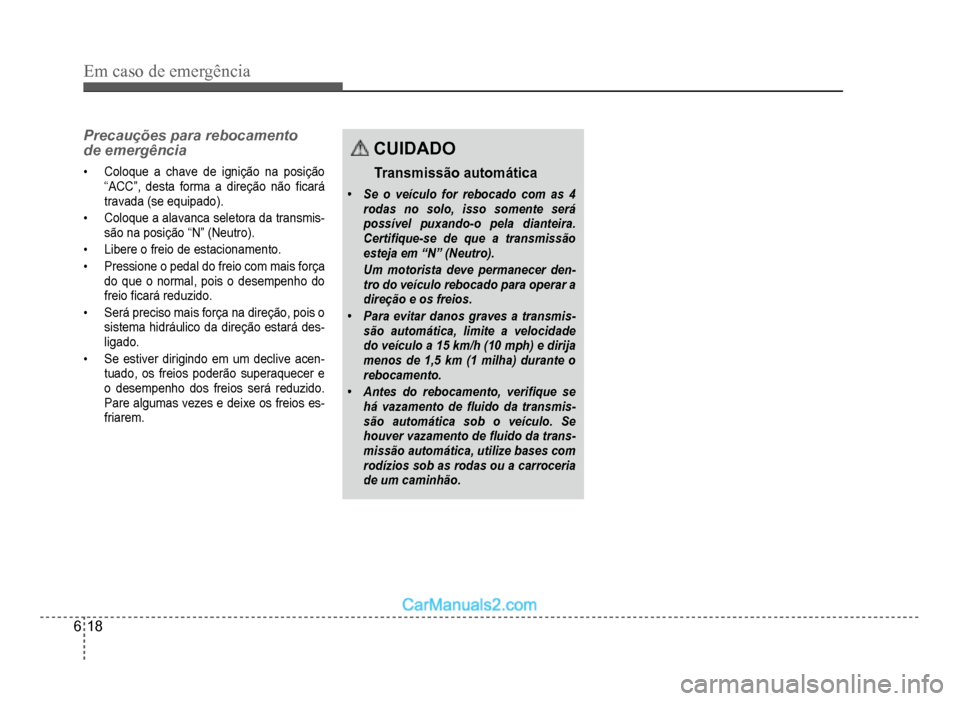

6-18
Em caso de emergência
Precauções para rebocamento
de emergência
‡Coloque a chave de ignição na posição
“ACC”, desta forma a direção não À cará
travada (se equipado)
.
‡Coloque a alavanca seletora da transmis-são na posição “N” (Neutro).
‡Libere o freio de estacionamento.
‡Pressione o pedal do freio com mais força
do que o normal, pois o desempenho do
freioÀ cará reduzido.
‡Será preciso mais força na direção, pois o
sistema hidr
áulico da direção estará des-
ligado.
‡Se estiver dirigindo em um declive acen-tuado, os freios poderão superaquecer e
o desempenho dos freios será reduzido.
Pare al
gumas vezes e deixe os
freios es-friarem.
CUIDADO
Transmissão automática
‡Se o veículo for rebocado com as 4 rodas no solo, isso somente será possível puxando-o pela dianteira.CertiÀ que-se de que a transmissãoesteja em “N” (Neutro).
Um motorista deve permanecer den-tro do veículo rebocado para operar adireção e os freios.
‡Para evitar danos graves a transmis-são automática, limite a velocidadedo veículo a 15 km/h (10 mph) e dirijamenos de 1,5 km (1 milha) durante orebocamento.
‡Antes do rebocamento, veriÀ que sehá vazamento de Á uido da transmis-são automática sob o veículo. Sehouver vazamento de Á uido da trans-missão automática, utilize bases comrodízios sob as rodas ou a carroceriade um caminhão.

Em caso de emergência
6-19
EQUIPAMENTO DE EMERGÊNCIA
Existem alguns equipamentos no interior do
veículo para ajudá-lo em uma situação de
emergência
.
Extintor de incêndio
OHBBEM2018OHBBEM2018
Se houver um início de incêndio e você sou-ber como usar o extintor de incêndio, siga as recomendações acuidadosamente.
1. Puxe o pino, na parte superior do extintor,
que mantém a alavanca travada no caso
de ser acidentalmente pressionada
.
2.Aponte o bocal na direção da base dofogo.
3. Tome uma distância de aproximadamente
2,5 metros do fogo e pressione a alavan-ca para descarregar o extintor. Liberar a
alavanca, interrompe a descarga do ex
-tintor.
4. Movimente o bocal para frente e para trás
na base do fogo. Após a extinção do fogo,
preste atenção e tome cuidado pois ele
pode voltar a acender
.
Triângulo reÁ etivo de
segurança
Coloque o triângulo reÁ etivo na rua ou estrada
para advertir os outros motoristas em casos
de emergência, como por exemplo se neces
-sitar estacionar o veículo devido a algum pro-blema.

6-20
Em caso de emergência

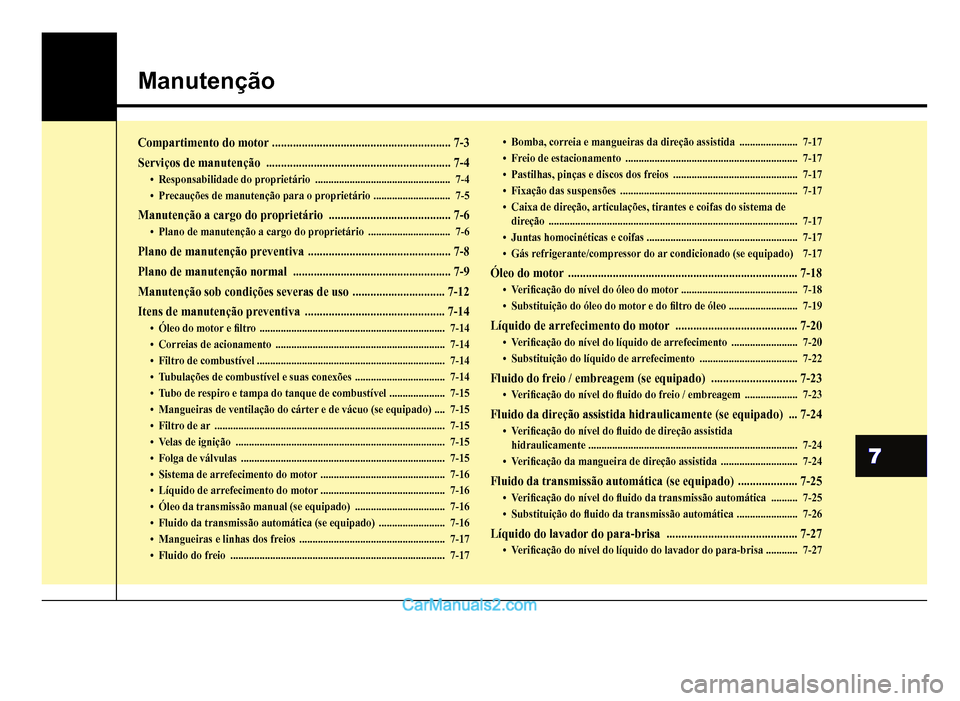

7
Manutenção
Compartimento do motor............................................................7-3
Serviços de manutenção..............................................................7-4
‡Responsabilidade do proprietário................................................... 7-4
‡Precauções de manutenção para o proprietário............................. 7-5
Manutenção a cargo do proprietário.........................................7-6
‡Plano de manutenção a cargo do proprietário...............................7-6
Plano de manutenção preventiva................................................7-8
Plano de manutenção normal.....................................................7-9
Manutenção sob condições severas de uso............................... 7-12
Itens de manutenção preventiva............................................... 7-14
‡Óleo do motor e ¿ ltro...................................................................... 7-14
‡Correias de acionamento................................................................ 7-14
‡Filtrodecombustível....................................................................... 7-14
‡Tubulações de combustível e suas conexões.................................. 7-14
‡Tubo de respiro e tampa do tanque de combustível..................... 7-15
‡Mangueiras de ventilação do cárter e de vácuo (se equipado).... 7-15
‡Filtrode ar....................................................................................... 7-15
‡Velas de ignição............................................................................... 7-15
‡Folga de válvulas............................................................................. 7-15
‡Sistema de arrefecimento do motor............................................... 7-16
‡Líquido de arrefecimento do motor............................................... 7-16
‡Óleo da transmissão manual (se equipado).................................. 7-16
‡Fluido da transmissão automática (se equipado)......................... 7-16
‡Mangueiras e linhas dos freios....................................................... 7-17
‡Fluido do freio................................................................................. 7-17
‡Bomba, correia e mangueiras da direção assistida...................... 7-17
‡Freiodeestacionamento................................................................. 7-17
‡Pastilhas, pinças e discos dos freios............................................... 7-17
‡Fixação das suspensões................................................................... 7-17
‡Caixa de direção, articulações, tirantes e coifas do sistema dedireção.............................................................................................. 7-17
‡Juntas homocinéticas e coifas......................................................... 7-17
‡Gás refrigerante/compressor do ar condicionado (se equipado) 7-17
Óleo do motor.............................................................................7-18
‡Veri¿ cação do nível do óleo do motor............................................ 7-18
‡Substituição do óleo do motor e do ¿ ltro de óleo.......................... 7-19
Líquido de arrefecimento do motor.........................................7-20
‡Veri¿ cação do nível do líquido de arrefecimento......................... 7-20
‡Substituição do líquido de arrefecimento..................................... 7-22
Fluido do freio / embreagem (se equipado).............................7-23
‡Veri¿ cação do nível do À uido do freio / embreagem.................... 7-23
Fluido da direção assistida hidraulicamente (se equipado)...7-24
‡Veri¿ cação do nível do À uido de direção assistida hidraulicamente............................................................................... 7-24
‡Veri¿ cação da mangueira de direção assistida ............................. 7-24
Fluido da transmissão automática (se equipado)....................7-25
‡Veri¿ cação do nível do À uido da transmissão automática.......... 7-25
‡Substituição do À uido da transmissão automática....................... 7-26
Líquido do lavador do para-brisa............................................7-27
‡Veri¿ cação do nível do líquido do lavador do para-brisa ............ 7-27

7

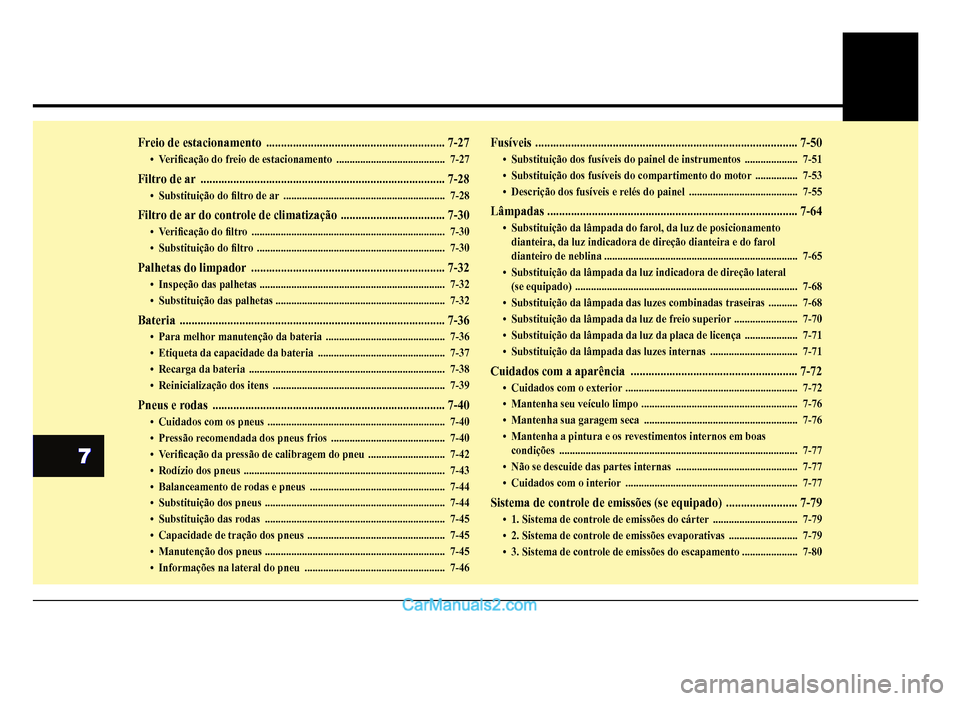

Freiodeestacionamento............................................................ 7-27
‡Veri¿ cação do freio de estacionamento......................................... 7-27
Filtrode ar.................................................................................. 7-28
‡Substituição do ¿ ltro de ar............................................................. 7-28
Filtro de ar do controle de climatização................................... 7-30
‡Veri¿ cação do ¿ ltro ......................................................................... 7-30
‡Substituição do ¿ ltro....................................................................... 7-30
Palhetas do limpador................................................................. 7-32
‡Inspeção das palhetas...................................................................... 7-32
‡Substituição das palhetas................................................................ 7-32
Bateria......................................................................................... 7-36
‡Para melhor manutenção da bateria............................................. 7-36
‡Etiqueta da capacidade da bateria................................................ 7-37
‡Recarga da bateria .......................................................................... 7-38
‡Reinicialização dos itens................................................................. 7-39
Pneus e rodas.............................................................................. 7-40
‡Cuidados com os pneus................................................................... 7-40
‡Pressão recomendada dos pneus frios........................................... 7-40
‡Veri¿ cação da pressão de calibragem do pneu ............................. 7-42
‡Rodízio dos pneus............................................................................ 7-43
‡Balanceamento de rodas e pneus................................................... 7-44
‡Substituição dos pneus.................................................................... 7-44
‡Substituição das rodas .................................................................... 7-45
‡Capacidade de tração dos pneus.................................................... 7-45
‡Manutenção dos pneus.................................................................... 7-45
‡Informações na lateral do pneu..................................................... 7-46
Fusíveis........................................................................................ 7-50
‡Substituição dos fusíveis do painel de instrumentos.................... 7-51
‡Substituição dos fusíveis do compartimento do motor................ 7-53
‡Descrição dos fusíveis e relés do painel......................................... 7-55
Lâmpadas.................................................................................... 7-64
‡Substituição da lâmpada do farol, da luz de posicionamentodianteira, da luz indicadora de direção dianteira e do farol dianteirode neblina......................................................................... 7-65
‡Substituição da lâmpada da luz indicadora de direção lateral(se equipado).................................................................................... 7-68
‡Substituição da lâmpada das luzes combinadas traseiras........... 7-68
‡Substituição da lâmpada da luz de freio superior........................ 7-70
‡Substituição da lâmpada da luz da placa de licença.................... 7-71
‡Substituição da lâmpada das luzes internas................................. 7-71
Cuidados com a aparência........................................................ 7-72
‡Cuidados com o exterior................................................................. 7-72
‡Mantenha seu veículo limpo........................................................... 7-76
‡Mantenha sua garagem seca.......................................................... 7-76
‡Mantenha a pintura e os revestimentos internos em boascondições.......................................................................................... 7-77
‡Não se descuide das partes internas.............................................. 7-77
‡Cuidados com o interior................................................................. 7-77
Sistema de controle de emissões (se equipado)........................ 7-79
‡1.Sistema de controle de emissões do cárter................................ 7-79
‡2. Sistema de controle de emissões evaporativas.......................... 7-79
‡3. Sistema de controle de emissões do escapamento..................... 7-80
