2012 Hyundai HB20 Manual do proprietário (in Portuguese)

Características do seu veículo

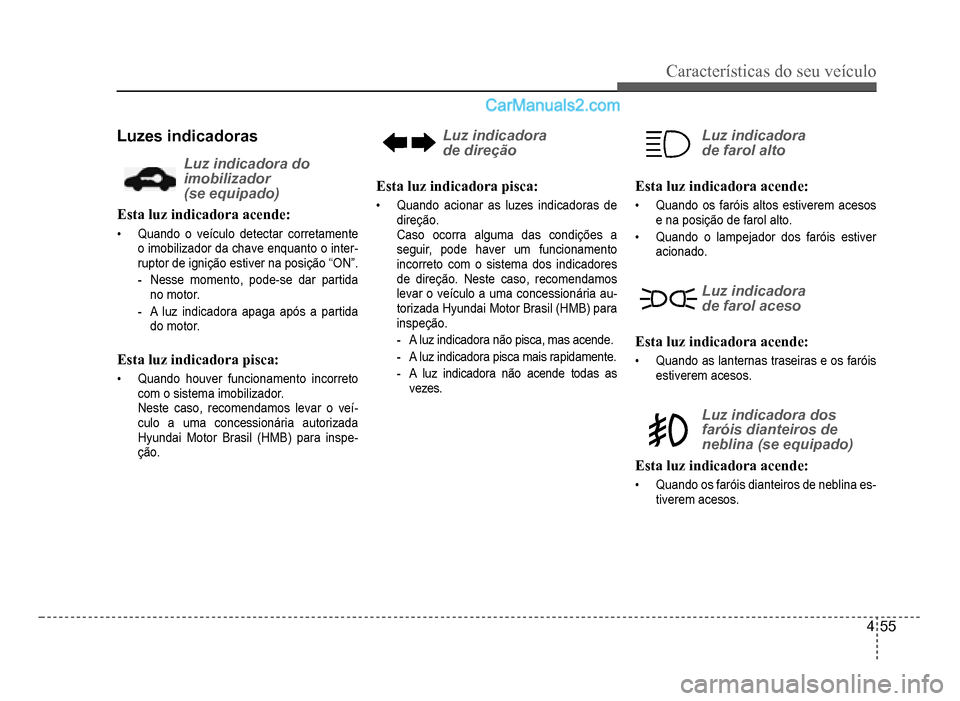

4-55
Luzes indicadoras
Luz indicadora do
imobilizador
(se equipado)
Esta luz indicadora acende:
‡Quando o veículo detectar corretamente
o imobilizador da chave enquanto o inter-ruptor de ignição estiver na posição “ON”.
-Nesse momento, pode-se dar partida
no motor.
-A luz indicadora apaga após a partida
do motor.
Esta luz indicadora pisca:
‡Quando houver funcionamento incorreto
com o sistema imobilizador.Neste caso, recomendamos levar o veí-culo a uma concessionária autorizada
Hyundai Motor Brasil (HMB) para inspe
-ção.
Luz indicadora
de direção
Esta luz indicadora pisca:
‡Quando acionar as luzes indicadoras de
direção.Caso ocorra alguma das condições a
seguir, pode haver um funcionamento
incorreto com o sistema dos indicadores
de direção. Neste caso, recomendamos
levar o veículo a uma concessionária au-torizada Hyundai Motor Brasil (HMB) para
inspeção
.
-A luz indicadora não pisca, mas acende.
-A luz indicadora pisca mais rapidamente.
-A luz indicadora não acende todas as
vezes.
Luz indicadora
de farol alto
Esta luz indicadora acende:
‡ Quando os faróis altos estiverem acesos
e na posição de farol alto.
‡ Quando o lampejador dos faróis estiver
acionado.
Luz indicadora
de farol aceso
Esta luz indicadora acende:
‡ Quando as lanternas traseiras e os faróis
estiverem acesos.
Luz indicadora dos
faróis dianteiros de
neblina (se equipado)
Esta luz indicadora acende:
‡Quando os faróis dianteiros de neblina es-tiverem acesos.

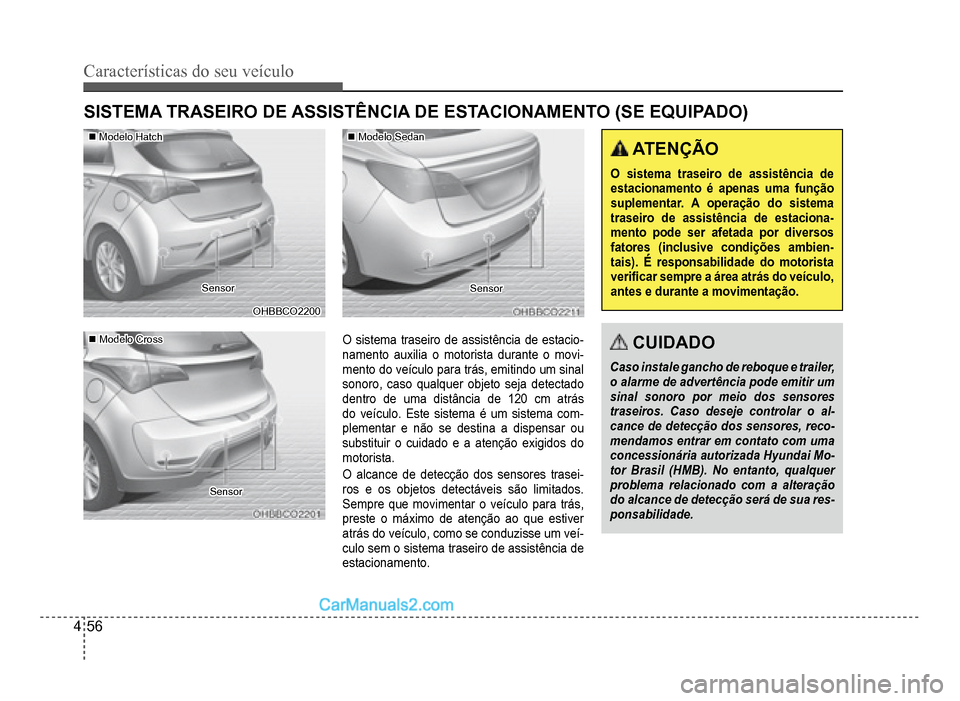

4-56
Características do seu veículo
SensorSensor
OHBBCO2200OHBBCO2200
SISTEMA TRASEIRO DE ASSISTÊNCIA DE ESTACIONAMENTO (SE EQUIPADO)
O sistema traseiro de assistência de estacio-namento auxilia o motorista durante o movi-mento do veículo para trás, emitindo um sinal
sonoro, caso qualquer o
bjeto seja detectado
dentro de uma distância de 120 cm atrás
do ve
ículo. Este sistema é um sistema com
-
plementar e não se destina a dispensar ou
su
bstituir o cuidado e a atenção exigidos do
motorista
.
O alcance de detecção dos sensores trasei-ros e os objetos detectáveis são limitados.Sempre que movimentar o veículo para trás,
preste o m
áximo de atenção ao que estiver
atr
ás do veículo, como se conduzisse um veí
-culo sem o sistema traseiro de assistência de
e
stacionamento.
ATENÇÃO
O sistema traseiro de assistência deestacionamento é apenas uma funçãosuplementar. A operação do sistematraseiro de assistência de estaciona-
mento pode ser afetada por diversosfatores (inclusive condições ambien-tais). É responsabilidade do motorista(ç
veriÀ car sempre a área atrás do veículo,antes e durante a movimentação.
CUIDADO
Caso instale gancho de reboque e trailer,
o alarme de advertência pode emitir umsinal sonoro por meio dos sensorestraseiros. Caso deseje controlar o al-cance de detecção dos sensores, reco-
mendamos entrar em contato com umaconcessionária autorizada Hyundai Mo-tor Brasil (HMB). No entanto, qualquer
problema relacionado com a alteraçãodo alcance de detecção será de sua res-ponsabilidade.
SensorSensor
SensorSensor
„„Modelo HatchModelo Hatch
„„Modelo CrossModelo Cross
„„Modelo SedanModelo Sedan

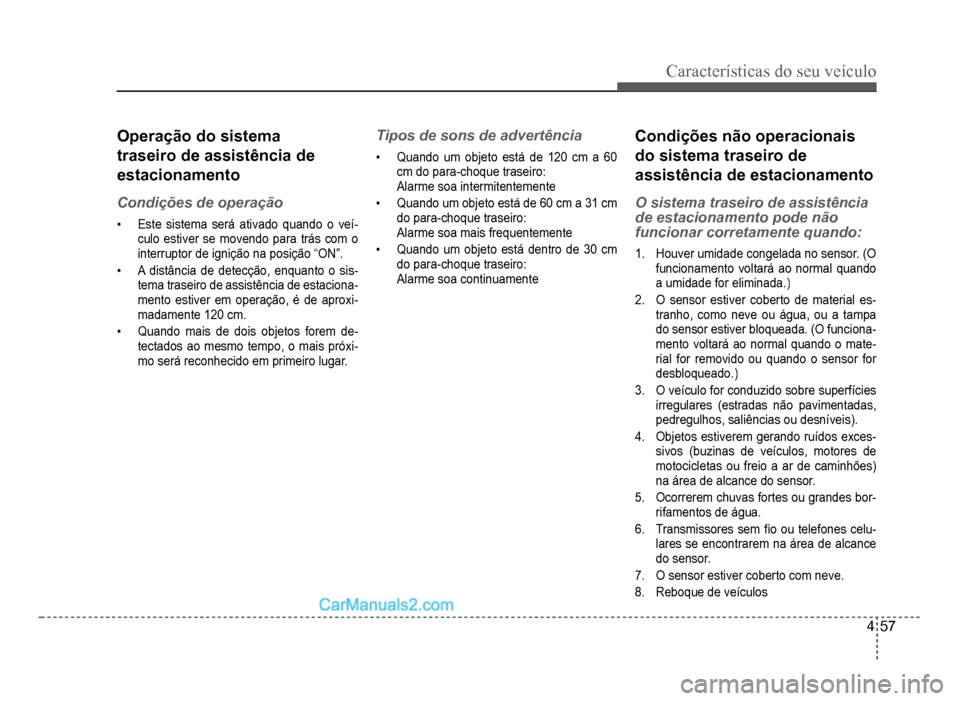

Características do seu veículo
4-57
Operação do sistema
traseiro de assistência de
estacionamento
Condições de operação
‡Este sistema será ativado quando o veí-culo estiver se movendo para trás com o
interruptor de igni
ção na posição “ON”.
‡A distância de detecção, enquanto o sis-tema traseiro de assistência de estaciona-mento estiver em operação, é de aproxi-madamente 120 cm.
‡Quando mais de dois objetos forem de-tectados ao mesmo tempo, o mais próxi-mo será reconhecido em primeiro lugar.
Tipos de sons de advertência
‡Quando um objeto está de 120 cm a 60
cm do para-choque traseiro:
Alarme soa intermitentemente
‡ Quando um objeto está de 60 cm a 31 cm
do para-choque traseiro:
Alarme soa mais frequentemente
‡Quando um objeto está dentro de 30 cm
do para-choque traseiro:
Alarme soa continuamente
Condições não operacionais
do sistema traseiro de
assistência de estacionamento
O sistema traseiro de assistência
de estacionamento pode não
funcionar corretamente quando:
1.Houver umidade congelada no sensor. (Ofuncionamento voltará ao normal quando
a umidade for eliminada.)
2. O sensor estiver coberto de material es-tranho, como neve ou água, ou a tampa
do sensor estiver bloqueada. (O funciona-mento voltará ao normal quando o mate-rialfor removido ou quando o sensor for
desbloqueado.)
3. O veículo for conduzido sobre superfícies
irre
gulares (estradas não pavimentadas,
pedregulhos, saliências ou desníveis)
.
4. Objetos estiverem gerando ruídos exces-sivos(buzinas de veículos, motores de
motocicletas ou freio a ar de caminhões
)na área de alcance do sensor.
5. Ocorrerem chuvas fortes ou grandes bor-rifamentos de água.
6. Transmissores semÀ o ou telefones celu-
lares se encontrarem na área de alcance
do sensor.
7.O sensor estiver coberto com neve.
8.Reboque de veículos

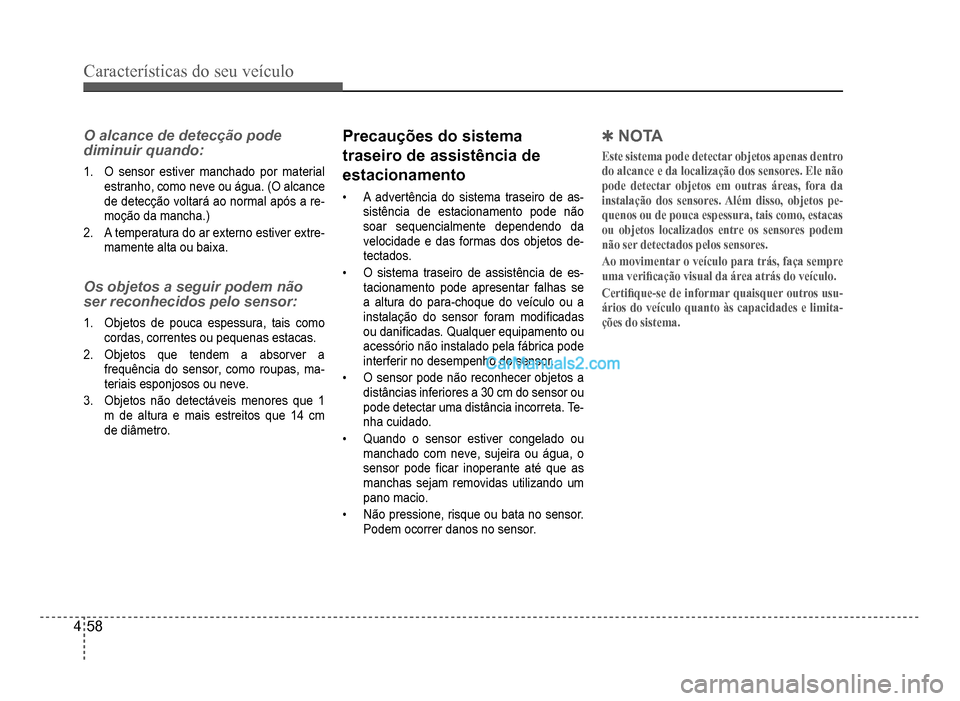

4-58
Características do seu veículo
O alcance de detecção pode
diminuir quando:
1. O sensor estiver manchado por material
estranho, como neve ou água. (O alcance
de detecção voltará ao normal após a re
-moção da mancha.)
2.A temperatura do ar externo estiver extre-mamente alta ou baixa.
Os objetos a seguir podem não
ser reconhecidos pelo sensor:
1. Objetos de pouca espessura, tais como
cordas, correntes ou pequenas estacas.
2. Objetos que tendem a absorver a frequência do sensor, como roupas, ma-teriais esponjosos ou neve.
3. Objetos não detectáveis menores que 1
m de altura e mais estreitos que 14 cm
de diâmetro
.
Precauções do sistema
traseiro de assistência de
estacionamento
‡A advertência do sistema traseiro de as-sistência de estacionamento pode não
soar sequencialmente dependendo da
velocidade e das
formas dos objetos de-tectados.
‡O sistema traseiro de assistência de es-
tacionamento pode apresentar falhas se
a altura do para-choque do veículo ou a
instalação do sensor
foram modiÀ cadas
ou daniÀ cadas. Qualquer equipamento ou
acessório não instalado pela fábrica pode
inter
ferir no desempenho do sensor.
‡O sensor pode não reconhecer objetos a
distâncias inferiores a 30 cm do sensor ou
pode detectar uma dist
ância incorreta. Te
-nha cuidado.
‡Quando o sensor estiver congelado ou
manchado com neve, sujeira ou água, o
sensor pode À car inoperante at
é que as
manchas sejam removidas utilizando um
pano mac
io
.
‡Não pressione, risque ou bata no sensor.
Podem ocorrer danos no sensor.
4NOTA
Este sistema pode detectar objetos apenas dentro
do alcance e da localização dos sensores. Ele não
pode detectar objetos em outras áreas, fora da
instalação dos sensores. Além disso, objetos pe-
quenos ou de pouca espessura, tais como, estacas
ou objetos localizados entre os sensores podem
não ser detectados pelos sensores.
Ao movimentar o veículo para trás, faça sempre
uma veri¿ cação visual da área atrás do veículo.
Certi¿ que-se de informar quaisquer outros usu-
ários do veículo quanto às capacidades e limita-
ções do sistema.

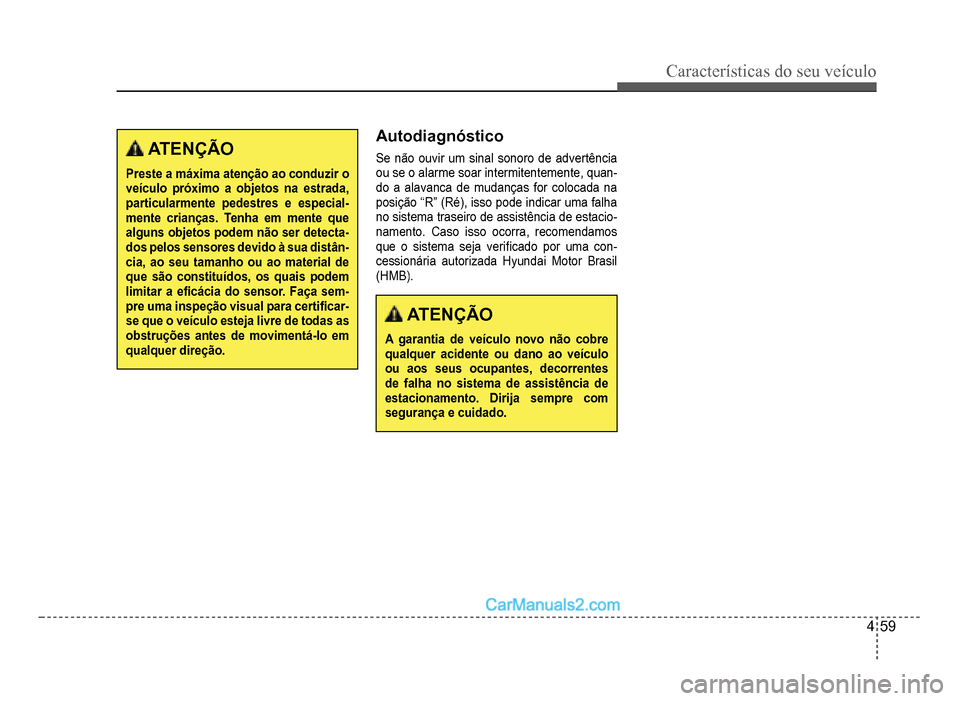

Características do seu veículo
4-59
ATENÇÃO
Preste a máxima atenção ao conduzir o veículo próximo a objetos na estrada, particularmente pedestres e especial-mente crianças. Tenha em mente que
alguns objetos podem não ser detecta-dos pelos sensores devido à sua distân-cia, ao seu tamanho ou ao material de que são constituídos, os quais podem limitar a eÀ cácia do sensor. Faça sem-
pre uma inspeção visual para certiÀ car-se que o veículo esteja livre de todas as obstruções antes de movimentá-lo em
qualquer direção.
Autodiagnóstico
Se não ouvir um sinal sonoro de advertência
ou se o alarme soar intermitentemente, quan-do a alavanca de mudançasfor colocada na
posição “R” (Ré), isso pode indicar uma falha
no sistema traseiro de assistência de estacio
-namento. Caso isso ocorra, recomendamos
que o sistema seja veriÀ cado por uma con-cessionária autorizada Hyundai Motor Brasil(HMB).
ATENÇÃO
Agarantia de veículo novo não cobre qualquer acidente ou dano ao veículo ou aos seus ocupantes, decorrentes de falha no sistema de assistência de
estacionamento. Dirija sempre com segurança e cuidado.

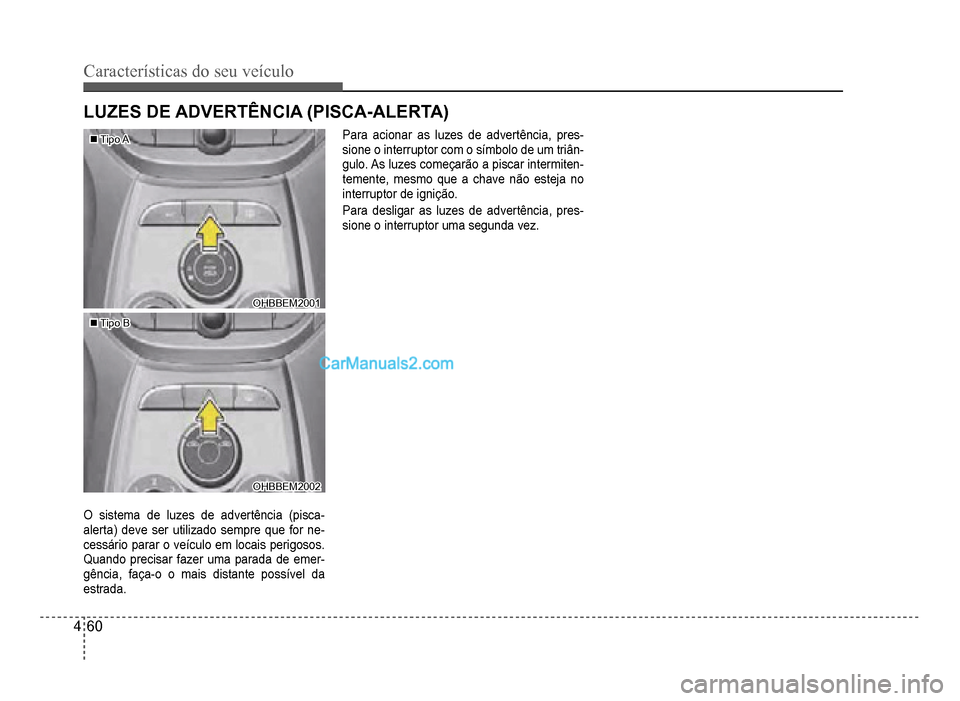

4-60
Características do seu veículo
„„Tipo ATipo A
OHBBEM2001OHBBEM2001
„„Tipo BTipo B
OHBBEM2002OHBBEM2002
O sistema de luzes de advertência (pisca-alerta) deve ser utilizado sempre que for ne-cessário parar o veículo em locais perigosos.
Quando precisar fazer uma parada de emer
-gência, faça-o o mais distante possível da
estrada.
LUZES DE ADVERTÊNCIA (PISCA-ALERTA)
Para acionar as luzes de advertência, pres-sione o interruptor com o símbolo de um triân-gulo. As luzes começarão a piscar intermiten-
temente, mesmo que a chave não esteja no
interruptor de ignição.
Para desligar as luzes de advertência, pres-sione o interruptor uma segunda vez.

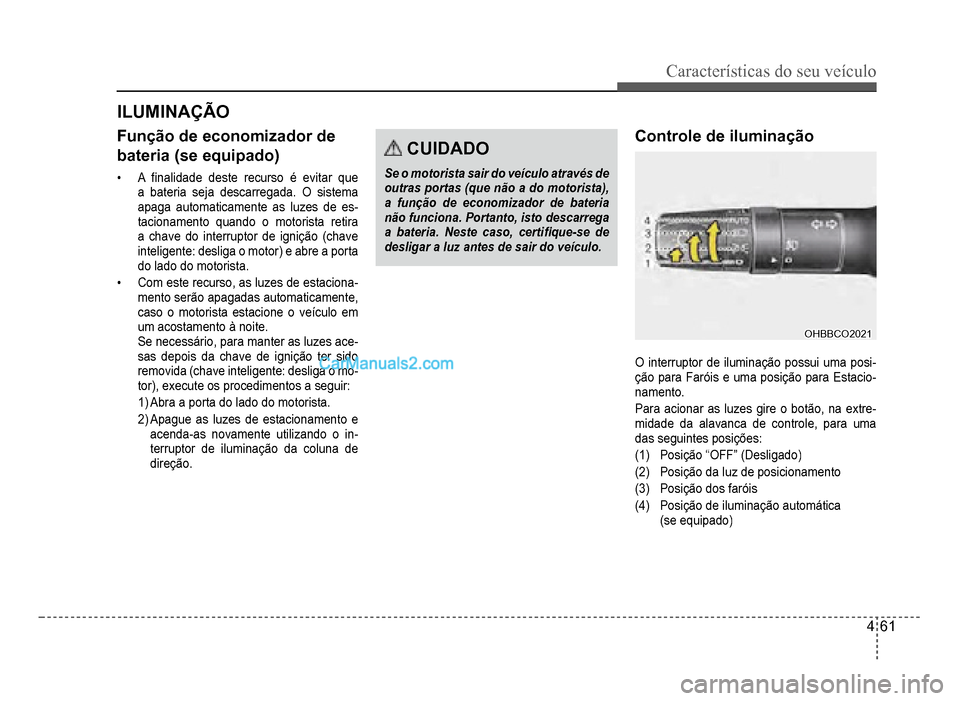

Características do seu veículo
4-61
ILUMINAÇÃO
Função de economizador de
bateria (se equipado)
‡AÀ nalidade deste recurso é evitar que
a bateria seja descarregada. O sistema
apaga automaticamente as luzes de es
-tacionamento quando o motorista retira
a chave do interruptor de ignição (chave
inteligente: desliga o motor) e abre a porta
do lado do motorista
.
‡Com este recurso, as luzes de estaciona-mento serão apagadas automaticamente,
caso o motorista estacione o veículo em
um acostamento à noite
.Se necessário, para manter as luzes ace-
sas depois da chave de ignição ter sidoremovida (chave inteligente: desliga o mo-tor), execute os procedimentos a seguir:
1
)Abra a porta do lado do motorista.
2)Apague as luzes de estacionamento e
acen
da-as novamente utilizando o in
-terruptor de iluminação da coluna de
direção.
CUIDADO
Se o motorista sair do veículo através deoutras portas (que não a do motorista),
a função de economizador de baterianão funciona. Portanto, isto descarregaa bateria. Neste caso, certiÀ que-se dedesligar a luz antes de sair do veículo.
Controle de iluminação
OHBBCO2021OHBBCO2021
O interruptor de iluminação possui uma posi-ção para Faróis e uma posição para Estacio-
namento.
Para acionar as luzes gire o botão, na extre-
midade da alavanca de controle, para uma
das seguintes posições:
(1)Posição “OFF” (Desligado)
(2)Posição da luz de posicionamento
(3)Posição dos faróis
(4)Posição de iluminação automática
(se equipado)

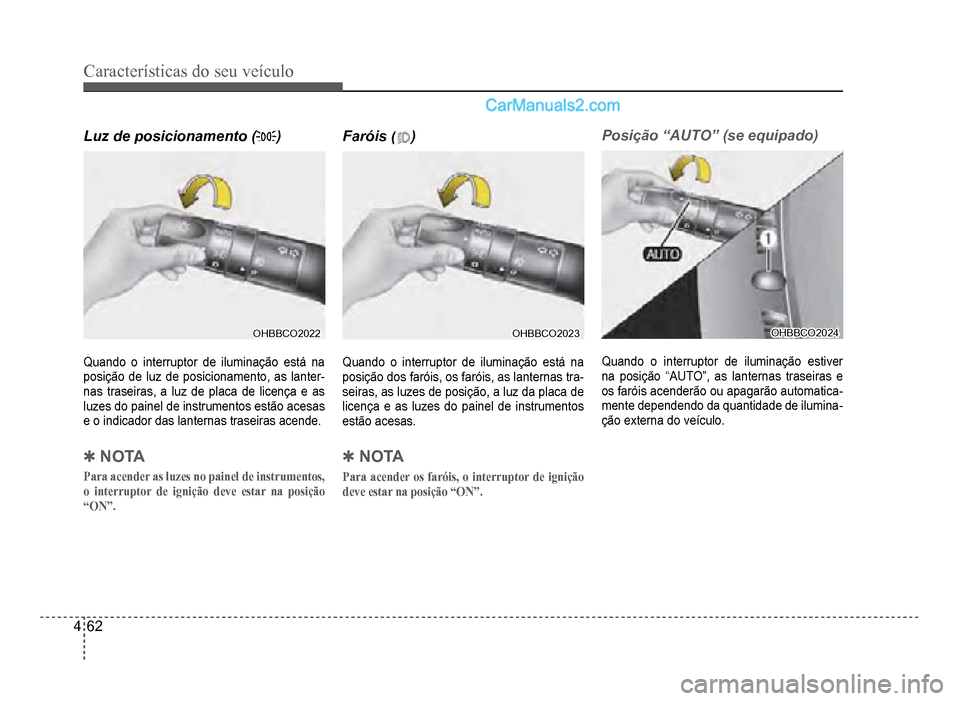

4-62
Características do seu veículo
Luz de posicionamento ())
OHBBCO2022OHBBCO2022
Quando o interruptor de iluminação está na
posi
ção de luz de posicionamento, as lanter-nas traseiras, a luz de placa de licença e as luzes do painel de instrumentos estão acesas
e o in
dicador das lanternas traseiras acende.
4NOTA
Para acender as luzes no painel de instrumentos,
o interruptor de ignição deve estar na posição
“ON”.
Faróis(((((())
OHBBCO2023OHBBCO2023
Quando o interruptor de iluminação está na
posição dos faróis, os faróis, as lanternas tra-seiras, as luzes de posição, a luz da placa delicença e as luzes do painel de instrumentos
estão acesas.
4NOTA
Para acender os faróis, o interruptor de ignição
deve estar na posição “ON”.
Posição “AUTO” (se equipado)
OHBBCO2024OHBBCO2024
Quando o interruptor de iluminação estiver
na posição “AUTO”, as lanternas traseiras e
os faróis acenderão ou apagarão automatica
-mente dependendo da quantidade de ilumina-ção externa do veículo.
