2012 Alfa Romeo Giulietta Drift- och underhållshandbok (in Swedish)

101
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

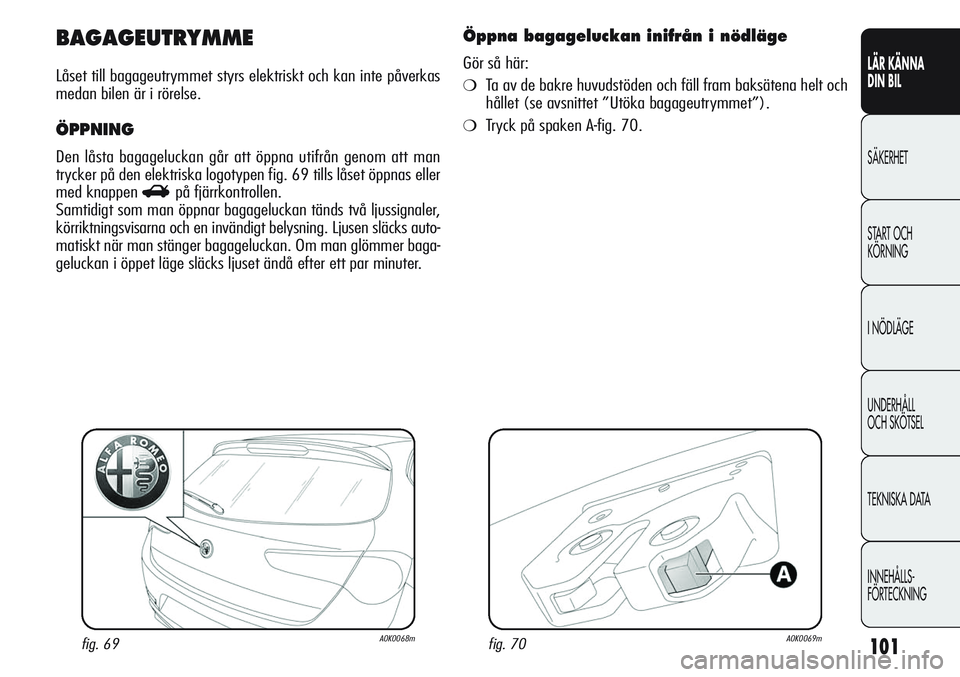

BAGAGEUTRYMME
Låset till bagageutrymmet styrs elektriskt och kan inte påverkas
medan bilen är i rörelse.
ÖPPNING
Den låsta bagageluckan går att öppna utifrån genom att man
trycker på den elektriska logotypen fig. 69 tills låset öppnas eller
med knappen
Rpå fjärrkontrollen.
Samtidigt som man öppnar bagageluckan tänds två ljussignaler,
körriktningsvisarna och en invändigt belysning. Ljusen släcks auto-
matiskt när man stänger bagageluckan. Om man glömmer baga-
geluckan i öppet läge släcks ljuset ändå efter ett par minuter.
fig. 69A0K0068m
Öppna bagageluckan inifrån i nödläge
Gör så här:
❍Ta av de bakre huvudstöden och fäll fram baksätena helt och
hållet (se avsnittet ”Utöka bagageutrymmet”).
❍Tryck på spaken A-fig. 70.
fig. 70A0K0069m

102
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

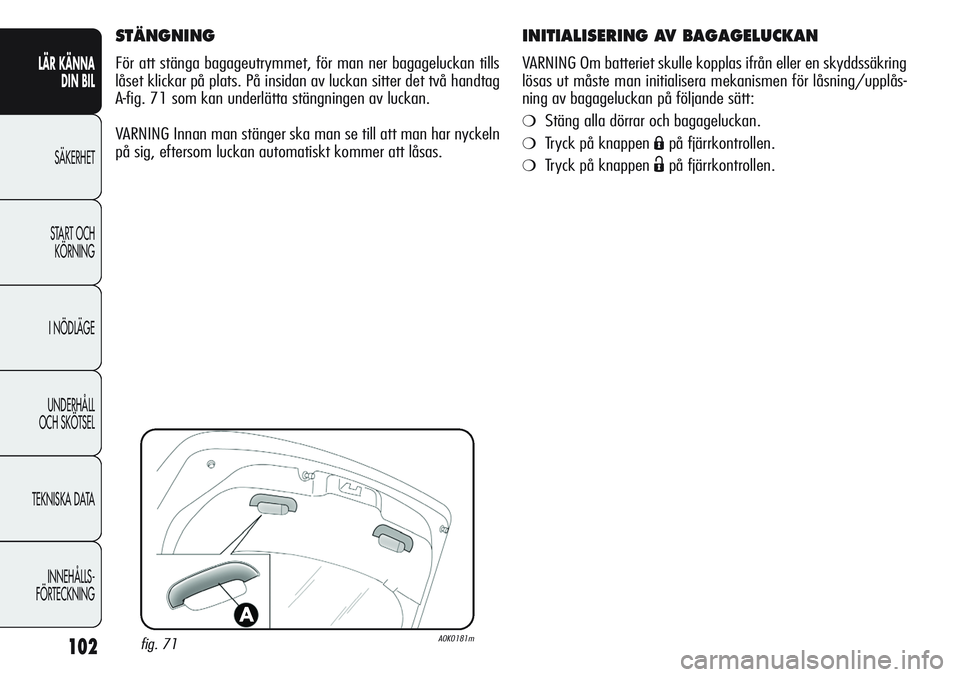

INITIALISERING AV BAGAGELUCKAN
VARNING Om batteriet skulle kopplas ifrån eller en skyddssäkring
lösas ut måste man initialisera mekanismen för låsning/upplås -
ning av bagageluckan på följande sätt:
❍Stäng alla dörrar och bagageluckan.
❍Tryck på knappen Ápå fjärrkontrollen.
❍Tryck på knappen Ëpå fjärrkontrollen.
STÄNGNING
För att stänga bagageutrymmet, för man ner bagageluckan tills
låset klickar på plats. På insidan av luckan sitter det två handtag
A-fig. 71 som kan underlätta stängningen av luckan.
VARNING Innan man stänger ska man se till att man har nyckeln
på sig, eftersom luckan automatiskt kommer att låsas.
fig. 71A0K0181m

103
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING
fig. 72A0K0070m

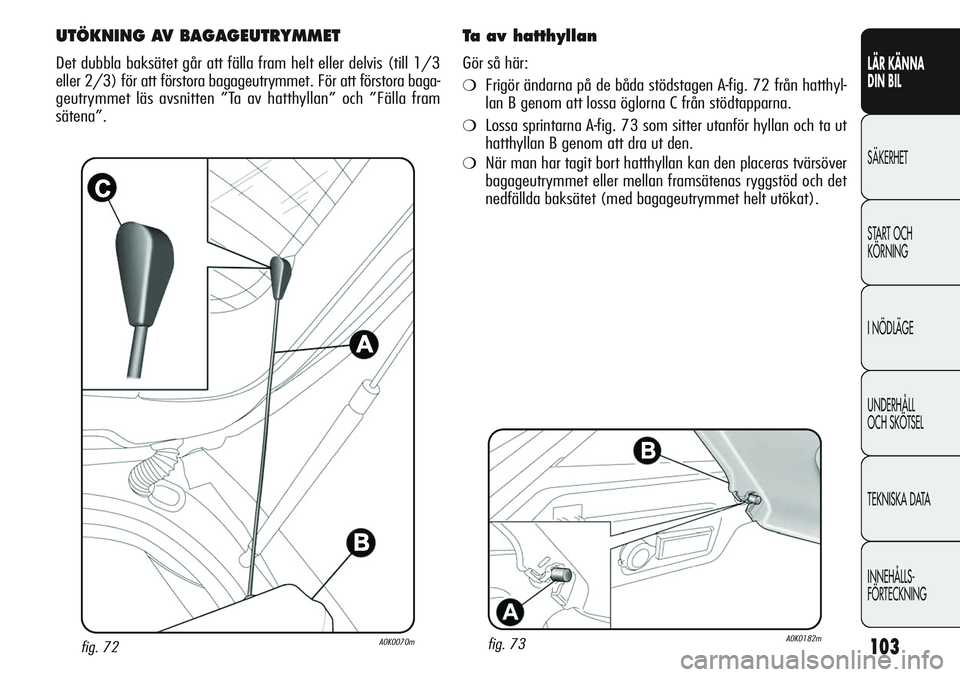

UTÖKNING AV BAGAGEUTRYMMET
Det dubbla baksätet går att fälla fram helt eller delvis (till 1/3
eller 2/3) för att förstora bagageutrymmet. För att förstora baga-
geutrymmet läs avsnitten ”Ta av hatthyllan” och ”Fälla fram
sätena”.
fig. 73A0K0182m
Ta av hatthyllan
Gör så här:
❍Frigör ändarna på de båda stödstagen A-fig. 72 från hatthyl-
lan B genom att lossa öglorna C från stödtapparna.
❍Lossa sprintarna A-fig. 73 som sitter utanför hyllan och ta ut
hatthyllan B genom att dra ut den.
❍När man har tagit bort hatthyllan kan den placeras tvärsöver
bagageutrymmet eller mellan framsätenas ryggstöd och det
nedfällda baksätet (med bagageutrymmet helt utökat).

104
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

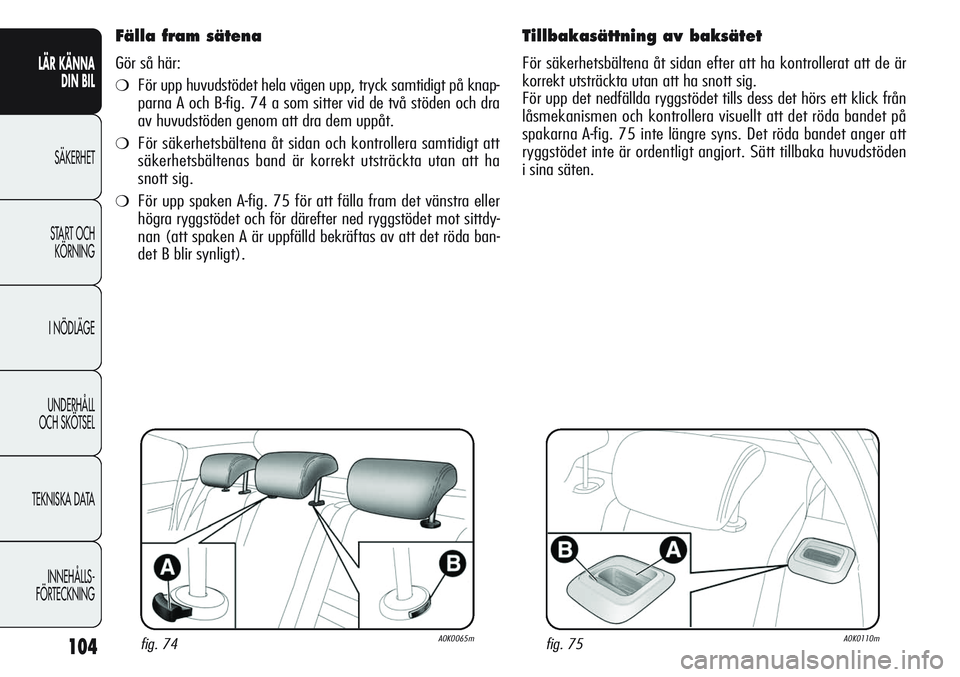

Fälla fram sätena
Gör så här:
❍För upp huvudstödet hela vägen upp, tryck samtidigt på knap-
parna A och B-fig. 74 a som sitter vid de två stöden och dra
av huvudstöden genom att dra dem uppåt.
❍För säkerhetsbältena åt sidan och kontrollera samtidigt att
säkerhetsbältenas band är korrekt utsträckta utan att ha
snott sig.
❍För upp spaken A-fig. 75 för att fälla fram det vänstra eller
högra ryggstödet och för därefter ned ryggstödet mot sittdy-
nan (att spaken A är uppfälld bekräftas av att det röda ban-
det B blir synligt).
fig. 74A0K0065mfig. 75A0K0110m
Tillbakasättning av baksätet
För säkerhetsbältena åt sidan efter att ha kontrollerat att de är
korrekt utsträckta utan att ha snott sig.
För upp det nedfällda ryggstödet tills dess det hörs ett klick från
låsmekanismen och kontrollera visuellt att det röda bandet på
spakarna A-fig. 75 inte längre syns. Det röda bandet anger att
ryggstödet inte är ordentligt angjort. Sätt tillbaka huvudstöden
i sina säten.

105
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING
Tungt bagage som inte är förankrat kan i hän-
delse av en olycka orsaka allvarliga passage-
rarskador.
Om man reser i trakter där det kan vara svårt att
tanka bränsle och en extra reservtank krävs, ska
man följa gällande förordningar och endast
använda godkänd extratank som ska fästas väl med fäs-
tanordningarna. Glöm inte att en extratank ökar brand-
risken vid en olycka.

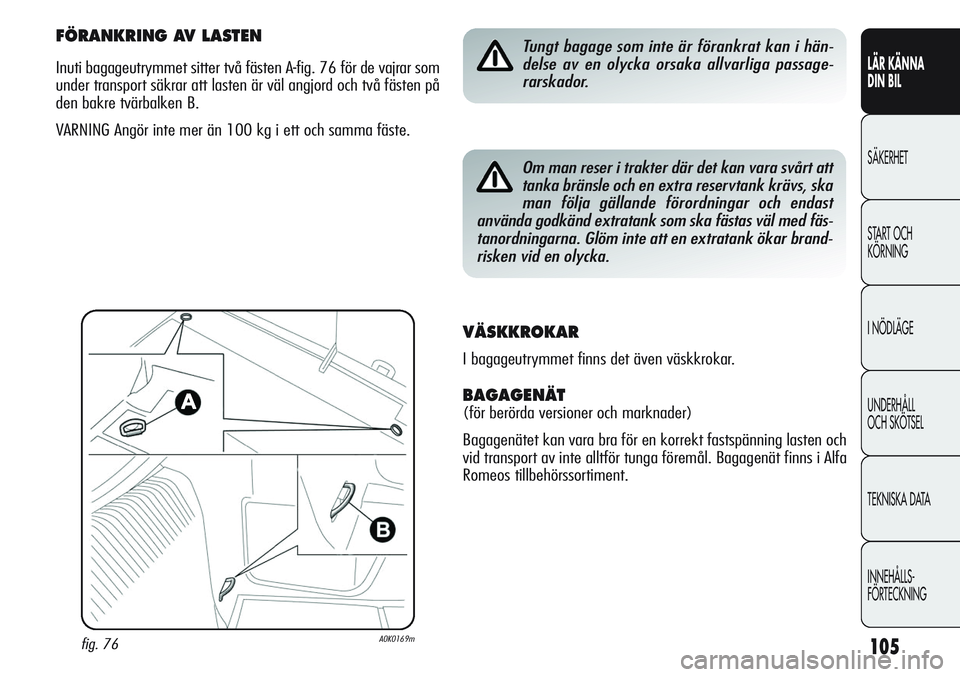

FÖRANKRING AV LASTEN
Inuti bagageutrymmet sitter två fästen A-fig. 76 för de vajrar som
under transport säkrar att lasten är väl angjord och två fästen på
den bakre tvärbalken B.
VARNING Angör inte mer än 100 kg i ett och samma fäste.
fig. 76A0K0169m
VÄSKKROKAR
I bagageutrymmet finns det även väskkrokar.
BAGAGENÄT
(för berörda versioner och marknader)
Bagagenätet kan vara bra för en korrekt fastspänning lasten och
vid transport av inte alltför tunga föremål. Bagagenät finns i Alfa
Romeos tillbehörssortiment.

106
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

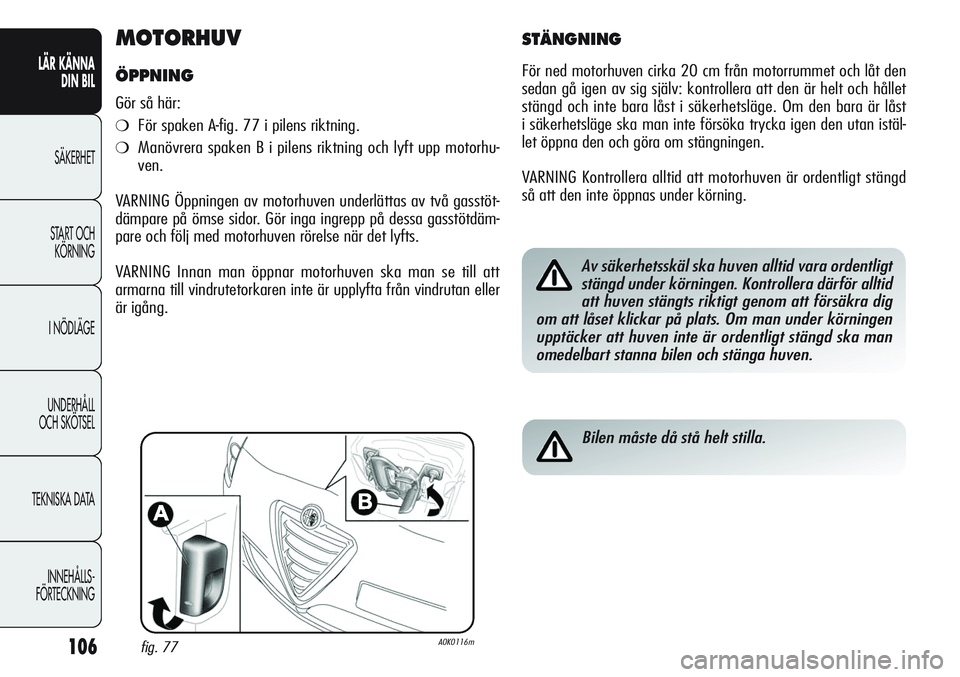

MOTORHUV
ÖPPNING
Gör så här:
❍För spaken A-fig. 77 i pilens riktning.
❍Manövrera spaken B i pilens riktning och lyft upp motorhu-
ven.
VARNING Öppningen av motorhuven underlättas av två gasstöt-
dämpare på ömse sidor. Gör inga ingrepp på dessa gasstötdäm-
pare och följ med motorhuven rörelse när det lyfts.
VARNING Innan man öppnar motorhuven ska man se till att
armarna till vindrutetorkaren inte är upplyfta från vindrutan eller
är igång.
fig. 77A0K0116m
STÄNGNING
För ned motorhuven cirka 20 cm från motorrummet och låt den
sedan gå igen av sig själv: kontrollera att den är helt och hållet
stängd och inte bara låst i säkerhetsläge. Om den bara är låst
i säkerhetsläge ska man inte försöka trycka igen den utan istäl-
let öppna den och göra om stängningen.
VARNING Kontrollera alltid att motorhuven är ordentligt stängd
så att den inte öppnas under körning.
Av säkerhetsskäl ska huven alltid vara ordentligt
stängd under körningen. Kontrollera därför alltid
att huven stängts riktigt genom att försäkra dig
om att låset klickar på plats. Om man under körningen
upptäcker att huven inte är ordentligt stängd ska man
omedelbart stanna bilen och stänga huven.
Bilen måste då stå helt stilla.

107
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

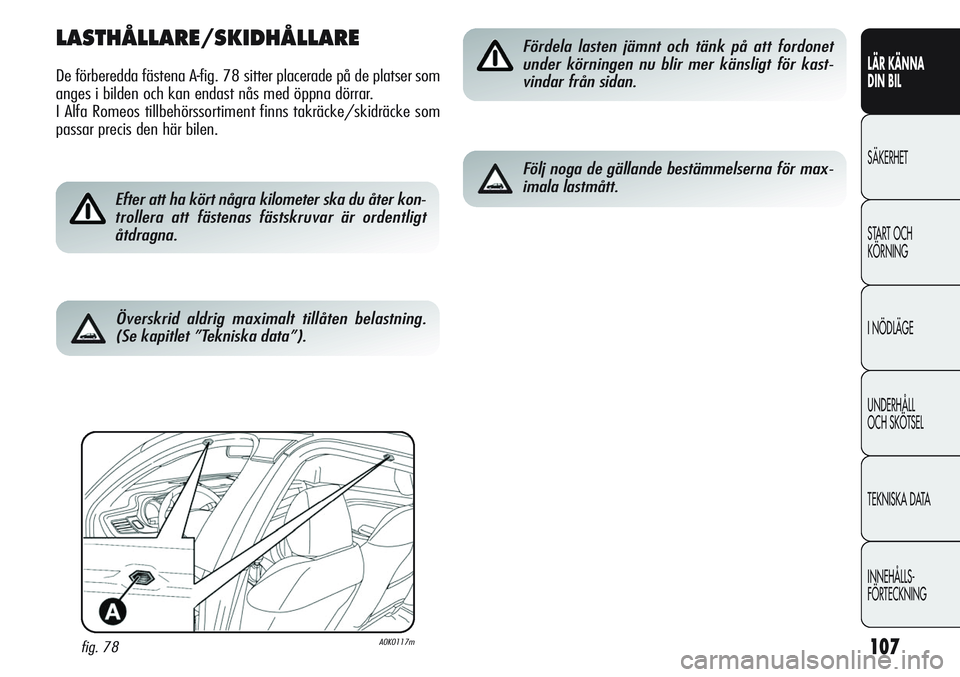

LASTHÅLLARE/SKIDHÅLLARE
De förberedda fästena A-fig. 78 sitter placerade på de platser som
anges i bilden och kan endast nås med öppna dörrar.
I Alfa Romeos tillbehörssortiment finns takräcke/skidräcke som
passar precis den här bilen.
fig. 78A0K0117m
Efter att ha kört några kilometer ska du åter kon-
trollera att fästenas fästskruvar är ordentligt
åtdragna.
Fördela lasten jämnt och tänk på att fordonet
under körningen nu blir mer känsligt för kast-
vindar från sidan.
Följ noga de gällande bestämmelserna för max-
imala lastmått.
Överskrid aldrig maximalt tillåten belastning.
(Se kapitlet ”Tekniska data”).

108
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

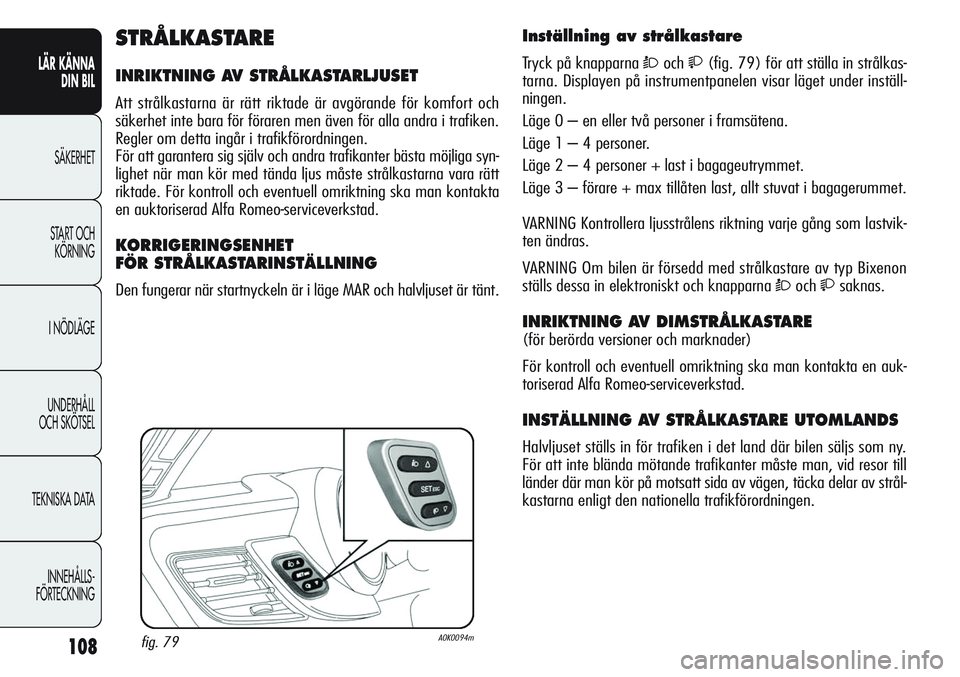

Inställning av strålkastare
Tryck på knapparna Òoch(fig. 79) för att ställa in strålkas-
tarna. Displayen på instrumentpanelen visar läget under inställ-
ningen.
Läge 0 – en eller två personer i framsätena.
Läge 1 – 4 personer.
Läge 2 – 4 personer + last i bagageutrymmet.
Läge 3 – förare + max tillåten last, allt stuvat i bagagerummet.
VARNING Kontrollera ljusstrålens riktning varje gång som lastvik-
ten ändras.
VARNING Om bilen är försedd med strålkastare av typ Bixenon
ställs dessa in elektroniskt och knapparna
Òochsaknas.
INRIKTNING AV DIMSTRÅLKASTARE
(för berörda versioner och marknader)
För kontroll och eventuell omriktning ska man kontakta en auk-
toriserad Alfa Romeo-serviceverkstad.
INSTÄLLNING AV STRÅLKASTARE UTOMLANDS
Halvljuset ställs in för trafiken i det land där bilen säljs som ny.
För att inte blända mötande trafikanter måste man, vid resor till
länder där man kör på motsatt sida av vägen, täcka delar av strål-
kastarna enligt den nationella trafikförordningen.
A0K0094mfig. 79
STRÅLKASTARE
INRIKTNING AV STRÅLKASTARLJUSET
Att strålkastarna är rätt riktade är avgörande för komfort och
säkerhet inte bara för föraren men även för alla andra i trafiken.
Regler om detta ingår i trafikförordningen.
För att garantera sig själv och andra trafikanter bästa möjliga syn-
lighet när man kör med tända ljus måste strålkastarna vara rätt
riktade. För kontroll och eventuell omriktning ska man kontakta
en auktoriserad Alfa Romeo-serviceverkstad.
KORRIGERINGSENHET
FÖR STRÅLKASTARINSTÄLLNING
Den fungerar när startnyckeln är i läge MAR och halvljuset är tänt.
