2012 Alfa Romeo Giulietta Drift- och underhållshandbok (in Swedish)

45
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

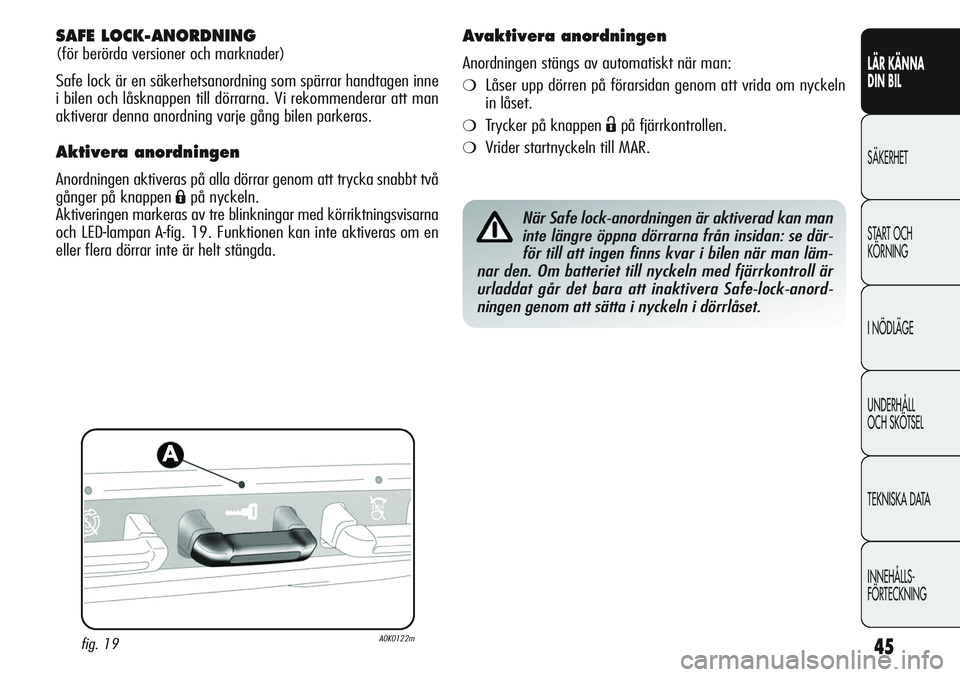

SAFE LOCK-ANORDNING
(för berörda versioner och marknader)
Safe lock är en säkerhetsanordning som spärrar handtagen inne
i bilen och låsknappen till dörrarna. Vi rekommenderar att man
aktiverar denna anordning varje gång bilen parkeras.
Aktivera anordningen
Anordningen aktiveras på alla dörrar genom att trycka snabbt två
gånger på knappen
Ápå nyckeln.
Aktiveringen markeras av tre blinkningar med körriktningsvisarna
och LED-lampan A-fig. 19. Funktionen kan inte aktiveras om en
eller flera dörrar inte är helt stängda.
När Safe lock-anordningen är aktiverad kan man
inte längre öppna dörrarna från insidan: se där-
för till att ingen finns kvar i bilen när man läm-
nar den. Om batteriet till nyckeln med fjärrkontroll är
urladdat går det bara att inaktivera Safe-lock-anord-
ningen genom att sätta i nyckeln i dörrlåset.
Avaktivera anordningen
Anordningen stängs av automatiskt när man:
❍Låser upp dörren på förarsidan genom att vrida om nyckeln
in låset.
❍Trycker på knappen Ëpå fjärrkontrollen.
❍Vrider startnyckeln till MAR.
fig. 19A0K0122m

46
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

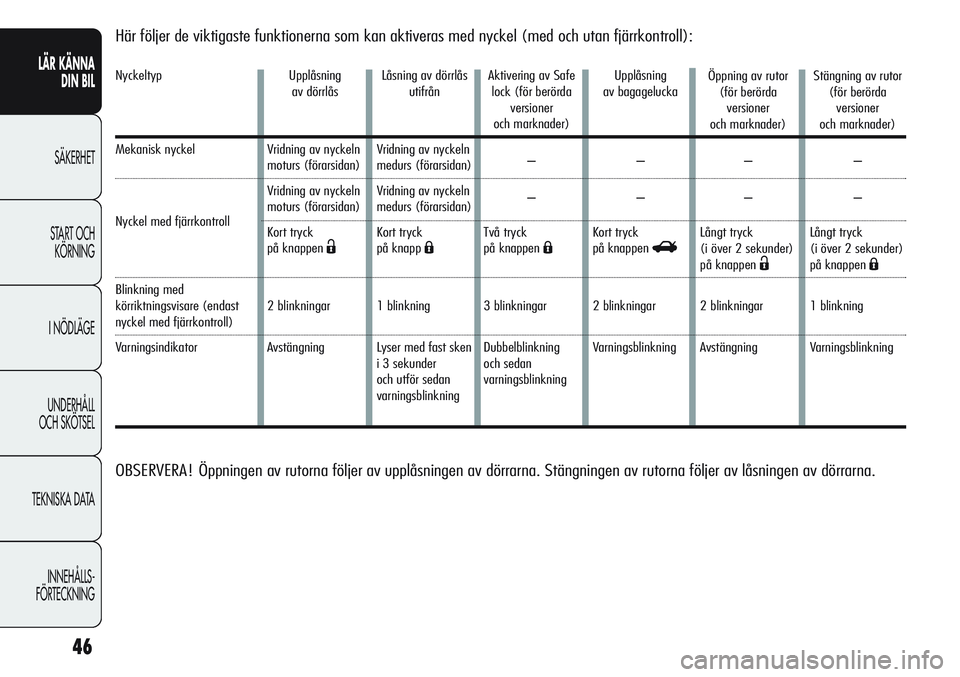

Här följer de viktigaste funktionerna som kan aktiveras med nyckel (med och utan fjärrkontroll):
Upplåsning
av dörrlås
Vridning av nyckeln
moturs (förarsidan)
Vridning av nyckeln
moturs (förarsidan)
Kort tryck
på knappen
Ë
2 blinkningar
AvstängningLåsning av dörrlås
utifrån
Vridning av nyckeln
medurs (förarsidan)
Vridning av nyckeln
medurs (förarsidan)
Kort tryck
på knapp
Á
1 blinkning
Lyser med fast sken
i 3 sekunder
och utför sedan
varningsblinkningAktivering av Safe
lock (för berörda
versioner
och marknader)
–
–
Två tryck
på knappen
Á
3 blinkningar
Dubbelblinkning
och sedan
varningsblinkningUpplåsning
av bagagelucka
–
–
Kort tryck
på knappen
R
2 blinkningar
Varningsblinkning
OBSERVERA! Öppningen av rutorna följer av upplåsningen av dörrarna. Stängningen av rutorna följer av låsningen av dörrarna.
Öppning av rutor
(för berörda
versioner
och marknader)
–
–
Långt tryck
(i över 2 sekunder)
på knappen
Ë
2 blinkningar
AvstängningStängning av rutor
(för berörda
versioner
och marknader)
–
–
Långt tryck
(i över 2 sekunder)
på knappen
Á
1 blinkning
Varningsblinkning Nyckeltyp
Mekanisk nyckel
Nyckel med fjärrkontroll
Blinkning med
körriktningsvisare (endast
nyckel med fjärrkontroll)
Varningsindikator

47
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING
LARM(för berörda versioner och marknader)
UTLÖSNING AV LARMET
Larm utlöses i de följande fallen:
❍Obehörig öppning av dörrar/motorhuv/bagagelucka (peri-
meterskydd).
❍Obehörig aktivering av tändningslåset (startnyckeln vrids till
MAR).
❍Batterikablarna skärs av.
❍Rörelser detekteras inuti passagerarutrymmet (volymetriskt
skydd).
❍Onormalt lyft/lutning av bilen (för berörda versioner och
marknader).
Larmet omfattar en ljudsignal och en ljussignal (körriktningsvi-
sarna blinkar under några sekunder). Den exakta utformningen
av larmsystemet kan variera på olika marknader. Efter ett visst
antal upprepningar av ljud- och ljussignaler återgår systemet till
normalläge.
VARNING Motorspärren garanteras av Alfa Romeo CODE, som
aktiveras automatiskt när nyckeln avlägsnas från tändningslåset.
VARNING Larmet motsvarar gällande förordningar i de olika län-
derna.
AKTIVERING AV LARM
Se till att dörrar och baklucka är stängda, att startnyckeln står på
STOP eller är uttagen och rikta nyckeln med fjärrkontroll mot bilen
och tryck och släpp sedan knappen
Á. Förutom för vissa mark-
nader, avges en ljussignal och en ljudsignal och dörrlåset aktive-
ras.
Innan larmet sätts på utför systemet en självdiagnos: om det upp-
täckts fel i larmsystemet hörs en ljudsignal och/eller tänds en
LED-lampa på instrumentpanelen.
Om det efter det första larmet med ljud och ljus på instrument-
panelen kommer ett andra larm ska man inom 4 sekunder avak-
tivera detta genom att trycka på
Ë, kontrollera att dörrar, motor-
huv och bagagelucka är ordentligt stängda och sedan återaktivera
systemet genom att trycka på
Á.
Om larmet avger en ljudsignal även när dörrarna, motorhuv och
bagagelucka är riktigt stängda, betyder det att det finns ett fel
larmsystemet. Se till att kontakta auktoriserad Alfa Romeo-ser-
viceverkstad.
AUTOMATISK AKTIVERING AV LARMET
(berörda versioner och marknader)
Om larmet inte har aktiverats med fjärrkontrollen, kommer lar-
met att aktiveras automatiskt efter cirka 30 sekunder från att du
har ställt tändningsnyckeln på STOP och för sista gången öppnat
och därefter stängt en av dörrarna eller bagageluckan. Detta till-
stånd markeras av att lysdioden ovanför knapp A - Fig. 20 börjar
blinka och av de signaleringar som beskrivs ovan.
Tryck på knappen
Ëpå fjärrkontrollen för att inaktivera larmet.
Den automatiska aktiveringen av larmet sker även när man
stänger dörrarna genom att vrida metallinlägget på nyckeln i
nyckelhålet på förarsidan. När systemet har aktiverats automati-
skt låses inte dörrarna.

48
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

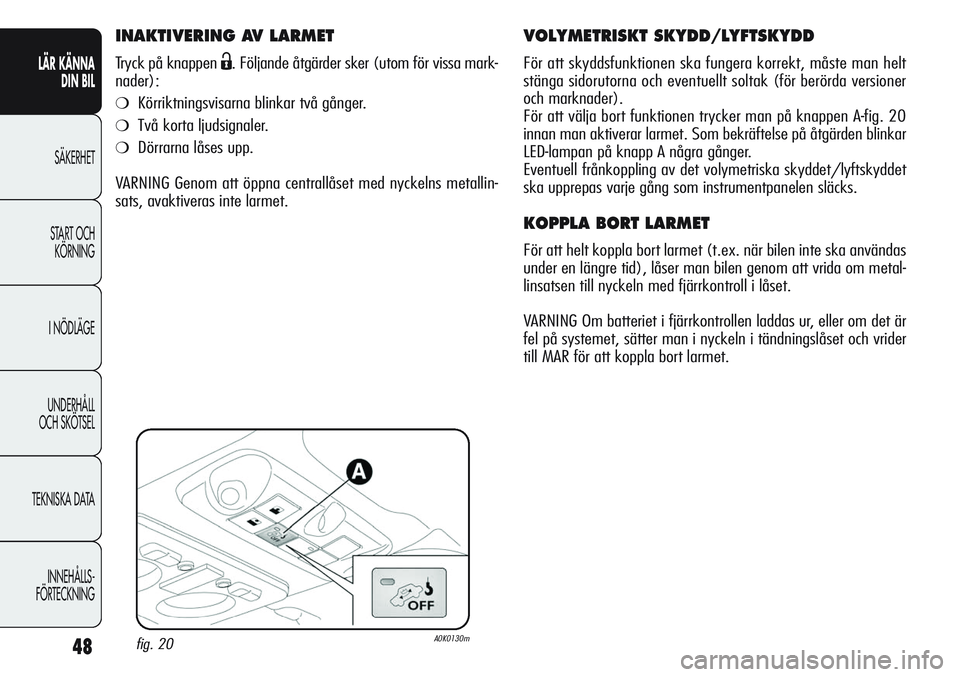

INAKTIVERING AV LARMET
Tryck på knappen Ë. Följande åtgärder sker (utom för vissa mark-
nader):
❍Körriktningsvisarna blinkar två gånger.
❍Två korta ljudsignaler.
❍Dörrarna låses upp.
VARNING Genom att öppna centrallåset med nyckelns metallin-
sats, avaktiveras inte larmet.
VOLYMETRISKT SKYDD/LYFTSKYDD
För att skyddsfunktionen ska fungera korrekt, måste man helt
stänga sidorutorna och eventuellt soltak (för berörda versioner
och marknader).
För att välja bort funktionen trycker man på knappen A-fig. 20
innan man aktiverar larmet. Som bekräftelse på åtgärden blinkar
LED-lampan på knapp A några gånger.
Eventuell frånkoppling av det volymetriska skyddet/lyftskyddet
ska upprepas varje gång som instrumentpanelen släcks.
KOPPLA BORT LARMET
För att helt koppla bort larmet (t.ex. när bilen inte ska användas
under en längre tid), låser man bilen genom att vrida om metal-
linsatsen till nyckeln med fjärrkontroll i låset.
VARNING Om batteriet i fjärrkontrollen laddas ur, eller om det är
fel på systemet, sätter man i nyckeln i tändningslåset och vrider
till MAR för att koppla bort larmet.
fig. 20A0K0130m

49
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

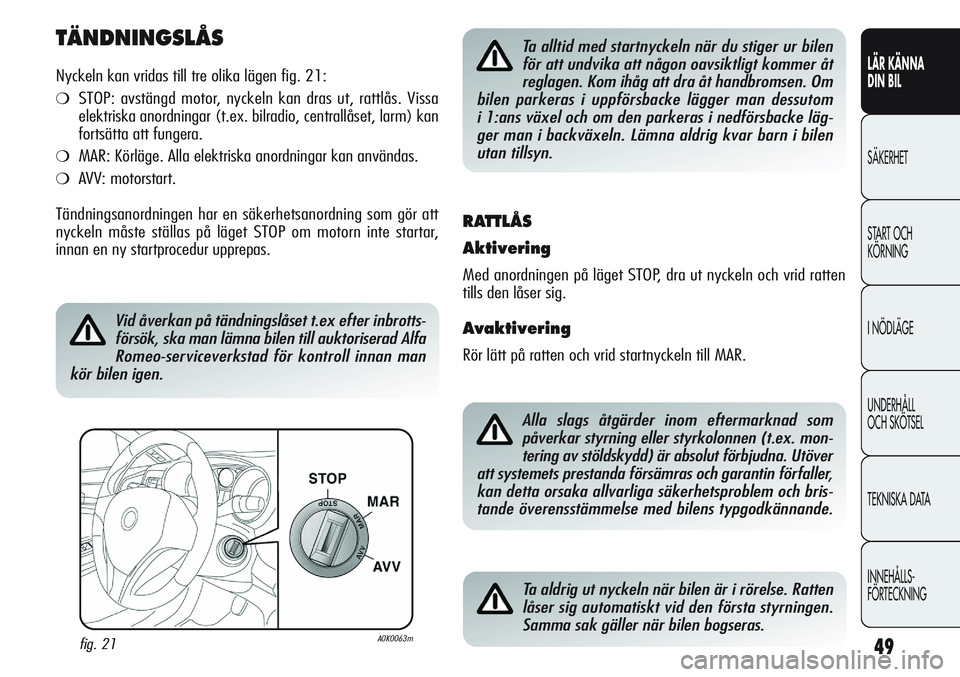

TÄNDNINGSLÅS
Nyckeln kan vridas till tre olika lägen fig. 21:
❍STOP: avstängd motor, nyckeln kan dras ut, rattlås. Vissa
elektriska anordningar (t.ex. bilradio, centrallåset, larm) kan
fortsätta att fungera.
❍MAR: Körläge. Alla elektriska anordningar kan användas.
❍AVV: motorstart.
Tändningsanordningen har en säkerhetsanordning som gör att
nyckeln måste ställas på läget STOP om motorn inte startar,
innan en ny startprocedur upprepas.
fig. 21A0K0063m
Vid åverkan på tändningslåset t.ex efter inbrotts-
försök, ska man lämna bilen till auktoriserad Alfa
Romeo-serviceverkstad för kontroll innan man
kör bilen igen.
Ta alltid med startnyckeln när du stiger ur bilen
för att undvika att någon oavsiktligt kommer åt
reglagen. Kom ihåg att dra åt handbromsen. Om
bilen parkeras i uppförsbacke lägger man dessutom
i 1:ans växel och om den parkeras i nedförsbacke läg-
ger man i backväxeln. Lämna aldrig kvar barn i bilen
utan tillsyn.
RATTLÅS
Aktivering
Med anordningen på läget STOP, dra ut nyckeln och vrid ratten
tills den låser sig.
Avaktivering
Rör lätt på ratten och vrid startnyckeln till MAR.
Alla slags åtgärder inom eftermarknad som
påverkar styrning eller styrkolonnen (t.ex. mon-
tering av stöldskydd) är absolut förbjudna. Utöver
att systemets prestanda försämras och garantin förfaller,
kan detta orsaka allvarliga säkerhetsproblem och bris-
tande överensstämmelse med bilens typgodkännande.
Ta aldrig ut nyckeln när bilen är i rörelse. Ratten
låser sig automatiskt vid den första styrningen.
Samma sak gäller när bilen bogseras.

50
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

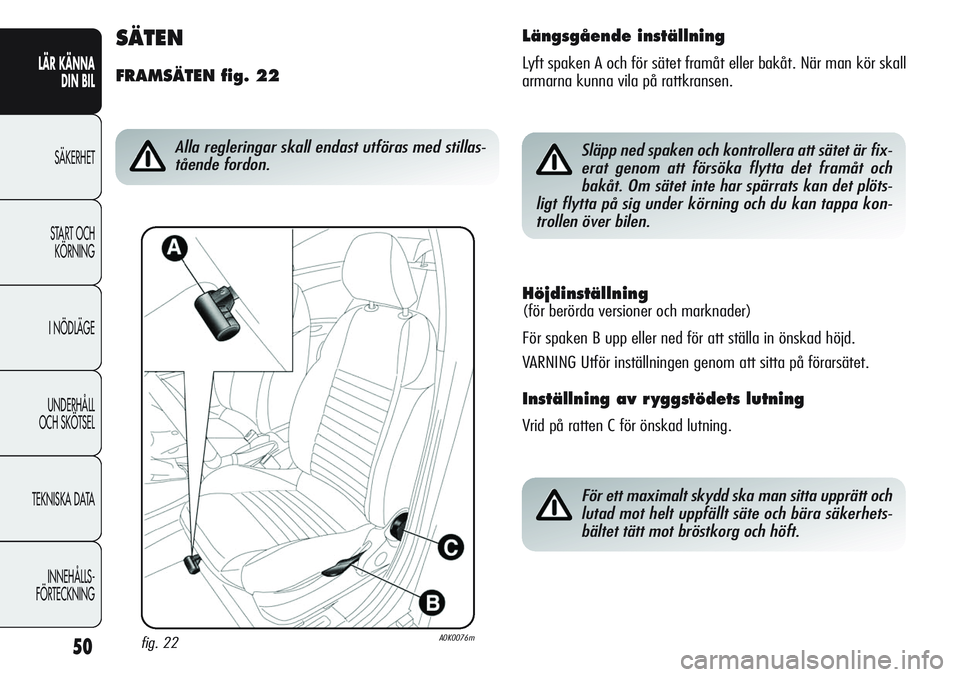

Höjdinställning
(för berörda versioner och marknader)
För spaken B upp eller ned för att ställa in önskad höjd.
VARNING Utför inställningen genom att sitta på förarsätet.
Inställning av r yggstödets lutning
Vrid på ratten C för önskad lutning.
SÄTEN
FRAMSÄTEN fig. 22
fig. 22A0K0076m
Alla regleringar skall endast utföras med stillas-
tående fordon.
Längsgående inställning
Lyft spaken A och för sätet framåt eller bakåt. När man kör skall
armarna kunna vila på rattkransen.
Släpp ned spaken och kontrollera att sätet är fix-
erat genom att försöka flytta det framåt och
bakåt. Om sätet inte har spärrats kan det plöts-
ligt flytta på sig under körning och du kan tappa kon-
trollen över bilen.
För ett maximalt skydd ska man sitta upprätt och
lutad mot helt uppfällt säte och bära säkerhets-
bältet tätt mot bröstkorg och höft.

51
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

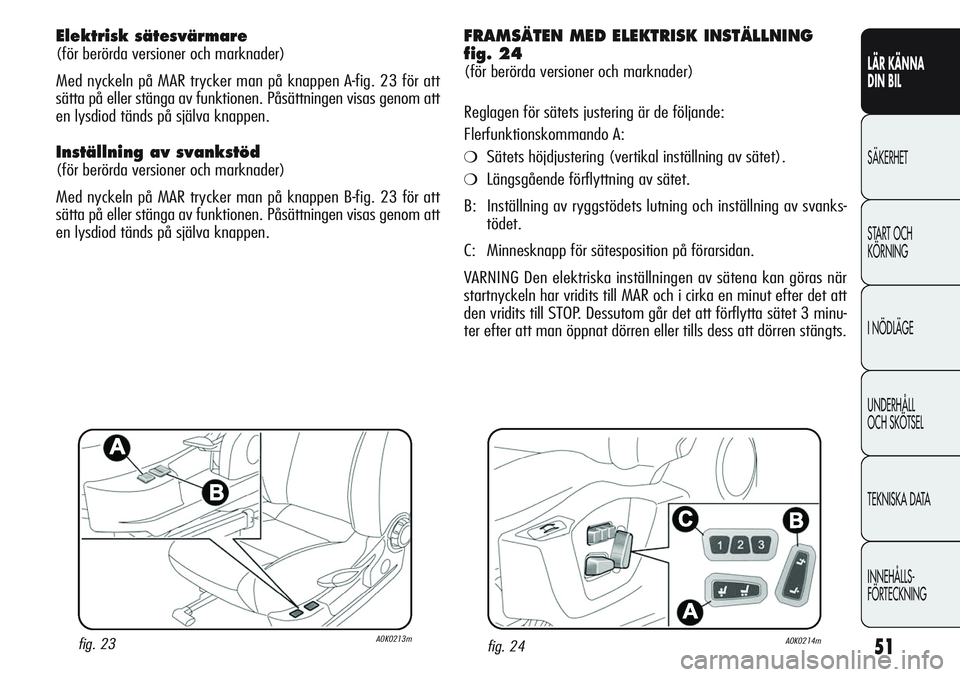

Elektrisk sätesvärmare
(för berörda versioner och marknader)
Med nyckeln på MAR trycker man på knappen A-fig. 23 för att
sätta på eller stänga av funktionen. Påsättningen visas genom att
en lysdiod tänds på själva knappen.
Inställning av svankstöd
(för berörda versioner och marknader)
Med nyckeln på MAR trycker man på knappen B-fig. 23 för att
sätta på eller stänga av funktionen. Påsättningen visas genom att
en lysdiod tänds på själva knappen.
fig. 23A0K0213m
FRAMSÄTEN MED ELEKTRISK INSTÄLLNING
fig. 24
(för berörda versioner och marknader)
Reglagen för sätets justering är de följande:
Flerfunktionskommando A:
❍Sätets höjdjustering (vertikal inställning av sätet).
❍Längsgående förflyttning av sätet.
B: Inställning av ryggstödets lutning och inställning av svanks-
tödet.
C: Minnesknapp för sätesposition på förarsidan.
VARNING Den elektriska inställningen av sätena kan göras när
startnyckeln har vridits till MAR och i cirka en minut efter det att
den vridits till STOP. Dessutom går det att förflytta sätet 3 minu-
ter efter att man öppnat dörren eller tills dess att dörren stängts.
fig. 24A0K0214m

52
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

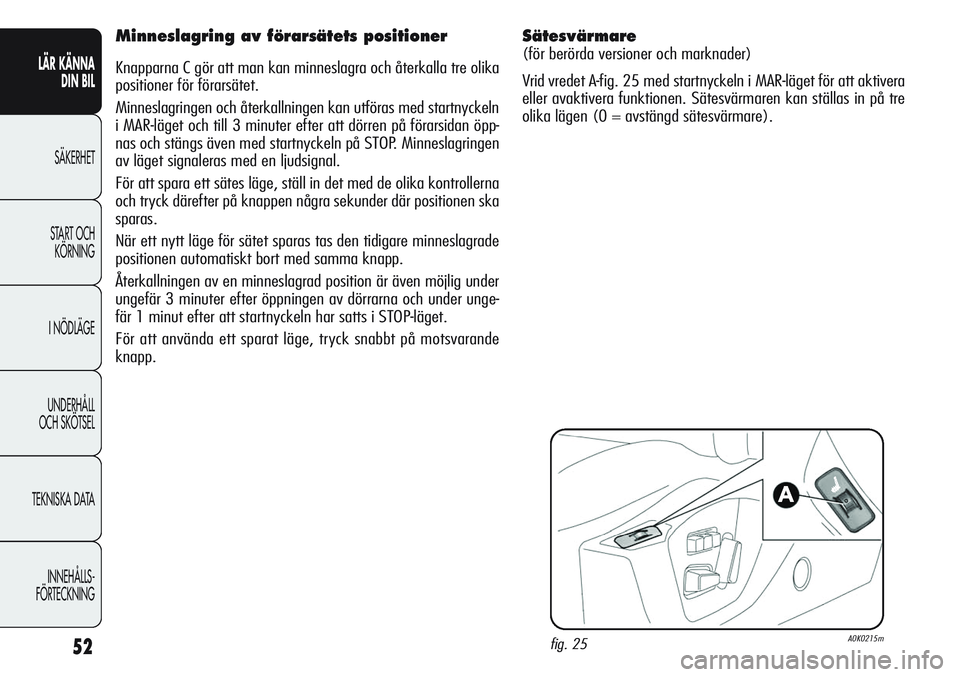

Sätesvärmare
(för berörda versioner och marknader)
Vrid vredet A-fig. 25 med startnyckeln i MAR-läget för att aktivera
eller avaktivera funktionen. Sätesvärmaren kan ställas in på tre
olika lägen (0 = avstängd sätesvärmare).
fig. 25A0K0215m
Minneslagring av förarsätets positioner
Knapparna C gör att man kan minneslagra och återkalla tre olika
positioner för förarsätet.
Minneslagringen och återkallningen kan utföras med startnyckeln
i MAR-läget och till 3 minuter efter att dörren på förarsidan öpp-
nas och stängs även med startnyckeln på STOP. Minneslagringen
av läget signaleras med en ljudsignal.
För att spara ett sätes läge, ställ in det med de olika kontrollerna
och tryck därefter på knappen några sekunder där positionen ska
sparas.
När ett nytt läge för sätet sparas tas den tidigare minneslagrade
positionen automatiskt bort med samma knapp.
Återkallningen av en minneslagrad position är även möjlig under
ungefär 3 minuter efter öppningen av dörrarna och under unge-
fär 1 minut efter att startnyckeln har satts i STOP-läget.
För att använda ett sparat läge, tryck snabbt på motsvarande
knapp.
