2012 Alfa Romeo Giulietta Drift- och underhållshandbok (in Swedish)

85
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

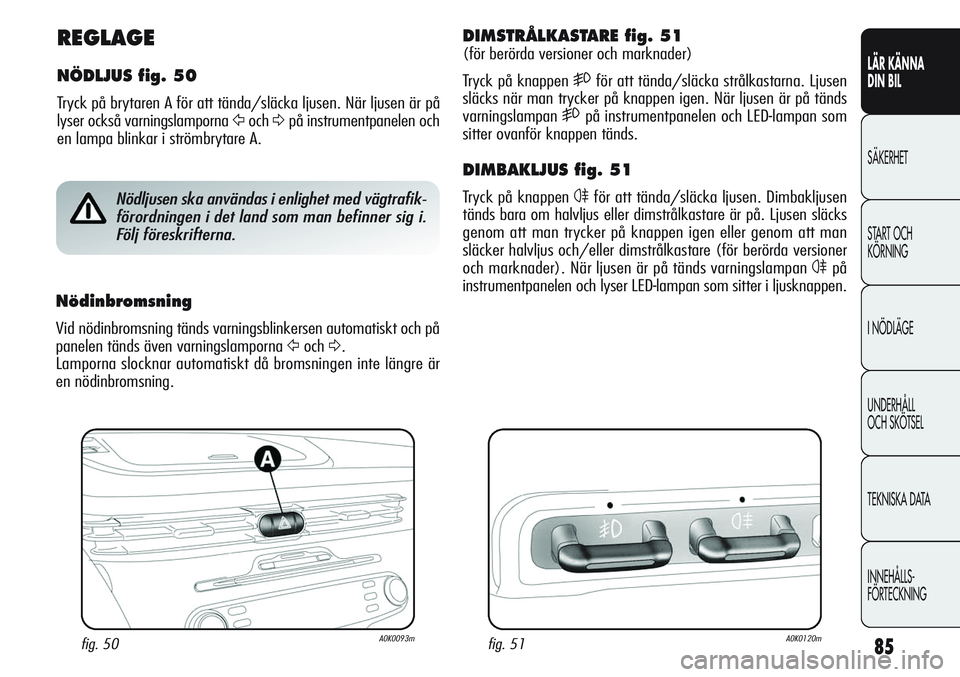

REGLAGE
NÖDLJUS fig. 50
Tryck på brytaren A för att tända/släcka ljusen. När ljusen är på
lyser också varningslamporna
ŸochΔpå instrumentpanelen och
en lampa blinkar i strömbrytare A.
fig. 50A0K0093m
Nödljusen ska användas i enlighet med vägtrafik-
förordningen i det land som man befinner sig i.
Följ föreskrifterna.
Nödinbromsning
Vid nödinbromsning tänds varningsblinkersen automatiskt och på
panelen tänds även varningslamporna
ŸochΔ.
Lamporna slocknar automatiskt då bromsningen inte längre är
en nödinbromsning.
DIMSTRÅLKASTARE fig. 51
(för berörda versioner och marknader)
Tryck på knappen
5för att tända/släcka strålkastarna. Ljusen
släcks när man trycker på knappen igen. När ljusen är på tänds
varningslampan
5på instrumentpanelen och LED-lampan som
sitter ovanför knappen tänds.
DIMBAKLJUS fig. 51
Tryck på knappen 4för att tända/släcka ljusen. Dimbakljusen
tänds bara om halvljus eller dimstrålkastare är på. Ljusen släcks
genom att man trycker på knappen igen eller genom att man
släcker halvljus och/eller dimstrålkastare (för berörda versioner
och marknader). När ljusen är på tänds varningslampan
4på
instrumentpanelen och lyser LED-lampan som sitter i ljusknappen.
fig. 51A0K0120m

86
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING
KURVLJUS AFS
(Adaptive Frontlight Sysetm) fig. 52
(för berörda versioner och marknader)
AFS är ett system för Xenon-strålkastare som riktar ljuskäglan och
anpassar den efter körförhållandena och följer rattutslagen på ett
kontinuerligt och automatiskt sätt. Systemet styr ljuskäglan för
att belysa vägen på bästa sätt i förhållande till bilens hastighet,
vinkelbredd på kurva/sväng och styrhastigheten.
Kurvljuset aktiveras automatiskt när bilen startas. I detta läge för-
blir LED-lampan A-fig. 52 släckt. När man trycker på knappen
kommer kurvljuset (om aktiverat) att avaktiveras och LED-lam-
pan A-fig. 52 tänds och lyser med fast sken.
Tryck igen på knappen för att återaktivera kurvljuset (LED-lam-
pan släcks).
fig. 52A0K0123m
DÖRRLÅS fig. 53
Tryck på ≈för att samtidigt låsa alla dörrar (när man låser
dörrarna, tänds LED-lampan som sitter på knappen). Dörrlås-
ningen sker oavsett vilket läge startnyckeln står i.
BRÄNSLELÅS
Bränslelåset aktiveras vid kollisioner och gör så att:
❍Bränsleförsörjningen avbryts så att motorn stängs av.
❍Automatisk dörrlåsning.
❍Innerbelysningen tänds.
Bränslelåsets aktivering anges av ett meddelande på displayen.
Kontrollera bilen noggrant för att se till att det inte läcker bränsle,
till exempel i motorrummet, under bilen eller nära tanken.
Efter krocken, vrid startnyckeln till STOP för att inte ladda ur bat-
teriet.
fig. 53A0K0145m

87
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

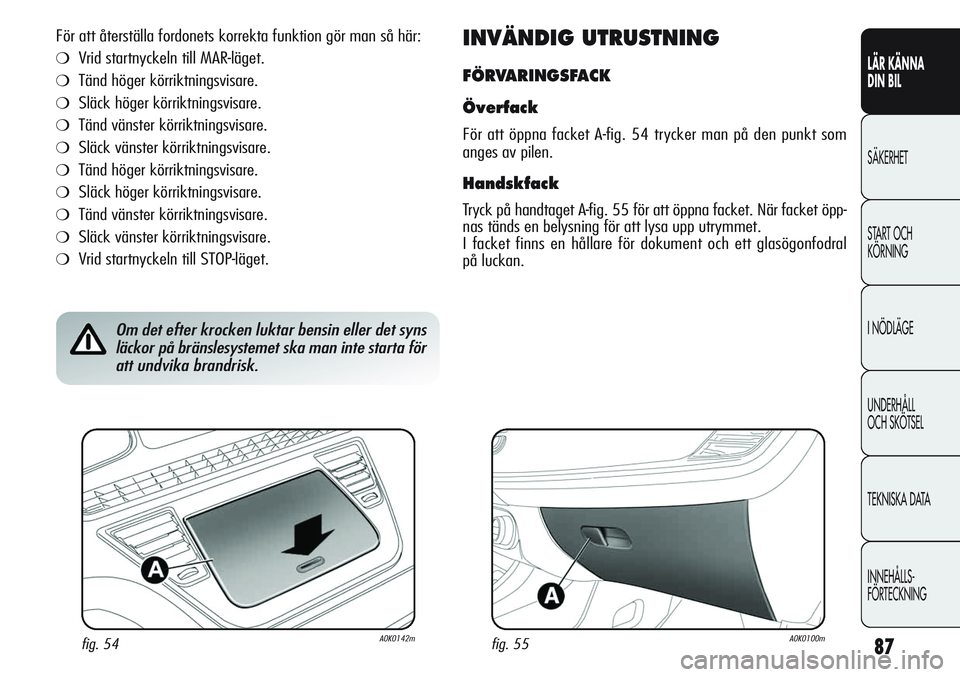

För att återställa fordonets korrekta funktion gör man så här:
❍Vrid startnyckeln till MAR-läget.
❍Tänd höger körriktningsvisare.
❍Släck höger körriktningsvisare.
❍Tänd vänster körriktningsvisare.
❍Släck vänster körriktningsvisare.
❍Tänd höger körriktningsvisare.
❍Släck höger körriktningsvisare.
❍Tänd vänster körriktningsvisare.
❍Släck vänster körriktningsvisare.
❍Vrid startnyckeln till STOP-läget.
Om det efter krocken luktar bensin eller det syns
läckor på bränslesystemet ska man inte starta för
att undvika brandrisk.
INVÄNDIG UTRUSTNING
FÖRVARINGSFACK
Överfack
För att öppna facket A-fig. 54 trycker man på den punkt som
anges av pilen.
Handskfack
Tryck på handtaget A-fig. 55 för att öppna facket. När facket öpp-
nas tänds en belysning för att lysa upp utrymmet.
I facket finns en hållare för dokument och ett glasögonfodral
på luckan.
fig. 54A0K0142mfig. 55A0K0100m

88
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

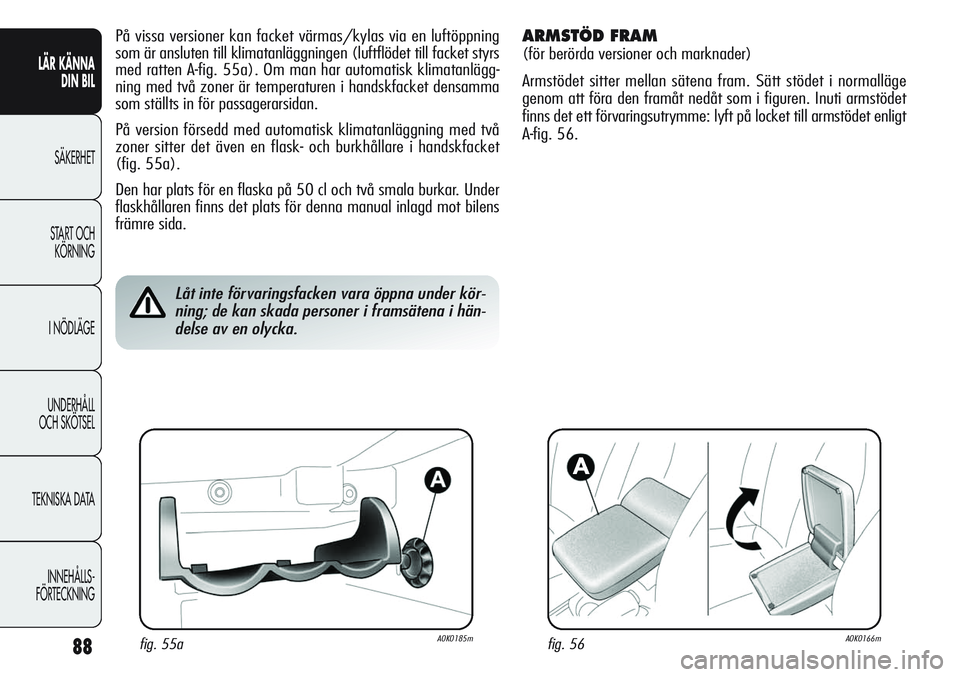

På vissa versioner kan facket värmas/kylas via en luftöppning
som är ansluten till klimatanläggningen (luftflödet till facket styrs
med ratten A-fig. 55a). Om man har automatisk klimatanlägg-
ning med två zoner är temperaturen i handskfacket densamma
som ställts in för passagerarsidan.
På version försedd med automatisk klimatanläggning med två
zoner sitter det även en flask- och burkhållare i handskfacket
(fig. 55a).
Den har plats för en flaska på 50 cl och två smala burkar. Under
flaskhållaren finns det plats för denna manual inlagd mot bilens
främre sida.
Låt inte förvaringsfacken vara öppna under kör-
ning; de kan skada personer i framsätena i hän-
delse av en olycka.
ARMSTÖD FRAM
(för berörda versioner och marknader)
Armstödet sitter mellan sätena fram. Sätt stödet i normalläge
genom att föra den framåt nedåt som i figuren. Inuti armstödet
finns det ett förvaringsutrymme: lyft på locket till armstödet enligt
A-fig. 56.
fig. 56A0K0166mfig. 55aA0K0185m

89
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING
fig. 57aA0K0217m

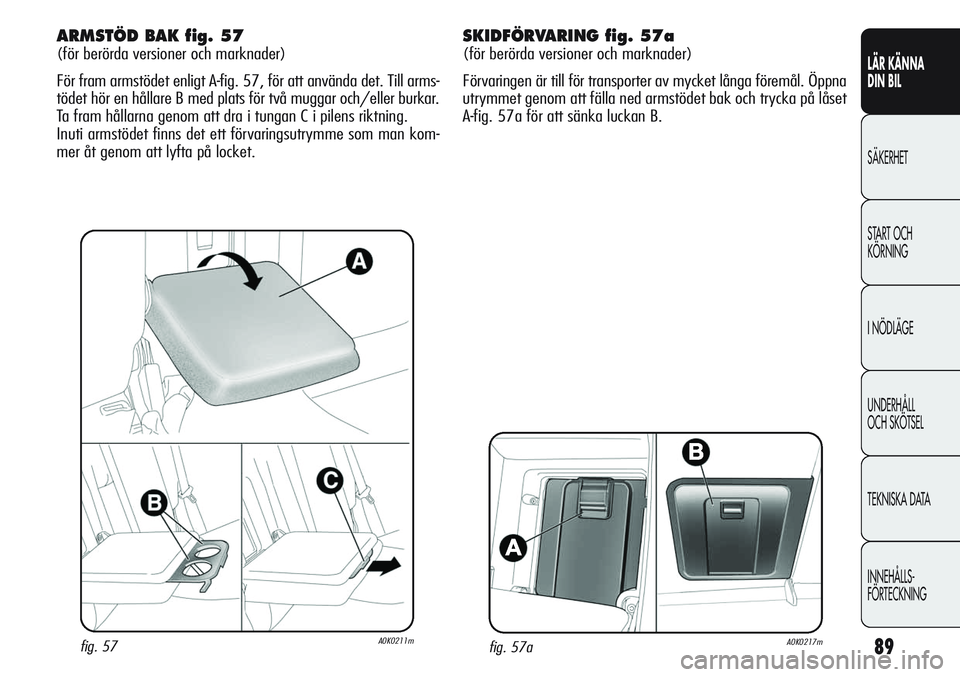

ARMSTÖD BAK fig. 57
(för berörda versioner och marknader)
För fram armstödet enligt A-fig. 57, för att använda det. Till arms-
tödet hör en hållare B med plats för två muggar och/eller burkar.
Ta fram hållarna genom att dra i tungan C i pilens riktning.
Inuti armstödet finns det ett förvaringsutrymme som man kom-
mer åt genom att lyfta på locket.
fig. 57A0K0211m
SKIDFÖRVARING fig. 57a
(för berörda versioner och marknader)
Förvaringen är till för transporter av mycket långa föremål. Öppna
utrymmet genom att fälla ned armstödet bak och trycka på låset
A-fig. 57a för att sänka luckan B.

90
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

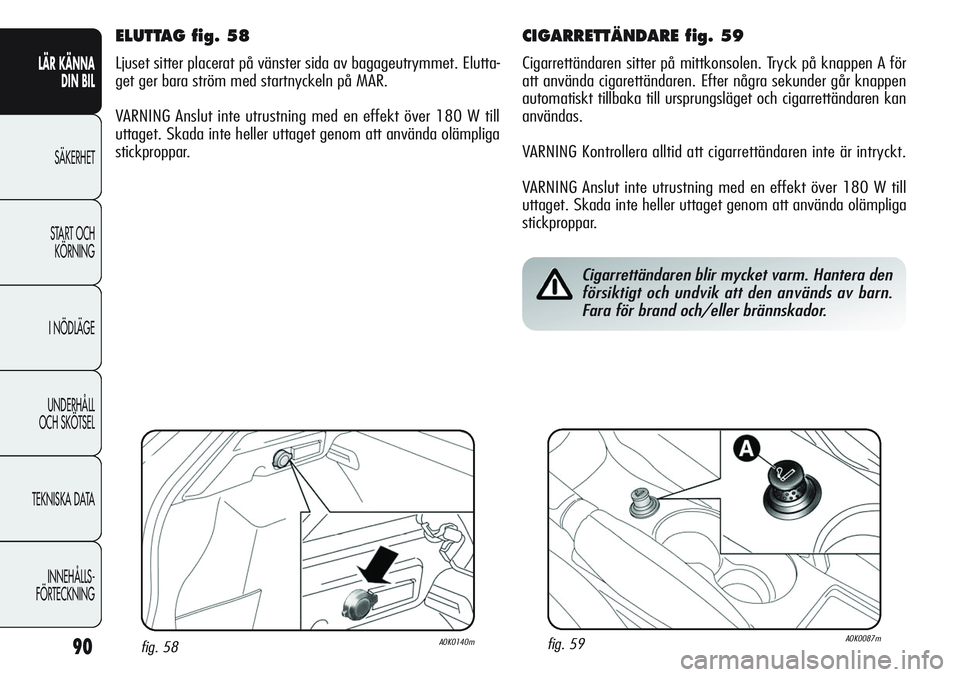

CIGARRETTÄNDARE fig. 59
Cigarrettändaren sitter på mittkonsolen. Tryck på knappen A för
att använda cigarettändaren. Efter några sekunder går knappen
automatiskt tillbaka till ursprungsläget och cigarrettändaren kan
användas.
VARNING Kontrollera alltid att cigarrettändaren inte är intryckt.
VARNING Anslut inte utrustning med en effekt över 180 W till
uttaget. Skada inte heller uttaget genom att använda olämpliga
stickproppar.
Cigarrettändaren blir mycket varm. Hantera den
försiktigt och undvik att den används av barn.
Fara för brand och/eller brännskador.
fig. 59A0K0087m
ELUTTAG fig. 58
Ljuset sitter placerat på vänster sida av bagageutrymmet. Elutta-
get ger bara ström med startnyckeln på MAR.
VARNING Anslut inte utrustning med en effekt över 180 W till
uttaget. Skada inte heller uttaget genom att använda olämpliga
stickproppar.
fig. 58A0K0140m

91
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING
fig. 60A0K0112m

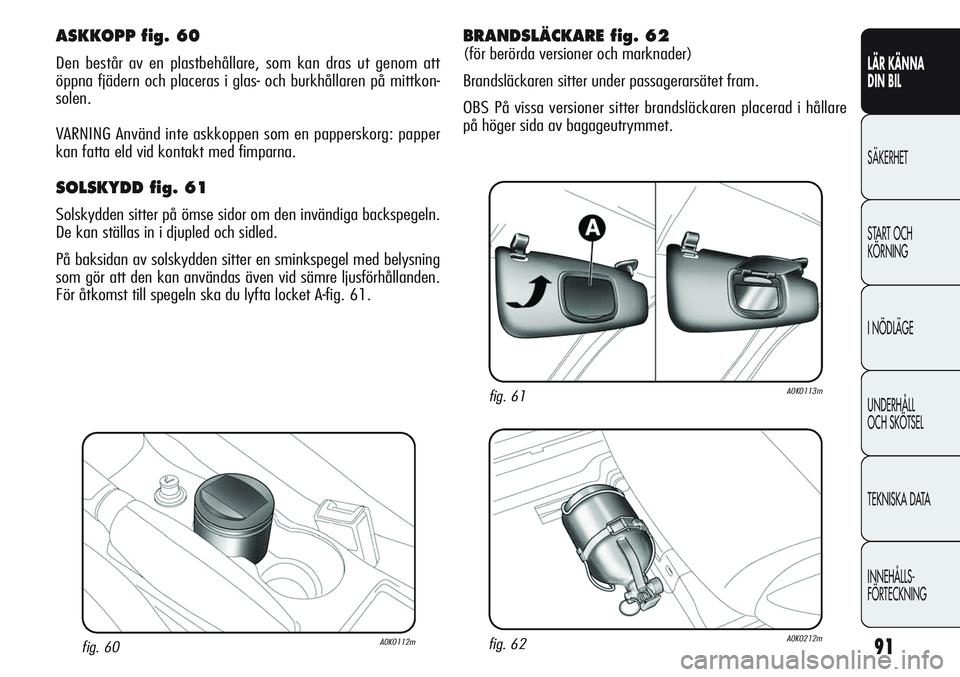

ASKKOPP fig. 60
Den består av en plastbehållare, som kan dras ut genom att
öppna fjädern och placeras i glas- och burkhållaren på mittkon-
solen.
VARNING Använd inte askkoppen som en papperskorg: papper
kan fatta eld vid kontakt med fimparna.
SOLSKYDD fig. 61
Solskydden sitter på ömse sidor om den invändiga backspegeln.
De kan ställas in i djupled och sidled.
På baksidan av solskydden sitter en sminkspegel med belysning
som gör att den kan användas även vid sämre ljusförhållanden.
För åtkomst till spegeln ska du lyfta locket A-fig. 61.
fig. 61A0K0113m
fig. 62A0K0212m
BRANDSLÄCKARE fig. 62
(för berörda versioner och marknader)
Brandsläckaren sitter under passagerarsätet fram.
OBS På vissa versioner sitter brandsläckaren placerad i hållare
på höger sida av bagageutrymmet.

92
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

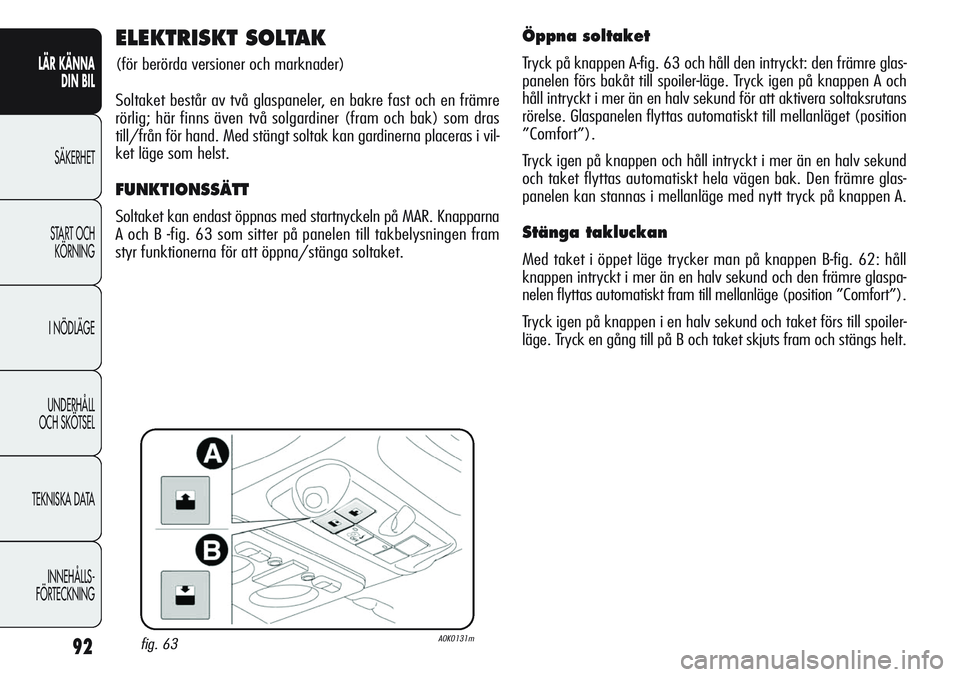

ELEKTRISKT SOLTAK
(för berörda versioner och marknader)
Soltaket består av två glaspaneler, en bakre fast och en främre
rörlig; här finns även två solgardiner (fram och bak) som dras
till/från för hand. Med stängt soltak kan gardinerna placeras i vil-
ket läge som helst.
FUNKTIONSSÄTT
Soltaket kan endast öppnas med startnyckeln på MAR. Knapparna
A och B -fig. 63 som sitter på panelen till takbelysningen fram
styr funktionerna för att öppna/stänga soltaket.
Öppna soltaket
Tryck på knappen A-fig. 63 och håll den intryckt: den främre glas-
panelen förs bakåt till spoiler-läge. Tryck igen på knappen A och
håll intryckt i mer än en halv sekund för att aktivera soltaksrutans
rörelse. Glaspanelen flyttas automatiskt till mellanläget (position
”Comfort”).
Tryck igen på knappen och håll intryckt i mer än en halv sekund
och taket flyttas automatiskt hela vägen bak. Den främre glas-
panelen kan stannas i mellanläge med nytt tryck på knappen A.
Stänga takluckan
Med taket i öppet läge trycker man på knappen B-fig. 62: håll
knappen intryckt i mer än en halv sekund och den främre glaspa-
nelen flyttas automatiskt fram till mellanläge (position ”Comfort”).
Tryck igen på knappen i en halv sekund och taket förs till spoiler-
läge. Tryck en gång till på B och taket skjuts fram och stängs helt.
fig. 63A0K0131m
