2012 Alfa Romeo Giulietta Drift- och underhållshandbok (in Swedish)

181
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

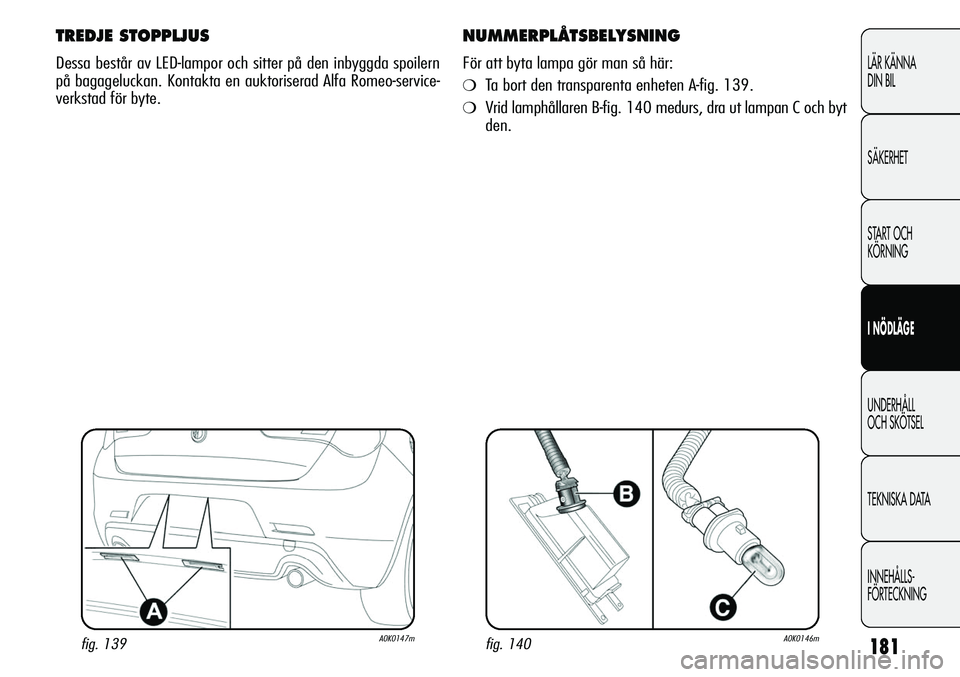

TREDJE STOPPLJUS
Dessa består av LED-lampor och sitter på den inbyggda spoilern
på bagageluckan. Kontakta en auktoriserad Alfa Romeo-service-
verkstad för byte.
NUMMERPLÅTSBELYSNING
För att byta lampa gör man så här:
❍Ta bort den transparenta enheten A-fig. 139.
❍Vrid lamphållaren B-fig. 140 medurs, dra ut lampan C och byt
den.
fig. 139A0K0147mfig. 140A0K0146m

182
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

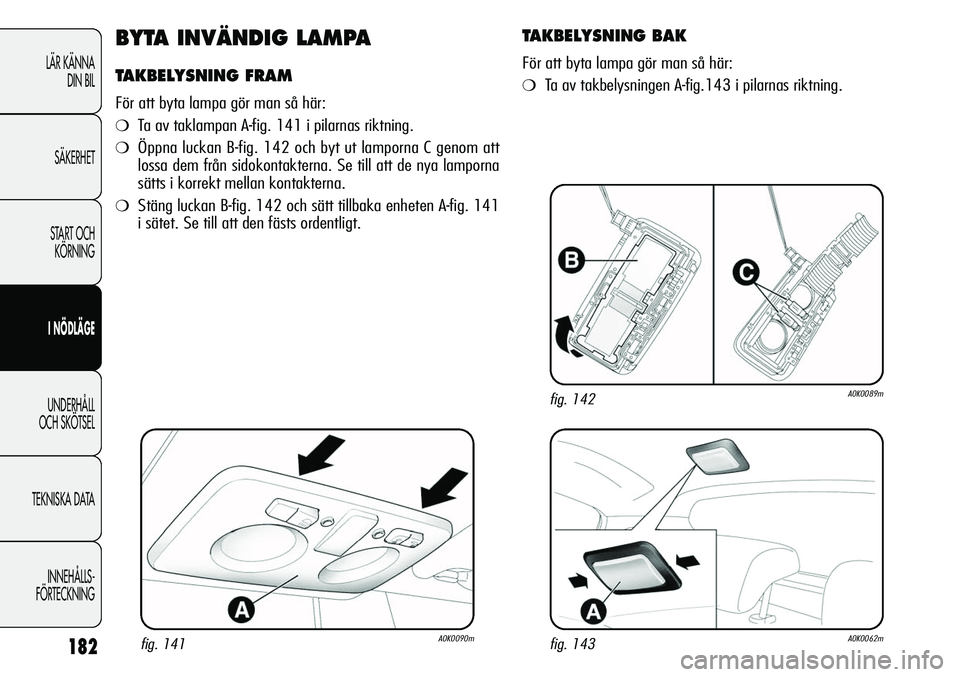

BYTA INVÄNDIG LAMPA
TAKBELYSNING FRAM
För att byta lampa gör man så här:
❍Ta av taklampan A-fig. 141 i pilarnas riktning.
❍Öppna luckan B-fig. 142 och byt ut lamporna C genom att
lossa dem från sidokontakterna. Se till att de nya lamporna
sätts i korrekt mellan kontakterna.
❍Stäng luckan B-fig. 142 och sätt tillbaka enheten A-fig. 141
i sätet. Se till att den fästs ordentligt.
fig. 141A0K0090m
fig. 142A0K0089m
fig. 143A0K0062m
TAKBELYSNING BAK
För att byta lampa gör man så här:
❍Ta av takbelysningen A-fig.143 i pilarnas riktning.

183
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

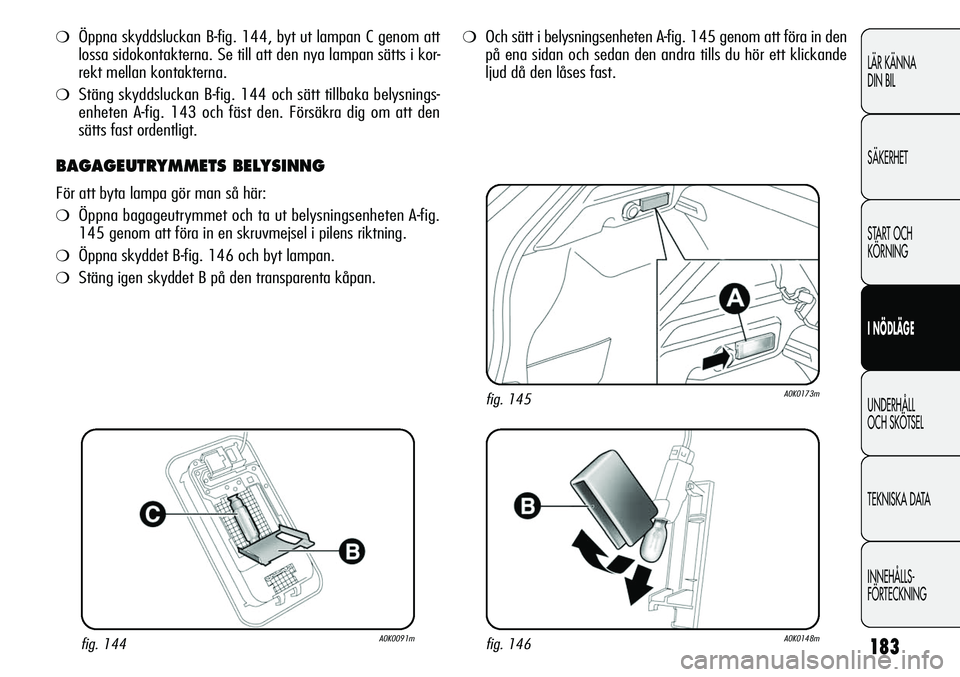

❍Öppna skyddsluckan B-fig. 144, byt ut lampan C genom att
lossa sidokontakterna. Se till att den nya lampan sätts i kor-
rekt mellan kontakterna.
❍Stäng skyddsluckan B-fig. 144 och sätt tillbaka belysnings-
enheten A-fig. 143 och fäst den. Försäkra dig om att den
sätts fast ordentligt.
BAGAGEUTRYMMETS BELYSINNG
För att byta lampa gör man så här:
❍Öppna bagageutrymmet och ta ut belysningsenheten A-fig.
145 genom att föra in en skruvmejsel i pilens riktning.
❍Öppna skyddet B-fig. 146 och byt lampan.
❍Stäng igen skyddet B på den transparenta kåpan.
❍Och sätt i belysningsenheten A-fig. 145 genom att föra in den
på ena sidan och sedan den andra tills du hör ett klickande
ljud då den låses fast.
fig. 146A0K0148m
fig. 145A0K0173m
fig. 144A0K0091m

184
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

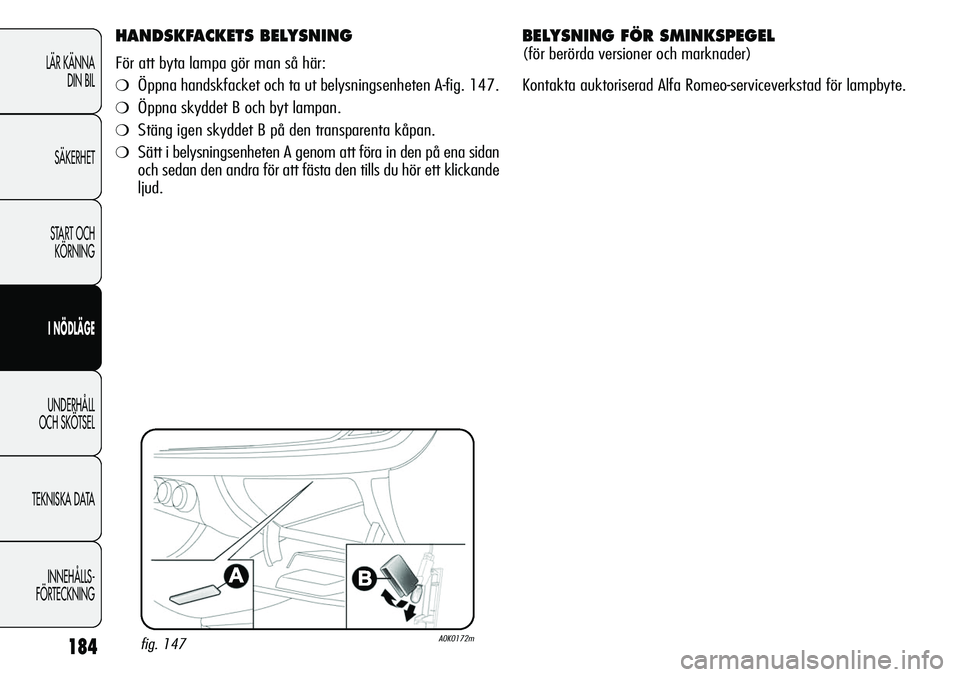

HANDSKFACKETS BELYSNING
För att byta lampa gör man så här:
❍Öppna handskfacket och ta ut belysningsenheten A-fig. 147.
❍Öppna skyddet B och byt lampan.
❍Stäng igen skyddet B på den transparenta kåpan.
❍Sätt i belysningsenheten A genom att föra in den på ena sidan
och sedan den andra för att fästa den tills du hör ett klickande
ljud.
fig. 147A0K0172m
BELYSNING FÖR SMINKSPEGEL
(för berörda versioner och marknader)
Kontakta auktoriserad Alfa Romeo-serviceverkstad för lampbyte.

185
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

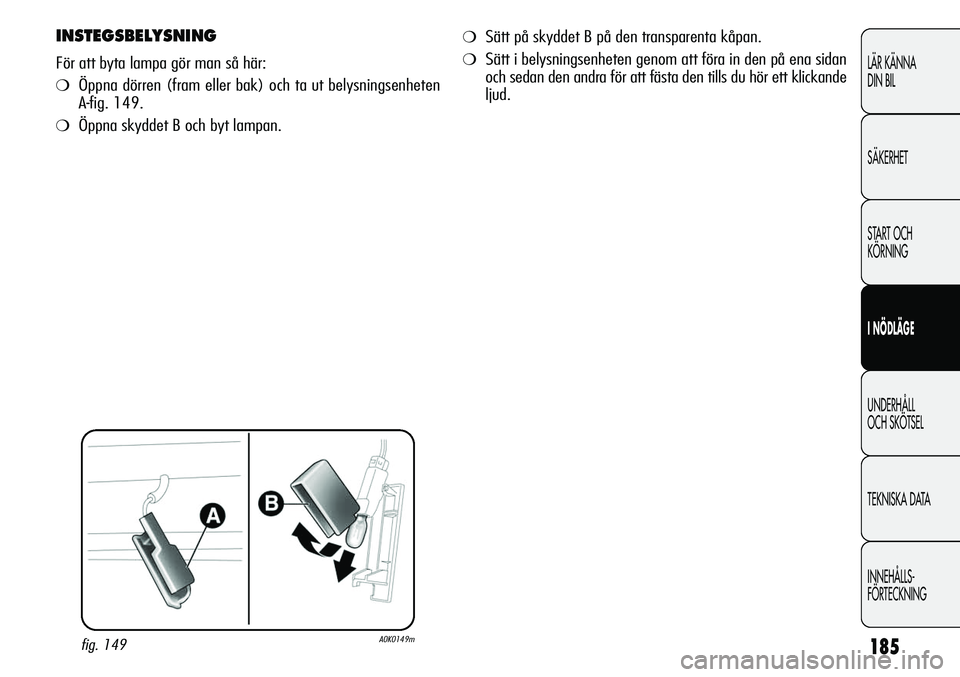

INSTEGSBELYSNING
För att byta lampa gör man så här:
❍Öppna dörren (fram eller bak) och ta ut belysningsenheten
A-fig. 149.
❍Öppna skyddet B och byt lampan.
fig. 149A0K0149m
❍Sätt på skyddet B på den transparenta kåpan.
❍Sätt i belysningsenheten genom att föra in den på ena sidan
och sedan den andra för att fästa den tills du hör ett klickande
ljud.

186
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

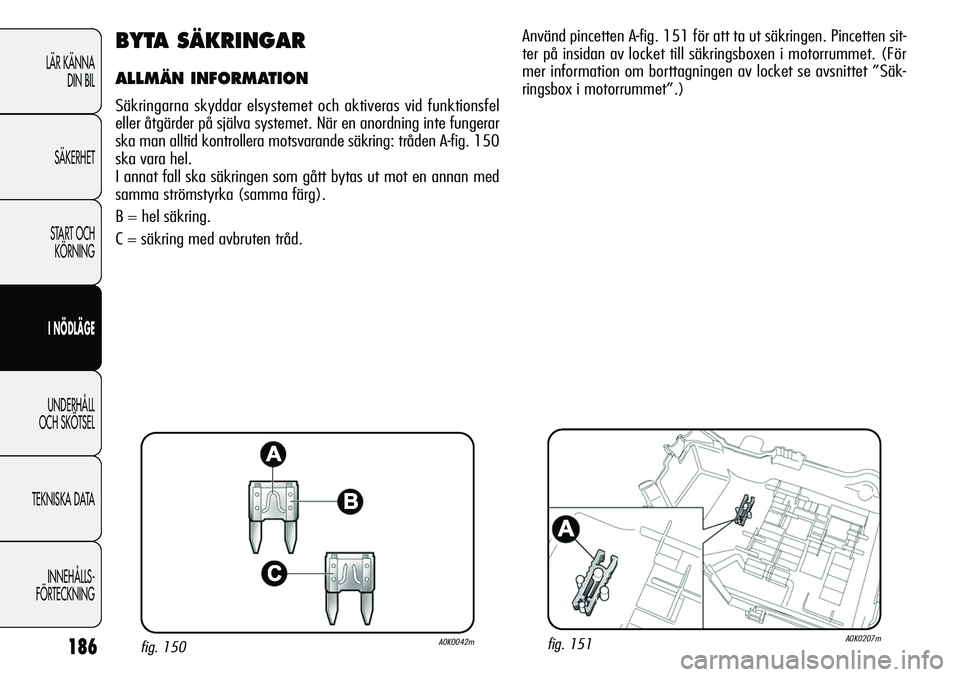

BYTA SÄKRINGAR
ALLMÄN INFORMATION
Säkringarna skyddar elsystemet och aktiveras vid funktionsfel
eller åtgärder på själva systemet. När en anordning inte fungerar
ska man alltid kontrollera motsvarande säkring: tråden A-fig. 150
ska vara hel.
I annat fall ska säkringen som gått bytas ut mot en annan med
samma strömstyrka (samma färg).
B = hel säkring.
C = säkring med avbruten tråd.
fig. 150A0K0042mfig. 151A0K0207m
Använd pincetten A-fig. 151 för att ta ut säkringen. Pincetten sit-
ter på insidan av locket till säkringsboxen i motorrummet. (För
mer information om borttagningen av locket se avsnittet ”Säk-
ringsbox i motorrummet”.)

187
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

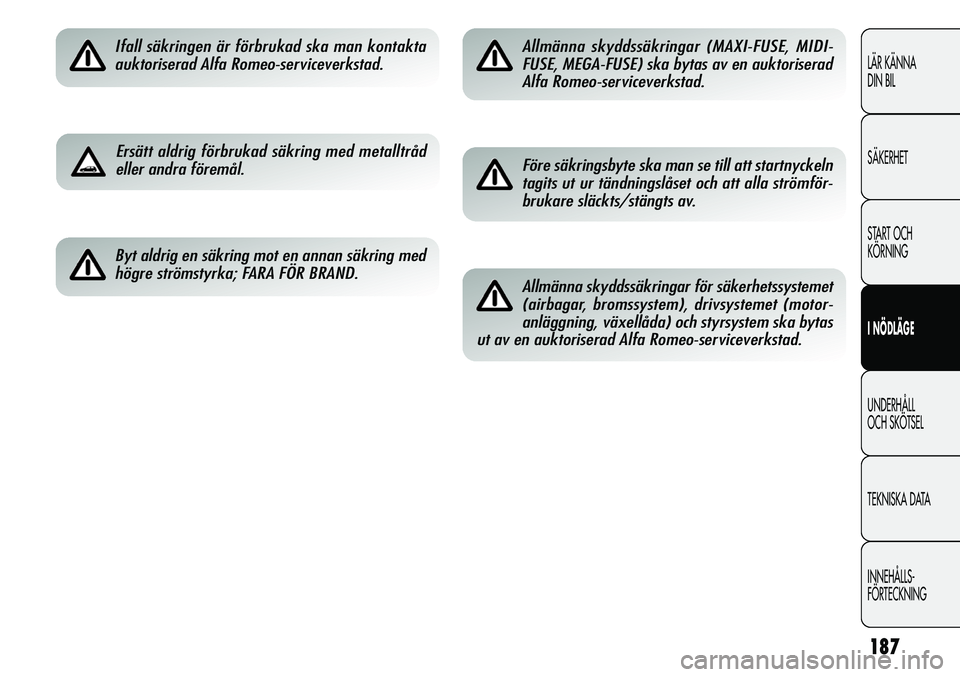

Ifall säkringen är förbrukad ska man kontakta
auktoriserad Alfa Romeo-serviceverkstad.
Ersätt aldrig förbrukad säkring med metalltråd
eller andra föremål.
Byt aldrig en säkring mot en annan säkring med
högre strömstyrka; FARA FÖR BRAND.
Allmänna skyddssäkringar (MAXI-FUSE, MIDI-
FUSE, MEGA-FUSE) ska bytas av en auktoriserad
Alfa Romeo-serviceverkstad.
Före säkringsbyte ska man se till att startnyckeln
tagits ut ur tändningslåset och att alla strömför-
brukare släckts/stängts av.
Allmänna skyddssäkringar för säkerhetssystemet
(airbagar, bromssystem), drivsystemet (motor-
anläggning, växellåda) och styrsystem ska bytas
ut av en auktoriserad Alfa Romeo-serviceverkstad.

188
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING
fig. 153A0K0231m
Vid tvätt av motorrummet ska man und-
vika att rikta vattenstålar mot säkrings-
boxen och drivmotorerna till vindrutetor-
karna.

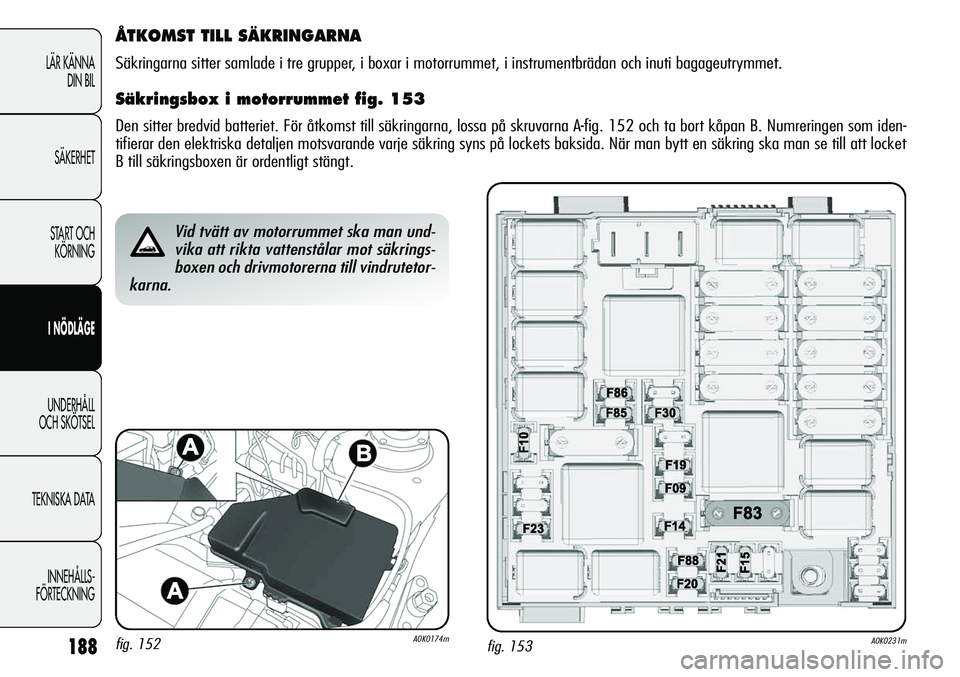

ÅTKOMST TILL SÄKRINGARNA
Säkringarna sitter samlade i tre grupper, i boxar i motorrummet, i instrumentbrädan och inuti bagageutrymmet.
Säkringsbox i motorrummet fig. 153
Den sitter bredvid batteriet. För åtkomst till säkringarna, lossa på skruvarna A-fig. 152 och ta bort kåpan B. Numreringen som iden-
tifierar den elektriska detaljen motsvarande varje säkring syns på lockets baksida. När man bytt en säkring ska man se till att locket
B till säkringsboxen är ordentligt stängt.
fig. 152A0K0174m
