2012 Alfa Romeo Giulietta Drift- och underhållshandbok (in Swedish)

173
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING
fig. 128A0K0086m
A

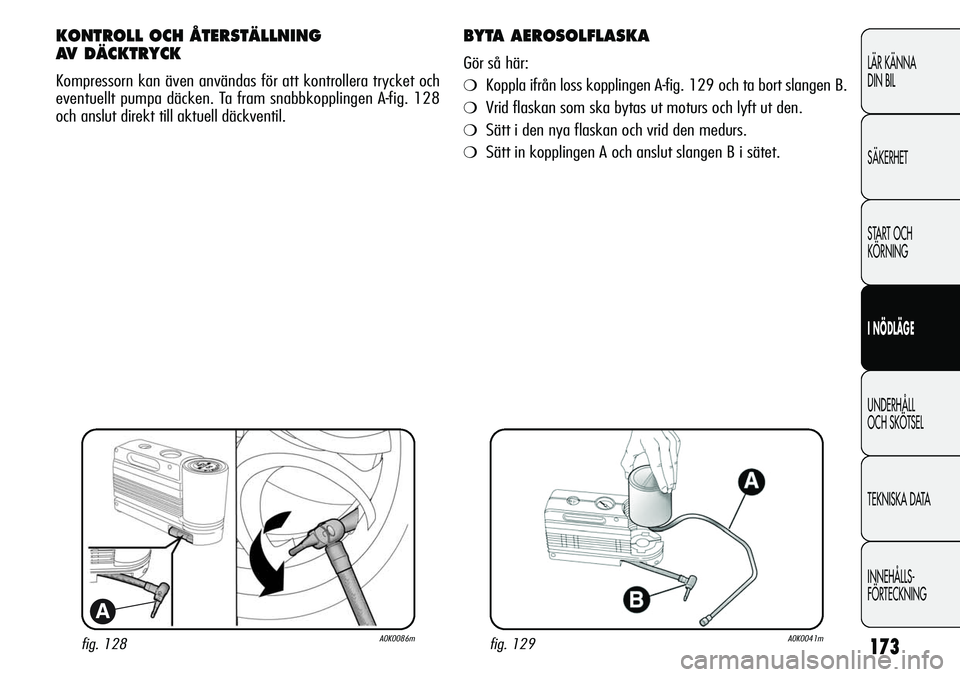

KONTROLL OCH ÅTERSTÄLLNING
AV DÄCKTRYCK
Kompressorn kan även användas för att kontrollera trycket och
eventuellt pumpa däcken. Ta fram snabbkopplingen A-fig. 128
och anslut direkt till aktuell däckventil.
BYTA AEROSOLFLASKA
Gör så här:
❍Koppla ifrån loss kopplingen A-fig. 129 och ta bort slangen B.
❍Vrid flaskan som ska bytas ut moturs och lyft ut den.
❍Sätt i den nya flaskan och vrid den medurs.
❍Sätt in kopplingen A och anslut slangen B i sätet.
fig. 129A0K0041m

174
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING
Halogenlampor ska under hantering endast vid-
röras på metalldelen. Om den genomskinliga
glödlampskolven kommer i kontakt med fing-
rarna kan detta påverka ljusstyrkan och även själva
lampans hållbarhet. Skulle man komma i kontakt med
glödlampan ska man torka den med alkoholfuktad duk
och låta den torka.
Ändringar och reparationer av elsystemet (elek-
troniska styrenheter) som utförs felaktigt och
utan hänsyn till anläggningens tekniska egen-
skapar kan orsaka felfunktioner och risk för bränder.
Halogenlampan innehåller trycksatt gas och vid
skada är det möjligt att glasbitar slungas iväg.
På grund av den höga spänningen bör eventuella
byten av gasfyllda lampor (Bi-Xenon) alltid utfö-
ras av specialutbildad personal: livsfara! Vänd dig
till en auktoriserad Alfa Romeo-serviceverkstad.
UPPMÄRKSAMMA Vid kallt och fuktigt väder och efter regn eller
biltvätt kan strålkastarna imma igen och/eller kondensdroppar
bildas på insidan. Detta är ett naturligt fenomen som beror på
temperaturskillnaden och fukten på in- och utsidan av glaset och
inte något fel. Fenomenet påverkar inte ljusens normala funktion.
Så snart ljusen tänds, försvinner imman snabbt gradvis från mit-
ten och progressivt ut mot kanterna.

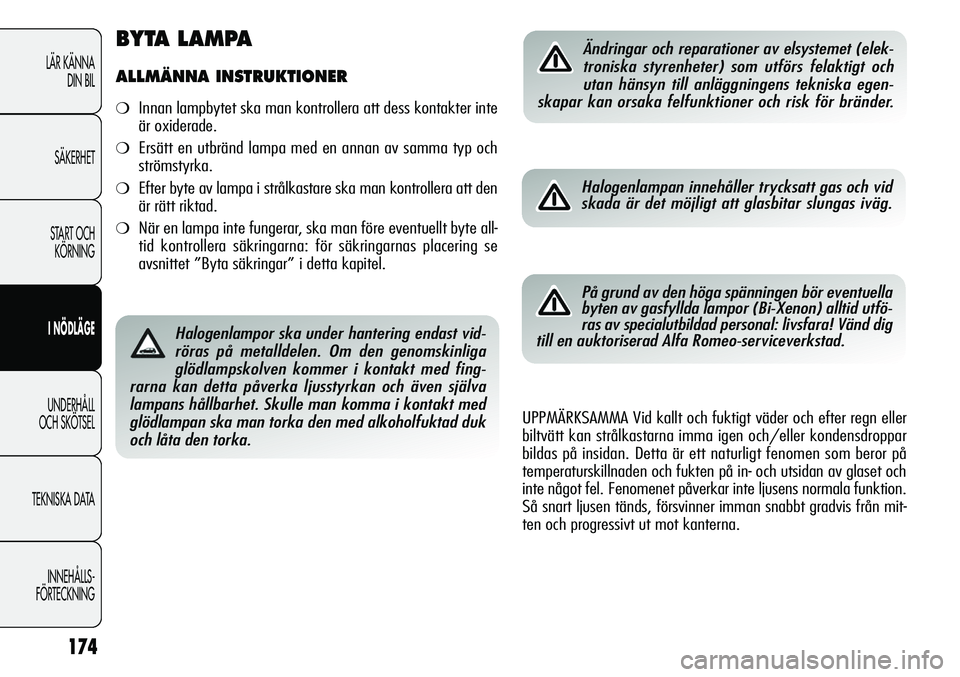

BYTA LAMPA
ALLMÄNNA INSTRUKTIONER
❍Innan lampbytet ska man kontrollera att dess kontakter inte
är oxiderade.
❍Ersätt en utbränd lampa med en annan av samma typ och
strömstyrka.
❍Efter byte av lampa i strålkastare ska man kontrollera att den
är rätt riktad.
❍När en lampa inte fungerar, ska man före eventuellt byte all-
tid kontrollera säkringarna: för säkringarnas placering se
avsnittet ”Byta säkringar” i detta kapitel.

175
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING
LAMPTYPER fig. 130
På bilen finns följande typer av lampor:
A. Lampor helt i glas: trycks in. Dra rakt ut för att ta bort lampan.
B. Lampor med bajonettsockel: för att dra ut dem från lamphål-
laren trycker man på glödlampan, vrider den moturs och
avlägsnar den sedan.
C. Cylindriska lampor: lossa dem från kontakterna och ta bort
dem.
D. Halogenlampor: lossa spärrfjädern från uttaget för att ta bort
lampan.
E. Halogenlampor: lossa spärrfjädern från uttaget för att ta bort
lampan.
fig. 130A0K0022m

–
–
55 W
55 W
D1S
24 W
10 W
–
–
–
5 W
55 W
21 W
21 W
10 W
5 W
5 W
5 WLED
LED
H7
H1
F
PY24W
R10W
LED
LED
LED
W5W
H3
H21W
P21W
C10W
W5W
C5W
W5W
176
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING
–
–
D
E
–
B
B
–
–
–
A
E
B
B
C
A
C
A
Lampor Typ Effekt Se fig. 130
Positionsljus fram/Varselljus (D.R.L.)
Positionsljus bak
Halvljus
Helljus
Helljus/halvljus
(versioner med Bi-Xenon)
(för berörda versioner och marknader)
Körriktningsvisare fram
Körriktningsvisare bak
Körriktningsvisare på sidorna
Stoppljus
Tredje stoppljus
Registreringsskylt
Dimljus
Dimbakljus
Backljus
Takbelysning fram
Belysning bagageutrymme
Belysning i handskfack
Instegsbelysning

177
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

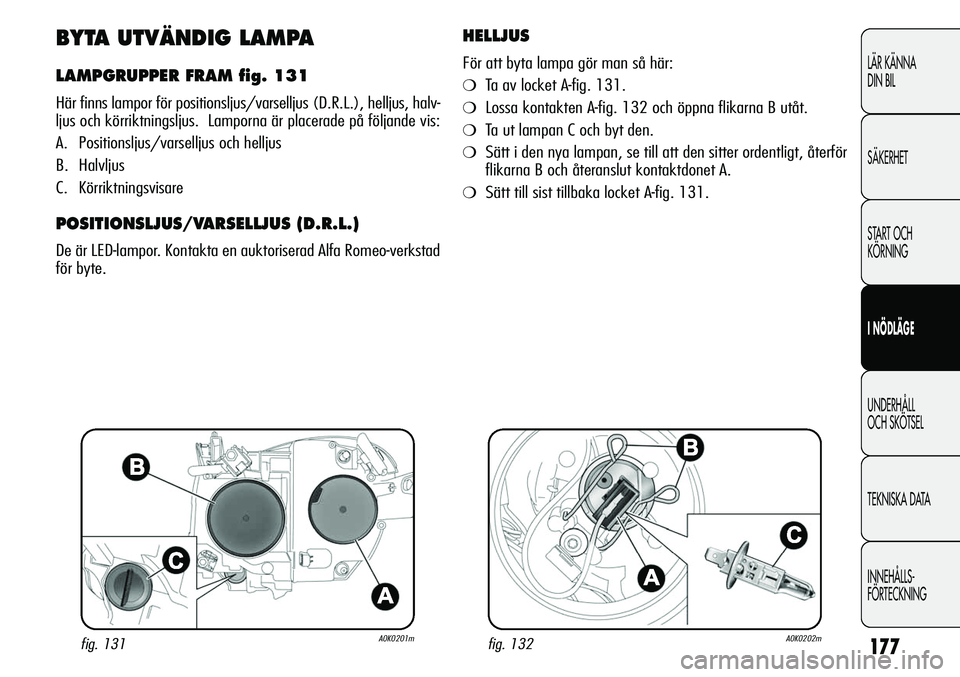

BYTA UTVÄNDIG LAMPA
LAMPGRUPPER FRAM fig. 131
Här finns lampor för positionsljus/varselljus (D.R.L.), helljus, halv-
ljus och körriktningsljus. Lamporna är placerade på följande vis:
A. Positionsljus/varselljus och helljus
B. Halvljus
C. Körriktningsvisare
POSITIONSLJUS/VARSELLJUS (D.R.L.)
De är LED-lampor. Kontakta en auktoriserad Alfa Romeo-verkstad
för byte.
HELLJUS
För att byta lampa gör man så här:
❍Ta av locket A-fig. 131.
❍Lossa kontakten A-fig. 132 och öppna flikarna B utåt.
❍Ta ut lampan C och byt den.
❍Sätt i den nya lampan, se till att den sitter ordentligt, återför
flikarna B och återanslut kontaktdonet A.
❍Sätt till sist tillbaka locket A-fig. 131.
fig. 131A0K0201mfig. 132A0K0202m

178
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

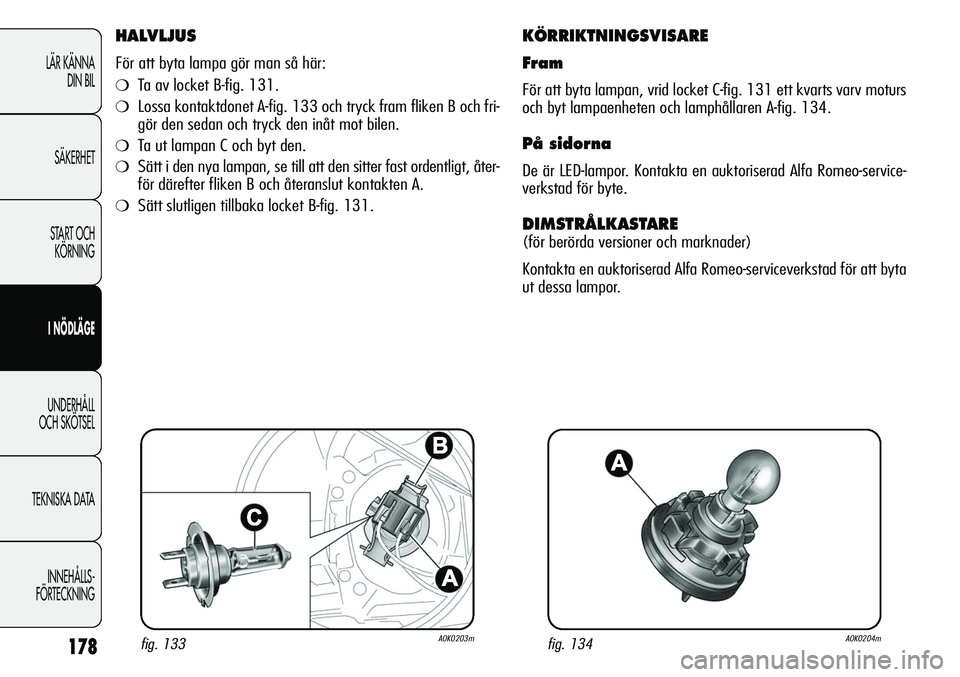

HALVLJUS
För att byta lampa gör man så här:
❍Ta av locket B-fig. 131.
❍Lossa kontaktdonet A-fig. 133 och tryck fram fliken B och fri-
gör den sedan och tryck den inåt mot bilen.
❍Ta ut lampan C och byt den.
❍Sätt i den nya lampan, se till att den sitter fast ordentligt, åter-
för därefter fliken B och återanslut kontakten A.
❍Sätt slutligen tillbaka locket B-fig. 131.
KÖRRIKTNINGSVISARE
Fram
För att byta lampan, vrid locket C-fig. 131 ett kvarts varv moturs
och byt lampaenheten och lamphållaren A-fig. 134.
På sidorna
De är LED-lampor. Kontakta en auktoriserad Alfa Romeo-service-
verkstad för byte.
DIMSTRÅLKASTARE
(för berörda versioner och marknader)
Kontakta en auktoriserad Alfa Romeo-serviceverkstad för att byta
ut dessa lampor.
fig. 133A0K0203mfig. 134A0K0204m

179
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

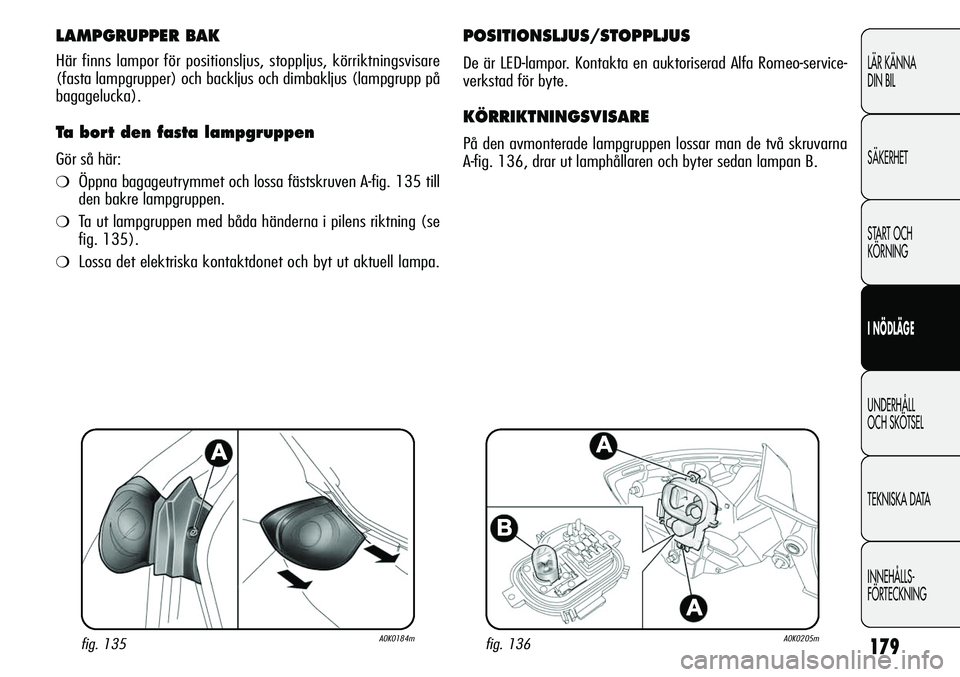

LAMPGRUPPER BAK
Här finns lampor för positionsljus, stoppljus, körriktningsvisare
(fasta lampgrupper) och backljus och dimbakljus (lampgrupp på
bagagelucka).
Ta bort den fasta lampgruppen
Gör så här:
❍Öppna bagageutrymmet och lossa fästskruven A-fig. 135 till
den bakre lampgruppen.
❍Ta ut lampgruppen med båda händerna i pilens riktning (se
fig. 135).
❍Lossa det elektriska kontaktdonet och byt ut aktuell lampa.
POSITIONSLJUS/STOPPLJUS
De är LED-lampor. Kontakta en auktoriserad Alfa Romeo-service-
verkstad för byte.
KÖRRIKTNINGSVISARE
På den avmonterade lampgruppen lossar man de två skruvarna
A-fig. 136, drar ut lamphållaren och byter sedan lampan B.
fig. 135A0K0184mfig. 136A0K0205m

180
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

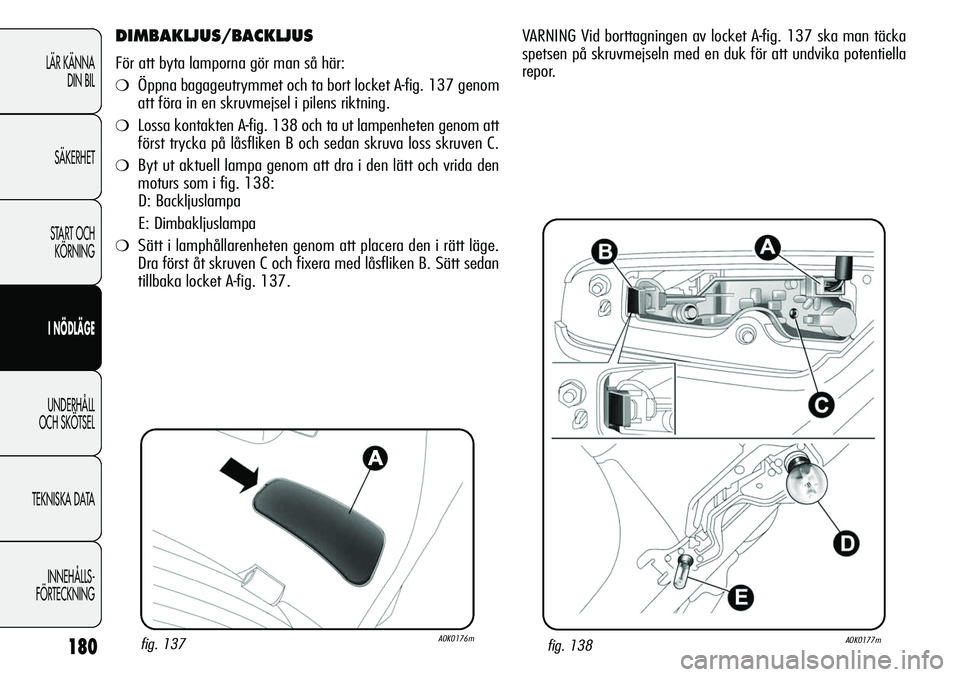

DIMBAKLJUS/BACKLJUS
För att byta lamporna gör man så här:
❍Öppna bagageutrymmet och ta bort locket A-fig. 137 genom
att föra in en skruvmejsel i pilens riktning.
❍Lossa kontakten A-fig. 138 och ta ut lampenheten genom att
först trycka på låsfliken B och sedan skruva loss skruven C.
❍Byt ut aktuell lampa genom att dra i den lätt och vrida den
moturs som i fig. 138:
D: Backljuslampa
E: Dimbakljuslampa
❍Sätt i lamphållarenheten genom att placera den i rätt läge.
Dra först åt skruven C och fixera med låsfliken B. Sätt sedan
tillbaka locket A-fig. 137.
fig. 137A0K0176mfig. 138A0K0177m
VARNING Vid borttagningen av locket A-fig. 137 ska man täcka
spetsen på skruvmejseln med en duk för att undvika potentiella
repor.
