2012 Alfa Romeo Giulietta Drift- och underhållshandbok (in Swedish)

37
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

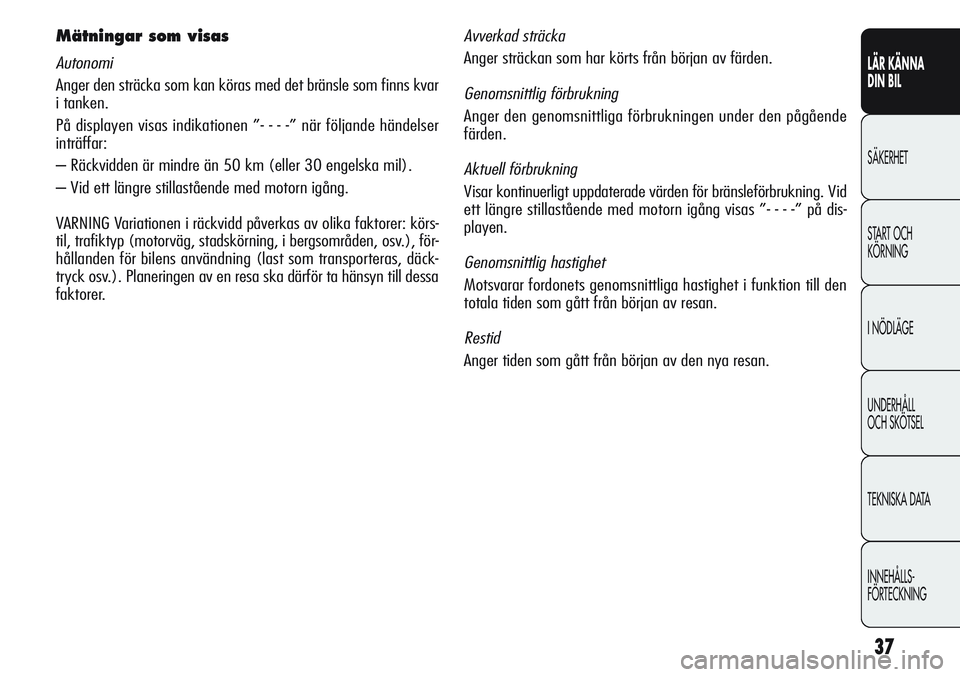

Mätningar som visas
Autonomi
Anger den sträcka som kan köras med det bränsle som finns kvar
i tanken.
På displayen visas indikationen ”- - - -” när följande händelser
inträffar:
– Räckvidden är mindre än 50 km (eller 30 engelska mil).
– Vid ett längre stillastående med motorn igång.
VARNING Variationen i räckvidd påverkas av olika faktorer: körs-
til, trafiktyp (motorväg, stadskörning, i bergsområden, osv.), för-
hållanden för bilens användning (last som transporteras, däck-
tryck osv.). Planeringen av en resa ska därför ta hänsyn till dessa
faktorer.
Avverkad sträcka
Anger sträckan som har körts från början av färden.
Genomsnittlig förbrukning
Anger den genomsnittliga förbrukningen under den pågående
färden.
Aktuell förbrukning
Visar kontinuerligt uppdaterade värden för bränsleförbrukning. Vid
ett längre stillastående med motorn igång visas ”- - - -” på dis-
playen.
Genomsnittlig hastighet
Motsvarar fordonets genomsnittliga hastighet i funktion till den
totala tiden som gått från början av resan.
Restid
Anger tiden som gått från början av den nya resan.

38
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

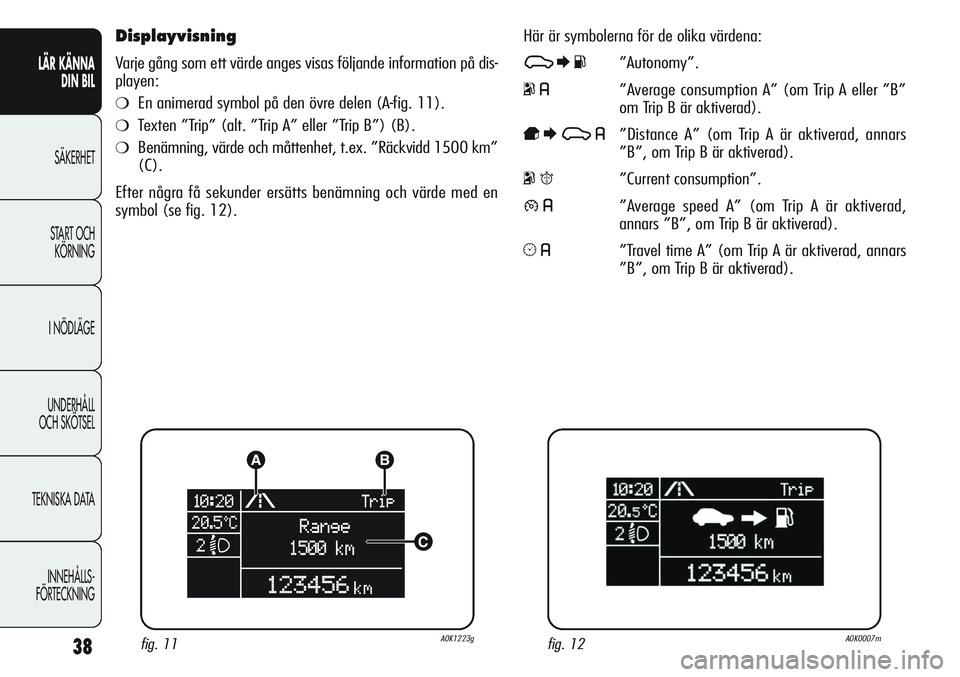

Displayvisning
Varje gång som ett värde anges visas följande information på dis-
playen:
❍En animerad symbol på den övre delen (A-fig. 11).
❍Texten ”Trip” (alt. ”Trip A” eller ”Trip B”) (B).
❍Benämning, värde och måttenhet, t.ex. ”Räckvidd 1500 km”
(C).
Efter några få sekunder ersätts benämning och värde med en
symbol (se fig. 12).Här är symbolerna för de olika värdena:
7EK”Autonomy”.
o6”Average consumption A” (om Trip A eller ”B”
om Trip B är aktiverad).
pE7 6”Distance A” (om Trip A är aktiverad, annars
”B”, om Trip B är aktiverad).
oq”Current consumption”.
86”Average speed A” (om Trip A är aktiverad,
annars ”B”, om Trip B är aktiverad).
56”Travel time A” (om Trip A är aktiverad, annars
”B”, om Trip B är aktiverad).
fig. 11A0K1223gfig. 12A0K0007m

39
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

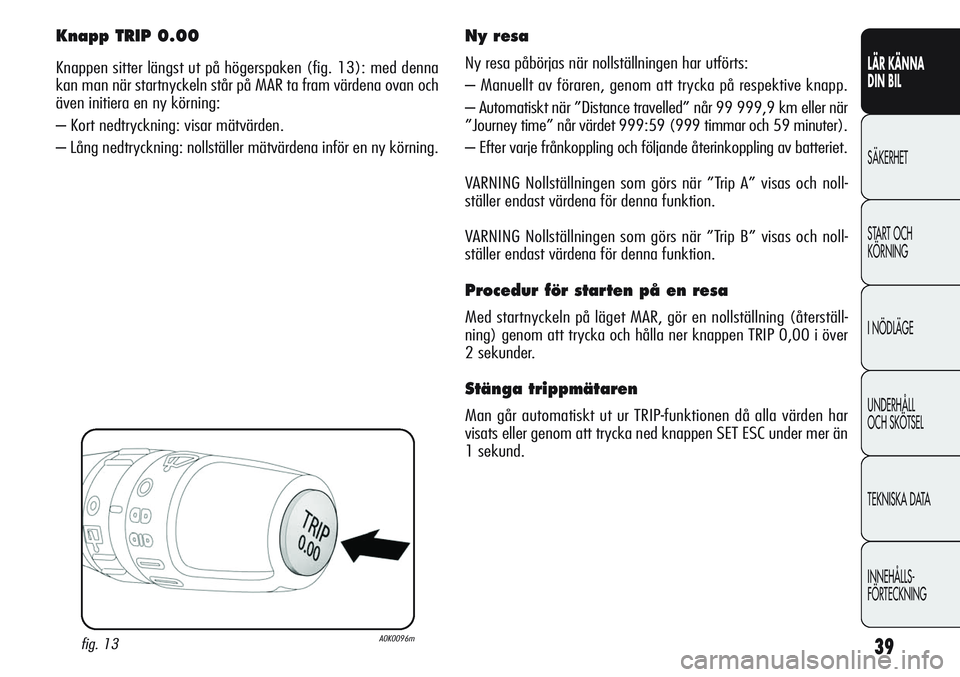

Knapp TRIP 0.00
Knappen sitter längst ut på högerspaken (fig. 13): med denna
kan man när startnyckeln står på MAR ta fram värdena ovan och
även initiera en ny körning:
– Kort nedtryckning: visar mätvärden.
– Lång nedtryckning: nollställer mätvärdena inför en ny körning.
Ny resa
Ny resa påbörjas när nollställningen har utförts:
– Manuellt av föraren, genom att trycka på respektive knapp.
– Automatiskt när ”Distance travelled” når 99 999,9 km eller när
”Journey time” når värdet 999:59 (999 timmar och 59 minuter).
– Efter varje frånkoppling och följande återinkoppling av batteriet.
VARNING Nollställningen som görs när ”Trip A” visas och noll-
ställer endast värdena för denna funktion.
VARNING Nollställningen som görs när ”Trip B” visas och noll-
ställer endast värdena för denna funktion.
Procedur för starten på en resa
Med startnyckeln på läget MAR, gör en nollställning (återställ-
ning) genom att trycka och hålla ner knappen TRIP 0,00 i över
2 sekunder.
Stänga trippmätaren
Man går automatiskt ut ur TRIP-funktionen då alla värden har
visats eller genom att trycka ned knappen SET ESC under mer än
1 sekund.
fig. 13A0K0096m

40
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING
SYMBOLER
På vissa av komponenterna i bilen sitter det färgade etiketter med
symboler och viktig information för hanteringen av dessa kom-
ponenter. Dessutom sitter det en märkskylt under motorhuven
som sammanfattar symbolerna.
ALFA ROMEO CODE-SYSTEM
Det är ett elektroniskt motorlåssystem som ökar skyddet mot
stöldförsök. Systemet aktiveras automatiskt när man tar ut start-
nyckeln ur tändlåset.
I alla startnycklar finns det en elektronisk anordning som modu-
lerar signalen som skickas ut under startfasen från en antenn som
har integrerats i tändningslåset. Signalen varierar från starttillfälle
till starttillfälle och är som ett lösenord som styrenheten känner
igen och som gör att fordonet går att starta.
FUNKTIONSSÄTT
När startnyckeln vrids till MAR sänder styrenheten för Alfa Romeo
CODE en identitetsskod till motorstyrenheten för att häva block-
eringen av dess funktioner.
Identitetskoden sänds bara om Alfa Romeo CODE känner igen
koden från startnyckeln.
När man vrider startnyckeln till STOP gör Alfa Romeo CODE så
att motorstyrenhetens funktioner inaktiveras. Om koden inte
känts igen under starten, tänds kontrollampan
Ypå instru-
mentpanelen.
I så fall vrider man nyckeln till STOP och därefter till MAR. Om
blockeringen kvarstår, försök man med någon annan av de nyck-
lar som medföljer bilen. Om det forfarande inte går att starta
motorn, vänd dig till en auktoriserad Alfa Romeo-verkstad.

41
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

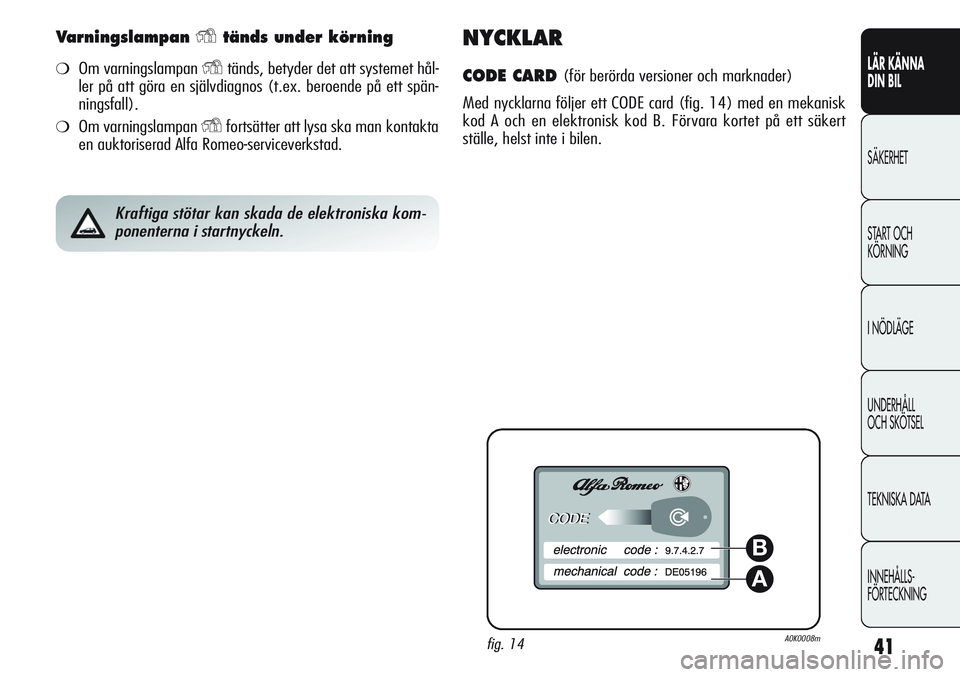

Varningslampan Ytänds under körning
❍Om varningslampan Ytänds, betyder det att systemet hål-
ler på att göra en självdiagnos (t.ex. beroende på ett spän-
ningsfall).
❍Om varningslampan Yfortsätter att lysa ska man kontakta
en auktoriserad Alfa Romeo-serviceverkstad.
NYCKLAR
CODE CARD (för berörda versioner och marknader)
Med nycklarna följer ett CODE card (fig. 14) med en mekanisk
kod A och en elektronisk kod B. Förvara kortet på ett säkert
ställe, helst inte i bilen.
Kraftiga stötar kan skada de elektroniska kom-
ponenterna i startnyckeln.
fig. 14A0K0008m
A
B

42
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

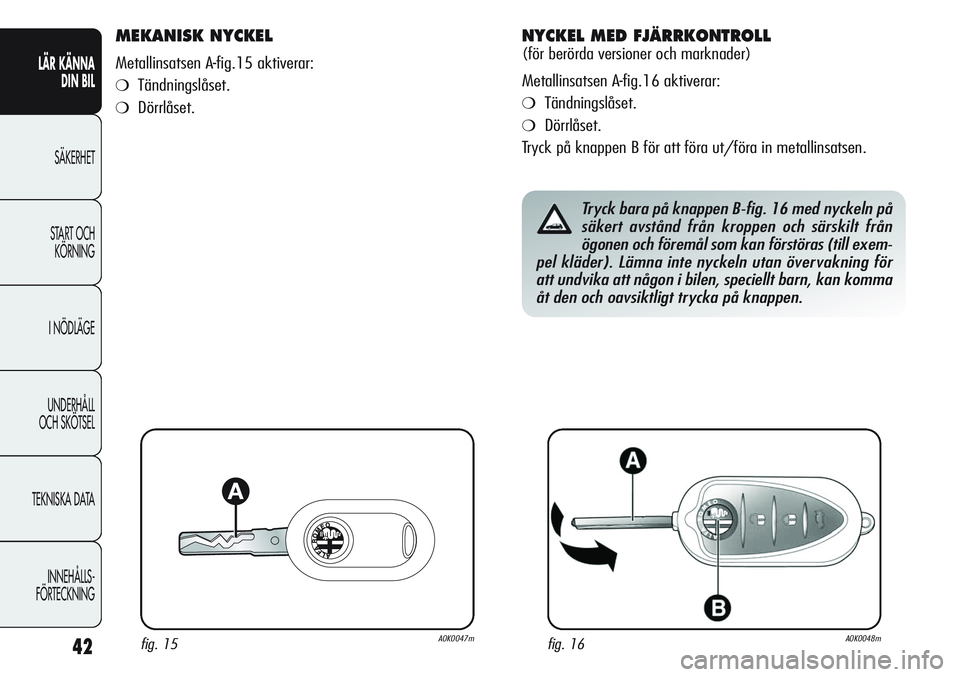

MEKANISK NYCKEL
Metallinsatsen A-fig.15 aktiverar:
❍Tändningslåset.
❍Dörrlåset.
fig. 15A0K0047mfig. 16A0K0048m
Tryck bara på knappen B-fig. 16 med nyckeln på
säkert avstånd från kroppen och särskilt från
ögonen och föremål som kan förstöras (till exem-
pel kläder). Lämna inte nyckeln utan övervakning för
att undvika att någon i bilen, speciellt barn, kan komma
åt den och oavsiktligt trycka på knappen.
NYCKEL MED FJÄRRKONTROLL
(för berörda versioner och marknader)
Metallinsatsen A-fig.16 aktiverar:
❍Tändningslåset.
❍Dörrlåset.
Tryck på knappen B för att föra ut/föra in metallinsatsen.

43
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

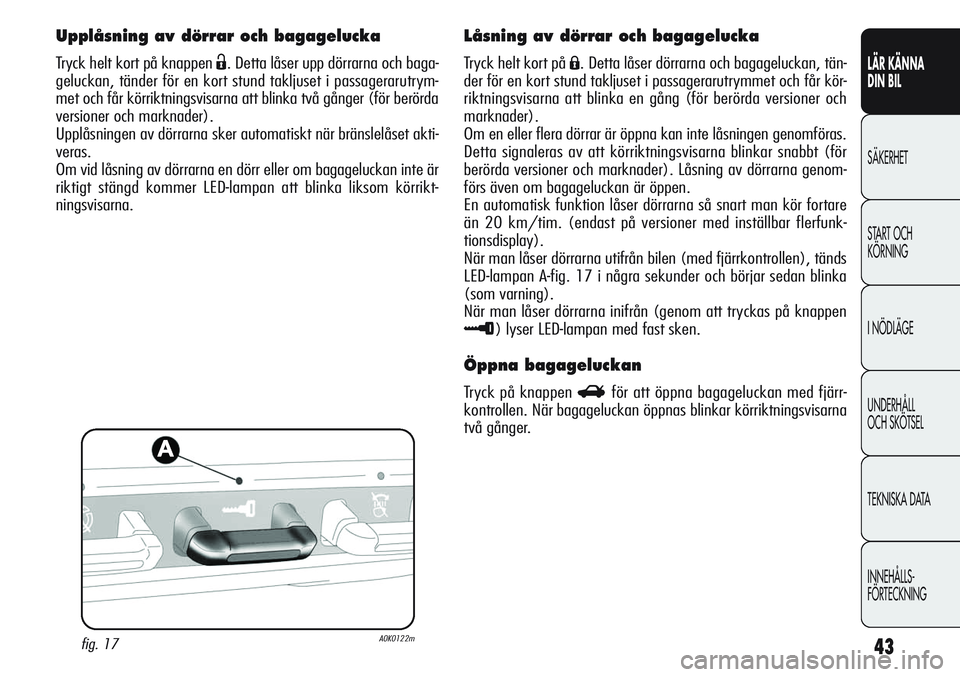

Upplåsning av dörrar och bagagelucka
Tryck helt kort på knappen Ë. Detta låser upp dörrarna och baga-
geluckan, tänder för en kort stund takljuset i passagerarutrym-
met och får körriktningsvisarna att blinka två gånger (för berörda
versioner och marknader).
Upplåsningen av dörrarna sker automatiskt när bränslelåset akti-
veras.
Om vid låsning av dörrarna en dörr eller om bagageluckan inte är
riktigt stängd kommer LED-lampan att blinka liksom körrikt-
ningsvisarna.
Låsning av dörrar och bagagelucka
Tryck helt kort på Á. Detta låser dörrarna och bagageluckan, tän-
der för en kort stund takljuset i passagerarutrymmet och får kör-
riktningsvisarna att blinka en gång (för berörda versioner och
marknader).
Om en eller flera dörrar är öppna kan inte låsningen genomföras.
Detta signaleras av att körriktningsvisarna blinkar snabbt (för
berörda versioner och marknader). Låsning av dörrarna genom-
förs även om bagageluckan är öppen.
En automatisk funktion låser dörrarna så snart man kör fortare
än 20 km/tim. (endast på versioner med inställbar flerfunk-
tionsdisplay).
När man låser dörrarna utifrån bilen (med fjärrkontrollen), tänds
LED-lampan A-fig. 17 i några sekunder och börjar sedan blinka
(som varning).
När man låser dörrarna inifrån (genom att tryckas på knappen
≈) lyser LED-lampan med fast sken.
Öppna bagageluckan
Tryck på knappen Rför att öppna bagageluckan med fjärr-
kontrollen. När bagageluckan öppnas blinkar körriktningsvisarna
två gånger.
fig. 17A0K0122m

44
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

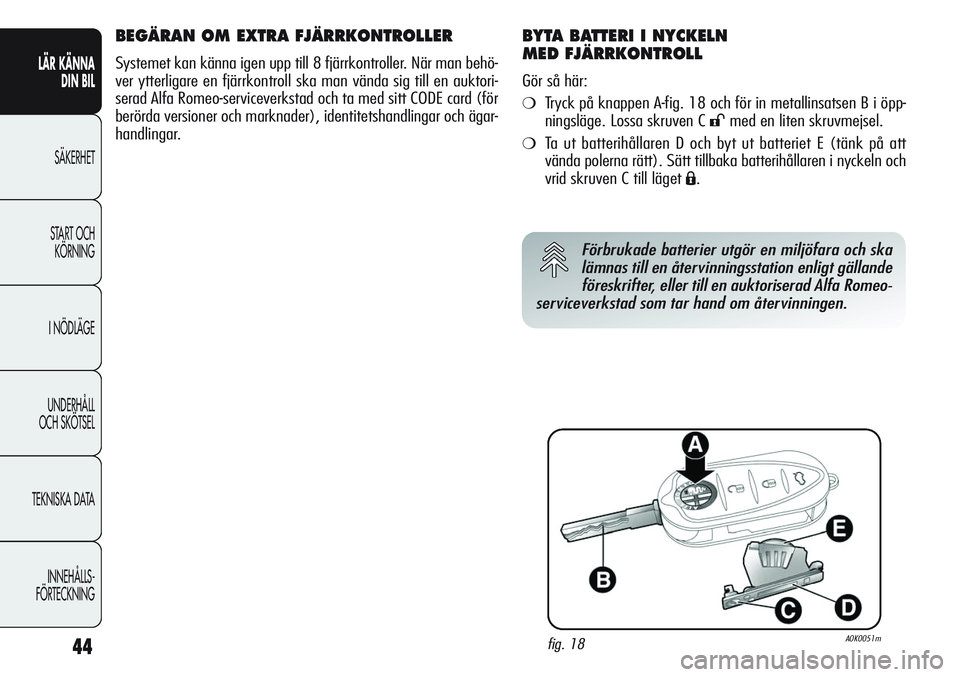

BEGÄRAN OM EXTRA FJÄRRKONTROLLER
Systemet kan känna igen upp till 8 fjärrkontroller. När man behö-
ver ytterligare en fjärrkontroll ska man vända sig till en auktori-
serad Alfa Romeo-serviceverkstad och ta med sitt CODE card (för
berörda versioner och marknader), identitetshandlingar och ägar-
handlingar.
fig. 18A0K0051m
Förbrukade batterier utgör en miljöfara och ska
lämnas till en återvinningsstation enligt gällande
föreskrifter, eller till en auktoriserad Alfa Romeo-
serviceverkstad som tar hand om återvinningen.
BYTA BATTERI I NYCKELN
MED FJÄRRKONTROLL
Gör så här:
❍Tryck på knappen A-fig. 18 och för in metallinsatsen B i öpp-
ningsläge. Lossa skruven C
:med en liten skruvmejsel.
❍Ta ut batterihållaren D och byt ut batteriet E (tänk på att
vända polerna rätt). Sätt tillbaka batterihållaren i nyckeln och
vrid skruven C till läget
Á.
