2012 Alfa Romeo Giulietta Drift- och underhållshandbok (in Swedish)

5
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

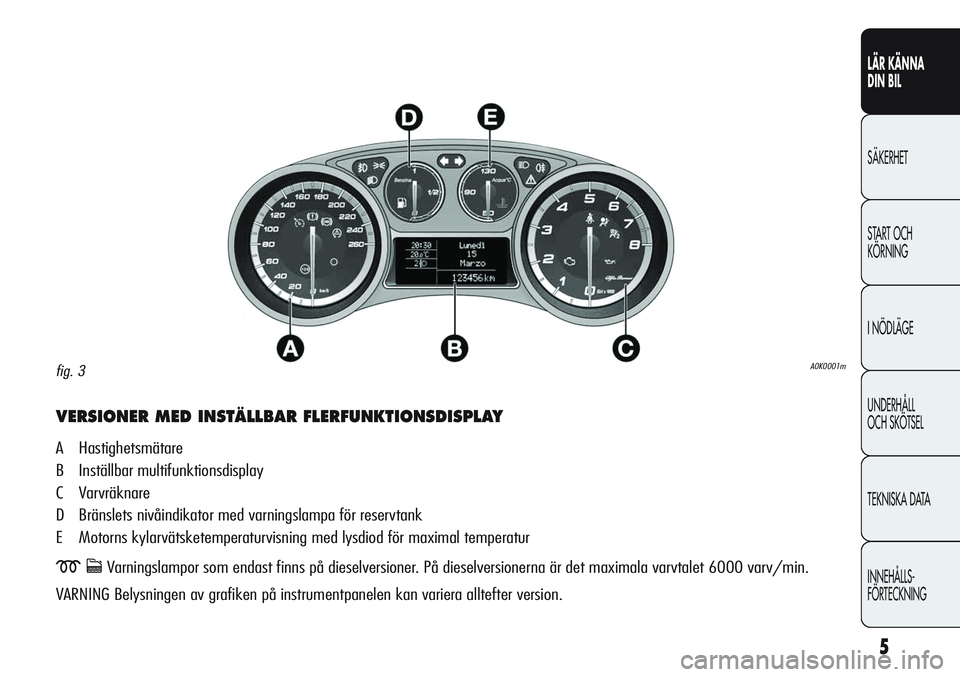

VERSIONER MED INSTÄLLBAR FLERFUNKTIONSDISPLAY
A Hastighetsmätare
B Inställbar multifunktionsdisplay
C Varvräknare
D Bränslets nivåindikator med varningslampa för reservtank
E Motorns kylarvätsketemperaturvisning med lysdiod för maximal temperatur
mcVarningslampor som endast finns på dieselversioner. På dieselversionerna är det maximala varvtalet 6000 varv/min.
VARNING Belysningen av grafiken på instrumentpanelen kan variera alltefter version.
A0K0001mfig. 3

6
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

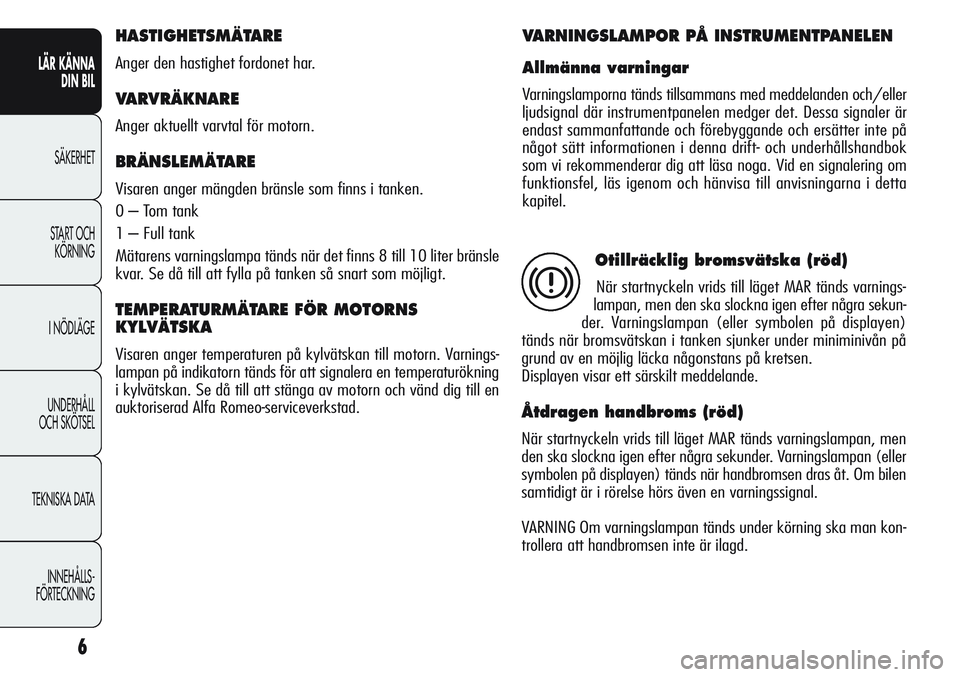

HASTIGHETSMÄTARE
Anger den hastighet fordonet har.
VARVRÄKNARE
Anger aktuellt varvtal för motorn.
BRÄNSLEMÄTARE
Visaren anger mängden bränsle som finns i tanken.
0 – Tom tank
1 – Full tank
Mätarens varningslampa tänds när det finns 8 till 10 liter bränsle
kvar. Se då till att fylla på tanken så snart som möjligt.
TEMPERATURMÄTARE FÖR MOTORNS
KYLVÄTSKA
Visaren anger temperaturen på kylvätskan till motorn. Varnings-
lampan på indikatorn tänds för att signalera en temperaturökning
i kylvätskan. Se då till att stänga av motorn och vänd dig till en
auktoriserad Alfa Romeo-serviceverkstad.
VARNINGSLAMPOR PÅ INSTRUMENTPANELEN
Allmänna varningar
Varningslamporna tänds tillsammans med meddelanden och/eller
ljudsignal där instrumentpanelen medger det. Dessa signaler är
endast sammanfattande och förebyggande och ersätter inte på
något sätt informationen i denna drift- och underhållshandbok
som vi rekommenderar dig att läsa noga. Vid en signalering om
funktionsfel, läs igenom och hänvisa till anvisningarna i detta
kapitel.
Otillräcklig bromsvätska (röd)
När startnyckeln vrids till läget MAR tänds varnings-
lampan, men den ska slockna igen efter några sekun-
der. Varningslampan (eller symbolen på displayen)
tänds när bromsvätskan i tanken sjunker under miniminivån på
grund av en möjlig läcka någonstans på kretsen.
Displayen visar ett särskilt meddelande.
Åtdragen handbroms (röd)
När startnyckeln vrids till läget MAR tänds varningslampan, men
den ska slockna igen efter några sekunder. Varningslampan (eller
symbolen på displayen) tänds när handbromsen dras åt. Om bilen
samtidigt är i rörelse hörs även en varningssignal.
VARNING Om varningslampan tänds under körning ska man kon-
trollera att handbromsen inte är ilagd.
x

7
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

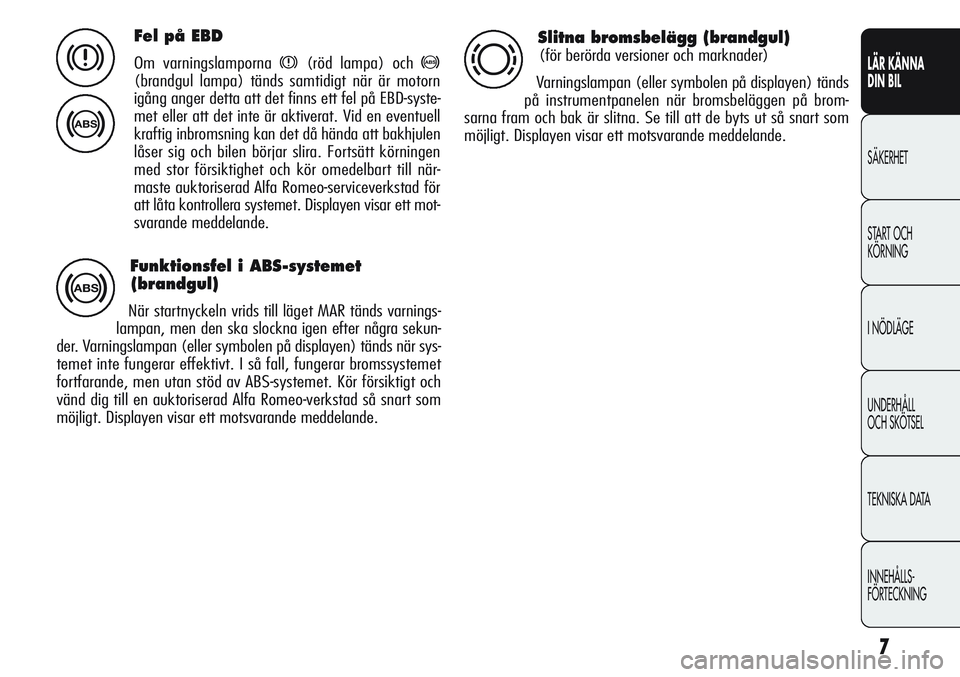

Fel på EBD
Om varningslamporna x(röd lampa) och>
(brandgul lampa) tänds samtidigt när är motorn
igång anger detta att det finns ett fel på EBD-syste-
met eller att det inte är aktiverat. Vid en eventuell
kraftig inbromsning kan det då hända att bakhjulen
låser sig och bilen börjar slira. Fortsätt körningen
med stor försiktighet och kör omedelbart till när-
maste auktoriserad Alfa Romeo-serviceverkstad för
att låta kontrollera systemet. Displayen visar ett mot-
svarande meddelande.x
>
Funktionsfel i ABS-systemet
(brandgul)
När startnyckeln vrids till läget MAR tänds varnings-
lampan, men den ska slockna igen efter några sekun-
der. Varningslampan (eller symbolen på displayen) tänds när sys-
temet inte fungerar effektivt. I så fall, fungerar bromssystemet
fortfarande, men utan stöd av ABS-systemet. Kör försiktigt och
vänd dig till en auktoriserad Alfa Romeo-verkstad så snart som
möjligt. Displayen visar ett motsvarande meddelande.>
Slitna bromsbelägg (brandgul)
(för berörda versioner och marknader)
Varningslampan (eller symbolen på displayen) tänds
på instrumentpanelen när bromsbeläggen på brom-
sarna fram och bak är slitna. Se till att de byts ut så snart som
möjligt. Displayen visar ett motsvarande meddelande.d

8
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

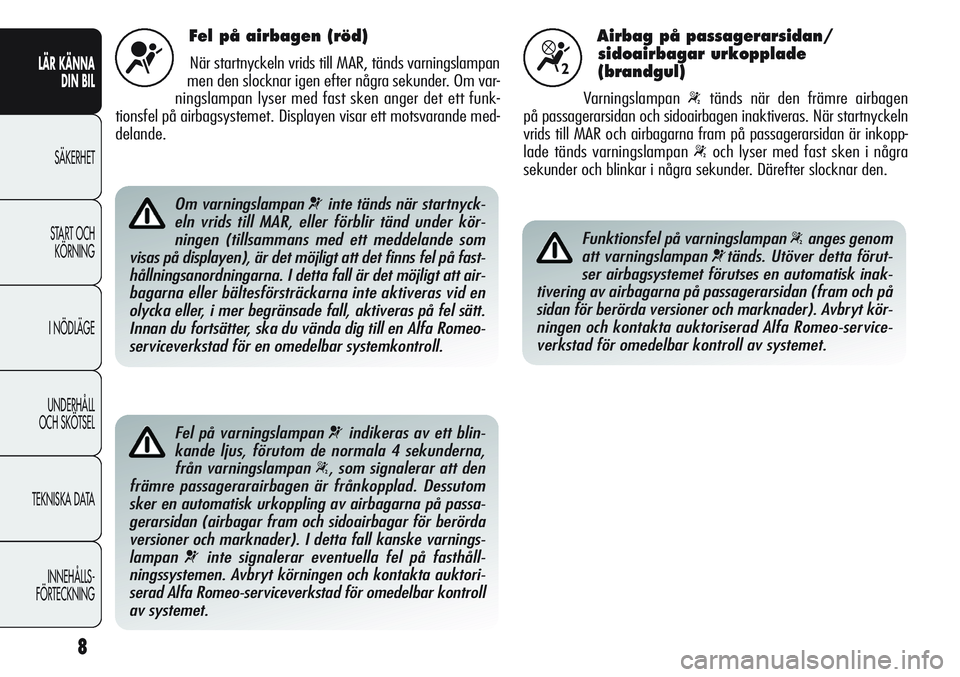

Fel på airbagen (röd)
När startnyckeln vrids till MAR, tänds varningslampan
men den slocknar igen efter några sekunder. Om var-
ningslampan lyser med fast sken anger det ett funk-
tionsfel på airbagsystemet. Displayen visar ett motsvarande med-
delande.¬
Om varningslampan ¬inte tänds när startnyck-
eln vrids till MAR, eller förblir tänd under kör-
ningen (tillsammans med ett meddelande som
visas på displayen), är det möjligt att det finns fel på fast-
hållningsanordningarna. I detta fall är det möjligt att air-
bagarna eller bältesförsträckarna inte aktiveras vid en
olycka eller, i mer begränsade fall, aktiveras på fel sätt.
Innan du fortsätter, ska du vända dig till en Alfa Romeo-
serviceverkstad för en omedelbar systemkontroll.
Fel på varningslampan ¬indikeras av ett blin-
kande ljus, förutom de normala 4 sekunderna,
från varningslampan
“, som signalerar att den
främre passagerarairbagen är frånkopplad. Dessutom
sker en automatisk urkoppling av airbagarna på passa-
gerarsidan (airbagar fram och sidoairbagar för berörda
versioner och marknader). I detta fall kanske varnings-
lampan
¬inte signalerar eventuella fel på fasthåll-
ningssystemen. Avbryt körningen och kontakta auktori-
serad Alfa Romeo-serviceverkstad för omedelbar kontroll
av systemet.
Airbag på passagerarsidan/
sidoairbagar urkopplade
(brandgul)
Varningslampan “tänds när den främre airbagen
på passagerarsidan och sidoairbagen inaktiveras. När startnyckeln
vrids till MAR och airbagarna fram på passagerarsidan är inkopp-
lade tänds varningslampan
“och lyser med fast sken i några
sekunder och blinkar i några sekunder. Därefter slocknar den.
“
Funktionsfel på varningslampan “anges genom
att varningslampan
¬tänds. Utöver detta förut-
ser airbagsystemet förutses en automatisk inak-
tivering av airbagarna på passagerarsidan (fram och på
sidan för berörda versioner och marknader). Avbryt kör-
ningen och kontakta auktoriserad Alfa Romeo-service-
verkstad för omedelbar kontroll av systemet.

9
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING
Skyddsanordning mot klämning
(röd)
(för berörda versioner och marknader)
Varningslampan på instrumentpanelen tänds med fast
sken i stillastående bil om säkerhetsbältet på förarsidan
inte riktigt fastspänt. När bilen är i rörelser utan att säkerhetsbäl-
tena fram är fastspända, tänds varningslampan och blinkar, sam-
tidigt som en ljudsignal (summer) ljuder.
För permanent avstängning av den akustiska varningsanord-
ningen (summern) i S.B.R.-systemet (Seat Belt Reminder), vänd
dig till en auktoriserad Alfa Romeo-serviceverkstad.
Systemet kan återaktiveras i Inställningsmenyn.<
Låg batterinivå (röd)
(för berörda versioner och marknader)
När startnyckeln vrids till läget MAR tänds varnings-
lampan, men den ska släckas igen så fort motorn star-
tar (med motor på tomgång tillåts en kort fördröjning av släck-
ningen).
Om varningslampan (eller symbolen på displayen) lyser med fast
eller blinkande sken ska du vända dig till en auktoriserad Alfa
Romeo-serviceverkstad.w
Fel på ser vostyrningen
med Dual Pinion (röd)
(för berörda versioner och marknader)
När startnyckeln vrids till MAR tänds varningslampan
men ska slockna igen efter några sekunder. Om varningslampan
(eller symbol på displayen) förblir tänd kan det hända att effek-
ten av servostyrningen uteblir och det krävs då betydligt större
kraft för att styra bilen. Se då till att kontakta auktoriserad Alfa
Romeo-serviceverkstad. Displayen visar ett särskilt meddelande.
VARNING Efter att batteriet har varit bortkopplat behöver servo-
styrningen återinitialiseras, vilket indikeras av varningslampan
som tänds. För att utföra denna procedur, vrider man ratten ett
helt varv eller fortsätter att köra rakt fram ett hundratal meter.g

10
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

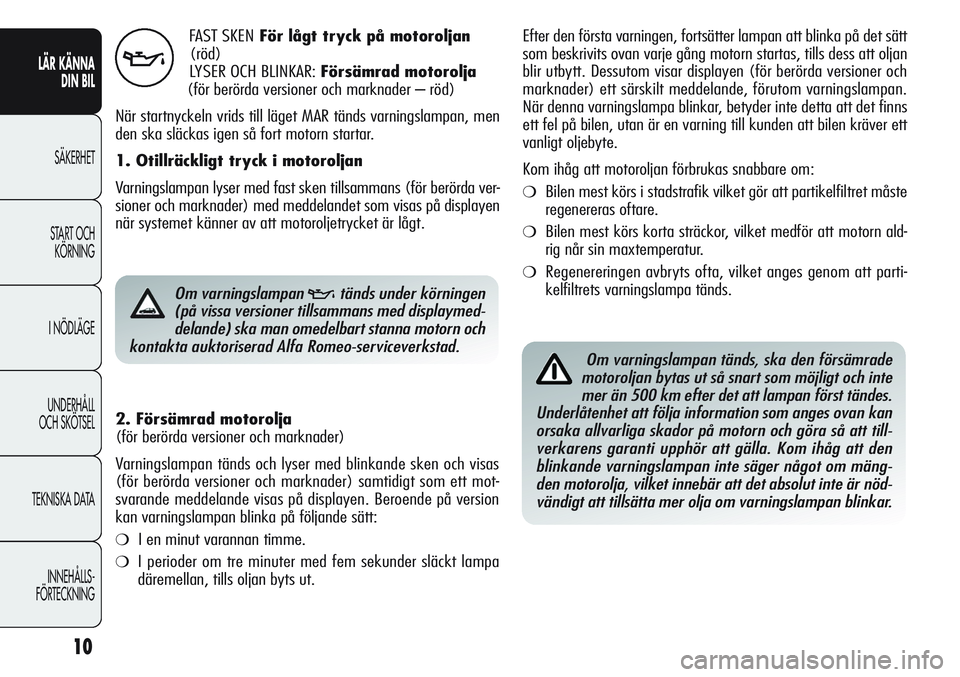

FAST SKENFör lågt tryck på motoroljan
(röd)
LYSER OCH BLINKAR: Försämrad motorolja
(för berörda versioner och marknader – röd)
När startnyckeln vrids till läget MAR tänds varningslampan, men
den ska släckas igen så fort motorn startar.
1. Otillräckligt tryck i motoroljan
Varningslampan lyser med fast sken tillsammans (för berörda ver-
sioner och marknader) med meddelandet som visas på displayen
när systemet känner av att motoroljetrycket är lågt.
v
Om varningslampan vtänds under körningen
(på vissa versioner tillsammans med displaymed-
delande) ska man omedelbart stanna motorn och
kontakta auktoriserad Alfa Romeo-serviceverkstad.
2. Försämrad motorolja
(för berörda versioner och marknader)
Varningslampan tänds och lyser med blinkande sken och visas
(för berörda versioner och marknader) samtidigt som ett mot-
svarande meddelande visas på displayen. Beroende på version
kan varningslampan blinka på följande sätt:
❍I en minut varannan timme.
❍I perioder om tre minuter med fem sekunder släckt lampa
däremellan, tills oljan byts ut.Efter den första varningen, fortsätter lampan att blinka på det sätt
som beskrivits ovan varje gång motorn startas, tills dess att oljan
blir utbytt. Dessutom visar displayen (för berörda versioner och
marknader) ett särskilt meddelande, förutom varningslampan.
När denna varningslampa blinkar, betyder inte detta att det finns
ett fel på bilen, utan är en varning till kunden att bilen kräver ett
vanligt oljebyte.
Kom ihåg att motoroljan förbrukas snabbare om:
❍Bilen mest körs i stadstrafik vilket gör att partikelfiltret måste
regenereras oftare.
❍Bilen mest körs korta sträckor, vilket medför att motorn ald-
rig når sin maxtemperatur.
❍Regenereringen avbryts ofta, vilket anges genom att parti-
kelfiltrets varningslampa tänds.
Om varningslampan tänds, ska den försämrade
motoroljan bytas ut så snart som möjligt och inte
mer än 500 km efter det att lampan först tändes.
Underlåtenhet att följa information som anges ovan kan
orsaka allvarliga skador på motorn och göra så att till-
verkarens garanti upphör att gälla. Kom ihåg att den
blinkande varningslampan inte säger något om mäng-
den motorolja, vilket innebär att det absolut inte är nöd-
vändigt att tillsätta mer olja om varningslampan blinkar.

11
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

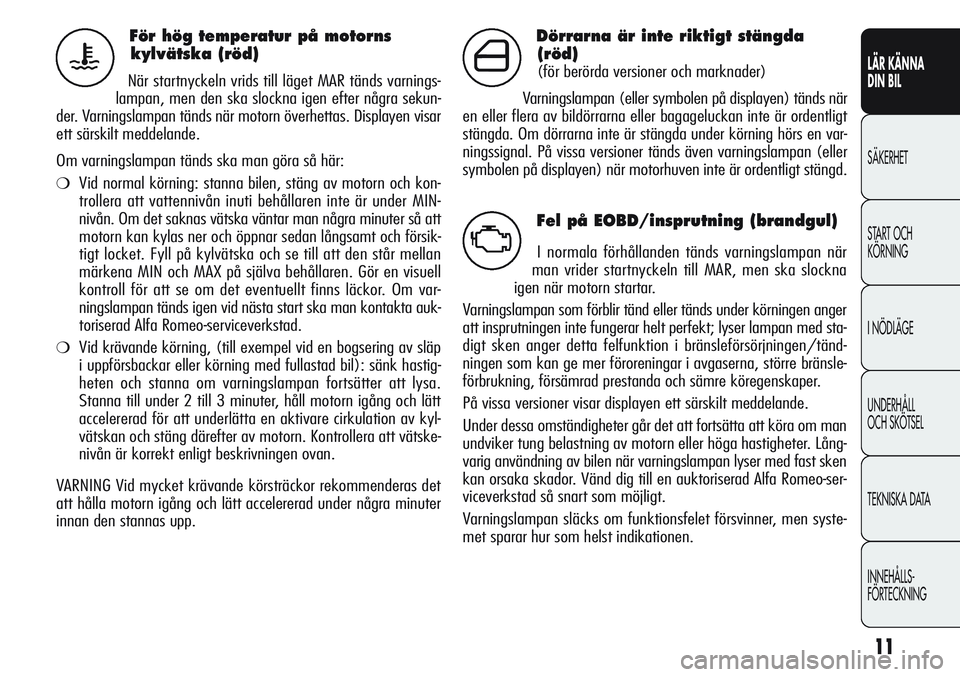

För hög temperatur på motorns
kylvätska (röd)
När startnyckeln vrids till läget MAR tänds varnings-
lampan, men den ska slockna igen efter några sekun-
der. Varningslampan tänds när motorn överhettas. Displayen visar
ett särskilt meddelande.
Om varningslampan tänds ska man göra så här:
❍Vid normal körning: stanna bilen, stäng av motorn och kon-
trollera att vattennivån inuti behållaren inte är under MIN-
nivån. Om det saknas vätska väntar man några minuter så att
motorn kan kylas ner och öppnar sedan långsamt och försik-
tigt locket. Fyll på kylvätska och se till att den står mellan
märkena MIN och MAX på själva behållaren. Gör en visuell
kontroll för att se om det eventuellt finns läckor. Om var-
ningslampan tänds igen vid nästa start ska man kontakta auk-
toriserad Alfa Romeo-serviceverkstad.
❍Vid krävande körning, (till exempel vid en bogsering av släp
i uppförsbackar eller körning med fullastad bil): sänk hastig-
heten och stanna om varningslampan fortsätter att lysa.
Stanna till under 2 till 3 minuter, håll motorn igång och lätt
accelererad för att underlätta en aktivare cirkulation av kyl-
vätskan och stäng därefter av motorn. Kontrollera att vätske-
nivån är korrekt enligt beskrivningen ovan.
VARNING Vid mycket krävande körsträckor rekommenderas det
att hålla motorn igång och lätt accelererad under några minuter
innan den stannas upp.
u
Dörrarna är inte riktigt stängda
(röd)
(för berörda versioner och marknader)
Varningslampan (eller symbolen på displayen) tänds när
en eller flera av bildörrarna eller bagageluckan inte är ordentligt
stängda. Om dörrarna inte är stängda under körning hörs en var-
ningssignal. På vissa versioner tänds även varningslampan (eller
symbolen på displayen) när motorhuven inte är ordentligt stängd.´
Fel på EOBD/insprutning (brandgul)
I normala förhållanden tänds varningslampan när
man vrider startnyckeln till MAR, men ska slockna
igen när motorn startar.
Varningslampan som förblir tänd eller tänds under körningen anger
att insprutningen inte fungerar helt perfekt; lyser lampan med sta-
digt sken anger detta felfunktion i bränsleförsörjningen/tänd -
ningen som kan ge mer föroreningar i avgaserna, större bränsle-
förbrukning, försämrad prestanda och sämre köregenskaper.
På vissa versioner visar displayen ett särskilt meddelande.
Under dessa omständigheter går det att fortsätta att köra om man
undviker tung belastning av motorn eller höga hastigheter. Lång-
varig användning av bilen när varningslampan lyser med fast sken
kan orsaka skador. Vänd dig till en auktoriserad Alfa Romeo-ser-
viceverkstad så snart som möjligt.
Varningslampan släcks om funktionsfelet försvinner, men syste-
met sparar hur som helst indikationen.U

12
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

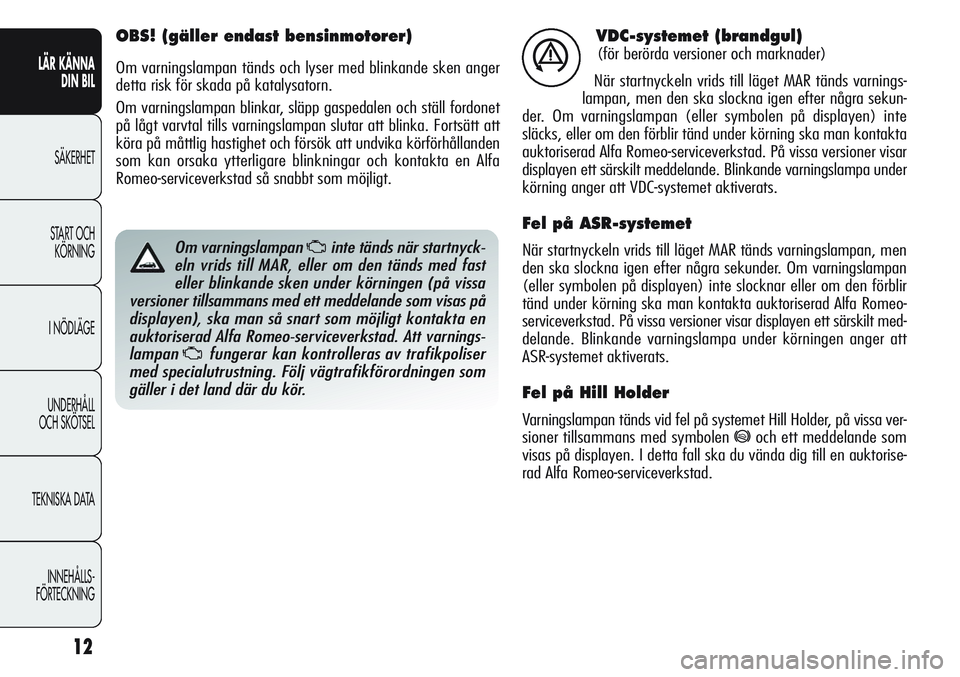

VDC-systemet (brandgul)
(för berörda versioner och marknader)
När startnyckeln vrids till läget MAR tänds varnings-
lampan, men den ska slockna igen efter några sekun-
der. Om varningslampan (eller symbolen på displayen) inte
släcks, eller om den förblir tänd under körning ska man kontakta
auktoriserad Alfa Romeo-serviceverkstad. På vissa versioner visar
displayen ett särskilt meddelande. Blinkande varningslampa under
körning anger att VDC-systemet aktiverats.
Fel på ASR-systemet
När startnyckeln vrids till läget MAR tänds varningslampan, men
den ska slockna igen efter några sekunder. Om varningslampan
(eller symbolen på displayen) inte slocknar eller om den förblir
tänd under körning ska man kontakta auktoriserad Alfa Romeo-
serviceverkstad. På vissa versioner visar displayen ett särskilt med-
delande. Blinkande varningslampa under körningen anger att
ASR-systemet aktiverats.
Fel på Hill Holder
Varningslampan tänds vid fel på systemet Hill Holder, på vissa ver-
sioner tillsammans med symbolen
*och ett meddelande som
visas på displayen. I detta fall ska du vända dig till en auktorise-
rad Alfa Romeo-serviceverkstad.
á
OBS! (gäller endast bensinmotorer)
Om varningslampan tänds och lyser med blinkande sken anger
detta risk för skada på katalysatorn.
Om varningslampan blinkar, släpp gaspedalen och ställ fordonet
på lågt varvtal tills varningslampan slutar att blinka. Fortsätt att
köra på måttlig hastighet och försök att undvika körförhållanden
som kan orsaka ytterligare blinkningar och kontakta en Alfa
Romeo-serviceverkstad så snabbt som möjligt.
Om varningslampan Uinte tänds när startnyck-
eln vrids till MAR, eller om den tänds med fast
eller blinkande sken under körningen (på vissa
versioner tillsammans med ett meddelande som visas på
displayen), ska man så snart som möjligt kontakta en
auktoriserad Alfa Romeo-serviceverkstad. Att varnings-
lampan
Ufungerar kan kontrolleras av trafikpoliser
med specialutrustning. Följ vägtrafikförordningen som
gäller i det land där du kör.
