2012 Alfa Romeo Giulietta Drift- och underhållshandbok (in Swedish)

13
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

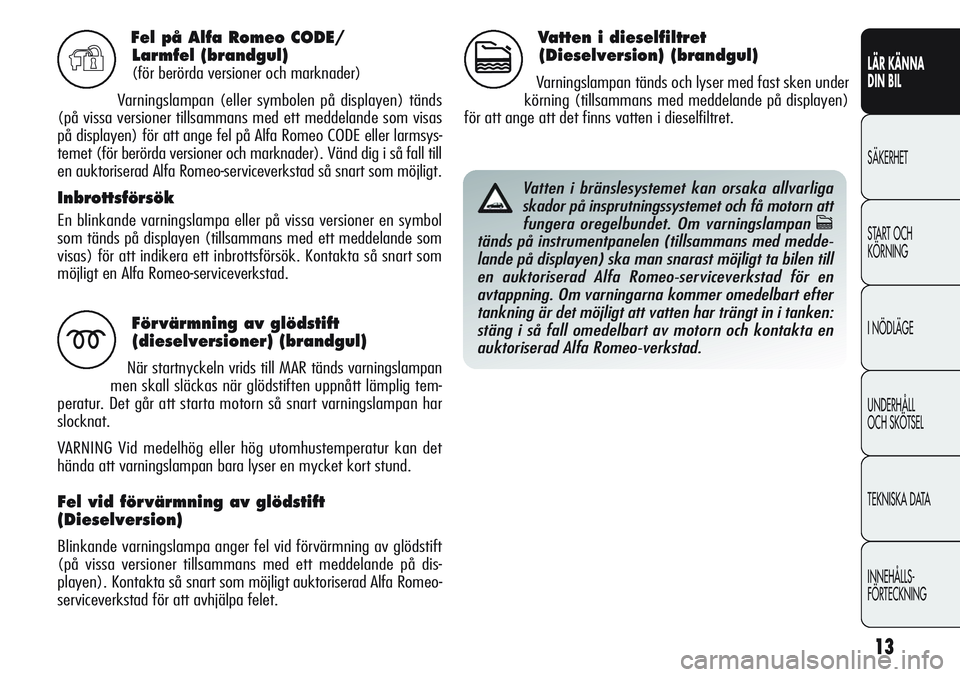

Fel på Alfa Romeo CODE/
Larmfel (brandgul)
(för berörda versioner och marknader)
Varningslampan (eller symbolen på displayen) tänds
(på vissa versioner tillsammans med ett meddelande som visas
på displayen) för att ange fel på Alfa Romeo CODE eller larmsys-
temet (för berörda versioner och marknader). Vänd dig i så fall till
en auktoriserad Alfa Romeo-serviceverkstad så snart som möjligt.
Inbrottsförsök
En blinkande varningslampa eller på vissa versioner en symbol
som tänds på displayen (tillsammans med ett meddelande som
visas) för att indikera ett inbrottsförsök. Kontakta så snart som
möjligt en Alfa Romeo-serviceverkstad.
Y
För värmning av glödstift
(dieselversioner) (brandgul)
När startnyckeln vrids till MAR tänds varningslampan
men skall släckas när glödstiften uppnått lämplig tem-
peratur. Det går att starta motorn så snart varningslampan har
slocknat.
VARNING Vid medelhög eller hög utomhustemperatur kan det
hända att varningslampan bara lyser en mycket kort stund.
Fel vid för värmning av glödstift
(Dieselversion)
Blinkande varningslampa anger fel vid förvärmning av glödstift
(på vissa versioner tillsammans med ett meddelande på dis-
playen). Kontakta så snart som möjligt auktoriserad Alfa Romeo-
serviceverkstad för att avhjälpa felet.
m
Vatten i dieselfiltret
(Dieselversion) (brandgul)
Varningslampan tänds och lyser med fast sken under
körning (tillsammans med meddelande på displayen)
för att ange att det finns vatten i dieselfiltret.c
Vatten i bränslesystemet kan orsaka allvarliga
skador på insprutningssystemet och få motorn att
fungera oregelbundet. Om varningslampan
c
tänds på instrumentpanelen (tillsammans med medde-
lande på displayen) ska man snarast möjligt ta bilen till
en auktoriserad Alfa Romeo-serviceverkstad för en
avtappning. Om varningarna kommer omedelbart efter
tankning är det möjligt att vatten har trängt in i tanken:
stäng i så fall omedelbart av motorn och kontakta en
auktoriserad Alfa Romeo-verkstad.

14
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

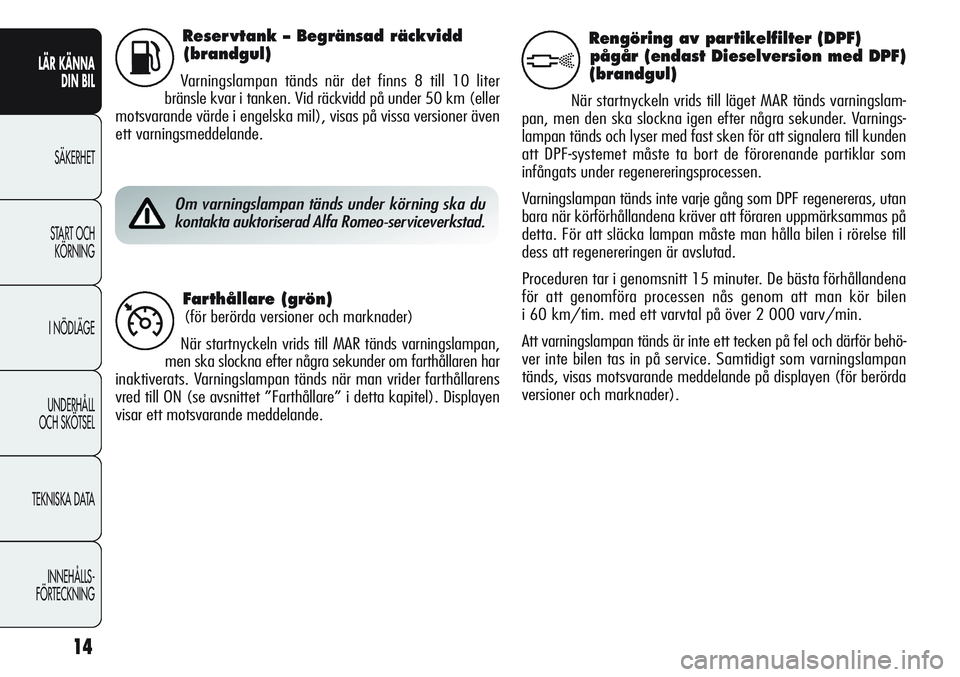

Reser vtank – Begränsad räckvidd
(brandgul)
Varningslampan tänds när det finns 8 till 10 liter
bränsle kvar i tanken. Vid räckvidd på under 50 km (eller
motsvarande värde i engelska mil), visas på vissa versioner även
ett varningsmeddelande.K
Om varningslampan tänds under körning ska du
kontakta auktoriserad Alfa Romeo-serviceverkstad.
Farthållare (grön)
(för berörda versioner och marknader)
När startnyckeln vrids till MAR tänds varningslampan,
men ska slockna efter några sekunder om farthållaren har
inaktiverats. Varningslampan tänds när man vrider farthållarens
vred till ON (se avsnittet ”Farthållare” i detta kapitel). Displayen
visar ett motsvarande meddelande.Ü
Rengöring av partikelfilter (DPF)
pågår (endast Dieselversion med DPF)
(brandgul)
När startnyckeln vrids till läget MAR tänds varningslam-
pan, men den ska slockna igen efter några sekunder. Varnings-
lampan tänds och lyser med fast sken för att signalera till kunden
att DPF-systemet måste ta bort de förorenande partiklar som
infångats under regenereringsprocessen.
Varningslampan tänds inte varje gång som DPF regenereras, utan
bara när körförhållandena kräver att föraren uppmärksammas på
detta. För att släcka lampan måste man hålla bilen i rörelse till
dess att regenereringen är avslutad.
Proceduren tar i genomsnitt 15 minuter. De bästa förhållandena
för att genomföra processen nås genom att man kör bilen
i 60 km/tim. med ett varvtal på över 2 000 varv/min.
Att varningslampan tänds är inte ett tecken på fel och därför behö-
ver inte bilen tas in på service. Samtidigt som varningslampan
tänds, visas motsvarande meddelande på displayen (för berörda
versioner och marknader).
h

15
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING
Överskriden maxhastighet
(röd lampa)
(för berörda versioner och marknader)
Varningslampan (för berörda versioner och marknader)
tänds när hastigheten är högre än 120 km/tim.
På vissa versioner visas ett meddelande och en symbol på dis-
playen och hörs en ljudsignal när bilen kör fortare än den has-
tighetsgräns ( t.ex. 120 km/tim.) som ställts in i Inställnings-
menyn.X
Körhastigheten ska alltid anpassas till den aktu-
ella trafiksituationen, väderleken och uppfylla
kraven i den gällande vägtrafikförordningen.
Observera att det går att stänga av motorn även om
varningslampan för partikelfiltret lyser, men också att
frekventa avbrott av regenereringsprocessen kan leda
till att motoroljan förbrukas snabbare. Därför bör man
vänta till dess att varningslampan släcks innan man
stänger av motorn enligt indikationerna som anges
ovan. Vi avråder från att låta regenereringen av parti-
kelfiltret slutföras med stillastående bil.Allmänt fel (brandgul)
(för berörda versioner och marknader)
Varningslampan tänds vid följande händelser. Kontakta
då så snart som möjligt en auktoriserad Alfa Romeo-ser-
viceverkstad för att avhjälpa felet.
Funktionsfel externa ljus
Se beskrivningen för varningslampa 6.
Fel på stoppljusen
Se beskrivningen för ”Fel på stoppljusen”.
Bränslelås
Varningslampan tänds när tröghetsbrytaren stänger av bränsle-
tillförseln. Displayen visar ett särskilt meddelande.
Fel på Start&Stop
(för berörda versioner och marknader)
Varningslampan tänds när ett funktionsfel upptäcks på Start&Stop-
systemet.
Fel på regnsensorn
(för berörda versioner och marknader)
Varningslampan tänds när ett funktionsfel upptäcks på regnsen-
sorn.
è

16
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

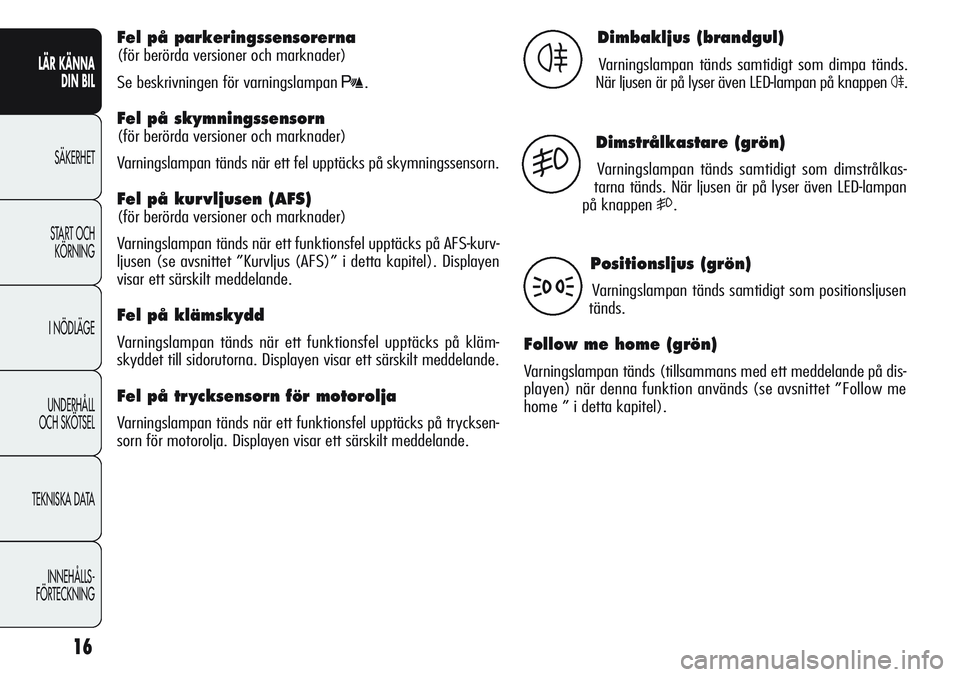

Fel på parkeringssensorerna
(för berörda versioner och marknader)
Se beskrivningen för varningslampan
t.
Fel på skymningssensorn
(för berörda versioner och marknader)
Varningslampan tänds när ett fel upptäcks på skymningssensorn.
Fel på kur vljusen (AFS)
(för berörda versioner och marknader)
Varningslampan tänds när ett funktionsfel upptäcks på AFS-kurv-
ljusen (se avsnittet ”Kurvljus (AFS)” i detta kapitel). Displayen
visar ett särskilt meddelande.
Fel på klämskydd
Varningslampan tänds när ett funktionsfel upptäcks på kläm-
skyddet till sidorutorna. Displayen visar ett särskilt meddelande.
Fel på tr ycksensorn för motorolja
Varningslampan tänds när ett funktionsfel upptäcks på trycksen-
sorn för motorolja. Displayen visar ett särskilt meddelande.
Dimbakljus (brandgul)
Varningslampan tänds samtidigt som dimpa tänds.
När ljusen är på lyser även LED-lampan på knappen
4.4
Dimstrålkastare (grön)
Varningslampan tänds samtidigt som dimstrålkas-
tarna tänds. När ljusen är på lyser även LED-lampan
på knappen
5.
5
Positionsljus (grön)
Varningslampan tänds samtidigt som positionsljusen
tänds.
Follow me home (grön)
Varningslampan tänds (tillsammans med ett meddelande på dis-
playen) när denna funktion används (se avsnittet ”Follow me
home ” i detta kapitel).
3

17
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING
Halvljus (grön)
Varningslampan tänds samtidigt som halvljuset tänds.2U
Helljus (blå)
Varningslampan tänds samtidigt som helljuset tänds.1
Vänster körriktningsvisare (grön)
Varningslampan tänds när spaken för körriktningsvi-
sarna förs nedåt samtidigt som knappen för varnings-
blinkers trycks in.
Höger körriktningsvisare (grön)
Varningslampan tänds när spaken för körriktningsvi-
sarna förs uppåt samtidigt som knappen för varnings-
blinkers trycks in.
R
E
Aktivering/avaktivering
av Start&Stop-systemet
(för berörda versioner och marknader)
Fel på Start&Stop-systemet
Aktivering av Start&Stop-systemet
Aktiveringen av Start&Stop-systemet signaleras av ett medde-
lande på displayen.
I detta läge är LED-lampan släckt som sitter på knappen
Tpå
instrumentpanelen (se avsnittet ”Systemet Start&Stop” i detta
kapitel).
Avaktivering av Start&Stop-systemet
❍Versioner med flerfunktionsdisplay: avaktiveringen av
Start&Stop-systemet markeras av ett meddelande på dis-
playen.
❍Versioner med inställbar flerfunktionsdisplay: avaktiveringen
av Start&Stop-systemet markeras med symbolen
T+ med-
delande på displayen.
När systemet är avaktiverat lyser LED-lampan som sitter på knap-
pen
T.
Fel på Start&Stop-systemet
Om det är fel på Start&Stop lyser symbolen U(versioner med
flerfunktionsdisplay) eller
j(versioner med inställbar multifunk-
tionsdisplay) med blinkande sken på displayen. Kontakta i detta
fall en auktoriserad Alfa Romeo-serviceverkstad. Displayen visar
ett särskilt meddelande.

Öppen bagagelucka
På vissa versioner visas ett meddelande + symbol på
displayen när bagageluckan är öppen.
18
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

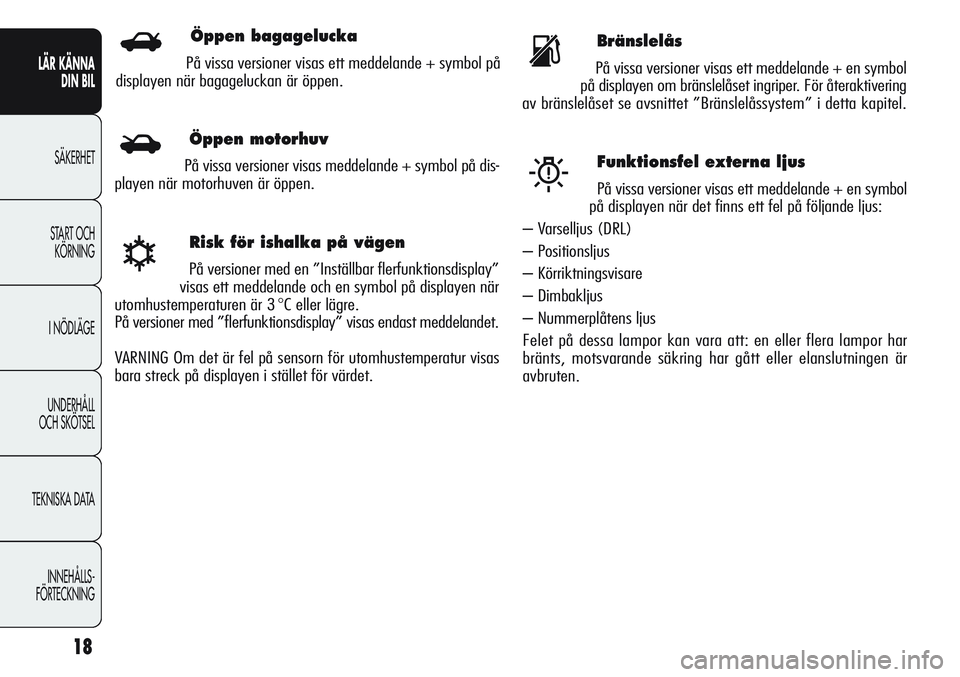

Risk för ishalka på vägen
På versioner med en ”Inställbar flerfunktionsdisplay”
visas ett meddelande och en symbol på displayen när
utomhustemperaturen är 3
°C eller lägre.
På versioner med ”flerfunktionsdisplay” visas endast meddelandet.
VARNING Om det är fel på sensorn för utomhustemperatur visas
bara streck på displayen i stället för värdet.
√
Bränslelås
På vissa versioner visas ett meddelande + en symbol
på displayen om bränslelåset ingriper. För återaktivering
av bränslelåset se avsnittet ”Bränslelåssystem” i detta kapitel.s
Funktionsfel externa ljus
På vissa versioner visas ett meddelande + en symbol
på displayen när det finns ett fel på följande ljus:
– Varselljus (DRL)
– Positionsljus
– Körriktningsvisare
– Dimbakljus
– Nummerplåtens ljus
Felet på dessa lampor kan vara att: en eller flera lampor har
bränts, motsvarande säkring har gått eller elanslutningen är
avbruten.W
R
Öppen motorhuv
På vissa versioner visas meddelande + symbol på dis-
playen när motorhuven är öppen.
S

19
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING
Fel på skymningssensorn
(för berörda versioner och marknader)
På vissa versioner visas ett meddelande + symbol på
displayen om det blir fel på skymningssensorn.1
Fel på parkeringssensorn
(för berörda versioner och marknader)
På vissa versioner visas meddelande + symbol på dis-
playen när det finns ett fel på parkeringssensorn.
Fel på regnsensorn
(för berörda versioner och marknader)
På vissa versioner visas meddelande + symbol på dis-
playen när det finns ett fel på regnsensorn.u
t
Fel på stoppljusen
På vissa versioner visas ett meddelande + symbol på
displayen när ett fel på följande ljus detekteras: Felet
kan bero på att lampan har bränts, att motsvarande skyddssäk-
ring har gått eller att elanslutningen har avbrutits.TVisning av aktuellt körprogram
(system ”Alfa DNA”)
(för berörda versioner och marknader)
På versioner försedda med ”Inställbar flerfunktionsdisplay” visas
ett meddelande + symbol för inställt körprogram: ”DYNAMIC”,
”NORMAL” eller ”ALL WEATHER”. När ett av körprogrammen inte
kan användas anges detta också med ett displaymeddelande.
På versioner försedda med ”Flerfunktionsdisplay” visas istället en
bokstav (d eller a) beroende på valt körprogram, samt ett särskilt
meddelande.

20
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING
DISPLAY
Bilen kan vara utrustad med en flerfunktionsdisplay/ inställbar
flerfunktionsdisplay som kan ge användbar information under kör-
ningen, alltefter de inställningar man gjort.
Om man tar ut startnyckeln ur tändningslåset och öppnar/stänger
en dörr visar displayen i några sekunder tiden och totalt antal
körda kilometer (eller engelska mil).
STANDARDSKÄRM FÖR
FLERFUNKTIONSDISPLAY fig. 6
På displayen visas följande:
A. Datum
B. Vägmätare (visar kilometer eller engelska mil som bilen körts)
C. Körprogram som valts genom ”Alfa DNA” (Kontrollsystem för
bilens dynamik) (för berörda versioner och marknader)
– d = Dynamic
– n = Normal
– a = All Weather
D. Klocka (visas alltid, även med startnyckeln utdragen och
framdörrarna stängda)
E. Indikation för Start&Stop-funktionen (för berörda versioner
och marknader)
F. Utomhustemperatur
G Växelindikator (indikation av växelbyte) (för berörda versio-
ner och marknader)
H. Strålkastarinställning (endast med tända halvljus).
fig. 6A0K1222g
