2012 Alfa Romeo Giulietta stop start

3
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING
LÄR KÄNNA DIN BIL
1. Fast ventil till sidorutorna – 2. Juster- och inställbara ventiler – 3. Spak för utvändiga ljus – 4. Instrumentpanel – 5. Spak för vindrute-
torkare/bakrutetorkare/färddator – 6. Övre inställbara ventiler – 7. Display för radionavigator (för berörda versioner och marknader)
8. Nödljus – 9. Airbag passagerare fram – 10. Handskfack – 11. Inställbara mittventiler – 12. Bilradio (för berörda versioner och mark-
nader) – 13. Reglage för värme /ventilation/klimatanläggning – 14. Växelspak – 15. ”Alfa DNA”-system – 16. Reglage: dimstrålkastare/
dimbakljus, Start&Stop-system (för berörda versioner och marknader), dörrlås, aktivering/deaktivering kurvljus (AFS) (för berörda versioner
och marknader) – 17. Tändningslås – 18. Airbag fram förare – 19. Farthållarspak (för berörda versioner och marknader) – 20. Knapp för
strålkastarinställning (för berörda versioner och marknader) och Inställningsmeny.
A0K0074mfig. 1
INSTRUMENTPANEL
Vilka kontroller, instrument och indikatorer som ingår och var de sitter kan variera alltefter modell.

15
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING
Överskriden maxhastighet
(röd lampa)
(för berörda versioner och marknader)
Varningslampan (för berörda versioner och marknader)
tänds när hastigheten är högre än 120 km/tim.
På vissa versioner visas ett meddelande och en symbol på dis-
playen och hörs en ljudsignal när bilen kör fortare än den has-
tighetsgräns ( t.ex. 120 km/tim.) som ställts in i Inställnings-
menyn.X
Körhastigheten ska alltid anpassas till den aktu-
ella trafiksituationen, väderleken och uppfylla
kraven i den gällande vägtrafikförordningen.
Observera att det går att stänga av motorn även om
varningslampan för partikelfiltret lyser, men också att
frekventa avbrott av regenereringsprocessen kan leda
till att motoroljan förbrukas snabbare. Därför bör man
vänta till dess att varningslampan släcks innan man
stänger av motorn enligt indikationerna som anges
ovan. Vi avråder från att låta regenereringen av parti-
kelfiltret slutföras med stillastående bil.Allmänt fel (brandgul)
(för berörda versioner och marknader)
Varningslampan tänds vid följande händelser. Kontakta
då så snart som möjligt en auktoriserad Alfa Romeo-ser-
viceverkstad för att avhjälpa felet.
Funktionsfel externa ljus
Se beskrivningen för varningslampa 6.
Fel på stoppljusen
Se beskrivningen för ”Fel på stoppljusen”.
Bränslelås
Varningslampan tänds när tröghetsbrytaren stänger av bränsle-
tillförseln. Displayen visar ett särskilt meddelande.
Fel på Start&Stop
(för berörda versioner och marknader)
Varningslampan tänds när ett funktionsfel upptäcks på Start&Stop-
systemet.
Fel på regnsensorn
(för berörda versioner och marknader)
Varningslampan tänds när ett funktionsfel upptäcks på regnsen-
sorn.
è

17
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING
Halvljus (grön)
Varningslampan tänds samtidigt som halvljuset tänds.2U
Helljus (blå)
Varningslampan tänds samtidigt som helljuset tänds.1
Vänster körriktningsvisare (grön)
Varningslampan tänds när spaken för körriktningsvi-
sarna förs nedåt samtidigt som knappen för varnings-
blinkers trycks in.
Höger körriktningsvisare (grön)
Varningslampan tänds när spaken för körriktningsvi-
sarna förs uppåt samtidigt som knappen för varnings-
blinkers trycks in.
R
E
Aktivering/avaktivering
av Start&Stop-systemet
(för berörda versioner och marknader)
Fel på Start&Stop-systemet
Aktivering av Start&Stop-systemet
Aktiveringen av Start&Stop-systemet signaleras av ett medde-
lande på displayen.
I detta läge är LED-lampan släckt som sitter på knappen
Tpå
instrumentpanelen (se avsnittet ”Systemet Start&Stop” i detta
kapitel).
Avaktivering av Start&Stop-systemet
❍Versioner med flerfunktionsdisplay: avaktiveringen av
Start&Stop-systemet markeras av ett meddelande på dis-
playen.
❍Versioner med inställbar flerfunktionsdisplay: avaktiveringen
av Start&Stop-systemet markeras med symbolen
T+ med-
delande på displayen.
När systemet är avaktiverat lyser LED-lampan som sitter på knap-
pen
T.
Fel på Start&Stop-systemet
Om det är fel på Start&Stop lyser symbolen U(versioner med
flerfunktionsdisplay) eller
j(versioner med inställbar multifunk-
tionsdisplay) med blinkande sken på displayen. Kontakta i detta
fall en auktoriserad Alfa Romeo-serviceverkstad. Displayen visar
ett särskilt meddelande.

19
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING
Fel på skymningssensorn
(för berörda versioner och marknader)
På vissa versioner visas ett meddelande + symbol på
displayen om det blir fel på skymningssensorn.1
Fel på parkeringssensorn
(för berörda versioner och marknader)
På vissa versioner visas meddelande + symbol på dis-
playen när det finns ett fel på parkeringssensorn.
Fel på regnsensorn
(för berörda versioner och marknader)
På vissa versioner visas meddelande + symbol på dis-
playen när det finns ett fel på regnsensorn.u
t
Fel på stoppljusen
På vissa versioner visas ett meddelande + symbol på
displayen när ett fel på följande ljus detekteras: Felet
kan bero på att lampan har bränts, att motsvarande skyddssäk-
ring har gått eller att elanslutningen har avbrutits.TVisning av aktuellt körprogram
(system ”Alfa DNA”)
(för berörda versioner och marknader)
På versioner försedda med ”Inställbar flerfunktionsdisplay” visas
ett meddelande + symbol för inställt körprogram: ”DYNAMIC”,
”NORMAL” eller ”ALL WEATHER”. När ett av körprogrammen inte
kan användas anges detta också med ett displaymeddelande.
På versioner försedda med ”Flerfunktionsdisplay” visas istället en
bokstav (d eller a) beroende på valt körprogram, samt ett särskilt
meddelande.

20
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING
DISPLAY
Bilen kan vara utrustad med en flerfunktionsdisplay/ inställbar
flerfunktionsdisplay som kan ge användbar information under kör-
ningen, alltefter de inställningar man gjort.
Om man tar ut startnyckeln ur tändningslåset och öppnar/stänger
en dörr visar displayen i några sekunder tiden och totalt antal
körda kilometer (eller engelska mil).
STANDARDSKÄRM FÖR
FLERFUNKTIONSDISPLAY fig. 6
På displayen visas följande:
A. Datum
B. Vägmätare (visar kilometer eller engelska mil som bilen körts)
C. Körprogram som valts genom ”Alfa DNA” (Kontrollsystem för
bilens dynamik) (för berörda versioner och marknader)
– d = Dynamic
– n = Normal
– a = All Weather
D. Klocka (visas alltid, även med startnyckeln utdragen och
framdörrarna stängda)
E. Indikation för Start&Stop-funktionen (för berörda versioner
och marknader)
F. Utomhustemperatur
G Växelindikator (indikation av växelbyte) (för berörda versio-
ner och marknader)
H. Strålkastarinställning (endast med tända halvljus).
fig. 6A0K1222g

21
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING
STANDARDSKÄRM FÖR INSTÄLLBAR
FLERFUNKTIONSDISPLAY fig. 7
På displayen visas följande:
A. Tid
B. Kilometrar (eller engelska mil) som delvis har körts
C. Vägmätare (visar kilometer/engelska mil som körts)
D. Indikationer om bilens status (t.ex. öppna dörrar, halt väglag
osv.)/Indikation om Start&Stop-funktionen (för berörda ver-
sioner och marknader)/Växelindikator (indikation för väx-
ling) (för berörda versioner och marknader)
E. Strålkastarinställning (endast med halvljuset på)
F. UtomhustemperaturPå vissa versioner visas turbotrycket på displayen fig. 8 i körpro-
grammet ”DYNAMIC” (se avsnittet ”Alfa DNA” i detta kapitel).
fig. 7A0K0005mfig. 8A0K0006m

40
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

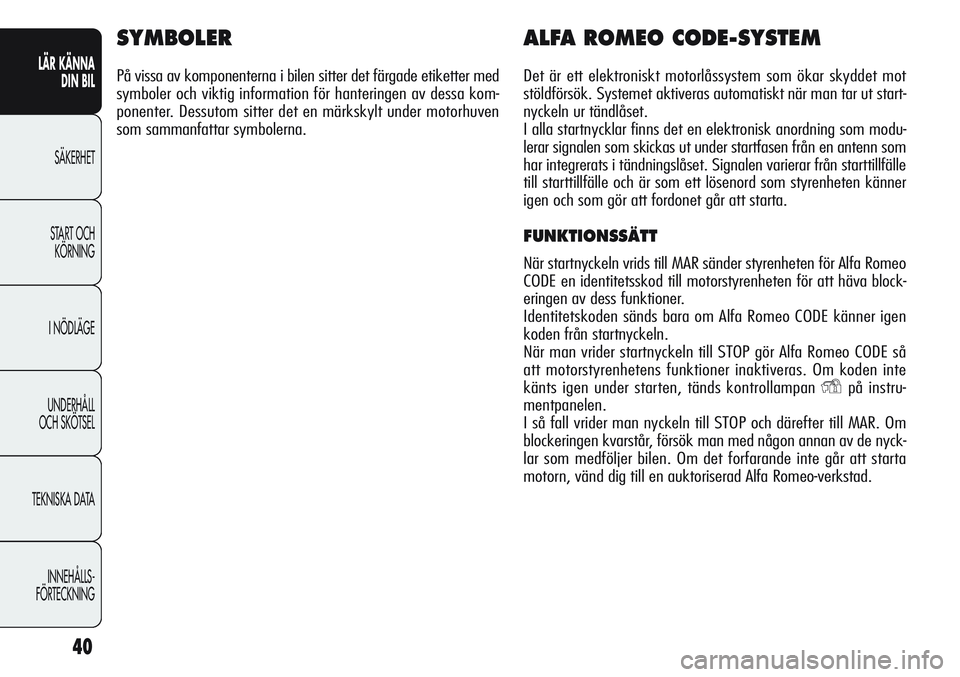

SYMBOLER
På vissa av komponenterna i bilen sitter det färgade etiketter med
symboler och viktig information för hanteringen av dessa kom-
ponenter. Dessutom sitter det en märkskylt under motorhuven
som sammanfattar symbolerna.
ALFA ROMEO CODE-SYSTEM
Det är ett elektroniskt motorlåssystem som ökar skyddet mot
stöldförsök. Systemet aktiveras automatiskt när man tar ut start-
nyckeln ur tändlåset.
I alla startnycklar finns det en elektronisk anordning som modu-
lerar signalen som skickas ut under startfasen från en antenn som
har integrerats i tändningslåset. Signalen varierar från starttillfälle
till starttillfälle och är som ett lösenord som styrenheten känner
igen och som gör att fordonet går att starta.
FUNKTIONSSÄTT
När startnyckeln vrids till MAR sänder styrenheten för Alfa Romeo
CODE en identitetsskod till motorstyrenheten för att häva block-
eringen av dess funktioner.
Identitetskoden sänds bara om Alfa Romeo CODE känner igen
koden från startnyckeln.
När man vrider startnyckeln till STOP gör Alfa Romeo CODE så
att motorstyrenhetens funktioner inaktiveras. Om koden inte
känts igen under starten, tänds kontrollampan
Ypå instru-
mentpanelen.
I så fall vrider man nyckeln till STOP och därefter till MAR. Om
blockeringen kvarstår, försök man med någon annan av de nyck-
lar som medföljer bilen. Om det forfarande inte går att starta
motorn, vänd dig till en auktoriserad Alfa Romeo-verkstad.

47
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING
LARM(för berörda versioner och marknader)
UTLÖSNING AV LARMET
Larm utlöses i de följande fallen:
❍Obehörig öppning av dörrar/motorhuv/bagagelucka (peri-
meterskydd).
❍Obehörig aktivering av tändningslåset (startnyckeln vrids till
MAR).
❍Batterikablarna skärs av.
❍Rörelser detekteras inuti passagerarutrymmet (volymetriskt
skydd).
❍Onormalt lyft/lutning av bilen (för berörda versioner och
marknader).
Larmet omfattar en ljudsignal och en ljussignal (körriktningsvi-
sarna blinkar under några sekunder). Den exakta utformningen
av larmsystemet kan variera på olika marknader. Efter ett visst
antal upprepningar av ljud- och ljussignaler återgår systemet till
normalläge.
VARNING Motorspärren garanteras av Alfa Romeo CODE, som
aktiveras automatiskt när nyckeln avlägsnas från tändningslåset.
VARNING Larmet motsvarar gällande förordningar i de olika län-
derna.
AKTIVERING AV LARM
Se till att dörrar och baklucka är stängda, att startnyckeln står på
STOP eller är uttagen och rikta nyckeln med fjärrkontroll mot bilen
och tryck och släpp sedan knappen
Á. Förutom för vissa mark-
nader, avges en ljussignal och en ljudsignal och dörrlåset aktive-
ras.
Innan larmet sätts på utför systemet en självdiagnos: om det upp-
täckts fel i larmsystemet hörs en ljudsignal och/eller tänds en
LED-lampa på instrumentpanelen.
Om det efter det första larmet med ljud och ljus på instrument-
panelen kommer ett andra larm ska man inom 4 sekunder avak-
tivera detta genom att trycka på
Ë, kontrollera att dörrar, motor-
huv och bagagelucka är ordentligt stängda och sedan återaktivera
systemet genom att trycka på
Á.
Om larmet avger en ljudsignal även när dörrarna, motorhuv och
bagagelucka är riktigt stängda, betyder det att det finns ett fel
larmsystemet. Se till att kontakta auktoriserad Alfa Romeo-ser-
viceverkstad.
AUTOMATISK AKTIVERING AV LARMET
(berörda versioner och marknader)
Om larmet inte har aktiverats med fjärrkontrollen, kommer lar-
met att aktiveras automatiskt efter cirka 30 sekunder från att du
har ställt tändningsnyckeln på STOP och för sista gången öppnat
och därefter stängt en av dörrarna eller bagageluckan. Detta till-
stånd markeras av att lysdioden ovanför knapp A - Fig. 20 börjar
blinka och av de signaleringar som beskrivs ovan.
Tryck på knappen
Ëpå fjärrkontrollen för att inaktivera larmet.
Den automatiska aktiveringen av larmet sker även när man
stänger dörrarna genom att vrida metallinlägget på nyckeln i
nyckelhålet på förarsidan. När systemet har aktiverats automati-
skt låses inte dörrarna.
