2012 Alfa Romeo Giulietta Drift- och underhållshandbok (in Swedish)

125
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING
fig. 88aA0K0059m

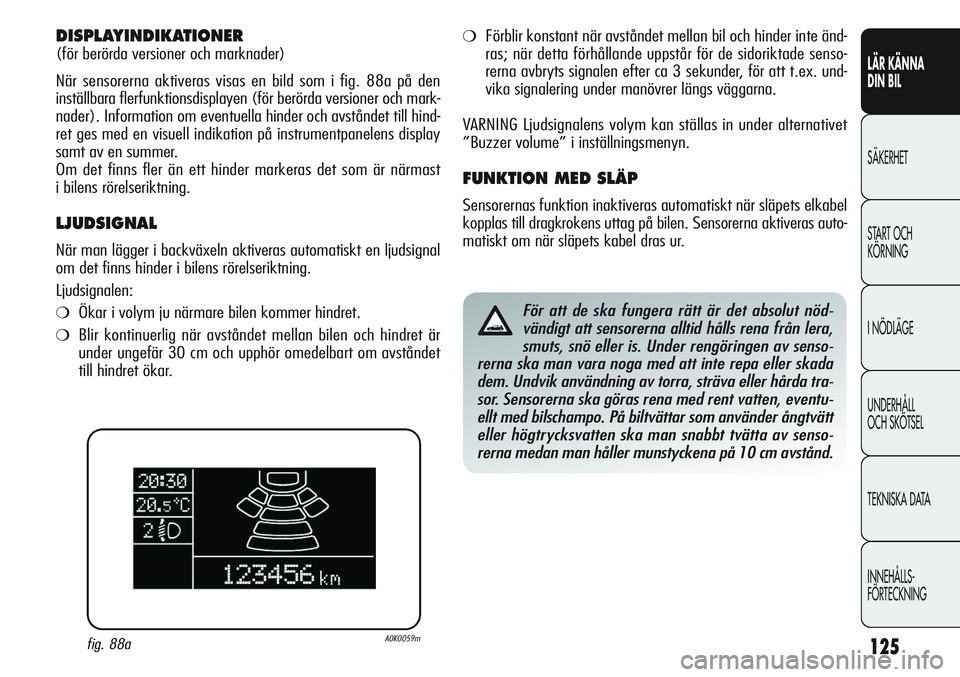

DISPLAYINDIKATIONER
(för berörda versioner och marknader)
När sensorerna aktiveras visas en bild som i fig. 88a på den
inställbara flerfunktionsdisplayen (för berörda versioner och mark-
nader). Information om eventuella hinder och avståndet till hind-
ret ges med en visuell indikation på instrumentpanelens display
samt av en summer.
Om det finns fler än ett hinder markeras det som är närmast
i bilens rörelseriktning.
LJUDSIGNAL
När man lägger i backväxeln aktiveras automatiskt en ljudsignal
om det finns hinder i bilens rörelseriktning.
Ljudsignalen:
❍Ökar i volym ju närmare bilen kommer hindret.
❍Blir kontinuerlig när avståndet mellan bilen och hindret är
under ungefär 30 cm och upphör omedelbart om avståndet
till hindret ökar.
❍Förblir konstant när avståndet mellan bil och hinder inte änd-
ras; när detta förhållande uppstår för de sidoriktade senso-
rerna avbryts signalen efter ca 3 sekunder, för att t.ex. und-
vika signalering under manövrer längs väggarna.
VARNING Ljudsignalens volym kan ställas in under alternativet
”Buzzer volume” i inställningsmenyn.
FUNKTION MED SLÄP
Sensorernas funktion inaktiveras automatiskt när släpets elkabel
kopplas till dragkrokens uttag på bilen. Sensorerna aktiveras auto-
matiskt om när släpets kabel dras ur.
För att de ska fungera rätt är det absolut nöd-
vändigt att sensorerna alltid hålls rena från lera,
smuts, snö eller is. Under rengöringen av senso-
rerna ska man vara noga med att inte repa eller skada
dem. Undvik användning av torra, sträva eller hårda tra-
sor. Sensorerna ska göras rena med rent vatten, eventu-
ellt med bilschampo. På biltvättar som använder ångtvätt
eller högtrycksvatten ska man snabbt tvätta av senso-
rerna medan man håller munstyckena på 10 cm avstånd.

126
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

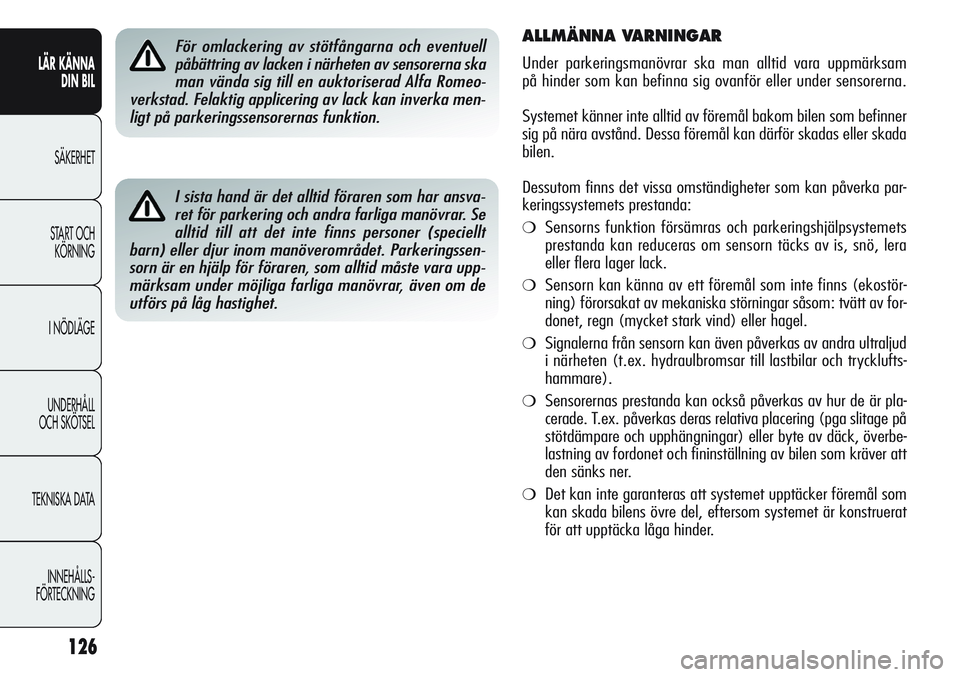

I sista hand är det alltid föraren som har ansva-
ret för parkering och andra farliga manövrar. Se
alltid till att det inte finns personer (speciellt
barn) eller djur inom manöverområdet. Parkeringssen-
sorn är en hjälp för föraren, som alltid måste vara upp-
märksam under möjliga farliga manövrar, även om de
utförs på låg hastighet.
ALLMÄNNA VARNINGAR
Under parkeringsmanövrar ska man alltid vara uppmärksam
på hinder som kan befinna sig ovanför eller under sensorerna.
Systemet känner inte alltid av föremål bakom bilen som befinner
sig på nära avstånd. Dessa föremål kan därför skadas eller skada
bilen.
Dessutom finns det vissa omständigheter som kan påverka par-
keringssystemets prestanda:
❍Sensorns funktion försämras och parkeringshjälpsystemets
prestanda kan reduceras om sensorn täcks av is, snö, lera
eller flera lager lack.
❍Sensorn kan känna av ett föremål som inte finns (ekostör-
ning) förorsakat av mekaniska störningar såsom: tvätt av for-
donet, regn (mycket stark vind) eller hagel.
❍Signalerna från sensorn kan även påverkas av andra ultraljud
i närheten (t.ex. hydraulbromsar till lastbilar och trycklufts-
hammare).
❍Sensorernas prestanda kan också påverkas av hur de är pla-
cerade. T.ex. påverkas deras relativa placering (pga slitage på
stötdämpare och upphängningar) eller byte av däck, överbe-
lastning av fordonet och fininställning av bilen som kräver att
den sänks ner.
❍Det kan inte garanteras att systemet upptäcker föremål som
kan skada bilens övre del, eftersom systemet är konstruerat
för att upptäcka låga hinder.
För omlackering av stötfångarna och eventuell
påbättring av lacken i närheten av sensorerna ska
man vända sig till en auktoriserad Alfa Romeo-
verkstad. Felaktig applicering av lack kan inverka men-
ligt på parkeringssensorernas funktion.

127
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

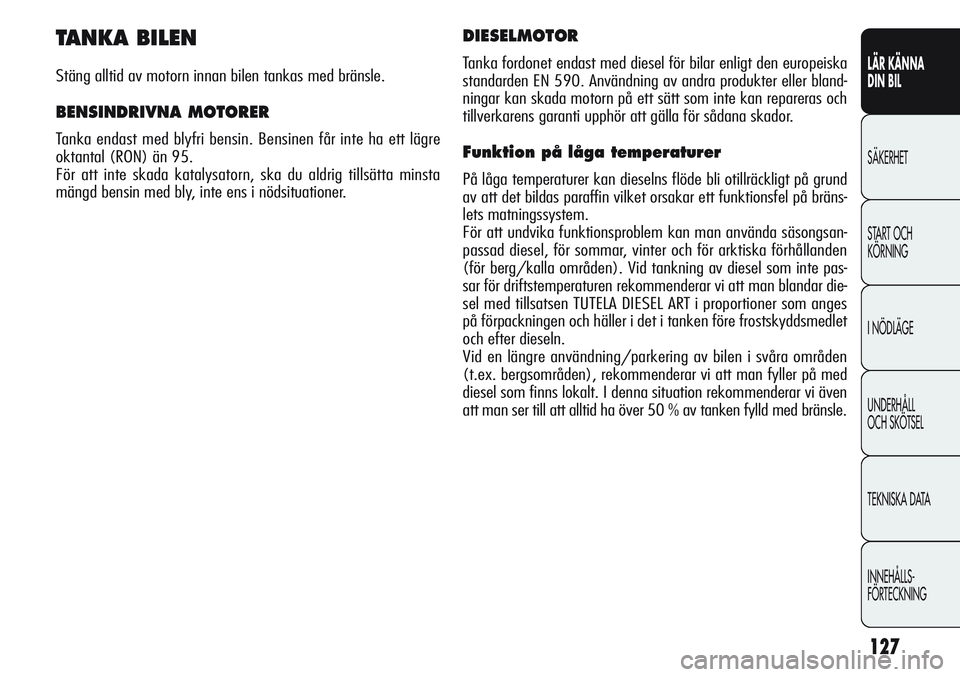

TANKA BILEN
Stäng alltid av motorn innan bilen tankas med bränsle.
BENSINDRIVNA MOTORER
Tanka endast med blyfri bensin. Bensinen får inte ha ett lägre
oktantal (RON) än 95.
För att inte skada katalysatorn, ska du aldrig tillsätta minsta
mängd bensin med bly, inte ens i nödsituationer.
DIESELMOTOR
Tanka fordonet endast med diesel för bilar enligt den europeiska
standarden EN 590. Användning av andra produkter eller bland-
ningar kan skada motorn på ett sätt som inte kan repareras och
tillverkarens garanti upphör att gälla för sådana skador.
Funktion på låga temperaturer
På låga temperaturer kan dieselns flöde bli otillräckligt på grund
av att det bildas paraffin vilket orsakar ett funktionsfel på bräns-
lets matningssystem.
För att undvika funktionsproblem kan man använda säsongsan-
passad diesel, för sommar, vinter och för arktiska förhållanden
(för berg/kalla områden). Vid tankning av diesel som inte pas-
sar för driftstemperaturen rekommenderar vi att man blandar die-
sel med tillsatsen TUTELA DIESEL ART i proportioner som anges
på förpackningen och häller i det i tanken före frostskyddsmedlet
och efter dieseln.
Vid en längre användning/parkering av bilen i svåra områden
(t.ex. bergsområden), rekommenderar vi att man fyller på med
diesel som finns lokalt. I denna situation rekommenderar vi även
att man ser till att alltid ha över 50 % av tanken fylld med bränsle.

128
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING
fig. 89A0K0115mfig. 90A0K0222m

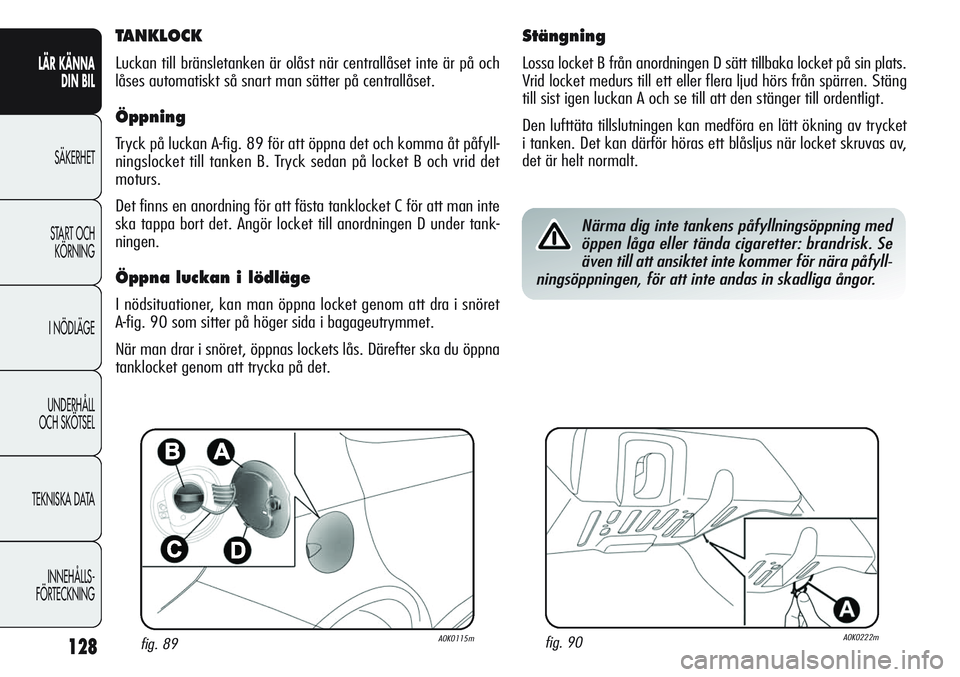

TANKLOCK
Luckan till bränsletanken är olåst när centrallåset inte är på och
låses automatiskt så snart man sätter på centrallåset.
Öppning
Tryck på luckan A-fig. 89 för att öppna det och komma åt påfyll-
ningslocket till tanken B. Tryck sedan på locket B och vrid det
moturs.
Det finns en anordning för att fästa tanklocket C för att man inte
ska tappa bort det. Angör locket till anordningen D under tank-
ningen.
Öppna luckan i lödläge
I nödsituationer, kan man öppna locket genom att dra i snöret
A-fig. 90 som sitter på höger sida i bagageutrymmet.
När man drar i snöret, öppnas lockets lås. Därefter ska du öppna
tanklocket genom att trycka på det.
Stängning
Lossa locket B från anordningen D sätt tillbaka locket på sin plats.
Vrid locket medurs till ett eller flera ljud hörs från spärren. Stäng
till sist igen luckan A och se till att den stänger till ordentligt.
Den lufttäta tillslutningen kan medföra en lätt ökning av trycket
i tanken. Det kan därför höras ett blåsljus när locket skruvas av,
det är helt normalt.
Närma dig inte tankens påfyllningsöppning med
öppen låga eller tända cigaretter: brandrisk. Se
även till att ansiktet inte kommer för nära påfyll-
ningsöppningen, för att inte andas in skadliga ångor.

129
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

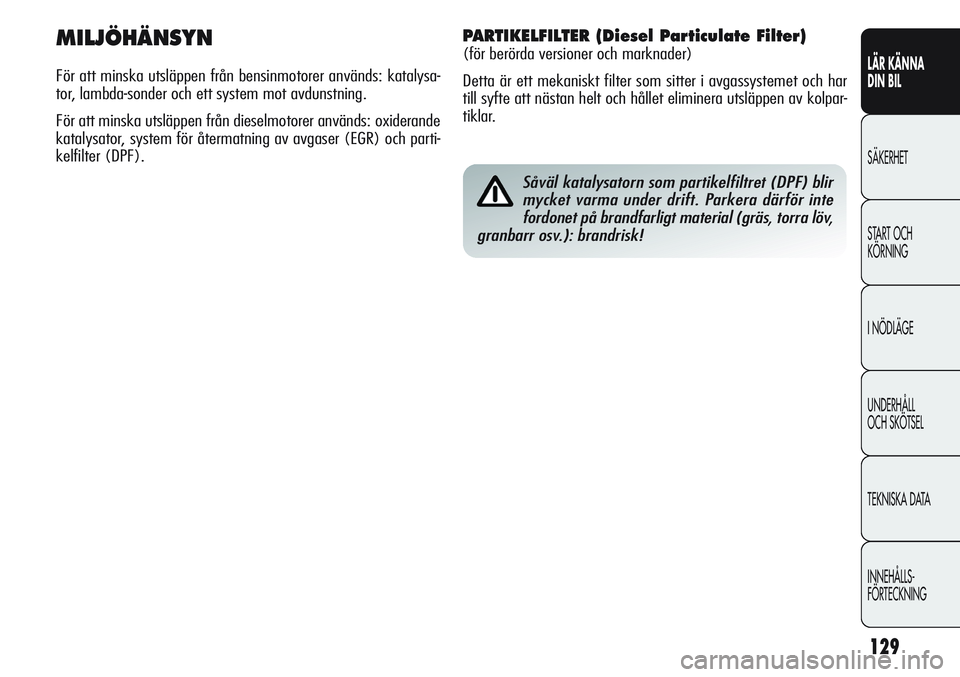

Såväl katalysatorn som partikelfiltret (DPF) blir
mycket varma under drift. Parkera därför inte
fordonet på brandfarligt material (gräs, torra löv,
granbarr osv.): brandrisk!
MILJÖHÄNSYN
För att minska utsläppen från bensinmotorer används: katalysa-
tor, lambda-sonder och ett system mot avdunstning.
För att minska utsläppen från dieselmotorer används: oxiderande
katalysator, system för återmatning av avgaser (EGR) och parti-
kelfilter (DPF).
PARTIKELFILTER (Diesel Particulate Filter)
(för berörda versioner och marknader)
Detta är ett mekaniskt filter som sitter i avgassystemet och har
till syfte att nästan helt och hållet eliminera utsläppen av kolpar-
tiklar.

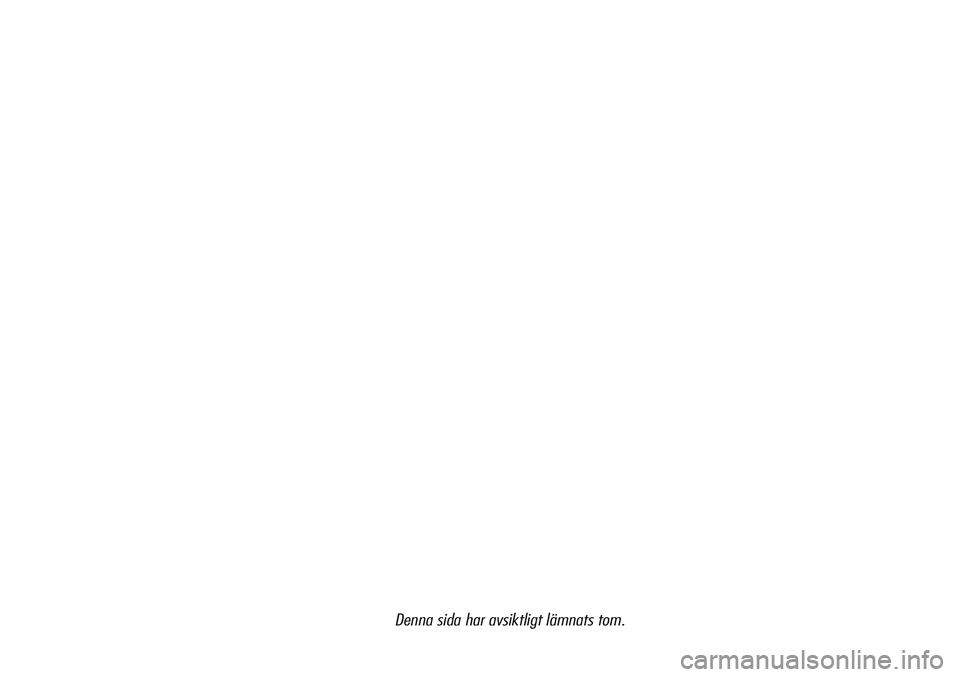

Denna sida har avsiktligt lämnats tom.

131
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING
fig. 93A0K0161mfig. 92A0K0160m

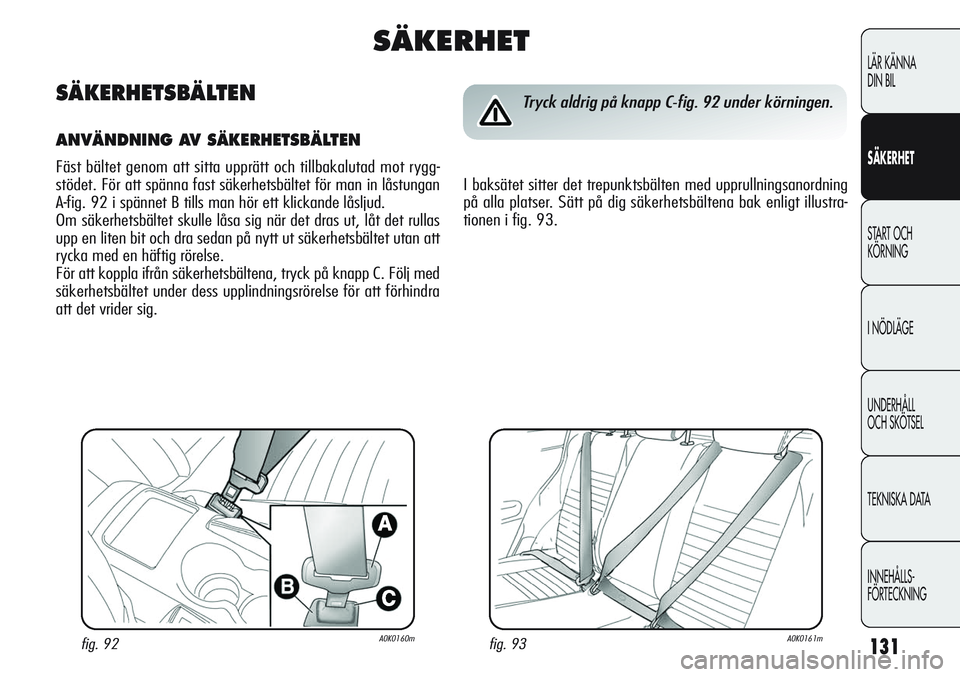

Tryck aldrig på knapp C-fig. 92 under körningen.
I baksätet sitter det trepunktsbälten med upprullningsanordning
på alla platser. Sätt på dig säkerhetsbältena bak enligt illustra-
tionen i fig. 93.
SÄKERHET
SÄKERHETSBÄLTEN
ANVÄNDNING AV SÄKERHETSBÄLTEN
Fäst bältet genom att sitta upprätt och tillbakalutad mot rygg-
stödet. För att spänna fast säkerhetsbältet för man in låstungan
A-fig. 92 i spännet B tills man hör ett klickande låsljud.
Om säkerhetsbältet skulle låsa sig när det dras ut, låt det rullas
upp en liten bit och dra sedan på nytt ut säkerhetsbältet utan att
rycka med en häftig rörelse.
För att koppla ifrån säkerhetsbältena, tryck på knapp C. Följ med
säkerhetsbältet under dess upplindningsrörelse för att förhindra
att det vrider sig.

132
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

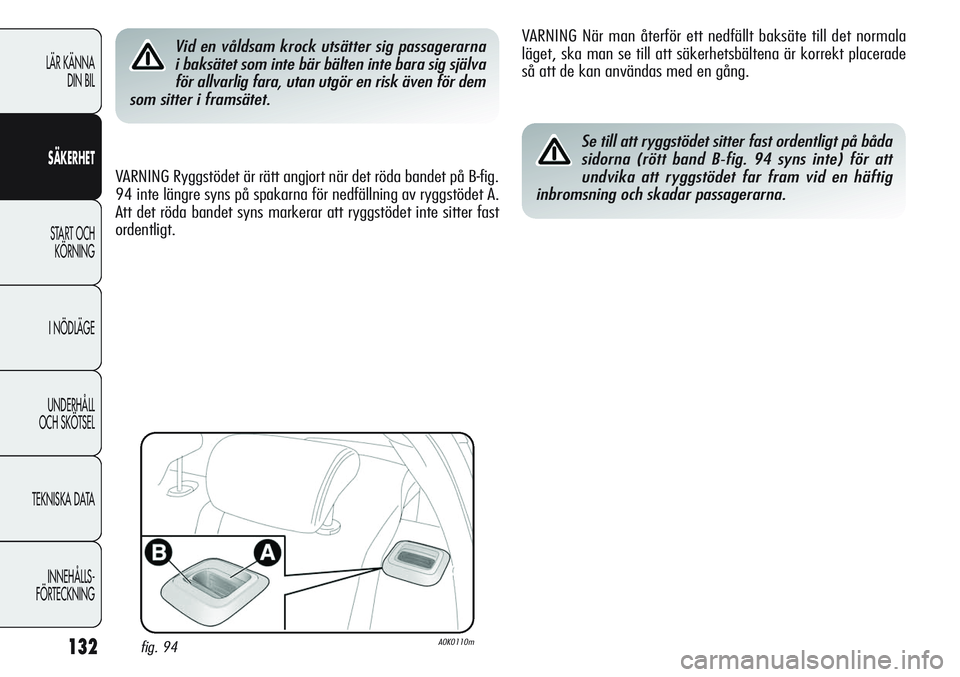

Vid en våldsam krock utsätter sig passagerarna
i baksätet som inte bär bälten inte bara sig själva
för allvarlig fara, utan utgör en risk även för dem
som sitter i framsätet.
VARNING Ryggstödet är rätt angjort när det röda bandet på B-fig.
94 inte längre syns på spakarna för nedfällning av ryggstödet A.
Att det röda bandet syns markerar att ryggstödet inte sitter fast
ordentligt.VARNING När man återför ett nedfällt baksäte till det normala
läget, ska man se till att säkerhetsbältena är korrekt placerade
så att de kan användas med en gång.
Se till att ryggstödet sitter fast ordentligt på båda
sidorna (rött band B-fig. 94 syns inte) för att
undvika att ryggstödet far fram vid en häftig
inbromsning och skadar passagerarna.
fig. 94A0K0110m
