2012 Alfa Romeo Giulietta Drift- och underhållshandbok (in Swedish)

53
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

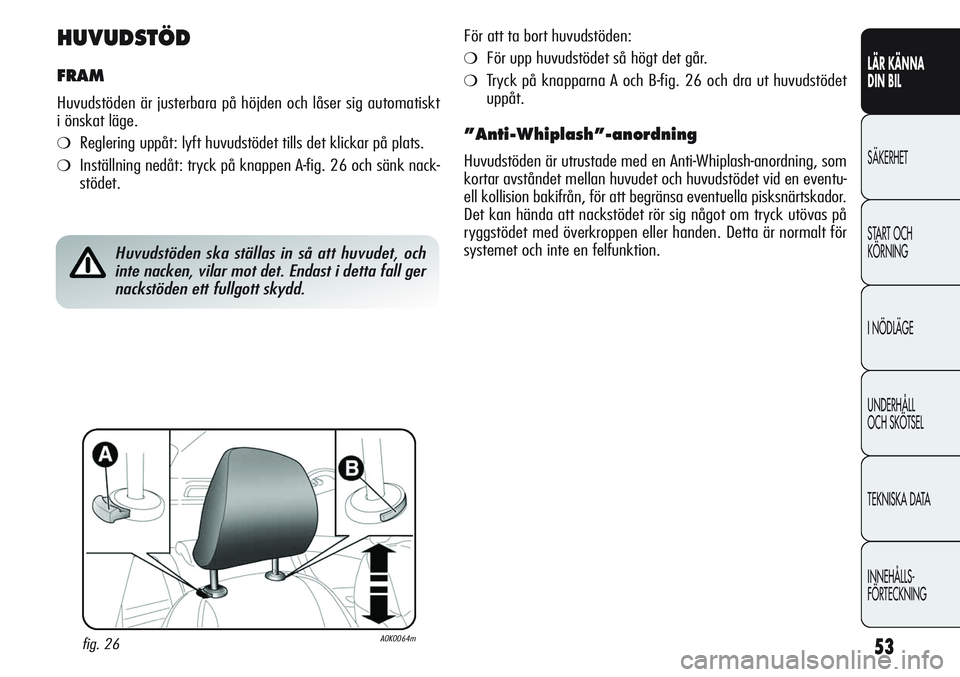

HUVUDSTÖD
FRAM
Huvudstöden är justerbara på höjden och låser sig automatiskt
i önskat läge.
❍Reglering uppåt: lyft huvudstödet tills det klickar på plats.
❍Inställning nedåt: tryck på knappen A-fig. 26 och sänk nack-
stödet.
fig. 26A0K0064m
Huvudstöden ska ställas in så att huvudet, och
inte nacken, vilar mot det. Endast i detta fall ger
nackstöden ett fullgott skydd.
För att ta bort huvudstöden:
❍För upp huvudstödet så högt det går.
❍Tryck på knapparna A och B-fig. 26 och dra ut huvudstödet
uppåt.
”Anti-Whiplash”-anordning
Huvudstöden är utrustade med en Anti-Whiplash-anordning, som
kortar avståndet mellan huvudet och huvudstödet vid en eventu-
ell kollision bakifrån, för att begränsa eventuella pisksnärtskador.
Det kan hända att nackstödet rör sig något om tryck utövas på
ryggstödet med överkroppen eller handen. Detta är normalt för
systemet och inte en felfunktion.

54
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

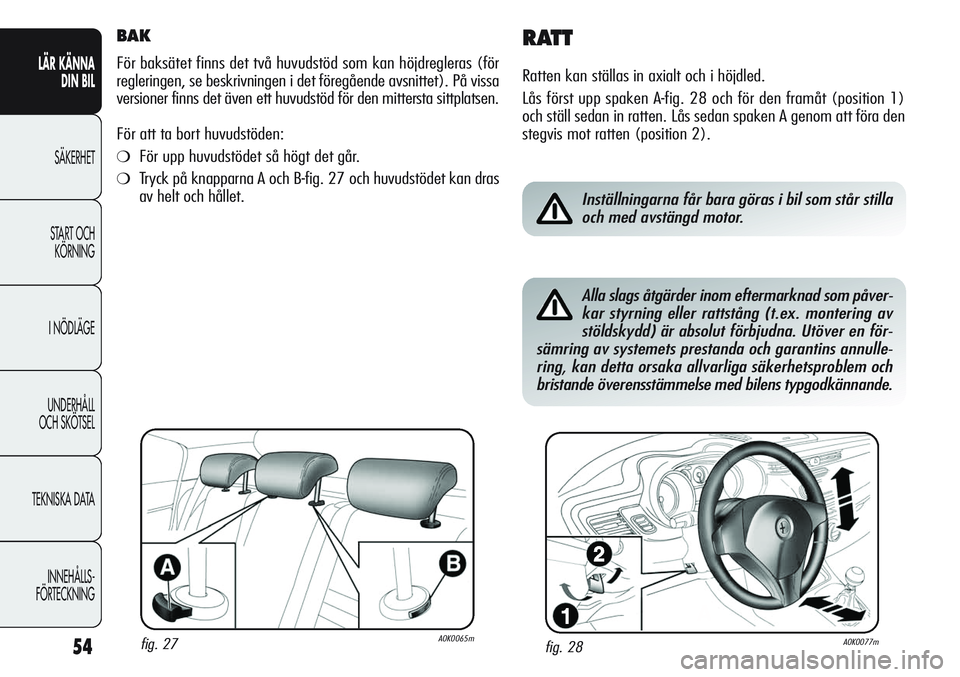

BAK
För baksätet finns det två huvudstöd som kan höjdregleras (för
regleringen, se beskrivningen i det föregående avsnittet). På vissa
versioner finns det även ett huvudstöd för den mittersta sittplatsen.
För att ta bort huvudstöden:
❍För upp huvudstödet så högt det går.
❍Tryck på knapparna A och B-fig. 27 och huvudstödet kan dras
av helt och hållet.
RATT
Ratten kan ställas in axialt och i höjdled.
Lås först upp spaken A-fig. 28 och för den framåt (position 1)
och ställ sedan in ratten. Lås sedan spaken A genom att föra den
stegvis mot ratten (position 2).
fig. 27A0K0065mfig. 28A0K0077m
Inställningarna får bara göras i bil som står stilla
och med avstängd motor.
Alla slags åtgärder inom eftermarknad som påver-
kar styrning eller rattstång (t.ex. montering av
stöldskydd) är absolut förbjudna. Utöver en för-
sämring av systemets prestanda och garantins annulle-
ring, kan detta orsaka allvarliga säkerhetsproblem och
bristande överensstämmelse med bilens typgodkännande.

55
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING
fig. 29A0K0079m

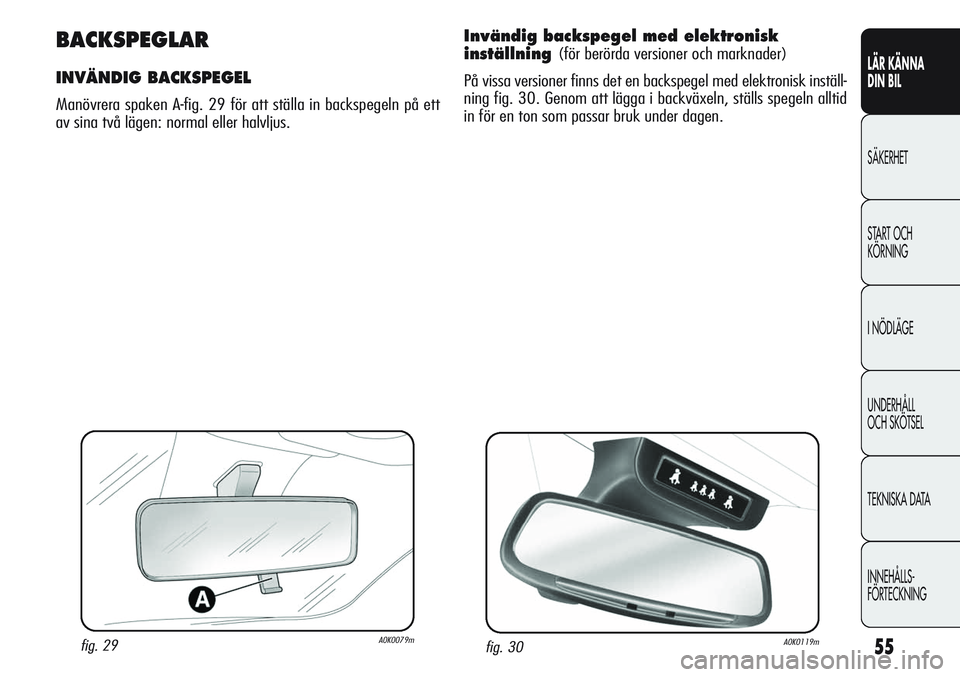

BACKSPEGLAR
INVÄNDIG BACKSPEGEL
Manövrera spaken A-fig. 29 för att ställa in backspegeln på ett
av sina två lägen: normal eller halvljus.
Invändig backspegel med elektronisk
inställning
(för berörda versioner och marknader)
På vissa versioner finns det en backspegel med elektronisk inställ-
ning fig. 30. Genom att lägga i backväxeln, ställs spegeln alltid
in för en ton som passar bruk under dagen.
fig. 30A0K0119m

56
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

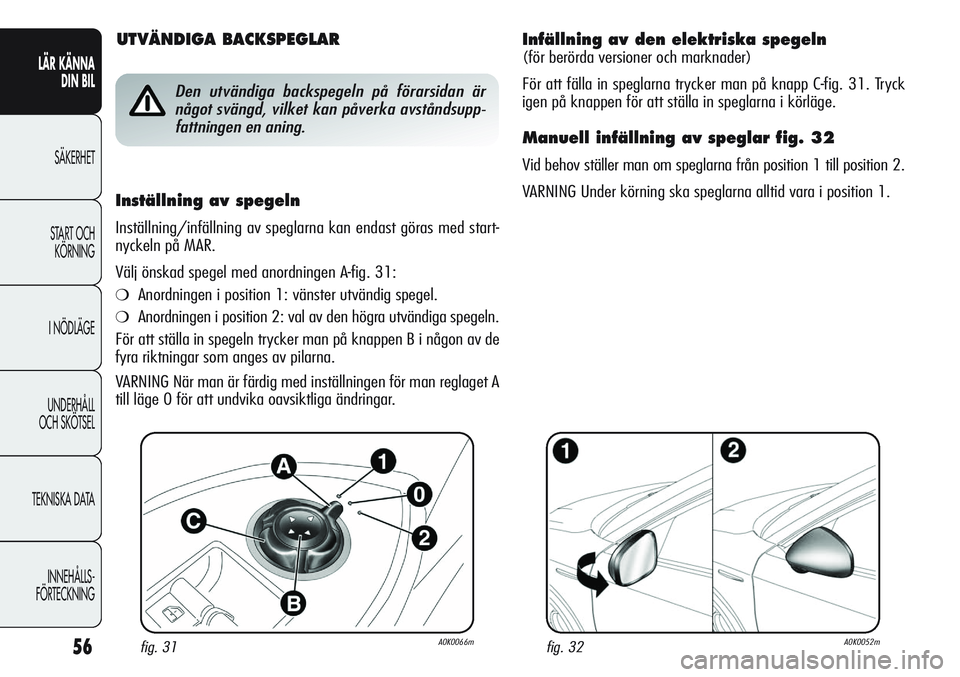

Infällning av den elektriska spegeln
(för berörda versioner och marknader)
För att fälla in speglarna trycker man på knapp C-fig. 31. Tryck
igen på knappen för att ställa in speglarna i körläge.
Manuell infällning av speglar fig. 32
Vid behov ställer man om speglarna från position 1 till position 2.
VARNING Under körning ska speglarna alltid vara i position 1.
Inställning av spegeln
Inställning/infällning av speglarna kan endast göras med start-
nyckeln på MAR.
Välj önskad spegel med anordningen A-fig. 31:
❍Anordningen i position 1: vänster utvändig spegel.
❍Anordningen i position 2: val av den högra utvändiga spegeln.
För att ställa in spegeln trycker man på knappen B i någon av de
fyra riktningar som anges av pilarna.
VARNING När man är färdig med inställningen för man reglaget A
till läge 0 för att undvika oavsiktliga ändringar.
fig. 31A0K0066mfig. 32A0K0052m
UTVÄNDIGA BACKSPEGLAR
Den utvändiga backspegeln på förarsidan är
något svängd, vilket kan påverka avståndsupp-
fattningen en aning.

57
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

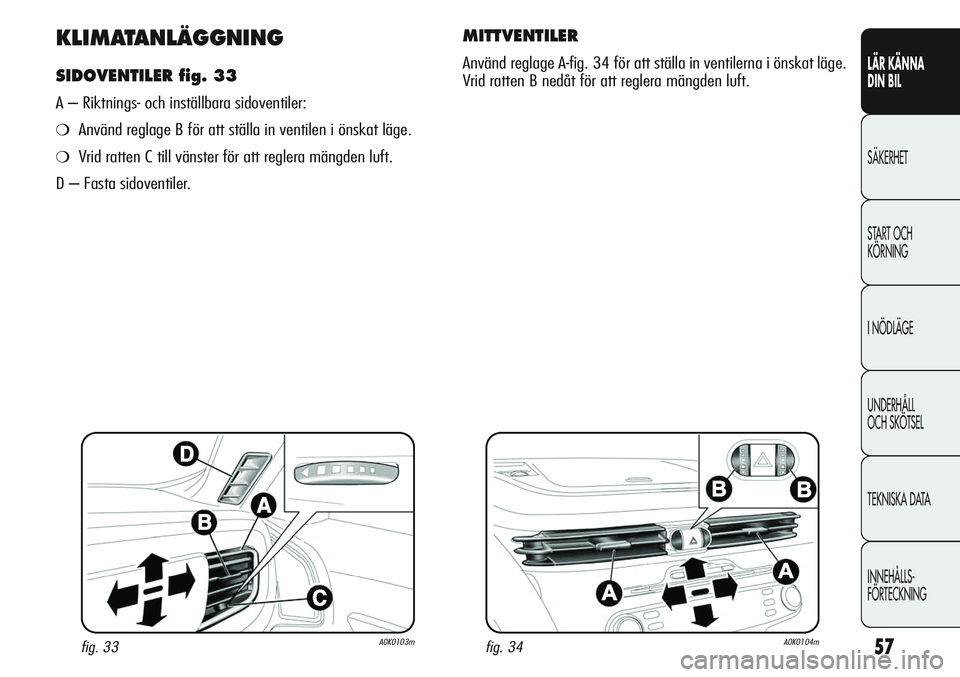

KLIMATANLÄGGNING
SIDOVENTILER fig. 33
A – Riktnings- och inställbara sidoventiler:
❍Använd reglage B för att ställa in ventilen i önskat läge.
❍Vrid ratten C till vänster för att reglera mängden luft.
D – Fasta sidoventiler.
fig. 33A0K0103m
MITTVENTILER
Använd reglage A-fig. 34 för att ställa in ventilerna i önskat läge.
Vrid ratten B nedåt för att reglera mängden luft.
fig. 34A0K0104m

58
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

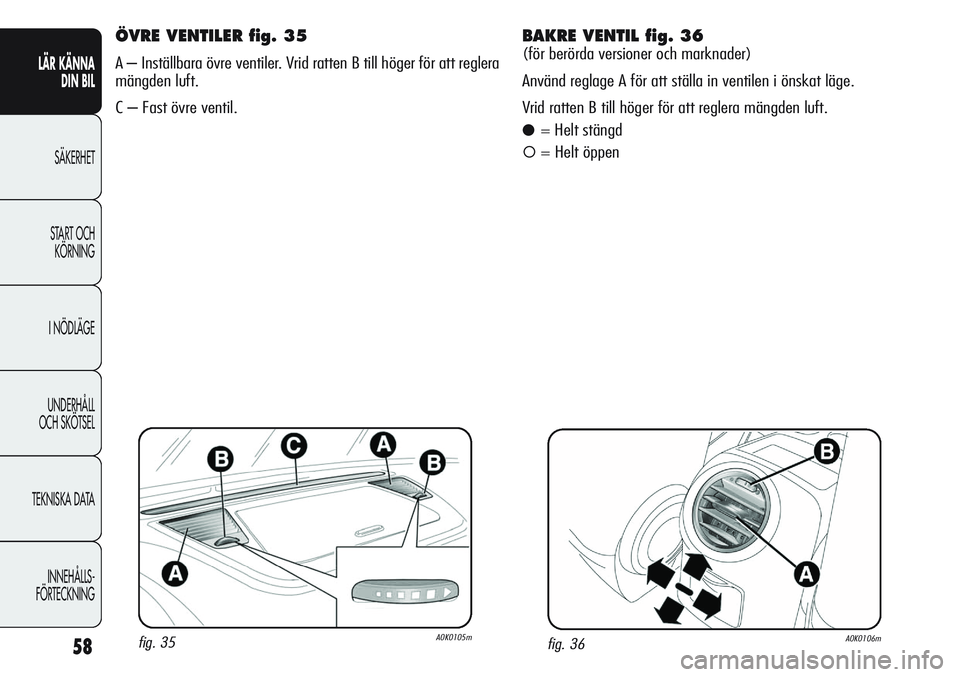

ÖVRE VENTILER fig. 35
A – Inställbara övre ventiler. Vrid ratten B till höger för att reglera
mängden luft.
C – Fast övre ventil.
fig. 36A0K0106mfig. 35A0K0105m
BAKRE VENTIL fig. 36
(för berörda versioner och marknader)
Använd reglage A för att ställa in ventilen i önskat läge.
Vrid ratten B till höger för att reglera mängden luft.
●= Helt stängd
= Helt öppen

59
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

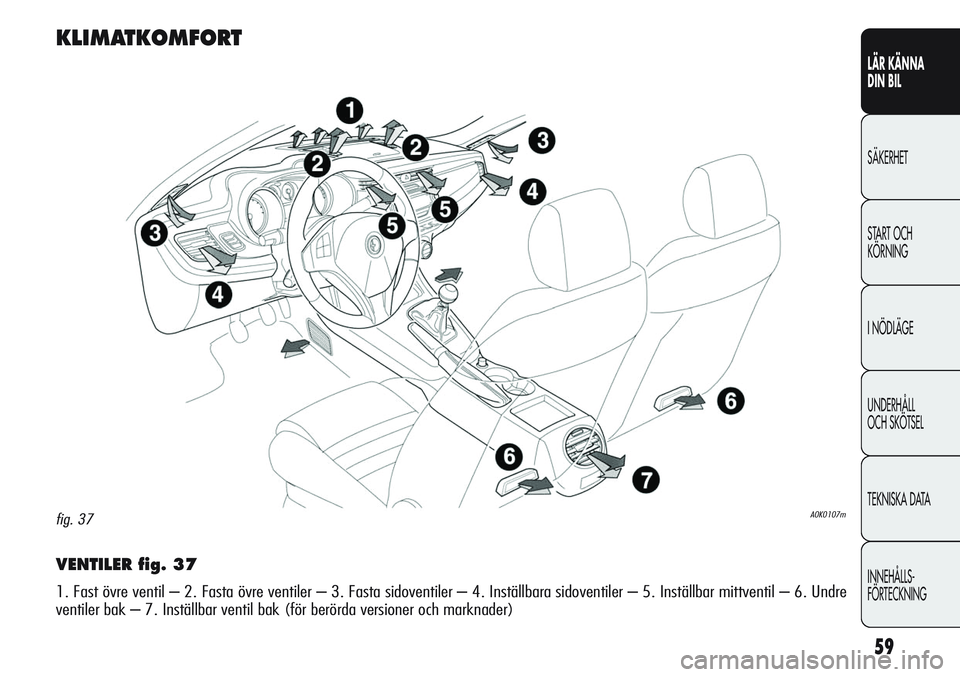

VENTILER fig. 37
1. Fast övre ventil – 2. Fasta övre ventiler – 3. Fasta sidoventiler – 4. Inställbara sidoventiler – 5. Inställbar mittventil – 6. Undre
ventiler bak – 7. Inställbar ventil bak (för berörda versioner och marknader)
A0K0107mfig. 37
KLIMATKOMFORT

60
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

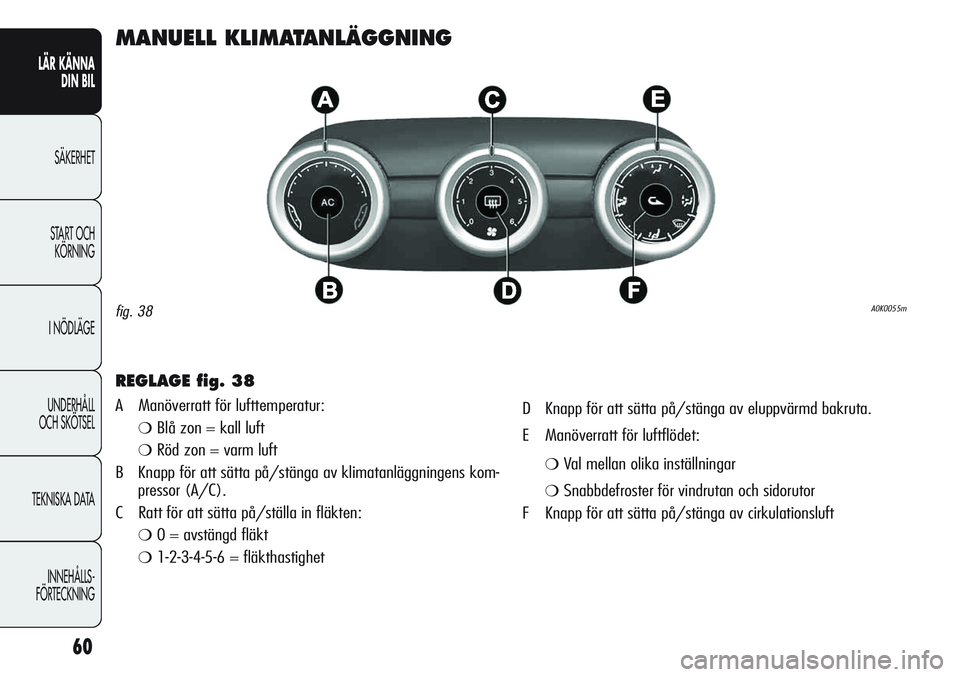

MANUELL KLIMATANLÄGGNING
REGLAGE fig. 38
A Manöverratt för lufttemperatur:
❍Blå zon = kall luft
❍Röd zon = varm luft
B Knapp för att sätta på/stänga av klimatanläggningens kom-
pressor (A/C).
C Ratt för att sätta på/ställa in fläkten:
❍0 = avstängd fläkt
❍1-2-3-4-5-6 = fläkthastighetD Knapp för att sätta på/stänga av eluppvärmd bakruta.
E Manöverratt för luftflödet:
❍Val mellan olika inställningar
❍Snabbdefroster för vindrutan och sidorutor
F Knapp för att sätta på/stänga av cirkulationsluft
fig. 38A0K0055m
