2011 TOYOTA PRIUS Manuel du propriétaire (in French)

583
6-1. Caractéristiques
6
Caractéristiques du véhicule
PRIUS_D (OM47697D)
Moteur électrique (moteur de traction)
Batterie hybride (batterie de traction)
Ty p eMoteur à aimant permanent
Sortie maximale 60 kW
Couple maximal 153 ft•lbf (207 N•m, 21,1 kgf•m)
Ty p eBatterie à hydrure métallique de nickel
Tension
7,2 V/module
Capacité 6,5 Ah (3HR)
Quantité 28 modules
Tension totale201,6 V

584 6-1. Caractéristiques
PRIUS_D (OM47697D)
Système de lubrification■ Choix de l’huile moteur
Votre véhicule Toyota utilise de l’huile “Toyota Genuine Motor Oil”
(huile moteur d’origine Toyota). Utilisez l’huile “Toyota Genuine
Motor Oil” (huile moteur d’origine Toyota), approuvée par Toyota,
ou une huile équivalente correspondant au grade et à la viscosité
ci-dessous.
Grade d’huile: Huile moteur multigrade ILSAC
Viscosité recommandée: SAE 5W-20 ou 0W-20
Vous pouvez utiliser de l’huile
moteur SAE 5W-20 ou 0W-20.
La viscosité SAE 0W-20 est
cependant le meilleur choix pour
faire des économies de carbu-
rant et pour le démarrage à froid
en hiver.
Le 0W du grade de viscosité de l’huile indique la caractéristique de l’huile
permettant de démarrer à froid. Si la valeur avant le W est plus basse, le
démarrage du moteur est plus aisé à basse température.
Le 20 de la mention 0W-20 indique la viscosité de l’huile lorsqu’elle atteint
sa température normale de fonctionnement. Une viscosité plus élevée
peut mieux convenir si le véhicule est utilisé à des vitesses élevées ou
sous des conditions de charge extrême.
Quantité d’huile
(Vidange et remplis-
sage — référence)Avec filtre
Sans filtre
4,4 qt. (4,2 L, 3,7 Imp.qt.)
4,1 qt. (3,9 L, 3,4 Imp.qt.)
Température extérieure

585
6-1. Caractéristiques
6
Caractéristiques du véhicule
PRIUS_D (OM47697D)

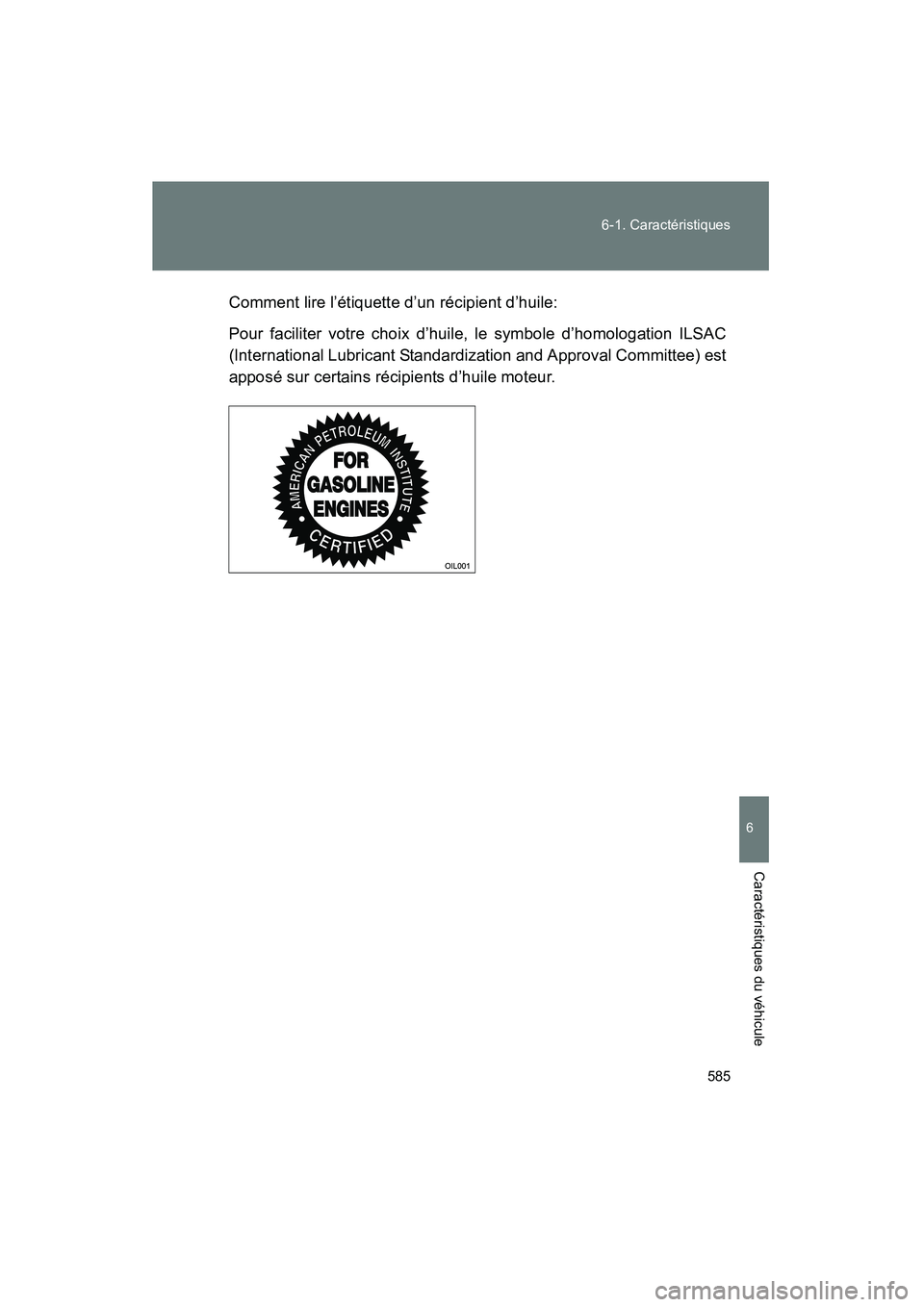

Comment lire l’étiquette d’un récipient d’huile:
Pour faciliter votre choix d’huile, le symbole d’homologation ILSAC
(International Lubricant Standardization and Approval Committee) est
apposé sur certains récipients d’huile moteur.

586 6-1. Caractéristiques
PRIUS_D (OM47697D)
Système de refroidissement
Système d’allumage
Capacité
Moteur à essence
Avec système de
récupération de la
chaleur des gaz
d’échappement
Sans système de
récupération de la
chaleur des gaz
d’échappement
Unité de commande
électrique7,6 qt. (7,2 L, 6,3 Imp.qt.)
6,9 qt. (6,5 L, 5,7 Imp.qt.)
2,2 qt. (2,1 L, 1,8 Imp.qt.)
Type de liquide de
refroidissement
Utiliser l’un des types suivants:
• “Toyota Super Long Life Coolant (liquide de refroidissement super longue durèe Toyota)”
• Un liquide de refroidissement longue durée de haute qualité à base d’éthylène glycol, fabriqué
selon la technologie hybride des acides orga-
niques et exempt de silicate, d’amine, de nitrite
et de borate.
N’utilisez pas d’eau pure seule.
Bougie d’allumage
Marque DENSO SC20HR11
Interstice 0,043 in. (1,1 mm)
NOTE
■Bougie à électrode en iridium
N’utilisez que des bougies à électrode en iridium. N’ajustez pas l’écartement
lorsque vous faites la mise au point du moteur.

587
6-1. Caractéristiques
6
Caractéristiques du véhicule
PRIUS_D (OM47697D)
Système électrique
Transmission
*: La quantité de liquide est indiquée comme référence.
Si un liquide doit être remplacé, adressez-vous à votre concessionnaire
To y o t a .
Batterie de 12 volts
Tension à vide à
68 ° F (20 °C): 12,6  12,8 V Pleine charge
12,2  12,4 V Mi-charge
11 , 5
 11,9 V Déchargée
(Tension mesurée 20 minutes après avoir arrêté
le système hybride et tous les feux.)
Intensités de charge 5 A maximum
Quantité de liquide*3,6 qt. (3,4 L, 3,0 Imp.qt.)
Type de liquide Toyota Genuine ATF WS (liquide de transmission
automatique Toyota WS)
NOTE
■
Type de liquide de transmission
L’utilisation d’un liquide de transmission autre que le “Toyota Genuine ATF
WS” (liquide de transmission automatique Toyota WS) peut finalement
endommager la transmission de votre véhicule.

588 6-1. Caractéristiques
PRIUS_D (OM47697D)

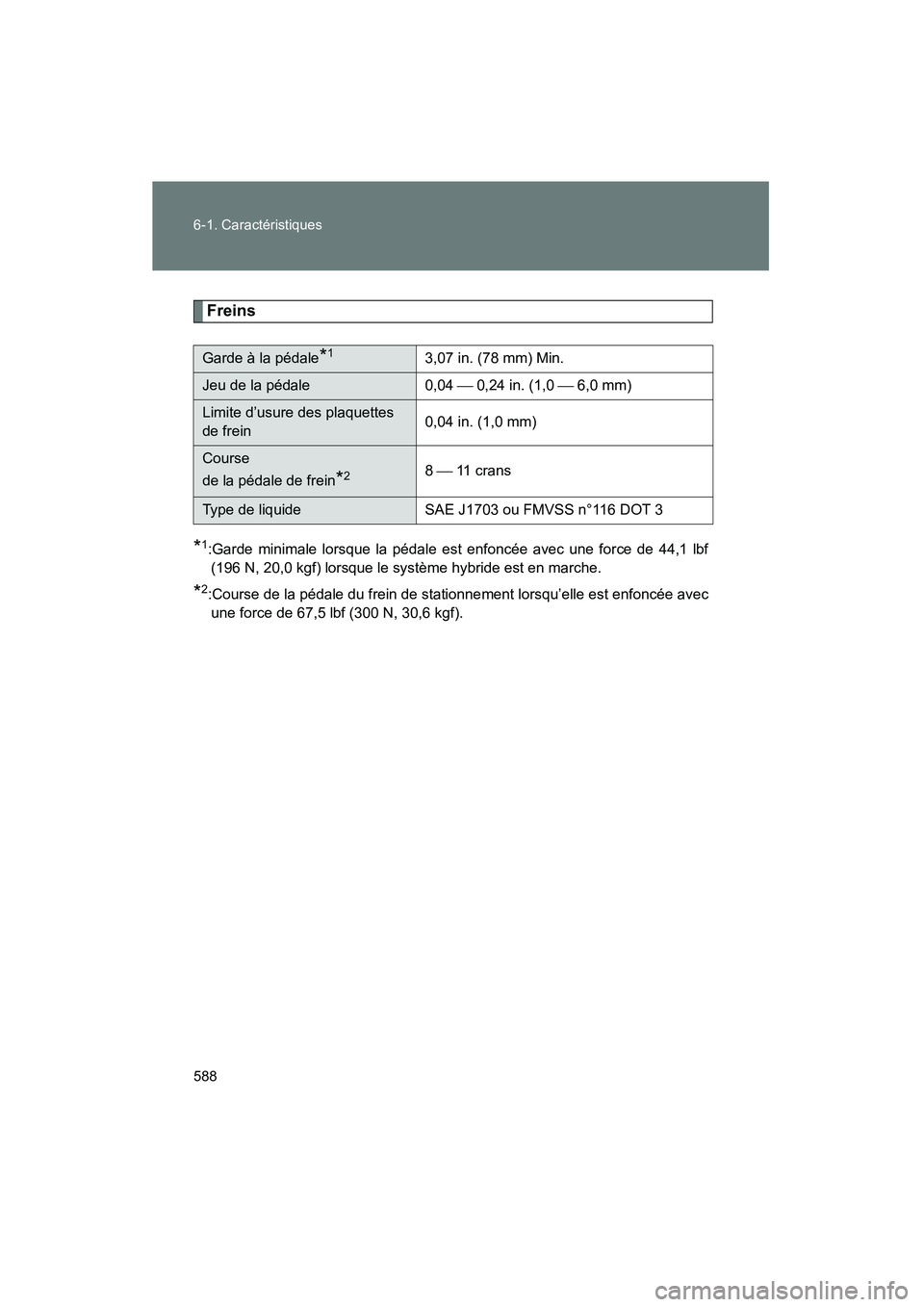

Freins
*1:Garde minimale lorsque la pédale est enfoncée avec une force de 44,1 lbf(196 N, 20,0 kgf) lorsque le système hybride est en marche.
*2:Course de la pédale du frein de stati onnement lorsqu’elle est enfoncée avec
une force de 67,5 lbf (300 N, 30,6 kgf).
Garde à la pédale*13,07 in. (78 mm) Min.
Jeu de la pédale0,04  0,24 in. (1,0  6,0 mm)
Limite d’usure des plaquettes
de frein0,04 in. (1,0 mm)
Course
de la pédale de frein
*28  11 crans
Type de liquideSAE J1703 ou FMVSS n°116 DOT 3

589
6-1. Caractéristiques
6
Caractéristiques du véhicule
PRIUS_D (OM47697D)

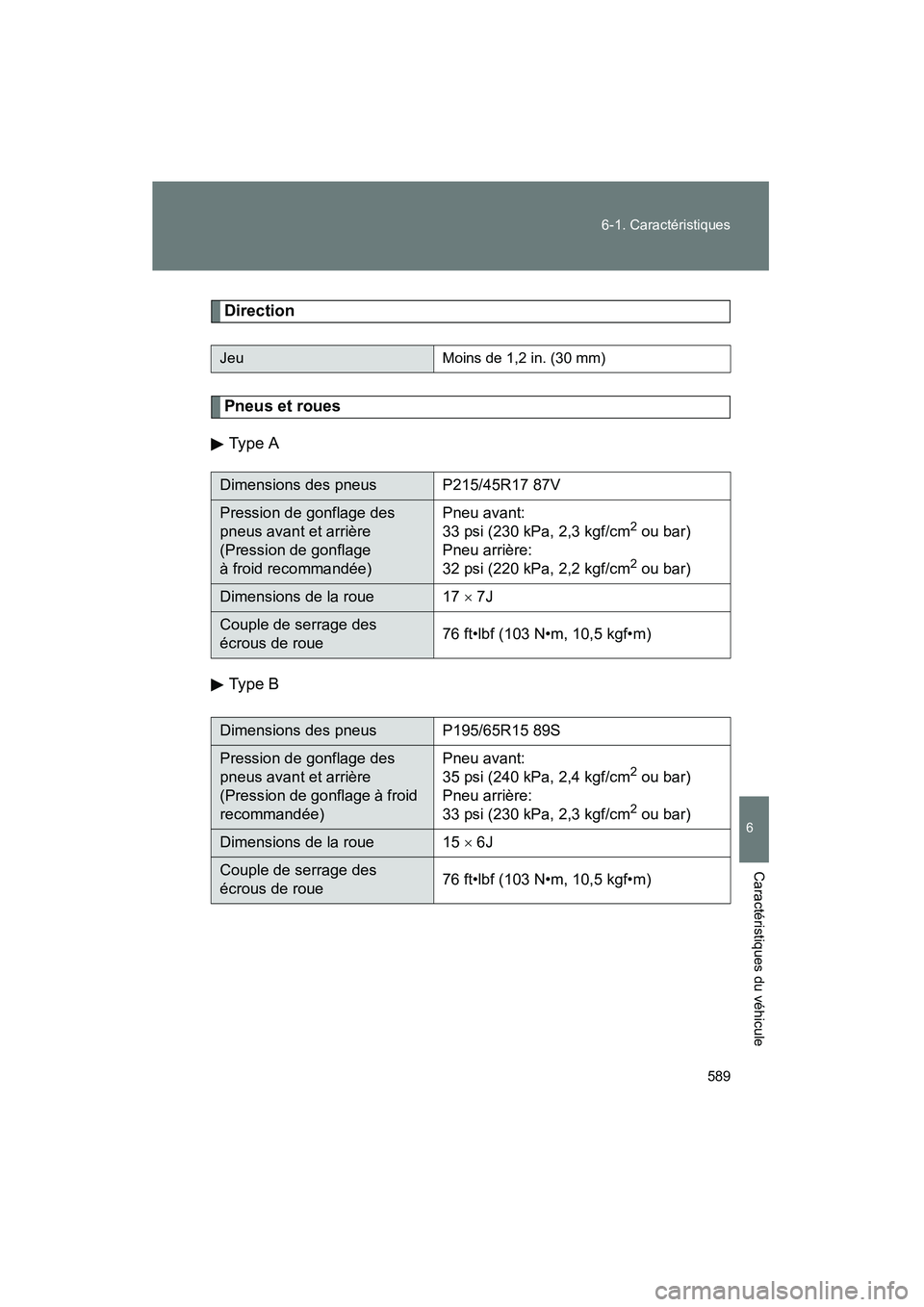

Direction
Pneus et roues
Ty pe A
Ty pe B
JeuMoins de 1,2 in. (30 mm)
Dimensions des pneusP215/45R17 87V
Pression de gonflage des
pneus avant et arrière
(Pression de gonflage
à froid recommandée) Pneu avant:
33 psi (230 kPa, 2,3 kgf/cm2 ou bar)
Pneu arrière:
32 psi (220 kPa, 2,2 kgf/cm
2 ou bar)
Dimensions de la roue 17 × 7J
Couple de serrage des
écrous de roue 76 ft•lbf (103 N•m, 10,5 kgf•m)
Dimensions des pneusP195/65R15 89S
Pression de gonflage des
pneus avant et arrière
(Pression de gonflage à froid
recommandée)Pneu avant:
35 psi (240 kPa, 2,4 kgf/cm2 ou bar)
Pneu arrière:
33 psi (230 kPa, 2,3 kgf/cm
2 ou bar)
Dimensions de la roue 15 × 6J
Couple de serrage des
écrous de roue 76 ft•lbf (103 N•m, 10,5 kgf•m)

590 6-1. Caractéristiques

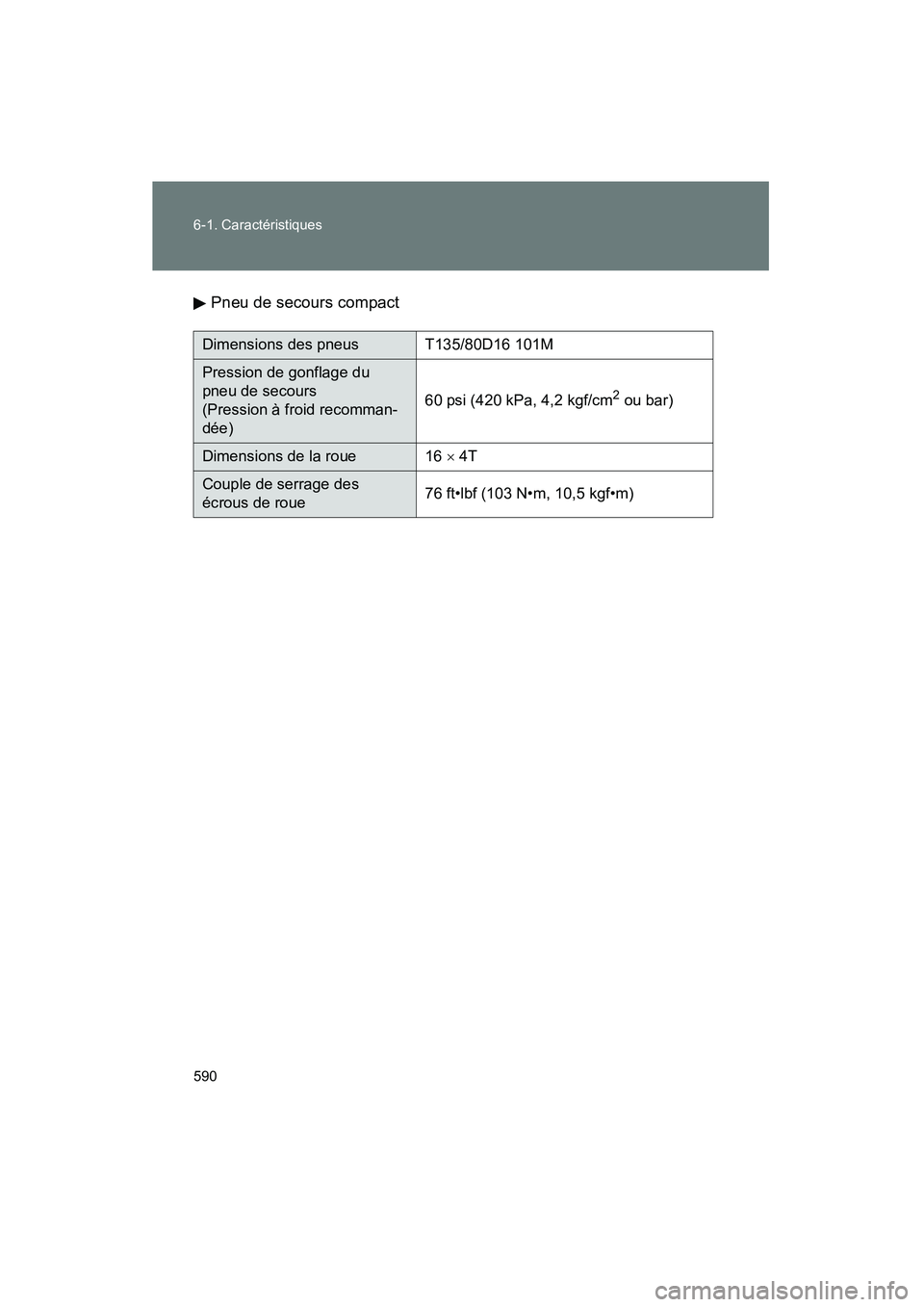

PRIUS_D (OM47697D)Pneu de secours compact
Dimensions des pneusT135/80D16 101M
Pression de gonflage du
pneu de secours
(Pression à froid recomman-
dée)
60 psi (420 kPa, 4,2 kgf/cm
2 ou bar)
Dimensions de la roue 16
× 4T
Couple de serrage des
écrous de roue 76 ft•lbf (103 N•m, 10,5 kgf•m)
