2011 TOYOTA PRIUS Manuel du propriétaire (in French)

495
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
PRIUS_D (OM47697D)
Remplacement des ampoules
■ Feux de croisement (ampoules halogènes)
Côté droit seulement:
Retirez le boulon et décrochez le
boyau du réservoir de liquide de
refroidissement du moteur. Sou-
levez ensuite la conduite
d’entrée du filtre à air.
1 ÉTAPE

496 4-3. Opérations d’entretien à réaliser soi-même
PRIUS_D (OM47697D)Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.
Débranchez le connecteur tout
en appuyant sur le bouton de
relâchement.
ITO43P162
2 ÉTAPE
ITO43P163
3 ÉTAPE

497
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
PRIUS_D (OM47697D)
■
Feux de jour (Canada uniquement) et feux de route
Côté droit seulement: Retirez le boulon et décrochez le boyau
du réservoir de liquide de refroidissement du moteur. Soule-
vez ensuite la conduite d’entrée du filtre à air. ( →P. 495)
Tournez la base de l’ampoule dans le sens contraire à celui
des aiguilles d’une montre.
Véhicules dotés de phares à DEL
Véhicules dotés de phares à halogène
Débranchez le connecteur tout
en appuyant sur le bouton de
relâchement.
1 ÉTAPE
2 ÉTAPE
ITO43P185
ITO43P164
ITO43P165
3 ÉTAPE

498 4-3. Opérations d’entretien à réaliser soi-même
PRIUS_D (OM47697D)■
Feux de stationnement
Côté droit seulement: Retirez le boulon et décrochez le boyau
du réservoir de liquide de refroidissement du moteur. Soule-
vez ensuite la conduite d’entrée du filtre à air. ( →P. 495)
Tournez la base de l’ampoule dans le sens contraire à celui
des aiguilles d’une montre.
Véhicules dotés de phares à DEL
Véhicules dotés de phares à halogène
Retirez l’ampoule.
1 ÉTAPE
2 ÉTAPE
ITO43P186
ITO43P166
ITO43P167
3 ÉTAPE

499
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
PRIUS_D (OM47697D)
■
Feux de gabarit avant
Côté droit seulement: Retirez le boulon et décrochez le boyau
du réservoir de liquide de refroidissement du moteur. Soule-
vez ensuite la conduite d’entrée du filtre à air. ( →P. 495)
Tournez la base de l’ampoule dans le sens contraire à celui
des aiguilles d’une montre.
Véhicules dotés de phares à DEL
Véhicules dotés de phares à halogène
Retirez l’ampoule.
1 ÉTAPE
2 ÉTAPE
ITO43P187
ITO43P167
3 ÉTAPE

500 4-3. Opérations d’entretien à réaliser soi-même
PRIUS_D (OM47697D)■
Phares antibrouillards avant
Enlevez le boulon et l’attache de
la protection inférieure du moteur
et abaissez celle-ci.
Débranchez le connecteur tout
en appuyant sur le bouton de
relâchement.
Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.
ITO43P140
1 ÉTAPE
ITO43P141
2 ÉTAPE
ITO43P142
3 ÉTAPE

501
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
PRIUS_D (OM47697D)
■
Clignotants avant
Enlevez le boulon et l’attache de la protection inférieure du
moteur et abaissez celle-ci. ( →P. 500)
Débranchez le connecteur tout
en appuyant sur le bouton de
relâchement.
Retirez l’ampoule.
1 ÉTAPE
ITO43P143
2 ÉTAPE
ITO43P144
3 ÉTAPE

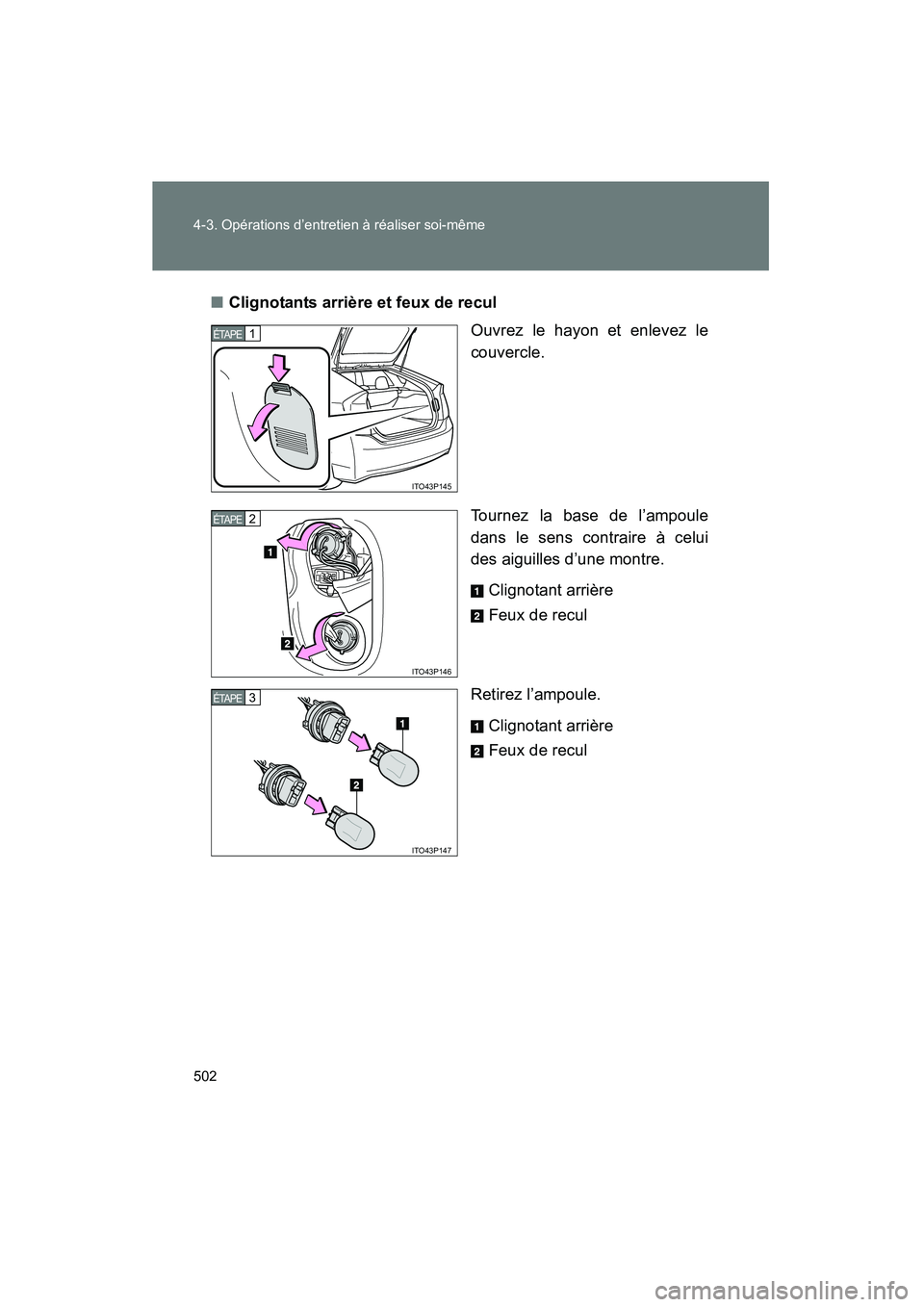

502 4-3. Opérations d’entretien à réaliser soi-même
PRIUS_D (OM47697D)■
Clignotants arrière et feux de recul
Ouvrez le hayon et enlevez le
couvercle.
Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.
Clignotant arrière
Feux de recul
Retirez l’ampoule. Clignotant arrière
Feux de recul
ITO43P145
1 ÉTAPE
ITO43P146
2 ÉTAPE
ITO43P147
3 ÉTAPE
