2011 TOYOTA PRIUS Manuel du propriétaire (in French)

447
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
PRIUS_D (OM47697D)

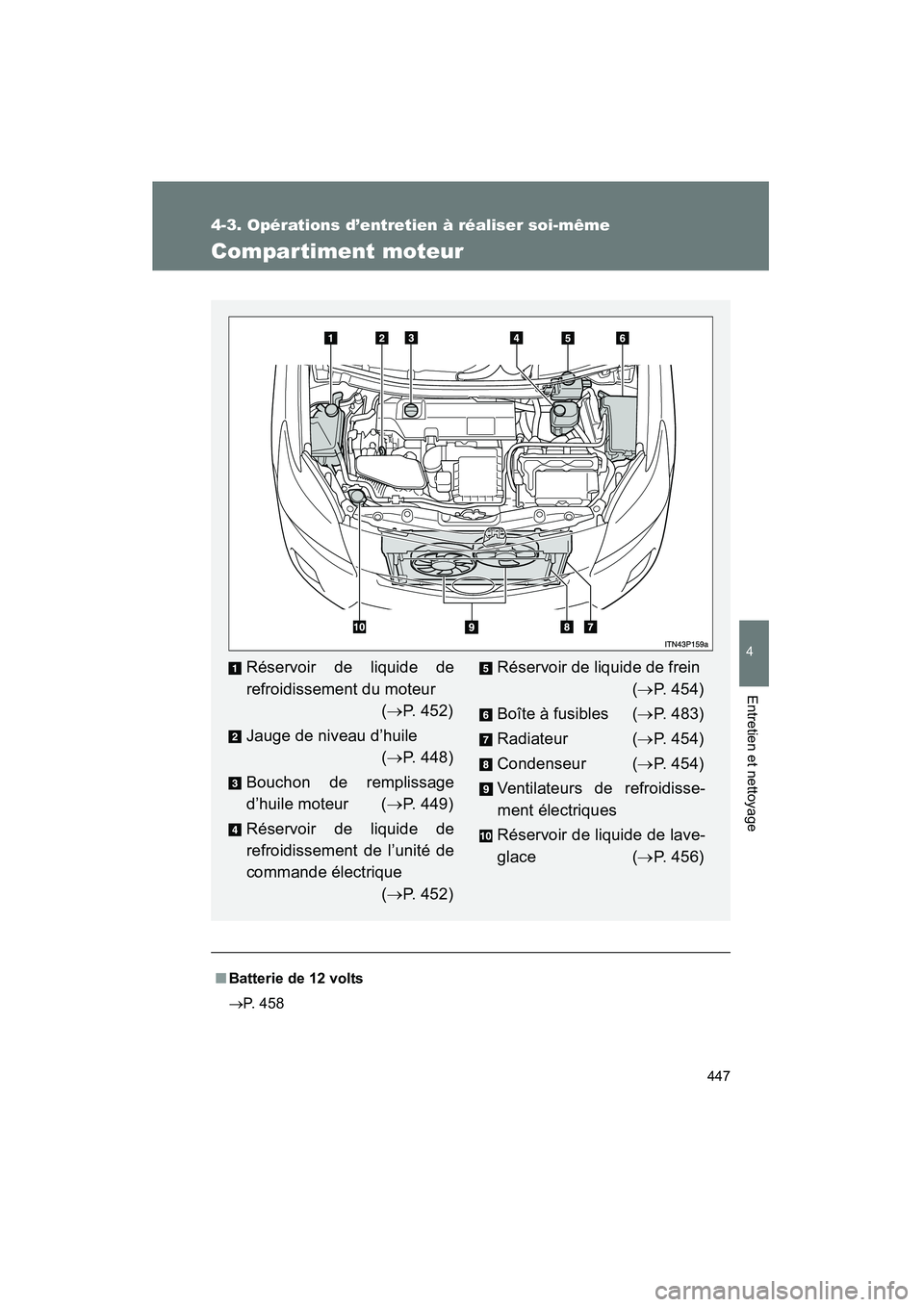

Compartiment moteur
■Batterie de 12 volts
→ P. 458
Réservoir de liquide de
refroidissement du moteur
(→ P. 452)
Jauge de niveau d’huile (→ P. 448)
Bouchon de remplissage
d’huile moteur ( →P. 449)
Réservoir de liquide de
refroidissement de l’unité de
commande électrique (→ P. 452)Réservoir de liquide de frein
(→P. 454)
Boîte à fusibles ( →P. 483)
Radiateur ( →P. 454)
Condenseur ( →P. 454)
Ventilateurs de refroidisse-
ment électriques
Réservoir de liquide de lave-
glace ( →P. 456)

448 4-3. Opérations d’entretien à réaliser soi-même
PRIUS_D (OM47697D)
Huile moteurAmenez le moteur à sa température de fonctionnement, puis coupez-
le et vérifiez le niveau d’huile sur la jauge.
■ Vérification de l’huile moteur
Garez le véhicule sur un sol parfaitement horizontal. Après
avoir coupé le système hybride, attendez plus de cinq minu-
tes que l’huile se soit stabilisée dans le carter.
Placez un chiffon à l’extrémité de
la jauge d’huile, puis sortez-la.
Nettoyez la jauge d’huile.
Réinsérez la jauge d’huile dans son logement jusqu’à ce
qu’elle soit bien en place.
En tenant un chiffon à son extrémité, tirez la jauge et vérifiez
le niveau d’huile.
Nettoyez la jauge et réinsérez-la dans son logement jusqu’à
ce qu’elle soit bien en place. Bas
Plein
1 ÉTAPE
2 ÉTAPE
3 ÉTAPE
4 ÉTAPE
5 ÉTAPE
6 ÉTAPE
ITO43P108

449
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
PRIUS_D (OM47697D)
■

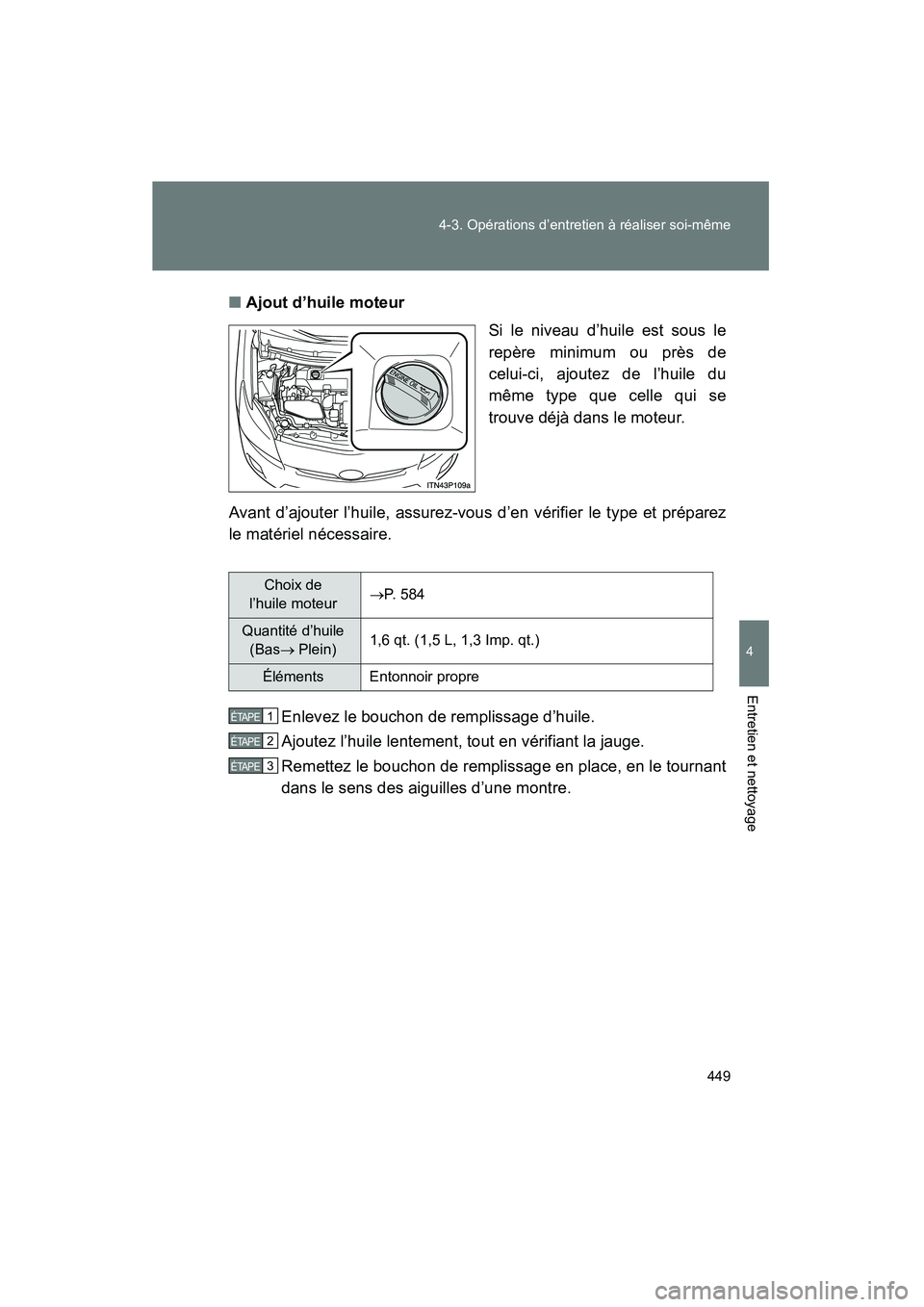

Ajout d’huile moteur
Si le niveau d’huile est sous le
repère minimum ou près de
celui-ci, ajoutez de l’huile du
même type que celle qui se
trouve déjà dans le moteur.
Avant d’ajouter l’huile, assurez-vous d’en vérifier le type et préparez
le matériel nécessaire.
Enlevez le bouchon de remplissage d’huile.
Ajoutez l’huile lentement, tout en vérifiant la jauge.
Remettez le bouchon de remplissage en place, en le tournant
dans le sens des aiguilles d’une montre.
Choix de
l’huile moteur→ P. 584
Quantité d’huile
(Bas → Plein) 1,6 qt. (1,5 L, 1,3 Imp. qt.)
Éléments Entonnoir propre
1 ÉTAPE
2 ÉTAPE
3 ÉTAPE

450 4-3. Opérations d’entretien à réaliser soi-même
PRIUS_D (OM47697D)
■Consommation d’huile moteur
● La quantité d’huile moteur consommée dépend de la viscosité de l’huile,
de sa qualité et des conditions de conduite du véhicule.
● La consommation d’huile augmente lorsque le véhicule roule à vitesse
élevée, avec des accélérations et des décélérations fréquentes.
● Un moteur neuf consomme plus d’huile.
● Lors de la vérification de la consom mation d’huile, ne perdez pas de vue
que l’huile peut être diluée. Il peut dès lors s’avérer difficile de déterminer
le niveau avec précision.
● Consommation d’huile: Max. 1,1 qt./600 miles (1,0 L par 1000 km, 0,9
Imp. qt./600 miles).
● Si le véhicule consomme plus de 1,1 qt. (1,0 L, 0,9 Imp.qt.) aux 600 miles
(1000 km), communiquez avec votre concessionnaire Toyota.
■ Après la vidange d’huile moteur (uniquement pour les véhicules desti-
nés aux États-Unis)
Il faut réinitialiser le système de vidange d’huile. Veuillez procéder comme
suit:
L’odomètre A étant affiché, placez le contacteur “POWER” en mode
OFF.
Placez le contacteur “POWER” en mode ON, tout en maintenant la
touche MPH ou km/h ( →P. 189) enfoncée.
Maintenez le bouton enfoncé jusqu’à ce que le compteur journalier
indique “000000” et que l’écran multifonctions indique que la remise
à zéro est terminée.
1 ÉTAPE
2 ÉTAPE
3 ÉTAPE

451
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
PRIUS_D (OM47697D)
AT T E N T I O N
■
Huile moteur usagée
●L’huile moteur usagée contient des produits polluants nocifs, qui risquent
de provoquer des affections cutanées telles qu’une inflammation ou un
cancer de la peau. Évitez dès lors tout contact prolongé et répété avec de
l’huile moteur usagée. Pour éliminer les résidus d’huile moteur, lavez soi-
gneusement la peau à l’eau et au savon.
● Ne jetez pas l’huile et le filtre usagés n’importe où et n’importe comment.
Ne les jetez pas aux ordures, dans les égouts ou sur le sol.
Renseignez-vous auprès de votre concessionnaire Toyota, d’une station-
service ou des magasins d’accessoires pour automobiles sur les possibili-
tés de recyclage ou sur la meilleure façon de jeter ces produits.
● Ne laissez pas d’huile moteur usagée à la portée des enfants.
NOTE
■Pour éviter d’endommager gravement le moteur
Vérifiez le niveau d’huile régulièrement.
■ Lorsque vous procédez au changement d’huile moteur
●Veillez à ne pas faire tomber d’huile moteur sur les composants du véhi-
cule.
● Ne dépassez pas le niveau maximum, car cela pourrait occasionner des
dégâts au moteur.
● Vérifiez le niveau d’huile sur la j auge chaque fois que vous faites le plein.
● Assurez-vous de bien revisser le bouchon de remplissage d’huile moteur.

452 4-3. Opérations d’entretien à réaliser soi-même
PRIUS_D (OM47697D)
Liquide de refroidissement du moteur/de l’unité de commande
électriqueLe niveau est suffisant s’il se situe entre les repères “FULL” et “LOW”
du réservoir lorsque le système hybride est froid. Réservoir de liquide de refroidissement du moteur Bouchon du réservoir
“FULL”
“LOW”
Si le niveau se situe sur ou sous
le repère “LOW”, ajoutez du
liquide de refroidissement
jusqu’au repère “FULL”.
Réservoir de liquide de refroidissement de l’unité de commande
électriqueBouchon du réservoir
Plein
Bas
Si le niveau se situe sous le
repère “L”, ajoutez du liquide de
refroidissement jusqu’au repère
“F”.
ITO43P111
■Si le niveau de liquide de refroidissement redescend peu après avoir
rempli le réservoir
Vérifiez visuellement le radiateur, les durites, le bouchon de réservoir, le
bouchon de radiateur, le bouchon de vidange et la pompe à eau.
Si vous ne détectez aucune fuite, demandez à votre concessionnaire Toyota
de vérifier la pression au bouchon et l’étanchéité du système de refroidisse-
ment.

453
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
PRIUS_D (OM47697D)
■

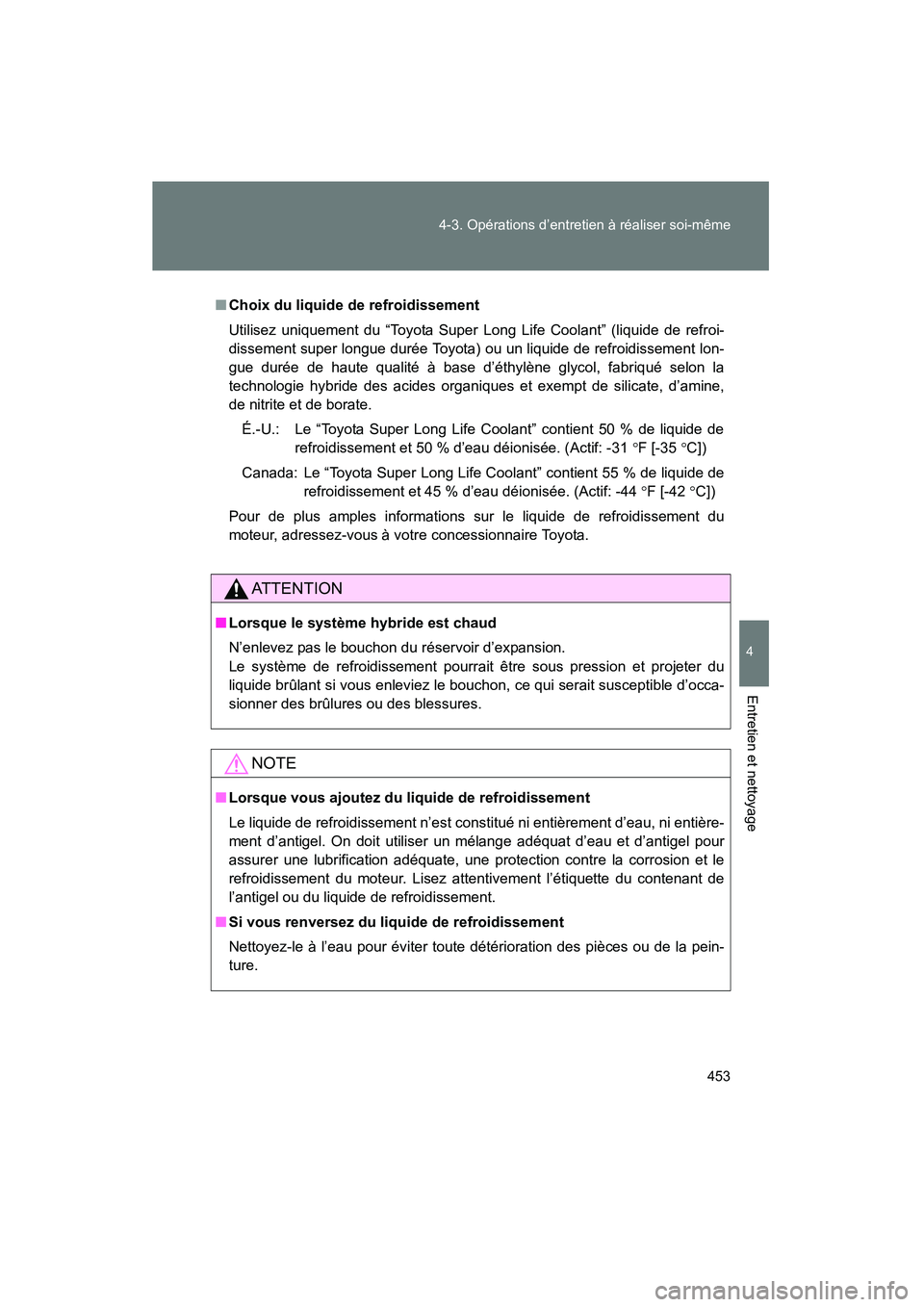

Choix du liquide de refroidissement
Utilisez uniquement du “Toyota Super Long Life Coolant” (liquide de refroi-
dissement super longue durée Toyota) ou un liquide de refroidissement lon-
gue durée de haute qualité à base d’éthy lène glycol, fabriqué selon la
technologie hybride des acides organiques et exempt de silicate, d’amine,
de nitrite et de borate.
É.-U.: Le “Toyota Super Long Life Coolant” contient 50 % de liquide de refroidissement et 50 % d’eau déionisée. (Actif: -31 °F [-35 °C])
Canada: Le “Toyota Super Long Life C oolant” contient 55 % de liquide de
refroidissement et 45 % d’eau déionisée. (Actif: -44 °F [-42 °C])
Pour de plus amples informations sur le liquide de refroidissement du
moteur, adressez-vous à votre concessionnaire Toyota.
AT T E N T I O N
■ Lorsque le système hybride est chaud
N’enlevez pas le bouchon du réservoir d’expansion.
Le système de refroidissement pourrait être sous pression et projeter du
liquide brûlant si vous enleviez le bouchon, ce qui serait susceptible d’occa-
sionner des brûlures ou des blessures.
NOTE
■Lorsque vous ajoutez du liquide de refroidissement
Le liquide de refroidissement n’est consti tué ni entièrement d’eau, ni entière-
ment d’antigel. On doit utiliser un mélange adéquat d’eau et d’antigel pour
assurer une lubrification adéquate, une protection contre la corrosion et le
refroidissement du moteur. Lisez attentivement l’étiquette du contenant de
l’antigel ou du liquide de refroidissement.
■ Si vous renversez du liquide de refroidissement
Nettoyez-le à l’eau pour éviter toute détérioration des pièces ou de la pein-
ture.

454 4-3. Opérations d’entretien à réaliser soi-même
PRIUS_D (OM47697D)
Radiateur et condenseurVérifiez le radiateur et le condenseur, et enlevez tout corps étranger.
Si l’une de ces pièces est très sale ou si vous avez des doutes sur
son état, demandez à votre concessionnaire Toyota de vérifier votre
véhicule.
Liquide de frein■ Vérification du niveau de liquide
Le niveau du liquide de frein doit
se situer entre les repères “MAX”
et “MIN” du réservoir.
AT T E N T I O N
■Lorsque le système hybride est chaud
Ne touchez ni au radiateur, ni au condenseur; ces pièces pourraient être très
chaudes et vous brûler.
ITO43P151
