2011 TOYOTA PRIUS Manuel du propriétaire (in French)

191
2-2. Bloc d’instrumentation
2
Pendant la conduite
PRIUS_D (OM47697D)
Voyants et lampes témoins
Les voyants et les lampes témoins du bloc d’instrumentation et du
panneau central informent le conducteur de l’état des différents sys-
tèmes du véhicule.
Bloc d’instrumentation
Bloc d’instrumentation
ITO22P103

192 2-2. Bloc d’instrumentation
PRIUS_D (OM47697D)
■Vo y a n ts
Les voyants informent le conducteur de l’état de fonctionnement
des différents systèmes du véhicule.
Voyant de clignotant
(→ P. 184)(si le véhi-
cule en est
doté)Voyant “LKA” ( →P. 251)
Voyant des feux de
route ( →P. 214)Voyant du système
anti-patinage ( →P. 263)
(É.-U.)
Voyant des phares
(→ P. 214)
(si le véhi-
cule en est doté)
Lampe témoin “PCS”
(→ P. 267)
(Canada)
Voyant des feux arrière
(→ P. 214)
Voyant “AIR BAG ON/
OFF” ( →P. 130)
(si le véhi-
cule en est
doté)
Voyant des phares
antibrouillards
(→ P. 217) Voyants de position de
changement de vitesse
(→ P. 176)
Voyant de sécurité
(→ P. 111 )Voyant du mode Power
(→ P. 177)
(si le véhi-
cule en est doté)Voyant du régulateur de
vitesse ( →P. 222)Voyant de mode de
conduite Eco ( →P. 177)
*1,2
*1,3
*1

193
2-2. Bloc d’instrumentation
2
Pendant la conduite
PRIUS_D (OM47697D)

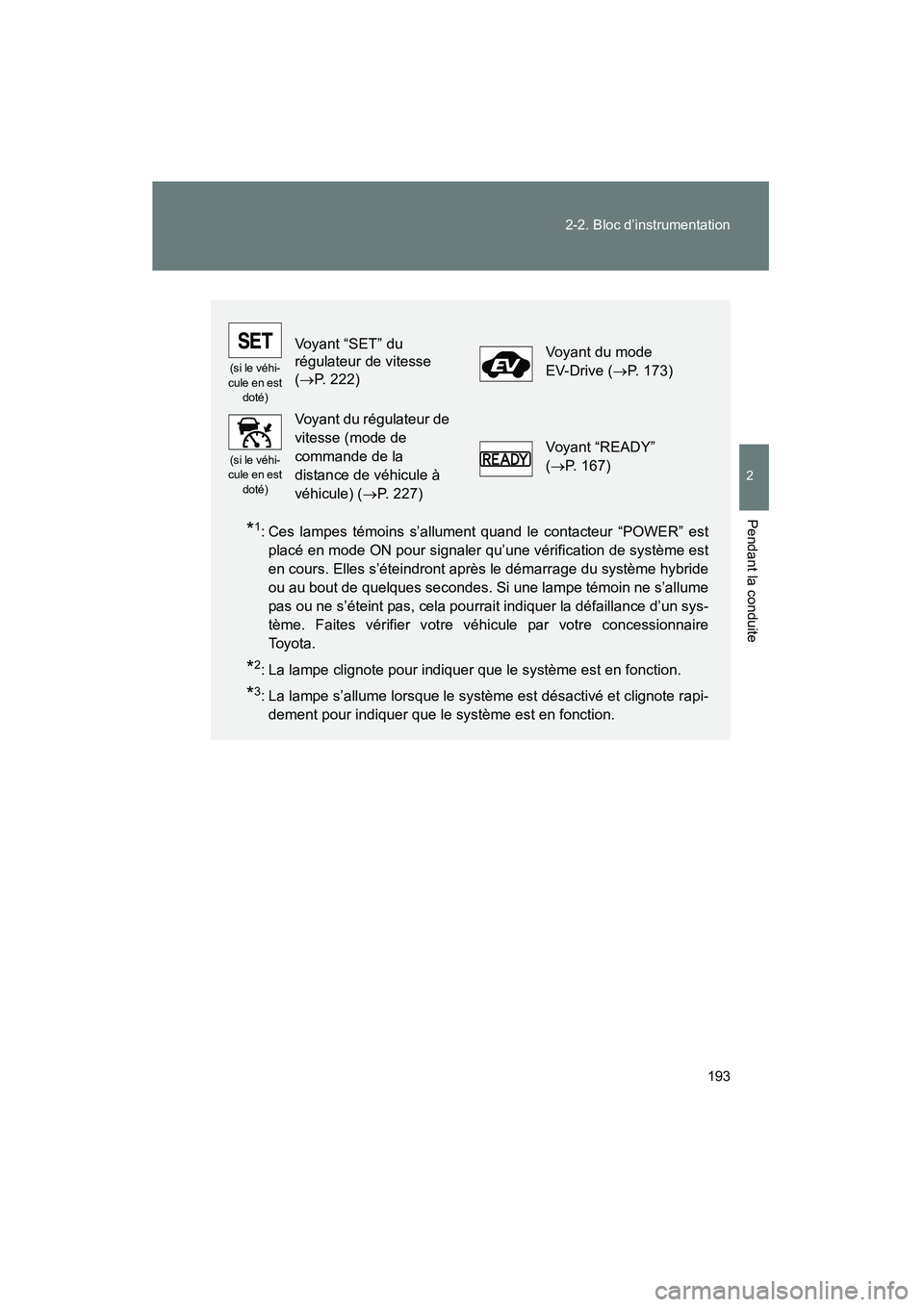

*1: Ces lampes témoins s’allument quand le contacteur “POWER” est
placé en mode ON pour signaler qu’une vérification de système est
en cours. Elles s’éteindront après le démarrage du système hybride
ou au bout de quelques secondes. Si une lampe témoin ne s’allume
pas ou ne s’éteint pas, cela pourrait indiquer la défaillance d’un sys-
tème. Faites vérifier votre véhicule par votre concessionnaire
To y o t a .
*2: La lampe clignote pour indiquer que le système est en fonction.
*3: La lampe s’allume lorsque le système est désactivé et clignote rapi-dement pour indiquer que le système est en fonction.
(si le véhi-
cule en est doté)
Voyant “SET” du
régulateur de vitesse
(→ P. 222)Voyant du mode
EV-Drive ( →P. 173)
(si le véhi-
cule en est doté)
Voyant du régulateur de
vitesse (mode de
commande de la
distance de véhicule à
véhicule) ( →P. 227)
Voyant “READY”
(→ P. 167)

194 2-2. Bloc d’instrumentation
PRIUS_D (OM47697D)
■Lampes témoins
Les lampes témoins informent le conducteur des défaillances du
système indiqué. ( →P. 519)
*1: Ces lampes témoins s’allument quand le contacteur “POWER” est
placé en mode ON pour signaler qu’une vérification de système est
en cours. Elles s’éteindront après le démarrage du système hybride
ou au bout de quelques secondes. Si une lampe témoin ne s’allume
pas ou ne s’éteint pas, cela pourrait indiquer la défaillance d’un sys-
tème. Faites vérifier votre véhicule par votre concessionnaire
To y o t a .
*2: La lampe clignote pour indiquer une défaillance.
(É.-U.)(Canada)(É.-U.)(Canada) rougejaune(si le véhi-
cule en est doté)
(É.-U.)(Canada)(si le véhi-
cule en est doté)
(si le véhi-
cule en est
doté)(si le véhi-
cule en est
doté)
*1*1*1*1*1*1*1*1
*1*1*1*1*1*1,2*1
*2*2*2*1

195
2-2. Bloc d’instrumentation
2
Pendant la conduite
PRIUS_D (OM47697D)

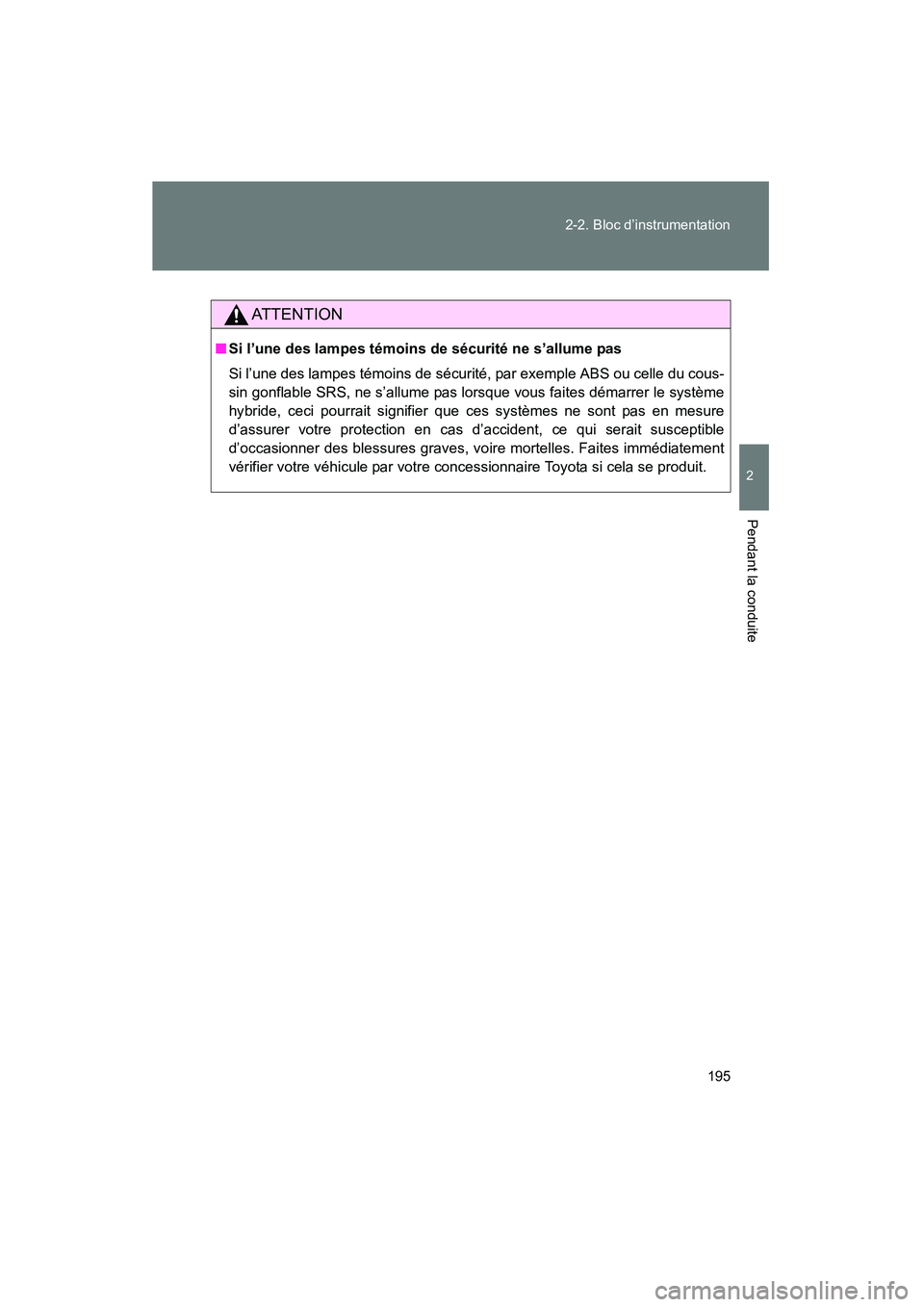

AT T E N T I O N
■
Si l’une des lampes témoins de sécurité ne s’allume pas
Si l’une des lampes témoins de sécurité, par exemple ABS ou celle du cous-
sin gonflable SRS, ne s’allume pas lorsque vous faites démarrer le système
hybride, ceci pourrait signifier que ces systèmes ne sont pas en mesure
d’assurer votre protection en cas d’accident, ce qui serait susceptible
d’occasionner des blessures graves, vo ire mortelles. Faites immédiatement
vérifier votre véhicule par votre concessionnaire Toyota si cela se produit.

196
2-2. Bloc d’instrumentation
PRIUS_D (OM47697D)
Écran multifonctions
L’écran multifonctions présente au conducteur diverses données
liées à la conduite, y compris la montre de bord.
● Montre de bord ( →P. 209)
Indique l’heure et permet de la régler.
● Contrôle d’énergie ( →P. 198)
Affiche l’état du système hybride.
● Témoin du système hybride ( →P. 200)
Favorise une conduite écologique.
● Informations de croisière
Affiche l’autonomie, la consommation de carburant et d’autres rensei-
gnements relatifs au trajet.
●Odomètre/compteur journalier/distance à parcourir avant la
panne sèche ( →P. 206)

197
2-2. Bloc d’instrumentation
2
Pendant la conduite
PRIUS_D (OM47697D)

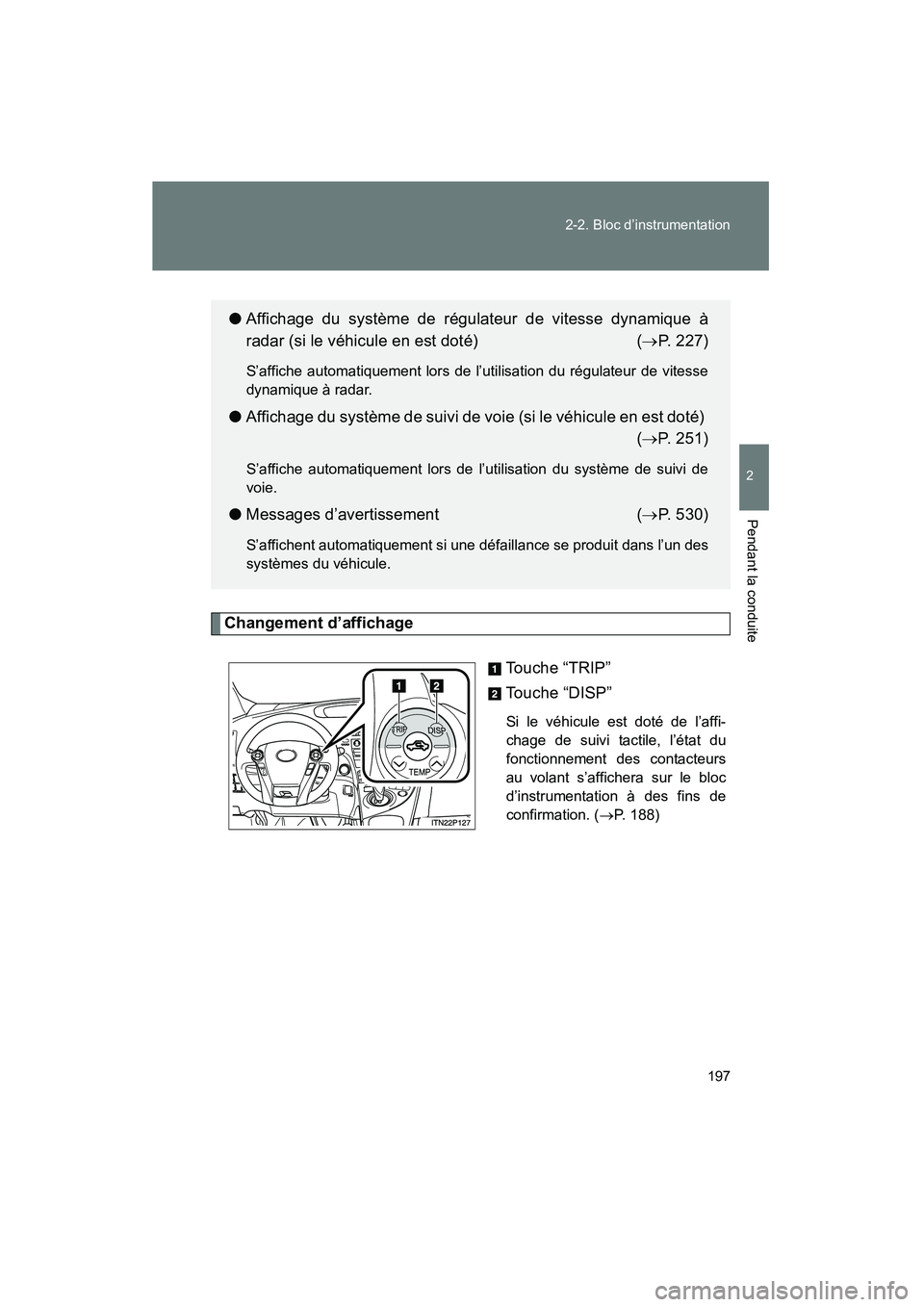

Changement d’affichage
Touche “TRIP”
Touche “DISP”
Si le véhicule est doté de l’affi-
chage de suivi tactile, l’état du
fonctionnement des contacteurs
au volant s’affichera sur le bloc
d’instrumentation à des fins de
confirmation. (→P. 188)
● Affichage du système de régulateur de vitesse dynamique à
radar (si le véhicule en est doté) ( →P. 227)
S’affiche automatiquement lors de l’utilisation du régulateur de vitesse
dynamique à radar.
● Affichage du système de suivi de voie (si le véhicule en est doté)
(→P. 251)
S’affiche automatiquement lors de l’utilisation du système de suivi de
voie.
●Messages d’avertissement ( →P. 530)
S’affichent automatiquement si une défaillance se produit dans l’un des
systèmes du véhicule.

198 2-2. Bloc d’instrumentation
PRIUS_D (OM47697D)

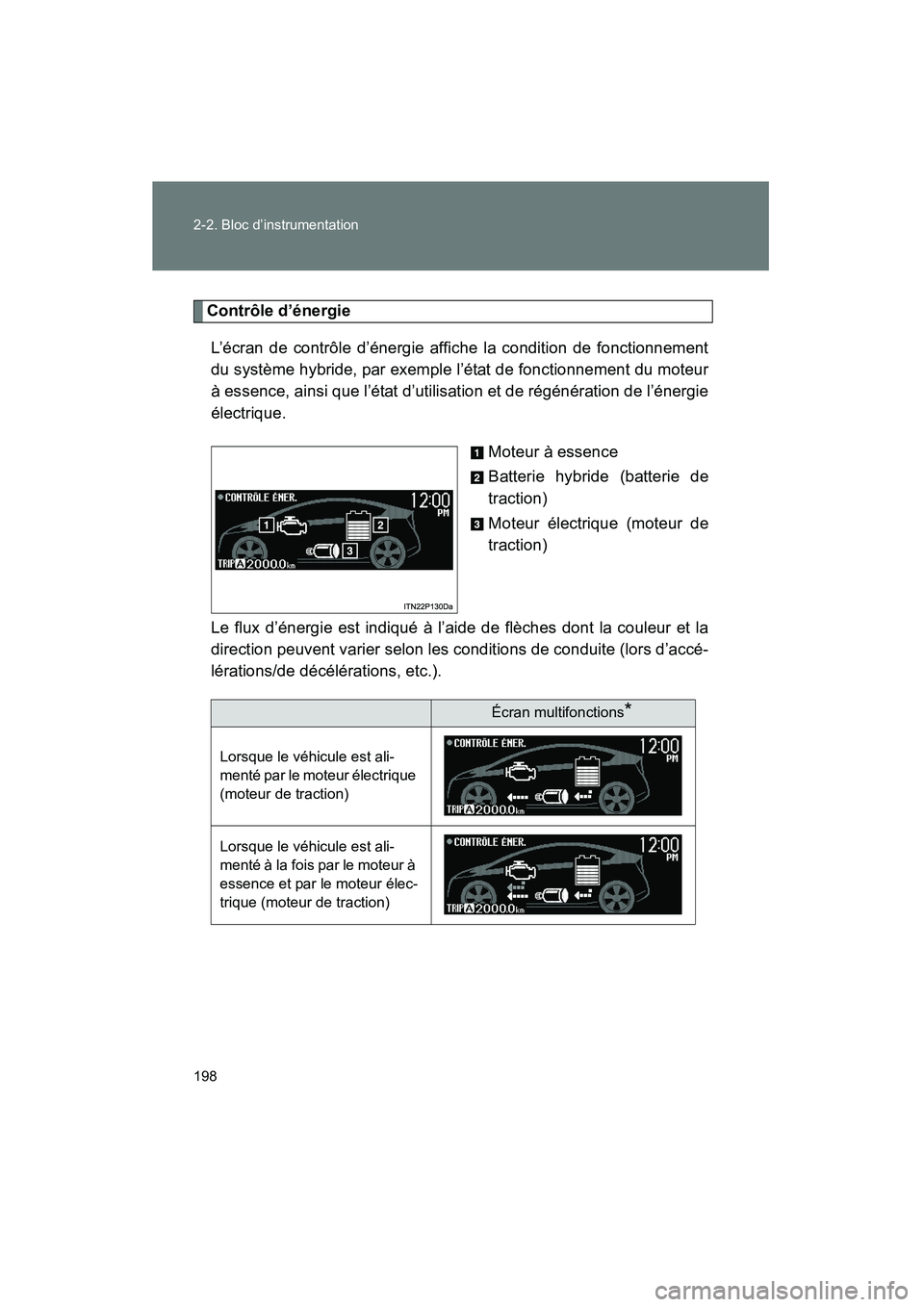

Contrôle d’énergieL’écran de contrôle d’énergie affiche la condition de fonctionnement
du système hybride, par exemple l’état de fonctionnement du moteur
à essence, ainsi que l’état d’utilisation et de régénération de l’énergie
électrique.
Moteur à essence
Batterie hybride (batterie de
traction)
Moteur électrique (moteur de
traction)
Le flux d’énergie est indiqué à l’aide de flèches dont la couleur et la
direction peuvent varier selon les conditions de conduite (lors d’accé-
lérations/de décélérations, etc.).
Écran multifonctions*
Lorsque le véhicule est ali-
menté par le moteur électrique
(moteur de traction)
Lorsque le véhicule est ali-
menté à la fois par le moteur à
essence et par le moteur élec-
trique (moteur de traction)
