2011 TOYOTA PRIUS Manuel du propriétaire (in French)

487
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
PRIUS_D (OM47697D)
FUSIBLEIntensitéCircuit
12 P CON MAIN 7,5A Système de commande de sta-
tionnement, transmission
13 AM2 7,5A Système de gestion de l’énergie
14 ECU-B2 7,5A Système Smart key
15 MAYDAY 10A Mayday
16 ECU-B3 10A Climatiseur
17 TURN & HAZ 10A Clignotants
18 ETCS 10A Système d’injection de carburant
multipoint/système d’injection de
carburant multipoint séquentielle
19 ABS MAIN
NO.1 20A Freins antiblocage
20 P/I 2 40A Système de commande de sta-
tionnement, klaxon,
phare droit (feux de croisement)
phare gauche (feux de croise-
ment)
feux de recul
21 ABS MTR 1 30A Freins antiblocage
22 ABS MTR 2 30A Freins antiblocage
23 H-LP HI MAIN 20A H-LP HI RH, H-LP HI LH,
contacteur des phares, système
des phares de jour
24 P/I 1 60A IG2, EFI MAIN, BATT FAN
25 EPS 60A Direction assistée électrique
26 PCU 10A Inverseur et convertisseur
27 IGCT NO.2 10A Système hybride, système de
commande de stationnement
Système, glaces assistées, inver-
seur, convertisseur

488 4-3. Opérations d’entretien à réaliser soi-même
PRIUS_D (OM47697D)
FUSIBLEIntensitéCircuit
28 MIR HTR 10A Désembueurs de rétroviseurs
extérieurs
29 RAD NO.1 15A Système audio, système de navi-
gation
30 DOME 10A Éclairage d’accueil aux portières,
éclairage de lecture, éclairage
intérieur, éclairage de seuil avant,
éclairage de courtoisie, rétroviseur
intérieur, ouvre-porte de garage,
direction assistée électrique
31 ECU-B 7,5A Système Smart key, système de
communication multiplex, éclai-
rage de lecture, jauges et comp-
teurs
32 H-LP LH HI 10A Phare gauche (feux de route)
33 H-LP RH HI 10A Phare droit (feux de route)
34 EFI NO.2 10A Système d’injection de carburant
multipoint/système d’injection de
carburant multipoint séquentielle
35 IGCT NO.3 10A Système de refroidissement
36 SPARE 30A Fusibles de rechange
37 SPARE 10A Fusibles de rechange
38 SPARE 7,5A Fusibles de rechange
39 EFI MAIN 20A Système d’injection de carburant
multipoint/système d’injection de
carburant multipoint séquentielle,
EFI NO.2
40 BATT FAN 10A Ventilateur de refroidissement de
la batterie
41 IG2 20A Système d’injection de carburant
multipoint/système d’injection de
carburant multipoint séquentielle,
MET-IGN, IGN, glaces assistées

489
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
PRIUS_D (OM47697D)
■
Bloc d’instrumentation côté gauche
FUSIBLEIntensitéCircuit
1 CIG 15A Prises de courant
2 ECU-ACC 10ASystème de communication multi-
plex, rétroviseurs extérieurs, sys-
tème d’assistance au conducteur,
système audio, système de navi-
gation
3 PWR OUTLET 15A Prises de courant
4 SEAT HTR FR 10A Sièges chauffants
5 SEAT HTR FL 10A Sièges chauffants
6 DOOR NO.1 25A Verrou de portière assisté
7 PSB 30A Système de sécurité préventive
8 PWR SEAT FR 30A Soutien lombaire du siège avant
9 DBL LOCK 25A Volant inclinable et télescopique
10 FR FOG 15A Phares antibrouillards avant
11 PWR SEAT FL 30A Soutien lombaire du siège avant
12 OBD 7,5A Système de diagnostic de bord
13 RR FOG 7,5A Pas de circuit
14 STOP 10AFeux d’arrêt, feu d’arrêt surélevé,
système de freinage, glaces assis-
tées, système d’assistance au
conducteur
ITO43P133
1
2
3 4
56 7
8
910
11 12
13
14 15
16 17
18 19
23 24 25
26
2728
29
30
20 21 22

490 4-3. Opérations d’entretien à réaliser soi-même
PRIUS_D (OM47697D)
FUSIBLEIntensitéCircuit
15 P FR DOOR 25A Glaces assistées
16 D FR DOOR 25A Glaces assistées
17 DOOR RR 25A Glaces assistées
18 DOOR RL 25A Glaces assistées
19 S/ROOF 30APanneau de toit transparent élec-
trique
20 ECU-IG NO.1 10A Ventilateurs de refroidissement
électriques, système de communi-
cation multiplex
21 ECU-IG NO.2 10A Système d’assistance au conduc-
teur, système de sécurité préven-
tive, système de suivi de voie,
rétroviseur intérieur, ouvre-porte
de garage, capteur G et de vitesse
angulaire de lacet, système de
freinage, direction assistée électri-
que, système de navigation, pan-
neau de toit transparent
électrique, système témoin de
basse pression des pneus, dispo-
sitifs de tension des ceintures de
sécurité, système audio, feux de
détresse, clignotants, essuie-gla-
ces avant, lave-phares
22 GAUGE 10ASystème automatique de com-
mande de portée des phares,
témoin de rappel de ceinture de
sécurité côté passager avant, jau-
ges et compteurs
23 A/C 10AClimatiseur, système de ventilation
fonctionnant à l’énergie solaire, cli-
matiseur à distance
24 WASHER 15A Lave-glace avant

491
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
PRIUS_D (OM47697D)
FUSIBLEIntensitéCircuit
25 RR WIP 20A Essuie-glace et lave-glace arrière
26 WIP 30A Essuie-glaces avant
27 MET 7,5A Jauges et compteurs
28 IGN 10ASystème de freinage, système
d’assistance au conducteur, sys-
tème d’injection multipoint/sys-
tème d’injection multipoint
séquentielle, système de cous-
sins gonflables SRS, capteur de
détection de passager, glaces
assistées, système Smart key
29 PANEL 10AClimatiseur, feux de détresse, siè-
ges chauffants, transmission, con-
tacteur de position “P”, système de
navigation, système de ventilation
fonctionnant à l’énergie solaire, cli-
matiseur à distance, système
avancé d’assistance au stationne-
ment, lave-phares, témoin de rap-
pel de ceinture de sécurité côté
passager avant, système de com-
mande automatique de portée des
phares, éclairage de la boîte à
gants, montre de bord, système
audio
30 TAIL 10ASystème de commande automati-
que de portée des phares, éclai-
rage de la plaque
d’immatriculation, phares anti-
brouillards avant, feux de gabarit

492 4-3. Opérations d’entretien à réaliser soi-même
PRIUS_D (OM47697D)
■Après avoir remplacé un fusible
● Si les éclairages ne s’allument toujours pas après le remplacement du
fusible, il faudra peut-être remplacer une ampoule. ( →P. 493)
● Si le fusible grille de nouveau, faites vérifier votre véhicule par votre
concessionnaire Toyota.
■ En cas de surcharge dans l’un des circuits
Les fusibles sont conçus pour griller afin de protéger le faisceau de câblage
contre tout dégât.
AT T E N T I O N
■Pour éviter tout risque de panne et d’incendie
Observez les précautions suivantes.
Les négliger pourrait endommager le véhicule et occasionner des blessures
graves ou un incendie.
● N’utilisez jamais de fusible d’intensité supérieure à celle prescrite ou
d’autre objet qui ne soit pas un fusible.
● Utilisez toujours un fusible Toyota d’origine ou un fusible équivalent.
Ne remplacez jamais un fusible avec un simple câble, même provisoire-
ment.
Cela pourrait occasionner des dommages importants, voire un incendie.
● Ne modifiez pas les fusibles ni la boîte à fusibles.
NOTE
■Avant de remplacer un fusible
Demandez à votre concessionnaire Toyota de trouver l’origine de la
surcharge électrique et de faire la réparation.

493
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
PRIUS_D (OM47697D)

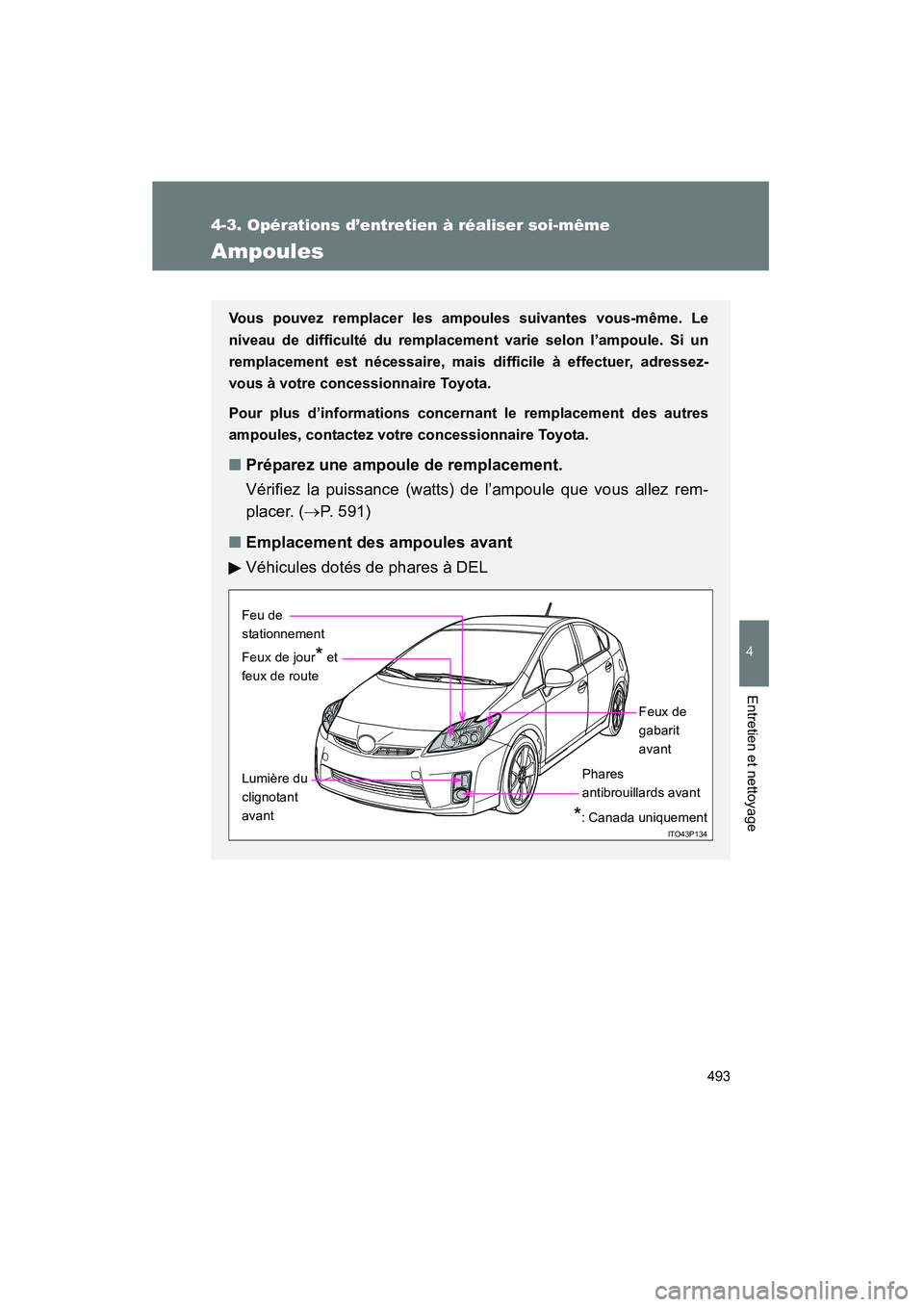

Ampoules
Vous pouvez remplacer les ampoules suivantes vous-même. Le
niveau de difficulté du remplacement varie selon l’ampoule. Si un
remplacement est nécessaire, mais di fficile à effectuer, adressez-
vous à votre concessionnaire Toyota.
Pour plus d’informations concer nant le remplacement des autres
ampoules, contactez votre concessionnaire Toyota.
■ Préparez une ampoule de remplacement.
Vérifiez la puissance (watts) de l’ampoule que vous allez rem-
placer. ( →P. 591)
■ Emplacement des ampoules avant
Véhicules dotés de phares à DEL
ITO43P134
Feu de
stationnement
Feux de jour* et
feux de route
Lumière du
clignotant
avant
Phares
antibrouillards avant Feux de
gabarit
avant
*: Canada uniquement

494 4-3. Opérations d’entretien à réaliser soi-même
PRIUS_D (OM47697D)

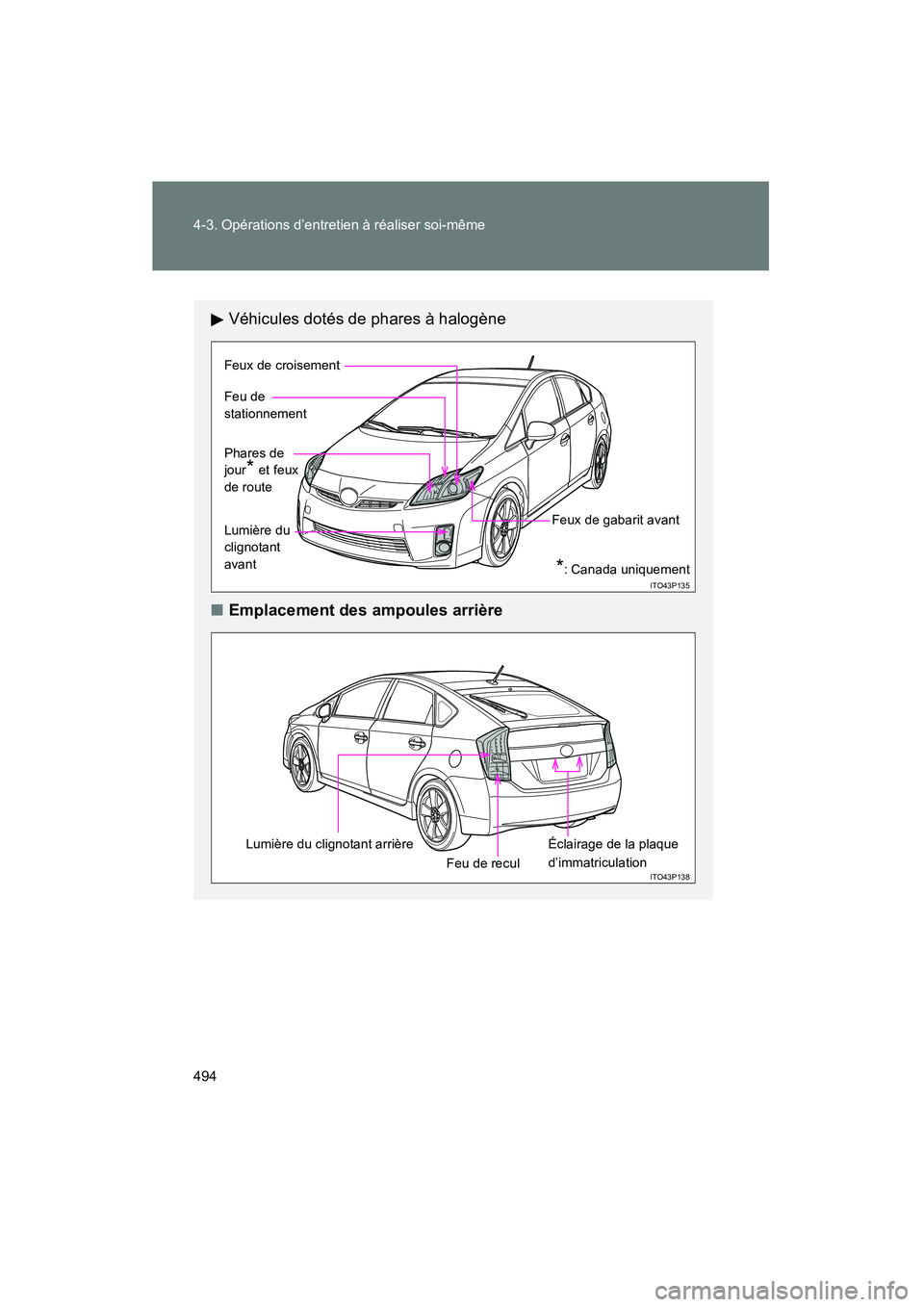

Véhicules dotés de phares à halogène
■ Emplacement des ampoules arrière
ITO43P135
Feux de croisement
Lumière du
clignotant
avant
Phares de
jour
* et feux
de route
Feu de
stationnement
Feux de gabarit avant
*: Canada uniquement
ITO43P138
Lumière du clignotant arrière
Feu de reculÉclairage de la plaque
d’immatriculation
