104
Bagageruimteverlichting (fig. 134)
Als de achterklep wordt geopend,
gaan automatisch de lichtunits Ain
de zijbekleding van de bagageruimte
branden (een aan elke zijde).
De verlichting dooft automatisch als
de achterklep wordt gesloten.
BELANGRIJKDe lichtunits doven
na enige minuten om te voorkomen
dat de accu wordt ontladen.STEKKERDOOS (fig. 135)
(voor bepaalde
uitvoeringen/markten)
Werkt alleen als het contactslot in
standMstaat; ze bevinden zich:
– stekkerdoos Aop het rechter zij-
paneel van de derde rij zitplaatsen;
– stekkerdoos Baan de achterzijde
van de afwerking van de bestuur-
dersstoel, onder de bevestiging voor
de veiligheidsgordel.
Open de beschermdekseltjes om de
stekkerdozen te gebruiken.ELEKTRISCHE
RUITBEDIENING
De elektrische ruitbediening is voor-
zien van een antibeklemmingsfunctie.
De regeleenheid van het systeem kan
een eventueel obstakel voor de sluitende
ruit signaleren. Als dit gebeurt, onder-
breekt het systeem de ruitbeweging en
wordt de ruitbeweging omgekeerd.
BELANGRIJKAls het contactslot in
standSstaat of de sleutel is uitgeno-
men, kunnen de ruiten nog ongeveer
1 minuut worden bediend.
BELANGRIJKAls de accu losge-
koppeld is geweest en vervolgens de
ruitbediening niet werkt als een sluit-
commando wordt gegeven, moet het
systeem worden geïnitialiseerd; laat de
schakelaar los en bedien de schake-
laar een tweede keer totdat de ruit ge-
heel gesloten is; blijf de schakelaar
nog een seconde bedienen, nadat de
ruit de uiterste stand heeft bereikt.
Het systeem werkt weer normaal.
fig. 135
L0B0087b
fig. 134
L0B0079b
066-134 Phedra LUM NL 17-11-2009 9:29 Pagina 104

105
Onzorgvuldig gebruik van
de elektrische ruitbedie-
ning kan gevaarlijk zijn.
Controleer voor en tijdens het be-
dienen van de ruitschakelaar of de
passagiers niet het risico op ver-
wonding lopen door de bewegende
ruit, of door voorwerpen die door
de ruit worden meegesleept of tegen
de ruit komen. Als de auto wordt
verlaten, schakel dan altijd het con-
tactslot uit, zodat wordt voorkomen
dat de ruitbediening per ongeluk
wordt bediend. Dit kan gevaar op-
leveren voor de passagiers die in de

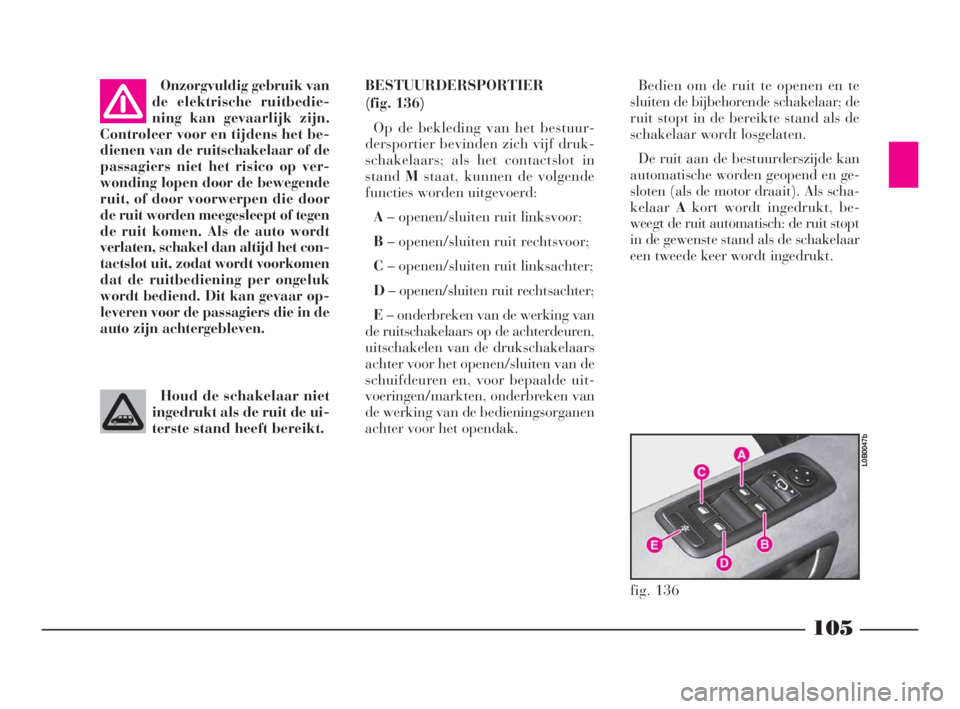

auto zijn achtergebleven.BESTUURDERSPORTIER
(fig. 136)
Op de bekleding van het bestuur-
dersportier bevinden zich vijf druk-
schakelaars; als het contactslot in
standMstaat, kunnen de volgende
functies worden uitgevoerd:
A– openen/sluiten ruit linksvoor;
B– openen/sluiten ruit rechtsvoor;
C– openen/sluiten ruit linksachter;
D– openen/sluiten ruit rechtsachter;
E– onderbreken van de werking van
de ruitschakelaars op de achterdeuren,
uitschakelen van de drukschakelaars
achter voor het openen/sluiten van de
schuifdeuren en, voor bepaalde uit-
voeringen/markten, onderbreken van
de werking van de bedieningsorganen
achter voor het opendak.Bedien om de ruit te openen en te
sluiten de bijbehorende schakelaar; de
ruit stopt in de bereikte stand als de
schakelaar wordt losgelaten.
De ruit aan de bestuurderszijde kan
automatische worden geopend en ge-
sloten (als de motor draait). Als scha-
kelaarAkort wordt ingedrukt, be-
weegt de ruit automatisch: de ruit stopt
in de gewenste stand als de schakelaar
een tweede keer wordt ingedrukt.
Houd de schakelaar niet
ingedrukt als de ruit de ui-
terste stand heeft bereikt.
fig. 136
L0B0047b
066-134 Phedra LUM NL 17-11-2009 9:29 Pagina 105

106
PASSAGIERSPORTIER
(fig. 137)
Op de portierbekleding bevindt zich
drukschakelaarAvoor de bediening
van de ruit in het portier.
ZIJSCHUIFDEUREN (fig. 137)
Bedien schakelaar Aom de ruit te
openen/sluiten.UITZETBARE ZIJRUITEN ACHTER
(3erij)
Sluiten:
– voer de handelingen in omgekeerde
volgorde uit, totdat de ruit in de ge-
sloten stand vastklikt en hendel Ain
de juiste stand staat. Openen/sluiten (fig.139)
Openen:
– verplaats de hendel Azoals in de
afbeelding is aangegeven en druk ver-
volgens de hendel naar buiten om de
ruit te openen;
– druk de hendel naar achteren tot-
dat de ruit in de geopende stand vast-
klikt.
fig. 137
L0B0046b
fig. 138
L0B0048b
fig. 139
L0B0049b
066-134 Phedra LUM NL 17-11-2009 9:29 Pagina 106

107
ELEKTRISCH
OPENDAK
(voor bepaalde
uitvoeringen/markten)
De auto kan zijn uitgerust met drie
elektrische opendaken: voor, in het
midden en achter, die kunnen worden
bediend met de bedieningsschakelaars
als het contactslot in stand Mstaat.
BELANGRIJKAls het contactslot in
standSstaat of de sleutel is uitgeno-
men, kunnen de ruiten nog ongeveer
1 minuut worden bediend.
De daken zijn voorzien van een
schuifbaar zonnescherm en een anti-
beklemmingsfunctie. De regeleenheid
van het systeem kan een eventueel ob-
stakel voor het sluitende dak signale-
ren. Als dit gebeurt, onderbreekt het
systeem de beweging en wordt de be-
weging omgekeerd.Onjuist gebruik van het
dak kan gevaarlijk zijn.
Controleer voor en tijdens
het bedienen van de bedienings-
schakelaar of de passagiers niet
het risico op verwonding lopen
door het bewegende dak, of door
voorwerpen die door het dak wor-
den meegesleept of tegen het dak
komen.
Als de auto wordt verla-
ten, schakel dan altijd het
contactslot uit, zodat wordt
voorkomen dat het opendak per on-
geluk wordt bediend. Dit kan ge-
vaar opleveren voor de passagiers
die in de auto zijn achtergebleven.
Open het dak niet bij
sneeuw of ijs: risico op be-
schadiging.
BELANGRIJKAls de accu losge-
koppeld is geweest en vervolgens de
daken niet meer werken als een sluit-
commando wordt gegeven, moet het
systeem worden geïnitialiseerd; laat de
schakelaar los en bedien de schakelaar
een tweede keer totdat de daken geheel
gesloten zijn; blijf de schakelaar nog
een seconde bedienen, nadat de daken
de uiterste stand hebben bereikt. Het
systeem werkt weer normaal.
BEDIENINGSORGANEN
OP DE EERSTE RIJ (fig. 139)
Voorste dak
Openen/sluiten in spoilerstand:
– druk op schakelaar A(zijde1) om
het dak te openen en houd de scha-
kelaar ingedrukt, totdat de uiterste
stand is bereikt;
– druk op schakelaar A(zijde2) om
het dak te sluiten en houd de schake-
laar ingedrukt, totdat de uiterste
stand is bereikt;
066-134 Phedra LUM NL 17-11-2009 9:29 Pagina 107

108
Geheel openen/sluiten:
– druk voor het geheel openen van
het dak vanuit de spoilerstand nog-
maals op schakelaar A(zijde1) en
houd de schakelaar ingedrukt totdat
het dak geheel is geopend;
– druk op schakelaar A(zijde2),
totdat het dak in de spoilerstand
staat, druk vervolgens nogmaals op
schakelaarA(zijde2), totdat het dak
is gesloten.
Middelste en achterste dak
Vanaf de eerste rij zitplaatsen kun-
nen tegelijkertijd het middelste en
achterste opendak worden bediend;
bedien schakelaar Bop dezelfde wijze
als is beschreven voor het voorste
opendak.BEDIENINGSORGANEN
VAN DE TWEEDE EN DERDE
RIJ ZITPLAATSEN (fig. 141)
Openen/sluiten in spoilerstand:
– druk op schakelaar A(zijde1) om
het dak te openen en houd de scha-
kelaar ingedrukt, totdat de uiterste
stand is bereikt;
– druk op schakelaar A(zijde2) om
het dak te sluiten en houd de schake-
laar ingedrukt, totdat de uiterste stand
is bereikt.
Geheel openen/sluiten:
– druk voor het geheel openen van
het dak vanuit de spoilerstand nog-
maals op schakelaar A(zijde1) en
houd de schakelaar ingedrukt totdat
het dak geheel is geopend;
– druk op schakelaar A(zijde2),
totdat het dak in de spoilerstand
staat, druk vervolgens nogmaals op
schakelaarA(zijde2), totdat het dak
is gesloten.Voor de veiligheid van de achter-
passagiers (kinderen) kunnen de
schakelaars van de tweede en derde
rij zitplaatsen worden geblokkeerd
door drukschakelaar E(fig. 136) op
het schakelaarpaneel voor de ruitbe-
diening op het bestuurdersportier in
te drukken.
fig. 140
L0B0430b
fig. 141
L0B0100b
066-134 Phedra LUM NL 17-11-2009 9:29 Pagina 108

109

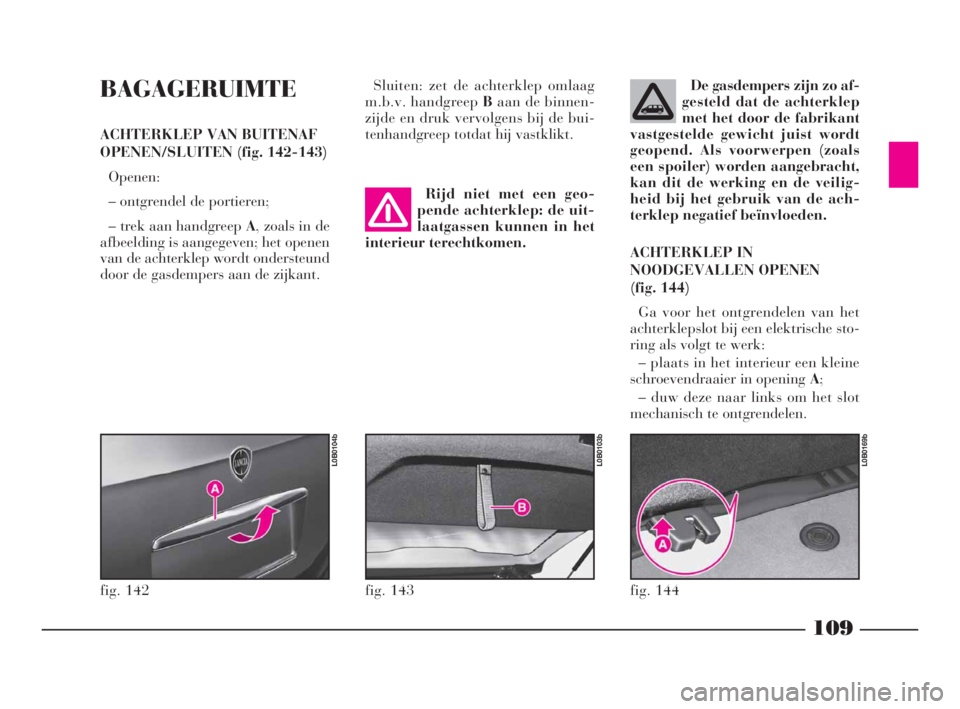

BAGAGERUIMTE
ACHTERKLEP VAN BUITENAF
OPENEN/SLUITEN (fig. 142-143)
Openen:
– ontgrendel de portieren;
– trek aan handgreep A, zoals in de
afbeelding is aangegeven; het openen
van de achterklep wordt ondersteund
door de gasdempers aan de zijkant.Sluiten: zet de achterklep omlaag
m.b.v. handgreep Baan de binnen-
zijde en druk vervolgens bij de bui-
tenhandgreep totdat hij vastklikt.De gasdempers zijn zo af-
gesteld dat de achterklep
met het door de fabrikant
vastgestelde gewicht juist wordt
geopend. Als voorwerpen (zoals
een spoiler) worden aangebracht,
kan dit de werking en de veilig-
heid bij het gebruik van de ach-
terklep negatief beïnvloeden.
ACHTERKLEP IN
NOODGEVALLEN OPENEN
(fig. 144)
Ga voor het ontgrendelen van het
achterklepslot bij een elektrische sto-
ring als volgt te werk:
– plaats in het interieur een kleine
schroevendraaier in opening A;
– duw deze naar links om het slot
mechanisch te ontgrendelen.
fig. 142
L0B0104b
fig. 144
L0B0169b
fig. 143
L0B0103b
Rijd niet met een geo-
pende achterklep: de uit-
laatgassen kunnen in het
interieur terechtkomen.
066-134 Phedra LUM NL 17-11-2009 9:29 Pagina 109

110
BAGAGE VERVOEREN
BELANGRIJKAls ‘s nachts met ba-
gage in de bagageruimte wordt gere-
den, dan moet de lichtbundel van het
dimlicht van de uitvoeringen zonder
xenonverlichting met automatische
koplampverstelling worden afgesteld
(zie de paragraaf „koplampen” in dit
hoofdstuk).
Bagage vastzetten (fig. 145)
De vervoerde bagage moet worden
vastgezet met riemen, die aan de sjor-
ogenAin de bagageruimte moeten
worden bevestigd.
De sjorogen dienen ook voor de
montage van het bagagenet, als de
auto daarmee is uitgerust.Als de bagageruimte wordt
gebruikt mag het maxi-
mumlaadvermogen van de
auto nooit worden overschreden (zie
het hoofdstuk „Technische gege-
vens”). Controleer bovendien of de
bagageruimte goed beladen is, om te
voorkomen dat een voorwerp bij
krachtig remmen naar voren schiet
en de inzittenden verwondt.Zware niet goed beves-
tigde voorwerpen kunnen
bij een ongeval de inzit-
tenden zwaar verwonden.
Als in een gebied wordt
gereden waar brandstof
moeilijk verkrijgbaar is en
u daarom brandstof in een jerry-
can wilt vervoeren, dan moet
u zich aan de wettelijke voor-
schriften houden. Gebruik alleen
een goedgekeurde en op de juiste
wijze bevestigde jerrycan. Toch zal
bij een ongeval de kans op brand
groter zijn.
fig. 145
L0B0105b
066-134 Phedra LUM NL 17-11-2009 9:29 Pagina 110

111
HOEDENPLANK
(fig. 147)
(voor bepaalde
uitvoeringen/markten)
De harde hoedenplank is voorzien
van een vak voor een paraplu.
De bagageruimte kan groter worden
gemaakt door de hoedenplank te ver-
wijderen.
Maak de hoedenplank los uit de bor-
gingen aan de zijkant Een trek de
hoedenplank naar beneden om de
hoedenplank te verwijderen.BAGAGEROLHOES
(fig. 148-149)
(voor bepaalde
uitvoeringen/markten)
Bedien de handgreep Aen trek de
hoes uit de rolautomaat B, totdat de
bagagehoes aan de borgingen kan
worden bevestigd.Als de rolautomaat moet worden
verwijderd, dan moet de kracht van
de interne veer overwonnen worden
door de automaat in richting 1te ver-
plaatsen en vervolgens de rolautomaat
in richting 2te verplaatsen.
fig. 148
L0B0303b
fig. 147
L0B0261b
fig. 149
L0B0262b
066-134 Phedra LUM NL 17-11-2009 9:29 Pagina 111
