2010 Lancia Phedra Instructieboek (in Dutch)

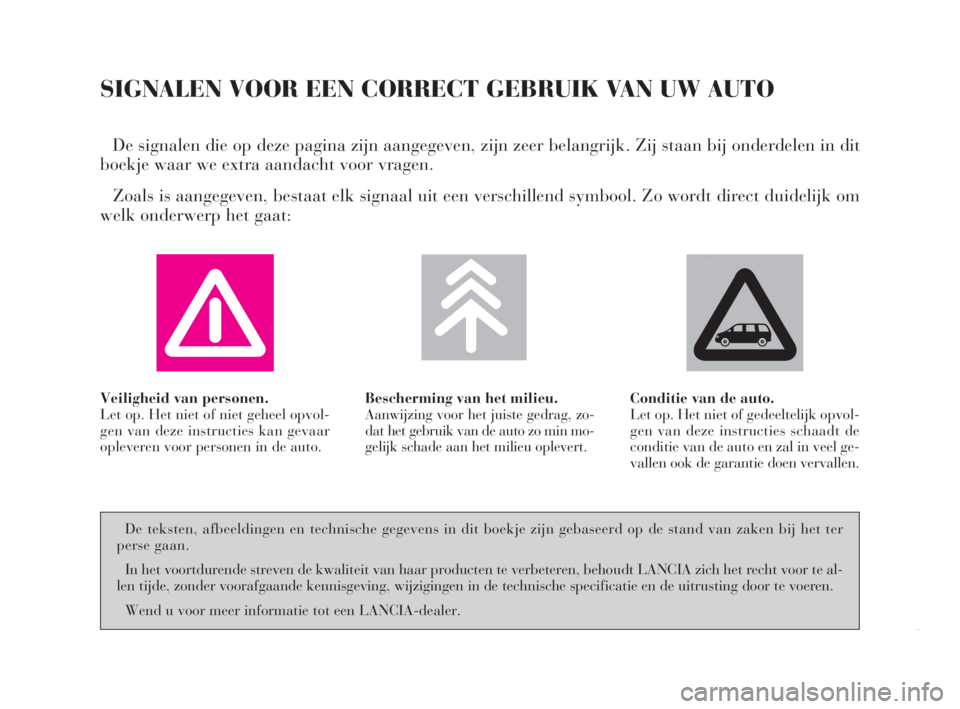

SIGNALEN VOOR EEN CORRECT GEBRUIK VAN UW AUTO
De signalen die op deze pagina zijn aangegeven, zijn zeer belangrijk. Zij staan bij onderdelen in dit
boekje waar we extra aandacht voor vragen.
Zoals is aangegeven, bestaat elk signaal uit een verschillend symbool. Zo wordt direct duidelijk om
welk onderwerp het gaat:
Veiligheid van personen.
Let op. Het niet of niet geheel opvol-
gen van deze instructies kan gevaar
opleveren voor personen in de auto.Bescherming van het milieu.
Aanwijzing voor het juiste gedrag, zo-
dat het gebruik van de auto zo min mo-
gelijk schade aan het milieu oplevert.
Conditie van de auto.
Let op. Het niet of gedeeltelijk opvol-
gen van deze instructies schaadt de
conditie van de auto en zal in veel ge-
vallen ook de garantie doen vervallen.
De teksten, afbeeldingen en technische gegevens in dit boekje zijn gebaseerd op de stand van zaken bij het ter
perse gaan.
In het voortdurende streven de kwaliteit van haar producten te verbeteren, behoudt LANCIA zich het recht voor te al-
len tijde, zonder voorafgaande kennisgeving, wijzigingen in de technische specificatie en de uitrusting door te voeren.
Wend u voor meer informatie tot een LANCIA-dealer.
001-065 Phedra LUM NL 17-11-2009 9:26 Pagina 8

9
Accu
Corrosieve vloeistof.
SYMBOLEN
Op of in de nabijheid van enkele on-
derdelen van uw LANCIA PHEDRA
zijn gekleurde stickers aangebracht
met daarop symbolen die uw aan-
dacht vragen en die voorzorgsmaat-
regelen aangeven die in acht moet
worden genomen als u met dit onder-
deel te maken krijgt.
Hierna zijn alle symbolen op de af-
beeldingen in uw LANCIA PHEDRA
kort aangegeven. Naast het symbool
is het onderdeel aangegeven waar het
symbool de aandacht voor vraagt.
Bovendien wordt de betekenis van
de symbolen aangegeven, onderver-
deeld in: gevaar, verbod, waarschu-
wing, verplichting, afhankelijk van
waar het symbool zich bevindt.SYMBOLEN DIE GEVAAR
AANGEVEN
Accu
Ontploffingsgevaar.
Aanjager
Kan automatisch inscha-
kelen, ook bij stilstaande
motor.
Expansiereservoir
Draai de dop niet los als
de koelvloeistof warm is.
Bobine
Hoogspanning.
Riemen en poelies
Bewegende onderdelen;
kom niet met lichaamsde-
len of kleding in de buurt.
Aircoleidingen
Niet losmaken. Gas onder
hoge druk.
Koplampen
Kans op elektrische schok-
ken.
Accu
Houd buiten bereik van
open vuur.
SYMBOLEN DIE VERBODEN
AANGEVEN
Accu
Houd kinderen op afstand.
001-065 Phedra LUM NL 17-11-2009 9:26 Pagina 9

10
Hitteschilden – riemen –
poelies – aanjager
Kom niet in de buurt met
de handen.
Stuurbekrachtiging
Zorg ervoor dat het maxi-
mumvloeistofniveau in het
reservoir niet wordt over-
schreden. Gebruik uitslui-
tend de vloeistof die wordt
genoemd in de „Vullings-
tabel”.
Katalysator
Parkeer niet op een
ondergrond met mogelijk
brandbare stoffen. Lees
hiervoor het hoofdstuk:
„Emissiereductiesystemen
beschermen”.
WAARSCHUWINGSSYMBOLEN
Motor
Gebruik uitsluitend de olie
die wordt genoemd in de
„Vullingstabel”.
Ruitenwissers
Gebruik uitsluitend het
type vloeistof dat wordt ge-
noemd in de „Vullingstabel”.
Remcircuit
Zorg ervoor dat het maxi-
mumvloeistofniveau in het
reservoir niet wordt over-
schreden. Gebruik uitslui-
tend de vloeistof die wordt
genoemd in de „Vullings-
tabel”.
Auto’s met dieselmotor
Tank uitsluitend diesel-
brandstof.
DIESEL
Expansiereservoir
Gebruik uitsluitend het
type vloeistof dat wordt ge-
noemd in de „Vullings -
tabel”.
Accu
Draag een veiligheidsbril.
Accu
Krik
Raadpleeg het Instructie-
boekje.
SYMBOLEN DIE
VERPLICHTINGEN AANGEVEN
001-065 Phedra LUM NL 17-11-2009 9:26 Pagina 10

11
WEGWIJS IN UW AUTO
GEBRUIK VAN UW AUTO EN PRAKTISCHE TIPS
NOODGEVALLEN
ONDERHOUD VAN UW AUTO
TECHNISCHE GEGEVENS
ALFABETISCH REGISTER
INHOUD
001-065 Phedra LUM NL 17-11-2009 9:26 Pagina 11

12
DASHBOARD(fig. 1)
fig. 1
L0B0457b
WEGWIJS IN UW AUTO
001-065 Phedra LUM NL 17-11-2009 9:26 Pagina 12

13
1)Luchtroosters aan de zijkanten
2)Linker hendel: bedieningsorganen buitenverlichting
3)Claxon
4)Instrumentenpaneel: kilometertellerdisplay en waar-
schuwings-/controlelampjes
5)Rechter hendel: bedieningsorganen ruitenwissers voor/
achter en tripcomputer
6)Versnellingspook
7)Luchtroosters in het midden
8)Snelheidsmeter
9)Display van infotelematica-systeem CONNECT Nav+
10)Toerenteller
11)Digitaal display: brandstofmeter met waarschuwings-
lampje brandstofreserve en koelvloeistoftemperatuur-
meter met waarschuwingslampje voor te hoge koel-
vloeistoftemperatuur
12)Infotelematica-systeem CONNECT Nav+
13)Bedieningsorganen automatische klimaatregeling
14)Passagiersairbag
15)Dashboardkastje16)Schakelaar waarschuwingsknipperlichten
17)Joystick van infotelematica-systeem CONNECT Nav+
18)Aansteker
19)Middenconsole
20)Asbak en opbergvak
21)Sleutel en start-/contactslot
22)Bedieningshendel autoradio bij het stuurwiel
23)Documentenvak
24)Bestuurdersairbag
25)Bedieningshendel cruisecontrol
26)Koplampverstelling (niet bij uitvoeringen met xenon-
lampen)
27)Uit-/inschakelen ESP.
001-065 Phedra LUM NL 17-11-2009 9:26 Pagina 13

14
LANCIA CODE
Voor een nog betere bescherming te-
gen diefstal is de auto uitgerust met
een elektronische startblokkering
(Lancia CODE). Het systeem schakelt
automatisch in als de contactsleutel
wordt uitgenomen. In de handgreep
van de sleutels bevindt zich een elek-
tronische component, die bij het star-
ten van de motor een signaal ontvangt
via een speciale antenne. Deze an-
tenne bevindt zich in het start-/con-
tactslot. Het signaal wordt omgezet in
een gecodeerd signaal en vervolgens
aan de regeleenheid van het CODE-
systeem gezonden. Als de code wordt
herkend, maakt de regeleenheid het
starten van de motor mogelijk.DE SLEUTELS (fig. 2)
Bij de auto worden geleverd:
– twee sleutels Aals de auto is uit-
gerust met centrale portiervergrende-
ling met afstandsbediening en een
elektronisch diefstalalarm.
– twee sleutels Bals de auto is uit-
gerust met centrale portiervergrende-
ling met afstandsbediening, een elek-
tronisch diefstalalarm en elektronisch
bediende zijschuifdeuren.De sleutels dienen voor:
– het start-/contactslot;
– het slot in het bestuurders- en het
passagiersportier
– de afstandsbediening van de cen-
trale portiervergrendeling
– het diefstalalarm (voor bepaalde
uitvoeringen/markten)
– de uitschakeling van de passagier-
sairbag
– het slot van de tankdop
– het afsluiten van het dashboard-
kastje.
fig. 2
L0B0401b
001-065 Phedra LUM NL 17-11-2009 9:26 Pagina 14

15
De sleutel (fig. 3) heeft 2 druktoetsen:
A– voor het centraal vergrendelen
van de portieren, het inschakelen van
het diefstalalarm en de lokalisatie-
functie;
B– voor het centraal ontgrendelen
van de portieren en het uitschakelen
van het diefstalalarm.
Als toets Alang wordt ingedrukt,
wordt de „lokalisatiefunctie” geacti-
veerd: hierdoor gaan alle interieurver-
lichting en de richtingaanwijzers ge-
durende enige seconden branden.
Deze functie kan tot maximaal 30 me-
ter van de auto worden ingeschakeld.
De sleutel is ook voorzien van een me-
talen noodsleutel D; deze klapt uit de
handgreep als knop Cwordt ingedrukt.
Druk voor het inklappen van de me-
talen noodsleutel in de handgreep
nogmaals op knop C.Wees zeer voorzichtig bij
het indrukken van druk-
knop C, zodat de metalen
noodsleutel geen verwondingen of
beschadigingen veroorzaakt. Druk
de knop alleen in als de sleutel ver
genoeg van het lichaam (vooral de
ogen) en van voorwerpen die snel
beschadigen (bijvoorbeeld kle-
dingstukken) is verwijderd. Laat
de sleutel nooit onbeheerd achter.
Hiermee voorkomt u dat iemand
(dit geldt in het bijzonder voor
kinderen) per ongeluk op knop C
drukt.
fig. 3
L0B0402b
