2010 Lancia Phedra Instructieboek (in Dutch)

ALGEMENE AANWIJZINGEN
– Als een verlichtingsunit niet werkt,
controleer dan eerst de zekering voor-
dat de lamp wordt vervangen.
– Zie voor de opstelling van de ze-
keringen de paragraaf „Als een zeke-
ring is doorgebrand” in dit hoofdstuk.
– Controleer voordat de lamp wordt
vervangen de contacten op oxidatie.
– Vervang de defecte lamp altijd
door een lamp van hetzelfde type en
vermogen.
– Controleer om veiligheidsredenen
altijd de afstelling van de koplampen,
nadat een lamp in de koplampen is
vervangen.TYPEN LAMPEN (fig. 11)
Op de auto zijn verschillende typen
lampen gemonteerd:
AGlasfittinglampen: geklemd ge-
monteerd, om ze te verwijderen moe-
ten ze uit de houder worden getrokken.
BLampen met bajonetfitting: ver-
wijder de lamp uit de houder door
hem iets in te drukken en linksom te
draaien.
C-DHalogeenlampen: haak de
borgveer uit de zitting om de lamp te
verwijderen.
EGasontladingslampen (Xenon).
160
L0B0127b
fig. 11
152-182 Phedra LUM NL 17-11-2009 9:33 Pagina 160

161
Lampen
Buitenverlichting voor
Dimlichten:
– halogeenlampen
– xenonlampen
Grootlicht
Mistlampen voor
Richtingaanwijzers:
– voor
– zijkanten
– achter
Remlichten en buitenverlichting achter
Derde remlicht
Achteruitrijlichten
Mistachterlicht
Kentekenplaatverlichting
Plafondverlichting interieur
Bagageruimteverlichting
Verlichting dashboardkastje
Verlichting zonneklepspiegels
Instapverlichting
Vermogen
5 W
55 W
35 W
55 W
55 W
21 W
5 W
21 W
21 W/5 W
5 W
21 W
21 W
5 W
5 W
5 W
5 W
5 W
5 W
Type
W5W
H7
D15
H7
H3
PY21W
WY5W
PY21W
P21/5W
W5WF14
P21W
P21W
W5W
W5W
W5W
W5W
W5W
W5W
Figuur 11
A
C
E
C
D
B
A
B
B
A
B
B
A
A
A
A
A
A
152-182 Phedra LUM NL 17-11-2009 9:33 Pagina 161

DEFECTE BUITENVERLICHTING
KOPLAMPUNITS
De koplampen bevatten de lampen
voor de buitenverlichting, het groot-
licht, het dimlicht, de richtingaanwij-
zers en de mistlampen (fig. 12):
A– buitenverlichting;
B– grootlicht;
C– dimlicht;
D– richtingaanwijzers;
E– mistlampen. BELANGRIJKRaadpleeg de tabel
voor het type lamp en het vermogen
in de voorgaande paragraaf „Als een
lamp moet worden vervangen”.Wijzigingen of reparaties
aan de elektrische installa-
tie die niet correct worden
uitgevoerd en waarbij geen reke-
ning wordt gehouden met de tech-
nische specificaties van het systeem,
kunnen storingen in de werking en
zelfs brand veroorzaken.
Als de lamp van het dimlicht moet
worden vervangen, verwijder dan de
rubber dop 1(fig. 13) door deze link-
som te draaien.
Als de lamp van de parkeerlichten,
het grootlicht of de richtingaanwijzer
moet worden vervangen, moet het
deksel2linksom worden gedraaid.
Als de lamp van de mistlamp moet
worden vervangen, moet het deksel 3
linksom worden gedraaid om het te
verwijderen.
162
fig. 12
L0B0130b
fig. 13
L0B0131b
152-182 Phedra LUM NL 17-11-2009 9:33 Pagina 162

163
BUITENVERLICHTING VOOR
(fig. 14)
Ga als volgt te werk om de lamp te
vervangen:
– verwijder het deksel 2, zoals hier-
voor is beschreven;
– druk de lippen samen, zoals in de
afbeelding is aangegeven en verwijder
lamphouderA;
– verwijder de geklemd gemonteerde
lampBen vervang hem;
– plaats de lamphouder in de zitting.GROOTLICHT (fig. 15)
Ga als volgt te werk om de lamp te
vervangen:
– verwijder het deksel 2, zoals hier-
voor is beschreven;
– maak de stekker Alos;
– maak de borgveer Blos;
– verwijder de lamp Cen vervang de
lamp;
– monteer de nieuwe lamp, zodat de
lip op het metalen deel in de groef van
de koplampunit valt;
– maak de borgveer Bvast;
– sluit de stekker Aaan.DIMLICHT
Met halogeenlamp (fig. 16)
Ga als volgt te werk om de lamp te
vervangen:
– verwijder het rubber deksel 1, zo-
als hiervoor is beschreven;
– maak de stekker Alos;
– maak de borgveer Blos;
– verwijder de lamp Cen vervang de
lamp;
– monteer de nieuwe lamp, zodat de
lip op het metalen deel in de groef van
de koplampunit valt;
– maak de borgveer Bvast;
– sluit de stekker Aaan.
fig. 14
L0B0135b
fig. 15
L0B0134b
fig. 16
L0B0133b
152-182 Phedra LUM NL 17-11-2009 9:33 Pagina 163

Met xenonlamp (fig. 17)
De gasontladingslamp
(Xenon) moet door de
Lancia-dealer worden ver-
vangen.
BELANGRIJKDe vervangingspro-
cedures wordt alleen ter informatie
beschreven.
Ga als volgt te werk om de lamp te
vervangen:
– verwijder het rubber deksel 1, zo-
als hiervoor is beschreven;
– maak de borgveer Alos;
– maak de stekker Blos;
– verwijder de lamp Cen vervang de
lamp;
– monteer de nieuwe lamp en sluit
stekkerBaan;
– maak de borgveer Avast.De xenonlamp mag alleen
aan het metalen deel met
de handen worden aange-
raakt. Als de bol in contact komt
met de hand, reinig de bol dan
zorgvuldig met een met wasbenzine
bevochtigde doek en laat drogen,
voordat de lamp wordt gemonteerd.
164
fig. 17
L0B0129b
RICHTINGAANWIJZERS VOOR
(fig. 18)
Ga als volgt te werk om de lamp te
vervangen:
– verwijder het deksel 2, zoals hier-
voor is beschreven;
– draai de lamphouder Alinksom en
verwijder de lamphouder;
– verwijder de lamp Bdoor deze iets
in te drukken en vervolgens linksom
te draaien („bajonet”);
– vervang de lamp;
– monteer de lamphouder door deze
rechtsom te draaien, controleer of de
houder goed blokkeert.
fig. 18
L0B0136b
152-182 Phedra LUM NL 17-11-2009 9:33 Pagina 164

165
MISTLAMP (fig. 19)
Ga als volgt te werk om de lamp te
vervangen:
– verwijder het deksel 3, zoals hier-
voor is beschreven;
– maak de stekker Alos;
– maak de borgveer Blos;
– verwijder de lamp Cen vervang de
lamp;
– monteer de nieuwe lamp, zodat de
groef op het metalen deel in de groef
van de koplampunit valt;
– maak de borgveer Bvast;
– sluit de stekker Aaan.RICHTINGAANWIJZERS AAN
DE ZIJKANT (fig. 20-21)
Ga als volgt te werk om de lamp te
vervangen:
– druk met de hand het lampenglas
Ain richting 1om de veer Bin de
houder samen te drukken; verwijder
vervolgens de unit door deze in rich-
ting2te verplaatsen;
– draai de lamphouder Clinksom;
fig. 19
L0B0132b
fig. 20
L0B0128b
– verwijder de geklemd gemonteerde
lampDen vervang de lamp;
– monteer de lamphouder Cen ver-
volgens het lampenglas.
fig. 21
L0B0137b
Werk voorzichtig bij het
verwijderen van de rich-
tingaanwijzers aan de zij-
kanten, zodat de carrosserie of het
lampenglas niet worden beschadigd.
152-182 Phedra LUM NL 17-11-2009 9:33 Pagina 165

ACHTERLICHTUNITS
De achterlichtunits bevatten de lam-
pen voor de parkeerlichten, de remlich-
ten, de richtingaanwijzers, de achter-
uitrijverlichting en het mistachterlicht
(fig. 22):
A– richtingaanwijzers;
B– remlicht/parkeerlicht;C– achteruitrijlichten;
D– mistachterlicht.
Ga voor het vervangen van een lamp
(fig. 23-24) als volgt te werk:
– verwijder afwerking Aop de door
de pijlen aangegeven punten en in de
door de pijlen aangegeven richting;
166
fig. 23
L0B0041b
fig. 22
L0B0115b
– maak de stekker Blos en draai
vervolgens de twee borgingen Clos;
– draai de bevestiging Dlos en trek
de achterlichtunit naar buiten;
– draai de lamphouder iets linksom
en verwijder de lamphouder (fig. 25):
A– lamp van richtingaanwijzer
(oranje);
B– duplex-lamp voor remlicht/
parkeerlicht;
C– lamp van achteruitrijverlichting;
D– lamp van mistachterlicht;
– druk de lamp iets in en draai hem
linksom om hem te verwijderen, zoals
in de afbeelding is aangegeven;
fig. 24
L0B0263b
152-182 Phedra LUM NL 17-11-2009 9:33 Pagina 166

167

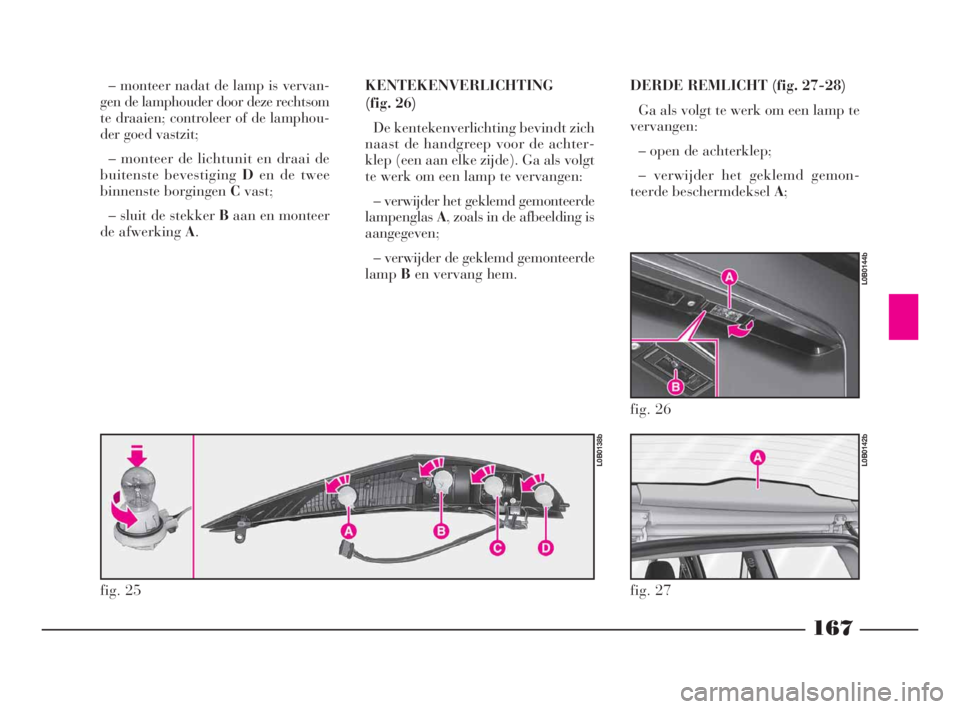

– monteer nadat de lamp is vervan-
gen de lamphouder door deze rechtsom
te draaien; controleer of de lamphou-
der goed vastzit;
– monteer de lichtunit en draai de
buitenste bevestiging Den de twee
binnenste borgingen Cvast;
– sluit de stekker Baan en monteer
de afwerking A.KENTEKENVERLICHTING
(fig. 26)
De kentekenverlichting bevindt zich
naast de handgreep voor de achter-
klep (een aan elke zijde). Ga als volgt
te werk om een lamp te vervangen:
– verwijder het geklemd gemonteerde
lampenglasA, zoals in de afbeelding is
aangegeven;
– verwijder de geklemd gemonteerde
lampBen vervang hem.
fig. 25
L0B0138b
fig. 26
L0B0144b
DERDE REMLICHT (fig. 27-28)
Ga als volgt te werk om een lamp te
vervangen:
– open de achterklep;
– verwijder het geklemd gemon-
teerde beschermdeksel A;
fig. 27
L0B0142b
152-182 Phedra LUM NL 17-11-2009 9:33 Pagina 167
