2010 Lancia Phedra Instructieboek (in Dutch)

192
MOTOROLIE (fig. 3-4)
Controleer het oliepeil als de auto op
een vlakke ondergrond staat en enige
minuten (circa 5) na het uitzetten van
de motor.
Verwijder de peilstok Aen maak
deze schoon, plaats vervolgens de stok
geheel terug, verwijder de stok en
controleer of het peil tussen het MIN-
enMAX-merkteken op de peilstok
staat.
Het verschil tussen het MIN- en
MAX-merkteken komt overeen met
ongeveer 1 liter.
Als het olieniveau dicht bij of onder
hetMIN-merkteken staat, moet via de
olievulopeningBmotorolie tot aan het
MAX-merkteken worden bijgevuld.Wees bij het uitvoeren
van werkzaamheden in de
motorruimte extra voor-
zichtig als de motor nog warm is:
gevaar voor verbranding. Onthoud
dat bij een warme motor de aanja-
ger onverwachts kan inschakelen:
kans op verwonding.Vul niet bij met olie met
andere specificaties dan
de olie die al aanwezig is.
183-211 Phedra LUM NL 17-11-2009 9:35 Pagina 192

193
BELANGRIJKAls het olieniveau
tijdens een controle boven het MAX-
merkteken blijkt te staan, wend u dan
tot de Lancia-dealerom het niveau
te laten herstellen.
BELANGRIJKLaat na het bijvul-
len van olie de motor enige seconden
draaien; wacht vervolgens enige mi-
nuten en controleer het olieniveau.
Het olieniveau mag nooit het MAX-
merkteken overschrijden.Motorolieverbruik
Als richtlijn geldt een maximaal mo-
torolieverbruik van ongeveer 400 gram
per 1000 km.
De motor van een nieuwe auto moet
nog worden ingereden. Dit betekent
dat het motorolieverbruik pas na de
eerste 5000÷6000 km stabiliseert.
BELANGRIJKHet olieverbruik is
afhankelijk van de rijstijl en de be-
drijfsomstandigheden waaronder de
auto wordt gebruikt.
Gebruikte motorolie en
een gebruikt oliefilter zijn
schadelijk voor het milieu.
Het verdient aanbeveling om de olie
te laten verversen en het oliefilter te
laten vervangen door de Lancia-
dealer. Deze beschikt over de mid-
delen om de olie en het gebruikte
filter milieuvriendelijk en volgens
de wettelijke normen af te voeren.
fig. 3
L0B0164bL0B0601b
fig. 4
183-211 Phedra LUM NL 17-11-2009 9:35 Pagina 193

Het motorkoelsysteem is
gevuld met PARAFLUUP-
koelvloeistof. Gebruik voor
het eventueel bijvullen vloeistof met
dezelfde specificaties als waarmee
het motorkoelsysteem is gevuld.
PARAFLU
UP-koelvloeistof kan niet
worden gemengd met welke andere
koelvloeistof dan ook. Als dit toch
gebeurt, start dan beslist de motor
NIET en wend u tot Lancia-dealer.
194
MOTORKOELVLOEISTOF
(fig. 5-6)
Draai bij een warme mo-
tor de dop van het reser-
voir niet los: gevaar voor
verbranding.Het koelvloeistofniveau in het ex-
pansiereservoir moet bij een koude
motor en met de auto op een vlakke
ondergrond worden gecontroleerd; het
niveau moet tussen het MIN- en MAX-
merkteken op het reservoir staan.
Als het niveau te laag is, draai dan
dopAvan het expansiereservoir los en
vul rustig via de vulopening de vloei-
stof bij, die in de „Vullingstabel” in
het hoofdstuk „Technische gegevens”
is aangegeven; ga door met bijvullen,
totdat het MAX-merkteken is bereikt.
Het antivriesmengsel in het koelcir-
cuit van de auto beschermt tot een
temperatuur van –40 °C.Het koelsysteem staat on-
der druk. Vervang de dop
zo nodig alleen door een
exemplaar van hetzelfde type, an-
ders kan de werking van het sys-
teem in gevaar worden gebracht.
fig. 5 – 2.0 JTD – 120 pk – 136 pk
uitvoeringen
L0B0444b
fig. 6 – 2.2 JTD uitvoeringen
L0B0602b
183-211 Phedra LUM NL 17-11-2009 9:35 Pagina 194

195
RUITENSPROEIERVLOEISTOF – VOOR, ACHTER, KOPLAMPEN
(fig. 7-8) (voor bepaalde uitvoeringen/markten)
Open de dop Aen controleer visueel
het vloeistofniveau in het reservoir.
Vul zonodig bij met een mengsel van
water en TUTELA PROFESSIONAL
SC 35in de verhouding:
– 30% TUTELA PROFESSIONAL
SC 35en 70% water in de zomer;
– 50% TUTELA PROFESSIONAL
SC 35en 50% water in de winter;
– gebruik bij temperaturen onder
–20 °C TUTELA PROFESSIONAL
SC 35onverdund.Enkele in de handel ver-
krijgbare ruitensproeier-
vloeistoffen zijn licht ont-
vlambaar. De motorruimte bevat
hete componenten, die bij contact
deze stoffen kunnen ontsteken.Rijd niet met een leeg
ruitensproeierreservoir: de
ruitensproeiers zijn van
fundamenteel belang voor een op-
timaal zicht.Schakel de ruitensproei-
erpomp niet in als het re-
servoir leeg is; hierdoor
kan de pomp beschadigen.
fig. 7 – 2.0 JTD – 120 pk – 136 pk
uitvoeringen
L0B0445b
fig. 8 – 2.2 JTD uitvoeringen
L0B0603b
STUURBEKRACHTIGINGSOLIE
(fig. 9)
Controleer of het olieniveau in het
reservoir ter hoogte staat van het
MAX-merkteken op het reservoir.
Hiervoor moet de auto op een vlakke
ondergrond staan en moet de motor
niet draaien en koud zijn.
183-211 Phedra LUM NL 17-11-2009 9:35 Pagina 195

Voorkom dat de zeer cor-
rosieve rem- en koppelings-
vloeistof in contact komt
met de lak. Als remvloeistof wordt
gemorst, moet de lak onmiddellijk
met water worden afgespoeld.
196
Voorkom dat de stuurbe-
krachtigingsolie in contact
komt met de warme delen
van de motor: de olie is ontvlam-
baar.
Het olieverbruik is mini-
maal; als kort na het bij-
vullen opnieuw moet wor-
den bijgevuld, laat dan het systeem
door de Lancia-dealer controleren
op lekken. Als het olieniveau te laag is, vul dan
bij; de olie moet dezelfde specificaties
hebben als de olie die reeds in het re-
servoir aanwezig is; ga hiervoor als
volgt te werk:
– draai bij draaiende motor het stuur
een aantal keren geheel naar rechts en
links; zet vervolgens de voorwielen in
de rechtuitstand;
– open de dop Aen wacht totdat het
olieniveau in het reservoir is gestabi-
liseerd;
– vul bij, totdat het MAX-merkte-
ken is bereikt en monteer de dop.REM- EN
KOPPELINGSVLOEISTOF
(fig. 10)
Draai de dop Alos en controleer of
de vloeistof in het reservoir op het
maximumniveau staat.
fig. 10
L0B0166b
fig. 9 – 2.0 JTD 120 pk – 136 pk
uitvoeringen, 2.2 JTD uitvoeringen
L0B0443b
183-211 Phedra LUM NL 17-11-2009 9:35 Pagina 196

De beschrijving voor het
vervangen van het filter
dient slechts ter informatie.
Wend u tot de Lancia-dealer om
deze werkzaamheden uit te laten
voeren.
197
BELANGRIJKDe rem- en koppe-
lingsvloeistof is hygroscopisch (trekt
vocht aan). Daarom moet, als de auto
voornamelijk wordt gebruikt in ge-
bieden met een hoge luchtvochtigheid,
de vloeistof sneller worden vervangen
dan is voorgeschreven in het Gepro-
grammeerd Onderhoud.
Het symbool
πop het re-
servoir geeft aan dat het
een synthetische remvloei-
stof bevat (en geen minerale rem-
vloeistof). Het gebruik van mine-
rale vloeistoffen moet absoluut
worden vermeden, omdat de rub-
bers in het remsysteem door deze
vloeistoffen worden beschadigd.
LUCHTFILTER
Het luchtfilter is verbonden met sys-
temen voor het meten van de tempe-
ratuur en de luchtopbrengst; deze stu-
ren elektrische signalen naar de
regeleenheid, waardoor het inspuit-
en ontstekingssysteem juist werkt.
Voor een goede werking van de mo-
tor, een laag brandstofverbruik en een
lage uitstoot van schadelijke stoffen,
moet het filter in een perfecte condi-
tie zijn. De rem- en koppelings-
vloeistof is giftig en zeer
corrosief. Als per ongeluk
remvloeistof wordt gemorst, moe-
ten de betreffende delen onmid-
dellijk worden gewassen met wa-
ter en neutrale zeep en daarna met
veel water worden afgespoeld. Bij
inslikken dient onmiddellijk een
arts te worden geraadpleegd.
183-211 Phedra LUM NL 17-11-2009 9:35 Pagina 197

Als het filter wordt gerei-
nigd, kan het beschadigen;
hierdoor kan ernstige
schade aan de motor ontstaan.
198
Als de hierna beschreven
werkzaamheden voor het
vervangen van het filter
niet juist en zonder de verplichte
voorzorgsmaatregelen worden uit-
gevoerd, kan dit de rijveiligheid
van de auto negatief beïnvloeden.Als de auto voornamelijk
in een stoffige omgeving
wordt gebruikt, moet het
filter sneller worden vervangen
dan is voorgeschreven in het Ge-
programmeerd Onderhoud.
VERVANGEN (fig. 11)
Ga als volgt te werk:
– verwijder de krikslinger;
– draai de bouten Aop de rand los
en maak het deksel Blos;
– verwijder het filterelement en ver-
vang het.POLLENFILTER
Dit filter heeft tot taak om de lucht
mechanisch/elektrostatisch te reinigen
als de ruiten zijn gesloten.
Laat de conditie één keer per jaar bij
deLancia-dealercontroleren; bij
voorkeur aan het begin van de zomer.
Als de auto voornamelijk wordt ge-
bruikt in een stoffige omgeving of bij
een sterke luchtverontreiniging ver-
dient het aanbeveling het filter sneller
te vervangen dan is voorgeschreven in
het Geprogrammeerd Onderhoud.
fig. 11
L0B0170b
183-211 Phedra LUM NL 17-11-2009 9:35 Pagina 198

Wend u voor het vervan-
gen van het pollenfilter tot
de Lancia-dealer.

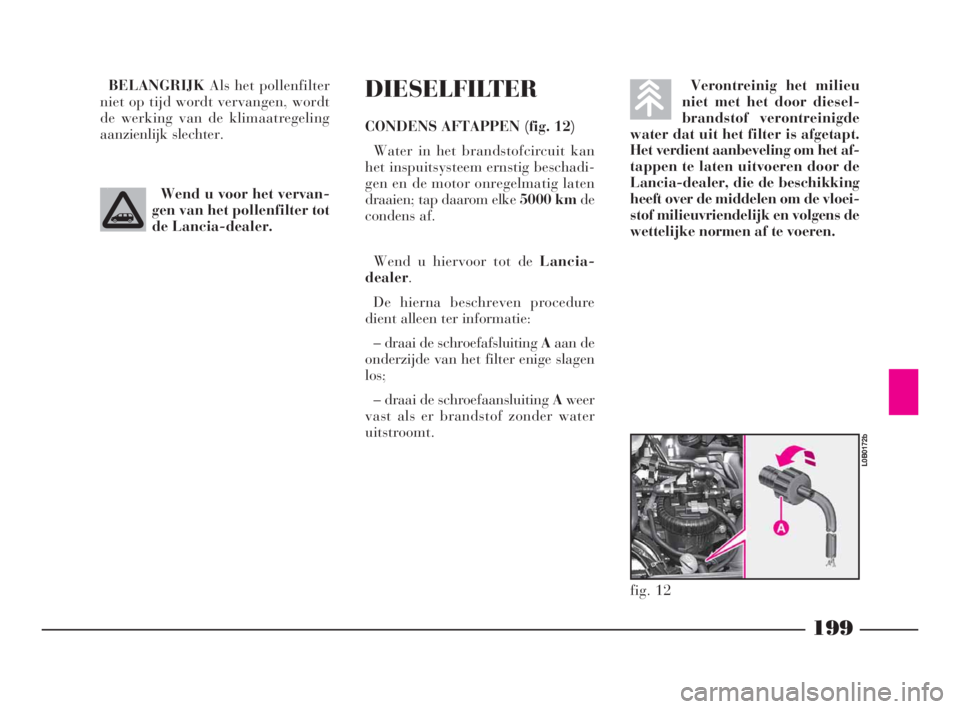

199
BELANGRIJKAls het pollenfilter
niet op tijd wordt vervangen, wordt
de werking van de klimaatregeling
aanzienlijk slechter.
Wend u hiervoor tot de Lancia-
dealer.
De hierna beschreven procedure
dient alleen ter informatie:
– draai de schroefafsluiting Aaan de
onderzijde van het filter enige slagen
los;
– draai de schroefaansluiting Aweer
vast als er brandstof zonder water
uitstroomt.Verontreinig het milieu
niet met het door diesel-
brandstof verontreinigde
water dat uit het filter is afgetapt.
Het verdient aanbeveling om het af-
tappen te laten uitvoeren door de
Lancia-dealer, die de beschikking
heeft over de middelen om de vloei-
stof milieuvriendelijk en volgens de
wettelijke normen af te voeren.DIESELFILTER
CONDENS AFTAPPEN (fig. 12)
Water in het brandstofcircuit kan
het inspuitsysteem ernstig beschadi-
gen en de motor onregelmatig laten
draaien; tap daarom elke5000 kmde
condens af.
fig. 12
L0B0172b
