2010 Lancia Delta Návod k použití a údržbě (in Czech)

192V NOUZI
Po výměně kola
❍umístěte rezervní kolo D-obr. 10 do příslušného uložení
v zavazadlovém prostoru;
❍vložte a opatrně zatlačte zvedák pevně do uložení, aby při jíz-
dě nevibroval;
❍uložte nářadí zpět do prolisů v přenosce;
❍vložte přenosku s nářadím do rezervního kola a zašrou-
bujte zajišťovací zařízení B-obr. 10;
❍umístěte zpět krytinu v zavazadlovém prostoru.
UPOZORNĚNÍ Do bezdušových pneumatik (tubeless) ni-
kdy nepoužívejte duše. Pravidelně kontrolujte tlak v pneu-
matikách a v rezervním kole.
UPOZORNĚNÍ Podle typu ráfku kola (slitinového nebo
ocelového) jsou používány speciální upevňovací šrouby a re-
zervní kolo lišící se konstrukčními charakteristikami. Upev-
ňovací šrouby slitinových ráfků jsou identifikovatelné pří-
tomností podložky a duté části na hlavě samotných šroubů.
Při výměně typu kol (ráfky slitinové namísto ocelových a nao-
pak) je tedy nutné obrátit se na autorizovaný servis Lancia pro
správný typ upevňovacích šroubů a rezervního kola. Uchovejte
sériově montované šrouby pro případné znovu použití kol pů-
vodně namontovaných na vozidle.VÝMĚNA ŽÁROVKY
ZÁKLADNÍ POKYNY
❍Před výměnou žárovky je nutno zkontrolovat, zda nejsou
kontakty zoxidované;
❍spálené žárovky je nutno vyměnit za nové se stejnými cha-
rakteristikami;
❍po každé výměně žárovky ve světlometech zkontrolujte
z bezpečnostních důvodů sklon světelných paprsků;
❍jestliže přestane svítit některá žárovka, zkontrolujte nej-
dříve příslušnou pojistku: viz umístění pojistek v oddíle
„Výměna pojistek“ v této kapitole.
Nesprávné úpravy nebo opravy elektrické soustavy
provedené bez přihlédnutí k technickým charakte-
ristikám soustavy mohou způsobit provozní závady
a vyvolat nebezpečí požáru.
175-214 Delta CZ 3ed Allin. 4ed 21-04-2010 11:45 Pagina 192

V NOUZI193
4
V halogenových žárovkách je natlakovaný plyn. Při
prasknutí může dojít k vymrštění střepů.UPOZORNĚNÍ Na vnitřní ploše světlometu se může obje-
vit mírné zamlžení. Není to závada, je to přirozený jev vyvo-
laný nízkou teplotou a určitým stupněm vlhkosti vzduchu; po
zapnutí světlometů zamlžení rychle zmizí. Kapky ve světlo-
metu znamenají zatékání vody - vyhledejte autorizovaný ser-
vis Lancia.
UPOZORNĚNÍ Panuje-li chladné nebo vlhké počasí, nebo
po prudkém dešti či umytí vozidla se mohou světlomety ne-
bo zadní světla zamlžit a/nebo mohou uvnitř kondenzovat
kapky. Je to zcela přirozený jev, který vzniká rozdílem teplo-
ty a vlhkosti mezi vnitřkem a vnějškem vozidla; není to zá-
vada a nemá vliv na provozuschopnost osvětlovacích zařízení.
Rozsvícením světel zamlžení rychle zmizí od středu k okra-
jům krytu.
Dotýkejte se pouze kovových částí halogenových
žárovek. Jestliže se dotknete prsty skleněné baňky
žárovky, sníží se intenzita světelného svazku. Mů-
že dojít i ke zkrácení životnosti žárovky. V případě náhod-
ného kontaktu otřete baňku hadříkem namočeným v lihu
a nechejte osušit.
Doporučujeme se s výměnou žárovek obrátit pokud
možno na autorizovaný servis Lancia. Řádně fun-
gující žárovky správné hodnoty představují zá-
kladní předpoklad pro bezpečnost jízdy a dodržení plat-
ných předpisů.
175-214 Delta CZ 3ed Allin. 4ed 21-04-2010 11:45 Pagina 193

194V NOUZI
obr. 14L0E0084m

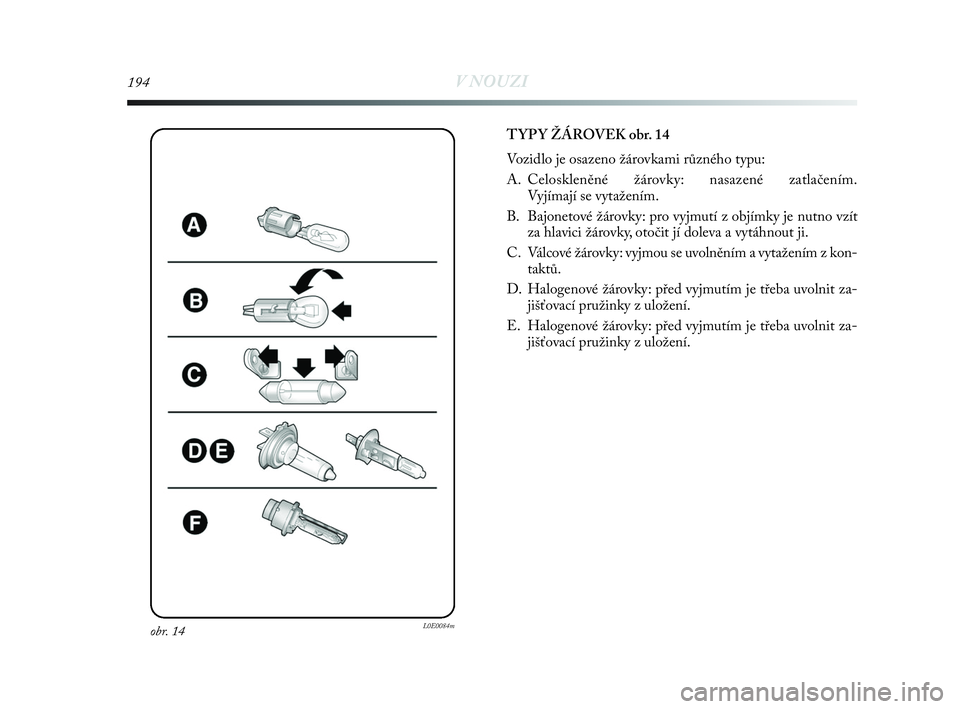

TYPY ŽÁROVEK obr. 14
Vozidlo je osazeno žárovkami různého typu:
A. Celoskleněné žárovky: nasazené zatlačením.
Vyjímají se vytažením.
B. Bajonetové žárovky: pro vyjmutí z objímky je nutno vzít
za hlavici žárovky, otočit jí doleva a vytáhnout ji.
C. Válcové žárovky: vyjmou se uvolněním a vytažením z kon-
taktů.
D. Halogenové žárovky: před vyjmutím je třeba uvolnit za-
jišťovací pružinky z uložení.
E. Halogenové žárovky: před vyjmutím je třeba uvolnit za-
jišťovací pružinky z uložení.
175-214 Delta CZ 3ed Allin. 4ed 21-04-2010 11:45 Pagina 194

V NOUZI195
4
LED
LED
D1S(*) / H7
H1(*) / H7
PY 24W
LED
WY5W
LED
LED
W5W
H11
W16W
W16W
5L/5K
12V 5W
12V 5W
W5W–
–
D
D
B
–
A
–
–
C
E
B
B
–
C
C
A –
–
55W
55W
24W
–
5W
–
–
5W
55W
16W
16W
–
5W
5W
5W
(*) Xenonová výbojka
Žárovky: Typ Výkon Odkaz na obr.
Přední obrysová/Denní světla
Koncová světla
Potkávací světlomety
Dálkové světlomety
Přední směrová světla
Zadní směrová světla
Boční směrová světla
Brzdová světla
Třetí brzdové světlo
Osvětlení registrační značky
Mlhový světlomet
Zadní světlo do mlhy
Zpětný chod
Přední stropní svítilna (bílé LED)
Zadní stropní svítilna
Svítilny v zavazadlovém prostoru/
v odkládací schránce
Osvětlení nástupního prostoru
175-214 Delta CZ 3ed Allin. 4ed 21-04-2010 11:45 Pagina 195

196V NOUZI
VÝMĚNA ŽÁROVKY U VNĚJŠÍCH
SVÍTIDEL
PŘEDNÍ OP TICKÉ SKUPINY obr. 15
Obsahují žárovky potkávacích, dálkových a směrových svě-
tel. Uspořádání žárovek:
A. Dálkové světlomety;
B. Potkávací světlomety;
C. Směrová světla. POTKÁVACÍ SVĚTLOMETY
Žárovky se žhavicím vláknem
Postup při výměně žárovky:
❍vyšroubujte kryt B-obr. 15;
❍uvolněte zajišťovací svorku A-obr. 16;
❍odpojte elektrický konektor B;
❍vytáhněte žárovku C a vyměňte ji;
❍vložte novou žárovku tak, aby profil kovové části souhlasil
s drážkou na parabole světlometu, připojte zpět elektrický
konektor B a zajistěte žárovku upevňovací svorkou A;
❍upevněte správně kryt B-obr. 15´.
obr. 15L0E0154mobr. 16L0E0155m
175-214 Delta CZ 3ed Allin. 4ed 21-04-2010 11:45 Pagina 196

V NOUZI197
4
S (xenonovými) výbojkovými žárovkami
(u příslušných verzí vozidla)
DÁLKOVÉ SVĚTLOMETY
Žárovky se žhavicím vláknem
Postup při výměně žárovky:
❍sejměte kryt A-obr. 15;
❍uvolněte zajišťovací svorku A-obr. 17;
❍rozpojte elektrický konektor B;
❍vytáhněte žárovku C a vyměňte ji;
❍vložte novou žárovku tak, aby profil kovové části souhlasil
s drážkou na parabole světlometu, připojte zpět elektrický
konektor B a zajistěte žárovku upevňovací svorkou A;
❍upevněte správně kryt A-obr. 15.
obr. 17L0E0156m
Z důvodu vysokého napájecího napětí smí světelný
zdroj xenonového výbojkového světlometu vyměnit
pouze odborný technik. Smrtelné nebezpečí! Vyhle-
dejte autorizovaný servis Lancia.
S (xenonovými) výbojkovými žárovkami
(u příslušných verzí vozidla)
Z důvodu vysokého napájecího napětí smí světelný
zdroj xenonového výbojkového světlometu vyměnit
pouze odborný technik. Smrtelné nebezpečí! Vyhle-
dejte autorizovaný servis Lancia.
175-214 Delta CZ 3ed Allin. 4ed 21-04-2010 11:45 Pagina 197

198V NOUZI
OBRYSOVÁ SVĚTLA/DENNÍ SVĚTLA
Obrysová světla/světla pro denní svícení mají žárovky tvoře-
né diodou LED.
Tyto žárovky si nechejte vyměnit u autorizovaného servisu
Lancia.
SMĚROVÁ SVĚTLA
Přední
Postup při výměně žárovky:
❍vyšroubujte kryt C-obr. 15;
❍zatlačte na svorky žárovkové objímky (vyznačené šipka-
mi na obr. 18) a současně zatáhněte za optickou skupinu;
❍vytáhněte žárovku A a vyměňte ji;
❍namontujte zpět kryt C.Boční
Postup při výměně žárovky:
❍zatlačením na kryt A-obr. 19 uvolněte vnitřní svorku B;
vytáhněte optickou skupinu ven směrem od vozidla;
❍otočte objímkou C doleva, vytáhněte žárovku D, která je
namontovaná zatlačením, a vyměňte ji;
❍zasuňte objímku žárovky C do krytu a otočte jí doprava;
❍namontujte celou skupinu zpět a ujistěte se o zaklapnutí
vnitřní svorky B.
obr. 18L0E0157mobr. 19L0E0158m
175-214 Delta CZ 3ed Allin. 4ed 21-04-2010 11:45 Pagina 198

V NOUZI199
4
PŘEDNÍ SVĚTLOMETY DO MLHY obr. 20
(u příslušné verze vozidla)
Žárovky mlhových světlometů si nechejte vyměnit v autori-
zovaném servisu Lancia.
ZADNÍ OP TICKÉ SKUPINY
Žárovky LED zadních optických skupin si nechejte vyměnit
v autorizovaném servisu Lancia.
SVĚTLA ZPĚTNÉHO POJEZDU obr. 21
Žárovky světel zpětného pojezdu si nechejte vyměnit v auto-
rizovaném servisu Lancia.ZADNÍ SVÍTILNA DO MLHY obr. 22
Žárovky zadní svítilny do mlhy si nechejte vyměnit v autori-
zovaném servisu Lancia.
obr. 20L0E0159mobr. 22L0E0161m
obr. 21L0E0160m
