2010 Lancia Delta Návod k použití a údržbě (in Czech)

56SEZNAMTE SE S VOZIDLEM
Volba distribuce vzduchu B-obr. 26
Stisknutím jednoho nebo několika tlačítek
N/ O/ ˙je mož-
no manuálně nastavit jednu ze sedmi možností distribuce
vzduchu v interiéru:
NProud vzduchu do vývodů na čelní okno a přední
boční okna pro odmlžení/rozmrazení skel.
OProud vzduchu do vývodů do oblasti nohou vpře-
du/vzadu. Tato distribuce vzduchu umožňuje rych-
le vyhřát interiér.
N
O˙Rozdělení výstupu vzduchu z otvorů vpředu/vzadu,
ze středových a bočních otvorů v palubní desce, pro
odstranění zamlžení/námrazy z čelního okna a před-
ních bočních oken.
N
ORozdělení výstupu vzduchu mezi otvory do oblasti nohou
a otvory pro odstranění zamlžení/námrazy z čelního ok-
na a předních bočních oken. Tento rozvod vzduchu umož-
ňuje vyhřátím kabiny předejít zamlžení oken.
˙
ORozdělení proudu vzduchu mezi otvory v oblasti no-
hou (teplejší vzduch), prostřední/boční otvory na pa-
lubní desce a otvor v prostoru vzadu (chladnější
vzduch).
˙Rozdělení vzduchu mezi středové/boční otvory v pa-
lubní desce a otvory pro odstranění zamlžení a námrazy
z čelního okna a předních bočních oken. Tato distri-
buce vzduchu umožňuje řádnou ventilací interiéru pře-
dejít zamlžení oken.
UPOZORNĚNÍ Pro řádný provoz klimatizace musí být stisk-
nuté alespoň jedno z tlačítek
N/ O/ ˙. To znamená, že
systém nedovolí vypnutí všech tlačítek
N/ O/ ˙.
UPOZORNĚNÍ Stisknutím tlačítka OFF pro opakované za-
pnutí klimatizace: jsou obnoveny všechny funkční podmínky
uložené do paměti před vypnutím.
Automatické řízení distribuce vzduchu po ručním nastavení
se obnoví stiskem tlačítka AUTO.
001-142 Delta CZ 3ed Allin. 4ed 21-04-2010 10:11 Pagina 56

SEZNAMTE SE S VOZIDLEM57
1
Nastavení rychlosti ventilátoru obr. 26
Tlačítky C
pse rychlost ventilátoru zvyšuje/snižuje.
Lze zvolit 12 rychlostí, které jsou znázorněny rozsvícením pří-
slušných čárek na displeji:
❍nejvyšší rychlost ventilátoru = jsou prosvícené všechny
čárky;
❍nejnižší rychlost ventilátoru = je prosvícená jedna čárka.
Ventilátor lze vypnout (nebude svítit žádná čárka) pouze po
vypnutí kompresoru klimatizace stiskem tlačítka
❄.
Automatické řízení rychlosti ventilátoru po ručním nastave-
ní se obnoví stiskem tlačítka AUTO.Nastavení teplot na stejnou hodnotu
(funkce MONO) obr. 26
Stiskem tlačítka D (MONO) se nastaví teploty na straně ři-
diče a spolujezdce na stejnou hodnotu.
Následným otočením ovladače AUTO nebo MONO se zvýší/
sníží teplota v obou zónách.
Funkce se vypne opětným stiskem tlačítka MONO.
Vypnutí klimatizace obr. 26
Stiskněte tlačítko E (OFF).
Na displeji se zobrazí:
❍nápis OFF;
❍hodnota venkovní teploty;
❍indikace zapnuté recirkulace vzduchu (svítí kontrolka v tla-
čítku
T).
001-142 Delta CZ 3ed Allin. 4ed 21-04-2010 10:11 Pagina 57

58SEZNAMTE SE S VOZIDLEM
Vyhřívání zadního okna
a vnějších zpětných zrcátek obr. 26
Tato funkce se aktivuje stisknutím tlačítka F
(zapnutí je sig-
nalizováno rozsvícením kontrolky v tlačítku.
Funkce je časově omezena, automaticky bude vypnuta za
20 minut. Funkce se vypne opětným stiskem tlačítka
(.
UPOZORNĚNÍ Nepolepujte vyhřívací odpory instalované
z vnitřní strany zadního okna žádnými nálepkami. Mohly by
se poškodit.
UPOZORNĚNÍ Pro přívod venkovního vzduchu stiskněte tla-
čítko
T(v tom případě nebude kontrolka v tlačítku svítit).Rychlé odstranění zamlžení a námrazy z čelního okna
a bočních oken (MAX-DEF) obr. 26
Stiskem tlačítka G – se automaticky dočasně zapnou všech-
ny funkce pro rychlé odstranění zamlžení/námrazy z čelního
okna a předních bočních oken.
Jsou to tyto funkce:
❍zapnutí kompresoru klimatizace (při venkovní teplotě nad
4 °C);
❍vypnutí recirkulace vzduchu, pokud byla zapnuta (nesvítí
kontrolka v tlačítku
T);
❍zapnutí vyhřívání zadního okna (kontrolka v tlačítku –
svítí) a vnějších zpětných zrcátek;
❍nastavení maximální teploty vzduchu;
❍nastavení vhodného průtoku vzduchu.
Zapnutí recirkulace vzduchu a zprovoznění funkce AQS
(Air Quality System) obr. 26
Stiskněte tlačítko
T.
Existují tři režimy provozu recirkulace vzduchu v interiéru:
❍automatické řízení signalizované zkratkou AQS na dis-
pleji a zhasnutou kontrolkou v tlačítku
T;
001-142 Delta CZ 3ed Allin. 4ed 21-04-2010 10:11 Pagina 58

SEZNAMTE SE S VOZIDLEM59
1
❍vyžádané vypnutí (recirkulace vzduchu v kabině je vypnu-
ta, do kabiny je přiváděn vzduch zvenku), tento stav je sig-
nalizován zhasnutou kontrolkou v tlačítku
T;
❍nucené zapnutí (recirkulace vzduchu zapnuta trvale) sig-
nalizované svítící kontrolkou v tlačítku
T.
Stiskem tlačítka OFF zapne klimatizace automaticky recir-
kulaci vzduchu (kontrolka v tlačítku
Tsvítí). Stiskem tla-
čítka
Tje nicméně možné zapnout přívod vzduchu zven-
ku (kontrolka v tlačítku nesvítí) a naopak.
Při stisknutém tlačítku OFF (kontrolka v tlačítku svítí) není
možné uvést do činnosti funkci AQS (Air Quality System).
UPOZORNĚNÍ Recirkulace umožňuje rychlejší úpravu
vzduchu na požadované podmínky podle nastavení soustavy
(„topení“ nebo „chlazení“). V každém případě se nedoporu-
čuje zapínat recirkulaci v deštivých / chladných dnech, pro-
tože by se zvyšovalo zamlžení oken zevnitř především při vy-
pnuté klimatizaci. Doporučujeme zapnout recirkulaci vzdu-
chu při stání v koloně nebo v tunelu, aby se zabránilo přívo-
du znečištěného vzduchu zvenku. Nenechávejte recirkulaci
dlouho v provozu, zvlášť pokud ve vozidle cestuje více osob,
aby se okna nezamlžila zevnitř.Zprovoznění funkce AQS (Air Quality System)
Funkce AQS (zkratka AQS zobrazená na displeji) zapne au-
tomaticky recirkulaci vzduchu, jakmile detekuje znečištěný
venkovní vzduch (např. při stání v koloně nebo projíždění
tunelem).
UPOZORNĚNÍ Je-li funkce AQS aktivní, zapne systém asi
po 15 minutách provozu recirkulace přibližně na jednu mi-
nutu přívod vzduchu zvenku bez ohledu na jeho kvalitu, aby
se vyměnil vzduch v interiéru vozidla.
001-142 Delta CZ 3ed Allin. 4ed 21-04-2010 10:11 Pagina 59

60SEZNAMTE SE S VOZIDLEM
Zapnutí/vypnutí kompresoru klimatizace I-obr. 26
Stiskem tlačítka
❄se zapne kompresor klimatizace.
Zapnutí kompresoru
❍kontrolka v tlačítku
❄svítí;
❍na displeji se zobrazí symbol
❄.
Vypnutí kompresoru
❍kontrolka v tlačítku
❄nesvítí;
❍z displeje zmizí symbol
❄;
❍recirkulace vzduchu je vypnuta;
❍funkce AQS je vypnuta.
S vypnutou klimatizací nelze přivádět do interiéru vzduch, je-
hož teplota je nižší než teplota venkovního vzduchu. V tako-
vém případě bliká na displeji symbol ò.
Stav vypnutí kompresoru klimatizace zůstane uložený v pa-
měti i po vypnutí motoru. Pro znovuzapnutí kompresoru kli-
matizace stiskněte znovu tlačítko
❄nebo AUTO: v tomto po-
sledním případě budou anulována ostatní manuální nastavení.
VNĚJŠÍ SVĚTLA
Většina vnějších světel se ovládá levým pákovým přepínačem.
Vnější světla lze zapnout pouze při klíči ve spínací skříňce v
poloze MAR. Při rozsvícených vnějších světlech je osvětlen i
sdružený přístroj a ovládací prvky na palubní desce.
SVĚTLA PRO DENNÍ SVÍCENÍ
(D.R.L. – Adaptive Daylight Led)
(jsou-li součástí výbavy vozidla)
Při klíči ve spínací skříňce v poloze MAR a otočném prsten-
ci v poloze Ose rozsvítí automaticky světla pro denní svíce-
ní; ostatní žárovky a vnitřní svítidla zůstanou zhasnuté.
Automatické rozsvěcení světel pro denní svícení lze za-
pnout/vypnout přes menu na displeji (viz „Displej“ v této ka-
pitole). Při vypnutých světlech pro denní svícení se při oto-
čení prstence do polohy Onerozsvítí žádné světlo.
obr. 27L0E0019m
001-142 Delta CZ 3ed Allin. 4ed 21-04-2010 10:11 Pagina 60

SEZNAMTE SE S VOZIDLEM61
1
Vypnutí
Jakmile snímač vydá zhasínací povel, zhasnou potkávací svět-
lomety a obrysová světla a zapnou se světla pro denní svícení
DRL, (jsou-li aktivní).
Snímač neumí detekovat mlhu, proto za mlhy nastavte ruční
ovládání vnějších světel.
PŘEDNÍ SVĚTLA DO MLHY S FUNKCÍ
CORNERING LIGHTS
Se zapnutými potkávacími světly a při jízdě rychlostí do 40
km/h se při otočení volantem s velkým úhlem zatáčení nebo
při zapnutí ukazatele směru rozsvítí na straně zatáčení světlo
(zabudované ve světlometu do mlhy), jímž se za tmy rozšíří
výhled. Funkci lze aktivovat/deaktivovat v menu na displeji
(viz „Displej“ v této kapitole). SNÍMAČ INTENZITY VNĚJŠÍHO OSVĚTLENÍ
PRO AUTOMATICKÉ OVLÁDÁNÍ
SVĚTLOMETŮ
(snímač soumraku) obr. 27
(je-li součástí výbavy vozidla)
Tento snímač detekuje změny intenzity světla vně vozidla v
závislosti na přednastavené citlivosti: čím je citlivost vyšší, tím
nižší intenzita vnějšího osvětlení stačí k automatickému roz-
svícení vnějších světel. Citlivost snímače lze nastavit v menu
setup sdruženého přístroje.
Zapnutí
Otočte prstenec do polohy AUTO: tím se nastaví automa-
tické rozsvěcení vnějších světel podle světelných vnějších
podmínek.
Je-li snímač aktivní, lze použít pouze světelnou houkačku.Za jízdy ve dne nahrazují světla pro denní svícení
potkávací světlomety v zemích, kde je povinné sví-
tit i za dne, a smějí se používat v zemích, kde tato po-
vinnost neplatí.
Světla pro denní svícení nenahrazují potkávací světlomety
při jízdě za noci nebo v tunelu.
Používání světel pro denní svícení je upraveno Pravidly sil-
ničního provozu, která platí v zemi, v níž se právě nachá-
zíte. Dodržujte předpisy platné v dané zemi.
001-142 Delta CZ 3ed Allin. 4ed 21-04-2010 10:11 Pagina 61

62SEZNAMTE SE S VOZIDLEM
POTKÁVACÍ SVĚTLA/OBRYSOVÁ SVĚTLA
Při klíči ve spínací skříňce v poloze MAR otočte prstenec do
polohy 2. Při zapnutí potkávacích světel zhasnou světla pro
denní svícení a rozsvítí se obrysová světla, potkávací světla a
osvětlení registrační značky. Ve sdruženém přístroji se roz-
svítí kontrolka
3. Při klíči ve spínací skříňce v poloze STOP
nebo vytaženém klíči se otočením prstence z polohy
Odo po-
lohy2rozsvítí všechna obrysová světla a osvětlení regist-
rační značky. Ve sdruženém přístroji se rozsvítí kontrolka
3.
Funkce parkovacích světel
Se zapnutými obrysovými světly a při klíči ve spínací skříňce
v poloze STOP nebo vytaženém klíči je možné zvolit požado-
vanou osvětlenou stranu přepnutím pákového přepínače dolů
(levá strana vozidla) nebo nahoru (pravá strana vozidla). V ta-
kovém případě kontrolka
3ve sdruženém přístroji zhasne.
DÁLKOVÁ SVĚTLA
Při prstenci v poloze 2zatlačte páku dopředu k palubní des-
ce (aretovaná poloha). Ve sdruženém přístroji se rozsvítí kon-
trolka 1. Pro vypnutí světel zatáhněte pákový přepínač k vo-
lantu.
Světelná houkačka
Zapne se přitažením pákového přepínače k volantu (neareto-
vaná poloha). Ve sdruženém přístroji se rozsvítí kontrolka
1.UKAZATELE SMĚRU obr. 28
Přestavte pákový přepínač do aretované polohy:
– nahoru (poloha
a): aktivace pravého ukazatele směru;
– dolů (poloha
b): aktivace levého ukazatele směru;
Ve sdruženém přístroji bliká kontrolka
¥nebo Î. Ukazatele
směru se vypnou automaticky, jakmile uvedete vozidlo do jíz-
dy v přímém směru.
obr. 28L0E0020m
001-142 Delta CZ 3ed Allin. 4ed 21-04-2010 10:11 Pagina 62

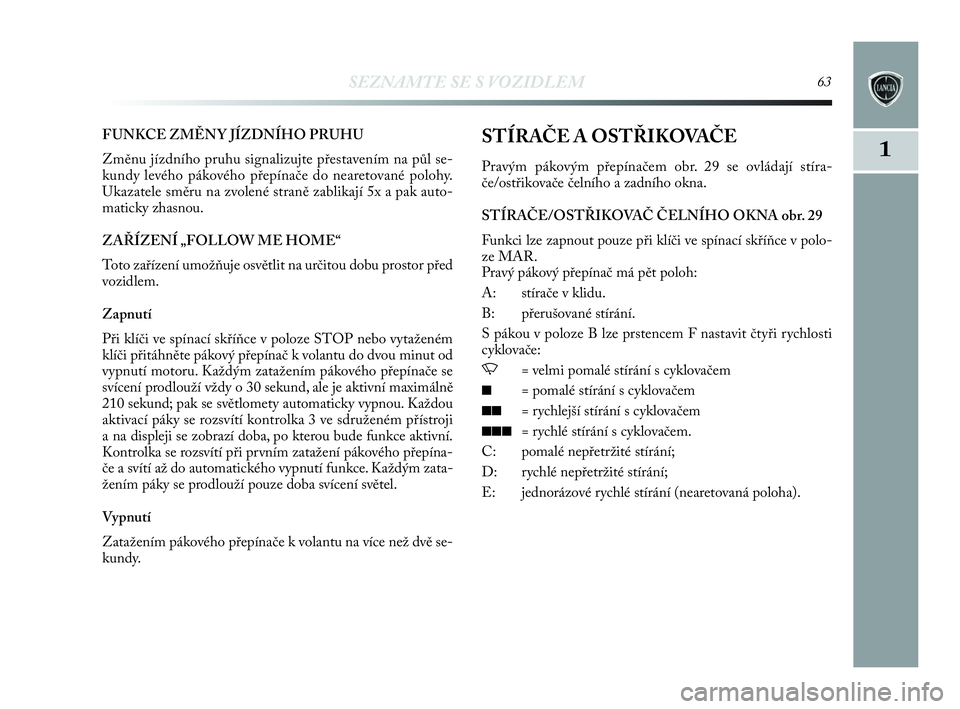

SEZNAMTE SE S VOZIDLEM63
1
FUNKCE ZMĚNY JÍZDNÍHO PRUHU
Změnu jízdního pruhu signalizujte přestavením na půl se-
kundy levého pákového přepínače do nearetované polohy.
Ukazatele směru na zvolené straně zablikají 5x a pak auto-
maticky zhasnou.
ZAŘÍZENÍ „FOLLOW ME HOME“
Toto zařízení umožňuje osvětlit na určitou dobu prostor před
vozidlem.
Zapnutí
Při klíči ve spínací skříňce v poloze STOP nebo vytaženém
klíči přitáhněte pákový přepínač k volantu do dvou minut od
vypnutí motoru. Každým zatažením pákového přepínače se
svícení prodlouží vždy o 30 sekund, ale je aktivní maximálně
210 sekund; pak se světlomety automaticky vypnou. Každou
aktivací páky se rozsvítí kontrolka 3 ve sdruženém přístroji
a na displeji se zobrazí doba, po kterou bude funkce aktivní.
Kontrolka se rozsvítí při prvním zatažení pákového přepína-
če a svítí až do automatického vypnutí funkce. Každým zata-
žením páky se prodlouží pouze doba svícení světel.
Vypnutí
Zatažením pákového přepínače k volantu na více než dvě se-
kundy.STÍRAČE A OSTŘIKOVAČE
Pravým pákovým přepínačem obr. 29 se ovládají stíra-
če/ostřikovače čelního a zadního okna.
STÍRAČE/OSTŘIKOVAČ ČELNÍHO OKNA obr. 29
Funkci lze zapnout pouze při klíči ve spínací skříňce v polo-
ze MAR.
Pravý pákový přepínač má pět poloh:
A: stírače v klidu.
B: přerušované stírání.
S pákou v poloze B lze prstencem F nastavit čtyři rychlosti
cyklovače:
,= velmi pomalé stírání s cyklovačem
■= pomalé stírání s cyklovačem
■■= rychlejší stírání s cyklovačem
■■■= rychlé stírání s cyklovačem.
C: pomalé nepřetržité stírání;
D: rychlé nepřetržité stírání;
E: jednorázové rychlé stírání (nearetovaná poloha).
001-142 Delta CZ 3ed Allin. 4ed 21-04-2010 10:11 Pagina 63
