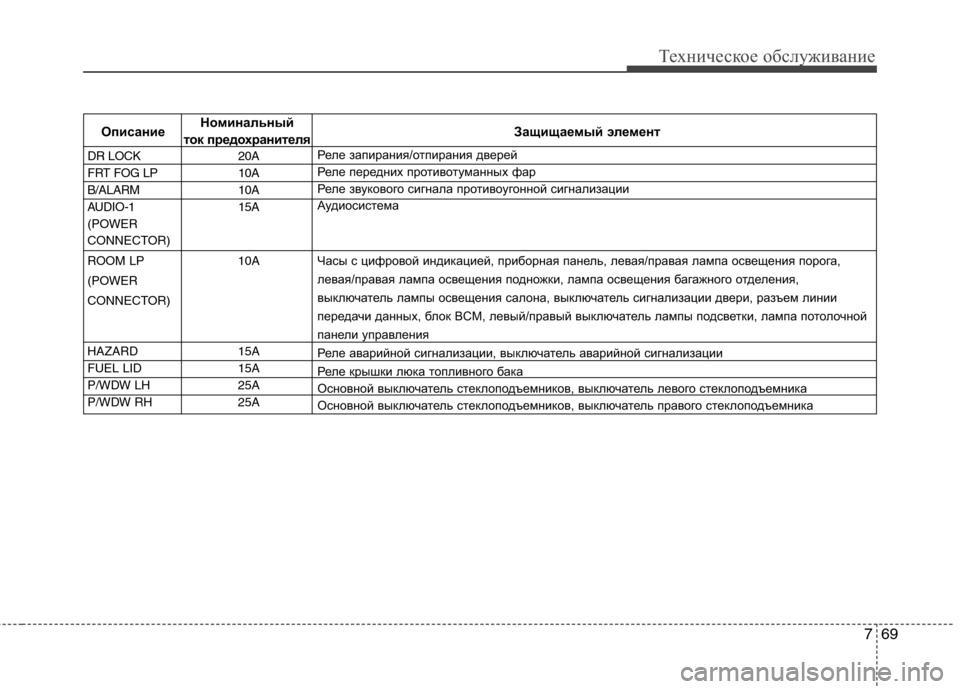

Техническое обслуживание
ОписаниеНоминальный
Защищаемый элемент
ток предохранителя
Реле запирания/отпирания дверей
Реле передних противотуманных фар
Реле звукового сигнала противоугонной сигнализации
Аудиосистема
Часы с цифровой индикацией, приборная панель, левая/пр авая лампа освещения порога,
левая/правая лампа освещения подножки, лампа освещения багажного отделения,
выключатель лампы освещения салона, выключатель сигнализац ии двери, разъем линии
передачи данных, блок BCM, левый/правый выключатель лампы подсветки, лампа потолочной
панели управления
Реле аварийной сигнализации, выключатель аварийной сигн ализации
Реле крышки люка топливного бака
Основной выключатель стеклоподъемников, выключатель левого стеклоподъемника
Основной выключатель стеклоподъемников, выключатель правог о стеклоподъемника
DR LOCK 20A
FRT FOG LP 10A
B/ALARM 10A
AUDIO-1 15A
(POWER
CONNECTOR)
ROOM LP 10A
(POWER
CONNECTOR)
HAZARD 15A
FUEL LID 15A
P/WDW LH 25A
P/WDW RH 25A

Техническое обслуживание
70
7
Панель плавких предохранителей в отсеке двигателя
Описание Номинальный
Защищаемый элемент
ток предохранителя
Предохранитель(A/CON, FRT DEICER), плавкая вставка(FRT HTR, RR HTR, RR HTD, C/FAN,
F/FILTER, ABS 1/2), генератор, правый блок предохранителе й и реле отсека двигателя
Предохранитель(DR LOCK, FRT FOG LP, B/ALARM, разъем питания(AUD IO-1, ROOM LP))
Предохранитель(FUEL LID, P/WDW LH/RH, HAZARD), многофункциона льный диагностический
разъем
Предохранитель(STOP LP, BWS), реле вентилятора радиатора(G4KC)
Замок зажигания(IG2, START), реле стартера
Замок зажигания(ACC, IG1)
Реле управления двигателем
Реле переднего вентилятора
Реле обогревателя заднего стекла
Реле заднего вентилятора
Блок управления ABS(G4KC)
Блок управления ABS(G4KC)
Реле вентилятора теплообменника 1
Реле обогревателя топливного фильтра(Дизельный)
Блок TCM, ECM (Бензиновый)
Реле звукового сигнала
Блок управления топливным обогревателем(D4CB)
Реле топливного насоса(G4KC)
Генератор(D4BH)
Реле дальнего света фар(HIGH), реле ближнего света фар(LOW )
Реле кондиционера(A/C)
Реле обогрева лобового стекла (при наличии)
Левая фара (габаритный фонарь), левый задний комбиниров анный фонарь, левый фонарь
освещения номерного знака
ALT 150A
BATT 1 50A
BATT 2 30A
BATT 3/RAD FAN40A
IGN 1 40A
IGN 2 40A
ECU MAIN 30A/20A
FRT HTR 40A
RR HTD 40A
RR HTR 40A
ABS 1 40A
ABS 2 40A
C/FAN 30A
F/FILTER 30A
ECU/TCU 10A
HORN 10A
BURNER 20A
F/PUMP 15A
ALT 10A
H/LP HI 15A
A/CON 10A
FRT DEICER 15A
TAIL LH 10A

771
Техническое обслуживание

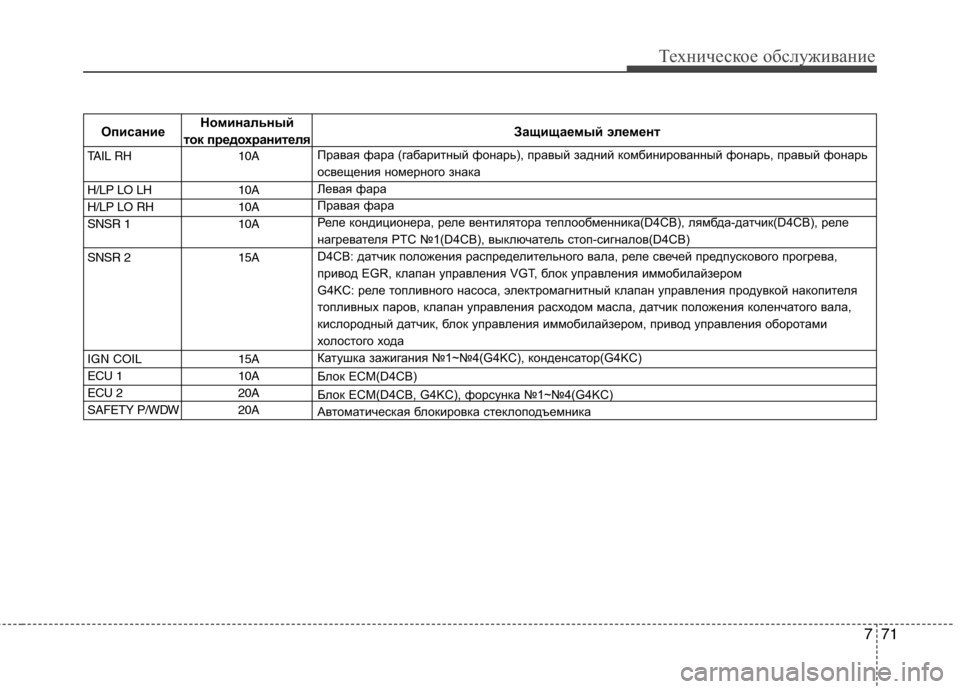

ОписаниеНоминальный
Защищаемый элемент
ток предохранителя
Правая фара (габаритный фонарь), правый задний комбинир ованный фонарь, правый фонарь
освещения номерного знака
Левая фара
Правая фара
Реле кондиционера, реле вентилятора теплообменника(D4 CB), лямбда-датчик(D4CB), реле
нагревателя PTC №1(D4CB), выключатель стоп-сигналов(D4CB)
D4CB: датчик положения распределительного вала, реле свечей предпускового прогрева,
привод EGR, клапан управления VGT, блок управления иммо билайзером
G4KC: реле топливного насоса, электромагнитный клапан уп равления продувкой накопителя
топливных паров, клапан управления расходом масла, датчик положения коленчатого вала,
кислородный датчик, блок управления иммобилайзером, при вод управления оборотами
холостого хода
Катушка зажигания №1~№4(G4KC), конденсатор(G4KC)
Блок ECM(D4CB)
Блок ECM(D4CB, G4KC), форсунка №1~№4(G4KC)
Автоматическая блокировка стеклоподъемника
TAIL RH 10A
H/LP LO LH 10A
H/LP LO RH 10A
SNSR 1 10A
SNSR 2 15A
IGN COIL 15A
ECU 1 10A
ECU 2 20A
SAFETY P/WDW 20A

Техническое обслуживание
72
7

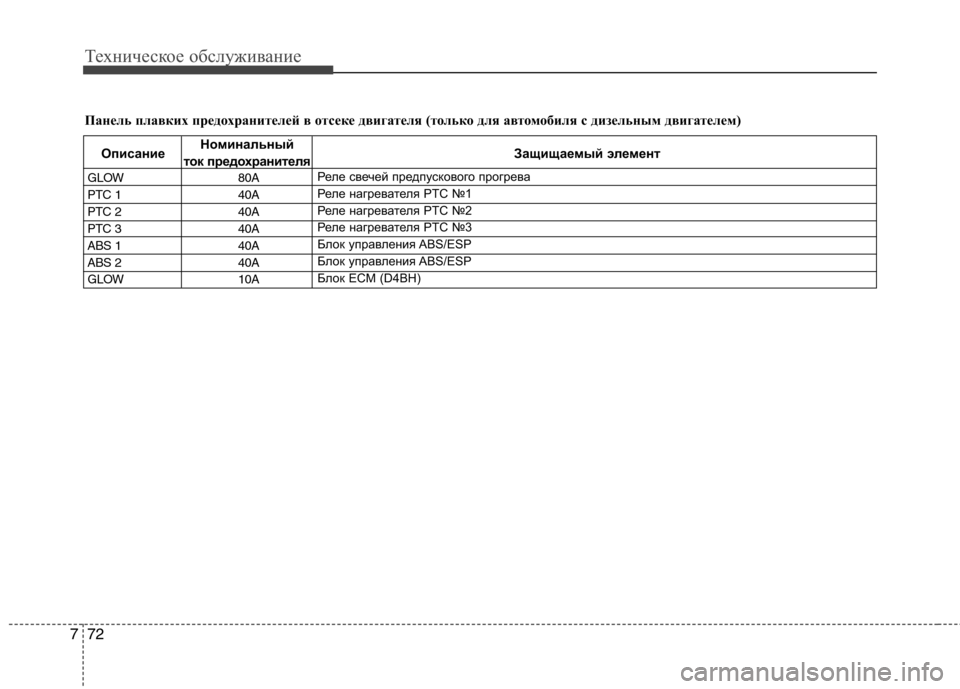

Панель плавких предохранителей в отсеке двигателя (только для автомобил я с дизельным двигателем)
ОписаниеНоминальный
Защищаемый элемент
ток предохранителя
Реле свечей предпускового прогрева
Реле нагревателя PTC №1
Реле нагревателя PTC №2
Реле нагревателя PTC №3
Блок управления ABS/ESP
Блок управления ABS/ESP
Блок ECM (D4BH)
GLOW 80A
PTC 1 40A
PTC 2 40A
PTC 3 40A
ABS 1 40A
ABS 2 40A
GLOW 10A

773
Техническое обслуживание

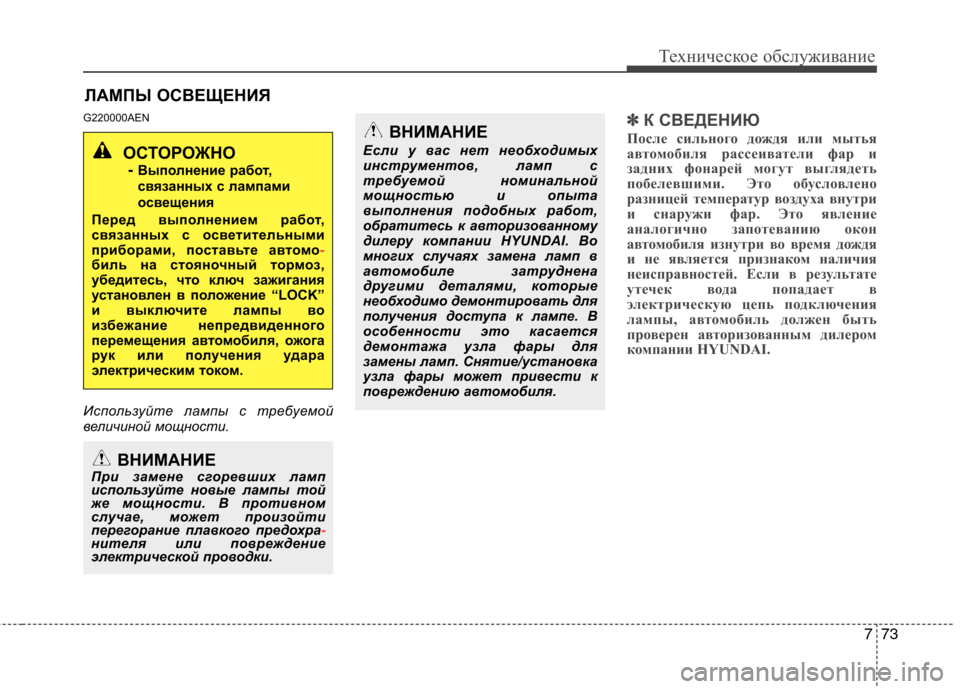

ЛАМПЫ ОСВЕЩЕНИЯ
G220000AEN
Используйте лампы с требуемой
величиной мощности.
✽✽ К СВЕДЕНИЮ
После сильного дождя или мытья
автомобиля рассеиватели фар и
задних фонарей могут выглядеть
побелевшими. Это обусловлено
разницей температур воздуха внутри
и снаружи фар. Это явление
аналогично запотеванию окон
автомобиля изнутри во время дождя
и не является признаком наличия
неисправностей. Если в результате
утечек вода попадает в
электрическую цепь подключения
лампы, автомобиль должен быть
проверен авторизованным дилером
компании HYUNDAI.
ОСТОРОЖНО - Выполнение работ,
связанных с лампами
освещения
Перед выполнением работ,
связанных с осветительными
приборами, поставьте а втомо
-биль на стояночный то рмоз,
убедитесь, что ключ зажигания
установлен в положение “LOCK”
и выключите лампы во
избежание непредвиденного
перемещения а втомобиля, ожога
рук или получения удара
электрическим током.
ВНИМАНИЕ
При замене сгоревших ламп
используйте новые лампы той
же мощности. В противном
случае, может произойти
перегорание плавкого предохра
-нителя или повреждение
электрической проводки.
ВНИМАНИЕ
Если у вас нет необходимых
инструментов, ламп с
требуемой номинальной
мощностью и опыта
выполнения подобных работ,
обратитесь к авторизованному
дилеру компании HYUNDAI. Во
многих случаях замена ламп в
автомобиле затруднена
другими деталями, которые
необходимо демонтировать для
получения доступа к лампе. В
особенности это касается
демонтажа узла фары для
замены ламп. Снятие/установка
узла фары может привести к
повреждению автомобиля.

Техническое обслуживание
74
7

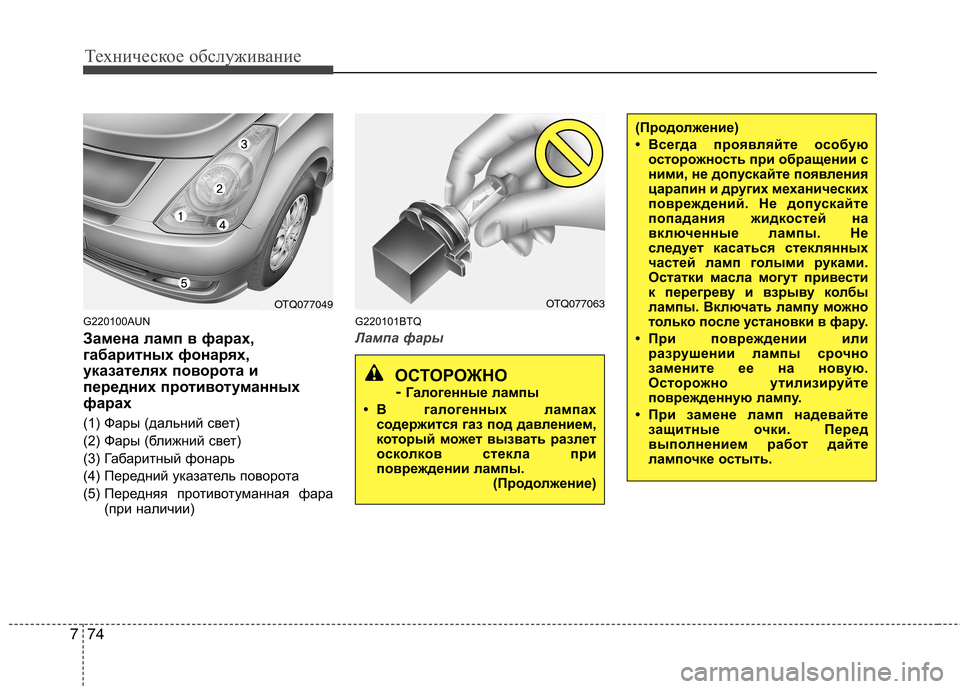

G220100AUN
Замена ламп в фарах,
габаритных фонарях,
указателях поворота и
передних противотуманных
фарах
(1) Фары (дальний свет)
(2) Фары (ближний свет)
(3) Габаритный фонарь
(4) Передний указатель поворота
(5) Передняя противотуманная фара
(при наличии) G220101BTQ
Лампа фары
ОСТОРОЖНО
- Галогенные лампы
• В галогенных лампах содержится газ под давлением,
который может вызвать ра злет
осколков стекла при
повреждении лампы.
(Продолжение)
(Продолжение)
• Всегда проявляйте особуюосторожность при обращении с
ними, не допускайте появления
царапин и других механических
повреждений. Не допускайте
попадания жидкостей на
включенные лампы. Не
следует касаться стеклянных
частей ламп голыми руками.
Остатки масла могут привести
к перегреву и взрыву колбы
лампы. Включать лампу можно
только после установки в фару.
• При повреждении или разрушении лампы срочно
замените ее на новую.
Осторожно утилизируйте
поврежденную лампу.
• При замене ламп надевайте защитные очки. Перед
выполнением работ дайте
лампочке остыть.
OTQ077049OTQ077063

775
Техническое обслуживание

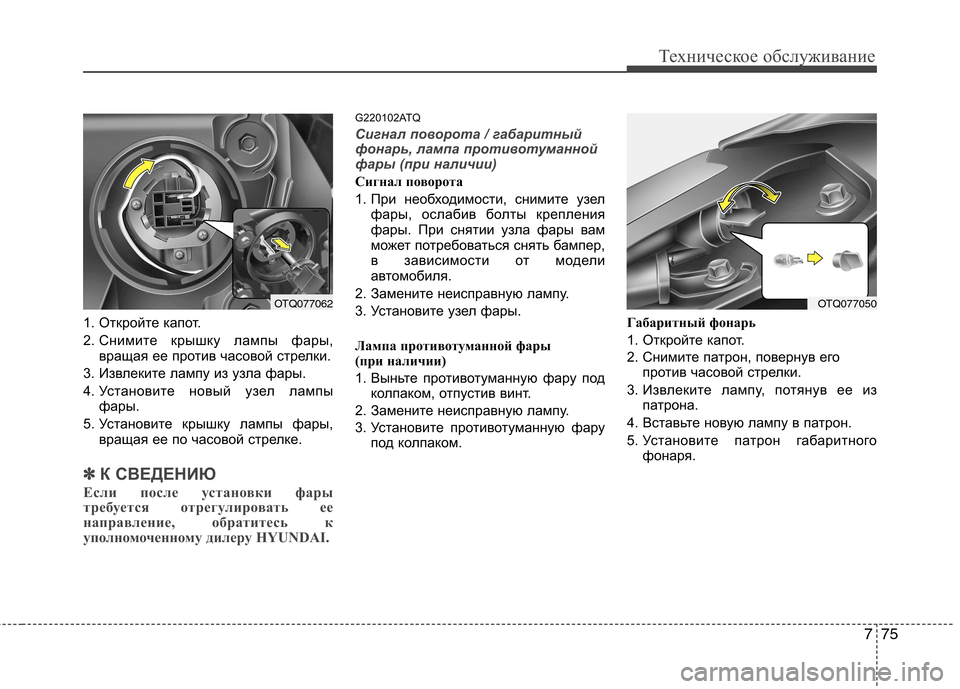

1. Откройте капот.
2. Снимите крышку лампы фары,вращая ее против часовой стрелки.
3. Извлеките лампу из узла фары.
4. Установите новый узел лампы фары.
5. Установите крышку лампы фары, вращая ее по часовой стрелке.
✽✽ К СВЕДЕНИЮ
Если после установки фары
требуется отрегулировать ее
направление, обратитесь к
уполномоченному дилеру HYUNDAI.
G220102ATQ
Сигнал поворота / габаритный
фонарь, лампа противотуманной
фары (при наличии)
Сигнал поворота
1. При необходимости, снимите узел фары, ослабив болты крепления
фары. При снятии узла фары вам
может потребоваться снять бампер,
в зависимости от модели
автомобиля.
2. Замените неисправную лампу.
3. Установите узел фары.
Лампа против отуманной фары
(при наличии)
1. Выньте противотуманную фару под колпаком, отпустив винт.
2. Замените неисправную лампу.
3. Установите противотуманную фару под колпаком. Габаритный фонарь
1. Откройте капот.
2. Снимите патрон, повернув его
против часовой стрелки.
3. Извлеките лампу, потянув ее из патрона.
4. Вставьте новую лампу в патрон.
5. Установите патрон габаритного фонаря.
OTQ077062OTQ077050

Техническое обслуживание
76
7

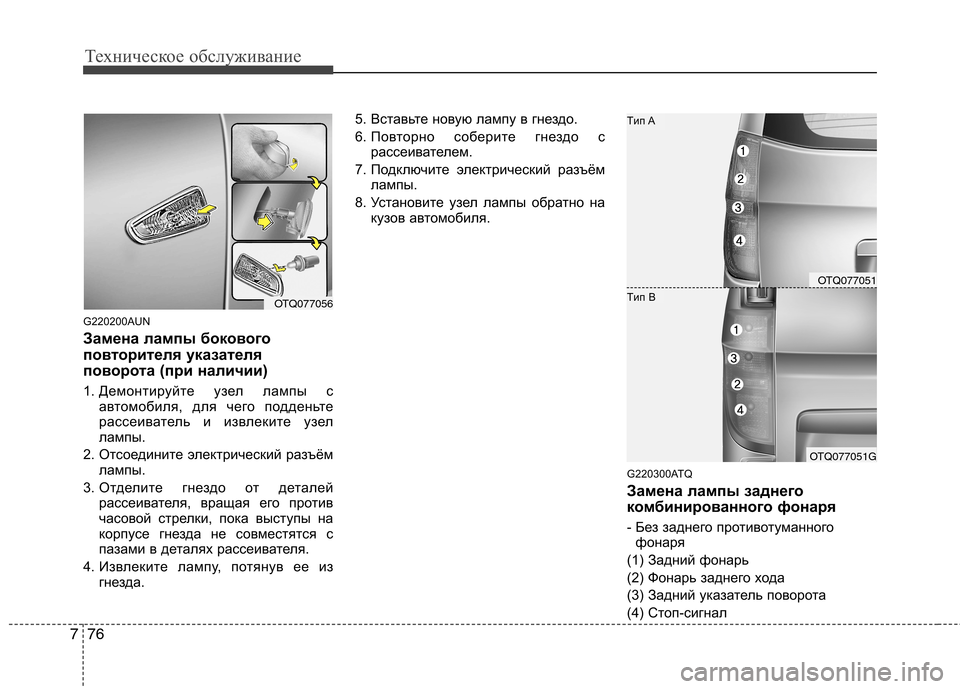

G220200AUN
Замена лампы бокового
повторителя указателя
поворота (при наличии)
1. Демонтируйте узел лампы с
автомобиля, для чего подденьте
рассеиватель и извлеките узел
лампы.
2. Отсоедините электрический разъём лампы.
3. Отделите гнездо от деталей рассеивателя, вращая его против
часовой стрелки, пока выступы на
корпусе гнезда не совместятся с
пазами в деталях рассеивателя.
4. Извлеките лампу, потянув ее из гнезда. 5. Вставьте новую лампу в гнездо.
6. Повторно соберите гнездо с
рассеивателем.
7. Подключите электрический разъём лампы.
8. Установите узел лампы обратно на кузов автомобиля.
G220300ATQ
Замена лампы заднего
комбинированного фонаря
- Без заднего противотуманногофонаря
(1) Задний фонарь
(2) Фонарь заднего хода
(3) Задний указатель поворота
(4) Стоп-сигнал
OTQ077056
OTQ077051
OTQ077051G
Tип B
Tип A
