2010 Hyundai H-1 (Grand Starex) Инструкция по эксплуатации (in Russian)

485
Характеристики автомобиля

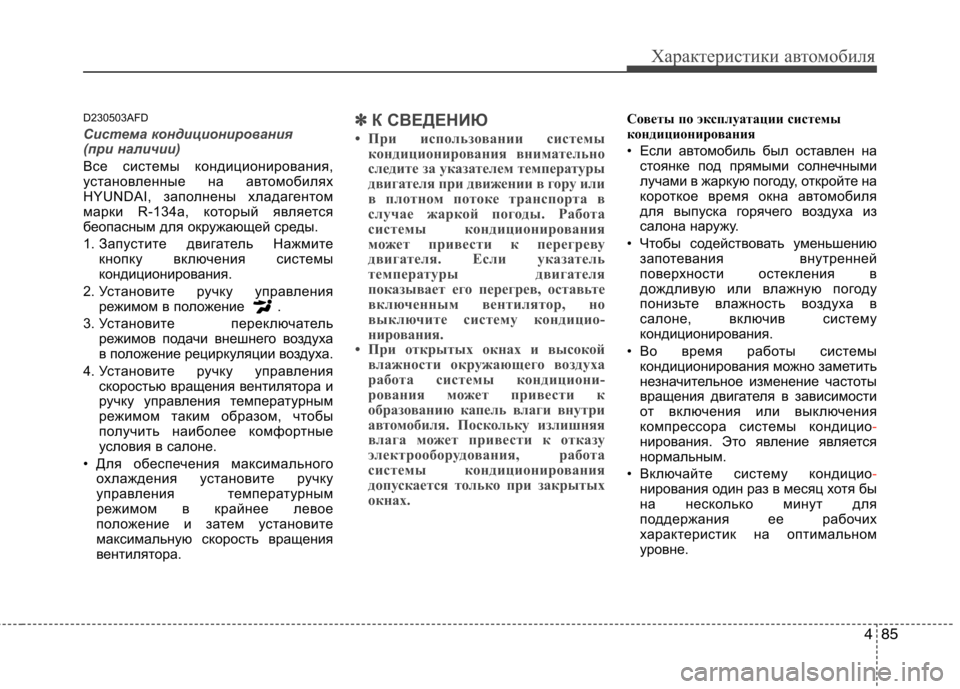

D230503AFD
Система кондиционирования
(при наличии)
Все системы кондиционирования,
установленные на автомобилях
HYUNDAI, заполнены хладагентом
марки R-134a, который является
беопасным для окружающей среды.
1. Запустите двигатель Нажмитекнопку включения системы
кондиционирования.
2. Установите ручку управления режимом в положение .
3. Установите переключатель режимов подачи внешнего воздуха
в положение рециркуляции воздуха.
4. Установите ручку управления скоростью вращения вентилятора и
ручку управления температурным
режимом таким образом, чтобы
получить наиболее комфортные
условия в салоне.
• Для обеспечения максимального охлаждения установите ручку
управления температурным
режимом в крайнее левое
положение и затем установите
максимальную скорость вращения
вентилятора.
✽✽ К СВЕДЕНИЮ
• При использовании системы кондиционирования внимательно
следите за указателем температуры
двигателя при движении в гору или
в плотном потоке транспорта в
случае жаркой погоды. Работа
системы кондиционирования
может привести к перегреву
двигателя. Если указатель
температуры двигателя
показывает его перегрев, оставьте
включенным вентилятор, но
выключите систему кондицио-
нирования.
• При открытых окнах и высокой
влажности окружающего воздуха
работа системы кондициони-
рования может привести к
образованию капель влаги внутри
автомобиля. Поскольку излишняя
влага может привести к отказу
электрооборудования, работа
системы кондиционирования
допускается только при закрытых
окнах.Советы по эксплуатации системы
кондиционирования
• Если автомобиль был оставлен настоянке под прямыми солнечными
лучами в жаркую погоду, откройте на
короткое время окна автомобиля
для выпуска горячего воздуха из
салона наружу.
• Чтобы содействовать уменьшению запотевания внутренней
поверхности остекления в
дождливую или влажную погоду
понизьте влажность воздуха в
салоне, включив систему
кондиционирования.
• Во время работы системы кондиционирования можно заметить
незначительное изменение частоты
вращения двигателя в зависимости
от включения или выключения
компрессора системы кондицио
-нирования. Это явление является
нормальным.
• Включайте систему кондицио
-нирования один раз в месяц хотя бы
на несколько минут для
поддержания ее рабочих
характеристик на оптимальном
уровне.

Характеристики автомобиля
86
4

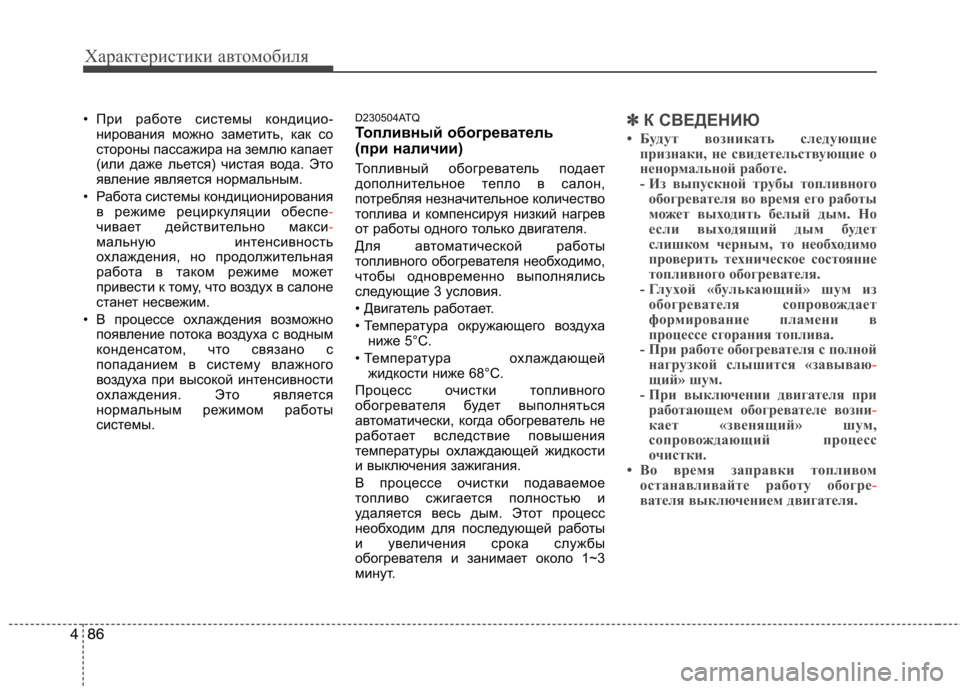

• При работе системы кондицио-
нирования можно заметить, как со
стороны пассажира на землю капает
(или даже льется) чистая вода. Это
явление является нормальным.
• Работа системы кондиционирования в режиме рециркуляции обеспе
-чивает действительно макси-мальную интенсивность
охлаждения, но продолжительная
работа в таком режиме может
привести к тому, что воздух в салоне
станет несвежим.
• В процессе охлаждения возможно появление потока воздуха с водным
конденсатом, что связано с
попаданием в систему влажного
воздуха при высокой интенсивности
охлаждения. Это является
нормальным режимом работы
системы. D230504ATQ
Топливный обогреватель
(при наличии)
Топливный обогреватель подает
дополнительное тепло в салон,
потребляя незначительное количество
топлива и компенсируя низкий нагрев
от работы одного только двигателя.
Для автоматической работы
топливного обогревателя необходимо,
чтобы одновременно выполнялись
следующие 3 условия.
• Двигатель работает.
• Температура окружающего воздуха
ниже 5°C.
• Температура охлаждающей жидкости ниже 68°C.
Процесс очистки топливного
обогревателя будет выполняться
автоматически, когда обогреватель не
работает вследствие повышения
температуры охлаждающей жидкости
и выключения зажигания.
В процессе очистки подаваемое
топливо сжигается полностью и
удаляется весь дым. Этот процесс
необходим для последующей работы
и увеличения срока службы
обогревателя и занимает около 1~3
минут.
✽✽ К СВЕДЕНИЮ
• Будут возникать следующие признаки, не свидетельствующие о
ненормальной работе.
- Из выпускной трубы топливного
обогревателя во время его работы
может выходить белый дым. Но
если выходящий дым будет
слишком черным, то необходимо
проверить техническое состояние
топливного обогревателя.
- Глухой «булькающий» шум из обогревателя сопровождает
формирование пламени в
процессе сгорания топлива.
- При работе обогревателя с полной
нагрузкой слышится «завываю
-щий» шум.
- При выключении двигателя при работающем обогревателе возни
-кает «звенящий» шум,
сопровождающий процесс
очистки.
• Во время заправки топливом
останавливайте ра боту обогре
-вателя выключением двигателя.

487
Характеристики автомобиля

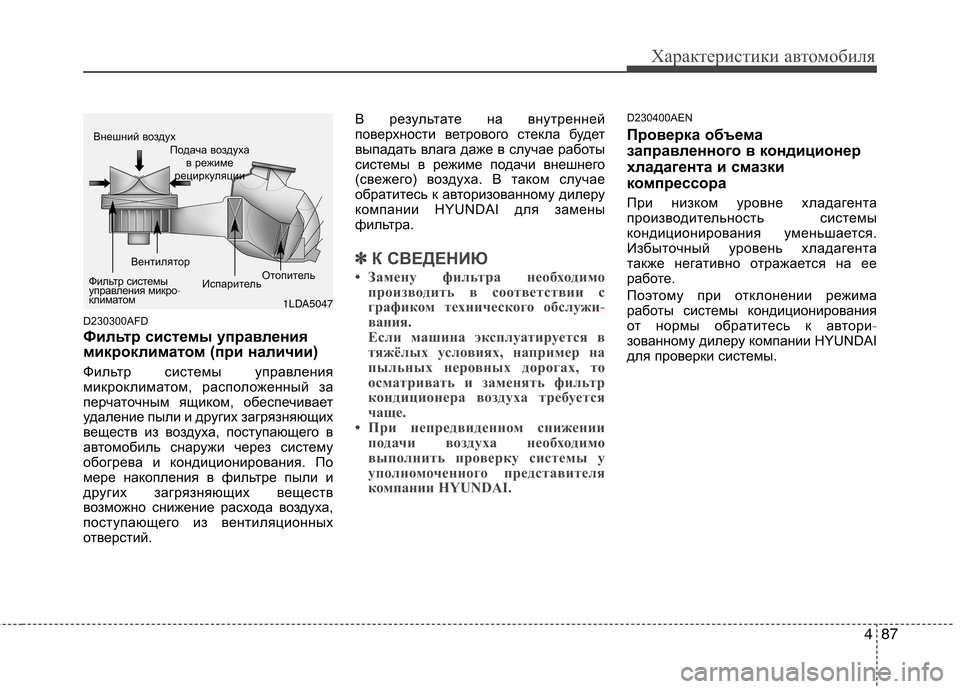

D230300AFD
Фильтр системы управления
микроклиматом (при наличии)
Фильтр системы управления
микроклиматом, расположенный за
перчаточным ящиком, обеспечивает
удаление пыли и других загрязняющих
веществ из воздуха, поступающего в
автомобиль снаружи через систему
обогрева и кондиционирования. По
мере накопления в фильтре пыли и
других загрязняющих веществ
возможно снижение расхода воздуха,
поступающего из вентиляционных
отверстий. В результате на внутренней
поверхности ветрового стекла будет
выпадать влага даже в случае работы
системы в режиме подачи внешнего
(свежего) воздуха. В таком случае
обратитесь к авторизованному дилеру
компании HYUNDAI для замены
фильтра.
✽✽
К СВЕДЕНИЮ
• Замену фильтра необходимо производить в соответствии с
графиком технического обслужи
-вания.
Если машина эксплуатируется в
тяжёлых условиях, например на
пыльных неровных дорогах, то
осматривать и заменять фильтр
кондиционера воздуха требуется
чаще.
• При непредвиденном снижении
подачи воздуха необходимо
выполнить проверку системы у
уполномоченного представителя
компании HYUNDAI.
D230400AEN
Проверка объема
заправленного в кондиционер
хладагента и смазки
компрессора
При низком уровне хладагента
производительность системы
кондиционирования уменьшается.
Избыточный уровень хладагента
также негативно отражается на ее
работе.
Поэтому при отклонении режима
работы системы кондиционирования
от нормы обратитесь к автори
-зованному дилеру компании HYUNDAI
для проверки системы.
1LDA5047
Внешний воздух
Подача воздухав режиме
рециркуляции
Фильтр системы
управления микро-климатом Вентилятор
ИспарительОтопитель

Характеристики автомобиля
88
4
✽✽

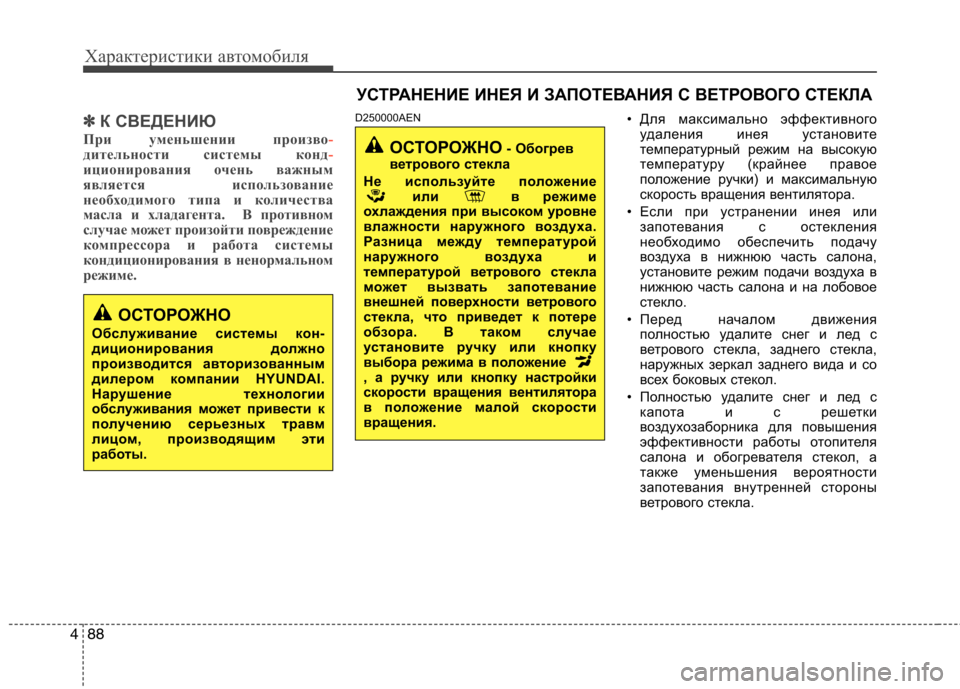

К СВЕДЕНИЮ
При уменьшении произво
-дительности системы конд-иционирования очень важным
является использование
необходимого типа и количества
масла и хладагента. В противном
случае может произойти повреждение
компрессора и работа системы
кондиционирования в ненормальном
режиме.
D250000AEN • Для максимально эффективного
удаления инея установите
температурный режим на высокую
температуру (крайнее правое
положение ручки) и максимальную
скорость вращения вентилятора.
• Если при устранении инея или запотевания с остекления
необходимо обеспечить подачу
воздуха в нижнюю часть салона,
установите режим подачи воздуха в
нижнюю часть салона и на лобовое
стекло.
• Перед началом движения полностью удалите снег и лед с
ветрового стекла, заднего стекла,
наружных зеркал заднего вида и со
всех боковых стекол.
• Полностью удалите снег и лед с капота и с решетки
воздухозаборника для повышения
эффективности работы отопителя
салона и обогревателя стекол, а
также уменьшения вероятности
запотевания внутренней стороны
ветрового стекла.
ОСТОРОЖНО
Обслуживание системы кон-
диционирования должно
производится авторизованным
дилером компании HYUNDAI.
Нарушение технологии
обслуживания может привести к
получению серьезных травм
лицом, производящим эти
работы.
УСТРАНЕНИЕ ИНЕЯ И ЗАПОТЕВАНИЯ С ВЕТРОВОГО СТЕКЛА
ОСТОРОЖНО - Обогрев
ветрового стекла
Не используйте по ложение
или в режиме
охлаждения при высоком уровне
влажности наружного воздуха.
Разница между температурой
наружного воздуха и
температурой ветрового стекла
может вызвать запотевание
внешней поверхности ветрового
стекла, что приведет к потере
обзора. В таком случае
установите ручку или кнопку
выбора режима в по ложение
, а ручку или кнопку настройки
скорости вращения вентилятора
в положение малой скорости
вращения.

489
Характеристики автомобиля

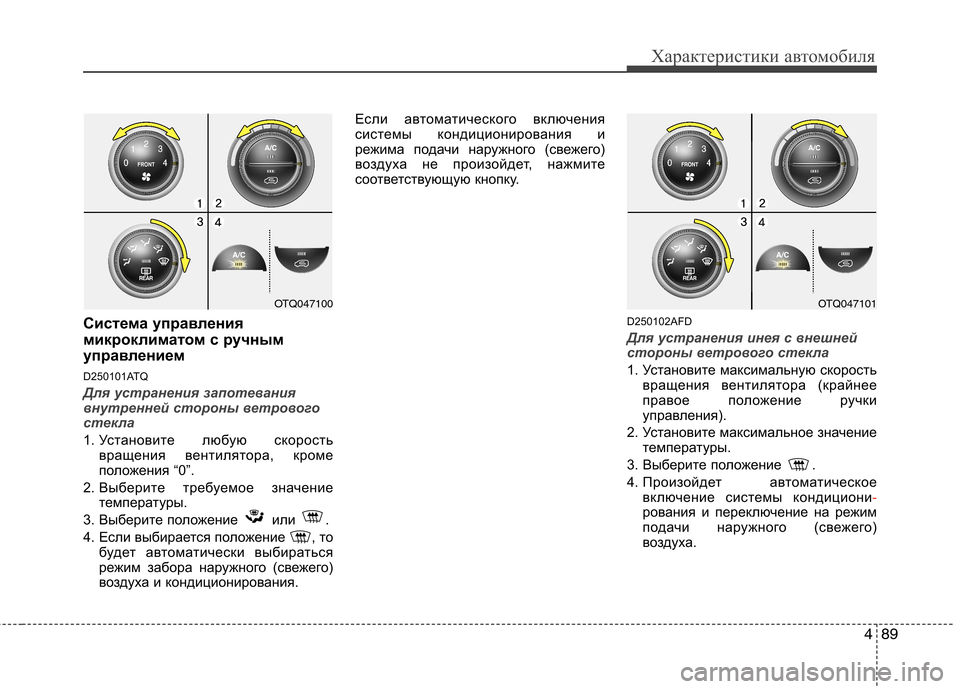

Система управления
микроклиматом с ручным
управлением
D250101ATQ
Для устранения запотевания
внутренней стороны ветрового
стекла
1. Установите любую скоростьвращения вентилятора, кроме
положения “0”.
2. Выберите требуемое значение температуры.
3. Выберите положение или .
4. Если выбирается положение , то будет автоматически выбираться
режим забора наружного (свежего)
воздуха и кондиционирования. Если автоматического включения
системы кондиционирования и
режима подачи наружного (свежего)
воздуха не произойдет, нажмите
соответствующую кнопку.
D250102AFD
Для устранения инея с внешней
стороны ветрового стекла
1. Установите максимальную скоростьвращения вентилятора (крайнее
правое положение ручки
управления).
2. Установите максимальное значение температуры.
3. Выберите положение .
4. Произойдет автоматическое включение системы кондициони
-рования и переключение на режим
подачи наружного (свежего)
воздуха.
OTQ047100OTQ047101

Характеристики автомобиля
90
4

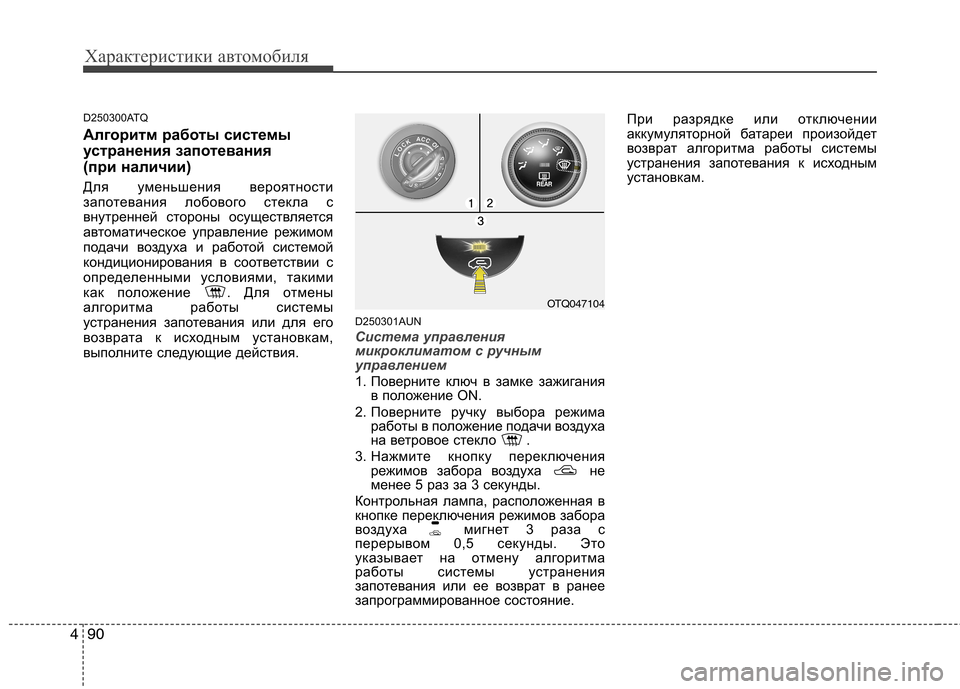

D250300ATQ
Алгоритм работы системы
устранения запотевания
(при наличии)
Для уменьшения вероятности
запотевания лобового стекла с
внутренней стороны осуществляется
автоматическое управление режимом
подачи воздуха и работой системой
кондиционирования в соответствии с
определенными условиями, такими
как положение . Для отмены
алгоритма работы системы
устранения запотевания или для его
возврата к исходным установкам,
выполните следующие действия. D250301AUN
Система управления
микроклиматом с ручным
управлением
1. Поверните ключ в замке зажигания
в положение ON.
2. Поверните ручку выбора режима работы в положение подачи воздуха
на ветровое стекло .
3. Нажмите кнопку переключения режимов забора воздуха не
менее 5 раз за 3 секунды.
Контрольная лампа, расположенная в
кнопке переключения режимов забора
воздуха мигнет 3 раза с
перерывом 0,5 секунды. Это
указывает на отмену алгоритма
работы системы устранения
запотевания или ее возврат в ранее
запрограммированное состояние. При разрядке или отключении
аккумуляторной батареи произойдет
возврат алгоритма работы системы
устранения запотевания к исходным
установкам.
OTQ047104

491
Характеристики автомобиля

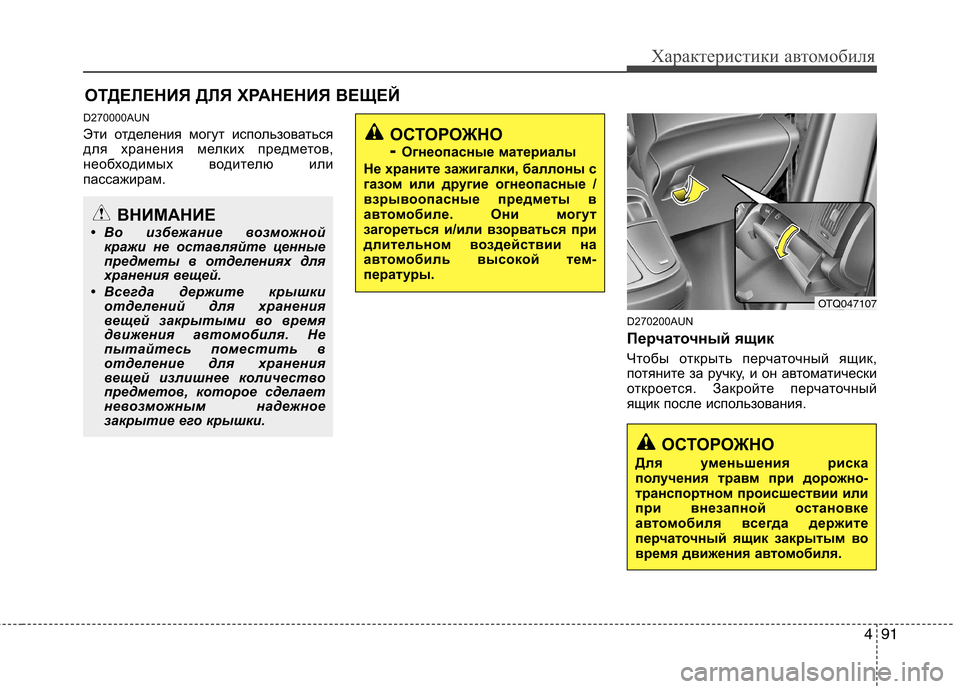

D270000AUN
Эти отделения могут использоваться
для хранения мелких предметов,
необходимых водителю или
пассажирам.D270200AUN
Перчаточный ящик
Чтобы открыть перчаточный ящик,
потяните за ручку, и он автоматически
откроется. Закройте перчаточный
ящик после использования.
ОТДЕЛЕНИЯ ДЛЯ ХРАНЕНИЯ ВЕЩЕЙ
ОСТОРОЖНО
- Огнеопасные материалы
Не храните зажигалки, баллоны с
газом или другие огнеопасные /
взрывоопасные предметы в
автом обиле. Они могут
загореться и/или взорваться при
длительном воздействии на
автом обиль высокой тем-
пературы.
ВНИМАНИЕ
• Во избежание возможной кражи не оставляйте ценные
предметы в отделениях для
хранения вещей.
• Всегда держите крышки отделений для хранения
вещей закрытыми во время
движения автомобиля. Не
пытайтесь поместить в
отделение для хранения
вещей излишнее количество
предметов, которое сделает
невозможным надежное
закрытие его крышки.
OTQ047107
ОСТОРОЖНО
Для уменьшения риска
получения травм при дорожно-
транспортном происшествии или
при внезапной остановке
автом обиля всегда держите
перчаточный ящик закрытым во
время движения а втомобиля.

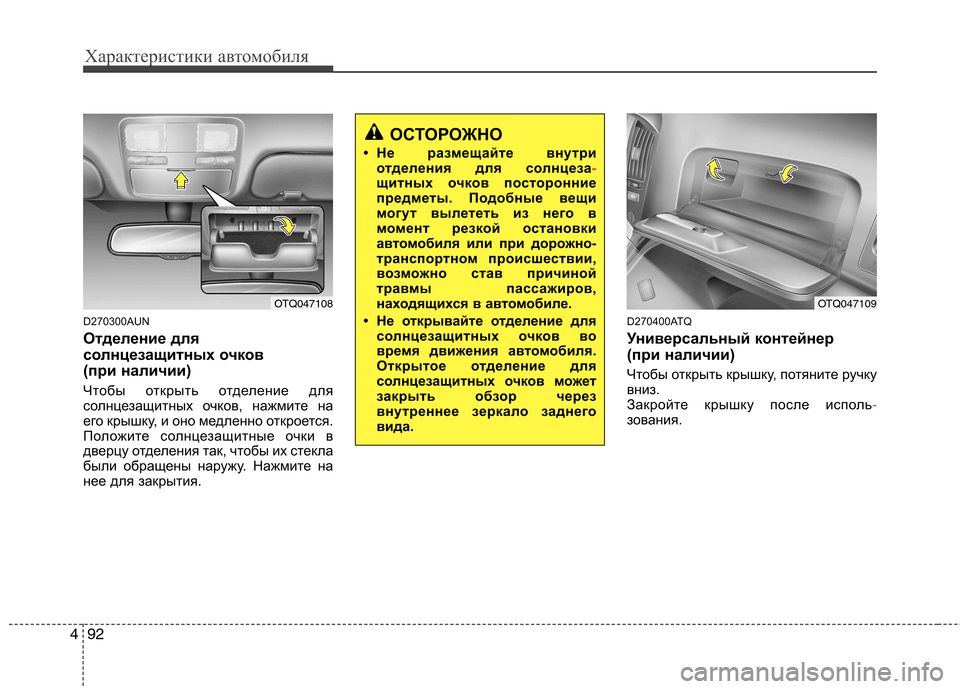

Характеристики автомобиля
92
4
D270300AUN
Отделение для
солнцезащитных очков
(при наличии)
Чтобы открыть отделение для
солнцезащитных очков, нажмите на
его крышку, и оно медленно откроется.
Положите солнцезащитные очки в
дверцу отделения так, чтобы их стекла
были обращены наружу. Нажмите на
нее для закрытия. D270400ATQ
Универсальный контейнер
(при наличии)
Чтобы открыть крышку, потяните ручку
вниз.
Закройте крышку после исполь
-зования.
ОСТОРОЖНО
• Не размещайте внутри отделения для солнцеза
-щитных очков посторонние
предметы. Подобные вещи
могут вылететь из него в
момент резкой остановки
автом обиля или при дорожно-
транспортном происшествии,
возможно став причиной
травмы пассажиров,
находящихся в а втомобиле.
• Не открывайте отделение для солнцезащитных очков во
время движения а втомобиля.
Открытое отделение для
солнцезащитных очков может
закрыть обзор через
внутреннее зеркало заднего
вида.
OTQ047109OTQ047108
