421
Характеристики автомобиля

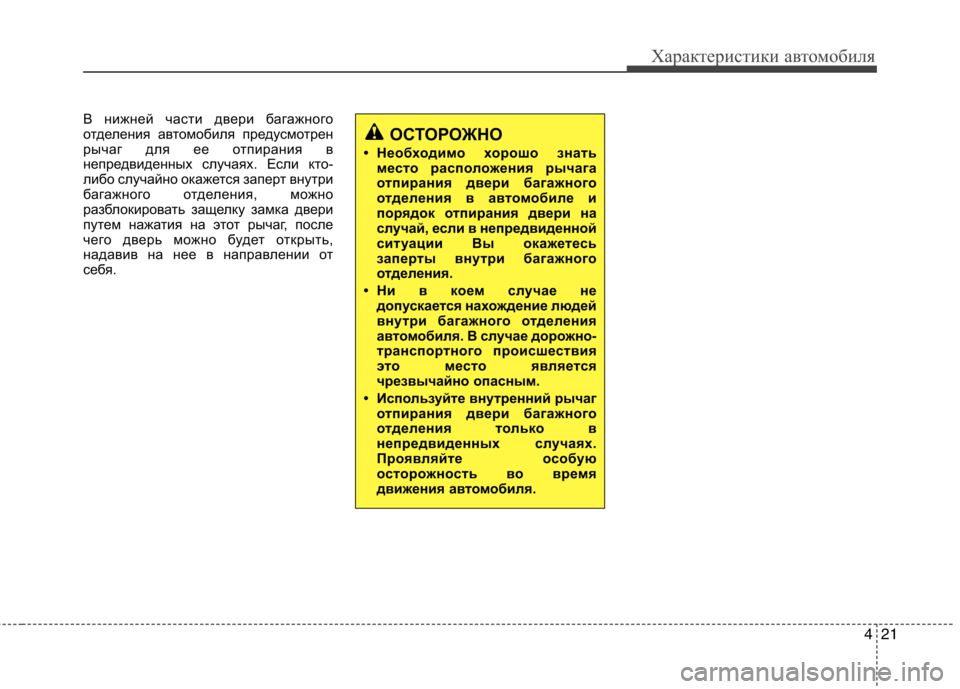

В нижней части двери багажного
отделения автомобиля предусмотрен
рычаг для ее отпирания в
непредвиденных случаях. Если кто-
либо случайно окажется заперт внутри
багажного отделения, можно
разблокировать защелку замка двери
путем нажатия на этот рычаг, после
чего дверь можно будет открыть,
надавив на нее в направлении от
себя.
ОСТОРОЖНО
• Необходимо хорошо знать место расположения рычага
отпирания двери багажного
отделения в а втомобиле и
порядок отпирания двери на
случай, если в непредвиденной
ситуации Вы окажетесь
заперты внутри багажного
отделения.
• Ни в коем случае не допускается нахождение людей
внутри багажного отделения
автом обиля. В случае дорожно-
транспортного происшествия
это место является
чрезвычайно опасным.
• Используйте внутренний рычаг отпирания двери багажного
отделения только в
непредвиденных случаях.
Проявляйте особую
осторожность во время
движения а втомобиля.

Характеристики автомобиля
22
4

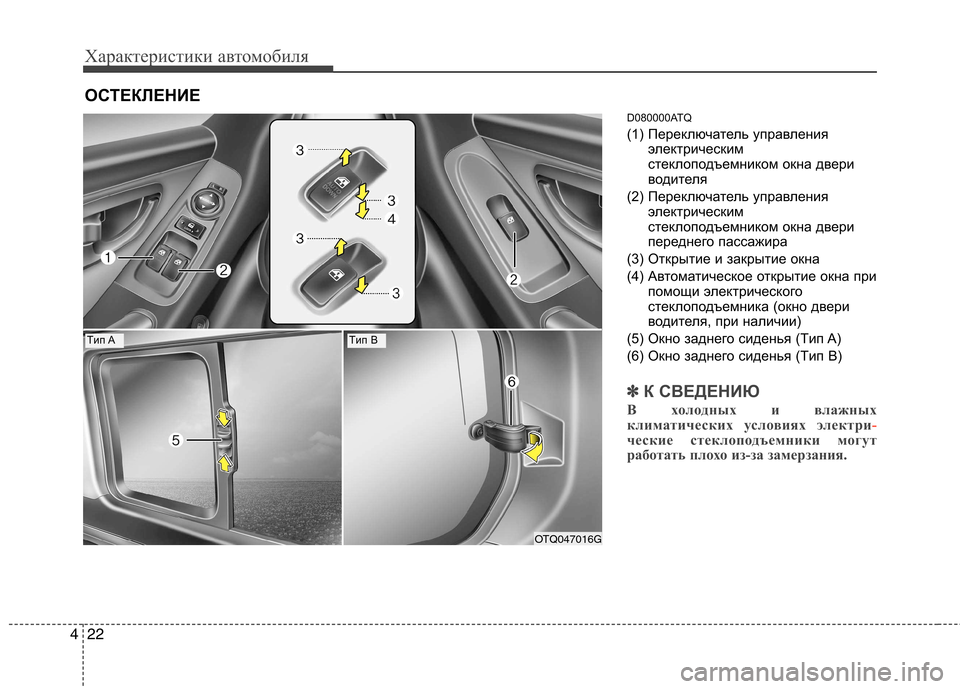

D080000ATQ
(1) Переключатель управления
электрическим
стеклоподъемником окна двери
водителя
(2) Переключатель управления электрическим
стеклоподъемником окна двери
переднего пассажира
(3) Открытие и закрытие окна
(4) Автоматическое открытие окна при помощи электрического
стеклоподъемника (окно двери
водителя, при наличии)
(5) Окно заднего сиденья (Tип A)
(6) Окно заднего сиденья (Tип B)
✽✽ К СВЕДЕНИЮ
В холодных и влажных
климатических условиях электри
-ческие стеклоподъемники могут
работать плохо из-за замерзания.
ОСТЕКЛЕНИЕ
OTQ047016G
Tип ATип B

423
Характеристики автомобиля
D080100AUN
Электрические
стеклоподъёмники (при
наличии)
Для работы электрических
стеклоподъемников ключ в замке
зажигания должен находиться в
положении ON. На каждой двери
расположен переключатель
управления электрическим стекло-
подъемником данной двери. Однако,
на месте водителя предусмотрен
переключатель блокировки
электрических стеклоподъемников,
который отключает стеклоподъемники
окон дверей пассажиров.
Управление электрическими
стеклоподъемниками возможно в
течение примерно 30 секунд после
выключения зажигания (поворота
ключа в замке зажигания в положения
“ACC” или “LOCK”) или после того, как
ключ был извлечен из замка
зажигания. Вместе с тем, если
передние двери открыты, работа
электрических стеклоподъемников
невозможна даже в пределах 30
секунд после того, как ключ был
извлечен из замка зажигания.✽✽К СВЕДЕНИЮ
Если во время движения будет
замечена вибрация и колебания (в
результате ударного воздействия
набегающего воздушного потока)
открытого окна с одной из сторон
автомобиля, необходимо приоткрыть
окно с противоположной стороны для
уменьшения интенсивности такого
воздействия.
D080101ATQ
Tип A
Открытие и закрытие окна
(при наличии)
На двери водителя расположен общий
переключатель, управляющий
работой всех стеклоподъемников в
автомобиле.
Чтобы открыть или закрыть окно,
сместите вниз или вверх переднюю
часть клавиши соответствующего
переключателя до первого
фиксированного положения (3).
OTQ047203

Характеристики автомобиля
24
4
D080102ATQ
Tип B
Автоматическое открытие окна
(окно двери водителя, при
наличии)
Быстро сместите клавишу переклю-чателя управления электрическим
стеклоподъемником до второго
фиксированного положения (4), и
стекло двери водителя опустится
полностью даже после отпускания
клавиши. Для того чтобы остановить
стекло в необходимом положении во
время его движения, быстро
переместите клавишу переключателя
в направлении, обратном
направлению движения окна, и
отпустите ее.
OTQ047204
ОСТОРОЖНО
- Остекление
• НИКОГДА не оставляйте ключ зажигания внутри а втомобиля.
• НИКОГДА не оставляйте детей без присмотра внутри
автомобиля. Даже очень
маленькие дети могут
непреднамеренно привести
автомобиль в движение,
оказаться зажатыми в окнах или
иным образом причинить вред
себе или другим людям.
• Обязательно убедитесь в том, что все части тела (ладони, руки,
голова) и другие препятствия
гарантированно находятся вне
зоны перемещения стекла перед
тем, как закрыть окно.
• Не позволяйте детям играть с электрическими стеклоподъ-
емниками. Непреднамеренное
управление ребенком стекло-
подъемниками может привести
к получению серьезных
телесных повреждений.
• Не высовывайте голову или руки из оконного проема во
время управления авто-
мобилем.ВНИМАНИЕ
• Для предотвращения воз
-можного повреждения
системы электрических сте-клоподъемников не откры-вайте или не закрывайте два
окна одновременно. Это
также способствует
длительному сроку службы
плавкого предохранителя.
• Никогда не пытайтесь одновременно включать в
противоположных направ
-лениях переключатели
управления электрическим
стеклоподъемником одной и
той же двери, расположенные
на месте водителя и на самой
двери. В таком случае стекло
остановится, и дальнейшее
его перемещение станет
невозможным.

425
Характеристики автомобиля
D080103ATQ
Tип C
Автоматическое закрытие /
открытие окна (окно двери
водителя, при наличии)
Быстро переместите клавишу
переключателя управления
электрическим стеклоподъемником
вниз или вверх до второго
фиксированного положения (4), и
стекло двери водителя опустится или
поднимется полностью даже после
отпускания клавиши. Для того чтобы
остановить стекло в необходимом
положении во время его движения,
переместите клавишу переключателя
в направлении, обратном
направлению движения окна, и
отпустите ее.Если электрический стеклоподъемник
работает неправильно, необходимо
следующим образом сбросить
настройки его системы автома
-тического управления:
1. Поверните ключ в замке зажигания
в положение ON.
2. Закройте окно двери водителя и продолжайте удерживать клавишу
переключателя управления
электрическим стеклоподъемником
не менее 1 секунды после того, как
окно полностью закроется. Автоматический возврат стекла
Если при движении стекла вверх оно
упрется в какой-либо предмет или
часть тела человека, то система
управления стеклоподъемником
определит наличие сопротивления
движению, и стекло остановится.
Затем оно опустится примерно на 30
см (11,8 дюйма) для того, чтобы можно
было устранить этот посторонний
предмет.
Если при удерживании клавиши
переключателя управления
стеклоподъемником в верхнем
положении будет обнаружено
сопротивление перемещению стекла,
его движение вверх прекратится,
после чего стекло опустится примерно
на 2,5 см (1 дюйм). А если повторно
переместить клавишу вверх и
удерживать ее в таком положении в
пределах 5 секунд после того, как
стекло автоматически опустилось
вниз, функция автоматического
возврата стекла отключится.
OTQ047204E

Характеристики автомобиля
26
4
✽✽
К СВЕДЕНИЮ
Функция автоматического возврата
стекла двери водителя находится в
активном состоянии только тогда,
когда поднятие стекла
осуществляется в автоматическом
режиме путем перемещения клавиши
переключателя в крайнее верхнее
положение. Если управление
подъемом стекла осуществляется
вручную (перемещением клавиши
управления стеклоподъемником не
до упора), эта функция работать не
будет.
D080200AFD
Стекла с ручным управлением
(при наличии)
Поднятие или опускание стекла
осуществляется поворотом рукоятки
стеклоподъемника по часовой стрелке
или против часовой стрелки. D080200ATQ
Окно заднего сиденья
(Тип A, при наличии)
Чтобы открыть окно, двигайте его при
нажатой в сторону стрелки рукоятке.
ОСТОРОЖНО
Всегда проверяйте наличие
помех перед закрытием любого
окна во избежание получения
травм или повреждения
автом обиля. Функция а втома
-тического возврата стекла может
не сработать, если посторонний
предмет, попавший между
стеклом и оконной рамой, имеет
диаметр менее 4 мм (0,16 дюйма):
сопротивление от такого
предмета может просто о статься
незамеченным системой
управления стеклоподъемником.ОСТОРОЖНО
При открывании или закрытии
окон убедитесь в том, что руки и
иные части тела пассажиров
гарантированно находятся вне
зоны перемещения стекол.
3FDA2015OTQ047017

427
Характеристики автомобиля

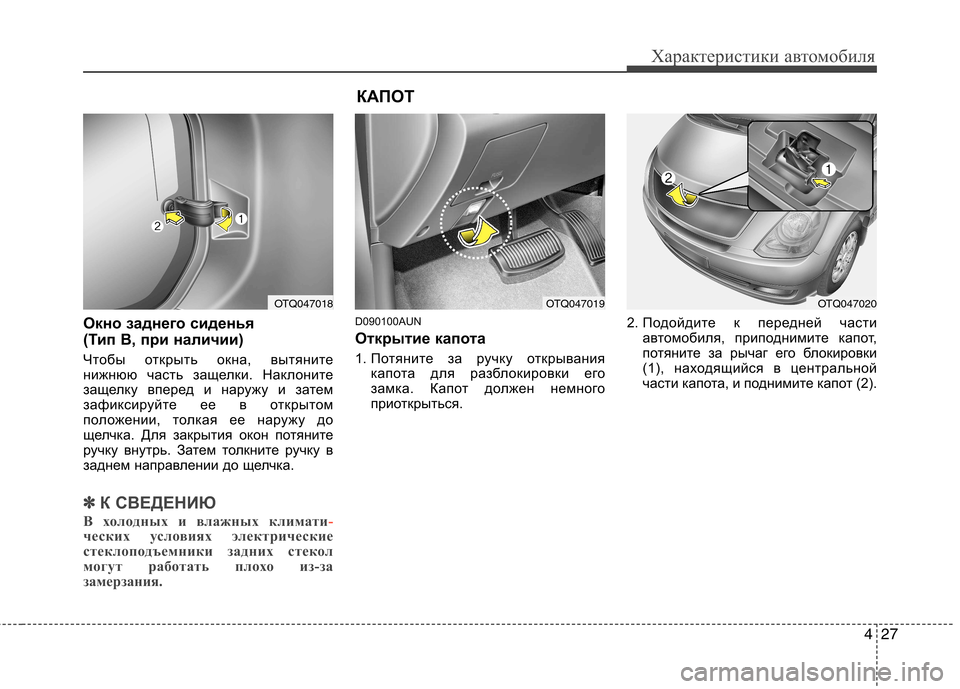

Окно заднего сиденья
(Тип В, при наличии)
Чтобы открыть окна, вытяните
нижнюю часть защелки. Наклоните
защелку вперед и наружу и затем
зафиксируйте ее в открытом
положении, толкая ее наружу до
щелчка. Для закрытия окон потяните
ручку внутрь. Затем толкните ручку в
заднем направлении до щелчка.
✽✽К СВЕДЕНИЮ
В холодных и влажных климати
-ческих условиях электрические
стеклоподъемники задних стекол
могут работать плохо из-за
замерзания.
D090100AUN
Открытие капота
1. Потяните за ручку открывания капота для разблокировки его
замка. Капот должен немного
приоткрыться. 2. Подойдите к передней части
автомобиля, приподнимите капот,
потяните за рычаг его блокировки
(1), находящийся в центральной
части капота, и поднимите капот (2).
OTQ047018 КАПОТOTQ047019OTQ047020

Характеристики автомобиля
28
4
3. Выньте упор капота из места его
крепления на капоте.
4. Поставьте капот на упор. D090200AUN
Закрытие капота
1. Перед тем, как закрыть капот,
проверьте следующее:
• Пробки всех заправочных горловин в отсеке двигателя должны быть
установлены правильным
образом.
• Необходимо убрать из отсека двигателя перчатки, ветошь и
любые иные горючие материалы.
2. Установите упор капота обратно в зажимы для предотвращения его
дребезжания.
3. Опустите капот до высоты примерно 30 см от его закрытого
положения и отпустите его.
Убедитесь в том, что капот
зафиксировался.
ОСТОРОЖНО - Кaпoт
• Перед тем, как закрыть капот, убедитесь в том, что из его
проема удалены все
препятствия. Если закрыть
капот при наличии препятствия
в его проеме, это может
привести к нанесению вреда
здоровью людей или
имуществу.
• Не оставляйте перчатки, ветошь и любые иные горючие
материалы в отсеке двигателя.
Это может привести к их
возгоранию под воздействием
высокой температуры.
ОСТОРОЖНО
- Горячие детали
Упор капота следует брать за то
место, где на него нанесено
покрытие из резины. Это
покрытие п оможет избежать
ожога в результате контакта с
нагретым металлом, если
двигатель находится в горячем
состоянии.
OTQ047021
