2010 Hyundai H-1 (Grand Starex) Инструкция по эксплуатации (in Russian)

453

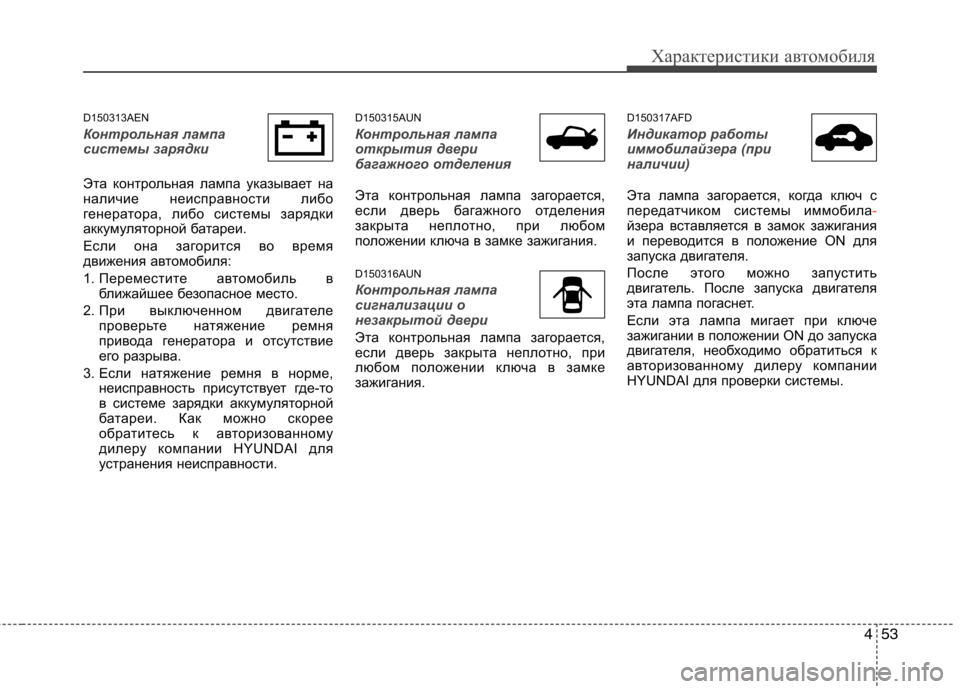

Характеристики автомобиля
D150313AEN
Контрольная лампа
системы зарядки
Эта контрольная лампа указывает на
наличие неисправности либо
генератора, либо системы зарядки
аккумуляторной батареи.
Если она загорится во время
движения автомобиля:
1. Переместите автомобиль вближайшее безопасное место.
2. При выключенном двигателе проверьте натяжение ремня
привода генератора и отсутствие
его разрыва.
3. Если натяжение ремня в норме, неисправность присутствует где-то
в системе зарядки аккумуляторной
батареи. Как можно скорее
обратитесь к авторизованному
дилеру компании HYUNDAI для
устранения неисправности. D150315AUN
Контрольная лампа
открытия двери
багажного отделения
Эта контрольная лампа загорается,
если дверь багажного отделения
закрыта неплотно, при любом
положении ключа в замке зажигания.
D150316AUN
Контрольная лампа
сигнализации о
незакрытой двери
Эта контрольная лампа загорается,
если дверь закрыта неплотно, при
любом положении ключа в замке
зажигания.
D150317AFD
Индикатор работы
иммобилайзера (при
наличии)
Эта лампа загорается, когда ключ с
передатчиком системы иммобила-йзера вставляется в замок зажигания
и переводится в положение ON для
запуска двигателя.
После этого можно запустить
двигатель. После запуска двигателя
эта лампа погаснет.
Если эта лампа мигает при ключе
зажигании в положении ON до запуска
двигателя, необходимо обратиться к
авторизованному дилеру компании
HYUNDAI для проверки системы.

Характеристики автомобиля
54
4

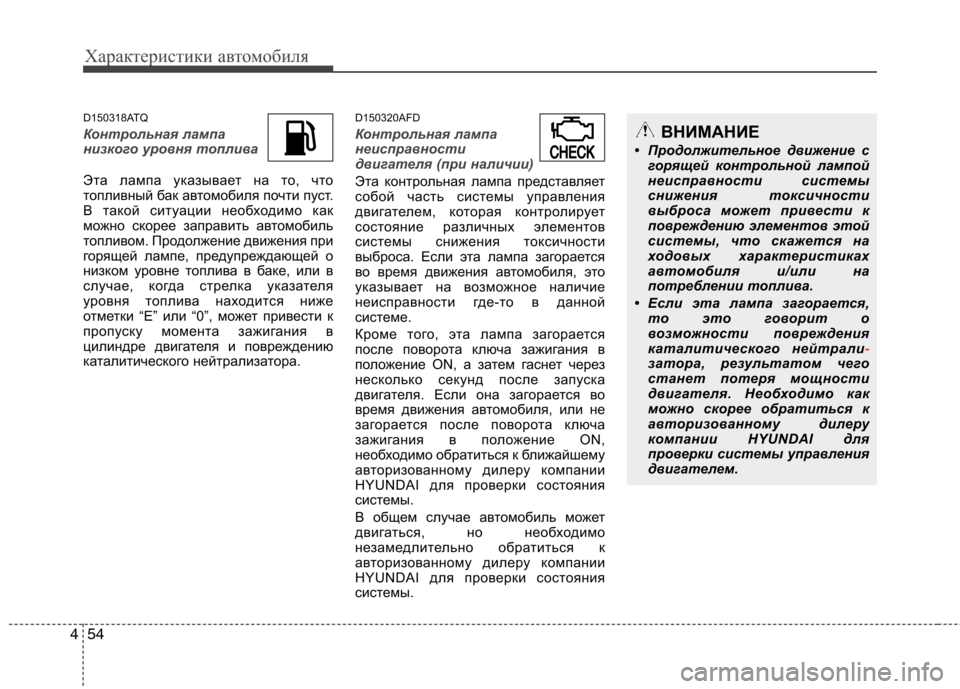

D150318ATQ
Контрольная лампа
низкого уровня топлива
Эта лампа указывает на то, что
топливный бак автомобиля почти пуст.
В такой ситуации необходимо как
можно скорее заправить автомобиль
топливом. Продолжение движения при
горящей лампе, предупреждающей о
низком уровне топлива в баке, или в
случае, когда стрелка указателя
уровня топлива находится ниже
отметки “Е” или “0”, может привести к
пропуску момента зажигания в
цилиндре двигателя и повреждению
каталитического нейтрализатора. D150320AFD
Контрольная лампа
неисправности
двигателя (при наличии)
Эта контрольная лампа представляет
собой часть системы управления
двигателем, которая контролирует
состояние различных элементов
системы снижения токсичности
выброса. Если эта лампа загорается
во время движения автомобиля, это
указывает на возможное наличие
неисправности где-то в данной
системе.
Кроме того, эта лампа загорается
после поворота ключа зажигания в
положение ON, а затем гаснет через
несколько секунд после запуска
двигателя. Если она загорается во
время движения автомобиля, или не
загорается после поворота ключа
зажигания в положение ON,
необходимо обратиться к ближайшему
авторизованному дилеру компании
HYUNDAI для проверки состояния
системы.
В общем случае автомобиль может
двигаться, но необходимо
незамедлительно обратиться к
авторизованному дилеру компании
HYUNDAI для проверки состояния
системы.
CHECKCHECK
ВНИМАНИЕ
• Продолжительное движение с горящей контрольной лампой
неисправности системы
снижения токсичности
выброса может привести к
повреждению элементов этой
системы, что скажется на
ходовых характеристиках
автомобиля и/или на
потреблении топлива.
• Если эта лампа загорается, то это говорит о
возможности повреждения
каталитического нейтрали
-затора, результатом чего
станет потеря мощности
двигателя. Необходимо как
можно скорее обратиться к
авторизованному дилеру
компании HYUNDAI для
проверки системы управления
двигателем.

455
Характеристики автомобиля

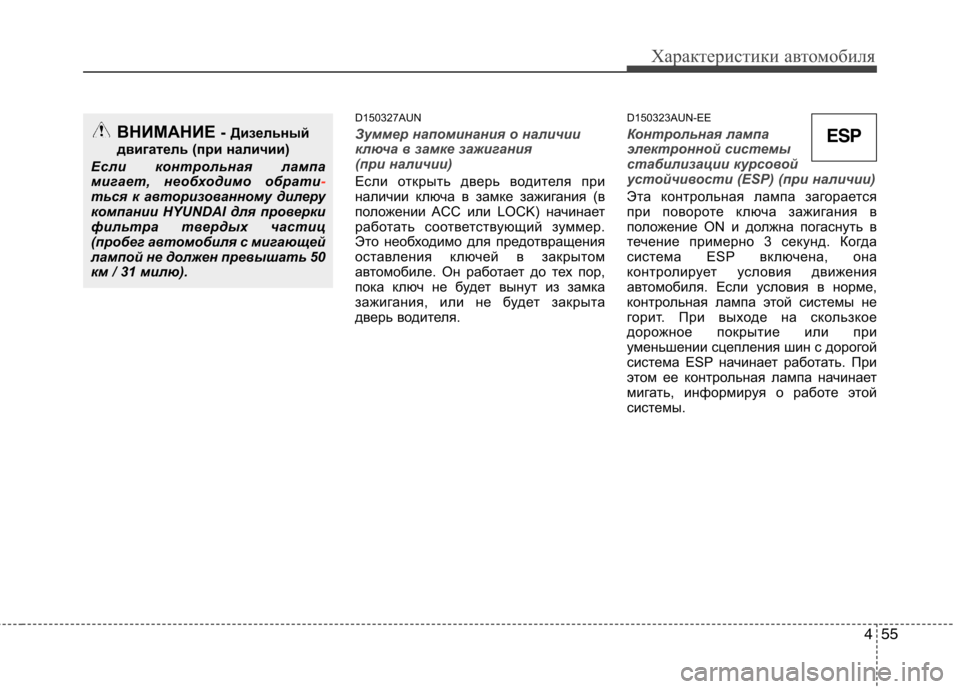

D150327AUN
Зуммер напоминания о наличии
ключа в замке зажигания
(при наличии)
Если открыть дверь водителя при
наличии ключа в замке зажигания (в
положении ACC или LOCK) начинает
работать соответствующий зуммер.
Это необходимо для предотвращения
оставления ключей в закрытом
автомобиле. Он работает до тех пор,
пока ключ не будет вынут из замка
зажигания, или не будет закрыта
дверь водителя.D150323AUN-EE
Контрольная лампа
электронной системы
стабилизации курсовой
устойчивости (ESP) (при наличии)
Эта контрольная лампа загорается
при повороте ключа зажигания в
положение ON и должна погаснуть в
течение примерно 3 секунд. Когда
система ESP включена, она
контролирует условия движения
автомобиля. Если условия в норме,
контрольная лампа этой системы не
горит. При выходе на скользкое
дорожное покрытие или при
уменьшении сцепления шин с дорогой
система ESP начинает работать. При
этом ее контрольная лампа начинает
мигать, информируя о работе этой
системы.
ВНИМАНИЕ
- Дизельный
двигатель (при наличии)
Если контрольная лампа
мигает, необходимо обрати
-ться к авторизованному дилеру
компании HYUNDAI для проверки
фильтра твердых частиц
(пробег автомобиля с мигающей
лампой не должен превышать 50
км / 31 милю).
ESP

Характеристики автомобиля
56
4

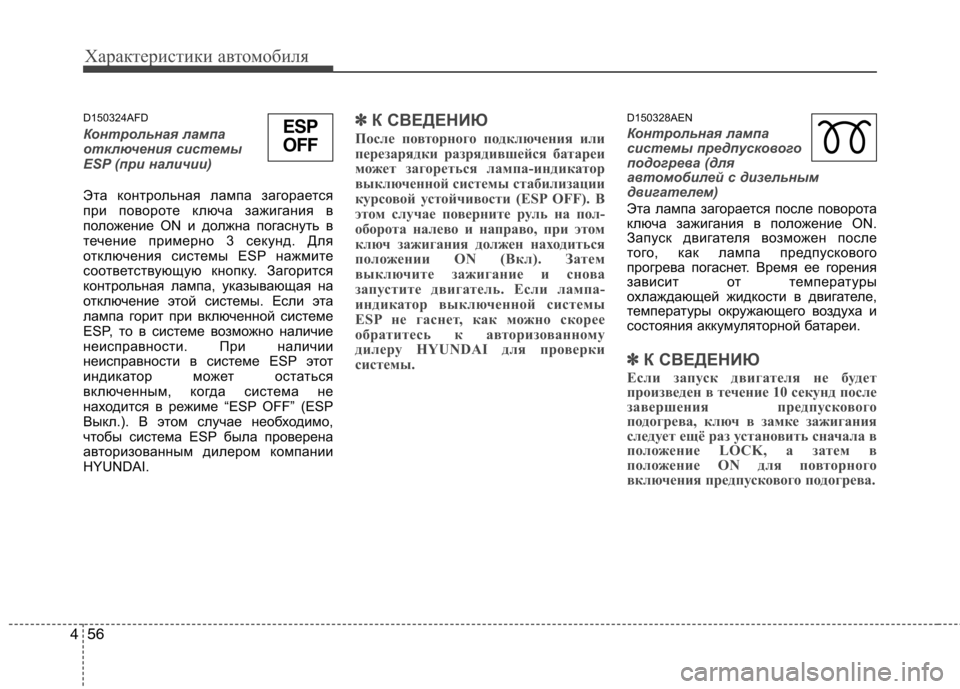

D150324AFD
Контрольная лампа
отключения системы
ESP (при наличии)
Эта контрольная лампа загорается
при повороте ключа зажигания в
положение ON и должна погаснуть в
течение примерно 3 секунд. Для
отключения системы ESP нажмите
соответствующую кнопку. Загорится
контрольная лампа, указывающая на
отключение этой системы. Если эта
лампа горит при включенной системе
ESP, то в системе возможно наличие
неисправности. При наличии
неисправности в системе ESP этот
индикатор может остаться
включенным, когда система не
находится в режиме “ESP OFF” (ESP
Выкл.). В этом случае необходимо,
чтобы система ESP была проверена
авторизованным дилером компании
HYUNDAI.
✽✽
К СВЕДЕНИЮ
После повторного подключения или
перезарядки разрядившейся батареи
может загореться лампа-индикатор
выключенной системы стабилизации
курсовой устойчивости (ESP OFF). В
этом случае поверните руль на пол-
оборота налево и направо, при этом
ключ зажигания должен находиться
положении ON (Вкл). Затем
выключите зажигание и снова
запустите двигатель. Если лампа-
индикатор выключенной системы
ESP не гаснет, как можно скорее
обратитесь к авторизованному
дилеру HYUNDAI для проверки
системы.D150328AEN
Контрольная лампа
системы предпускового
подогрева (для
автомобилей с дизельным
двигателем)
Эта лампа загорается после поворота
ключа зажигания в положение ON.
Запуск двигателя возможен после
того, как лампа предпускового
прогрева погаснет. Время ее горения
зависит от температуры
охлаждающей жидкости в двигателе,
температуры окружающего воздуха и
состояния аккумуляторной батареи.
✽✽ К СВЕДЕНИЮ
Если запуск двигателя не будет
произведен в течение 10 секунд после
завершения предпускового
подогрева, ключ в замке зажигания
следует ещё раз установить сначала в
положение LOCK, а затем в
положение ON для повторного
включения предпускового подогрева.
ESP
OFF

457
Характеристики автомобиля
D150329AEN
Контрольная лампа
топливного фильтра
(для автомобилей с
дизельным двигателем)
Эта контрольная лампа загорается
примерно через 3 секунды после
поворота ключа в замке зажигания в
положение ON, или после запуска
двигателя, а затем гаснет. Если она
загорается во время работы
двигателя, это говорит о том, что
внутри топливного фильтра
накопилась вода. В этом случае
удалите воду из топливного фильтра.
Более подробная информация
приведена в пункте “Топливный
фильтр” в разделе 7.
ВНИМАНИЕ
Если контрольная лампа
системы предпускового
прогрева продолжает гореть
или мигает после того, как
двигатель прогрелся, или во
время движения, как можно
скорее обратитесь к автори
-зованному дилеру компании
HYUNDAI для проверки системы.
ВНИМАНИЕ
Если контрольная лампа
топливного фильтра горит,
мощность двигателя (скорость
автомобиля и частота
вращения двигателя в режиме
холостого хода) может
уменьшиться. Продолжение
движения при горящей
контрольной лампе топливного
фильтра может привести к
повреждению узлов и деталей
двигателя и системы впрыска
Common Rail. В такой ситуации
необходимо как можно скорее
обратиться к авторизованному
дилеру компании HYUNDAI для
проверки состояния авто
-мобиля.

Характеристики автомобиля
58
4

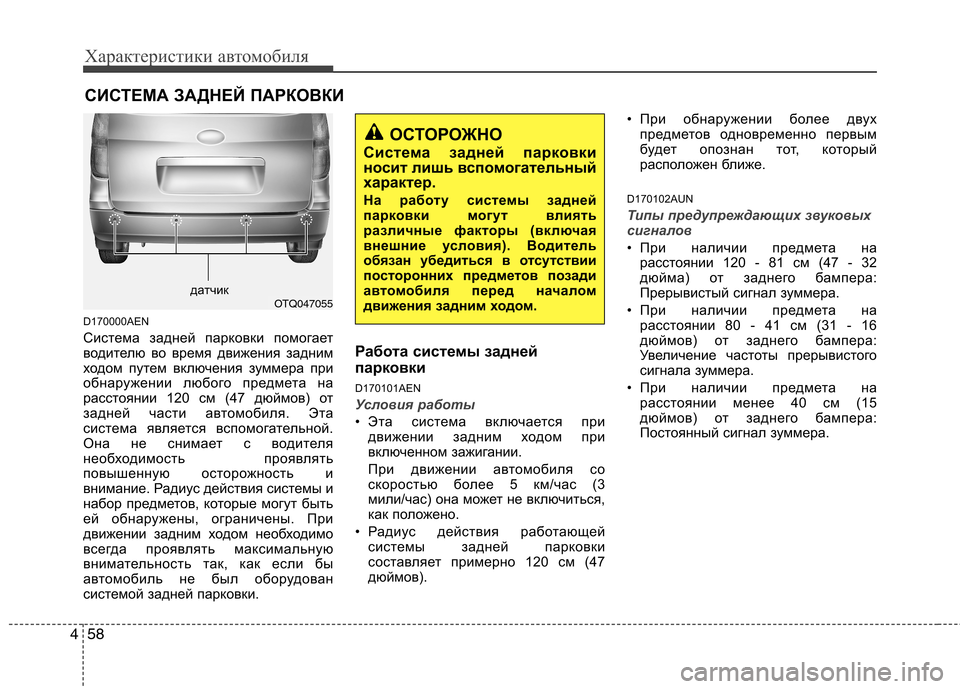

D170000AEN
Система задней парковки помогает
водителю во время движения задним
ходом путем включения зуммера при
обнаружении любого предмета на
расстоянии 120 см (47 дюймов) от
задней части автомобиля. Эта
система является вспомогательной.
Она не снимает с водителя
необходимость проявлять
повышенную осторожность и
внимание. Радиус действия системы и
набор предметов, которые могут быть
ей обнаружены, ограничены. При
движении задним ходом необходимо
всегда проявлять максимальную
внимательность так, как если бы
автомобиль не был оборудован
системой задней парковки. Работа системы задней
парковки
D170101AEN
Условия работы
• Эта система включается при
движении задним ходом при
включенном зажигании.
При движении автомобиля со
скоростью более 5 км/час (3
мили/час) она может не включиться,
как положено.
• Радиус действия работающей системы задней парковки
составляет примерно 120 см (47
дюймов). • При обнаружении более двух
предметов одновременно первым
будет опознан тот, который
расположен ближе.
D170102AUN
Типы предупреждающих звуковых
сигналов
• При наличии предмета на расстоянии 120 - 81 см (47 - 32
дюйма) от заднего бампера:
Прерывистый сигнал зуммера.
• При наличии предмета на расстоянии 80 - 41 см (31 - 16
дюймов) от заднего бампера:
Увеличение частоты прерывистого
сигнала зуммера.
• При наличии предмета на расстоянии менее 40 см (15
дюймов) от заднего бампера:
Постоянный сигнал зуммера.
СИСТЕМА ЗАДНЕЙ ПАРКОВКИ
ОСТОРОЖНО
Система задней парковки
носит лишь вспомогательный
характер.
На работу системы задней
парковки могут влиять
различные факторы (включая
внешние условия). Водитель
обязан убедиться в отсутствии
посторонних предметов позади
автом обиля перед началом
движения задним ходом.
OTQ047055
дaтчик

459
Характеристики автомобиля

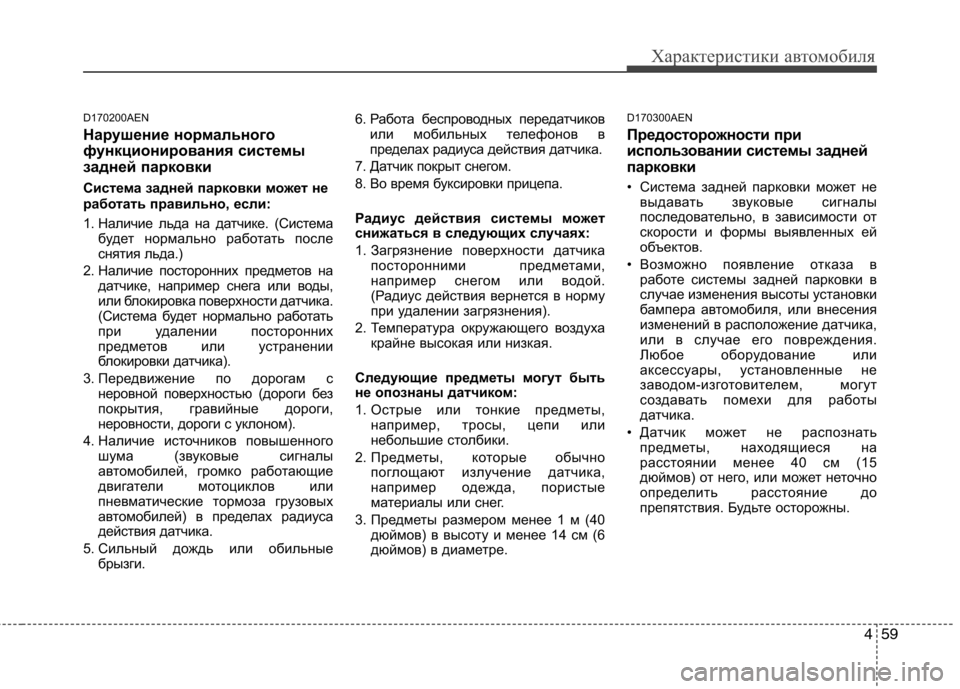

D170200AEN
Нарушение нормального
функционирования системы
задней парковки
Система задней парковки может не
работать правильно, если:
1. Наличие льда на датчике. (Система будет нормально работать после
снятия льда.)
2. Наличие посторонних предметов на датчике, например снега или воды,
или блокировка поверхности датчика.
(Система будет нормально работать
при удалении посторонних
предметов или устранении
блокировки датчика).
3. Передвижение по дорогам с неровной поверхностью (дороги без
покрытия, гравийные дороги,
неровности, дороги с уклоном).
4. Наличие источников повышенного шума (звуковые сигналы
автомобилей, громко работающие
двигатели мотоциклов или
пневматические тормоза грузовых
автомобилей) в пределах радиуса
действия датчика.
5. Сильный дождь или обильные брызги. 6. Работа беспроводных передатчиков
или мобильных телефонов в
пределах радиуса действия датчика.
7. Датчик покрыт снегом.
8. Во время буксировки прицепа.
Радиус действия системы м ожет
снижаться в следующих случаях:
1. Загрязнение поверхности датчика посторонними предметами,
например снегом или водой.
(Радиус действия вернется в норму
при удалении загрязнения).
2. Температура окружающего воздуха крайне высокая или низкая.
Следующие предметы могут быть
не опознаны датчиком:
1. Острые или тонкие предметы, например, тросы, цепи или
небольшие столбики.
2. Предметы, которые обычно поглощают излучение датчика,
например одежда, пористые
материалы или снег.
3. Предметы размером менее 1 м (40 дюймов) в высоту и менее 14 см (6
дюймов) в диаметре. D170300AEN
Предосторожности при
использовании системы зaднeй
пapкoвки
• Система задней парковки может не
выдавать звуковые сигналы
последовательно, в зависимости от
скорости и формы выявленных ей
объектов.
• Возможно появление отказа в работе системы задней парковки в
случае изменения высоты установки
бампера автомобиля, или внесения
изменений в расположение датчика,
или в случае его повреждения.
Любое оборудование или
аксессуары, установленные не
заводом-изготовителем, могут
создавать помехи для работы
датчика.
• Датчик может не распознать предметы, находящиеся на
расстоянии менее 40 см (15
дюймов) от него, или может неточно
определить расстояние до
препятствия. Будьте осторожны.

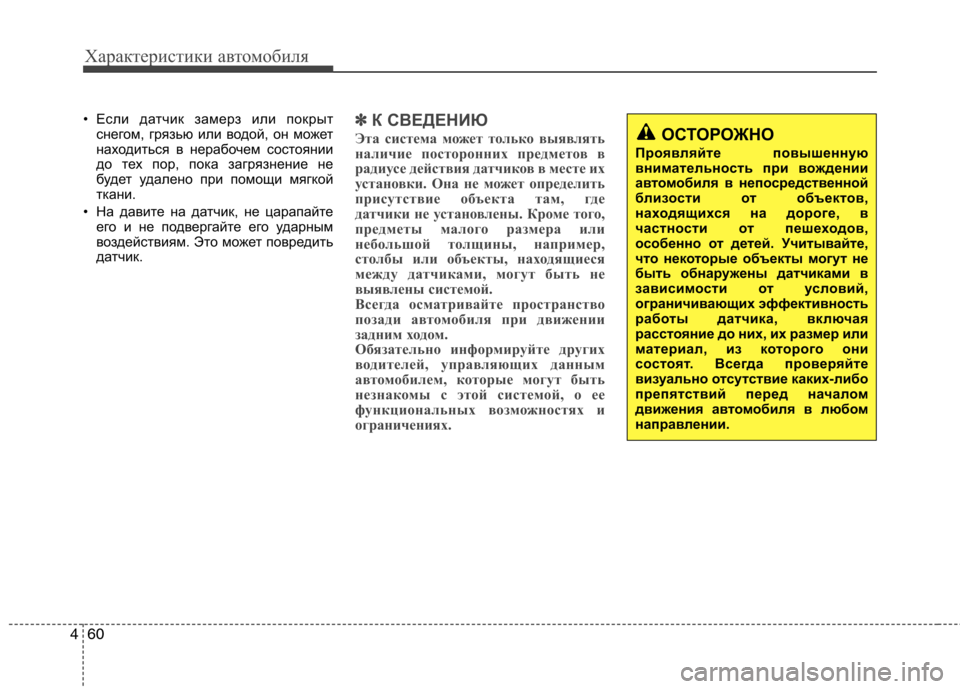

Характеристики автомобиля
60
4
• Если датчик замерз или покрыт
снегом, грязью или водой, он может
находиться в нерабочем состоянии
до тех пор, пока загрязнение не
будет удалено при помощи мягкой
ткани.
• На давите на датчик, не царапайте его и не подвергайте его ударным
воздействиям. Это может повредить
датчик.✽✽ К СВЕДЕНИЮ
Эта система может только выявлять
наличие посторонних предметов в
радиусе действия датчиков в месте их
установки. Она не может определить
присутствие объекта там, где
датчики не установлены. Кроме того,
предметы малого размера или
небольшой толщины, например,
столбы или объекты, находящиеся
между датчиками, могут быть не
выявлены системой.
Всегда осматривайте пространство
позади автомобиля при движении
задним ходом.
Обязательно информируйте других
водителей, управляющих данным
автомобилем, которые могут быть
незнакомы с этой системой, о ее
функциональных возможностях и
ограничениях.ОСТОРОЖНО
Проявляйте повышенную
внимательность при вождении
автом обиля в непосредственной
близости от объектов,
находящихся на дороге, в
частности от пешеходов,
особенно от детей. Учитывайте,
что некоторые объекты могут не
быть обнаружены датчиками в
зависимости от условий,
ограничивающих эффективность
работы датчика, включая
расстояние до них, их размер или
материал, из которого они
состоят. Всегда проверяйте
визуально отсутствие каких-либо
препятствий перед началом
движения а втомобиля в любом
направлении.
