2010 Hyundai H-1 (Grand Starex) Инструкция по эксплуатации (in Russian)

761
Техническое обслуживание
G201005AUN
5. Максимальное допустимоедавление воздуха в шинах
Эта величина соответствует
наибольшему давлению, которое
может выдержать шина. Не
превышайте максимальное
допустимое давление в шине.
Рекомендуемые значения
давления в шине указываются в
табличке “Характеристики шины и
данные о допустимой загрузке
автомобиля”.
G201006AUN
6. Максимальная допустимаянагрузка
Эта величина, указываемая в
килограммах и фунтах, означает
максимальную нагрузку, которую
может выдержать шина.
Производя замену, всегда
используйте шины, которые имеют
ту же величину допустимой
нагрузки, что и шины,
установленные на автомобиль
заводом-изготовителем. G201007BEN
7. Классификация по качеству
на основании равномерного
износа протектора шины
Стандарт качества можно найти
при необходимости на боковой
стороне шины между шириной
протектора и шириной камеры.
Например:
ИЗНОСОСТОЙКОСТЬ
ПРОТЕКТОРА 200
СЦЕПЛЕНИЕ АА
ТЕМПЕРАТУРА А
Износ протектора
Категория качества по износу
шины является относительной
оценкой, основанной на скорости
износа шины при контролируемых
условиях в ходе цикла
государственных испытаний.
Например, шина, имеющая
категорию 150, будет
изнашиваться в полтора раза
дольше в ходе государственных
испытаний, чем шина категории
100. Относительные характеристики
зависят от реальных условий
эксплуатации. Тем не менее,
характеристики могут отличаться
от нормальных из-за различий в
стиле вождения, проводимом
обслужи-вании, характеристиках
дорожного покрытия и климата.
Обозначение категории наносится
на боковые стенки шин,
предназначенных для легковых
автомобилей. Шины,
поставляемые в качестве
стандартного или
дополнительного оснащения
вашего автомобиля, могут
отличаться по категории качества.

Техническое обслуживание
62
7
Сцепление с дорогой - AA, A, B & C
Существуют следующие категории
качества по сцеплению с дорогой
AA, A, B и C в порядке ухудшения
характеристик. Категории
представляют собой способность
автомобиля тормозить на
влажном асфальтовом или
бетонном покрытии в ходе
государственных испытаний. Шина
категории C может иметь плохие
показатели, характеризующие
сцепление с дорогой. Температура - A, B и C
Существуют следующие категории
качества по температуре: А
(наивысшая), B и C. Эти категории
качества отражают стойкость
шины к выделению тепла и ее
способность рассеивать тепло в
процессе испытаний в
лабораторных условиях на
соответствующем требованиям
испытательном колесе.
Под действием высокой
температуры может происходить
ухудшение свойств материала
покрышки и сокращение ее
ресурса, кроме того, повышенная
температура может привести к
выходу шины из строя. Категории
A и B представляют собой более
высокие уровни показателей,
полученные в лабораторных
условиях с использованием
испытательного колеса, чем
минимальные, требуемые
законодательством.
ОСТОРОЖНО
- Температура шины
Категория качества по
температуре устанавливается
для шины с нормальным
давлением воздуха и при
отсутствии перегрузки.
Слишком высокая скорость,
пониженное давление или
повышенная нагрузка,
действующие по отдельности
или в сочетании друг с
другом, могут приводить к
увеличению температуры и
возможному внезапному
выходу шины из строя. Это
может привести к потере
управления автомобилем и
стать причиной серьезной
травмы или смерти.
ОСТОРОЖНО
Степень сцепления с
дорожным покрытием,
присвоенная данной шине,
получена в ходе испытаний
на торможение при движении
вперед, и не м ожет быть
распространена на случаи
ускорения ав томобиля,
движения на повороте и
аквапланирования. Кроме
того, она не отражает
максимально возможного
сцепления с дорожным
покрытием.

763
Техническое обслуживание
ПЛАВКИЕ ПРЕДОХРАНИТЕЛИ
G210000AEN
Для защиты электрической системы
автомобиля от выхода из строя в
результате электрической перегрузки
используются плавкие предохра
-нители. В данном автомобиле имеются 3
панели плавких предохранителей:
одна расположена со стороны
водителя, остальные - в отсеке
двигателя.
Если в вашем автомобиле не
работают какие-либо осветительные
приборы дополнительное электро
-оборудование или элементы
управления, проверьте плавкий
предохранитель соответствующей
цепи. Если предохранитель
перегорел, проводник внутри него
будет расплавленным.
Если электрическая система не
работает, в первую очередь проверьте
панель предохранителей,
установленную со стороны водителя.
Для замены сгоревшего плавкого
предохранителя всегда используйте
предохранитель того же номинала.
Если после выполнения замены
предохранитель повторно перегорел,
это указывает на наличие
неисправности элементов
электрической системы. Прекратите
использование соответствующей
системы автомобиля и проконсуль
-тируйтесь с авторизованным дилером
компании HYUNDAI.
В автомобиле используются три
типа плавких предохранителей:
предохранители ножевого типа с
малыми значениями номинального
тока, предохранители патронного
типа, пережигаемые перемычки для
более высоких значений
номинального тока.
1VQA4037
Исправный
предохранитель Исправный
предохранитель
Предохранитель ножевого типа
Предохранитель патронного типаПережигаемая перемычка Сгоревший
предохранитель
Сгоревший
предохранитель
Исправный
предохранитель Сгоревший
предохранитель

Техническое обслуживание
64
7
G210100AFD
Замена предохранителя,
установленного на внутренней
панели
1. Переведите ключ зажигания и все
другие выключатели в положение
“Выключено”.
2. Откройте крышку панели пре
-дохранителей. 3. Извлеките подозреваемый
предохранитель, потянув его в
направлении под прямым углом к
панели. Для извлечения плавких
предохранителей из панели в
отсеке двигателя используйте
приспособление, входящее в
комплект поставки автомобиля.
4. Проверьте снятый предохранитель; если он перегорел, замените его на
новый.
На внутренней панели имеются
запасные плавкие предохранители
(а также на панели в отсеке
двигателя).
ОСТОРОЖНО - Замена предохранителя
• Для замены плавкого предо
-хранителя всегда используйте
предохранитель того же
номинала.
• Установка предохранителя с большим номинальным током
может привести к повреждению
и возникновению пожара.
• Запрещается даже временно устанавливать проволочные
перемычки взамен соот
-ветствующих предохрани-телей. Это может привести к
повреждению электрической
проводки и возникновению
пожара.
ВНИМАНИЕ
Запрещается использовать
отвертку или любой другой
металлический предмет для
извлечения предохранителей,
поскольку это может вызвать
короткое замыкание и
повредить электрическую
систему.
OTQ077041OTQ077040

765
Техническое обслуживание
5. Вставьте новый плавкий
предохранитель с тем же
номинальным током и убедитесь,
что он надежно закреплен в
зажимах.
Если зажимы ослаблены, обратитесь к
авторизованному дилеру компании
HYUNDAI.
При отсутствии запасных предо
-хранителей используйте предохра-нители с тем же номинальным
током, установленные в цепях
устройств, которые не являются
обязательными для работы
автомобиля, таких как
прикуриватель.
Если фары или другие электрические
элементы не работают, а плавкие
предохранители на панели в салоне
автомобиля исправны, проверьте
панель плавких предохранителей в
отсеке двигателя. Если плавкий
предохранитель перегорел, его
следует заменить. G210101AUN
Предохранитель с памятью
Автомобиль оснащен предохра-нителем, позволяющим предотвратить
разряд аккумуляторной батареи в
случае стоянки с выключенным
двигателем в течение длительного
периода времени. Перед постановкой
автомобиля на стоянку на
продолжительное время выполните
следующие действия.
1. Заглушите двигатель.
2. Выключите фары и задние фонари.
3. Откройте крышку панели со
стороны водителя и извлеките
предохранитель с памятью.
✽✽ К СВЕДЕНИЮ
• Если предохранитель извлечен из панели плавких предохранителей,
не будут работать звуковая
сигнализация, аудиосистема, часы,
лампы, установленные в салоне, и
т.д. После установки предохра
-нителя на место не которые
приборы будет необходимо
повторно настроить. (См. пункт
“Аккумуляторная батарея” в
данном разделе).
• Даже при извлеченном предохранителе с памятью
аккумуляторная батарея может
продолжать разряжаться из-за
работающих фар или других
электрических устройств.
OTQ077042

Техническое обслуживание
66
7
G210200AEN
Замена предохранителя,
установленного на панели в
отсеке двигателя
1. Переведите ключ зажигания и все
другие выключатели в положение
“Выключено”. 2. Нажмите на крышку панели плавких
предохранителей и снимите ее.
3. Проверьте снятый предохранитель; если он перегорел, замените его на
новый. Для извлечения или
установки плавкого предохранителя
на панели в отсеке двигателя
используйте предназначенный для
этого съемник.
4. Вставьте новый плавкий
предохранитель с тем же
номинальным током и убедитесь,
что он надежно закреплен в
зажимах. Если зажимы ослаблены,
обратитесь к авторизованному
дилеру компании HYUNDAI. G210201AEN
Главный плавкий предохранитель
Если главный плавкий пре-дохранитель перегорел, его следует
заменить. Замена выполняется в
следующем порядке:
1. Отсоедините кабель от отрица
-тельной клеммы аккумуляторной
батареи.
2. Открутите гайки, показанные на рисунке выше.
3. Для замены сгоревшего плавкого предохранителя всегда используйте
предохранитель того же номинала.
4. Установка выполняется в порядке, обратном разборке.
ВНИМАНИЕ
После проверки панели плавных
предохранителей в отсеке
двигателя, надежно закрепите
ее крышку. В противном случае
может произойти выход из
строя электрической системы
из-за попадания в панель воды.
OTQ077043
OTQ077044
Только для автомобилей с дизельными двигателямиOTQ077045

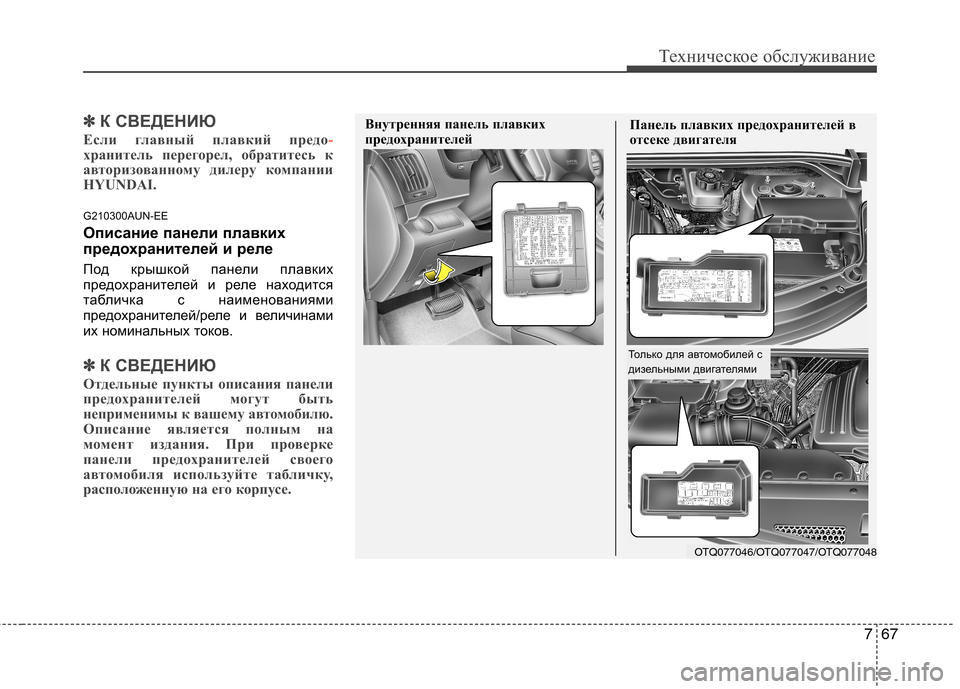

767
Техническое обслуживание
✽✽К СВЕДЕНИЮ
Если главный плавкий предо
-хранитель перегорел, обратитесь к
авторизованному дилеру компании
HYUNDAI.
G210300AUN-EE
Описание панели плавких
предохранителей и реле
Под крышкой панели плавких
предохранителей и реле находится
табличка с наименованиями
предохранителей/реле и величинами
их номинальных токов.
✽✽ К СВЕДЕНИЮ
Отдельные пункты описания панели
предохранителей могут быть
неприменимы к вашему автомобилю.
Описание является полным на
момент издания. При проверке
панели предохранителей своего
автомобиля используйте табличку,
расположенную на его корпусе.
Внутренняя панель плавких
предохранителей Панель плавких предохранителей в
отсеке двигателя
OTQ077046/OTQ077047/OTQ077048
Только для автомобилей с
дизельными двигателями

Техническое обслуживание
68
7
Внутренняя панель плавких предохранителей
Описание Номинальный
Защищаемый элемент
ток предохранителя
Аудиосистема, часы с цифровой индикацией, блок BCM, выключа тель привода боковых зеркал
Прикуриватель, передняя электрическая розетка
Выключатель подогрева сиденья водителя (при наличии)
Блок BCM (при наличии)
Реле заднего противотуманного фонаря
Реле дальнего/ближнего света фар
Реле переднего стеклоочистителя, электродвигатель передне го стеклоочистителя
Блок BCM
Реле переднего/заднего вентилятора, блок управления п ередним/задним кондиционером, реле
теплообменника, электрохроматическое зеркало, тепловой в ыключатель, реле нагревателя
PTC(D4CB), электромагнитный клапан EGR(D4BH)
Реле фонаря заднего хода, выключатель фонаря заднего хода, переключатель режимов
коробки передач
Блок управления ABS/ESP, выключатель ESP(D4CB)
Выключатель аварийной сигнализации
Блок управления SRS
Приборная панель
Приборная панель, блок BCM, блок управления иммобилайзе ром(D4BH), реле
кондиционера(D4BH), резистор генератора
Датчик скорости автомобиля, блок ECM, датчик расхода воздуха(D4 CB), топливный насос
высокого давления(D4BH), блок TCM, контрольная лампа топл ивного фильтра
Реле стартера, реле противоугонной сигнализации
Блок управления передним кондиционером, привод и обо греватель левого/правого наружного
зеркала
Выключатель стоп-сигналов
Зуммер
AUDIO-2 10A
C/LIGHTER 20A
S/HTD DRI 10A
DRL 10A
RR FOG LP 15A
H/LP 10A
FRT WIPER 25A
BCM 10A
HTR 10A
B/UP LP 10A
ABS 10A
T/SIG LP 10A
A/BAG 10A
A/BAG IND 10A
CLUSTER 10A
ECU 10A
START 10A
MIRR HTD 10A
STOP LP 15A
BWS 10A
