Действия в непредвиденных случаях

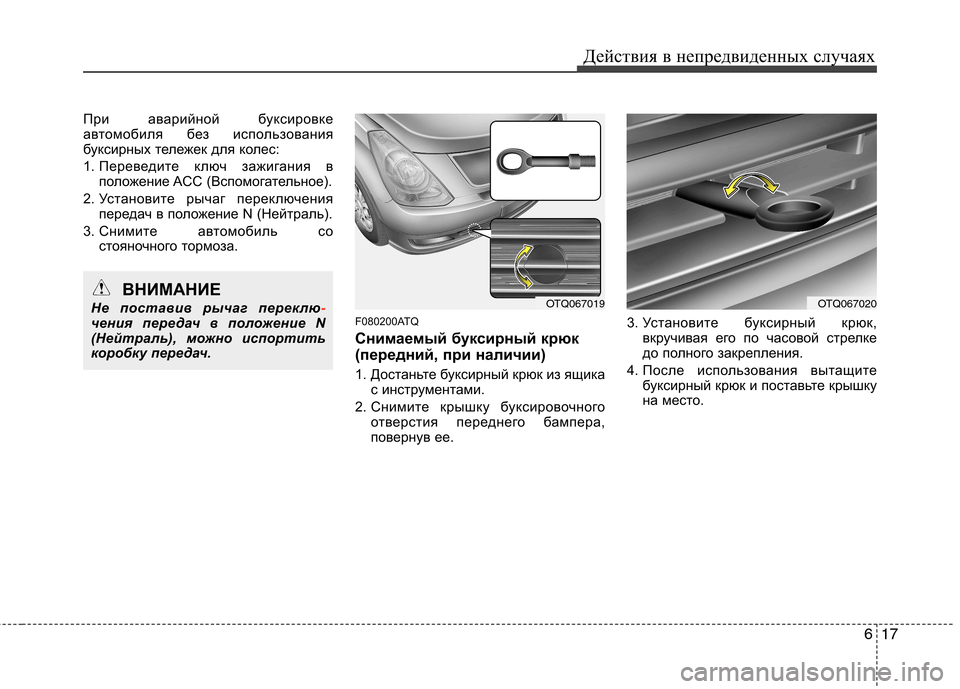

При аварийной буксировке
автомобиля без использования
буксирных тележек для колес:
1. Переведите ключ зажигания в
положение ACC (Вспомогательное).
2. Установите рычаг переключения передач в положение N (Нейтраль).
3. Снимите автомобиль со
стояночного тормоза.
F080200ATQ
Снимаемый буксирный крюк
(передний, при наличии)
1. Достаньте буксирный крюк из ящикас инструментами.
2. Снимите крышку буксировочного отверстия переднего бампера,
повернув ее. 3. Установите буксирный крюк,
вкручивая его по часовой стрелке
до полного закрепления.
4. После использования вытащите буксирный крюк и поставьте крышку
на место.
ВНИМАНИЕ
Не поставив рычаг переклю
-чения передач в положение N
(Нейтраль), можно испортить
коробку передач.
OTQ067019OTQ067020

Действия в непредвиденных случаях
18
6
F080300AEN

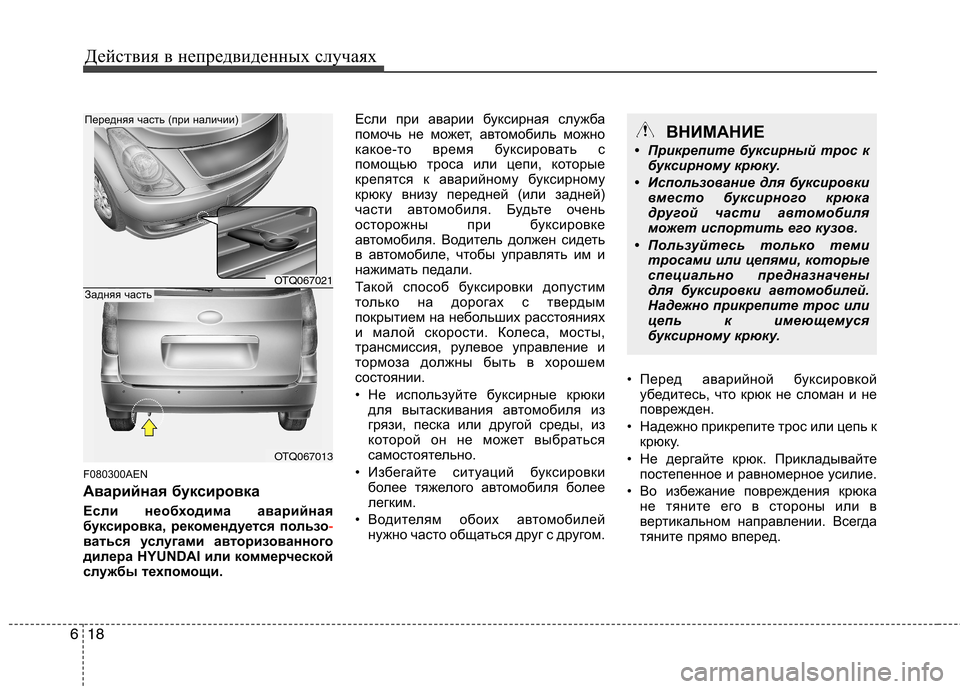

Аварийная буксировка
Если необходима аварийная
буксировка, рекомендуется пользо
-ваться услугами авторизованного
дилера HYUNDAI или коммерческой
службы техпомощи. Если при аварии буксирная служба
помочь не может, автомобиль можно
какое-то время буксировать с
помощью троса или цепи, которые
крепятся к аварийному буксирному
крюку внизу передней (или задней)
части автомобиля. Будьте очень
осторожны при буксировке
автомобиля. Водитель должен сидеть
в автомобиле, чтобы управлять им и
нажимать педали.
Такой способ буксировки допустим
только на дорогах с твердым
покрытием на небольших расстояниях
и малой скорости. Колеса, мосты,
трансмиссия, рулевое управление и
тормоза должны быть в хорошем
состоянии.
• Не используйте буксирные крюки
для вытаскивания автомобиля из
грязи, песка или другой среды, из
которой он не может выбраться
самостоятельно.
• Избегайте ситуаций буксировки более тяжелого автомобиля более
легким.
• Водителям обоих автомобилей нужно часто общаться друг с другом. • Перед аварийной буксировкой
убедитесь, что крюк не сломан и не
поврежден.
• Надежно прикрепите трос или цепь к крюку.
• Не дергайте крюк. Прикладывайте постепенное и равномерное усилие.
• Во избежание повреждения крюка не тяните его в стороны или в
вертикальном направлении. Всегда
тяните прямо вперед.
ВНИМАНИЕ
• Прикрепите буксирный трос к буксирному крюку.
• Использование для буксировки вместо буксирного крюка
другой части автомобиля
может испортить его кузов.
• Пользуйтесь только теми тросами или цепями, которые
специально предназначены
для буксировки автомобилей.
Надежно прикрепите трос или
цепь к имеющемуся
буксирному крюку.
OTQ067021
OTQ067013
Передняя часть (при наличии)
Задняя часть

619
Действия в непредвиденных случаях
• Длина буксирного троса не должна
превышать 5 м (16 футов). Для
заметности прикрепите белую или
красную ткань (шириной около 30 см
(12 дюймов)) посередине троса.
• Едьте аккуратно, чтобы при буксировке не ослабевал буксирный
троc. F080301BUN
Меры предосторожности при
буксировке аварийного
автомобиля
• Поверните ключ зажигания в
положение ACC (Вспомогательное),
чтобы не заблокировалось рулевое
колесо.
• Установите рычаг переключения передач в положение N (Нейтраль).
• Снимите автомобиль со стояночного тормоза.
• Нажимайте педаль тормоза с силой больше обычной из-за ослабления
работы тормоза.
• Для рулевого управления потребуется больше усилий из-за
отключения системы гидроусиления
руля.
• Если Вы спускаетесь вниз по длинному склону, эффективность
работы тормозов снизится из-за их
перегрева. Чаще останавливайтесь
и давайте тормозам остыть.
ОСТОРОЖНО
Будьте очень осторожны при
буксировке а втомобиля.
• Избегайте резких стартов и других маневров, накладываю
-щих дополнительную нагрузку
на аварийный буксирный крюк,
трос или цепь. Крюк,
буксирный трос или цепь могут
сломаться и причинить
серьезные травмы или
повреждения.
• Если неисправный а втомобиль
не может двигаться, не
продолжайте буксировку
принудительно. Обратитесь за
помощью к авторизованному
дилеру компании HYUNDAI или
профессиональную эвакуа
-ционную службу.
• Буксируйте а втомобиль как
можно более прямо.
• Не стойте рядом с ав
-томобилем во время букси-ровки.
OTQ067014

Действия в непредвиденных случаях
20
6
F080400AUN
Крюк для крепления к
платформе
(для буксировки на эвакуаторе)
ОСТОРОЖНО
Не используйте для буксировки
крюки под передней (или задней)
частью а втомобиля. Эти крюки
предназначены ТОЛЬКО для
крепления к платформе.
Использование крепежных
крюков для буксировки приведет
к повреждению крепежных
крюков или переднего бампера и
может стать причиной тяжелой
травмы.
ВНИМАНИЕ -
Автоматическая коробка
передач
• Буксировка автомобиля на всех четырех колесах
допускается только передним
ходом. Убедитесь, что ключ
зажигания находится в
положении ACC (Вспомо-
гательное) и рулевое колесо
разблокировано. Водитель
должен сидеть в буксируемом
автомобиле, чтобы
управлять им и нажимать
педали.
• Во избежание серьезных повреждений механической
коробки передач, скорость
движения автомобиля при
буксировке не должна
превышать 15 км/ч (10 миль/ч).
• Перед буксировкой проверьте наличие утечек жидкости
автоматической коробки
передач под автомобилем. При
наличии утечек жидкости
автоматической коробки
передач необходимо исполь
-зовать кузов-платформу или
буксировочную тележку.

7

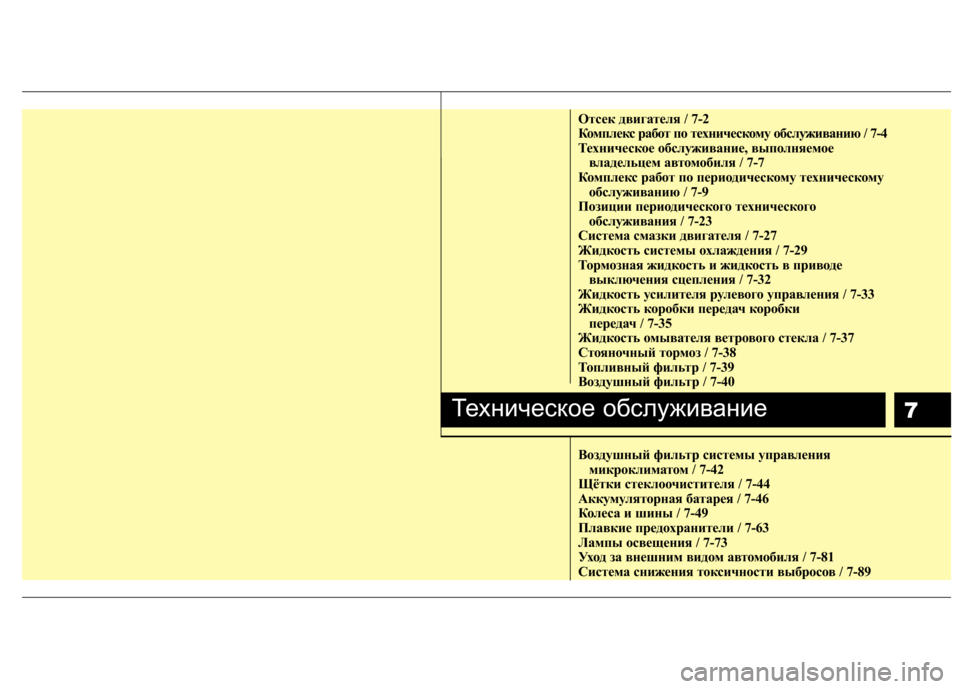

Отсек двигателя / 7-2
Комплекс работ по техническому обслуживанию / 7-4
Техническое обслуживание, выполняемоевладельцем автомобиля / 7-7
Комплекс работ по периодическому техническому обслуживанию / 7-9
Позиции периодического технического обслуживания / 7-23
Система смазки двигателя / 7-27
Жидкость системы охлаждения / 7-29
Тормозная жидкость и жидкость в приводе выключения сцепления / 7-32
Жидкость усилителя рулевого управления / 7-33
Жидкость коробки передач коробки передач / 7-35
Жидкость омывателя ветрового стекла / 7-37
Стояночный тормоз / 7-38
Топливный фильтр / 7-39
Воздушный фильтр / 7-40
Воздушный фильтр системы управления микроклиматом / 7-42
Щётки стеклоочистителя / 7-44
Аккумуляторная батарея / 7-46
Колеса и шины / 7-49
Плавкие предохранители / 7-63
Лампы освещения / 7-73
Уход за внешним видом автомобиля / 7-81
Система снижения токсичности выбросов / 7-89
Техническое обслуживание

Техническое обслуживание
2
7

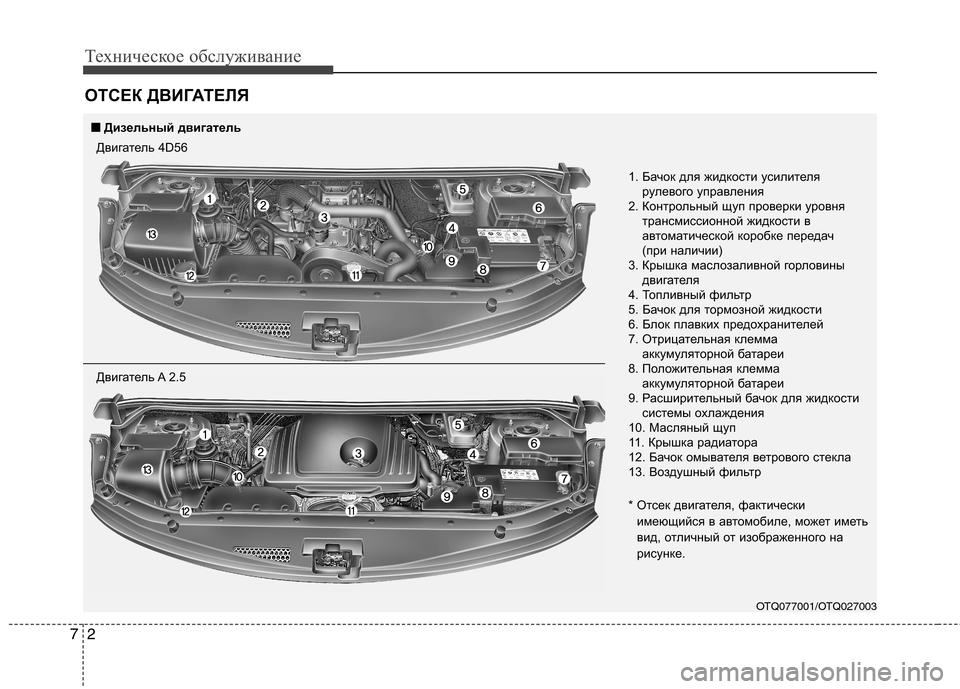

ОТСЕК ДВИГАТЕЛЯ
OTQ077001/OTQ027003
1. Бачок для жидкости усилителя
рулевого управления
2. Контрольный щуп проверки уровня трансмиссионной жидкости в
автоматической коробке передач
(при наличии)
3. Крышка маслозаливной горловины двигателя
4. Топливный фильтр
5. Бачок для тормозной жидкости
6. Блок плавких предохранителей
7. Отрицательная клемма аккумуляторной батареи
8. Положительная клемма аккумуляторной батареи
9. Расширительный бачок для жидкости системы охлаждения
10. Масляный щуп
11. Крышка радиатора
12. Бачок омывателя ветрового стекла
13. Воздушный фильтр
* Отсек двигателя, фактически
имеющийся в автомобиле, может иметь
вид, отличный от изображенного на
рисунке.
■■ Дизельный двигатель
Двигатель 4D56
Двигатель A 2.5

73
Техническое обслуживание
OTQ077066
1. Бачок для жидкости усилителя
рулевого управления
2. Контрольный щуп проверки уровня трансмиссионной жидкости в
автоматической коробке передач
(при наличии)
3. Крышка маслозаливной горловины двигателя
4. Бачок для тормозной жидкости
5. Блок плавких предохранителей
6. Отрицательная клемма аккумуляторной батареи
7. Положительная клемма аккумуляторной батареи
8. Расширительный бачок для жидкости системы охлаждения
9. Масляный щуп
10. Крышка радиатора
11. Бачок омывателя ветрового стекла
12. Воздушный фильтр
■
■
Бензиновый двигатель
* Отсек двигателя, фактически имеющийся в автомобиле, може т иметь вид, отличный от изображенного на рисунке.

Техническое обслуживание
4
7

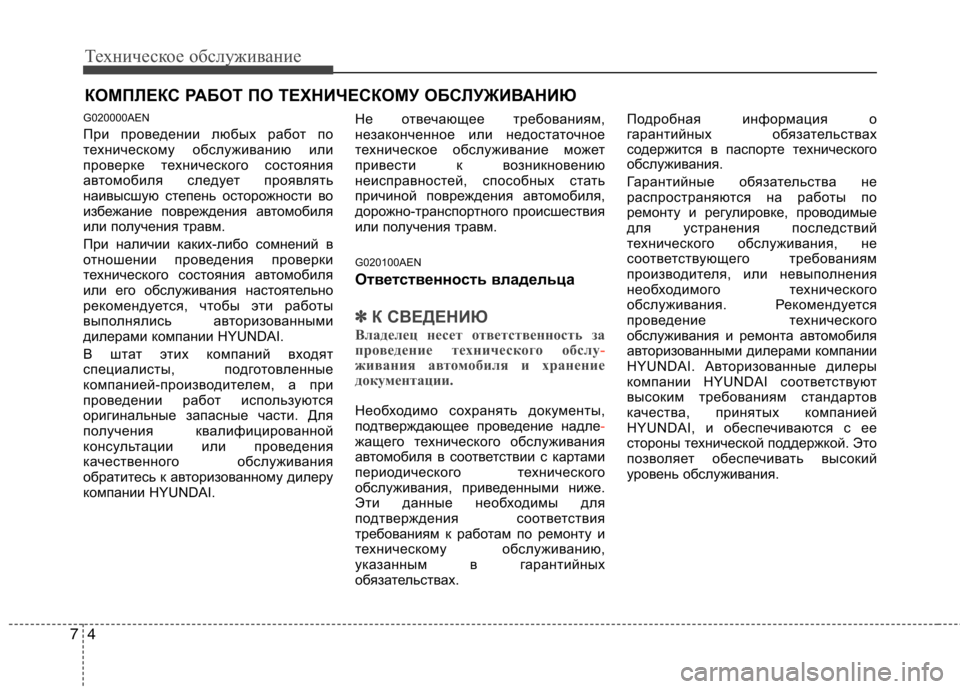

КОМПЛЕКС РАБОТ ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ
G020000AEN
При проведении любых работ по
техническому обслуживанию или
проверке технического состояния
автомобиля следует проявлять
наивысшую степень осторожности во
избежание повреждения автомобиля
или получения травм.
При наличии каких-либо сомнений в
отношении проведения проверки
технического состояния автомобиля
или его обслуживания настоятельно
рекомендуется, чтобы эти работы
выполнялись авторизованными
дилерами компании HYUNDAI.
В штат этих компаний входят
специалисты, подготовленные
компанией-производителем, а при
проведении работ используются
оригинальные запасные части. Для
получения квалифицированной
консультации или проведения
качественного обслуживания
обратитесь к авторизованному дилеру
компании HYUNDAI. Не отвечающее требованиям,
незаконченное или недостаточное
техническое обслуживание может
привести к возникновению
неисправностей, способных стать
причиной повреждения автомобиля,
дорожно-транспортного происшествия
или получения травм.
G020100AEN
Ответственность владельца
✽✽
К СВЕДЕНИЮ
Владелец несет ответственность за
проведение технического обслу
-живания автомобиля и хранение
документации.
Необходимо сохранять документы,
подтверждающее проведение надле-жащего технического обслуживания
автомобиля в соответствии с картами
периодического технического
обслуживания, приведенными ниже.
Эти данные необходимы для
подтверждения соответствия
требованиям к работам по ремонту и
техническому обслуживанию,
указанным в гарантийных
обязательствах. Подробная информация о
гарантийных обязательствах
содержится в паспорте технического
обслуживания.
Гарантийные обязательства не
распространяются на работы по
ремонту и регулировке, проводимые
для устранения последствий
технического обслуживания, не
соответствующего требованиям
производителя, или невыполнения
необходимого технического
обслуживания. Рекомендуется
проведение технического
обслуживания и ремонта автомобиля
авторизованными дилерами компании
HYUNDAI. Авторизованные дилеры
компании HYUNDAI соответствуют
высоким требованиям стандартов
качества, принятых компанией
HYUNDAI, и обеспечиваются с ее
стороны технической поддержкой. Это
позволяет обеспечивать высокий
уровень обслуживания.
