45
Характеристики автомобиля

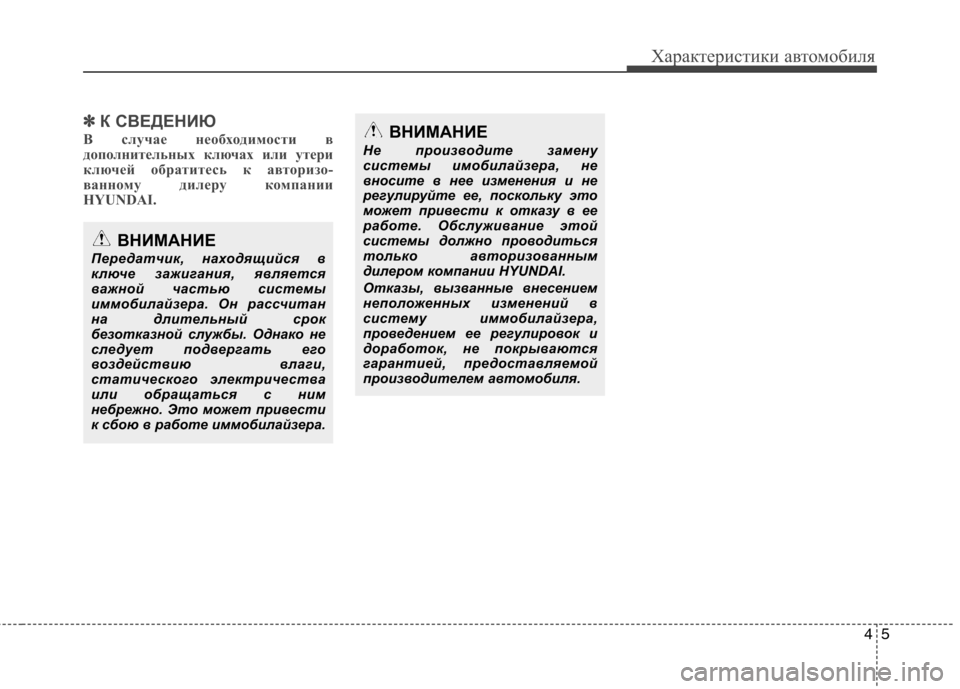

✽✽К СВЕДЕНИЮ
В случае необходимости в
дополнительных ключах или утери
ключей обратитесь к авторизо-
ванному дилеру компании
HYUNDAI.
ВНИМАНИЕ
Передатчик, находящийся в
ключе зажигания, является
важной частью системы
иммобилайзера. Он рассчитан
на длительный срок
безотказной службы. Однако не
следует подвергать его
воздействию влаги,
статического электричества
или обращаться с ним
небрежно. Это может привести
к сбою в работе иммобилайзера.
ВНИМАНИЕ
Не производите замену
системы имобилайзера, не
вносите в нее изменения и не
регулируйте ее, поскольку это
может привести к отказу в ее
работе. Обслуживание этой
системы должно проводиться
только авторизованным
дилером компании HYUNDAI.
Отказы, вызванные внесением
неположенных изменений в
систему иммобилайзера,
проведением ее регулировок и
доработок, не покрываются
гарантией, предоставляемой
производителем автомобиля.

Характеристики автомобиля
6
4
Работа системы
дистанционного управления
замками дверей
D020101APA
Запирание
Все двери (и дверь багажного
отделения) запираются, если кнопка
блокировки/разблокировки (1) нажи
-мается при разблокированной
передней двери.
Если все двери (и дверь багажного
отделения) при этом закрыты, огни
аварийной сигнализации мигнут один
раз для информирования о запирании
всех дверей (и двери багажного
отделения). Но если какая-либо дверь (или дверь
багажного отделения) осталась
открытой, мигания огней аварийной
сигнализации не произойдет. Если все
двери (и дверь багажного отделения)
закрываются после нажатия кнопки
блокировки, то мигают огни аварийной
сигнализации.
D020102APA
Отпирание
Все двери (и дверь багажного
отделения) отпираются, если кнопка
блокировки/разблокировки (1) нажи
-мается при заблокированных обеих
передних дверях.
Огни аварийной сигнализации мигнут
дважды снова для информирования
об отпирании всех дверей (и двери
багажного отделения).
После нажатия этой кнопки
произойдет автоматическое
запирание всех дверей (и двери
багажного отделения), если ни одна из
них не будет открыта в течение 30
секунд.
D020200AEN
Меры предосторожности при
использовании пульта
дистанционного управления
✽✽
К СВЕДЕНИЮ
Пульт дистанционного управления не
будет работать в следующих случаях:
• Ключ находится в замке зажигания.
• Пульт находится за пределами максимального расстояния
передачи (около 10 м).
• Батарея пульта разряжена.
• Свободному прохождению сигнала мешают другие автомобили или
иные объекты.
• Крайне низкая температура окружающего воздуха.
• Пульт дистанционного управления находится рядом с источником
радиосигналов, например,
радиостанцией или аэропортом,
который может создавать помехи
нормальной работе пульта.
Если пульт дистанционного
управления работает не так, как
положено, открывайте и запирайте
двери при помощи ключа зажигания.
При возникновении проблем с
пультом дистанционного управления
следует обратиться к автори-
зованному дилеру компании
HYUNDAI.
ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ ЗАМКАМИ ДВЕРЕЙ (ПРИ НАЛИЧИИ)
OTQ047002

47
Характеристики автомобиля

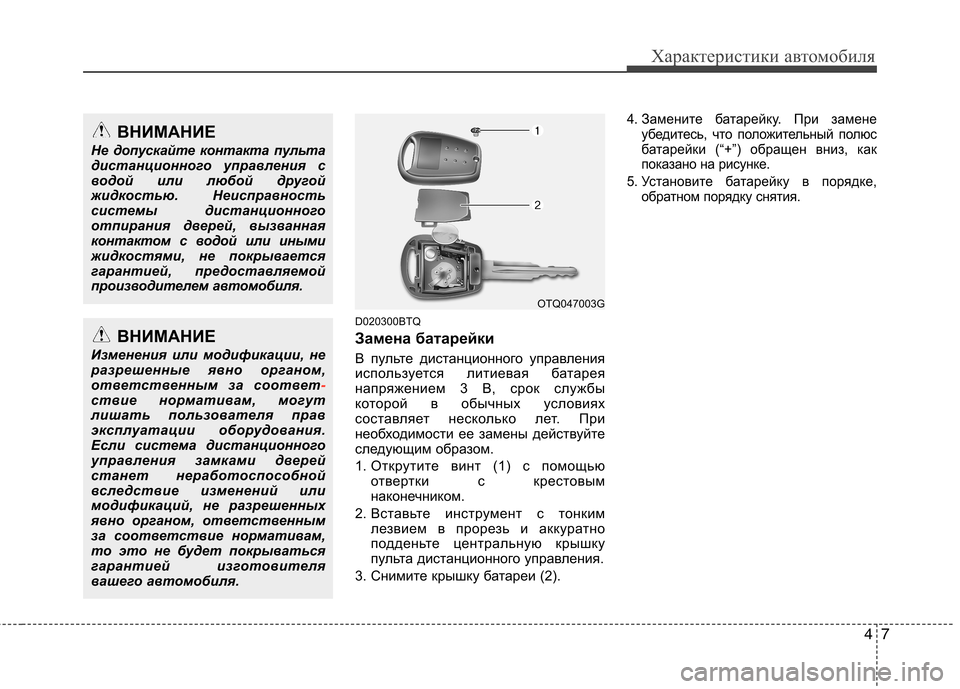

D020300BTQ
Замена батарейки
В пульте дистанционного управления
используется литиевая батарея
напряжением 3 В, срок службы
которой в обычных условиях
составляет несколько лет. При
необходимости ее замены действуйте
следующим образом.
1. Открутите винт (1) с помощьюотвертки с крестовым
наконечником.
2. Вставьте инструмент с тонким лезвием в прорезь и аккуратно
подденьте центральную крышку
пульта дистанционного управления.
3. Снимите крышку батареи (2).
4. Замените батарейку. При замене убедитесь, что положительный полюс
батарейки (“+”) обращен вниз, как
показано на рисунке.
5. Установите батарейку в порядке, обратном порядку снятия.ВНИМАНИЕ
Не допускайте контакта пульта
дистанционного управления с
водой или любой другой
жидкостью. Неисправность
системы дистанционного
отпирания дверей, вызванная
контактом с водой или иными
жидкостями, не покрывается
гарантией, предоставляемой
производителем автомобиля.
ВНИМАНИЕ
Изменения или модификации, не
разрешенные явно органом,
ответственным за соответ
-ствие нормативам, могут
лишать пользователя прав
эксплуатации оборудования.
Если система дистанционного
управления замками дверей
станет неработоспособной
вследствие изменений или
модификаций, не разрешенных
явно органом, ответственным
за соответствие нормативам,
то это не будет покрываться
гарантией изготовителя
вашего автомобиля.
OTQ047003G

Характеристики автомобиля
8
4

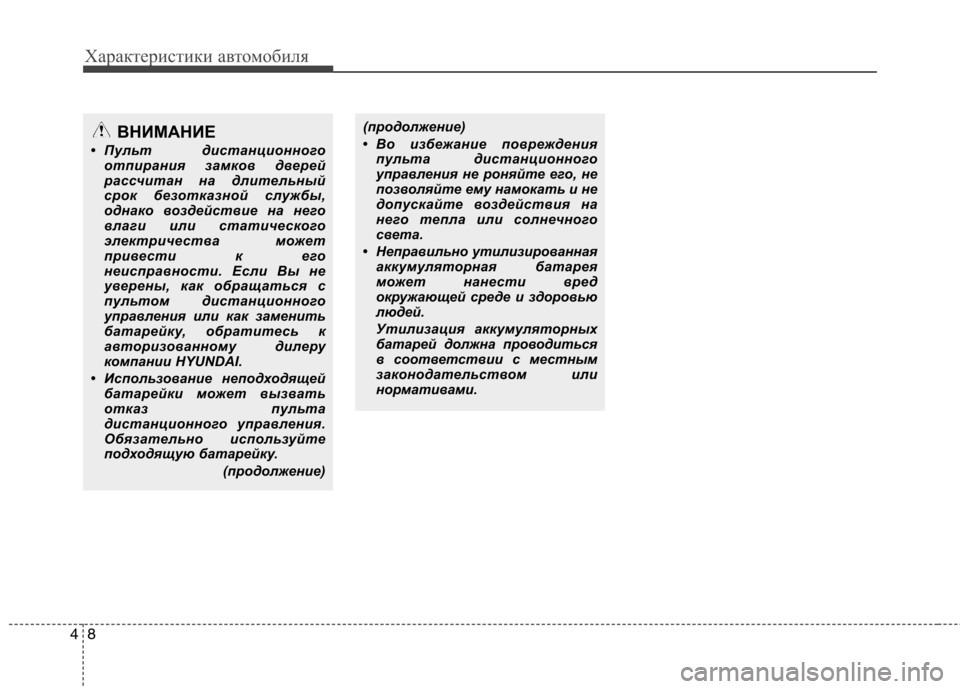

ВНИМАНИЕ
• Пульт дистанционного отпирания замков дверей
рассчитан на длительный
срок безотказной службы,
однако воздействие на него
влаги или статического
электричества может
привести к его
неисправности. Если Вы не
уверены, как обращаться с
пультом дистанционного
управления или как заменить
батарейку, обратитесь к
авторизованному дилеру
компании HYUNDAI.
• Использование неподходящей батарейки может вызвать
отказ пульта
дистанционного управления.
Обязательно используйте
подходящую батарейку.
(продолжение)(продолжение)
• Во избежание поврежденияпульта дистанционного
управления не роняйте его, не
позволяйте ему намокать и не
допускайте воздействия на
него тепла или солнечного
света.
• Неправильно утилизированная аккумуляторная батарея
может нанести вред
окружающей среде и здоровью
людей.
Утилизация аккумуляторных
батарей должна проводиться
в соответствии с местным
законодательством или
нормативами.

49
Характеристики автомобиля
D030000AEN
Эта система предназначена для
защиты автомобиля от
несанкционированного проникновения.
В работе системы существуют три
этапа: первый этап называется
“Готовность”, второй - “Тревога”, третий
этап - “Выключено”. Во сработавшем
состоянии система противоугонной
сигнализации подает звуковой
тревожный сигнал одновременно с
миганием огней аварийной
сигнализации.D030100ATQ
“Готовность”
Остановите автомобиль на месте
стоянки и выключите двигатель.
Активируйте систему в порядке,
описанном ниже.
1. Выньте ключ зажигания из замка
зажигания и выйдите из
автомобиля.
2. Убедитесь в том, что все двери (включая дверь багажного
отделения) и капот закрыты, а их
замки заблокированы.
3. Заприте двери при помощи пульта дистанционного управления.
После совершения действий,
перечисленных выше, огни аварийной
сигнализации мигнут один раз,
показывая, что система активирована.
Если какая-либо дверь (включая
дверь багажного отделения) остается
открытой, огни аварийной
сигнализации мигать не будут, а
противоугонная сигнализация не
будет приведена в состояние
“Готовность”. После этого огни
аварийной сигнализации мигнут в
случае закрытия всех дверей
(включая дверь багажного отделения)
и капота.
✽✽ К СВЕДЕНИЮ
Система противоугонной
сигнализации, управляемая ключом,
может быть активирована авторизо-
ванным дилером компании
HYUNDAI.
Если вам необходима данная
функция, обратитесь к авторизо-
ванному дилеру компании
HYUNDAI.
Не активируйте систему, пока все
пассажиры не покинут а втомобиль.
Если система активи руется, когда в
салоне остается пассажир(ы),
сигнализация может сработать в
момент выхода этого
пассажира(ов) из а втомобиля. Если
какая-либо дверь (или дверь
багажного отделения) открывается
в течение 30 секунд после перевода
сигнализации в состояние
“Готовность”, система вернется в
состояние “Выключено” для
предупреждения ложного сигнала
тревоги.
ПРОТИВОУГОННАЯ СИГНАЛИЗАЦИЯ (ПРИ НАЛИЧИИ)
“Готовность”
“Тревога”“Выключено”

Характеристики автомобиля
10
4

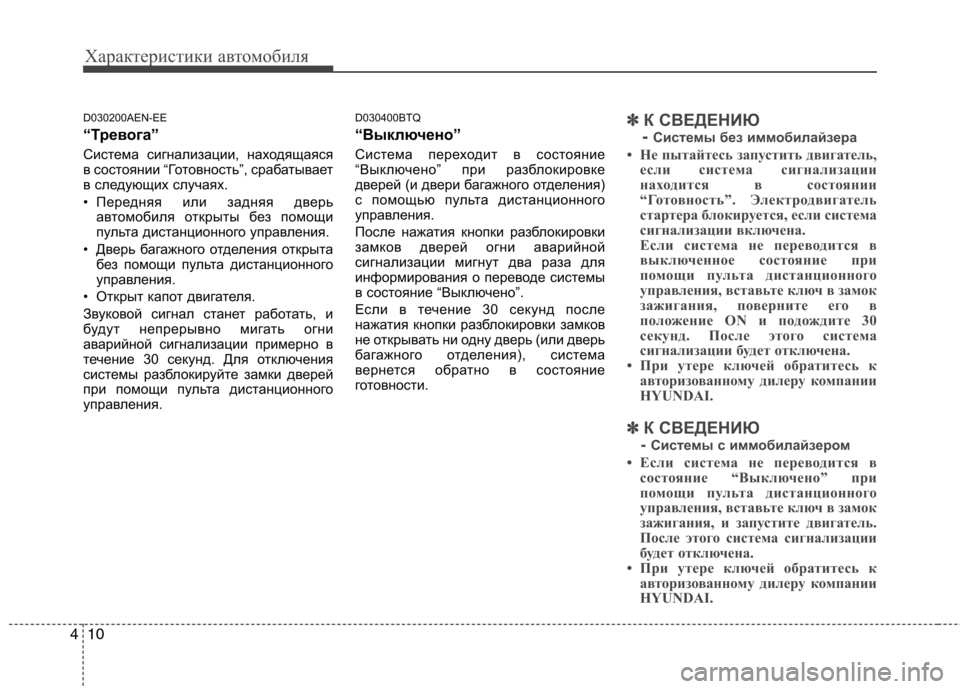

D030200AEN-EE
“Тревога”
Система сигнализации, находящаяся
в состоянии “Готовность”, срабатывает
в следующих случаях.
• Передняя или задняя дверь
автомобиля открыты без помощи
пульта дистанционного управления.
• Дверь багажного отделения открыта без помощи пульта дистанционного
управления.
• Открыт капот двигателя.
Звуковой сигнал станет работать, и
будут непрерывно мигать огни
аварийной сигнализации примерно в
течение 30 секунд. Для отключения
системы разблокируйте замки дверей
при помощи пульта дистанционного
управления. D030400BTQ
“Выключено”
Система переходит в состояние
“Выключено” при разблокировке
дверей (и двери багажного отделения)
с помощью пульта дистанционного
управления.
После нажатия кнопки разблокировки
замков дверей огни аварийной
сигнализации мигнут два раза для
информирования о переводе системы
в состояние “Выключено”.
Если в течение 30 секунд после
нажатия кнопки разблокировки замков
не открывать ни одну дверь (или дверь
багажного отделения), система
вернется обратно в состояние
готовности.✽✽
К СВЕДЕНИЮ
- Системы без иммобилайзера
• Не пытайтесь запустить двигатель, если система сигнализации
находится в состоянии
“Готовность”. Электродвигатель
стартера блокируется, если система
сигнализации включена.
Если система не переводится в
выключенное состояние при
помощи пульта дистанционного
управления, вставьте ключ в замок
зажигания, поверните его в
положение ON и подождите 30
секунд. После этого система
сигнализации будет отключена.
• При утере ключей обратитесь к
авторизованному дилеру компании
HYUNDAI.
✽
✽ К СВЕДЕНИЮ
- Системы с иммобилайзером
• Если система не переводится в состояние “Выключено” при
помощи пульта дистанционного
управления, вставьте ключ в замок
зажигания, и запустите двигатель.
После этого система сигнализации
будет отключена.
• При утере ключей обратитесь к авторизованному дилеру компании
HYUNDAI.

411
Характеристики автомобиля

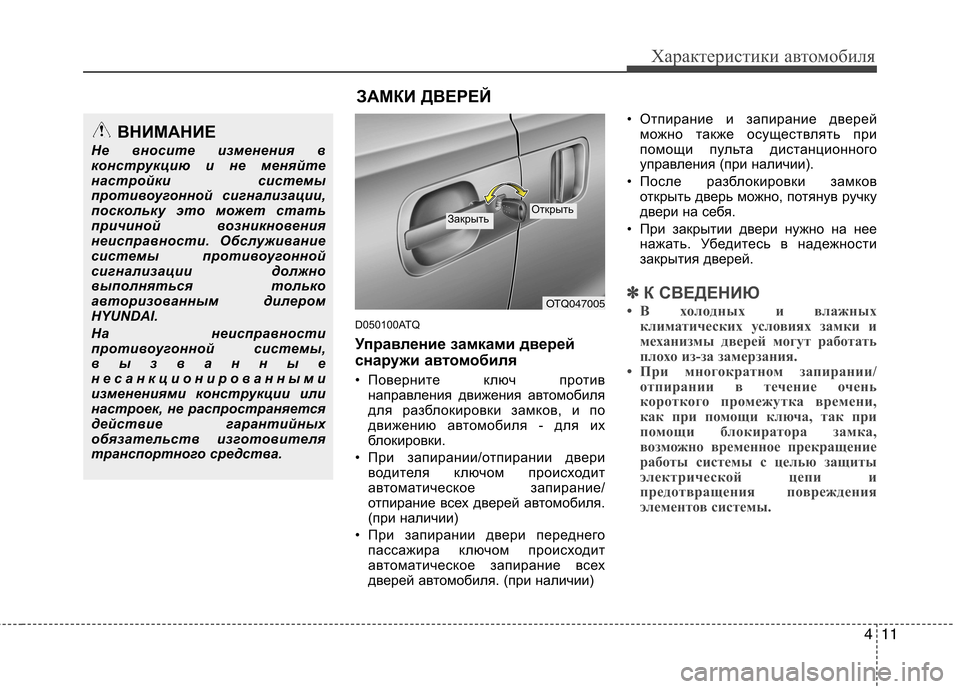

D050100ATQ
Управление замками дверей
снаружи автомобиля
• Поверните ключ против направления движения автомобиля
для разблокировки замков, и по
движению автомобиля - для их
блокировки.
• При запирании/отпирании двери водителя ключом происходит
автоматическое запирание/
отпирание всех дверей автомобиля.
(при наличии)
• При запирании двери переднего пассажира ключом происходит
автоматическое запирание всех
дверей автомобиля. (при наличии) • Отпирание и запирание дверей
можно также осуществлять при
помощи пульта дистанционного
управления (при наличии).
• После разблокировки замков открыть дверь можно, потянув ручку
двери на себя.
• При закрытии двери нужно на нее нажать. Убедитесь в надежности
закрытия дверей.
✽✽ К СВЕДЕНИЮ
• В холодных и влажных климатических условиях замки и
механизмы дверей могут работать
плохо из-за замерзания.
• При многократном запирании/
отпирании в течение очень
короткого промежутка времени,
как при помощи ключа, так при
помощи блокиратора замка,
возможно временное прекращение
работы системы с целью защиты
электрической цепи и
предотвращения повреждения
элементов системы.
ВНИМАНИЕ
Не вносите изменения в
конструкцию и не меняйте
настройки системы
противоугонной сигнализации,
поскольку это может стать
причиной возникновения
неисправности. Обслуживание
системы противоугонной
сигнализации должно
выполняться только
авторизованным дилером
HYUNDAI.
На неисправности
противоугонной системы,
вызванные
несанкционированными
изменениями конструкции или
настроек, не распространяется
действие гарантийных
обязательств изготовителя
транспортного средства.
OTQ047005
ЗакрытьОткрыть

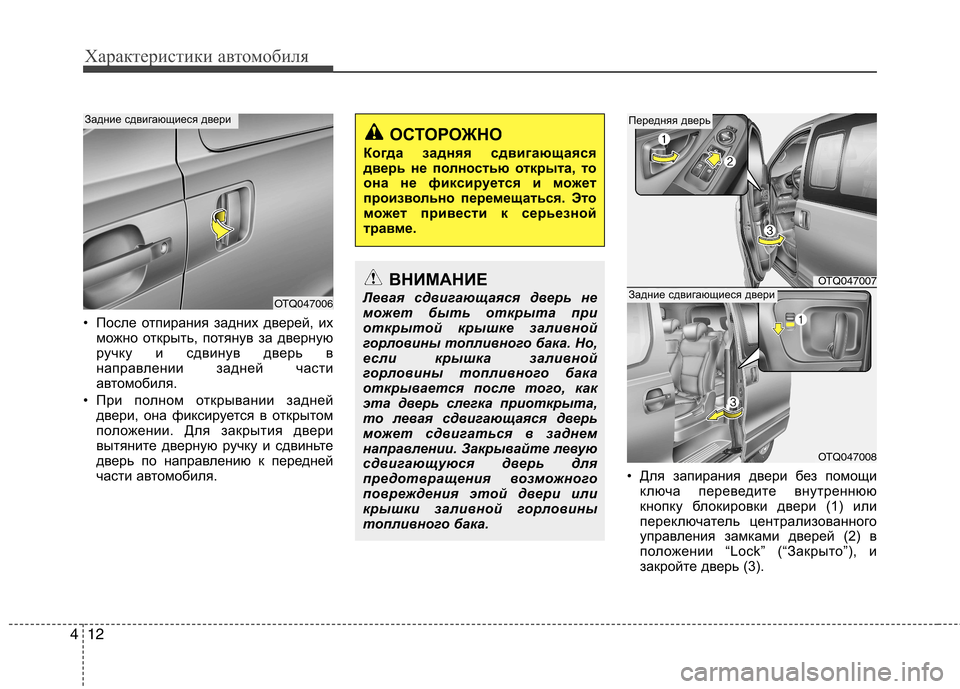

ЗАМКИ ДВЕРЕЙ

Характеристики автомобиля
12
4
• После отпирания задних дверей, их
можно открыть, потянув за дверную
ручку и сдвинув дверь в
направлении задней части
автомобиля.
• При полном открывании задней двери, она фиксируется в открытом
положении. Для закрытия двери
вытяните дверную ручку и сдвиньте
дверь по направлению к передней
части автомобиля. • Для запирания двери без помощи
ключа переведите внутреннюю
кнопку блокировки двери (1) или
переключатель централизованного
управления замками дверей (2) в
положении “Lock” (“Закрыто”), и
закройте дверь (3).
ОСТОРОЖНО
Когда задняя сдвигающаяся
дверь не полностью открыта, то
она не фикси руется и может
произвольно перемещаться. Это
может привести к серьезной
травме.
ВНИМАНИЕ
Левая сдвигающаяся дверь не
может быть открыта при
открытой крышке заливной
горловины топливного бака. Но,
если крышка заливной
горловины топливного бака
открывается после того, как
эта дверь слегка приоткрыта,
то левая сдвигающаяся дверь
может сдвигаться в заднем
направлении. Закрывайте левую
сдвигающуюся дверь для
предотвращения возможного
повреждения этой двери или
крышки заливной горловины
топливного бака.
OTQ047006
Задние сдвигающиеся двери
OTQ047007
Передняя дверь
OTQ047008
Задние сдвигающиеся двери
