2010 Hyundai H-1 (Grand Starex) Инструкция по эксплуатации (in Russian)

515
Управление автомобилем

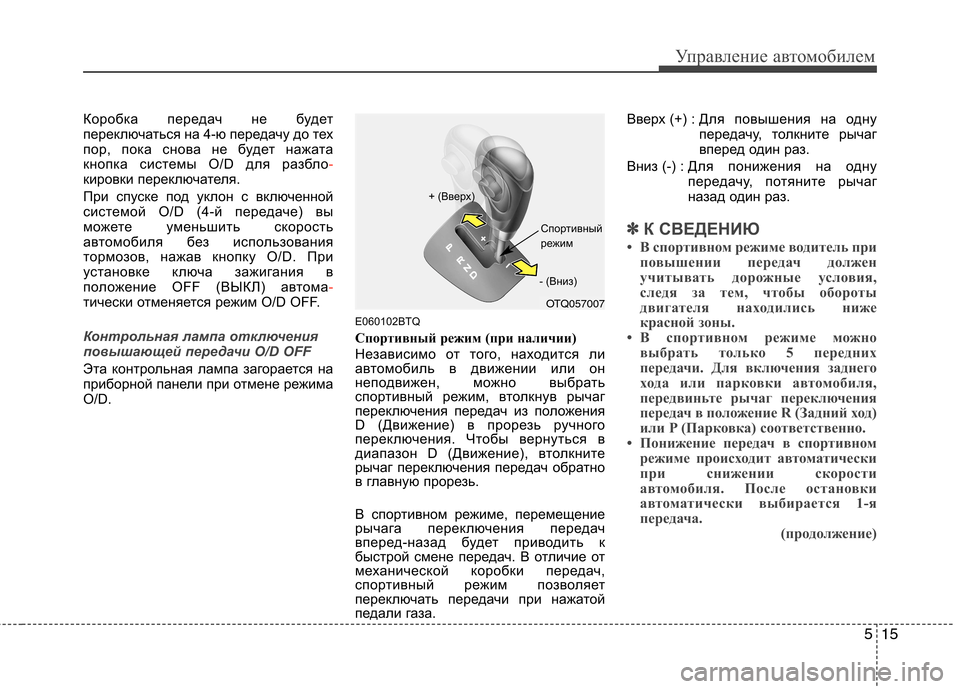

Коробка передач не будет
переключаться на 4-ю передачу до тех
пор, пока снова не будет нажата
кнопка системы O/D для разбло
-кировки переключателя.
При спуске под уклон с включенной
системой O/D (4-й передаче) вы
можете уменьшить скорость
автомобиля без использования
тормозов, нажав кнопку O/D. При
установке ключа зажигания в
положение OFF (ВЫКЛ) автома
-тически отменяется режим O/D OFF.
Контрольная лампа отключения
повышающей передачи O/D OFF
Эта контрольная лампа загорается на
приборной панели при отмене режима
O/D.E060102BTQ
Спортивный режим (при наличии)
Независимо от того, находится ли
автомобиль в движении или он
неподвижен, можно выбрать
спортивный режим, втолкнув рычаг
переключения передач из положения
D (Движение) в прорезь ручного
переключения. Чтобы вернуться в
диапазон D (Движение), втолкните
рычаг переключения передач обратно
в главную прорезь.
В спортивном режиме, перемещение
рычага переключения передач
вперед-назад будет приводить к
быстрой смене передач. В отличие от
механической коробки передач,
спортивный режим позволяет
переключать передачи при нажатой
педали газа.Вверх (+) :
Для повышения на одну
передачу, толкните рычаг
вперед один раз.
Вниз (-) : Для понижения на одну
передачу, потяните рычаг
назад один раз.
✽✽
К СВЕДЕНИЮ
• В спортивном режиме водитель при повышении передач должен
учитывать дорожные условия,
следя за тем, чтобы обороты
двигателя находились ниже
красной зоны.
• В спортивном режиме можно выбрать только 5 передних
передачи. Для включения заднего
хода или парковки автомобиля,
передвиньте рычаг переключения
передач в положение R (Задний ход)
или P (Парковка) соответственно.
• Понижение передач в спортивном режиме происходит автоматически
при снижении скорости
автомобиля. После остановки
автоматически выбирается 1-я
передача.
(продолжение)
OTQ057007
+ (Вверх)
- (Вниз)
Спортивный
режим

Управление автомобилем
16
5
(продолжение)

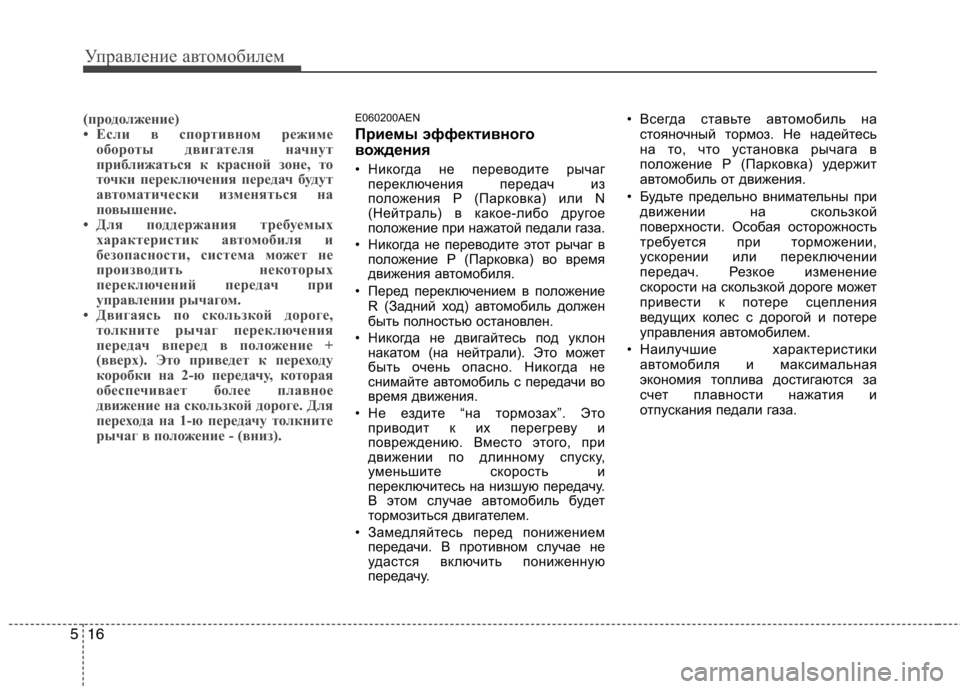

• Если в спортивном режиме
обороты двигателя начнут
приближаться к красной зоне, то
точки переключения передач будут
автоматически изменяться на
повышение.
• Для поддержания требуемых
характеристик автомобиля и
безопасности, система может не
производить не которых
переключений передач при
управлении рычагом.
• Двигаясь по скользкой дороге,
толкните рычаг переключения
передач вперед в положение +
(вверх). Это приведет к переходу
коробки на 2-ю передачу, которая
обеспечивает более плавное
движение на скользкой дороге. Для
перехода на 1-ю передачу толкните
рычаг в положение - (вниз).E060200AEN
Приемы эффективного
вождения
• Никогда не переводите рычаг переключения передач из
положения P (Парковка) или N
(Нейтраль) в какое-либо другое
положение при нажатой педали газа.
• Никогда не переводите этот рычаг в положение P (Парковка) во время
движения автомобиля.
• Перед переключением в положение R (Задний ход) автомобиль должен
быть полностью остановлен.
• Никогда не двигайтесь под уклон накатом (на нейтрали). Это может
быть очень опасно. Никогда не
снимайте автомобиль с передачи во
время движения.
• Не ездите “на тормозах”. Это приводит к их перегреву и
повреждению. Вместо этого, при
движении по длинному спуску,
уменьшите скорость и
переключитесь на низшую передачу.
В этом случае автомобиль будет
тормозиться двигателем.
• Замедляйтесь перед понижением передачи. В противном случае не
удастся включить пониженную
передачу.
• Всегда ставьте автомобиль на
стояночный тормоз. Не надейтесь
на то, что установка рычага в
положение P (Парковка) удержит
автомобиль от движения.
• Будьте предельно внимательны при движении на скользкой
поверхности. Особая осторожность
требуется при торможении,
ускорении или переключении
передач. Резкое изменение
скорости на скользкой дороге может
привести к потере сцепления
ведущих колес с дорогой и потере
управления автомобилем.
• Наилучшие характеристики автомобиля и максимальная
экономия топлива достигаются за
счет плавности нажатия и
отпускания педали газа.

517
Управление автомобилем
E060203AUN
Движение на подъем из
неподвижного состояния
Чтобы начать двигаться на подъем из
неподвижного состояния, нажмите
педаль тормоза и переведите рычаг
переключения передач в положение D
(Движение). Выберите подходящую
передачу в зависимости от веса груза
и крутизны подъема и отпустите
стояночный тормоз. Плавно нажмите
педаль газа, одновременно отпуская
рабочий тормоз.
Во время набора скорости из
неподвижного состояния на
подъеме у автомобиля может
появиться тенденция к откату
назад. Это можно предотвратить
установкой рычага переключения
передач в положение 2 (2-я
передача).
ОСТОРОЖНО
• Всегда пристегивайтесь! Вероятность получения
тяжелой травмы или смерти в
результате столкновения
намного выше у непри
-стегнутого водителя или
пассажира, чем у
пристегнутого.
• Не проходите повороты или развороты на высокой
скорости.
• Не делайте резких движений рулевым колесом, например,
для быстрой смены полосы
или крутого поворота.
• Если Вы двигаетесь на высокой скорости, опасность
переворота вследствие потери
управления значительно
возрастает.
• Потеря управления часто происходит в случае съезда с
дороги двух или более колес и
чрезмерного поворота
водителем руля для
возвращения на дорогу.
(продолжение)
(продолжение)
• Если ваш автомобиль съезжает
с дороги, не крутите руль
резко. Вместо этого, перед
въездом обратно на дорогу
уменьшите скорость.
• Никогда не превышайте указанных ограничений
скорости.
ОСТОРОЖНО
При застревании а втомобиля в
снегу, грязи, песке и т.п. вы,
возможно, захотите выбраться за
счет его раскачивания вперед-
назад. Не делайте этого, если
вблизи а втомобиля есть люди
или какие-либо объекты. В
процессе раскачивания
автом обиль может нео жиданно
выбравшись из ямы поехать
вперед или назад и причинить
вред окружающим людям или
объектам.

Управление автомобилем
18
5
E060102ATQ

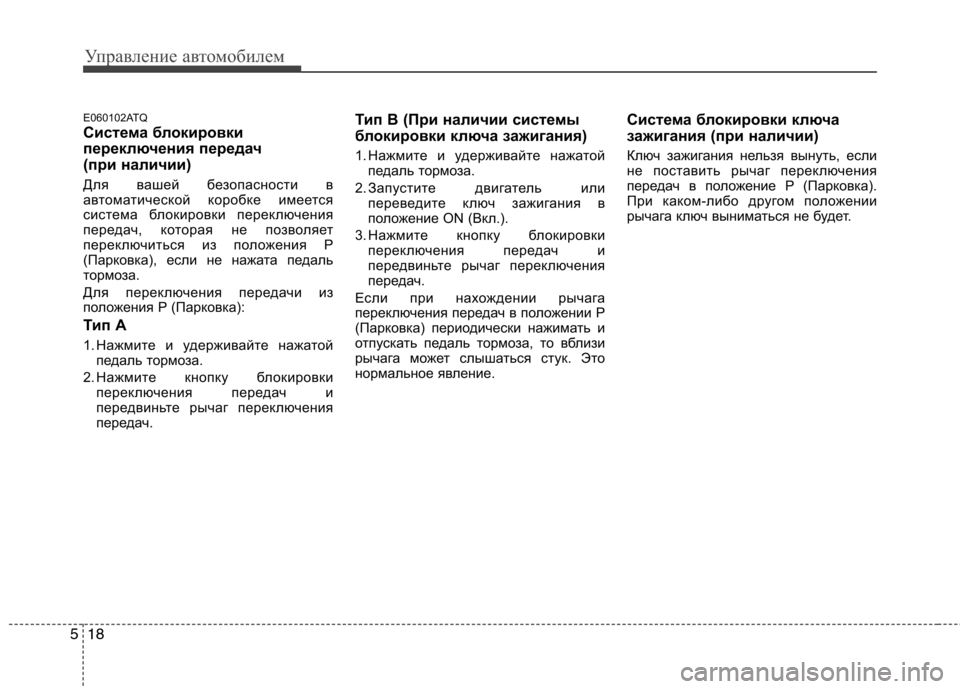

Система блокировки
переключения передач
(при наличии)
Для вашей безопасности в
автоматической коробке имеется
система блокировки переключения
передач, которая не позволяет
переключиться из положения P
(Парковка), если не нажата педаль
тормоза.
Для переключения передачи из
положения P (Парковка):
Тип А
1. Нажмите и удерживайте нажатой
педаль тормоза.
2. Нажмите кнопку блокировки переключения передач и
передвиньте рычаг переключения
передач. Тип B (При наличии системы
блокировки ключа зажигания)
1. Нажмите и удерживайте нажатой
педаль тормоза.
2. Запустите двигатель или переведите ключ зажигания в
положение ON (Вкл.).
3. Нажмите кнопку блокировки переключения передач и
передвиньте рычаг переключения
передач.
Если при нахождении рычага
переключения передач в положении P
(Парковка) периодически нажимать и
отпускать педаль тормоза, то вблизи
рычага может слышаться стук. Это
нормальное явление. Система блокировки ключа
зажигания (при наличии)
Ключ зажигания нельзя вынуть, если
не поставить рычаг переключения
передач в положение P (Парковка).
При каком-либо другом положении
рычага ключ выниматься не будет.

519
Управление автомобилем
E070100AUN

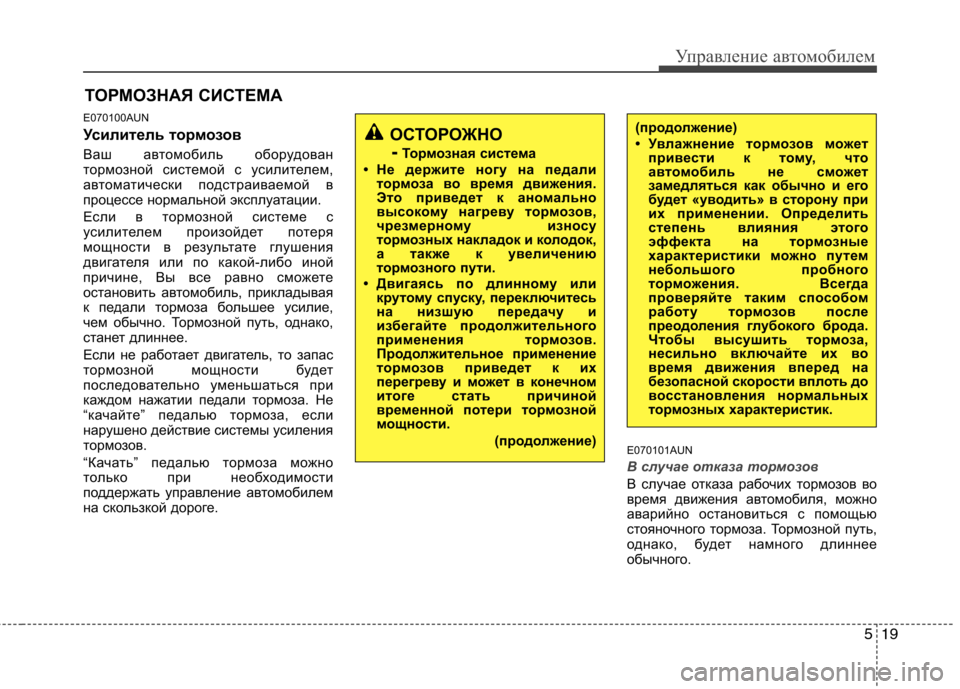

Усилитель тормозов
Ваш автомобиль оборудован
тормозной системой с усилителем,
автоматически подстраиваемой в
процессе нормальной эксплуатации.
Если в тормозной системе с
усилителем произойдет потеря
мощности в результате глушения
двигателя или по какой-либо иной
причине, Вы все равно сможете
остановить автомобиль, прикладывая
к педали тормоза большее усилие,
чем обычно. Тормозной путь, однако,
станет длиннее.
Если не работает двигатель, то запас
тормозной мощности будет
последовательно уменьшаться при
каждом нажатии педали тормоза. Не
“качайте” педалью тормоза, если
нарушено действие системы усиления
тормозов.
“Качать” педалью тормоза можно
только при необходимости
поддержать управление автомобилем
на скользкой дороге.E070101AUN
В случае отказа тормозов
В случае отказа рабочих тормозов во
время движения автомобиля, можно
аварийно остановиться с помощью
стояночного тормоза. Тормозной путь,
однако, будет намного длиннее
обычного.
ТОРМОЗНАЯ СИСТЕМА
ОСТОРОЖНО
- Тормозная система
• Не держите ногу на педали тормоза во время движения.
Это приведет к аномально
высо кому нагреву то рмозов,
чрезмерному износу
тормозных накладок и колодок,
а также к увеличению
тормозного пути.
• Двигаясь по длинному или крутому спуску, переключитесь
на низшую передачу и
избегайте продолжительного
применения то рмозов.
Продолжительное применение
тормозов приведет к их
перегреву и может в конечном
итоге стать причиной
временной потери то рмозной
мощности.
(продолжение) (продолжение)
• Увлажнение то рмозов может
привести к тому, что
автом обиль не с может
замедляться как обычно и его
будет «уводить» в сторону при
их применении. Определить
степень влияния этого
эффекта на то рмозные
характеристики можно путем
небольшого пробного
тормож ения. Всегда
проверяйте таким способом
работу то рмозов после
преодоления глубокого брода.
Чтобы высушить то рмоза,
несильно включайте их во
время движения вперед на
безопасной скорости вплоть до
восстановления нормальных
тормозных характеристик.

Управление автомобилем
20
5
E070102AUN

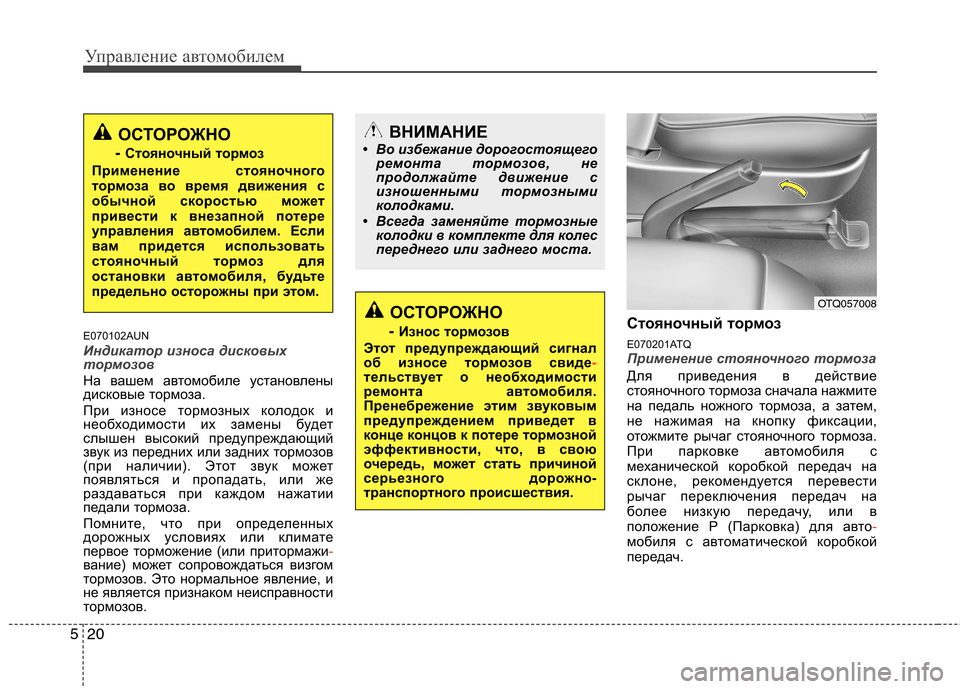

Индикатор износа дисковых
тормозов
На вашем автомобиле установлены
дисковые тормоза.
При износе тормозных колодок и
необходимости их замены будет
слышен высокий предупреждающий
звук из передних или задних тормозов
(при наличии). Этот звук может
появляться и пропадать, или же
раздаваться при каждом нажатии
педали тормоза.
Помните, что при определенных
дорожных условиях или климате
первое торможение (или притормажи
-вание) может сопровождаться визгом
тормозов. Это нормальное явление, и
не является признаком неисправности
тормозов. Стояночный тормоз
E070201ATQ
Применение стояночного тормоза
Для приведения в действие
стояночного тормоза сначала нажмите
на педаль ножного тормоза, а затем,
не нажимая на кнопку фиксации,
отожмите рычаг стояночного тормоза.
При парковке автомобиля с
механической коробкой передач на
склоне, рекомендуется перевести
рычаг переключения передач на
более низкую передачу, или в
положение Р (Парковка) для авто
-мобиля с автоматической коробкой
передач.
ОСТОРОЖНО
- Износ то рмозов
Этот предупреждающий сигнал
об износе то рмозов свиде
-тельствует о необходимости
ремонта а втомобиля.
Пренебрежение этим звуковым
предупреждением приведет в
конце концов к потере то рмозной
эффективности, что, в свою
очередь, может стать причиной
серьезного дорожно-
транспортного происшествия.
ВНИМАНИЕ
• Во избежание дорогостоящего
ремонта тормозов, не
продолжайте движение с
изношенными тормозными
колодками.
• Всегда заменяйте тормозные
колодки в комплекте для колес
переднего или заднего моста.ОСТОРОЖНО
- Стояночный то рмоз
Применение стояночного
тормоза во время движения с
обычной скоростью может
привести к внезапной потере
управления а втомобилем. Если
вам придется использовать
стояночный то рмоз для
остановки а втомобиля, будьте
предельно осторожны при этом.
OTQ057008

521
Управление автомобилем
E070202AFD

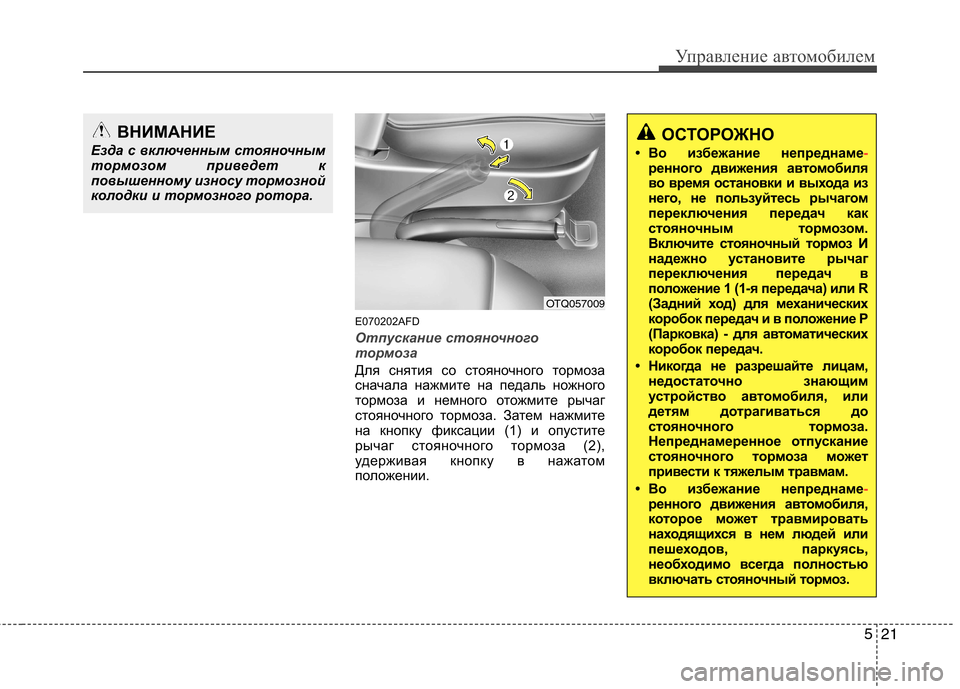

Отпускание стояночного
тормоза
Для снятия со стояночного тормоза
сначала нажмите на педаль ножного
тормоза и немного отожмите рычаг
стояночного тормоза. Затем нажмите
на кнопку фиксации (1) и опустите
рычаг стояночного тормоза (2),
удерживая кнопку в нажатом
положении.
ОСТОРОЖНО
• Во избежание непреднаме
-ренного движения а втомобиля
во время остановки и выхода из
него, не пользуйтесь рычагом
переключения передач как
стояночным то рмозом.
Включите стояночный то рмоз И
надежно установите рычаг
переключения передач в
положение 1 (1-я передача) или R
(Задний ход) для механических
коробок передач и в положение P
(Парковка) - для а втоматических
коробок передач.
• Никогда не разрешайте лицам, недостаточно знающим
устройство а втомобиля, или
детям дотрагиваться до
стояночного то рмоза.
Непреднамеренное отпускание
стояночного то рмоза может
привести к тяжелым травмам.
• Во избежание непреднаме
-ренного движения а втомобиля,
которое может травмировать
находящихся в нем людей или
пешеходов, паркуясь,
необходимо всегда полностью
включать стояночный то рмоз.
ВНИМАНИЕ
Езда с включенным стояночным
тормозом приведет к
повышенному износу тормозной
колодки и тормозного ротора.
OTQ057009

Управление автомобилем
22
5

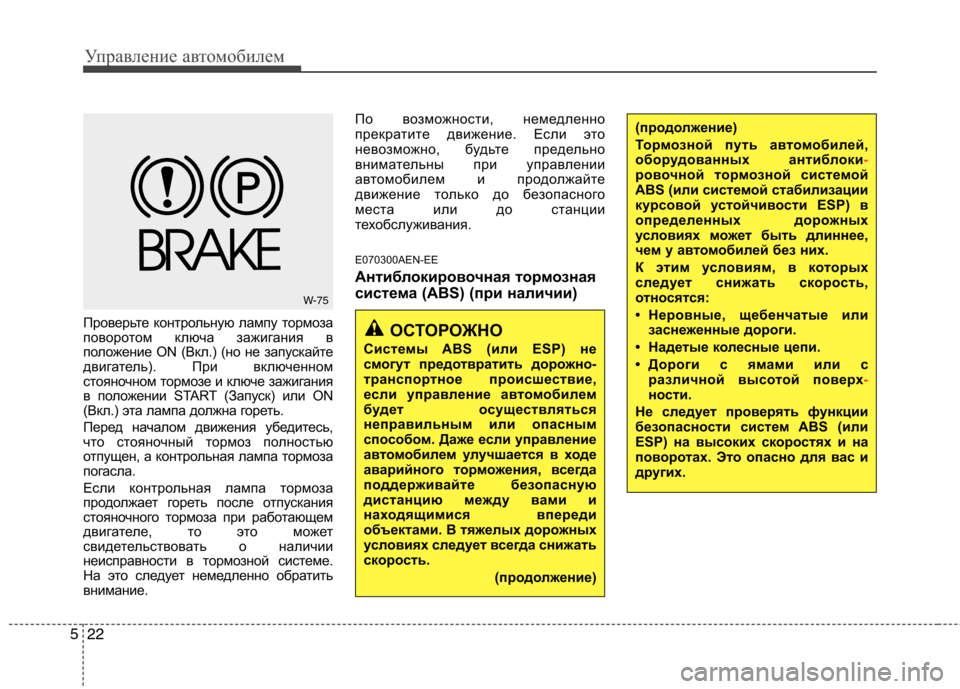

Проверьте контрольную лампу тормоза
поворотом ключа зажигания в
положение ON (Вкл.) (но не запускайте
двигатель). При включенном
стояночном тормозе и ключе зажигания
в положении START (Запуск) или ON
(Вкл.) эта лампа должна гореть.
Перед началом движения убедитесь,
что стояночный тормоз полностью
отпущен, а контрольная лампа тормоза
погасла.
Если контрольная лампа тормоза
продолжает гореть после отпускания
стояночного тормоза при работающем
двигателе, то это может
свидетельствовать о наличии
неисправности в тормозной системе.
На это следует немедленно обратить
внимание. По возможности, немедленно
прекратите движение. Если это
невозможно, будьте предельно
внимательны при управлении
автомобилем и продолжайте
движение только до безопасного
места или до станции
техобслуживания.
E070300AEN-EE
Антиблокировочная тормозная
система (ABS) (при наличии)ОСТОРОЖНО
Системы ABS (или ESP) не
смогут предотвратить дорожно-
транспортное происшествие,
если управление а втомобилем
будет осуществляться
неправильным или опасным
способом. Даже если управление
автом обилем улучшается в ходе
аварийного то рможения, всегда
поддерживайте безопасную
дистанцию между вами и
находящимися впереди
объектами. В тяжелых дорожных
условиях следует всегда снижать
скорость.
(продолжение)
(продолжение)
Тормозной путь автомобилей,
оборудованных антиблоки
-ровочной тормозной системой
ABS (или системой стабилизации
курсовой устойчивости ESP) в
определенных дорожных
условиях может быть длиннее,
чем у автом обилей без них.
К этим условиям, в которых
следует снижать скорость,
относятся:
• Неровные, щебенчатые или заснеженные дороги.
• Надетые колесные цепи.
• Дороги с ямами или с различной высотой поверх
-ности.
Не следует проверять функции
безопасности систем ABS (или
ESP) на высоких скоростях и на
поворотах. Это опасно для вас и
других.
W-75
