2010 Hyundai H-1 (Grand Starex) Инструкция по эксплуатации (in Russian)

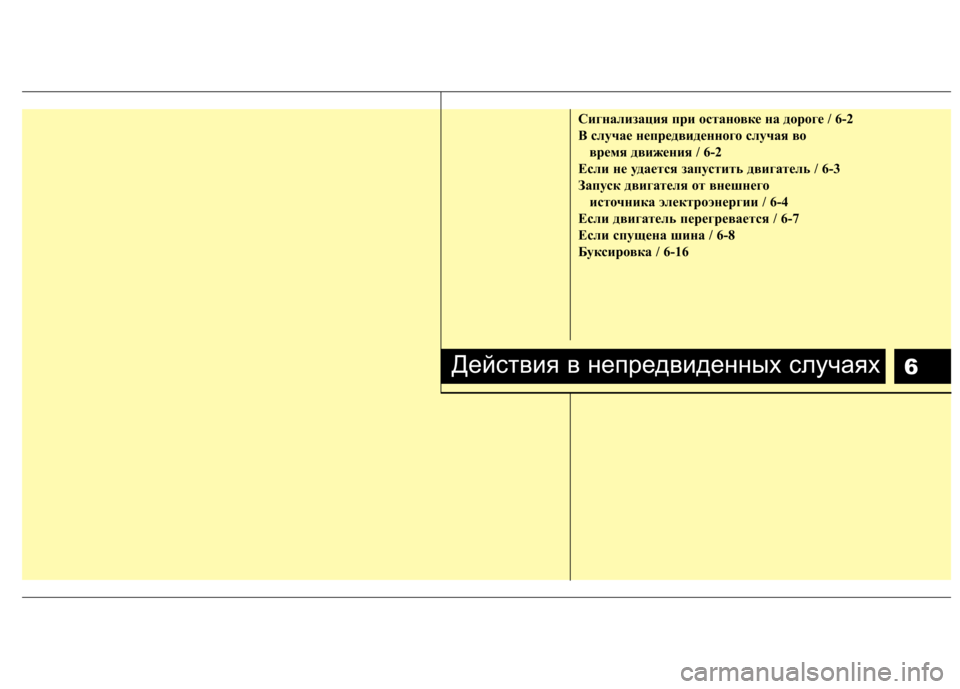

6
Сигнализация при остановке на дороге / 6-2
B случае непредвиденного случая во время движения / 6-2
Если не удается запустить двигатель / 6-3
Запуск двигателя от внешнего источника электроэнергии / 6-4
Если двигатель перегревается / 6-7
Если спущeнa шинa / 6-8
Буксировка / 6-16
Действия в непредвиденных случаях

Действия в непредвиденных случаях
2
6

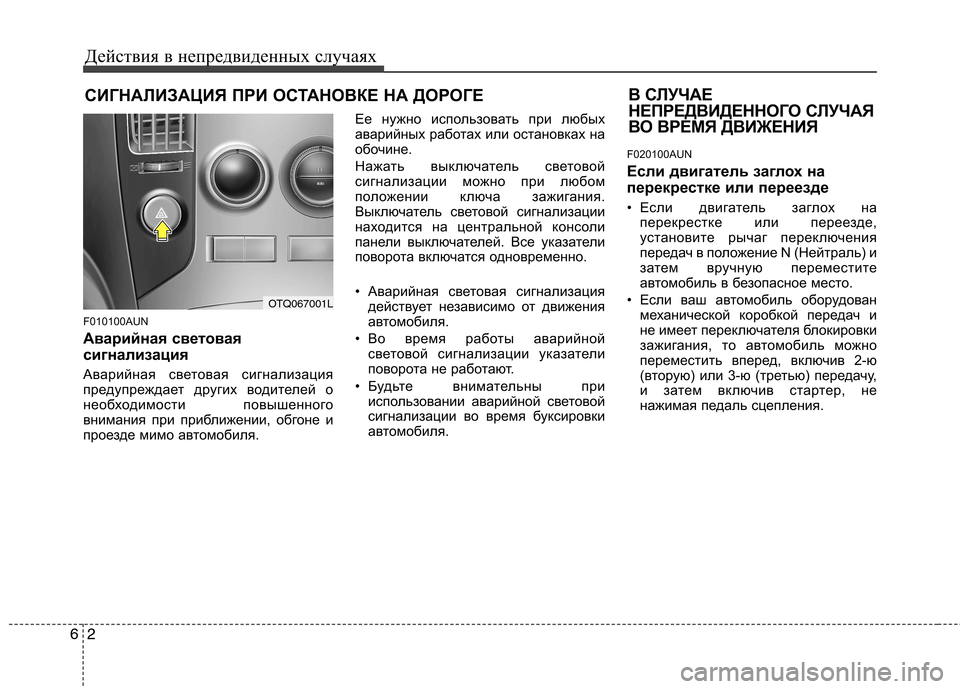

СИГНАЛИЗАЦИЯ ПРИ ОСТАНОВКЕ НА ДОРОГЕ
F010100AUN
Аварийная световая
сигнализация
Аварийная световая сигнализация
предупреждает других водителей о
необходимости повышенного
внимания при приближении, обгоне и
проезде мимо автомобиля. Ее нужно использовать при любых
аварийных работах или остановках на
обочине.
Нажать выключатель световой
сигнализации можно при любом
положении ключа зажигания.
Выключатель световой сигнализации
находится на центральной консоли
панели выключателей. Все указатели
поворота включатся одновременно.
• Аварийная световая сигнализация
действует независимо от движения
автомобиля.
• Во время работы аварийной световой сигнализации указатели
поворота не работают.
• Будьте внимательны при использовании аварийной световой
сигнализации во время буксировки
автомобиля. F020100AUN
Если двигатель заглох на
перекрестке или переезде
• Если двигатель заглох на
перекрестке или переезде,
установите рычаг переключения
передач в положение N (Нейтраль) и
затем вручную переместите
автомобиль в безопасное место.
• Если ваш автомобиль оборудован механической коробкой передач и
не имеет переключателя блокировки
зажигания, то автомобиль можно
переместить вперед, включив 2-ю
(вторую) или 3-ю (третью) передачу,
и затем включив стартер, не
нажимая педаль сцепления.
В СЛУЧАЕ
НЕПРЕДВИДЕННОГО СЛУЧАЯ
ВО ВРЕМЯ ДВИЖЕНИЯ
OTQ067001L

63
Действия в непредвиденных случаях

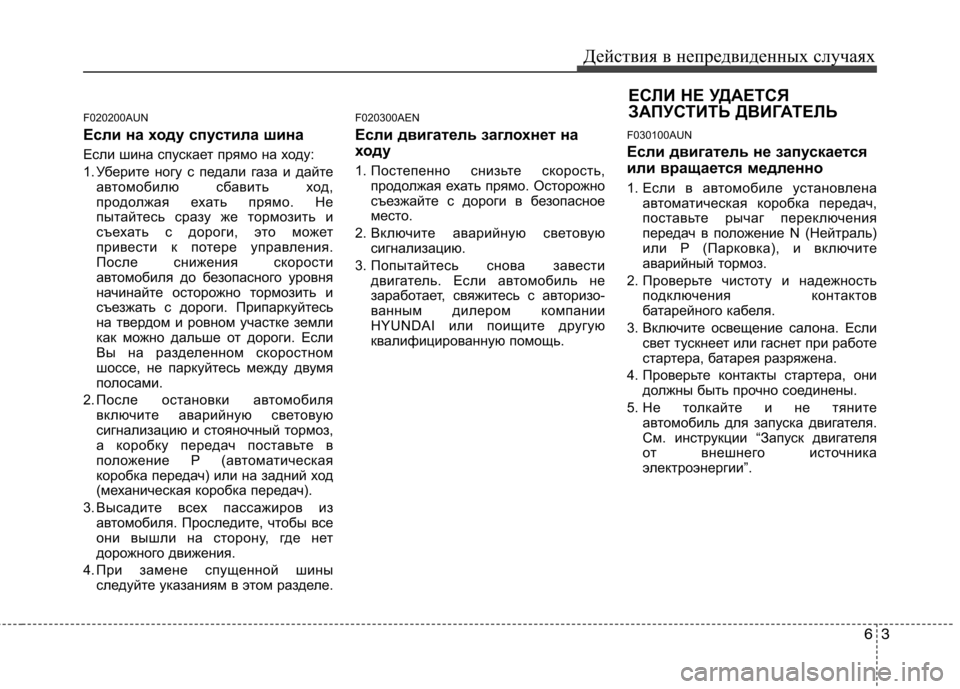

F020200AUN
Если на ходу спустила шина
Если шина спускает прямо на ходу:
1. Уберите ногу с педали газа и дайте
автомобилю сбавить ход,
продолжая ехать прямо. Не
пытайтесь сразу же тормозить и
съехать с дороги, это может
привести к потере управления.
После снижения скорости
автомобиля до безопасного уровня
начинайте осторожно тормозить и
съезжать с дороги. Припаркуйтесь
на твердом и ровном участке земли
как можно дальше от дороги. Если
Вы на разделенном скоростном
шоссе, не паркуйтесь между двумя
полосами.
2. После остановки автомобиля включите аварийную световую
сигнализацию и стояночный тормоз,
а коробку передач поставьте в
положение P (автоматическая
коробка передач) или на задний ход
(механическая коробка передач).
3. Высадите всех пассажиров из автомобиля. Проследите, чтобы все
они вышли на сторону, где нет
дорожного движения.
4. При замене спущенной шины следуйте указаниям в этом разделе. F020300AEN
Если двигатель заглохнет на
ходу
1. Постепенно снизьте скорость,
продолжая ехать прямо. Осторожно
съезжайте с дороги в безопасное
место.
2. Включите аварийную световую сигнализацию.
3. Попытайтесь снова завести двигатель. Если автомобиль не
заработает, свяжитесь с авторизо-
ванным дилером компании
HYUNDAI или поищите другую
квалифицированную помощь. F030100AUN
Если двигатель не запускается
или вращается медленно
1. Если в автомобиле установлена
автоматическая коробка передач,
поставьте рычаг переключения
передач в положение N (Нейтраль)
или P (Парковка), и включите
аварийный тормоз.
2. Проверьте чистоту и надежность подключения контактов
батарейного кабеля.
3. Включите освещение салона. Если свет тускнеет или гаснет при работе
стартера, батарея разряжена.
4. Проверьте контакты стартера, они должны быть прочно соединены.
5. Не толкайте и не тяните автомобиль для запуска двигателя.
См. инструкции “Запуск двигателя
от внешнего источника
электроэнергии”.
ЕСЛИ НЕ УДАЕТСЯ
ЗАПУСТИТЬ ДВИГАТЕЛЬ

Действия в непредвиденных случаях
4
6

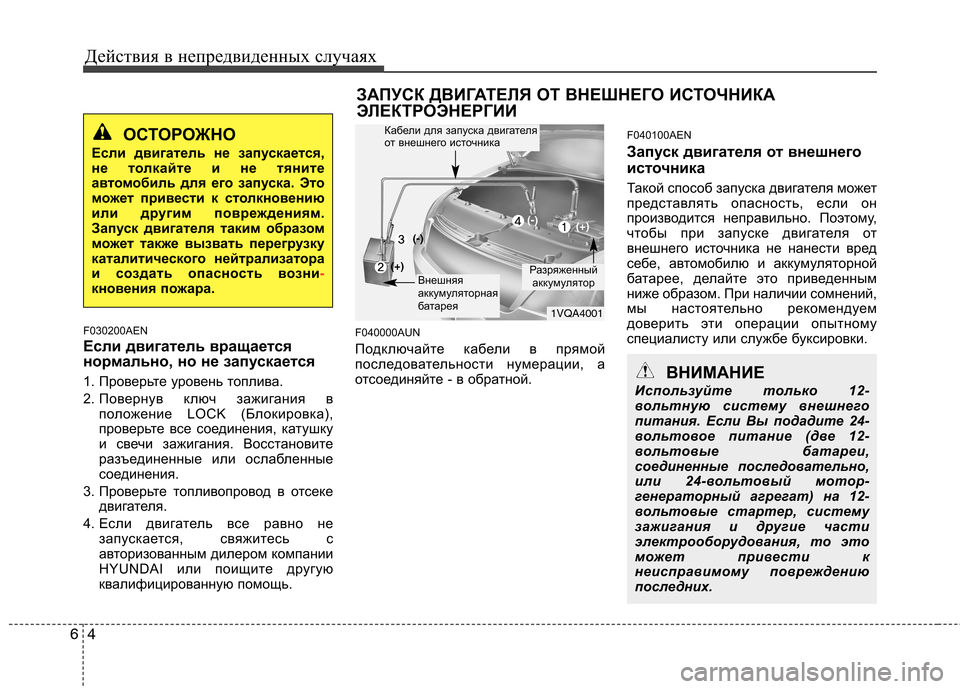

F030200AEN
Если двигатель вращается
нормально, но не запускается
1. Проверьте уровень топлива.
2. Повернув ключ зажигания в
положение LOCK (Блокировка),
проверьте все соединения, катушку
и свечи зажигания. Восстановите
разъединенные или ослабленные
соединения.
3. Проверьте топливопровод в отсеке двигателя.
4. Если двигатель все равно не запускается, свяжитесь с
авторизованным дилером компании
HYUNDAI или поищите другую
квалифицированную помощь. F040000AUN
Подключайте кабели в прямой
последовательности нумерации, а
отсоединяйте - в обратной.
F040100AEN
Запуск двигателя от внешнего
источника
Такой способ запуска двигателя может
представлять опасность, если он
производится неправильно. Поэтому,
чтобы при запуске двигателя от
внешнего источника не нанести вред
себе, автомобилю и аккумуляторной
батарее, делайте это приведенным
ниже образом. При наличии сомнений,
мы настоятельно рекомендуем
доверить эти операции опытному
специалисту или службе буксировки.
ВНИМАНИЕ
Используйте только 12-
вольтную систему внешнего
питания. Если Вы подадите 24-
вольтовое питание (две 12-
вольтовые батареи,
соединенные последовательно,
или 24-вольтовый мотор-
генераторный агрегат) на 12-
вольтовые стартер, систему
зажигания и другие части
электрооборудования, то это
может привести к
неисправимому повреждению
последних.
1VQA4001
Разряженный аккумулятор
Кабели для запуска двигателя
от внешнего источника
Внешняя
аккумуляторная
батарея
(-)
(+)
(+)(-)
ОСТОРОЖНО
Если двигатель не запускается,
не толкайте и не тяните
автом обиль для его запуска. Это
может привести к столкновению
или другим повреждениям.
Запуск двигателя таким образом
может также вызвать перегрузку
каталитического нейтрализатора
и создать опасность возни
-кновения пожара.
ЗАПУСК ДВИГАТЕЛЯ ОТ ВНЕШНЕГО ИСТОЧНИКА
ЭЛЕКТРОЭНЕРГИИ

65
Действия в непредвиденных случаях

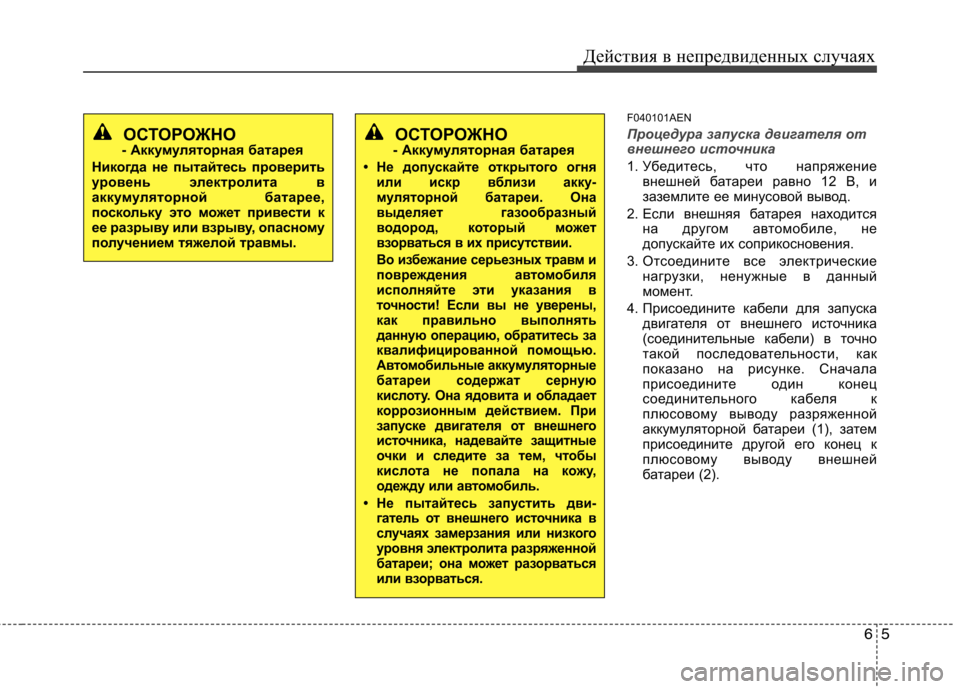

F040101AEN
Процедура запуска двигателя от
внешнего источника
1. Убедитесь, что напряжение
внешней батареи равно 12 В, и
заземлите ее минусовой вывод.
2. Если внешняя батарея находится на другом автомобиле, не
допускайте их соприкосновения.
3. Отсоедините все электрические нагрузки, ненужные в данный
момент.
4. Присоедините кабели для запуска двигателя от внешнего источника
(соединительные кабели) в точно
такой последовательности, как
показано на рисунке. Сначала
присоедините один конец
соединительного кабеля к
плюсовому выводу разряженной
аккумуляторной батареи (1), затем
присоедините другой его конец к
плюсовому выводу внешней
батареи (2).
ОСТОРОЖНО
- Аккумуляторная батарея
• Не допускайте открытого огня
или искр вблизи акку-
муляторной батареи. Она
выделяет газообразный
водород, который м ожет
взорваться в их присутствии.
Во избежание серьезных травм и
повреждения ав томобиля
исполняйте эти указания в
точности! Если вы не уверены,
как правильно выполнять
данную операцию, обратитесь за
квалифицированной помощью.
Автом обильные акк умуляторные
батареи содержат серную
кислоту. Она ядовита и обладает
коррозионным действием. При
запуске двигателя от внешнего
источника, надевайте защитные
очки и следите за тем, чтобы
кислота не попала на кожу,
одежду или а втомобиль.
• Не пытайтесь запустить дви- гатель от внешнего источника в
случаях замерзания или низкого
уровня электролита разряженной
батареи; она м ожет разорваться
или взорваться.
ОСТОРОЖНО
- Аккумуляторная батарея
Никогда не пытайтесь проверить
уровень электролита в
аккумуляторной батарее,
поскольку это может привести к
ее разрыву или взрыву, опасному
получением тяжелой травмы.

Действия в непредвиденных случаях
6
6

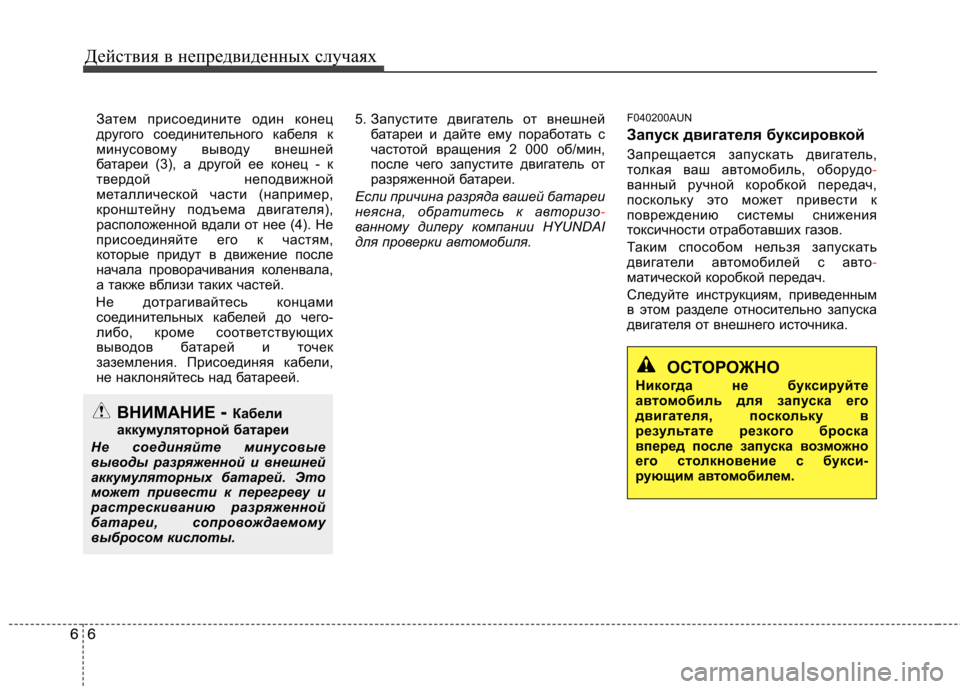

Затем присоедините один конец
другого соединительного кабеля к
минусовому выводу внешней
батареи (3), а другой ее конец - к
твердой неподвижной
металлической части (например,
кронштейну подъема двигателя),
расположенной вдали от нее (4). Не
присоединяйте его к частям,
которые придут в движение после
начала проворачивания коленвала,
а также вблизи таких частей.
Не дотрагивайтесь концами соединительных кабелей до чего-
либо, кроме соответствующих
выводов батарей и точек
заземления. Присоединяя кабели,
не наклоняйтесь над батареей. 5. Запустите двигатель от внешней
батареи и дайте ему поработать с
частотой вращения 2 000 об/мин,
после чего запустите двигатель от
разряженной батареи.
Если причина разряда вашей батареи
неясна, обратитесь к авторизо
-ванному дилеру компании HYUNDAI
для проверки автомобиля. F040200AUN
Запуск двигателя буксировкой
Запрещается запускать двигатель,
толкая ваш автомобиль, оборудо
-ванный ручной коробкой передач,
поскольку это может привести к
повреждению системы снижения
токсичности отработавших газов.
Таким способом нельзя запускать
двигатели автомобилей с авто
-матической коробкой передач.
Следуйте инструкциям, приведенным
в этом разделе относительно запуска
двигателя от внешнего источника.
ОСТОРОЖНО
Никогда не буксируйте
автомобиль для запуска его
двигателя, поскольку в
результате резкого броска
вперед после запуска возможно
его столкновение с букси-
рующим а втомобилем.
ВНИМАНИЕ - Кабели
аккумуляторной батареи
Не соединяйте минусовые
выводы разряженной и внешней
аккумуляторных батарей. Это
может привести к перегреву и
растрескиванию разряженной
батареи, сопровождаемому
выбросом кислоты.

67
Действия в непредвиденных случаях
ЕСЛИ ДВИГАТЕЛЬ ПЕРЕГРЕВАЕТСЯ
F050000AFD
Если указатель температуры
показывает на перегрев, происходит
снижение мощности, слышится
громкое гудение или стук, скорее
всего, перегрелся двигатель. В этом
случае следует:
1. При первой же безопасной возможности съехать на обочину и
остановиться.
2. Установить рычаг переключения передач в положение Р (для
автоматической коробки передач)
или на нейтраль (для ручной
коробки передач) и включить
стояночный тормоз. Выключить
кондиционер, если он работает.
3. Остановить двигатель, если охлаждающая жидкость вытекает
под днище или из-под капота идет
пар. Нельзя открывать капот до
прекращения вытекания
охлаждающей жидкости и выхода
пара. Если нет признаков утечки
охлаждающей жидкости и пара,
оставить двигатель работающим и
проверить работу охлаждающего
вентилятора двигателя. Выключить
двигатель, если вентилятор не
работает. 4. Проверить наличие приводного
ремня водяного насоса. Если он на
месте, проверить его натяжение.
Если приводной ремень в
нормальном состоянии, проверить
радиатор, шланги и днище
автомобиля на наличие утечек
охлаждающей жидкости. (При
выключении работающего
кондиционера с него будет стекать
холодная вода. Это - нормально.)
5. Если порван приводной ремень водяного насоса или происходит
утечка охлаждающей жидкости,
немедленно остановить двигатель и
обратиться за помощью к
ближайшему авторизованному
дилеру компании HYUNDAI. 6. Если невозможно установить
причину перегрева, подождите, пока
температура двигателя вернется к
норме. Затем, в случае утечки
охлаждающей жидкости, аккуратно
долейте ее в бачок, чтобы довести
уровень жидкости до половинной
отметки.
7. Осторожно продолжайте движение, следя за появлением признаков
перегрева. Если перегрев
повторится, обратитесь за помощью
к авторизованному дилеру компании
HYUNDAI.
ОСТОРОЖНО
Чтобы избежать травмирования
во время работы двигателя,
держите волосы, руки и одежду
подальше от движущихся частей,
таких как вентилятор и
приводные ремни.
ОСТОРОЖНО
Не снимайте крышку радиатора
при горячем двигателе. М ожет
произойти выброс охлаждающей
жидкости из отверстия, что
приведет к сильным ожогам.
ВНИМАНИЕ
При значительной потере
охлаждающей жидкости,
указывающей на утечку в
системе охлаждения, необхо
-димо как можно быстрее
пройдите проверку у авторизо-ванного дилера HYUNDAI.

Действия в непредвиденных случаях
8
6

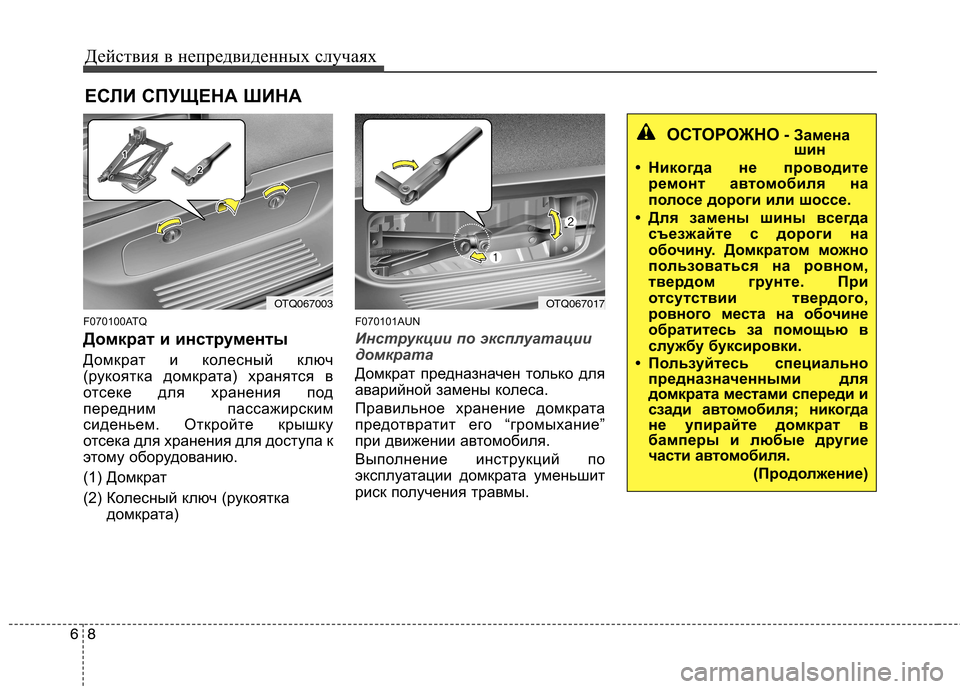

ЕСЛИ СПУЩЕНА ШИНА
F070100ATQ
Домкрат и инструменты
Домкрат и колесный ключ
(рукоятка домкрата) хранятся в
отсеке для хранения под
передним пассажирским
сиденьем. Откройте крышку
отсека для хранения для доступа к
этому оборудованию.
(1) Домкрат
(2) Колесный ключ (рукоятка домкрата) F070101AUN
Инструкции по эксплуатации
домкрата
Домкрат предназначен только для
аварийной замены колеса.
Правильное хранение домкрата
предотвратит его “громыхание”
при движении автомобиля.
Выполнение инструкций по
эксплуатации домкрата уменьшит
риск получения травмы.
OTQ067003OTQ067017
ОСТОРОЖНО
- Замена
шин
• Никогда не проводите ремонт автомобиля на
полосе дороги или шоссе.
• Для замены шины всегда съезжайте с дороги на
обочину. Домкратом можно
пользоваться на ровном,
твердом грунте. При
отсутствии твердого,
ровного места на обочине
обратитесь за помощью в
службу буксировки.
• Пользуйтесь специально предназначенными для
домкрата местами спереди и
сзади автомобиля; никогда
не упирайте домкрат в
бамперы и любые другие
части ав томобиля.
(Продолжение)
